FIAT 500X 2019 Käyttö- ja huolto-ohjekirja (in in Finnish)

SETUP
KUVAUS
Ajoneuvo on varustettu näytöllä, jossa
näytetään kuljettajalle hyödyllisiä tietoja
ajon aikana.
Näytöllä kuva 52 näytetään seuraavat
tiedot:
A: kellonaika, Gear Shift Indicator
(vaihteen osoitin, jos varusteena),
kytketty vaihde (vain
automaattivaihteistolla varustetut
versiot), ulkolämpötila, kompassin
lukema (jos varusteena) ja päivämäärä.
B: ajoneuvon nopeus ja
varoitusviestit/mahdolliset vikaviestit.
C: ajetut kokonaiskilometrit (tai mailit)
ja mahdollisten vikatilojen kuvakkeet.
GEAR SHIFT INDICATOR
(jos varusteena)
Gear Shift Indicator (GSI) -järjestelmä
ehdottaa vaihteen vaihtohetken
kuljettajalle näytön ilmoituksella.
Kuljettajalle ilmoitetaan GSI-järjestelmän
avulla, että vaihteen vaihtaminen
vähentäisi polttoaineen kulutusta.
Kun näytölle ilmestyy kuvake SHIFT UP
(
SHIFT), GSI-järjestelmä ehdottaa
suuremman vaihteen kytkemistä. Jos
näytölle ilmestyy SHIFT DOWN (
SHIFT) -kuvake, GSI-järjestelmä
ehdottaa pienemmän vaihteen
kytkemistä.
Osoitus pysyy näytöllä, kunnes
kuljettaja vaihtaa vaihdetta tai
ajo-olosuhteet muuttuvat niin, ettei
vaihteen vaihto ole enää tarpeen
polttoaineen kulutuksen optimoimiseksi.
OHJAUSPAINIKKEET
Sijaitsevat ohjauspyörän vasemmalla
kuva 53.
Painikkeilla voidaan valita ja käyttää
näytön ”Main Menu” valikoita (katso
kuvaus kohdasta "Päävalikko").
/: paina ja vapauta
painikkeet avataksesi päävalikon ja
selataksesi alivalikoita ylös tai alas.
/: paina ja vapauta painikkeet
avataksesi tietonäyttöjä tai päävalikon
alivalikoita.
OK: paina painiketta avataksesi/
valitaksesi tietonäyttöjä tai päävalikon
alivalikkoja. Paina painiketta 1 sekunnin
ajan näytettyjen/valittujen toimintojen
asettamiseksi.
52F1B0651
53F1B0726
49

PÄÄVALIKKO
Valikko sisältää seuraavat toiminnot:
SPEED
TRIP
DRIVE MODE SELECTOR (jos
varusteena) / GSI
VEHICLE INFO
DRIVER ASSIST
AUDIO
PHONE
NAVIGATION
ALERTS
VEHICLE SETUP
Vehicle Setup (ajoneuvon asetusten
muutos)
Tämän valikon kautta voidaan säätää
seuraavia asetuksia:
Engine Off (jos varusteena)
Display
Units
Clock & Date
Turvallisuus
Safety & Assistance
Lights;
Doors & Locks
Engine Off (jos varusteena)
Moottori voidaan pysäyttää
noudattamalla näytöllä annettuja ohjeita,
jos Keyless Go ei toimi.Näyttö
Valitsemalla "Display" voidaan siirtyä
seuraaviin asetuksiin / tietoihin, jotka
liittyvät kohtaan: "Language", "See
phone", "See navigation", "Trip B
Automatic Reset", "Drive Mode Selector
Repetition" (jos varusteena), "Display
Settings".
Units
Valitsemalla "Units" voidaan valita
käytettävä mittayksikkö: "Imperial",
"Metric", "Customised".
Clock & Date
Valitsemalla "Clock & Date" voidaan
säätää seuraavia asetuksia: "Set time",
"Mode", "Set Date".
Safety
Valitsemalla "Security" voidaan siirtyä
seuraaviin asetuksiin: "Passenger
BAG", "Speed Beep", "Seat belt
buzzer", "Hill Hold Control".
"Passenger AIRBAG" mahdollistaa
matkustajan turvatyynyn käyttöönoton /
käytöstä poiston:
matkustajan suojaus aktiivinen:
kojelaudan
ON-merkkivalo palaa
kiinteästi.
matkustajan turvatyyny pois
käytöstä: kojelaudan
OFF-
merkkivalo palaa kiinteästi.Safety & Assistance
Katso mahdolliset säädöt aihekohtaisen
luvun kappaleestaUconnect™.
Lights
Valitsemalla "Lights" voidaan säätää
seuraavia asetuksia: "Interior Ambient
Lighting", "Headlight Sensitivity",
"Follow me", "Headlight Illumination on
Approach", "Auto high beams",
"Daytime Running Lights", "Cornering
Lights".
Doors & Locks
Valitsemalla "Doors & Locks" voidaan
säätää seuraavia asetuksia: "Auto Door
Locks", "Auto unlock on exit", "Flash
Headlights with Lock", "Horn with
Lock", "Horn w/Rem.Strt.", "Remote
unlock", "Doors Unlock" (Keyless Entry
-toiminnolla varustetut mallit) ja "Keyless
Entry".
HUOMAA Jos ajoneuvossa on
Uconnect™-järjestelmä, valikon jotkin
vaihtoehdot näytetään ja niitä käytetään
sen näytöllä, ei mittaritaulun näytöllä
(katso lisätietoja multimediaa
käsittelevästä luvusta tai verkossa
saatavilla olevasta liitteestä).
50
MITTARITAULUN TUNTEMINEN

AJOTIETOKONE
“Ajotietokone” näyttää ajoneuvon
toimintatiedot käynnistys
MAR-asennossa.
Tätä varten käytetään kahta erillistä
muistia: "Trip A" ja "Trip B", joihin
tallennetaan ajoneuvon "suorittamat
matkat" (ajomatkat) itsenäisesti.
"Trip A" ja "Trip B" näyttävät seuraavat
tiedot:
Travel distance
Avg Consumption
Avg Speed
Travel Time (kesto)
Arvot voidaan nollata pitämällä
ohjauspyöränOKkuva 54 -painike
painettuna.
NOTA Arvoja "Range” oleva matka" ja
"Current Consumption" ei voida nollata.
54F1B0726
51

MERKKIVALOT JA VIESTIT
VAROITUS Merkkivalon syttyminen liittyy erityiseen viestiin ja/tai äänimerkkiin mittaritaulusta riippuen. Kyseiset ilmoitukset ovat
tiivistettyjä ja varoittavia eikä niitä tule pitää kaiken kattavina ja/tai vaihtoehtona käyttö- ja huolto-oppaan ohjeille, jotka
suositellaan lukemaan aina huolellisesti. Kun jokin varoitusmerkki aktivoituu, lue aina tämän luvun ohjeet.
VAROITUS Näytölle ilmestyvät häiriön varoitusmerkit on jaettu kahteen kategoriaan: vakavat häiriöt ja vähemmän vakavat häiriöt.
Vakavissa häiriöissä “varoitusjakso” toistetaan pitemmän aikaa. Vähemmän vakavissa häiriöissä “varoitusjakso” näkyy rajoitetun
aikaa. Molempien kategorioiden näyttöjakso voidaan keskeyttää. Mittaritaulun merkkivalo jää palamaan, kunnes häiriön syy
poistetaan.
52
MITTARITAULUN TUNTEMINEN

Merkkivalo Mitä tarkoittaa
punainenRIITTÄMÄTÖN JARRUNESTE / SÄHKÖKÄSIJARRU KYTKETTY
Riittämätön jarruneste
Merkkivalo syttyy, kun jarrunestetaso laskee säiliössä vähimmäistason alapuolelle mahdollisesti
nestevuodon seurauksena. Palauta jarrunestetaso ja tarkista merkkivalon sammuminen. Jos merkkivalo jää
palamaan, ota yhteyttä Fiat-palveluverkostoon.
Sähkökäsijarru kytketty
Merkkivalo syttyy, kun sähkökäsijarru kytketään. Vapauta sähkökäsijarru ja tarkista, että merkkivalo
sammuu. Jos merkkivalo jää palamaan, ota yhteyttä Fiat-palveluverkostoon.
punainen
keltainenEBD-JÄRJESTELMÄN HÄIRIÖ
Jos merkkivalo
(punainen) ja(ruskeankeltainen) syttyvät samanaikaisesti moottorin käydessä,
EBD-järjestelmässä on häiriö tai se ei ole käytettävissä. Tällöin voimakkaiden jarrutuksien yhteydessä
takapyörät voivat lukkiutua ennenaikaisesti ja aiheuttaa ajoneuvon luistamisen.
Aja välittömästi erittäin varovaisesti lähimpään Fiat-huoltoon järjestelmän tarkistusta varten.
53

Merkkivalo Mitä tarkoittaa
punainenELEKTRONINEN HÄLYTYSJÄRJESTELMÄ
Merkkivalo syttyy, kun elektroninen hälytysjärjestelmä kytketään päälle (pelotetoiminto).
punainenTURVAVÖITÄ EI KIINNITETTY
Merkkivalo palaa kiinteästi ajoneuvon ollessa paikallaan, kun kuljettajan ja/tai matkustajan (matkustajan
istuessa istuimella) turvavyötä ei ole kiinnitetty. Merkkivalo vilkkuu ja äänimerkki soi, kun kuljettajan ja/tai
matkustajan (matkustajan istuessa istuimella) turvavyö ei ole ajon aikana oikein kiinnitetty. Kiinnitä turvavyö.
punainenTURVATYYNYN VIKA
Jos merkkivalo palaa kiinteästi, turvatyynyjärjestelmässä on häiriö.
28) 29)
54
MITTARITAULUN TUNTEMINEN

Merkkivalo Mitä tarkoittaa
punainenMOOTTORIN JÄÄHDYTYSNESTEEN LIIAN KORKEA LÄMPÖTILA
Merkkivalo, tai joissakin versioissa näytön kuvake, syttyy moottorin ollessa ylikuumentunut.
Normaalissa ajossa:pysäytä ajoneuvo, sammuta moottori ja tarkista, ettei veden taso säiliön sisällä ole
MIN-merkinnän alapuolella. Kyseisessä tapauksessa odota, että moottori jäähtyy, ja sen jälkeen avaa
hitaasti ja varoen korkki, lisää jäähdytysnestettä sekä varmista, että säiliö on täytetty MIN- ja
MAX-merkintöjen välille. Tarkista silmämääräisesti mahdolliset nestevuodot. Jos merkkivalo tai näytön
kuvake syttyy seuraavan käynnistyksen yhteydessä, ota yhteyttä Fiat-palveluverkostoon.
Ajoneuvon raskas käyttö(esim. suorituskykyä vaativat olosuhteet): hidasta nopeutta ja, jos merkkivalo
jää palamaan, pysäytä ajoneuvo. Pysäytä ajoneuvo 2 tai 3 minuutin ajaksi, jätä moottori käyntiin ja kiihdytä
kevyesti, jotta jäähdytysneste virtaa paremmin. Pysäytä moottori. Tarkista, että nestetaso on oikea edellä
kuvattujen ohjeiden mukaan.
VAROITUS Ajattaessa erittäin vaativia matkoja moottori on suositeltavaa pitää käynnissä ja hieman
kiihdytettynä muutama minuutti ennen sen sammuttamista.
punainenOHJAUSTEHOSTIMEN VIKA
Kun virta-avain käännetään MAR-asentoon, merkkivalo (tai näytön symboli) syttyy. Sen tulee kuitenkin
sammua muutaman sekunnin kuluttua. Jos merkkivalo (tai näytön symboli) jää palamaan, ohjaustehostin ei
ehkä toimi ja ohjauspyörän käyttö vaatii hiukan enemmän voimaa. Ajoneuvoa voidaan kuitenkin ohjata.
Joissakin versioissa näytöllä näkyy vastaava viesti. Ota yhteyttä Fiat-palveluverkostoon mahdollisimman
pian.
55

Merkkivalo Mitä tarkoittaa

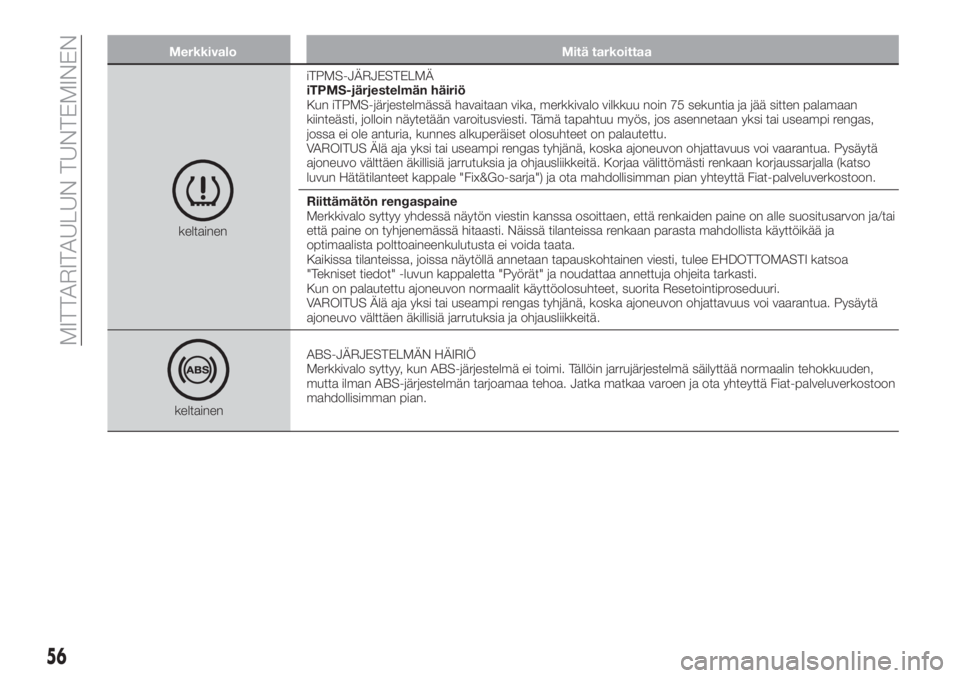

keltaineniTPMS-JÄRJESTELMÄ
iTPMS-järjestelmän häiriö
Kun iTPMS-järjestelmässä havaitaan vika, merkkivalo vilkkuu noin 75 sekuntia ja jää sitten palamaan
kiinteästi, jolloin näytetään varoitusviesti. Tämä tapahtuu myös, jos asennetaan yksi tai useampi rengas,
jossa ei ole anturia, kunnes alkuperäiset olosuhteet on palautettu.
VAROITUS Älä aja yksi tai useampi rengas tyhjänä, koska ajoneuvon ohjattavuus voi vaarantua. Pysäytä
ajoneuvo välttäen äkillisiä jarrutuksia ja ohjausliikkeitä. Korjaa välittömästi renkaan korjaussarjalla (katso
luvun Hätätilanteet kappale "Fix&Go-sarja") ja ota mahdollisimman pian yhteyttä Fiat-palveluverkostoon.
Riittämätön rengaspaine
Merkkivalo syttyy yhdessä näytön viestin kanssa osoittaen, että renkaiden paine on alle suositusarvon ja/tai
että paine on tyhjenemässä hitaasti. Näissä tilanteissa renkaan parasta mahdollista käyttöikää ja
optimaalista polttoaineenkulutusta ei voida taata.
Kaikissa tilanteissa, joissa näytöllä annetaan tapauskohtainen viesti, tulee EHDOTTOMASTI katsoa
"Tekniset tiedot" -luvun kappaletta "Pyörät" ja noudattaa annettuja ohjeita tarkasti.
Kun on palautettu ajoneuvon normaalit käyttöolosuhteet, suorita Resetointiproseduuri.
VAROITUS Älä aja yksi tai useampi rengas tyhjänä, koska ajoneuvon ohjattavuus voi vaarantua. Pysäytä
ajoneuvo välttäen äkillisiä jarrutuksia ja ohjausliikkeitä.
keltainenABS-JÄRJESTELMÄN HÄIRIÖ
Merkkivalo syttyy, kun ABS-järjestelmä ei toimi. Tällöin jarrujärjestelmä säilyttää normaalin tehokkuuden,
mutta ilman ABS-järjestelmän tarjoamaa tehoa. Jatka matkaa varoen ja ota yhteyttä Fiat-palveluverkostoon
mahdollisimman pian.
56
MITTARITAULUN TUNTEMINEN

Merkkivalo Mitä tarkoittaa

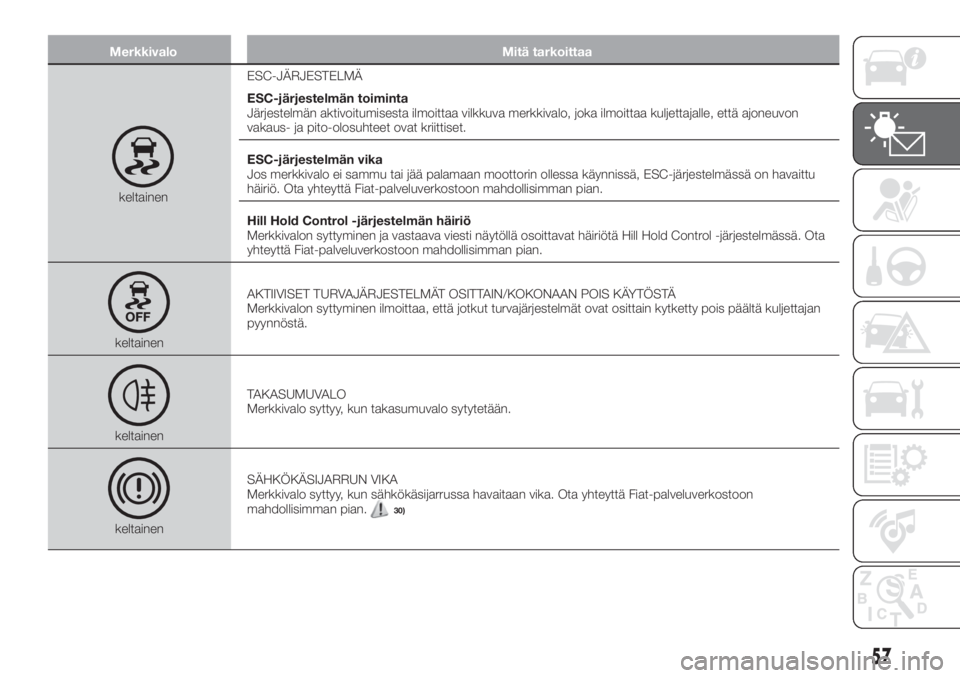

keltainenESC-JÄRJESTELMÄ
ESC-järjestelmän toiminta
Järjestelmän aktivoitumisesta ilmoittaa vilkkuva merkkivalo, joka ilmoittaa kuljettajalle, että ajoneuvon
vakaus- ja pito-olosuhteet ovat kriittiset.
ESC-järjestelmän vika
Jos merkkivalo ei sammu tai jää palamaan moottorin ollessa käynnissä, ESC-järjestelmässä on havaittu
häiriö. Ota yhteyttä Fiat-palveluverkostoon mahdollisimman pian.
Hill Hold Control -järjestelmän häiriö
Merkkivalon syttyminen ja vastaava viesti näytöllä osoittavat häiriötä Hill Hold Control -järjestelmässä. Ota
yhteyttä Fiat-palveluverkostoon mahdollisimman pian.
keltainenAKTIIVISET TURVAJÄRJESTELMÄT OSITTAIN/KOKONAAN POIS KÄYTÖSTÄ
Merkkivalon syttyminen ilmoittaa, että jotkut turvajärjestelmät ovat osittain kytketty pois päältä kuljettajan
pyynnöstä.
keltainenTAKASUMUVALO
Merkkivalo syttyy, kun takasumuvalo sytytetään.
keltainenSÄHKÖKÄSIJARRUN VIKA
Merkkivalo syttyy, kun sähkökäsijarrussa havaitaan vika. Ota yhteyttä Fiat-palveluverkostoon
mahdollisimman pian.
30)
57

Merkkivalo Mitä tarkoittaa

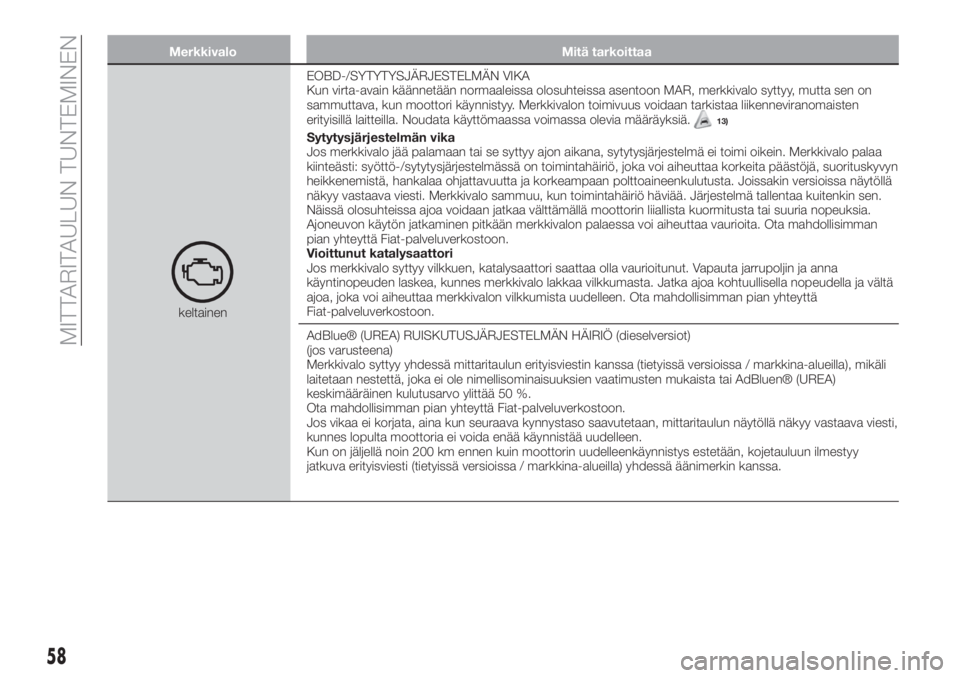

keltainenEOBD-/SYTYTYSJÄRJESTELMÄN VIKA
Kun virta-avain käännetään normaaleissa olosuhteissa asentoon MAR, merkkivalo syttyy, mutta sen on
sammuttava, kun moottori käynnistyy. Merkkivalon toimivuus voidaan tarkistaa liikenneviranomaisten
erityisillä laitteilla. Noudata käyttömaassa voimassa olevia määräyksiä.
13)
Sytytysjärjestelmän vika
Jos merkkivalo jää palamaan tai se syttyy ajon aikana, sytytysjärjestelmä ei toimi oikein. Merkkivalo palaa
kiinteästi: syöttö-/sytytysjärjestelmässä on toimintahäiriö, joka voi aiheuttaa korkeita päästöjä, suorituskyvyn
heikkenemistä, hankalaa ohjattavuutta ja korkeampaan polttoaineenkulutusta. Joissakin versioissa näytöllä
näkyy vastaava viesti. Merkkivalo sammuu, kun toimintahäiriö häviää. Järjestelmä tallentaa kuitenkin sen.
Näissä olosuhteissa ajoa voidaan jatkaa välttämällä moottorin liiallista kuormitusta tai suuria nopeuksia.
Ajoneuvon käytön jatkaminen pitkään merkkivalon palaessa voi aiheuttaa vaurioita. Ota mahdollisimman
pian yhteyttä Fiat-palveluverkostoon.
Vioittunut katalysaattori
Jos merkkivalo syttyy vilkkuen, katalysaattori saattaa olla vaurioitunut. Vapauta jarrupoljin ja anna
käyntinopeuden laskea, kunnes merkkivalo lakkaa vilkkumasta. Jatka ajoa kohtuullisella nopeudella ja vältä
ajoa, joka voi aiheuttaa merkkivalon vilkkumista uudelleen. Ota mahdollisimman pian yhteyttä
Fiat-palveluverkostoon.
AdBlue® (UREA) RUISKUTUSJÄRJESTELMÄN HÄIRIÖ (dieselversiot)
(jos varusteena)
Merkkivalo syttyy yhdessä mittaritaulun erityisviestin kanssa (tietyissä versioissa / markkina-alueilla), mikäli
laitetaan nestettä, joka ei ole nimellisominaisuuksien vaatimusten mukaista tai AdBluen® (UREA)
keskimääräinen kulutusarvo ylittää 50 %.
Ota mahdollisimman pian yhteyttä Fiat-palveluverkostoon.
Jos vikaa ei korjata, aina kun seuraava kynnystaso saavutetaan, mittaritaulun näytöllä näkyy vastaava viesti,
kunnes lopulta moottoria ei voida enää käynnistää uudelleen.
Kun on jäljellä noin 200 km ennen kuin moottorin uudelleenkäynnistys estetään, kojetauluun ilmestyy
jatkuva erityisviesti (tietyissä versioissa / markkina-alueilla) yhdessä äänimerkin kanssa.
58
MITTARITAULUN TUNTEMINEN
