FIAT DOBLO COMBI 2011 Betriebsanleitung (in German)
Manufacturer: FIAT, Model Year: 2011, Model line: DOBLO COMBI, Model: FIAT DOBLO COMBI 2011Pages: 274, PDF-Größe: 6.5 MB
Page 221 of 274
220
F0V0118mAbb. 190F0V0117mAbb. 192
F0V0116mAbb. 191
Die Kennzeichnung umfasst:
Fahrzeugtyp;
die fortlaufende Herstellungsnummer des Fahrgestells.
MOTORKENNZEICHNUNG
Die Kennzeichnung ist in am Zylinderblock eingestanzt und

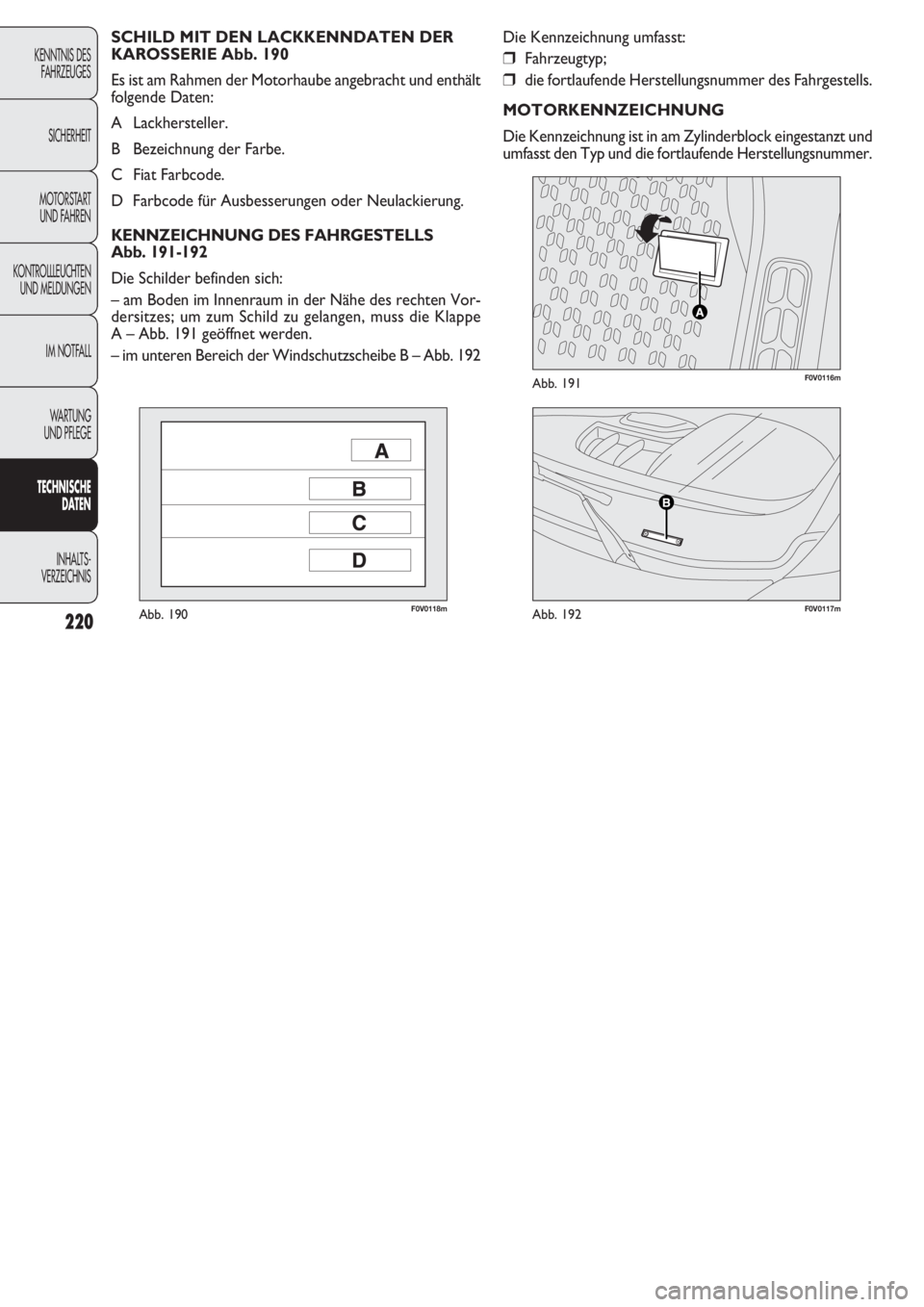

umfasst den Typ und die fortlaufende Herstellungsnummer. SCHILD MIT DEN LACKKENNDATEN DER
KAROSSERIE Abb. 190
Es ist am Rahmen der Motorhaube angebracht und enthält
folgende Daten:
A Lackhersteller.
B Bezeichnung der Farbe.
C Fiat Farbcode.
D Farbcode für Ausbesserungen oder Neulackierung.
KENNZEICHNUNG DES FAHRGESTELLS
Abb. 191-192
Die Schilder befinden sich:
– am Boden im Innenraum in der Nähe des rechten Vor-
dersitzes; um zum Schild zu gelangen, muss die Klappe
A – Abb. 191 geöffnet werden.
– im unteren Bereich der Windschutzscheibe B – Abb. 192
KENNTNIS DES
FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
Page 222 of 274
221
KENNTNIS DES
FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

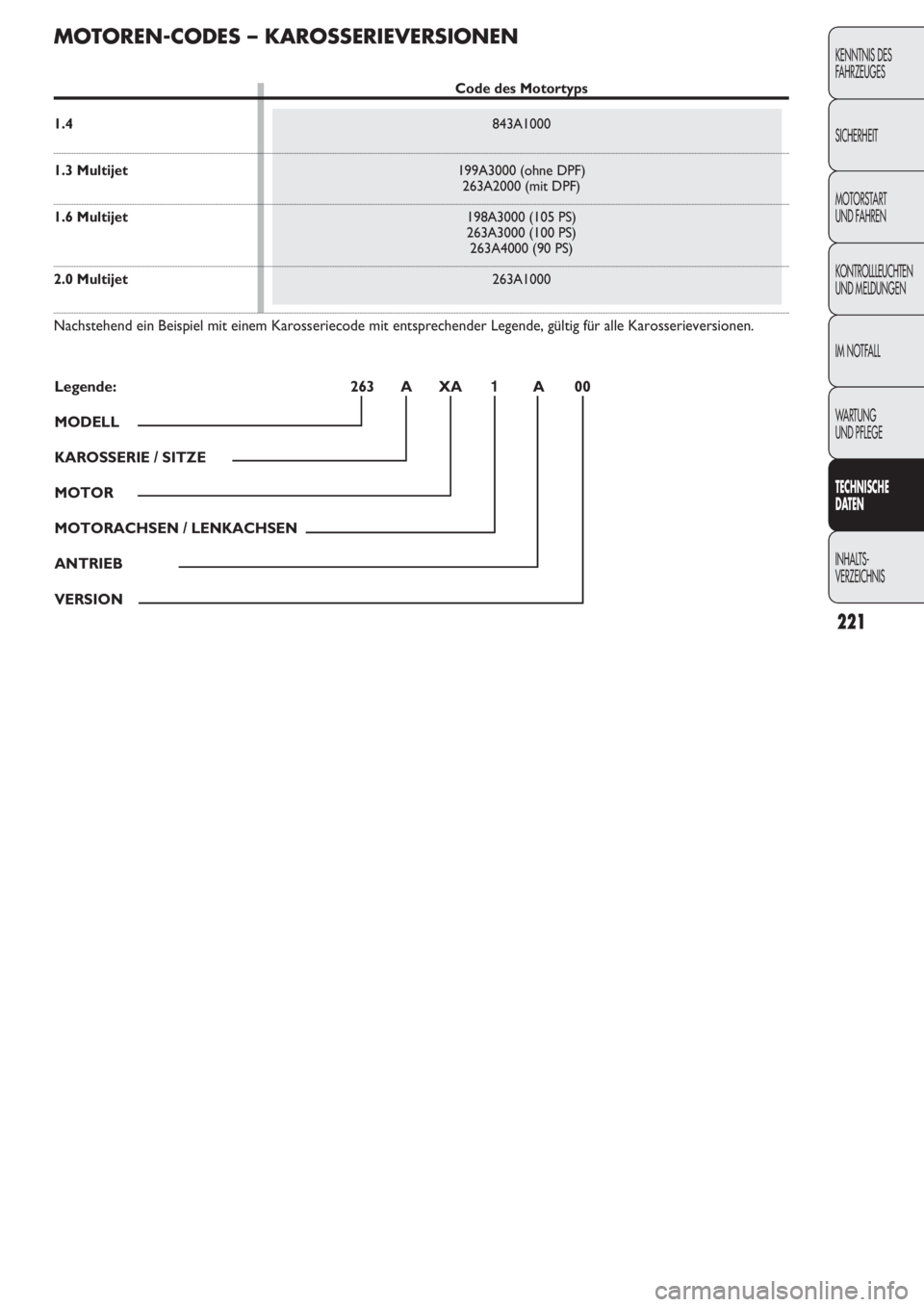

MOTOREN-CODES – KAROSSERIEVERSIONEN
Code des Motortyps
1.4843A1000
1.3 Multijet199A3000 (ohne DPF)263A2000 (mit DPF)
1.6 Multijet198A3000 (105 PS)
263A3000 (100 PS)
263A4000 (90 PS)
2.0 Multijet263A1000
Nachstehend ein Beispiel mit einem Karosseriecode mit entsprechender Legende, gültig für alle Karosserieversionen.
Legende: 263 A XA1A00
MODELL
KAROSSERIE / SITZE
MOTOR
MOTORACHSEN / LENKACHSEN
ANTRIEB
VERSION
Page 223 of 274
222

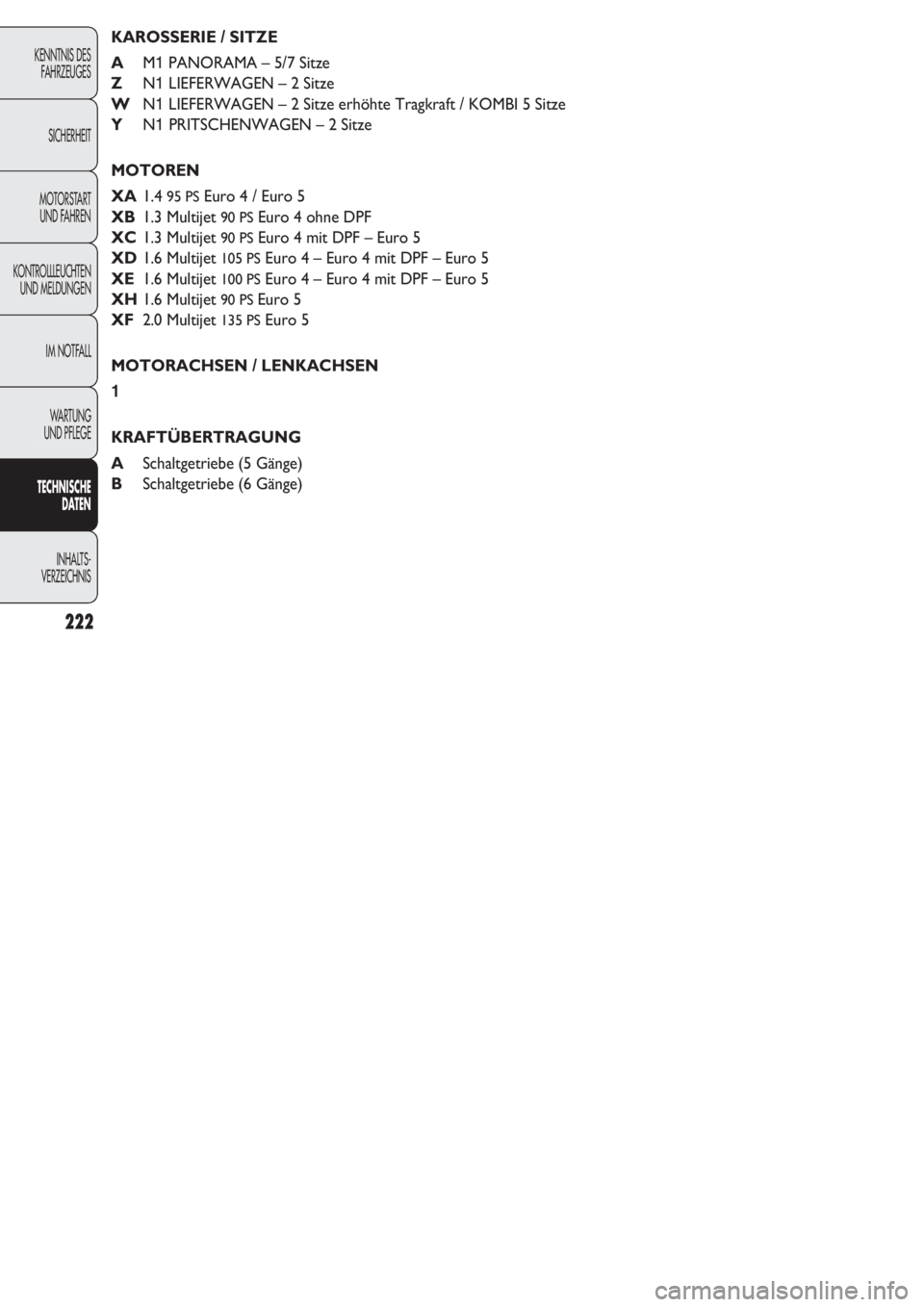

KAROSSERIE / SITZE
AM1PANORAMA – 5/7 Sitze
ZN1LIEFERWAGEN – 2 Sitze
WN1LIEFERWAGEN – 2 Sitze erhöhte Tragkraft / KOMBI 5 Sitze
YN1PRITSCHENWAGEN – 2 Sitze
MOTOREN
XA1.4
95 PSEuro 4 / Euro 5
XB1.3 Multijet
90 PSEuro 4 ohne DPF
XC1.3 Multijet
90 PSEuro 4 mit DPF – Euro 5
XD1.6 Multijet
105 PSEuro 4 – Euro 4 mit DPF – Euro 5
XE1.6 Multijet
100 PSEuro 4 – Euro 4 mit DPF – Euro 5
XH1.6 Multijet
90 PS Euro 5
XF2.0 Multijet
135 PSEuro 5
MOTORACHSEN / LENKACHSEN
1
KRAFTÜBERTRAGUNG
ASchaltgetriebe (5 Gänge)
BSchaltgetriebe (6 Gänge)
KENNTNIS DES
FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
Page 224 of 274
223
KENNTNIS DES
FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

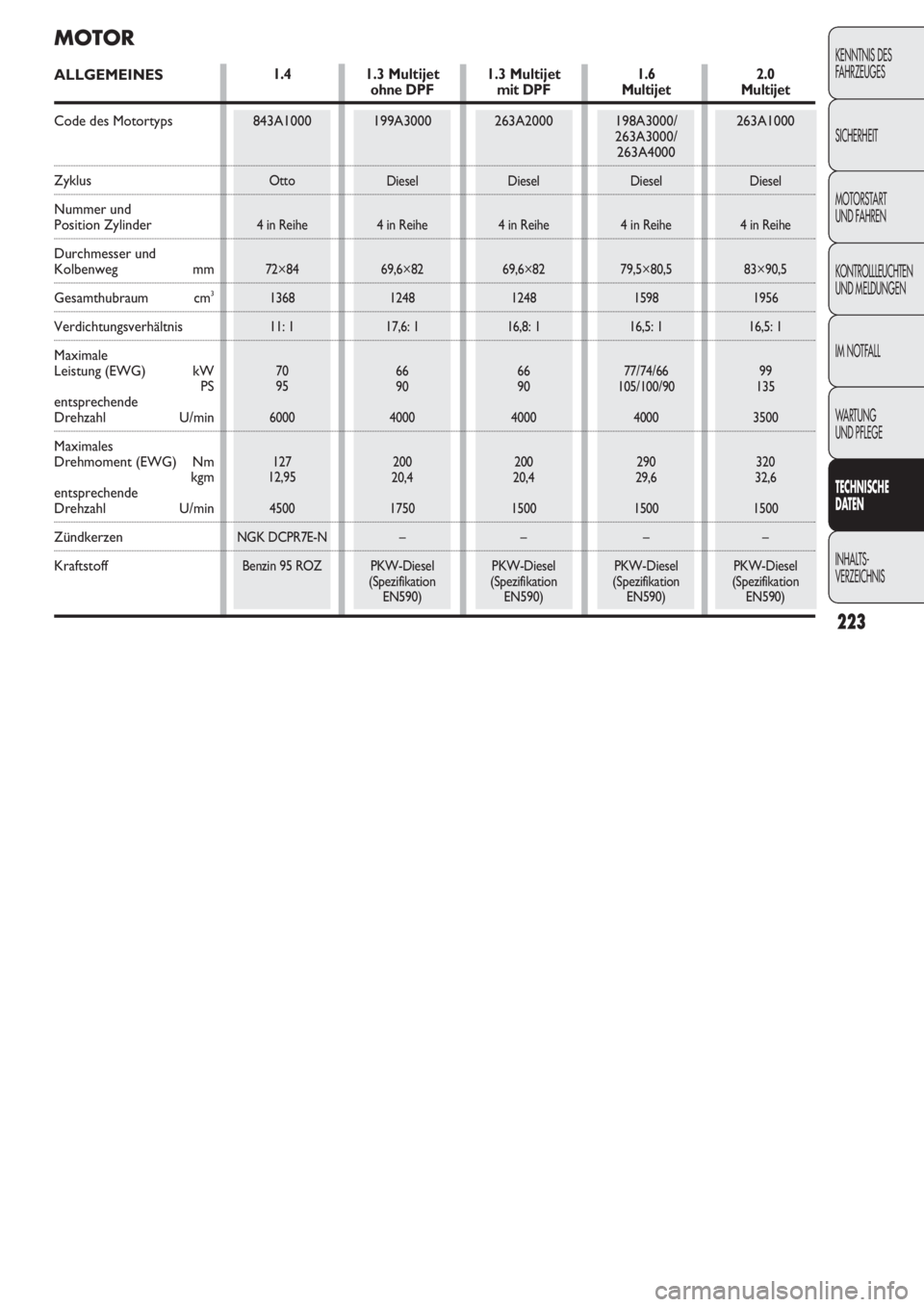

MOTOR
ALLGEMEINES
Code des Motortyps
Zyklus
Nummer und
Position Zylinder
Durchmesser und
Kolbenweg mm
Gesamthubraum cm3
Verdichtungsverhältnis
Maximale
Leistung (EWG) kW
PS
entsprechende
Drehzahl U/min
Maximales
Drehmoment (EWG) Nm
kgm
entsprechende
Drehzahl U/min
Zündkerzen
Kraftstoff
1.6
Multijet
198A3000/
263A3000/
263A4000
Diesel
4 in Reihe
79,5×80,5
1598
16,5: 1
77/74/66
105/100/90
4000
290
29,6
1500
–
PKW-Diesel
(Spezifikation
EN590)
2.0
Multijet
263A1000
Diesel
4 in Reihe
83×90,5
1956
16,5: 1
99
135
3500
320
32,6
1500
–
PKW-Diesel
(Spezifikation
EN590)
1.4
843A1000
Otto
4 in Reihe
72×84
1368
11: 1
70
95
6000
127
12,95
4500
NGK DCPR7E-N
Benzin 95 ROZ
1.3 Multijet
ohne DPF
199A3000
Diesel
4 in Reihe
69,6×82
1248
17,6: 1
66
90
4000
200
20,4
1750
–
PKW-Diesel
(Spezifikation
EN590)
1.3 Multijet
mit DPF
263A2000
Diesel
4 in Reihe
69,6×82
1248
16,8: 1
66
90
4000
200
20,4
1500
–
PKW-Diesel
(Spezifikation
EN590)
Page 225 of 274
224
KENNTNIS DES
FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

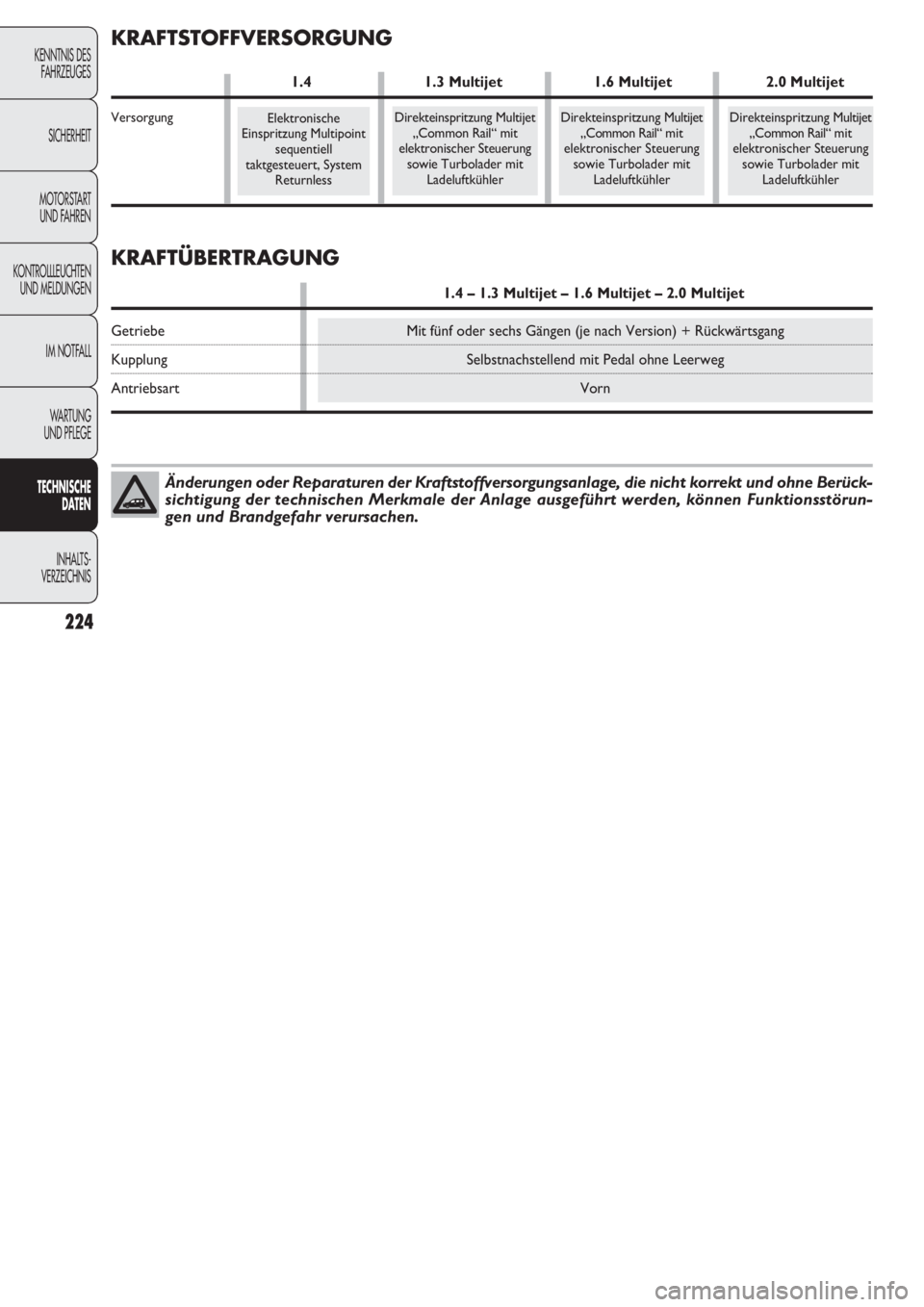

Änderungen oder Reparaturen der Kraftstoffversorgungsanlage, die nicht korrekt und ohne Berück-
sichtigung der technischen Merkmale der Anlage ausgeführt werden, können Funktionsstörun-
gen und Brandgefahr verursachen.
Elektronische
Einspritzung Multipoint
sequentiell
taktgesteuert, System
ReturnlessDirekteinspritzung Multijet
„Common Rail“ mit
elektronischer Steuerung
sowie Turbolader mit
LadeluftkühlerDirekteinspritzung Multijet
„Common Rail“ mit
elektronischer Steuerung
sowie Turbolader mit
Ladeluftkühler Direkteinspritzung Multijet
„Common Rail“ mit
elektronischer Steuerung
sowie Turbolader mit
Ladeluftkühler
Mit fünf oder sechs Gängen (je nach Version) + Rückwärtsgang
Selbstnachstellend mit Pedal ohne Leerweg
Vorn
KRAFTSTOFFVERSORGUNG
1.4 1.3 Multijet 1.6 Multijet 2.0 Multijet
Versorgung
KRAFTÜBERTRAGUNG
1.4 – 1.3 Multijet – 1.6 Multijet – 2.0 Multijet
Getriebe
Kupplung
Antriebsart
Page 226 of 274
225
KENNTNIS DES
FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

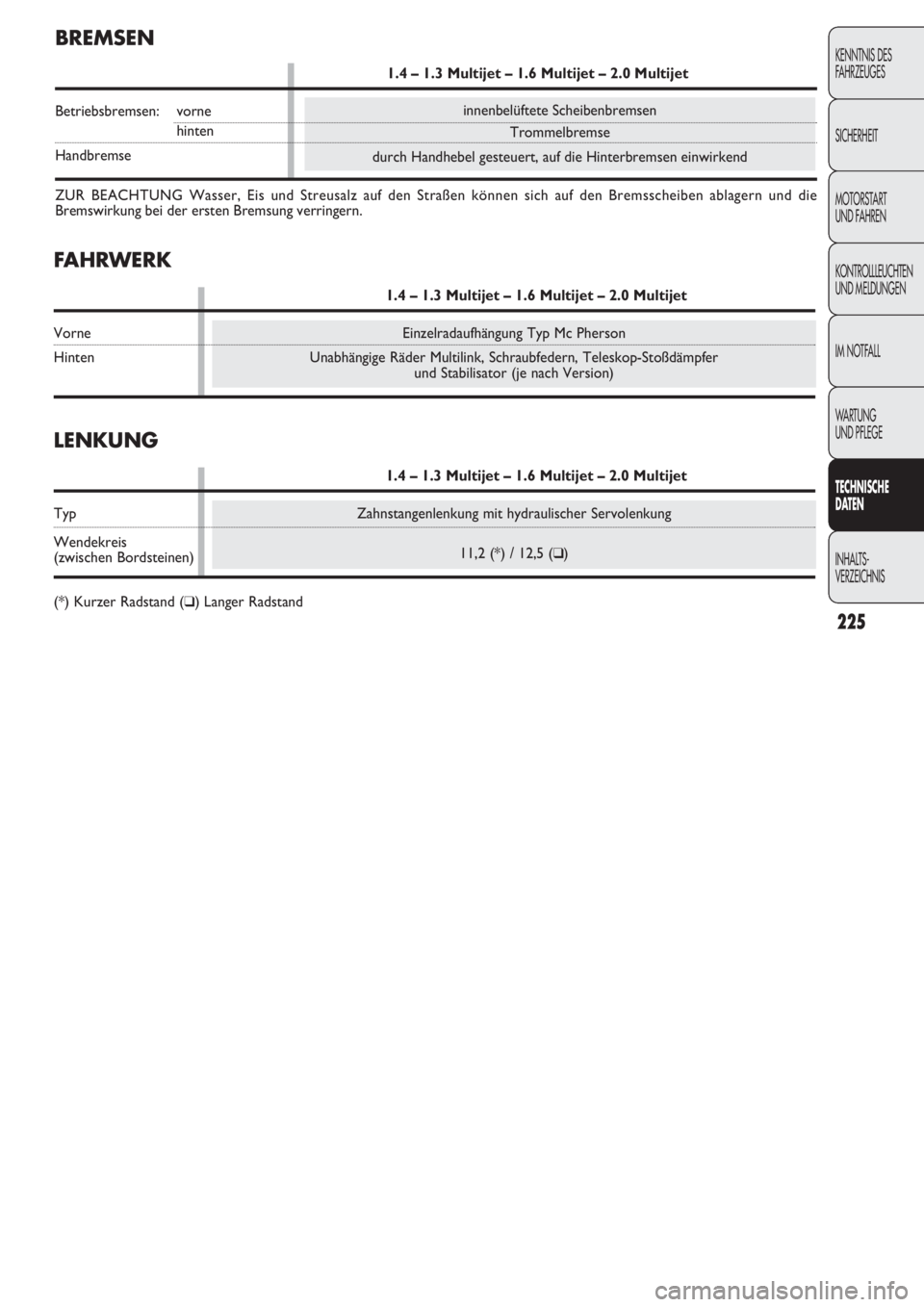

Zahnstangenlenkung mit hydraulischer Servolenkung
11,2 (*) / 12,5 (
)
innenbelüftete Scheibenbremsen
Trommelbremse
durch Handhebel gesteuert, auf die Hinterbremsen einwirkend
Einzelradaufhängung Typ Mc Pherson
Unabhängige Räder Multilink, Schraubfedern, Teleskop-Stoßdämpfer
und Stabilisator (je nach Version)
BREMSEN
1.4 – 1.3 Multijet – 1.6 Multijet – 2.0 Multijet
Betriebsbremsen: vorne
hinten
Handbremse
ZUR BEACHTUNG Wasser, Eis und Streusalz auf den Straßen können sich auf den Bremsscheiben ablagern und die
Bremswirkung bei der ersten Bremsung verringern.
FAHRWERK
1.4 – 1.3 Multijet – 1.6 Multijet – 2.0 Multijet
Vorne
Hinten
LENKUNG
1.4 – 1.3 Multijet – 1.6 Multijet – 2.0 Multijet
Typ
Wendekreis
(zwischen Bordsteinen)
(*) Kurzer Radstand (
) Langer Radstand
Page 227 of 274
226
KENNTNIS DES
FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

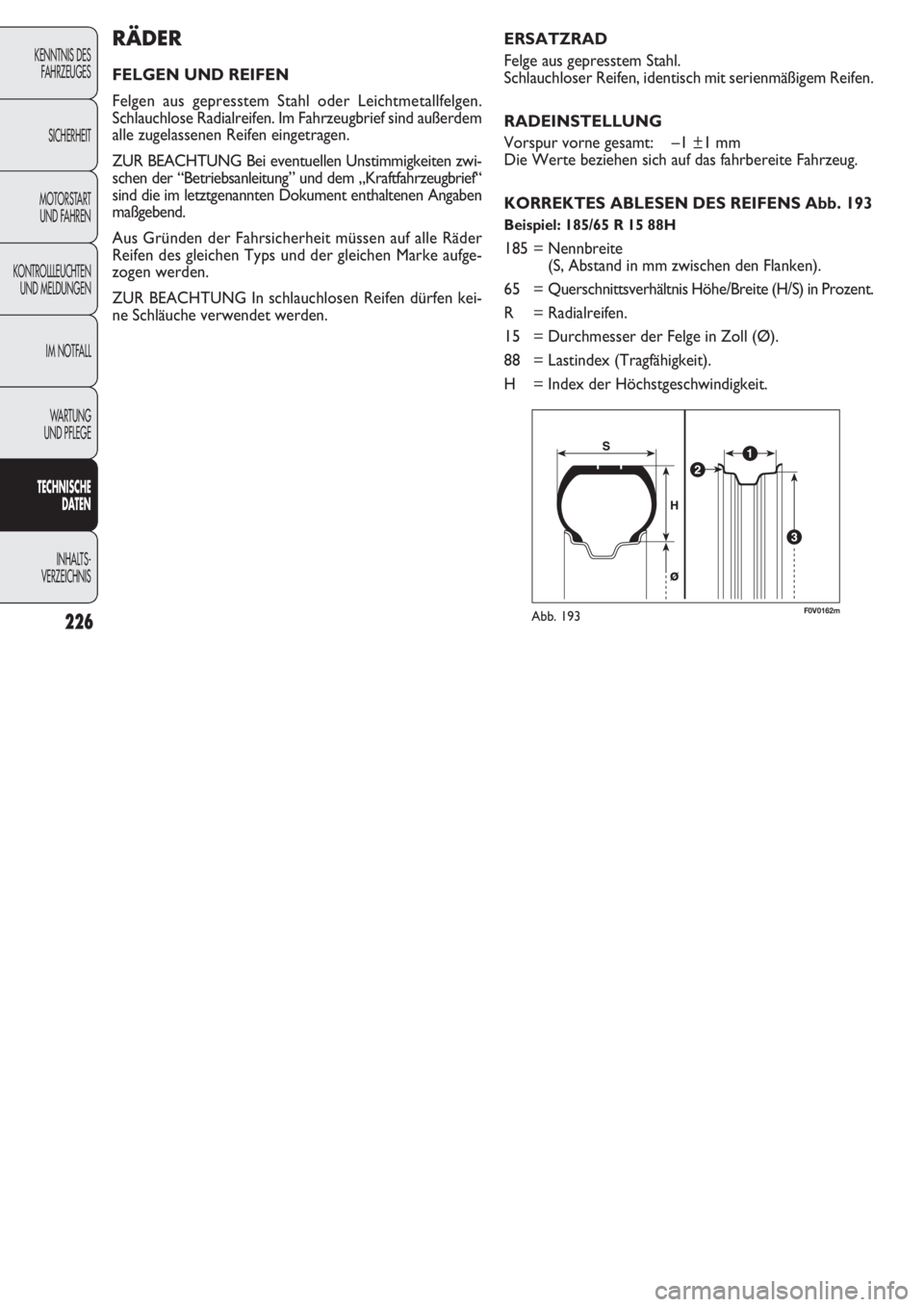

RÄDER
FELGEN UND REIFEN
Felgen aus gepresstem Stahl oder Leichtmetallfelgen.
Schlauchlose Radialreifen. Im Fahrzeugbrief sind außerdem
alle zugelassenen Reifen eingetragen.
ZUR BEACHTUNG Bei eventuellen Unstimmigkeiten zwi-
schen der “Betriebsanleitung” und dem „Kraftfahrzeugbrief“
sind die im letztgenannten Dokument enthaltenen Angaben
maßgebend.
Aus Gründen der Fahrsicherheit müssen auf alle Räder
Reifen des gleichen Typs und der gleichen Marke aufge-
zogen werden.
ZUR BEACHTUNG In schlauchlosen Reifen dürfen kei-
ne Schläuche verwendet werden.
F0V0162mAbb. 193
ERSATZRAD
Felge aus gepresstem Stahl.
Schlauchloser Reifen, identisch mit serienmäßigem Reifen.
RADEINSTELLUNG
Vorspur vorne gesamt: –1 ±1 mm
Die Werte beziehen sich auf das fahrbereite Fahrzeug.
KORREKTES ABLESEN DES REIFENS Abb. 193
Beispiel: 185/65 R 15 88H
185 = Nennbreite
(S, Abstand in mm zwischen den Flanken).
65 = Querschnittsverhältnis Höhe/Breite (H/S) in Prozent.
R = Radialreifen.
15 = Durchmesser der Felge in Zoll (Ø).
88 = Lastindex (Tragfähigkeit).
H = Index der Höchstgeschwindigkeit.
Page 228 of 274
227
KENNTNIS DES
FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

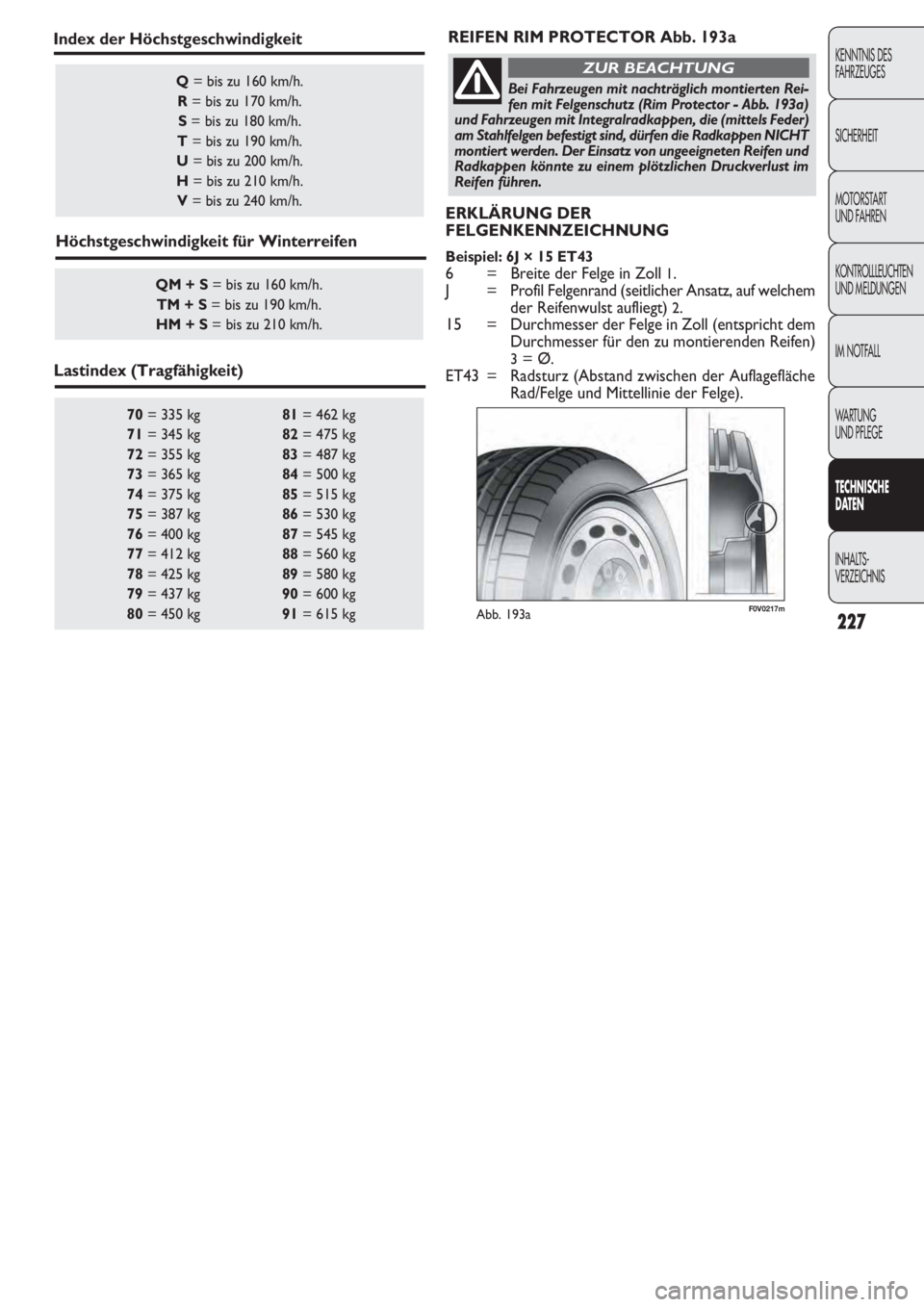

70= 335 kg 81= 462 kg
71= 345 kg 82= 475 kg
72= 355 kg 83= 487 kg
73= 365 kg 84= 500 kg
74= 375 kg 85= 515 kg
75= 387 kg 86= 530 kg
76= 400 kg 87= 545 kg
77= 412 kg 88= 560 kg
78= 425 kg 89= 580 kg
79= 437 kg90= 600 kg
80= 450 kg 91= 615 kg
Q= bis zu 160 km/h.
R= bis zu 170 km/h.
S= bis zu 180 km/h.
T= bis zu 190 km/h.
U= bis zu 200 km/h.
H= bis zu 210 km/h.
V= bis zu 240 km/h.
QM + S= bis zu 160 km/h.
TM + S= bis zu 190 km/h.
HM + S= bis zu 210 km/h.
Index der Höchstgeschwindigkeit
Höchstgeschwindigkeit für Winterreifen
Lastindex (Tragfähigkeit)REIFEN RIM PROTECTOR Abb. 193a
Bei Fahrzeugen mit nachträglich montierten Rei-
fen mit Felgenschutz (Rim Protector - Abb. 193a)
und Fahrzeugen mit Integralradkappen, die (mittels Feder)
am Stahlfelgen befestigt sind, dürfen die Radkappen NICHT
montiert werden. Der Einsatz von ungeeigneten Reifen und
Radkappen könnte zu einem plötzlichen Druckverlust im
Reifen führen.
ZUR BEACHTUNG
F0V0217mAbb. 193a
ERKLÄRUNG DER
FELGENKENNZEICHNUNG
Beispiel: 6J × 15 ET43
6 = Breite der Felge in Zoll 1.
J = Profil Felgenrand (seitlicher Ansatz, auf welchem
der Reifenwulst aufliegt)
2.
15 = Durchmesser der Felge in Zoll (entspricht dem
Durchmesser für den zu montierenden Reifen)
3= Ø.
ET43 = Radsturz (Abstand zwischen der Auflagefläche
Rad/Felge und Mittellinie der Felge).
Page 229 of 274
228
KENNTNIS DES
FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

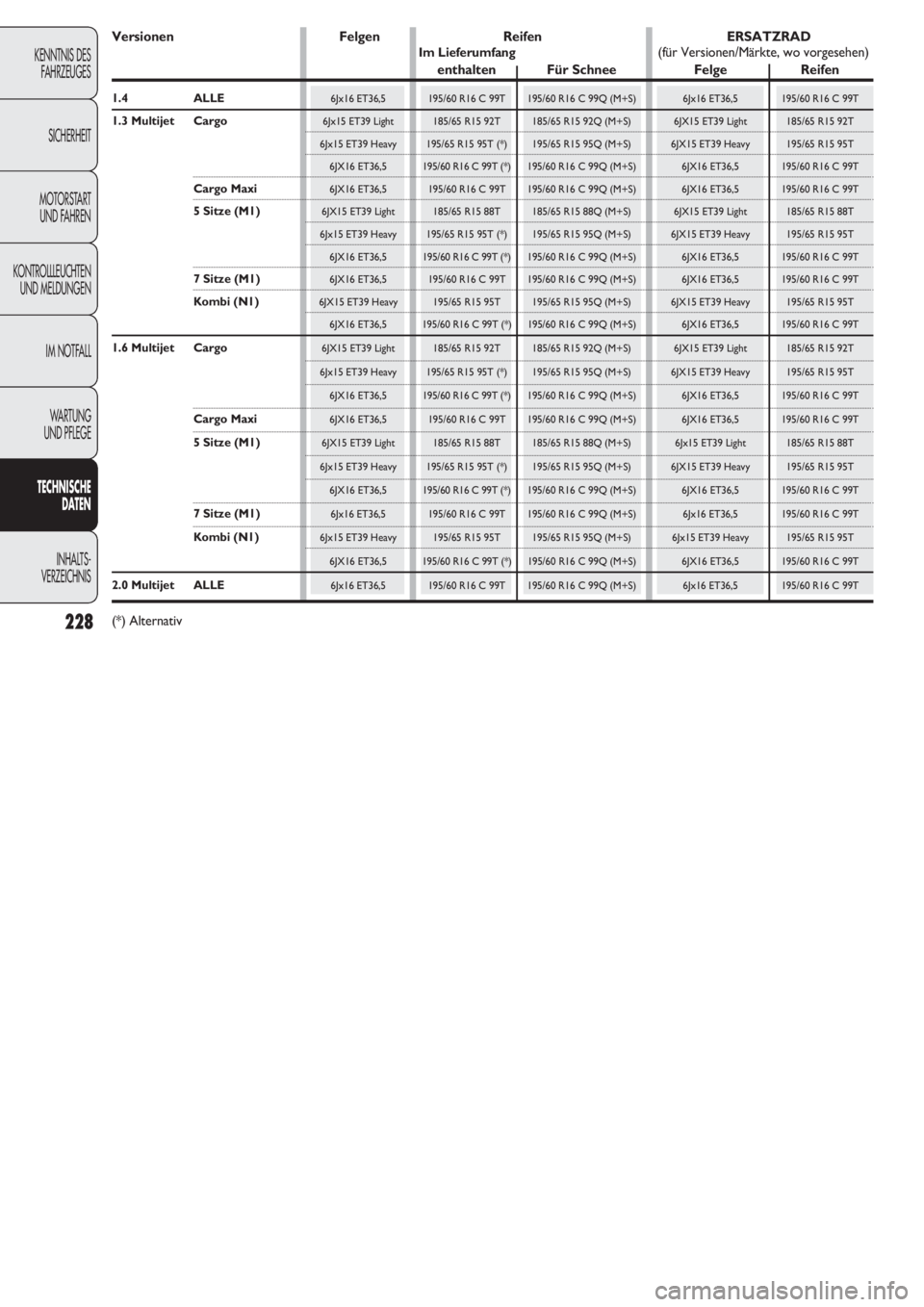

Versionen Felgen Reifen ERSATZRADIm Lieferumfang(für Versionen/Märkte, wo vorgesehen)
enthalten Für Schnee Felge Reifen
1.4 ALLE6Jx16 ET36,5 195/60 R16 C 99T 195/60 R16 C 99Q (M+S) 6Jx16 ET36,5 195/60 R16 C 99T
1.3 Multijet Cargo6Jx15 ET39 Light 185/65 R15 92T 185/65 R15 92Q (M+S) 6JX15 ET39 Light 185/65 R15 92T
6Jx15 ET39 Heavy 195/65 R15 95T (*) 195/65 R15 95Q (M+S) 6JX15 ET39 Heavy 195/65 R15 95T
6JX16 ET36,5195/60 R16 C 99T (*)195/60 R16 C 99Q (M+S) 6JX16 ET36,5 195/60 R16 C 99T
Cargo Maxi6JX16 ET36,5 195/60 R16 C 99T 195/60 R16 C 99Q (M+S) 6JX16 ET36,5 195/60 R16 C 99T
5 Sitze (M1)6JX15 ET39 Light 185/65 R15 88T 185/65 R15 88Q (M+S) 6JX15 ET39 Light 185/65 R15 88T
6Jx15 ET39 Heavy 195/65 R15 95T (*) 195/65 R15 95Q (M+S) 6JX15 ET39 Heavy 195/65 R15 95T
6JX16 ET36,5195/60 R16 C 99T (*)195/60 R16 C 99Q (M+S) 6JX16 ET36,5 195/60 R16 C 99T
7 Sitze (M1)6JX16 ET36,5 195/60 R16 C 99T 195/60 R16 C 99Q (M+S) 6JX16 ET36,5 195/60 R16 C 99T
Kombi (N1)6JX15 ET39 Heavy 195/65 R15 95T 195/65 R15 95Q (M+S) 6JX15 ET39 Heavy 195/65 R15 95T
6JX16 ET36,5195/60 R16 C 99T (*) 195/60 R16 C 99Q (M+S) 6JX16 ET36,5 195/60 R16 C 99T
1.6 Multijet Cargo6JX15 ET39 Light 185/65 R15 92T 185/65 R15 92Q (M+S) 6JX15 ET39 Light 185/65 R15 92T
6Jx15 ET39 Heavy 195/65 R15 95T (*) 195/65 R15 95Q (M+S) 6JX15 ET39 Heavy 195/65 R15 95T
6JX16 ET36,5195/60 R16 C 99T (*)195/60 R16 C 99Q (M+S) 6JX16 ET36,5 195/60 R16 C 99T
Cargo Maxi6JX16 ET36,5 195/60 R16 C 99T 195/60 R16 C 99Q (M+S) 6JX16 ET36,5 195/60 R16 C 99T
5 Sitze (M1)6JX15 ET39 Light 185/65 R15 88T 185/65 R15 88Q (M+S) 6Jx15 ET39 Light 185/65 R15 88T
6Jx15 ET39 Heavy 195/65 R15 95T (*) 195/65 R15 95Q (M+S) 6JX15 ET39 Heavy 195/65 R15 95T
6JX16 ET36,5195/60 R16 C 99T (*)195/60 R16 C 99Q (M+S) 6JX16 ET36,5 195/60 R16 C 99T
7 Sitze (M1)6Jx16 ET36,5 195/60 R16 C 99T 195/60 R16 C 99Q (M+S) 6Jx16 ET36,5 195/60 R16 C 99T
Kombi (N1)6Jx15 ET39 Heavy 195/65 R15 95T 195/65 R15 95Q (M+S) 6Jx15 ET39 Heavy 195/65 R15 95T
6JX16 ET36,5195/60 R16 C 99T (*) 195/60 R16 C 99Q (M+S) 6JX16 ET36,5 195/60 R16 C 99T
2.0 Multijet ALLE6Jx16 ET36,5 195/60 R16 C 99T 195/60 R16 C 99Q (M+S) 6Jx16 ET36,5 195/60 R16 C 99T
(*) Alternativ
Page 230 of 274
229
KENNTNIS DES
FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

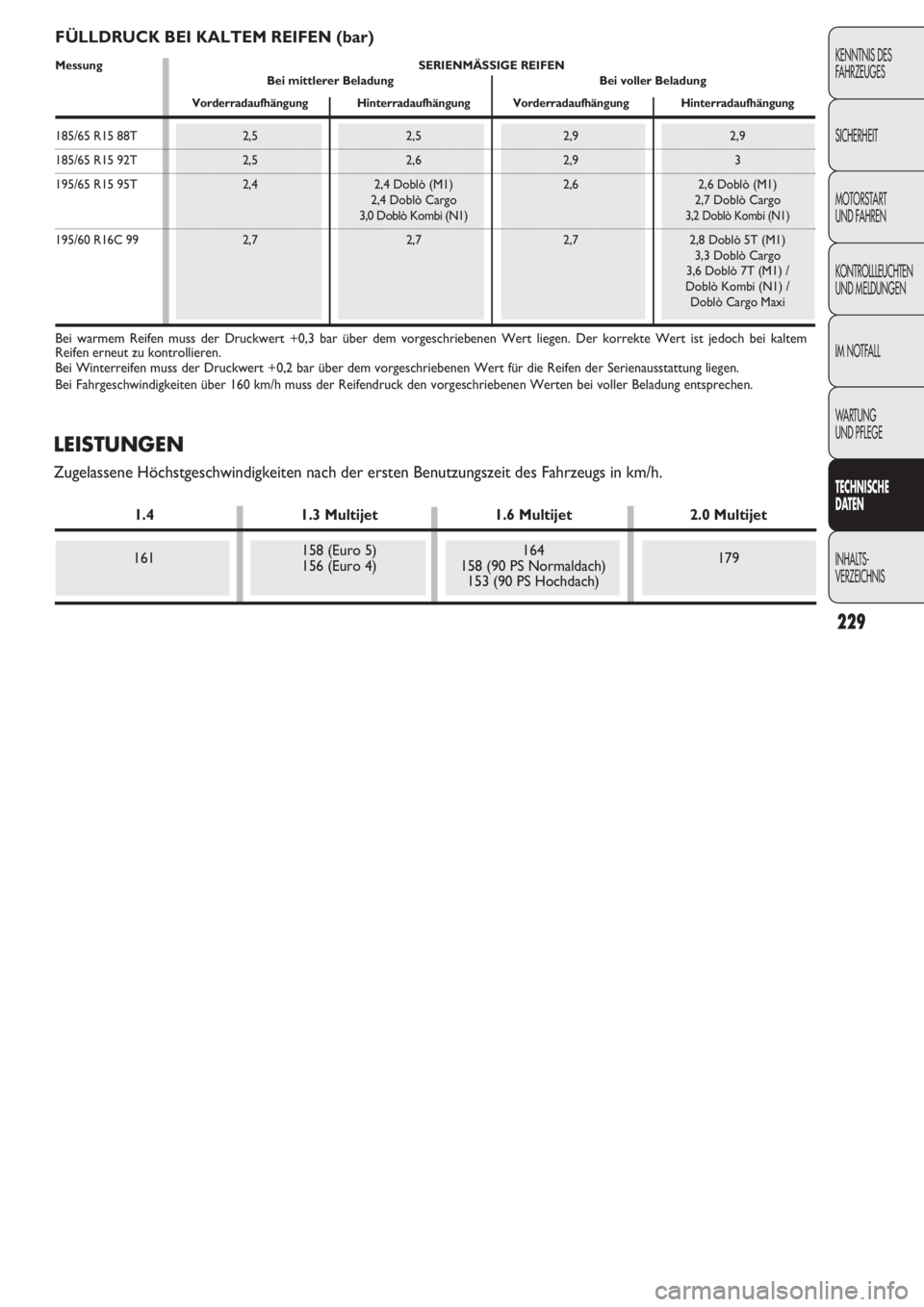

FÜLLDRUCK BEI KALTEM REIFEN (bar)
Messung SERIENMÄSSIGE REIFEN
Bei mittlerer Beladung Bei voller Beladung
Vorderradaufhängung Hinterradaufhängung Vorderradaufhängung Hinterradaufhängung
185/65 R15 88T 2,5 2,5 2,9 2,9
185/65 R15 92T 2,5 2,6 2,9 3
195/65 R15 95T 2,4 2,4 Doblò (M1) 2,6 2,6 Doblò (M1)
2,4 Doblò Cargo 2,7 Doblò Cargo
3,0 Doblò Kombi (N1)3,2 Doblò Kombi (N1)
195/60 R16C 99 2,7 2,7 2,7 2,8 Doblò 5T (M1)
3,3 Doblò Cargo
3,6 Doblò 7T (M1) /
Doblò Kombi (N1) /
Doblò Cargo Maxi
Bei warmem Reifen muss der Druckwert +0,3 bar über dem vorgeschriebenen Wert liegen. Der korrekte Wert ist jedoch bei kaltem
Reifen erneut zu kontrollieren.
Bei Winterreifen muss der Druckwert +0,2 bar über dem vorgeschriebenen Wert für die Reifen der Serienausstattung liegen.
Bei Fahrgeschwindigkeiten über 160 km/h muss der Reifendruck den vorgeschriebenen Werten bei voller Beladung entsprechen.
LEISTUNGEN
Zugelassene Höchstgeschwindigkeiten nach der ersten Benutzungszeit des Fahrzeugs in km/h.
1.4 1.3 Multijet 1.6 Multijet 2.0 Multijet
161158 (Euro 5) 164
179
156 (Euro 4) 158 (90 PS Normaldach)
153 (90 PS Hochdach)
