FIAT DOBLO COMBI 2011 Instructieboek (in Dutch)

40
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
F0V0125mfig. 35F0V0084mfig. 36

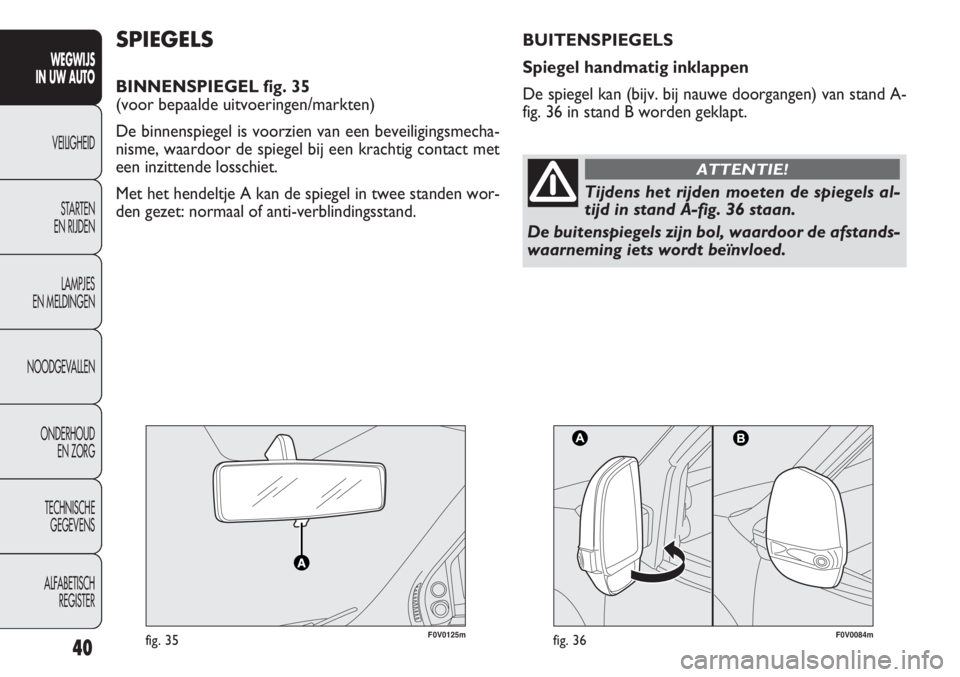

SPIEGELS
BINNENSPIEGEL fig. 35
(voor bepaalde uitvoeringen/markten)
De binnenspiegel is voorzien van een beveiligingsmecha-
nisme, waardoor de spiegel bij een krachtig contact met
een inzittende losschiet.
Met het hendeltje A kan de spiegel in twee standen wor-
den gezet: normaal of anti-verblindingsstand.
Tijdens het rijden moeten de spiegels al-
tijd in stand A-fig. 36 staan.
De buitenspiegels zijn bol, waardoor de afstands-
waarneming iets wordt beïnvloed.
ATTENTIE!
BUITENSPIEGELS
Spiegel handmatig inklappen
De spiegel kan (bijv. bij nauwe doorgangen) van stand A-
fig. 36 in stand B worden geklapt.

41
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Handmatige verstelling
Bedien van binnenuit de knop A-fig. 37.
Elektrische verstelling
(voor bepaalde uitvoeringen/markten)
De elektrische verstelling van de buitenspiegels is alleen
mogelijk als de contactsleutel in stand MAR staat.
Ga als volgt te werk:
❒kies met de keuzeschakelaar A-fig. 38 de gewenste spie-
gel (rechts of links):
❒plaats de schakelaar A in stand B en druk op de scha-
kelaar voor het verstellen van de linker buitenspiegel;
❒plaats de schakelaar A in stand D en druk op de scha-
kelaar voor het verstellen van de rechter buitenspiegel;
Plaats na het verstellen de schakelaar A terug in de mid-
delste vergrendelstand C.
F0V0120mfig. 37F0V0015mfig. 38

42
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

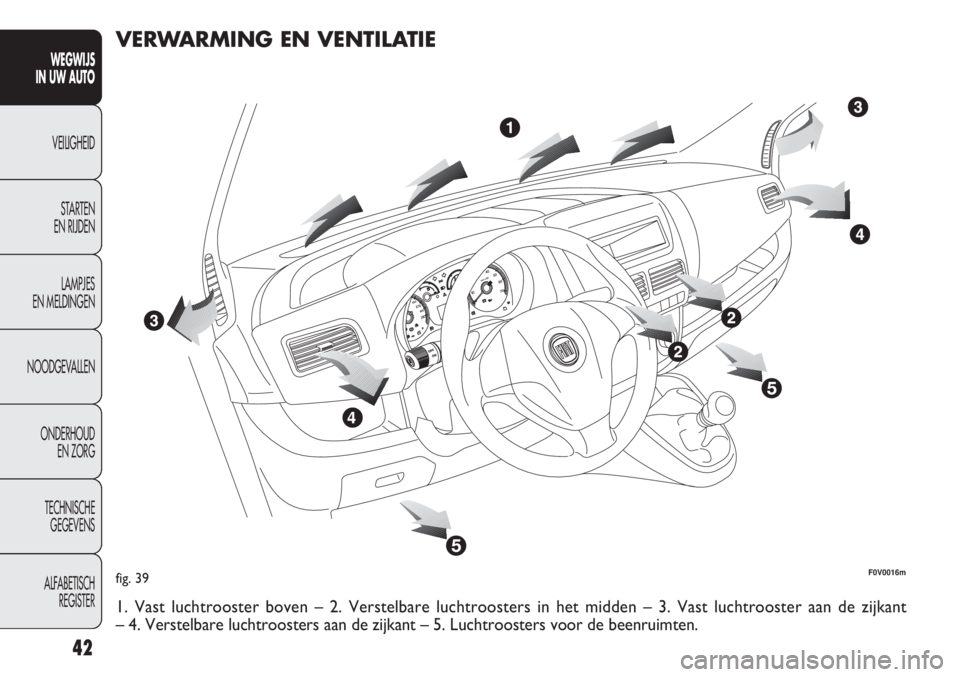

fig. 39F0V0016m
VERWARMING EN VENTILATIE
1. Vast luchtrooster boven – 2. Verstelbare luchtroosters in het midden – 3. Vast luchtrooster aan de zijkant
– 4. Verstelbare luchtroosters aan de zijkant – 5. Luchtroosters voor de beenruimten.

43
F0V0017mfig. 40 – luchtrooster geopendF0V0018mfig. 41 – luchtrooster gesloten
VERSTELBARE LUCHTROOSTERS IN HET
MIDDEN EN AAN DE ZIJKANT fig. 40-41
Met hendeltje A kunnen de luchtroosters in de gewenste
richting worden gedraaid.
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
De luchtroosters kunnen worden gesloten door het hen-
deltje A van stand 1-fig. 40 in stand 2-fig. 41 te schuiven.

44

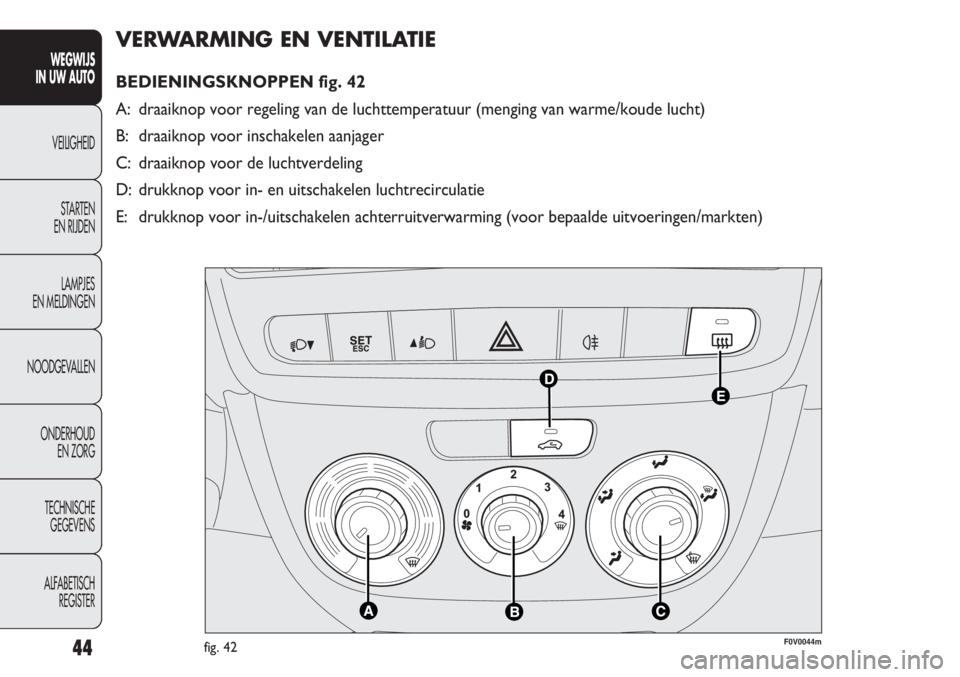

VERWARMING EN VENTILATIE
BEDIENINGSKNOPPEN fig. 42
A: draaiknop voor regeling van de luchttemperatuur (menging van warme/koude lucht)
B: draaiknop voor inschakelen aanjager
C: draaiknop voor de luchtverdeling
D: drukknop voor in- en uitschakelen luchtrecirculatie
E: drukknop voor in-/uitschakelen achterruitverwarming (voor bepaalde uitvoeringen/markten)
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
F0V0044mfig. 42

45
SNELLE VERWARMING
Ga als volgt te werk:
❒sluit alle luchtroosters op het dashboard;
❒draai de knop A in stand -;
❒draai de knop B in stand 4 -;
❒draai de knop C in stand ©.
SNELLE ONTWASEMING/ONTDOOIING
VAN DE VOORRUIT EN DE ZIJRUITEN VOOR
(functie MAX-DEF)
Ga als volgt te werk:
❒draai de knop A in stand -;
❒draai de knop B in stand 4 -;
❒draai de knop C in stand -;
❒schakel de luchtrecirculatie uit (lampje op de knop D
gedoofd).
Nadat de ruiten ontwasemd zijn, kan een stand gekozen
worden waarbij het comfort optimaal blijft. KLIMAATREGELING
Met de draaiknop C kan de lucht op 5 manieren over het
hele interieur worden verdeeld:
¶luchtstroom uit de luchtroosters in het midden en aan
de zijkant;
ßvoor verwarming van de beenruimten, waarbij de lucht-
stroom op het gelaat koel blijft („bilevel”-stand);
©voor een snellere verwarming van het interieur;
®voor verwarming van het interieur en ontwaseming van
de voorruit;
-voor ontwaseming/ontdooiing van de voorruit en de
zijruiten voor.
VERWARMING
Ga als volgt te werk:
❒draai de knop A geheel naar rechts (in stand -);
❒draai de knop B op de gewenste snelheid;
❒draai knop C in stand:
®voor verwarming van de beenruimten en ontwa-
seming van de voorruit;
ßvoor lucht naar de beenruimten en koelere lucht
uit de luchtroosters in het midden en op het dash-
board;
©voor een snelle verwarming.
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

46

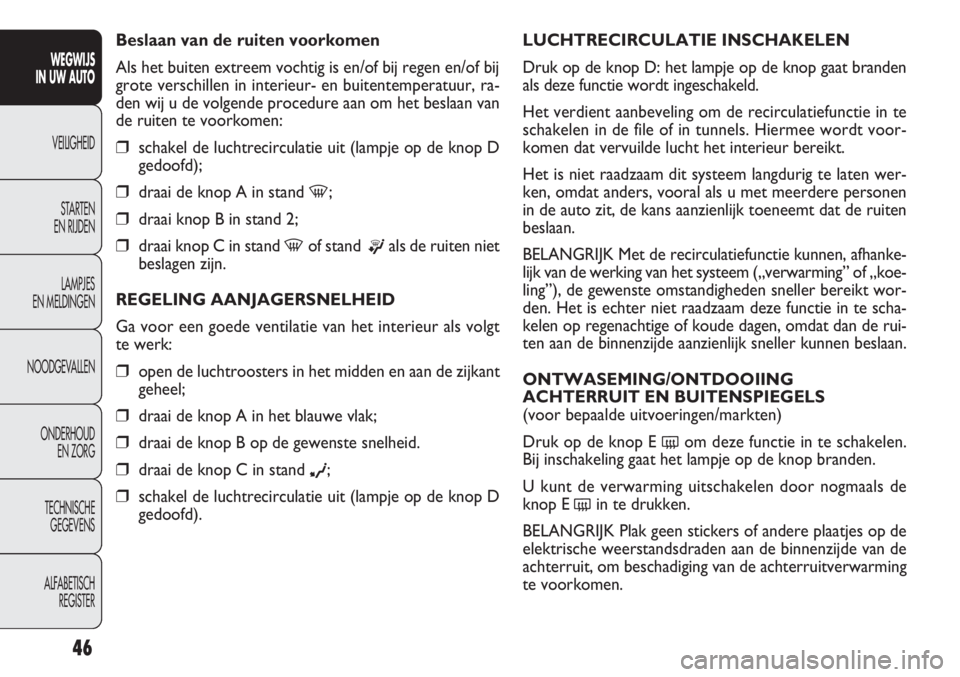

LUCHTRECIRCULATIE INSCHAKELEN
Druk op de knop D: het lampje op de knop gaat branden
als deze functie wordt ingeschakeld.
Het verdient aanbeveling om de recirculatiefunctie in te
schakelen in de file of in tunnels. Hiermee wordt voor-
komen dat vervuilde lucht het interieur bereikt.
Het is niet raadzaam dit systeem langdurig te laten wer-
ken, omdat anders, vooral als u met meerdere personen
in de auto zit, de kans aanzienlijk toeneemt dat de ruiten
beslaan.
BELANGRIJK Met de recirculatiefunctie kunnen, afhanke-
lijk van de werking van het systeem („verwarming” of „koe-
ling”), de gewenste omstandigheden sneller bereikt wor-
den. Het is echter niet raadzaam deze functie in te scha-
kelen op regenachtige of koude dagen, omdat dan de rui-
ten aan de binnenzijde aanzienlijk sneller kunnen beslaan.
ONTWASEMING/ONTDOOIING
ACHTERRUIT EN BUITENSPIEGELS
(voor bepaalde uitvoeringen/markten)
Druk op de knop E
(om deze functie in te schakelen.
Bij inschakeling gaat het lampje op de knop branden.
U kunt de verwarming uitschakelen door nogmaals de
knop E
(in te drukken.
BELANGRIJK Plak geen stickers of andere plaatjes op de
elektrische weerstandsdraden aan de binnenzijde van de
achterruit, om beschadiging van de achterruitverwarming
te voorkomen. Beslaan van de ruiten voorkomen
Als het buiten extreem vochtig is en/of bij regen en/of bij
grote verschillen in interieur- en buitentemperatuur, ra-
den wij u de volgende procedure aan om het beslaan van
de ruiten te voorkomen:
❒schakel de luchtrecirculatie uit (lampje op de knop D
gedoofd);
❒draai de knop A in stand -;
❒draai knop B in stand 2;
❒draai knop C in stand -of stand ®als de ruiten niet
beslagen zijn.
REGELING AANJAGERSNELHEID
Ga voor een goede ventilatie van het interieur als volgt
te werk:
❒open de luchtroosters in het midden en aan de zijkant
geheel;
❒draai de knop A in het blauwe vlak;
❒draai de knop B op de gewenste snelheid.
❒draai de knop C in stand ∂;
❒schakel de luchtrecirculatie uit (lampje op de knop D
gedoofd).
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

47

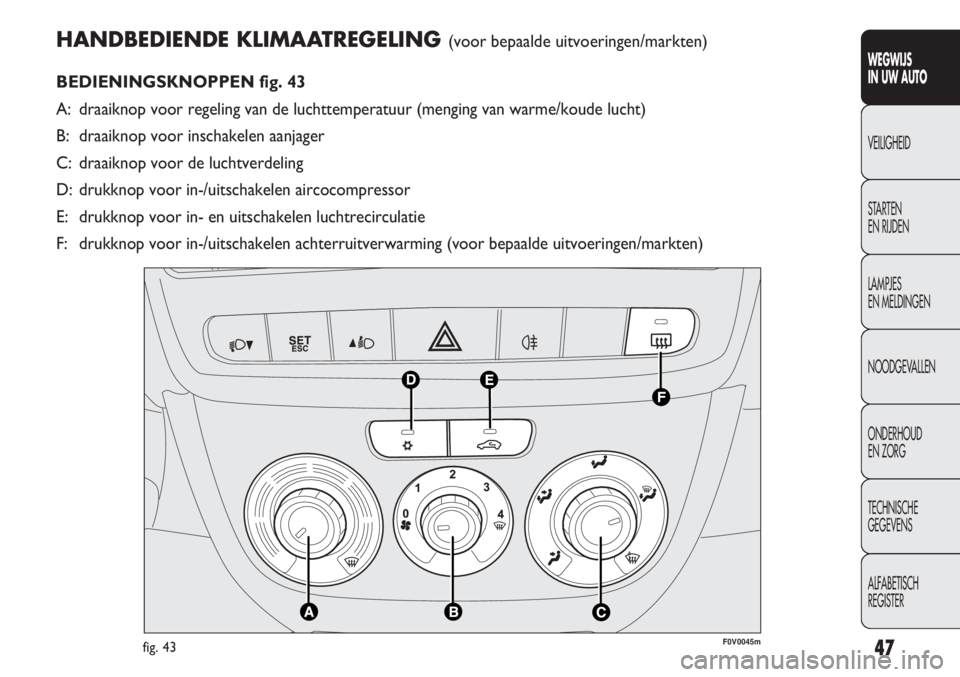

HANDBEDIENDE KLIMAATREGELING (voor bepaalde uitvoeringen/markten)
BEDIENINGSKNOPPEN fig. 43
A: draaiknop voor regeling van de luchttemperatuur (menging van warme/koude lucht)
B: draaiknop voor inschakelen aanjager
C: draaiknop voor de luchtverdeling
D: drukknop voor in-/uitschakelen aircocompressor
E: drukknop voor in- en uitschakelen luchtrecirculatie
F: drukknop voor in-/uitschakelen achterruitverwarming (voor bepaalde uitvoeringen/markten)
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
F0V0045mfig. 43

48

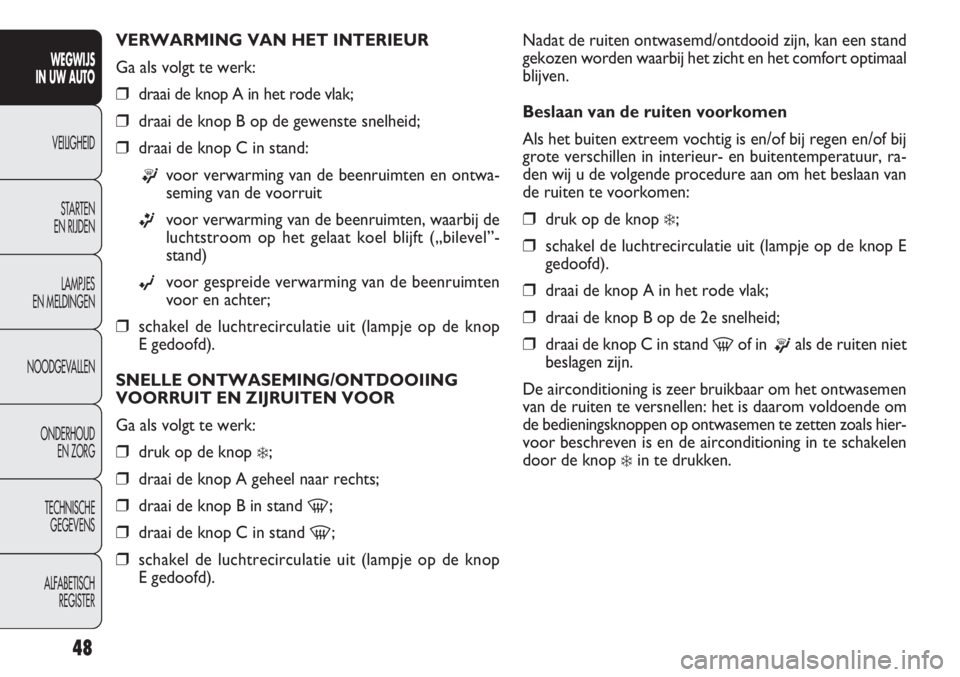

Nadat de ruiten ontwasemd/ontdooid zijn, kan een stand
gekozen worden waarbij het zicht en het comfort optimaal
blijven.
Beslaan van de ruiten voorkomen
Als het buiten extreem vochtig is en/of bij regen en/of bij
grote verschillen in interieur- en buitentemperatuur, ra-
den wij u de volgende procedure aan om het beslaan van
de ruiten te voorkomen:
❒druk op de knop ❄;
❒schakel de luchtrecirculatie uit (lampje op de knop E
gedoofd).
❒draai de knop A in het rode vlak;
❒draai de knop B op de 2e snelheid;
❒draai de knop C in stand -of in ®als de ruiten niet
beslagen zijn.
De airconditioning is zeer bruikbaar om het ontwasemen
van de ruiten te versnellen: het is daarom voldoende om
de bedieningsknoppen op ontwasemen te zetten zoals hier-
voor beschreven is en de airconditioning in te schakelen
door de knop
❄in te drukken. VERWARMING VAN HET INTERIEUR
Ga als volgt te werk:
❒draai de knop A in het rode vlak;
❒draai de knop B op de gewenste snelheid;
❒draai de knop C in stand:
®voor verwarming van de beenruimten en ontwa-
seming van de voorruit
ßvoor verwarming van de beenruimten, waarbij de
luchtstroom op het gelaat koel blijft („bilevel”-
stand)
©voor gespreide verwarming van de beenruimten
voor en achter;
❒schakel de luchtrecirculatie uit (lampje op de knop
E gedoofd).
SNELLE ONTWASEMING/ONTDOOIING
VOORRUIT EN ZIJRUITEN VOOR
Ga als volgt te werk:
❒druk op de knop ❄;
❒draai de knop A geheel naar rechts;
❒draai de knop B in stand -;
❒draai de knop C in stand -;
❒schakel de luchtrecirculatie uit (lampje op de knop
E gedoofd).
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

49

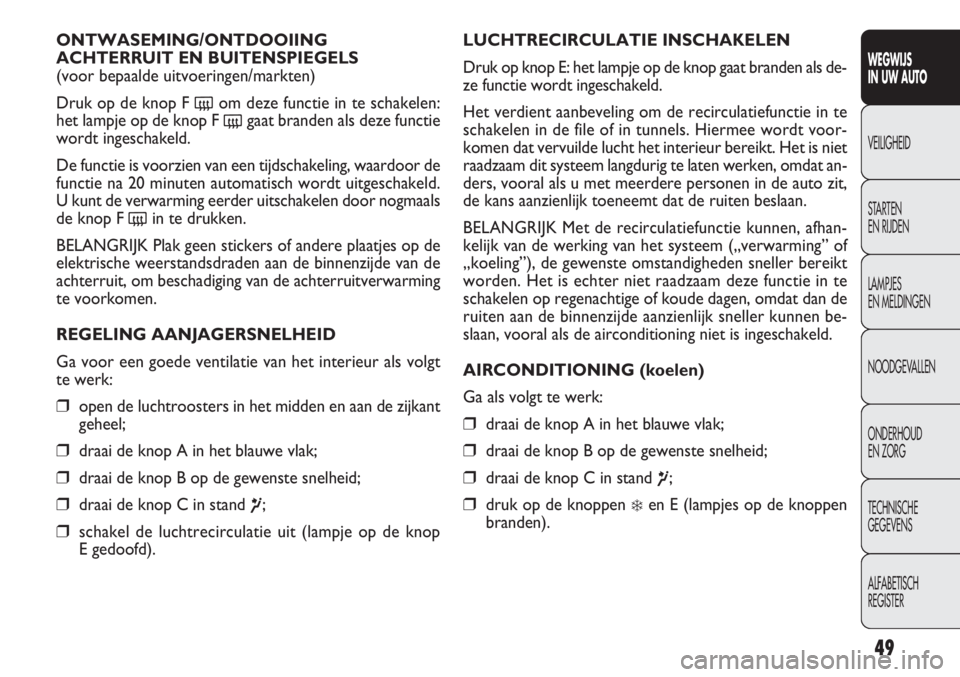

LUCHTRECIRCULATIE INSCHAKELEN
Druk op knop E: het lampje op de knop gaat branden als de-
ze functie wordt ingeschakeld.
Het verdient aanbeveling om de recirculatiefunctie in te
schakelen in de file of in tunnels. Hiermee wordt voor-
komen dat vervuilde lucht het interieur bereikt. Het is niet
raadzaam dit systeem langdurig te laten werken, omdat an-
ders, vooral als u met meerdere personen in de auto zit,
de kans aanzienlijk toeneemt dat de ruiten beslaan.
BELANGRIJK Met de recirculatiefunctie kunnen, afhan-
kelijk van de werking van het systeem („verwarming” of
„koeling”), de gewenste omstandigheden sneller bereikt
worden. Het is echter niet raadzaam deze functie in te
schakelen op regenachtige of koude dagen, omdat dan de
ruiten aan de binnenzijde aanzienlijk sneller kunnen be-
slaan, vooral als de airconditioning niet is ingeschakeld.
AIRCONDITIONING (koelen)
Ga als volgt te werk:
❒draai de knop A in het blauwe vlak;
❒draai de knop B op de gewenste snelheid;
❒draai de knop C in stand ¶;
❒druk op de knoppen ❄en E (lampjes op de knoppen
branden). ONTWASEMING/ONTDOOIING
ACHTERRUIT EN BUITENSPIEGELS
(voor bepaalde uitvoeringen/markten)
Druk op de knop F
(om deze functie in te schakelen:
het lampje op de knop F
(gaat branden als deze functie
wordt ingeschakeld.
De functie is voorzien van een tijdschakeling, waardoor de
functie na 20 minuten automatisch wordt uitgeschakeld.
U kunt de verwarming eerder uitschakelen door nogmaals
de knop F
(in te drukken.
BELANGRIJK Plak geen stickers of andere plaatjes op de
elektrische weerstandsdraden aan de binnenzijde van de
achterruit, om beschadiging van de achterruitverwarming
te voorkomen.
REGELING AANJAGERSNELHEID
Ga voor een goede ventilatie van het interieur als volgt
te werk:
❒open de luchtroosters in het midden en aan de zijkant
geheel;
❒draai de knop A in het blauwe vlak;
❒draai de knop B op de gewenste snelheid;
❒draai de knop C in stand ¶;
❒schakel de luchtrecirculatie uit (lampje op de knop
E gedoofd).
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
