FIAT DOBLO COMBI 2012 Brugs- og vedligeholdelsesvejledning (in Danish)

37
F0V0170mfig. 31

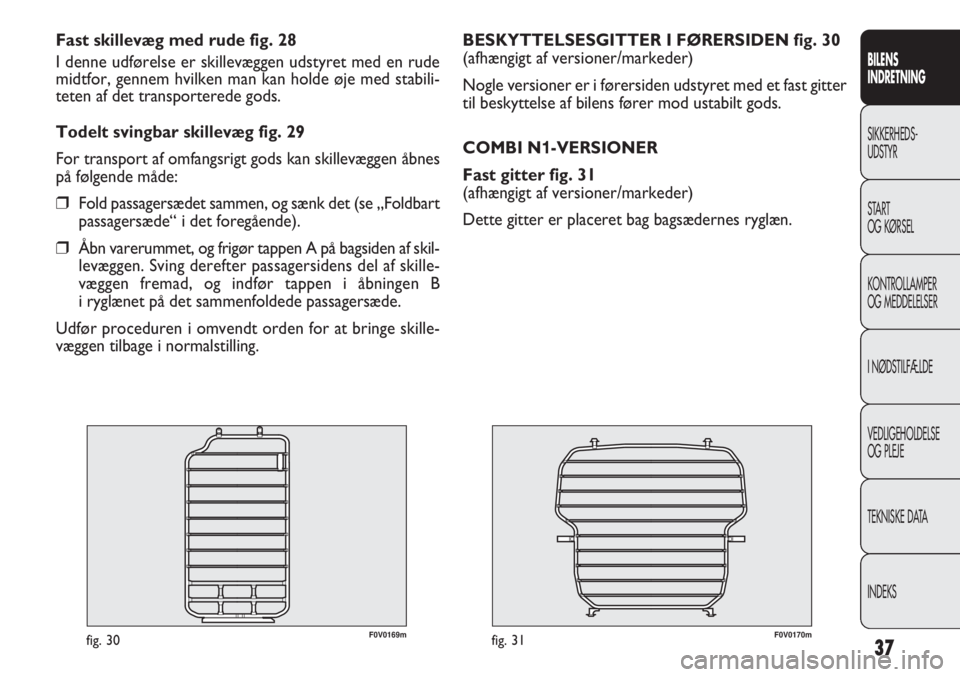

BESKYTTELSESGITTER I FØRERSIDEN fig. 30
(afhængigt af versioner/markeder)
Nogle versioner er i førersiden udstyret med et fast gitter
til beskyttelse af bilens fører mod ustabilt gods.
COMBI N1-VERSIONER
Fast gitter fig. 31
(afhængigt af versioner/markeder)
Dette gitter er placeret bag bagsædernes ryglæn.
F0V0169mfig. 30
Fast skillevæg med rude fig. 28
I denne udførelse er skillevæggen udstyret med en rude
midtfor, gennem hvilken man kan holde øje med stabili-
teten af det transporterede gods.
Todelt svingbar skillevæg fig. 29
For transport af omfangsrigt gods kan skillevæggen åbnes
på følgende måde:
❒Fold passagersædet sammen, og sænk det (se „Foldbart
passagersæde“ i det foregående).
❒Åbn varerummet, og frigør tappen A på bagsiden af skil-
levæggen. Sving derefter passagersidens del af skille-
væggen fremad, og indfør tappen i åbningen B
i ryglænet på det sammenfoldede passagersæde.
Udfør proceduren i omvendt orden for at bringe skille-
væggen tilbage i normalstilling.
BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS

38
BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
BAGTIL fig. 33
(afhængigt af versioner/markeder)
Inden brugen skal de bageste hovedstøtter trækkes op.
For at sænke hovedstøtten til ubenyttet stilling skal man
trykke på knapperne A og skubbe støtten ned mod ryg-
lænet.
Hovedstøtterne trækkes op til de låses med klik i øver-
ste stilling (brugsstilling).
VIGTIGT! Under kørsel med passagerer bagtil skal ho-
vedstøtterne altid være låst i øverste stilling.
F0V0119mfig. 33F0V0105mfig. 32

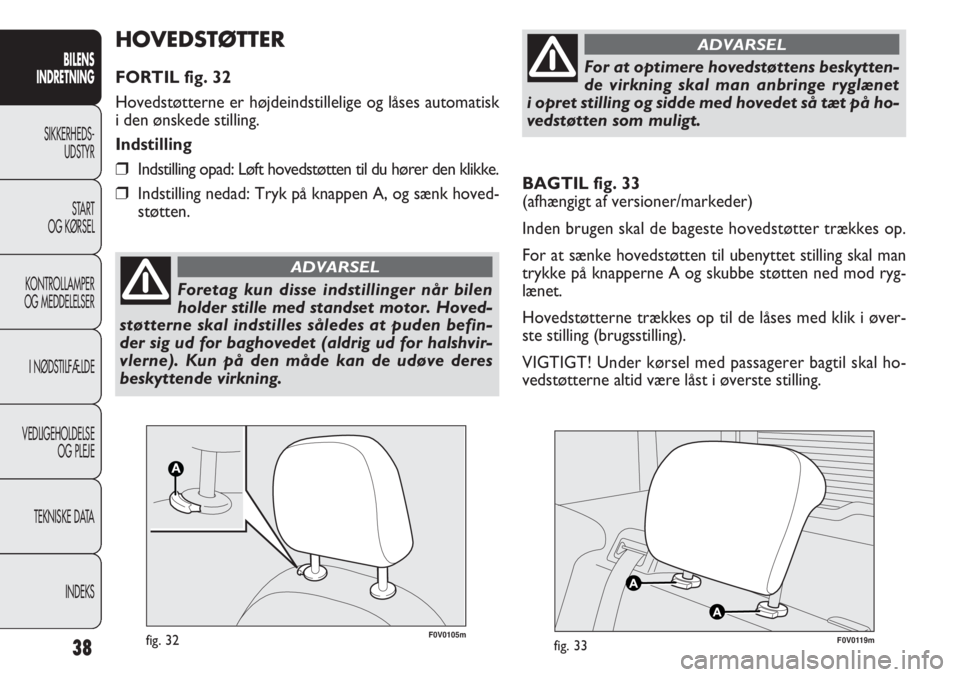

HOVEDSTØTTER
FORTIL fig. 32
Hovedstøtterne er højdeindstillelige og låses automatisk
i den ønskede stilling.
Indstilling
❒Indstilling opad: Løft hovedstøtten til du hører den klikke.
❒Indstilling nedad: Tryk på knappen A, og sænk hoved-
støtten.
Foretag kun disse indstillinger når bilen
holder stille med standset motor. Hoved-
støtterne skal indstilles således at puden befin-
der sig ud for baghovedet (aldrig ud for halshvir-
vlerne). Kun på den måde kan de udøve deres
beskyttende virkning.
ADVARSEL
For at optimere hovedstøttens beskytten-
de virkning skal man anbringe ryglænet
i opret stilling og sidde med hovedet så tæt på ho-
vedstøtten som muligt.
ADVARSEL

39
BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
F0V0014mfig. 34
RAT
Alle versioner er udstyret med højde- og længdeindstille-
ligt rat.
Indstillingen foretages på følgende måde:
❒Løsn grebet A-fig. 34 ved at skubbe det fremad (posi-
tion 1).
❒Hold rattet i den ønskede stilling.
❒Lås grebet A ved at trække det mod rattet (position 2).
Al indstilling af rattet skal foretages mens
bilen holder stille med standset motor.
ADVARSEL
Det er strengt forbudt at foretage nogen
form for eftermarkedsarbejder der med-
fører ændringer af styretøjet eller ratakslen (fx
montering af ekstra tyveribeskyttelse), da dette
kan influere negativt på systemets funktion og sik-
kerhed, og kan medføre bortfald af reklamati-
onsbeføjelser og bevirke at betingelserne for bi-
lens godkendelse ikke længere er opfyldt.
ADVARSEL

40
BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
F0V0125mfig. 35F0V0084mfig. 36
FØRERSPEJLE
INDVENDIGT FØRERSPEJL fig. 35
(afhængigt af versioner/markeder)
Spejlet er udstyret med en sikkerhedsanordning som be-
virker at det løsner sig hvis det udsættes for et kraftigt stød.
Med grebet A kan man skifte mellem normal og blændfri
stilling.
Under kørslen skal sidespejlene altid være
i position A-fig. 36.
Sidespejlene er buede, hvilket medfører en let æn-
dring af afstandsopfattelsen.
ADVARSEL
SIDESPEJLE
Manuel indfoldning af spejl
Spejlene kan om nødvendigt foldes ind langs siden fra po-
sition A-fig. 36 til position B, fx ved kørsel gennem en
snæver passage.

41
BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
Manuelt indstillelige spejle
Indstilles indefra ved hjælp af grebet A-fig. 37.
Elektrisk indstillelige spejle
(afhængigt af versioner/markeder)
Indstilling er kun mulig med tændingsnøglen i position MAR.
Gå frem på følgende måde:
❒Vælg det spejl der skal indstilles (venstre eller højre)
ved at dreje den kombinerede omskifter- og ma-
nøvreknap A-fig. 38.
❒Med knappen A i stilling B kan man indstille venstre
sidespejl ved at bevæge knappen.
❒Med knappen A i stilling D kan man indstille højre si-
despejl ved at bevæge knappen.
Efter indstillingerne skal knappen A drejes tilbage til mid-
terstillingen C.
F0V0120mfig. 37F0V0015mfig. 38

42
BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
fig. 39F0V0016m

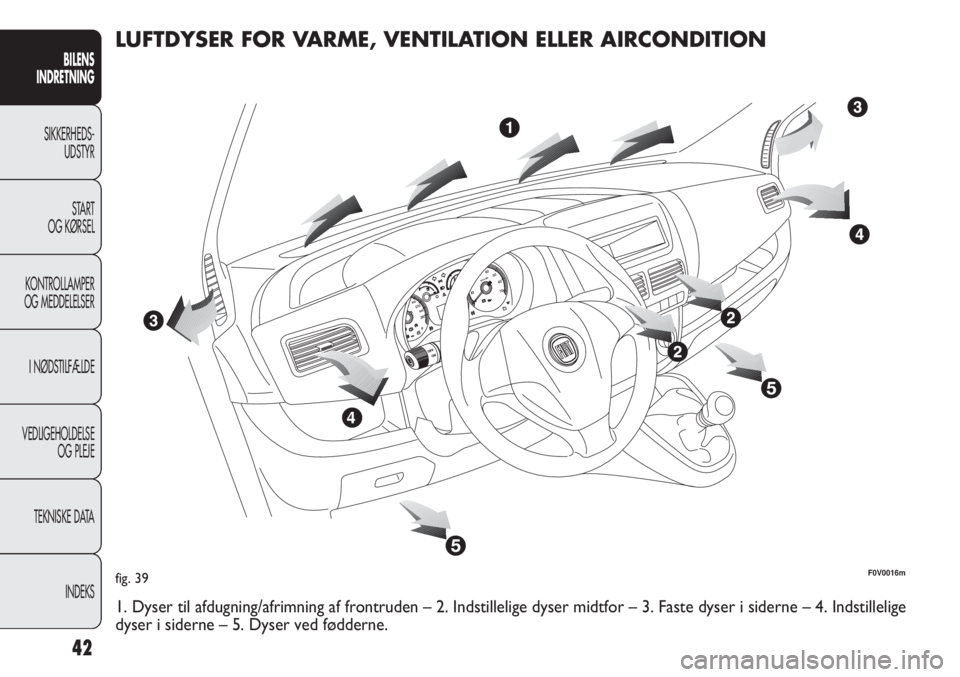

LUFTDYSER FOR VARME, VENTILATION ELLER AIRCONDITION
1. Dyser til afdugning/afrimning af frontruden – 2. Indstillelige dyser midtfor – 3. Faste dyser i siderne – 4. Indstillelige
dyser i siderne – 5. Dyser ved fødderne.

43
F0V0017mfig. 40 – dyse åbenF0V0018mfig. 41 – dyse lukket
SIDE- OG MIDTERDYSER fig. 40-41
Påvirk klappen A for at dreje dyserne i den ønskede retning.
BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
For at lukke dyserne skydes klappen A sidelæns fra posi-
tion 1-fig. 40 til position 2-fig. 41.

44
VARME- OG VENTILATIONSANLÆG
BETJENINGSPANEL fig. 42
A Knap til regulering af lufttemperatur (blanding af varm og kold luft)
B Knap til regulering af blæser
C Knap for luftfordeling
D Knap for recirkulation af luften i kabinen (til/fra)
E Knap til aktivering/deaktivering af elbagrude (afhængigt af versioner/markeder).
BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
F0V0044mfig. 42

45
HURTIG OPVARMNING
Gå frem på følgende måde:
❒Luk samtlige dyser i instrumentpanelet.
❒Drej knappen A til position -.
❒Drej knappen B til position 4 -.
❒Drej knappen C til position ©.
HURTIG AFDUGNING/AFRIMNING AF
FRONTRUDE OG FORRESTE SIDERUDER
(funktion MAX-DEF)
Gå frem på følgende måde:
❒Drej knappen A til position -.
❒Drej knappen B til position 4 -.
❒Drej knappen C til position -.
❒Slå den indvendige luftrecirkulation fra (lysdiode på
knappen D slukket).
Når duggen eller rimen er fjernet, kan den normale kom-
fortindstilling genoprettes. KLIMAKOMFORT
Med knappen C kan man lede luften ud til alle dele af ka-
binen. Knappen har følgende 5 positioner:
¶for tilførsel af luft fra dyserne midtfor og i siderne,
ßfor varme til fødderne og køligere luft mod ansigtet
(bilevel-funktion),
©for hurtigere opvarmning af kabinen,
®for opvarmning af kabinen samtidig med afdugning af
frontruden,
-for afdugning/afrimning af frontruden og de forreste si-
deruder.
OPVARMNING
Gå frem på følgende måde:
❒Drej knappen A i bund med uret (position -).
❒Drej knappen B til det ønskede hastighedstrin.
❒Drej knappen C til en af følgende positioner:
®for opvarmning af kabinen samtidig med afdugning
af frontruden,
ßfor varm luft til fødderne og køligere luft fra dyser-
ne i instrumentpanelet,
©for hurtigere opvarmning af kabinen.
BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS

46
RECIRKULATION AF LUFTEN I KABINEN
Tryk på knappen D: Knappens lysdiode lyser når funktio-
nen er aktiv.
Det anbefales at aktivere recirkulationen for at undgå ind-
tag af forurenet luft under stilstand i køer eller tunneler.
På grund af risiko for dugdannelse frarådes det dog at be-
nytte denne funktion i længere tid ad gangen, især hvis der
er mange personer i bilen.
VIGTIGT! Ved recirkulation af luften i kabinen opnås den
ønskede temperatur hurtigere uanset om anlægget er ind-
stillet til opvarmning eller afkøling. Undgå at recirkulere
luften i regnfuldt og køligt vejr, hvor det vil medføre øget
tendens til dugdannelse på indersiden af ruderne.
AFDUGNING/AFRIMNING
AF ELBAGRUDE OG ELSIDESPEJLE
(afhængigt af versioner/markeder)
Tryk på knappen E
(for at aktivere denne funktion. Knap-
pens lysdiode lyser når funktionen er aktiv.
Tryk igen på knappen E
(for at afbryde funktionen.
VIGTIGT! Undlad at klæbe mærkater på indersiden af
bagruden ud for de elektriske varmetråde: risiko for be-
skadigelse. Forebyggelse af dug
I tilfælde af høj luftfugtighed, regn eller stor forskel mellem
temperaturen ude og inde anbefales det at forebygge dug
på ruderne på følgende måde:
❒Slå den indvendige luftrecirkulation fra (lysdiode på
knappen D slukket).
❒Drej knappen A til position -.
❒Drej knappen B til position 2.
❒Drej knappen C til position -, og skift eventuelt til
position
®hvis denne indstilling er tilstrækkelig til at
holde ruderne klare.
REGULERING AF BLÆSERHASTIGHED
Gå frem på følgende måde for at opnå en god ventilation
af kabinen:
❒Åbn midter- og sidedyserne helt.
❒Drej knappen A ind i det blå område.
❒Drej knappen B til det ønskede hastighedstrin.
❒Drej knappen C til position ¶.
❒Slå den indvendige luftrecirkulation fra (lysdiode på
knappen D slukket).
