67
F0V0171mfig. 52
PLAFÓN TRASERO
CON TRANSPARENTE BASCULANTE
((versiones Cargo sin ventanilla)
Está situado en el travesaño trasero del compartimiento
de carga. La lámpara se enciende automáticamente abrien-
do las puertas laterales correderas (para versiones/países
donde esté previsto) y las de hoja traseras/portón (para
versiones/países donde esté previsto) y se apaga cuando
se cierran.
Con las puertas cerradas la lámpara se enciende/apaga pre-
sionando la pantalla transparente A a la izquierda/derecha,
como se muestra en la fig. 52.
CONOCIMIE NTO
DEL VEHÍC ULO
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DA

TOS TÉCNICOS
ÍNDICE
PLAFÓN TRASERO
CON TRANSPARENTE BASCULANTE
(adicional para versiones Cargo batalla larga)
Está situado en el lado derecho del compartimento de car-
ga. La lámpara se enciende automáticamente abriendo las
puertas laterales correderas y las de hoja traseras/portón
y se apaga cuando se cierran.
Con las puertas cerradas la lámpara se enciende/apagada
presionando la pantalla transparente A-fig. 52 a la izquier-
da, como se muestra en la figura.
PLAFÓN DEL MALETERO
(versión Doblò/Doblò Combi)
La lámpara fig. 53 se enciende automáticamente al abrir las
puertas de hoja o el portón (para versiones/países donde
esté previsto) y se apaga cuando se cierran.
F0V0172mfig. 53

68
CONOCIMIE NTO
DEL VEHÍC ULO
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO Y CUIDADOS
DA

TOS TÉCNICOS ÍNDICE
\002\003 \004\005
F0V0174mfig. 55
Con las puertas cerradas la lámpara se enciende/apaga
accionando el interruptor A-fig. 54.
El interruptor A puede adoptar 3 posiciones diferentes:
❒con el interruptor en posición central la lámpara se en-
ciende al abrir una puerta trasera
❒con el interruptor pulsado hacia arriba (posición 1) la
lámpara permanece siempre encendida
❒con interruptor pulsado hacia abajo (posición 2 – AU-
TO OFF) la lámpara permanece siempre apagada.
FUNCIÓN DE LINTERNA
(para versiones Cargo donde esté previsto)
Está situado en el lado derecho del compartimiento de car-
ga. Tiene la función de linterna eléctrica extraíble.
Para utilizar la linterna extraíble A-fig. 55 es necesario pul-
sar el botón B y extraerla interviniendo en el sentido que
indica la flecha. A continuación, accione el interruptor C
para encender/apagar la luz.

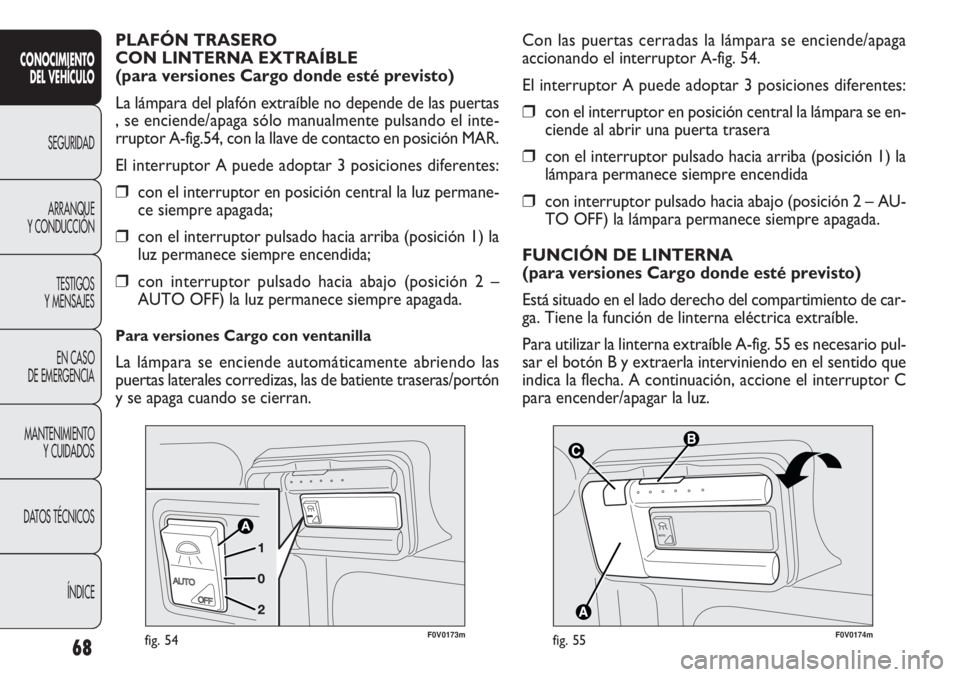

PLAFÓN TRASERO
CON LINTERNA EXTRAÍBLE
(para versiones Cargo donde esté previsto)
La lámpara del plafón extraíble no depende de las puertas
, se enciende/apaga sólo manualmente pulsando el inte-
rruptor A-fig.54, con la llave de contacto en posición MAR.
El interruptor A puede adoptar 3 posiciones diferentes:❒con el interruptor en posición central la luz permane-
ce siempre apagada;
❒con el interruptor pulsado hacia arriba (posición 1) la
luz permanece siempre encendida;
❒con interruptor pulsado hacia abajo (posición 2 –
AUTO OFF) la luz permanece siempre apagada.
Para versiones Cargo con ventanilla
La lámpara se enciende automáticamente abriendo las
puertas laterales corredizas, las de batiente traseras/portón
y se apaga cuando se cierran.
F0V0173mfig. 54

69
CONOCIMIE NTO
DEL VEHÍC ULO
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DA

TOS TÉCNICOS
ÍNDICE
Los plafones traseros se apagan (con amortiguador) in-
mediatamente si al cerrar todas las puertas laterales y la
trasera (hoja o portón) la llave está en posición MAR.
Los plafones traseros se apagan (con amortiguador) si,
transcurridos 10 s, al cerrar todas las puertas laterales y
la trasera (hoja o portón) la llave está en posición OFF.
Versiones Doblò/Doblò Combi
Encendido plafones
El plafón delantero y trasero se encienden al abrir una
puerta delantera y una lateral corredera y permanecen en-
cendidas durante 3 minutos si al menos una de estas puer-
tas aún permanece abierta.
Apagado de los plafones
Los plafones delantero y trasero se apagan (con amorti-
guación) inmediatamente si al cerrar todas las puertas de-
lanteras y laterales correderas, la llave está en posición
MAR.
Los plafones delantero y trasero se apagan (con amorti-
guación) transcurridos 10 s, si al cerrar todas las puertas
delanteras y laterales correderas, la llave está en posición
OFF.

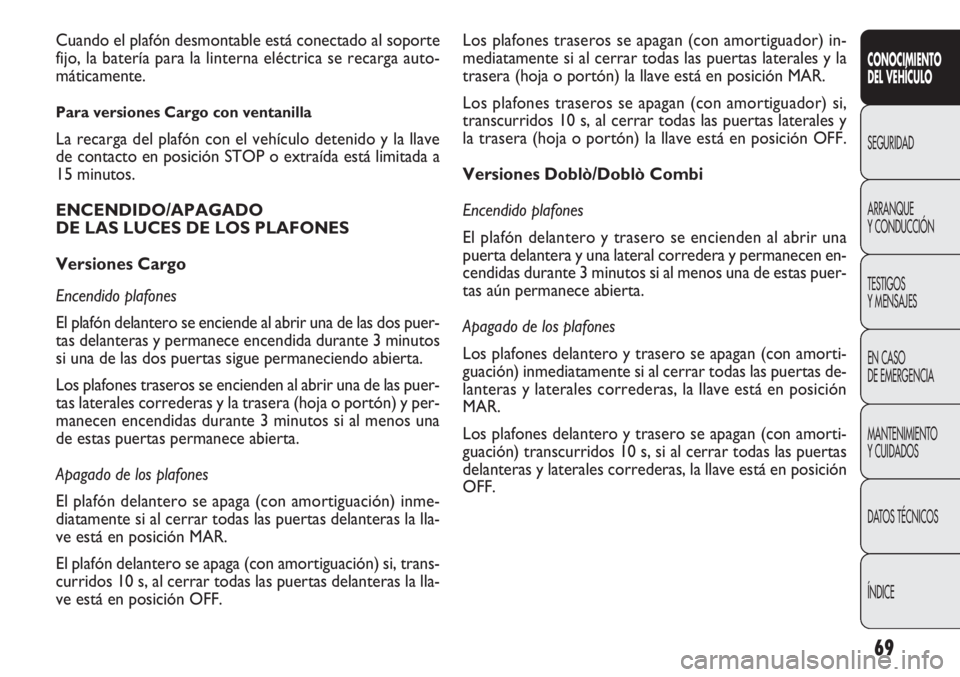

Cuando el plafón desmontable está conectado al soporte
fijo, la batería para la linterna eléctrica se recarga auto-
máticamente.
Para versiones Cargo con ventanilla
La recarga del plafón con el vehículo detenido y la llave
de contacto en posición STOP o extraída está limitada a
15 minutos.
ENCENDIDO/APAGADO
DE LAS LUCES DE LOS PLAFONES
Versiones Cargo
Encendido plafones
El plafón delantero se enciende al abrir una de las dos puer-
tas delanteras y permanece encendida durante 3 minutos
si una de las dos puertas sigue permaneciendo abierta.
Los plafones traseros se encienden al abrir una de las puer-
tas laterales correderas y la trasera (hoja o portón) y per-
manecen encendidas durante 3 minutos si al menos una
de estas puertas permanece abierta.
Apagado de los plafones
El plafón delantero se apaga (con amortiguación) inme-
diatamente si al cerrar todas las puertas delanteras la lla-
ve está en posición MAR.
El plafón delantero se apaga (con amortiguación) si, trans-
curridos 10 s, al cerrar todas las puertas delanteras la lla-
ve está en posición OFF.

F0V0019mfig. 56
FAROS ANTINIEBLA fig. 56
(para versiones/países donde esté previsto)
Se encienden pulsando el botón 5. Se enciende el testi-
go 5 en el cuadro de instrumentos.
Cuando se encienden los faros antiniebla, se encienden al
mismo tiempo las luces de posición y se apagan las luces
diurnas independientemente de la posición de la corona.
Se apagan presionando de nuevo el botón.
LUCES ANTINIEBLA TRASERAS fig. 56
Se encienden, con las luces de cruce o las luces antiniebla
encendidas, pulsando el botón
4. Se enciende el testigo 4
en el cuadro de instrumentos.
Se apagan pulsando nuevamente el botón o apagando las
luces de cruce y/o los faros antiniebla (donde estén pre-
vistos).
SISTEMA BLOQUEO DE COMBUSTIBLE
Actúa en caso de colisión provocando:
❒la interrupción de la alimentación de combustible con
el consiguiente apagado del motor;
❒el desbloqueo automático de las puertas;
❒el encendido de las luces interiores.
En algunas versiones la intervención del sistema se indica
con el mensaje Bloqueo combustible intervenido ver ma-
nual que se visualiza en la pantalla.
Inspeccione cuidadosamente el vehículo para asegurarse
de que no haya pérdidas de combustible, por ejemplo en
el compartimiento del motor, debajo del vehículo o cer-
ca de la zona del depósito.
MANDOS
LUCES DE EMERGENCIA
Se encienden pulsando el interruptor A-fig. 56, sin impor-
tar en qué posición se encuentra la llave de contacto. Con
dispositivo activado en el cuadro se encienden los testigos
Îy¥. Para apagarlas, vuelva a pulsar el interruptor A.
ADVERTENCIA El uso de las luces de emergencia está re-
gulado por el código de circulación vial del país en el que
se encuentra. Respete la normativa.
Frenada de emergencia
(para versiones/países donde esté previsto)
En caso de frenada de emergencia se encienden automá-
ticamente las luces de emergencia y, en el cuadro de ins-
trumentos se encienden los testigos
Îy¥. La función
se apaga automáticamente cuando la frenada deja de ser
de emergencia. Esta función cumple la normativa legisla-
tiva en materia vigente.
70
CON OCIMIE NTO
DEL VEHÍC ULO
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO Y CUIDADOS
DA

TOS TÉCNICOS ÍNDICE

71
CONOCIMIE NTO
DEL VEHÍC ULO
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DA

TOS TÉCNICOS
ÍNDICE

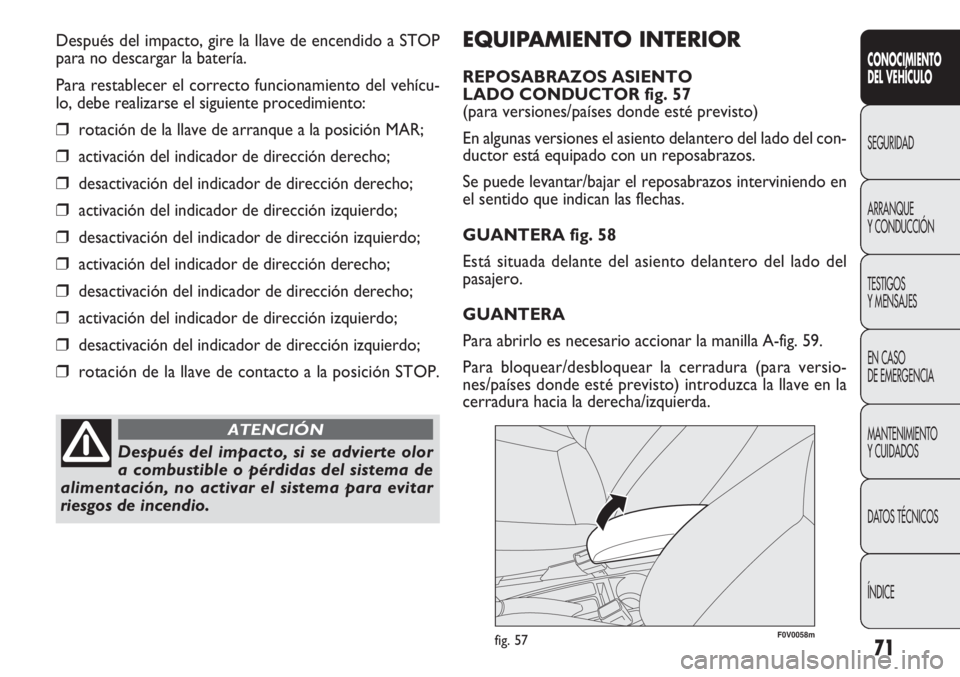

EQUIPAMIENTO INTERIOR
REPOSABRAZOS ASIENTO
LADO CONDUCTOR fig. 57
(para versiones/países donde esté previsto)
En algunas versiones el asiento delantero del lado del con-
ductor está equipado con un reposabrazos.
Se puede levantar/bajar el reposabrazos interviniendo en
el sentido que indican las flechas.
GUANTERA fig. 58
Está situada delante del asiento delantero del lado del
pasajero.
GUANTERA
Para abrirlo es necesario accionar la manilla A-fig. 59.
Para bloquear/desbloquear la cerradura (para versio-
nes/países donde esté previsto) introduzca la llave en la
cerradura hacia la derecha/izquierda.
Después del impacto, gire la llave de encendido a STOP
para no descargar la batería.
Para restablecer el correcto funcionamiento del vehícu-
lo, debe realizarse el siguiente procedimiento:
❒rotación de la llave de arranque a la posición MAR;
❒activación del indicador de dirección derecho;
❒desactivación del indicador de dirección derecho;
❒activación del indicador de dirección izquierdo;
❒desactivación del indicador de dirección izquierdo;
❒activación del indicador de dirección derecho;
❒desactivación del indicador de dirección derecho;
❒activación del indicador de dirección izquierdo;
❒desactivación del indicador de dirección izquierdo;
❒rotación de la llave de contacto a la posición STOP.
Después del impacto, si se advierte olor
a combustible o pérdidas del sistema de
alimentación, no activar el sistema para evitar
riesgos de incendio.
ATENCIÓN
F0V0058mfig. 57

F0V0060mfig. 59
F0V0059mfig. 58F0V0062mfig. 60

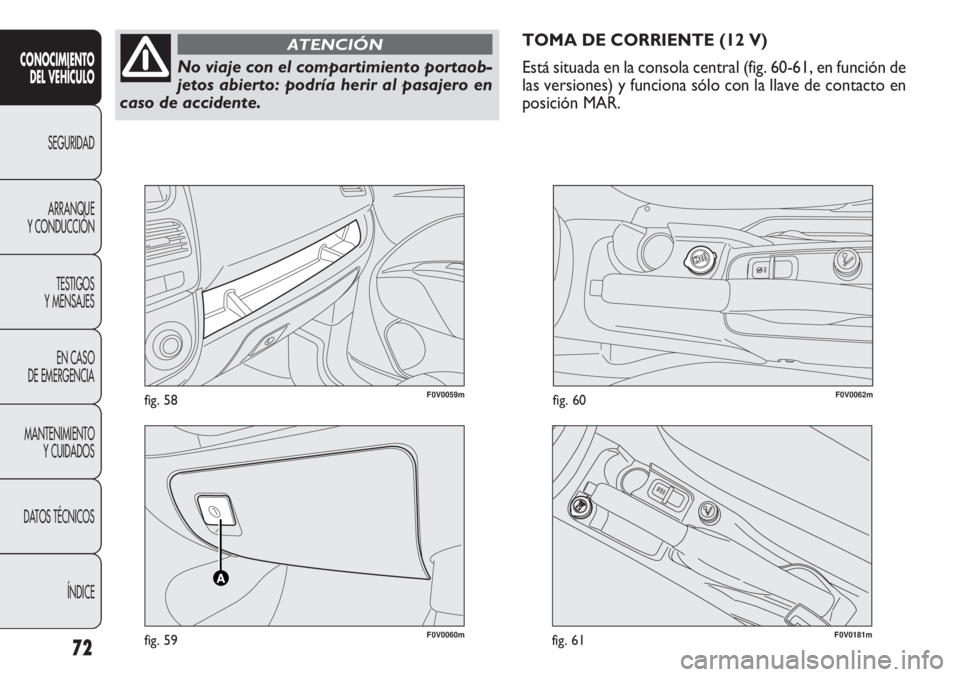

TOMA DE CORRIENTE (12 V)
Está situada en la consola central (fig. 60-61, en función de
las versiones) y funciona sólo con la llave de contacto en
posición MAR.
72
CONOCIMIE NTO
DEL VEHÍC ULO
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO Y CUIDADOS
DA

TOS TÉCNICOS ÍNDICE
No viaje con el compartimiento portaob-
jetos abierto: podría herir al pasajero en
caso de accidente.
ATENCIÓN
F0V0181mfig. 61

73
F0V0101mfig. 62
CONOCIMIE NTO
DEL VEHÍC ULO
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DA

TOS TÉCNICOS
ÍNDICE

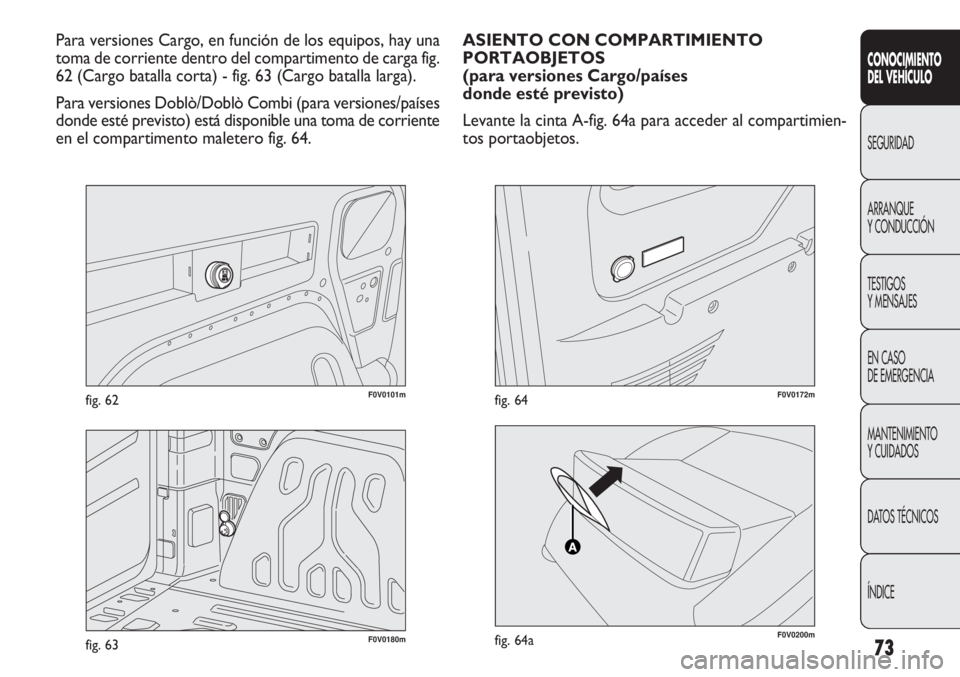

Para versiones Cargo, en función de los equipos, hay una
toma de corriente dentro del compartimento de carga fig.
62 (Cargo batalla corta) - fig. 63 (Cargo batalla larga).
Para versiones Doblò/Doblò Combi (para versiones/países
donde esté previsto) está disponible una toma de corriente
en el compartimento maletero fig. 64.
F0V0180mfig. 63
ASIENTO CON COMPARTIMIENTO
PORTAOBJETOS
(para versiones Cargo/países
donde esté previsto)
Levante la cinta A-fig. 64a para acceder al compartimien-
tos portaobjetos.
F0V0172mfig. 64
F0V0200mfig. 64a

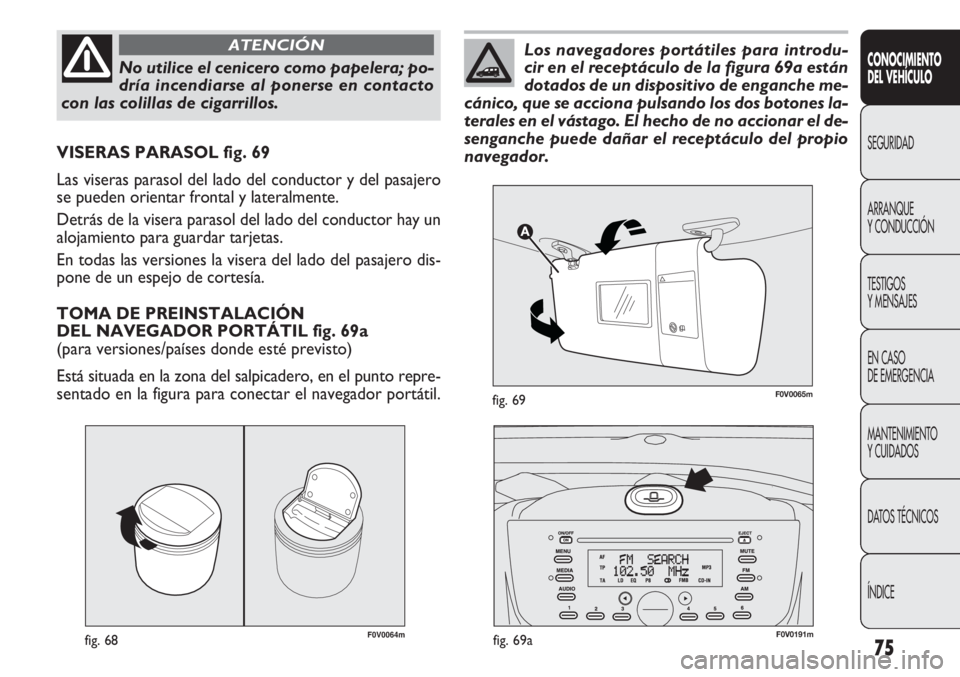

CENICERO fig. 68
(para versiones/países donde esté previsto)
Es un contenedor de plástico extraíble con apertura con
muelle, que se puede colocar en los espacios portava-
sos/portalatas situados en la consola central.
74
F0V0061mfig. 65
F0V0063mfig. 66

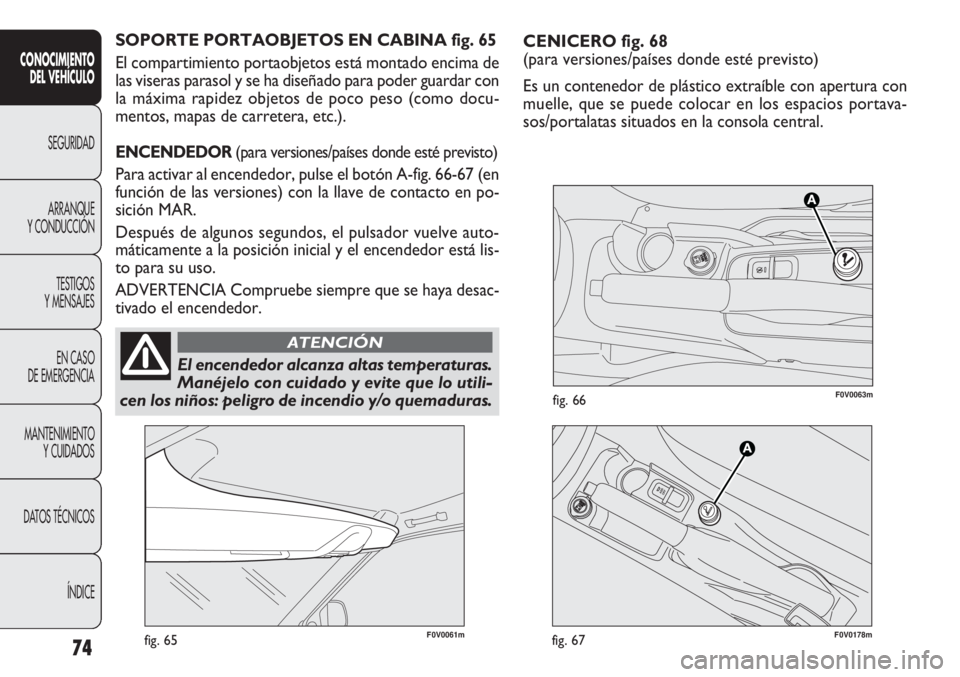

SOPORTE PORTAOBJETOS EN CABINA fig. 65
El compartimiento portaobjetos está montado encima de
las viseras parasol y se ha diseñado para poder guardar con
la máxima rapidez objetos de poco peso (como docu-
mentos, mapas de carretera, etc.).
ENCENDEDOR (para versiones/países donde esté previsto)
Para activar al encendedor, pulse el botón A-fig. 66-67 (en
función de las versiones) con la llave de contacto en po-
sición MAR.
Después de algunos segundos, el pulsador vuelve auto-
máticamente a la posición inicial y el encendedor está lis-
to para su uso.
ADVERTENCIA Compruebe siempre que se haya desac-
tivado el encendedor.
CONOCIMIE NTO
DEL VEHÍC ULO
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO Y CUIDADOS
DA

TOS TÉCNICOS ÍNDICE
El encendedor alcanza altas temperaturas.
Manéjelo con cuidado y evite que lo utili-
cen los niños: peligro de incendio y/o quemaduras.
ATENCIÓN
F0V0178mfig. 67

75
F0V0064mfig. 68
VISERAS PARASOL fig. 69
Las viseras parasol del lado del conductor y del pasajero
se pueden orientar frontal y lateralmente.
Detrás de la visera parasol del lado del conductor hay un
alojamiento para guardar tarjetas.
En todas las versiones la visera del lado del pasajero dis-
pone de un espejo de cortesía.
TOMA DE PREINSTALACIÓN
DEL NAVEGADOR PORTÁTIL fig. 69a
(para versiones/países donde esté previsto)
Está situada en la zona del salpicadero, en el punto repre-
sentado en la figura para conectar el navegador portátil.
CONOCIMIE NTO
DEL VEHÍC ULO
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DA

TOS TÉCNICOS
ÍNDICE
No utilice el cenicero como papelera; po-
dría incendiarse al ponerse en contacto
con las colillas de cigarrillos.
ATENCIÓN
F0V0191mfig. 69a
F0V0065mfig. 69
Los navegadores portátiles para introdu-
cir en el receptáculo de la figura 69a están
dotados de un dispositivo de enganche me-
cánico, que se acciona pulsando los dos botones la-
terales en el vástago. El hecho de no accionar el de-
senganche puede dañar el receptáculo del propio
navegador.

76
F0V0132mfig. 71
Para montar el atril:
❒realice el movimiento inverso acompañándolo con la
mano abierta hasta oír el clic de cierre de los engan-
ches delanteros y traseros (detalle C).
VENTANILLAS LATERALES TRASERAS
CON APERTURA PROGRESIVA
(versiones Doblò/Doblò Combi) fig. 71
Para abrirlas, proceda de la siguiente manera:
❒mueva la palanca A-fig. 71 hacia afuera hasta lograr la
apertura completa de la ventanilla;
❒empuje hacia atrás la palanca hasta oír el clic de blo-
queo.
Para cerrarlas actúe de manera inversa hasta oír el clic que
confirma el correcto reposicionamiento de la palanca.
CON OCIMIE NTO
DEL VEHÍC ULO
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO Y CUIDADOS
DA

TOS TÉCNICOS ÍNDICE
No utilice el atril en posición vertical con
el vehículo en movimiento.

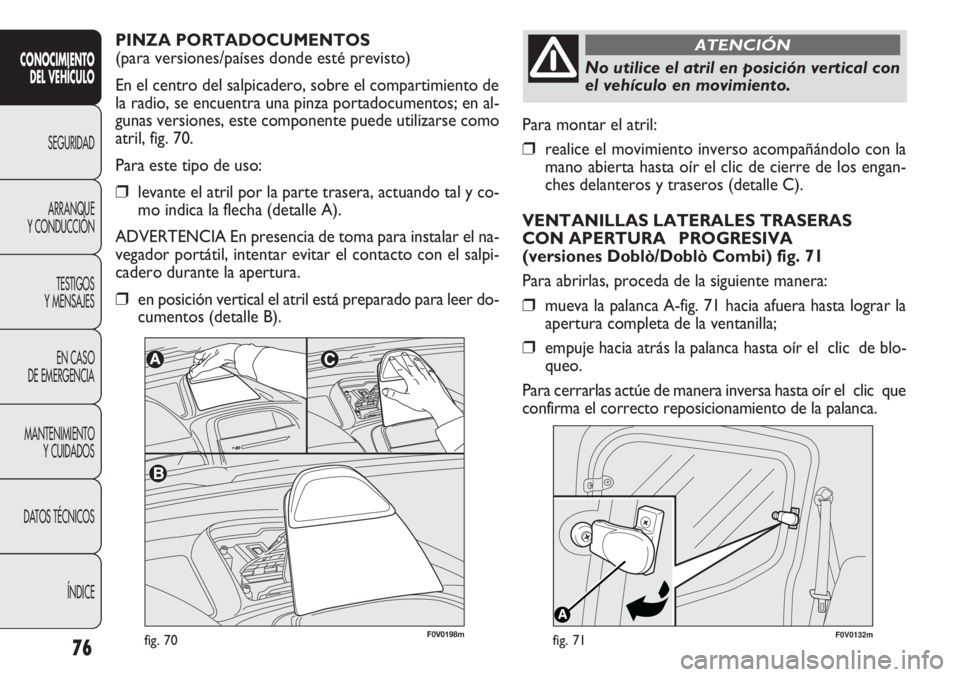

ATENCIÓNPINZA PORTADOCUMENTOS
(para versiones/países donde esté previsto)
En el centro del salpicadero, sobre el compartimiento de
la radio, se encuentra una pinza portadocumentos; en al-
gunas versiones, este componente puede utilizarse como
atril, fig. 70.
Para este tipo de uso:
❒levante el atril por la parte trasera, actuando tal y co-
mo indica la flecha (detalle A).
ADVERTENCIA En presencia de toma para instalar el na-
vegador portátil, intentar evitar el contacto con el salpi-
cadero durante la apertura.
❒en posición vertical el atril está preparado para leer do-
cumentos (detalle B).
F0V0198mfig. 70
