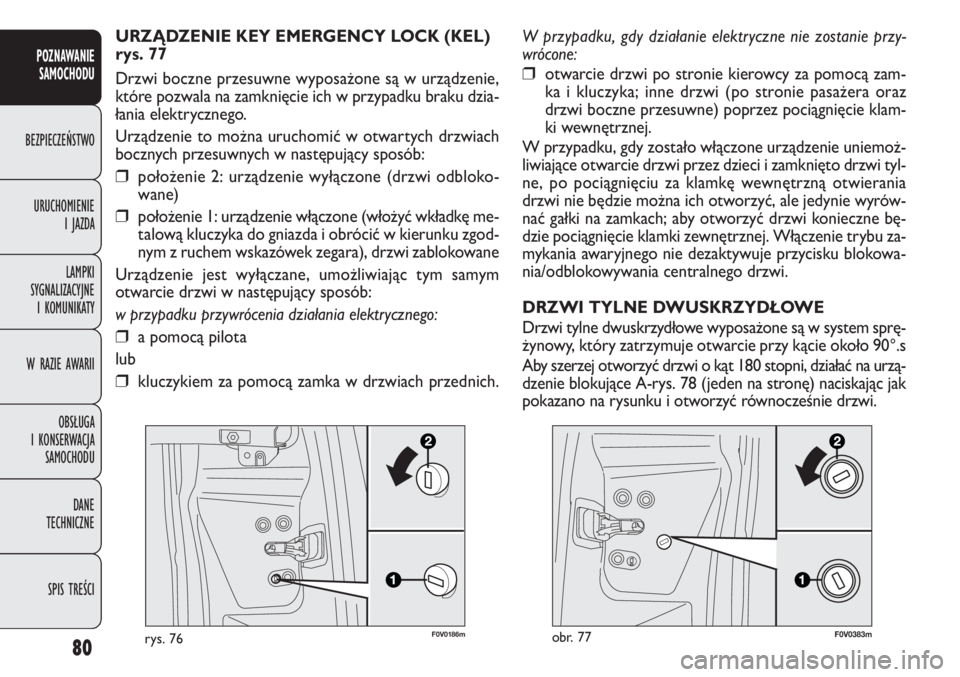

URZĄDZENIE KEY EMERGENCY LOCK (KEL)
rys. 77
Drzwi boczne przesuwne wyposażone są w urządzenie,
które pozwala na zamknięcie ich w przypadku braku dzia-
łania elektrycznego.
Urządzenie to można uruchomić w otwartych drzwiach
bocznych przesuwnych w następujący sposób:
❒położenie 2: urządzenie wyłączone (drzwi odbloko-
wane)
❒położenie 1: urządzenie włączone (włożyć wkładkę me-
talową kluczyka do gniazda i obrócić w kierunku zgod-
nym z ruchem wskazówek zegara), drzwi zablokowane
Urządzenie jest wyłączane, umożliwiając tym samym
otwarcie drzwi w następujący sposób:
w przypadku przywrócenia działania elektrycznego:
❒a pomocą pilota
lub
❒kluczykiem za pomocą zamka w drzwiach przednich.
F0V0383mobr. 77
W przypadku, gdy działanie elektryczne nie zostanie przy-
wrócone:
❒otwarcie drzwi po stronie kierowcy za pomocą zam-
ka i kluczyka; inne drzwi (po stronie pasażera oraz
drzwi boczne przesuwne) poprzez pociągnięcie klam-
ki wewnętrznej.
W przypadku, gdy zostało włączone urządzenie uniemoż-
liwiające otwarcie drzwi przez dzieci i zamknięto drzwi tyl-
ne, po pociągnięciu za klamkę wewnętrzną otwierania
drzwi nie będzie można ich otworzyć, ale jedynie wyrów-
nać gałki na zamkach; aby otworzyć drzwi konieczne bę-
dzie pociągnięcie klamki zewnętrznej. Włączenie trybu za-
mykania awaryjnego nie dezaktywuje przycisku blokowa-
nia/odblokowywania centralnego drzwi.
DRZWI TYLNE DWUSKRZYDŁOWE
Drzwi tylne dwuskrzydłowe wyposażone są w system sprę-
żynowy, który zatrzymuje otwarcie przy kącie około 90°.s
Aby szerzej otworzyć drzwi o kąt 180 stopni, działać na urzą-
dzenie blokujące A-rys. 78 (jeden na stronę) naciskając jak
pokazano na rysunku i otworzyć równocześnie drzwi.
