67

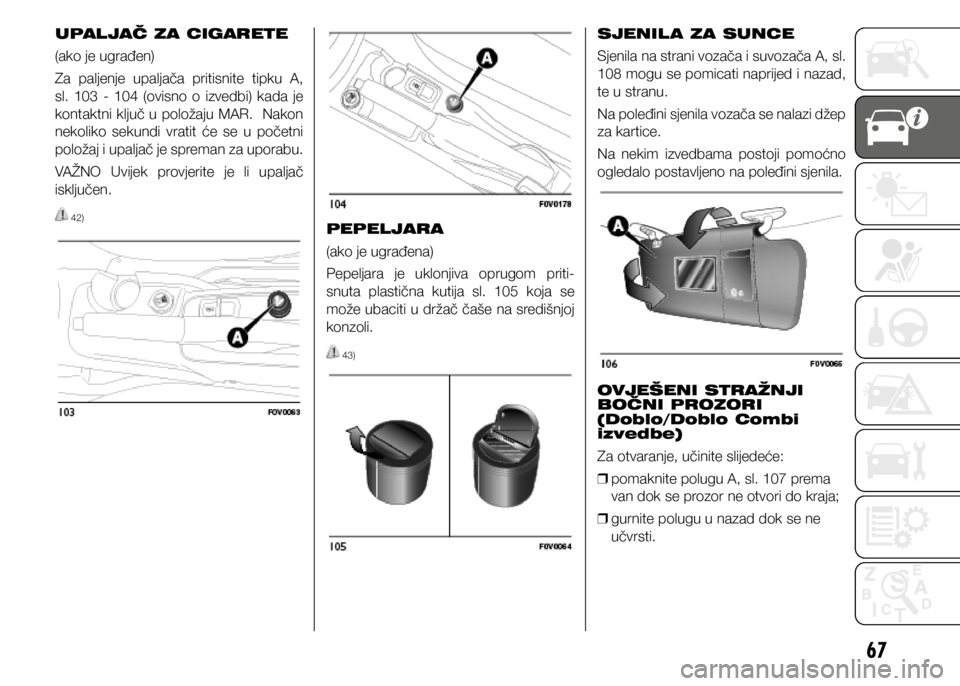

UPALJAČ ZA CIGARETE
(ako je ugrađen)
Za paljenje upaljača pritisnite tipku A,
sl. 103 - 104 (ovisno o izvedbi) kada je
kontaktni ključ u položaju MAR. Nakon
nekoliko sekundi vratit će se u početni
položaj i upaljač je spreman za uporabu.
VAŽNO Uvijek provjerite je li upaljač
isključen.
42)PEPELJARA
(ako je ugrađena)
Pepeljara je uklonjiva oprugom priti-
snuta plastična kutija sl. 105 koja se
može ubaciti u držač čaše na središnjoj
konzoli.
43)
SJENIL A ZA SUNCE
Sjenila na strani vozača i suvozača A, sl.
108 mogu se pomicati naprijed i nazad,
te u stranu.
Na poleđini sjenila vozača se nalazi džep
za kartice.
Na nekim izvedbama postoji pomoćno
ogledalo postavljeno na poleđini sjenila.
OVJEŠENI STRAŽNJI
BOČNI PROZORI
(Doblo/Doblo Combi
izvedbe)
Za otvaranje, učinite slijedeće:
❒ pomaknite polugu A, sl. 107 prema
van dok se prozor ne otvori do kraja;

❒ gurnite polugu u nazad dok se ne
učvrsti.

68

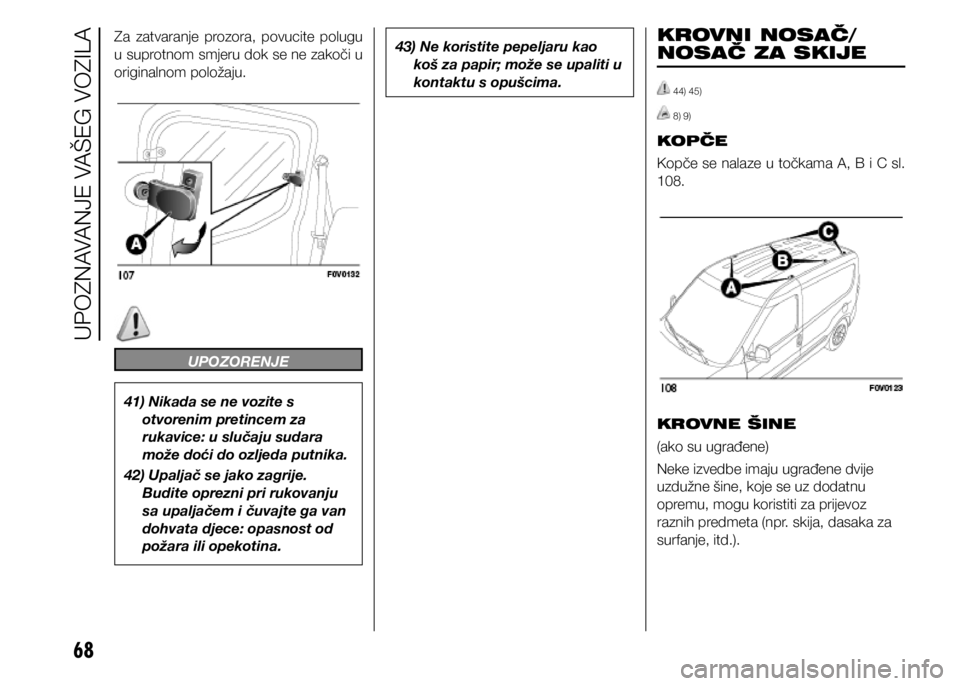

Za zatvaranje prozora, povucite polugu
u suprotnom smjeru dok se ne zakoči u
originalnom položaju.
UPOZORENJE
41) Nikada se ne vozite s otvorenim pretincem za
rukavice: u slučaju sudara
može doći do ozljeda putnika.
42) Upaljač se jako zagrije. Budite oprezni pri rukovanju
sa upaljačem i čuvajte ga van
dohvata djece: opasnost od
požara ili opekotina.
43) Ne koristite pepeljaru kao koš za papir; može se upaliti u
kontaktu s opušcima.KROVNI NOSAČ/
NOSAČ ZA SKIJE
44) 45)
8) 9)
KOPČE
Kopče se nalaze u točkama A, B i C sl.
108.
KROVNE ŠINE
(ako su ugrađene)
Neke izvedbe imaju ugrađene dvije
uzdužne šine, koje se uz dodatnu
opremu, mogu koristiti za prijevoz
raznih predmeta (npr. skija, dasaka za
surfanje, itd.).
UPOZNAVANJE VA

69
UPOZORENJE
41) Strogo se pridržavajte zakonskih propisa koji
se odnos na maksimalne
dimenzije prevoženog tereta.
45) Nakon što prijeđete nekoliko kilometara, provjerite jesu li
pričvrsni vijci zategnuti.
VAŽNO
8) Pravilno rasporedite teret prilikom prevoženja tereta,
imajte na umu da se prilikom
prijevoza tereta povećava
osjetljivost vozila na bočne
udare vjetra.
9) Nikad ne prekoračujte maksimalno dozvoljenu
nosivost (pogledajte
“Tehničke specifikacije”).
PREDNJA SVJETL A
PODEŠAVANJE VISINE
SVJETLOSNOG SNOPA
Pravilan položaj svjetlosnog snopa je
vrlo važan za udobnost i sigurnost,
ne samo za vozača već isto tako i za
ostale sudionike u prometu. Kako bi se
osigurala najbolja vidljivost kako za Vas
tako i za ostale sudionike u prometu
svjetla za vožnju se moraju pravilno
podesiti. Za pravilno podešavanje svje-
tala za vožnju obratite se ovlaštenome
servisu Fiata.
PODEŠAVANJE NAGIBA
Uređaj je moguće koristiti samo kada je
kontakt ključ u položaju MAR i kada su
pri tome upaljena svjetla.
Kada je vozilo natovareno, ono se na-
gne prema nazad, što znači da se snop
svjetala podigne. U ovom slučaju po-
trebno je spustiti snop svjetla u ispravan
položaj. Podešavanje visine
snopa prednjih svjetala
Za podešavanje, pritisnite tipke
i
sl. 109 na kontrolnoj ploči.
Zaslon koji se nalazi na ploči sa instru-
mentima pruža vizualnu indikaciju polo-
žaja tijekom postupka namještanja.
Položaj 0 - jedna ili više osoba na pred-
njim sjedalima.
Položaj 1 - pet osoba.
Položaj 2 - pet osoba + teret u prtljažniku.
Položaj 3 - vozač + maksimalno dozvo-
ljeni teret u prtljažniku.
VAŽNO Provjerite položaj snopa svje-
tla nakon svake promjene tereta koji
prevozite.
SMJER SVJETAL A ZA
MAGLU
(ako su ugrađena)
Kontaktirajte ovlašteni Fiatov servis
radi provjere visine snopa i po potrebi
namještanja.

70

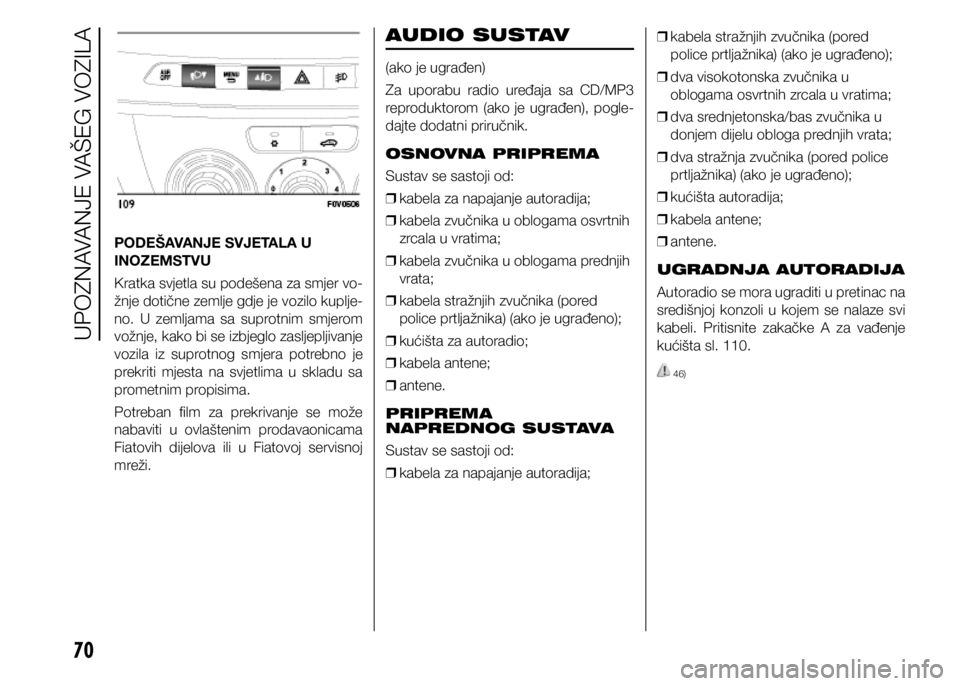

PODEŠAVANJE SVJETALA U
INOZEMSTVU
Kratka svjetla su podešena za smjer vo-
žnje dotične zemlje gdje je vozilo kuplje-
no. U zemljama sa suprotnim smjerom
vožnje, kako bi se izbjeglo zasljepljivanje
vozila iz suprotnog smjera potrebno je
prekriti mjesta na svjetlima u skladu sa
prometnim propisima.
Potreban film za prekrivanje se može
nabaviti u ovlaštenim prodavaonicama
Fiatovih dijelova ili u Fiatovoj servisnoj
mreži.
AUDIO SUSTAV
(ako je ugrađen)
Za uporabu radio uređaja sa CD/MP3
reproduktorom (ako je ugrađen), pogle-
dajte dodatni priručnik.
OSNOVNA PRIPREMA
Sustav se sastoji od:
❒ kabela za napajanje autoradija;

❒ kabela zvučnika u oblogama osvrtnih
zrcala u vratima;

❒ kabela zvučnika u oblogama prednjih
vrata;

❒ kabela stražnjih zvučnika (pored
police prtljažnika) (ako je ugrađeno);

❒ kućišta za autoradio;

❒ kabela antene;

❒ antene.
PRIPREMA
NAPREDNOG SUSTAVA
Sustav se sastoji od:
❒ kabela za napajanje autoradija;
❒ kabela stražnjih zvučnika (pored
police prtljažnika) (ako je ugrađeno);

❒ dva visokotonska zvučnika u
oblogama osvrtnih zrcala u vratima;

❒ dva srednjetonska/bas zvučnika u
donjem dijelu obloga prednjih vrata;

❒ dva stražnja zvučnika (pored police
prtljažnika) (ako je ugrađeno);

❒ kućišta autoradija;

❒ kabela antene;

❒ antene.
UGRADNJA AUTORADIJA
Autoradio se mora ugraditi u pretinac na
središnjoj konzoli u kojem se nalaze svi
kabeli. Pritisnite zakačke A za vađenje
kućišta sl. 110.
46)
UPOZNAVANJE VAŠEG VOZILA

71
UPOZORENJE
46) Za spajanje postojećih kabela
u vozilu, kontaktirajte ovlašteni
Fiatov servis kako bi se spriječili
bilo kakvi problemi, koji bi mogli
ugroziti sigurnost vozila.

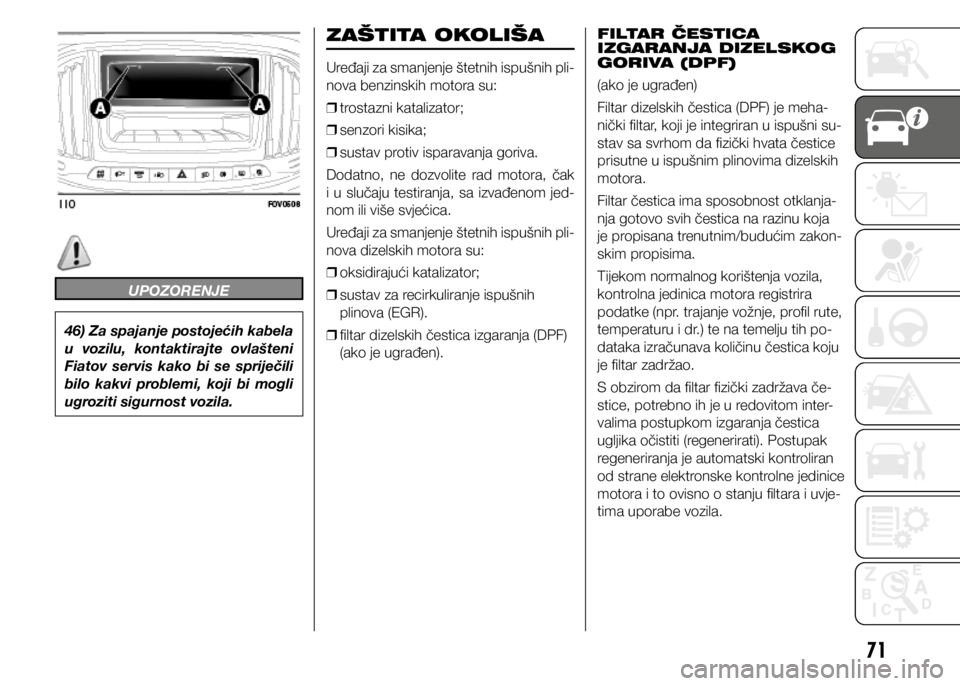

ZAŠTITA OKOLIŠA
Uređaji za smanjenje štetnih ispušnih pli-
nova benzinskih motora su:
❒ trostazni katalizator;

❒ senzori kisika;

❒ sustav protiv isparavanja goriva.
Dodatno, ne dozvolite rad motora, čak
i u slučaju testiranja, sa izvađenom jed-
nom ili više svjećica.
Uređaji za smanjenje štetnih ispušnih pli-
nova dizelskih motora su:
❒ oksidirajući katalizator;

❒ sustav za recirkuliranje ispušnih
plinova (EGR).

❒ filtar dizelskih čestica izgaranja (DPF)
(ako je ugrađen). FILTAR ČESTICA
IZGARANJA DIZELSKOG
GORIVA (DPF)
(ako je ugrađen)
Filtar dizelskih čestica (DPF) je meha-
nički filtar, koji je integriran u ispušni su-
stav sa svrhom da fizički hvata čestice
prisutne u ispušnim plinovima dizelskih
motora.
Filtar čestica ima sposobnost otklanja-
nja gotovo svih čestica na razinu koja
je propisana trenutnim/budućim zakon-
skim propisima.
Tijekom normalnog korištenja vozila,
kontrolna jedinica motora registrira
podatke (npr. trajanje vožnje, profil rute,
temperaturu i dr.) te na temelju tih po-
dataka izračunava količinu čestica koju
je filtar zadržao.
S obzirom da filtar fizički zadržava če-
stice, potrebno ih je u redovitom inter
-
valima postupkom izgaranja čestica
ugljika očistiti (regenerirati). Postupak
regeneriranja je automatski kontroliran
od strane elektronske kontrolne jedinice
motora i to ovisno o stanju filtara i uvje-
tima uporabe vozila.

72
Tijekom izvođenja postupka regenerira-
nja moguće su sljedeće pojave: lagano
povećanje broja okretaja na praznom
hodu, aktiviranje ventilatora, malo pove-
ćanje dima iz ispuha, visoko povećanje
temperature ispuha.
Ove pojave se ne trebaju smatrati ne-
pravilnostima te one ne utječu na per-
formanse vozila i onečišćenje okoliša.
Ako se na zaslonu prikaže predviđena
poruka, pogledajte pod “Svjetla i poru-
ke upozorenja”.
UPOZNAVANJE VA

73
UPOZNAVANJE PLOČE SA INSTRUMENTIMA
Ovo poglavlje priručnika daje vam sve
informacije koje trebate za razumijeva-
nje, interpretiranje i pravilnu uporabu
ploče sa instrumentima.KONTROLNA.PLOČA.I.INSTRUMENTI..
74
DIGITALNI.ZASLON............................
77
MULTIFUNKCIJSKI.ZASLON.............. 81
PUTNO.RAČUNALO........................... 89
EOBD.SUSTAV................................... 91
SIGNALI.I.PORUKE.UPOZORENJA .. .92
-.NISKA.RAZINA.KOČIONE.TEKUĆINE/ .
UKLJUČENA.RUČNA.KOČNICA.......... 92
-.KVAR.EBD.SUSTAVA............................ 93
-.KVAR.ZRAČNOG.JASTUKA.................. 93
-.UPOZORENJE.NA.VEZANJE. SIGURNOSNOG.POJASA.................... 94
-.PREVISOKA.TEMPERATURA. RASHLADNE.TEKUĆINE.MOTORA...... 95
-.PRAZAN.AKUMULATOR....................... 95
-.NISKI.TLAK.MOTORNOG.ULJA ............96
-.LOŠA.KVALITETA.MOTORNOG.ULJA.. 96
-.UPOZORENJE.NA.OTVORENA.VRATA. 97
-.KVAR.SUSTAVA.UBRIZGAVANJA/EOBD. SUSTAVA............................................... 98
-.KVAR.ABS.SUSTAVA............................. 99
-.NISKA.RAZINA.GORIVA........................ 99
-.KVAR.GRIJAČA/ZAGRIJAVANJA.. GORIVA............................................... 100
-.VODA.U.FILTRU.DIZELSKOG.. GORIVA............................................... 100
-.KVAR.U.SUSTAVU.ZAŠTITE.VOZILA.–. FIAT.CODE.......................................... 101
-.STRAŽNJA.SVJETLA.ZA.MAGLU........ 101
-.OPĆI.KVAR.......................................... 101
-.ČIŠĆENJE.FILTRA.ČESTICA.(DPF).U. TIJEKU................................................ 102
-.ISTROŠENE.OBLOGE.KOČNICA .......103 -.ASR.SUSTAV.ISKLJUČEN...................
103
-.AKTIVIRAN.TRACTION.PLUS.. SUSTAV............................................... 104
-.TPMS................................................... 104
-.KVAR.PARKIRNIH.SENZORA.............. 105
-.KVAR.START&STOP.SUSTAVA........... 105
-.KRATKA.PREDNJA.SVJETLA ..............106
-.FOLLOW.ME.HOME.FUNKCIJA......... 106
-.LIJEVI.POKAZIVAČ.SMJERA............... 107
-.DESNI.POKAZIVAČ.SMJERA.............. 107
-.SVJETLA.ZA.MAGLU........................... 107
-.REGULATOR.BRZINE.. (TEMPOMAT)...................................... 107
-.DUGA.SVJETLA .................................. 108

74

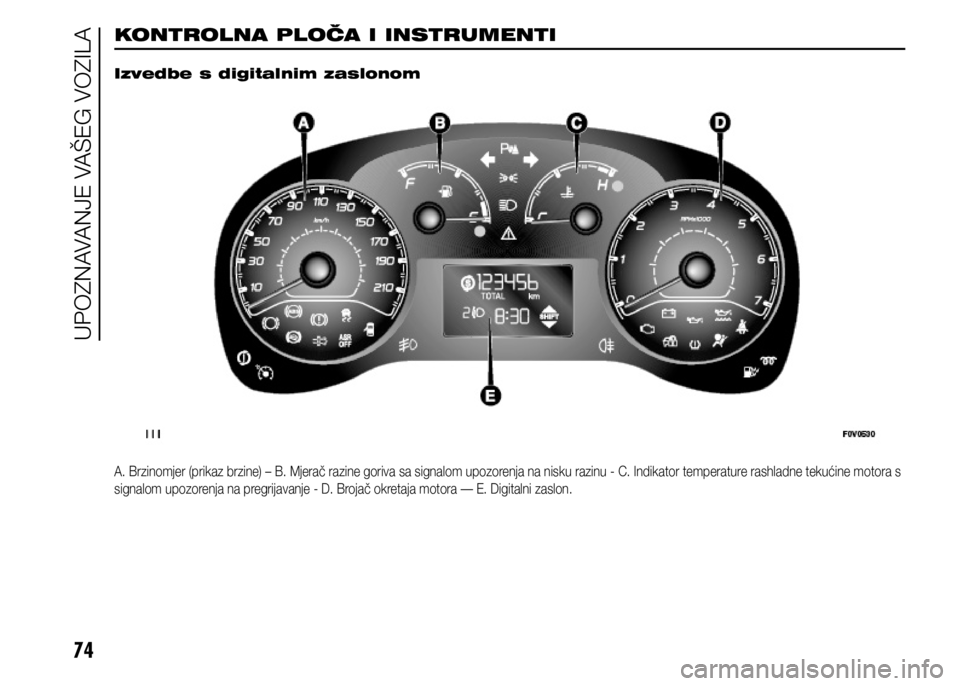

KONTROLNA PLOČA I INSTRUMENTI
Izvedbe s digitalnim zaslonom
A. Brzinomjer (prikaz brzine) – B. Mjerač razine goriva sa signalom upozorenja na nisku razinu - C. Indikator temperature rashladne tekućine motora s
signalom upozorenja na pregrijavanje - D. Brojač okretaja motora –– E. Digitalni zaslon.
UPOZNA

75

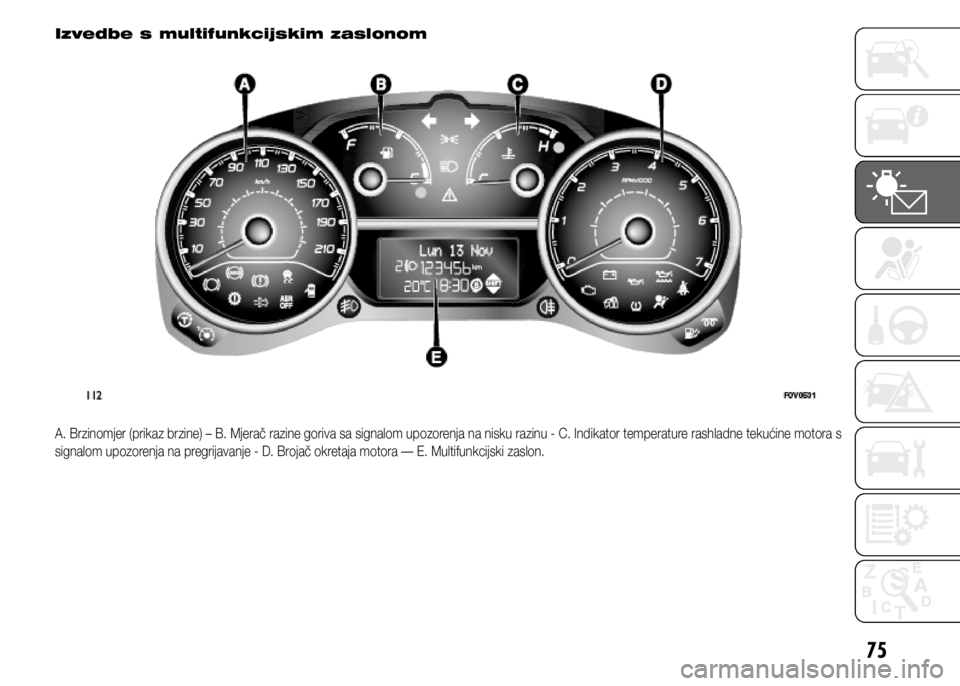

Izvedbe s multifunkcijskim zaslonom
A. Brzinomjer (prikaz brzine) – B. Mjerač razine goriva sa signalom upozorenja na nisku razinu - C. Indikator temperature rashladne tekućine motora s
signalom upozorenja na pregrijavanje - D. Brojač okretaja motora –– E. Multifunkcijski zaslon.

76
BRZINOMJER (prikaz
brzine)
Indikator pokazuje brzinu kretanja
vozila.
BROJAČ OKRETAJA
MOTORA
Indikator prikazuje broj okretaja motora
u minuti.
VAŽNO Sustav upravljanja elektronskim
ubrizgavanjem goriva postupno prekida
dotok goriva kada je motor “u području
previsokih okretaja” što za posljedicu
ima postupni gubitak snage motora.
Kada motor radi na praznom hodu,
brojač okretaja može pokazati poste-
peno ili iznenadno povećanje broja
okretaja.
To je normalno i događa se kod normal-
nog rada, npr. kad se uključi sistem
klima uređaja ili ventilator. U ovim slu-
čajevima, mala promjena broja okretaja
u praznom hodu pomaže da sačuvate
napunjenost akumulatora.
POKAZIVAČ RAZINE GORIVA
Pokazuje količinu goriva u spremniku.
E - prazan spremnik.F - pun spremnik (pogledajte opis u
odlomku ”Dolijevanje goriva” u ovom
poglavlju).
Upozoravajući signal rezerve se pali
kako bi se signaliziralo da je u spremni-
ku preostalo otprilike 8-10 litara goriva.
Ne putujte sa skoro praznim spre-
mnikom goriva jer bi nestanak goriva
mogao oštetiti katalizator.
VAŽNO Ako kazaljka dosegne vrijed-
nost E, a da pri tome trepće upozo-
ravajući signal A, znači da je prisutan
kvar u sustavu. Radi provjere sustava
obratite se ovlaštenome servisu Fiata.
POKAZIVAČ
TEMPERATURE
RASHL ADNE TEKUĆINE
MOTORA
Pokazuje temperaturu rashladne tekući-
ne motora, a mjerenje započinje kad
temperatura tekućine dosegne otprilike
50 ºC.
U normalnim uvjetima kazaljka se treba
nalaziti na središnjim vrijednostima
skale ovisno o uvjetima rada.
C - Niska temperatura rashladne teku-
ćine motora.
H - Previsoka temperatura rashladne
tekućine motora.Paljenje upozoravajućeg signala (u
određenim izvedbama zajedno sa
porukom na zaslonu) ukazuje na to da
je došlo do prekomjernog povećanja
temperature rashladne tekućine; u
tom slučaju ugasite motor i obratite se
ovlaštenom servisu Fiata.
10)
VAŽNO
10) Ako kazaljka dosegne
crveno područje, odmah se
zaustavite i ugasite motor
te se obratite ovlaštenome
servisu Fiata.
