FIAT DUCATO 2008 Instrukcja obsługi (in Polish)

90
POZNAWANIE
SAMOCHODU
BEZPIECZE¡STWO
URUCHAMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBS¸UGA I
KONSERWACJA
SAMOCHODU
DANE TECHNICZNE
SPIS TREÂCI
F0N0049mrys. 94

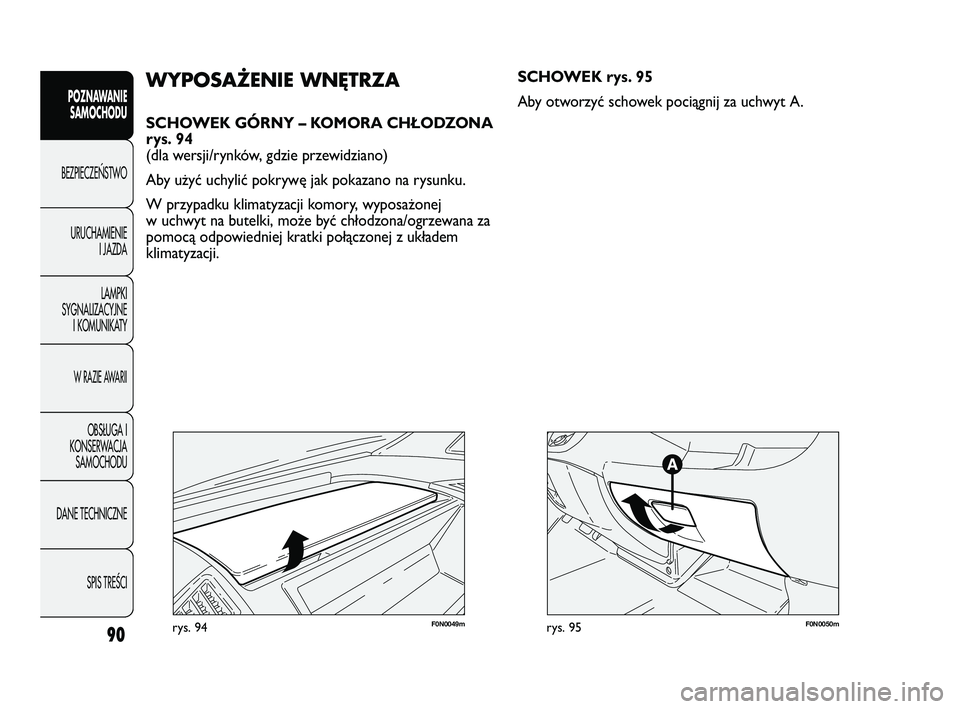

WYPOSAŻENIE WNĘTRZA
SCHOWEK GÓRNY – KOMORA CHŁODZONA
rys. 94
(dla wersji/rynków, gdzie przewidziano)
Aby użyć uchylić pokrywę jak pokazano na rysunku.
W przypadku klimatyzacji komory, wyposażonej
w uchwyt na butelki, może być chłodzona/ogrzewana za
pomocą odpowiedniej kratki połączonej z układem
klimatyzacji.SCHOWEK rys. 95
Aby otworzyć schowek pociągnij za uchwyt A.
F0N0050mrys. 95
037-128 DUCATO LUM PL 7ed.qxd 6/21/10 6:12 PM Strona 90

91
POZNAWANIE
SAMOCHODU
BEZPIECZE¡STWO
URUCHAMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBS¸UGA
I KONSERWACJA
SAMOCHODU
DANE TECHNICZNE
SPIS TREÂCI
F0N0051mrys. 96

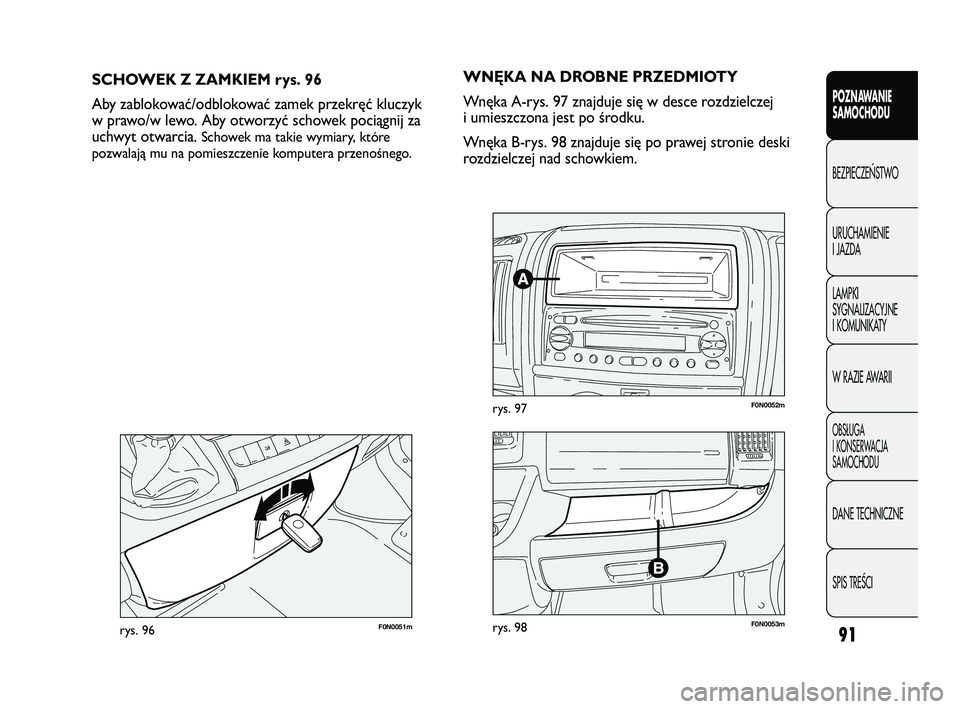

SCHOWEK Z ZAMKIEM rys. 96
Aby zablokować/odblokować zamek przekręć kluczyk
w prawo/w lewo. Aby otworzyć schowek pociągnij za
uchwyt otwarcia.
Schowek ma takie wymiary, które
pozwalają mu na pomieszczenie komputera przenośnego.
WNĘKA NA DROBNE PRZEDMIOTY
Wnęka A-rys. 97 znajduje się w desce rozdzielczej
i umieszczona jest po środku.
Wnęka B-rys. 98 znajduje się po prawej stronie deski
rozdzielczej nad schowkiem.
F0N0052mrys. 97
F0N0053mrys. 98
037-128 DUCATO LUM PL 7ed.qxd 6/21/10 6:12 PM Strona 91

F0N0128mrys. 99F0N0134mrys. 100
SZUFLADA POD SIEDZENIEM PRZEDNIM
PO STRONIE PASAŻERA rys. 100
W celu użycia szuflady, należy:
❒otworzyć pokrywę A i wyjąć ją, jak pokazano na
rysunku;
❒obrócić w lewo pokrętło blokujące B i wyjąć, aby
umożliwić wysunięcie szuflady.
92
POZNAWANIE
SAMOCHODU
BEZPIECZE¡STWO
URUCHAMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBS¸UGA I
KONSERWACJA
SAMOCHODU
DANE TECHNICZNE
SPIS TREÂCI

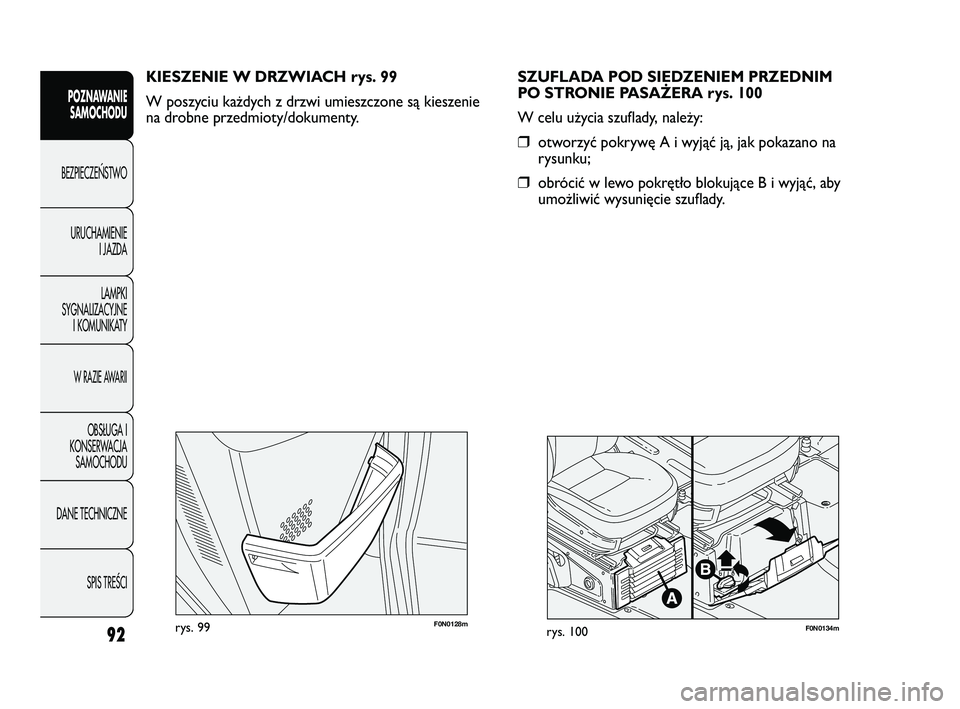

KIESZENIE W DRZWIACH rys. 99
W poszyciu każdych z drzwi umieszczone są kieszenie
na drobne przedmioty/dokumenty.
037-128 DUCATO LUM PL 7ed.qxd 6/21/10 6:12 PM Strona 92

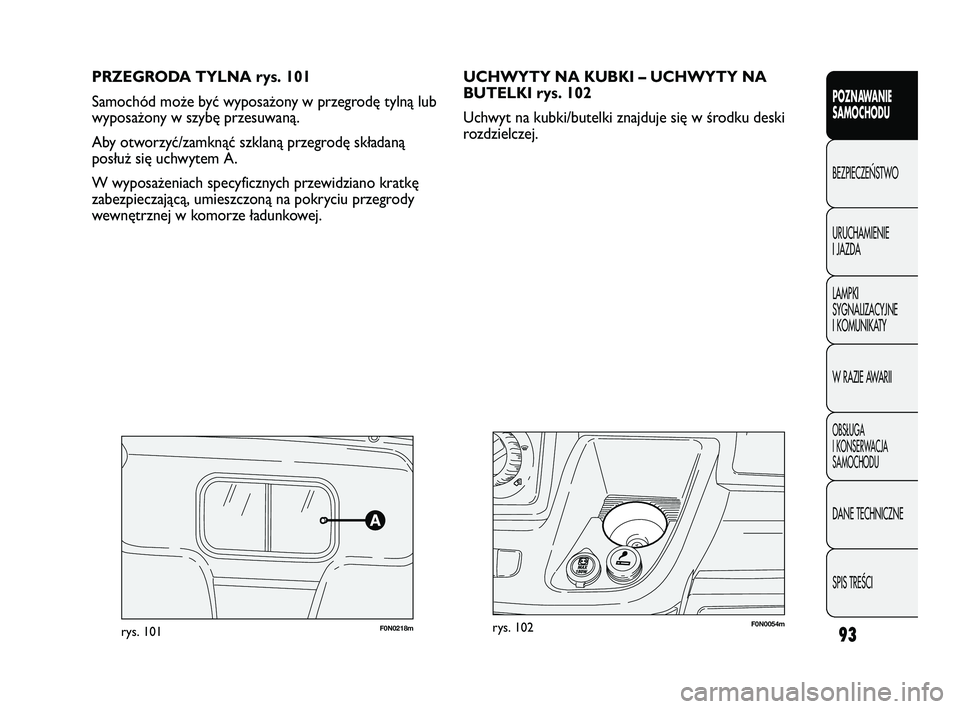

PRZEGRODA TYLNA rys. 101
Samochód może być wyposażony w przegrodę tylną lub
wyposażony w szybę przesuwaną.
Aby otworzyć / zamknąć szklaną przegrodę składaną
posłuż się uchwytem A.
W wyposażeniach specyficznych przewidziano kratkę
zabezpieczającą, umieszczoną na pokryciu przegrody
wewnętrznej w komorze ładunkowej.
F0N0218mrys. 101
UCHWYTY NA KUBKI – UCHWYTY NA
BUTELKI rys. 102
Uchwyt na kubki/butelki znajduje się w środku deski
rozdzielczej.
93
POZNAWANIE
SAMOCHODU
BEZPIECZE¡STWO
URUCHAMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBS¸UGA
I KONSERWACJA
SAMOCHODU
DANE TECHNICZNE
SPIS TREÂCI
F0N0054mrys. 102
037-128 DUCATO LUM PL 7ed.qxd 6/21/10 6:12 PM Strona 93

94
POZNAWANIE
SAMOCHODU
BEZPIECZE¡STWO
URUCHAMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBS¸UGA I
KONSERWACJA
SAMOCHODU
DANE TECHNICZNE
SPIS TREÂCI
F0N0146mrys. 104F0N0055mrys. 103

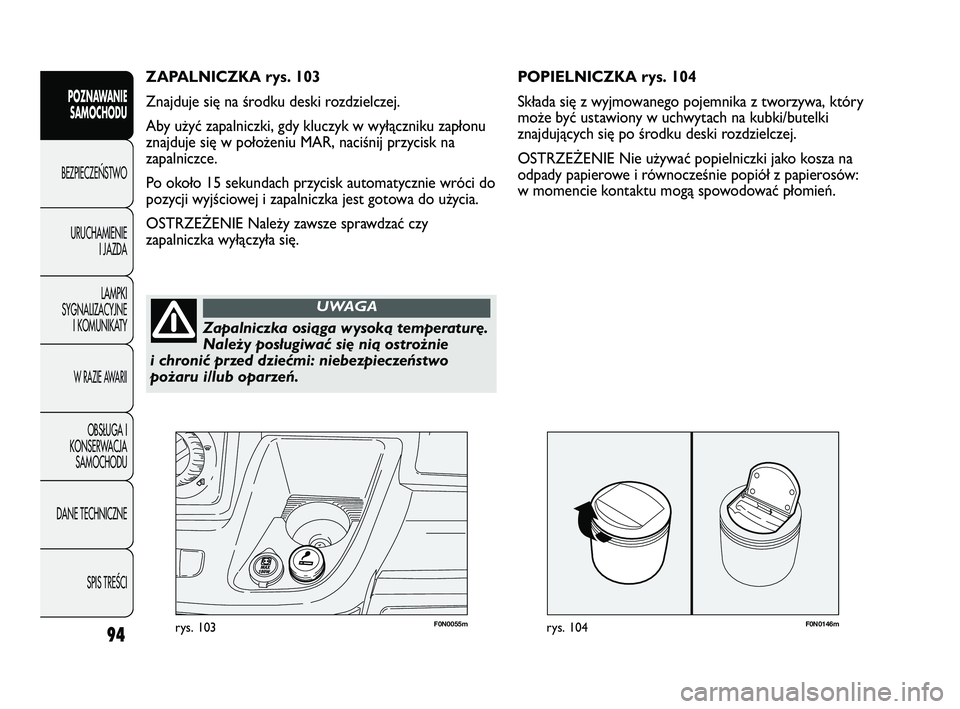

POPIELNICZKA rys. 104
Składa się z wyjmowanego pojemnika z tworzywa, który
może być ustawiony w uchwytach na kubki/butelki
znajdujących się po środku deski rozdzielczej.
OSTRZEŻENIE Nie używać popielniczki jako kosza na
odpady papierowe i równocześnie popiół z papierosów:
w momencie kontaktu mogą spowodować płomień. ZAPALNICZKA rys. 103
Znajduje się na środku deski rozdzielczej.
Aby użyć zapalniczki, gdy kluczyk w wyłączniku zapłonu
znajduje się w położeniu MAR, naciśnij przycisk na
zapalniczce.
Po około 15 sekundach przycisk automatycznie wróci do
pozycji wyjściowej i zapalniczka jest gotowa do użycia.
OSTRZEŻENIE Należy zawsze sprawdzać czy
zapalniczka wyłączyła się.
Zapalniczka osiąga wysoką temperaturę.
Należy posługiwać się nią ostrożnie
i chronić przed dziećmi: niebezpieczeństwo
pożaru i/lub oparzeń.
UWAGA
037-128 DUCATO LUM PL 7ed.qxd 6/21/10 6:12 PM Strona 94

95
POZNAWANIE
SAMOCHODU
BEZPIECZE¡STWO
URUCHAMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBS¸UGA
I KONSERWACJA
SAMOCHODU
DANE TECHNICZNE
SPIS TREÂCI
F0N0057mrys. 106F0N0056mrys. 105

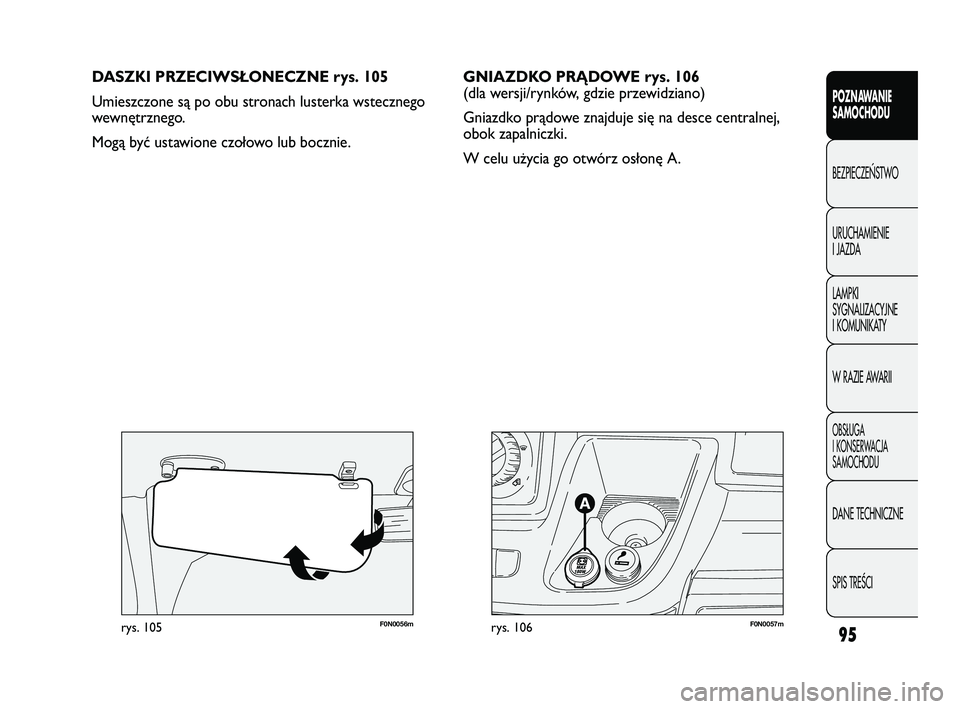

DASZKI PRZECIWSŁONECZNE rys. 105
Umieszczone są po obu stronach lusterka wstecznego
wewnętrznego.
Mogą być ustawione czołowo lub bocznie.GNIAZDKO PRĄDOWE rys. 106
(dla wersji/rynków, gdzie przewidziano)
Gniazdko prądowe znajduje się na desce centralnej,
obok zapalniczki.
W celu użycia go otwórz osłonę A.
037-128 DUCATO LUM PL 7ed.qxd 6/21/10 6:12 PM Strona 95

96
POZNAWANIE
SAMOCHODU
BEZPIECZE¡STWO
URUCHAMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBS¸UGA I
KONSERWACJA
SAMOCHODU
DANE TECHNICZNE
SPIS TREÂCI

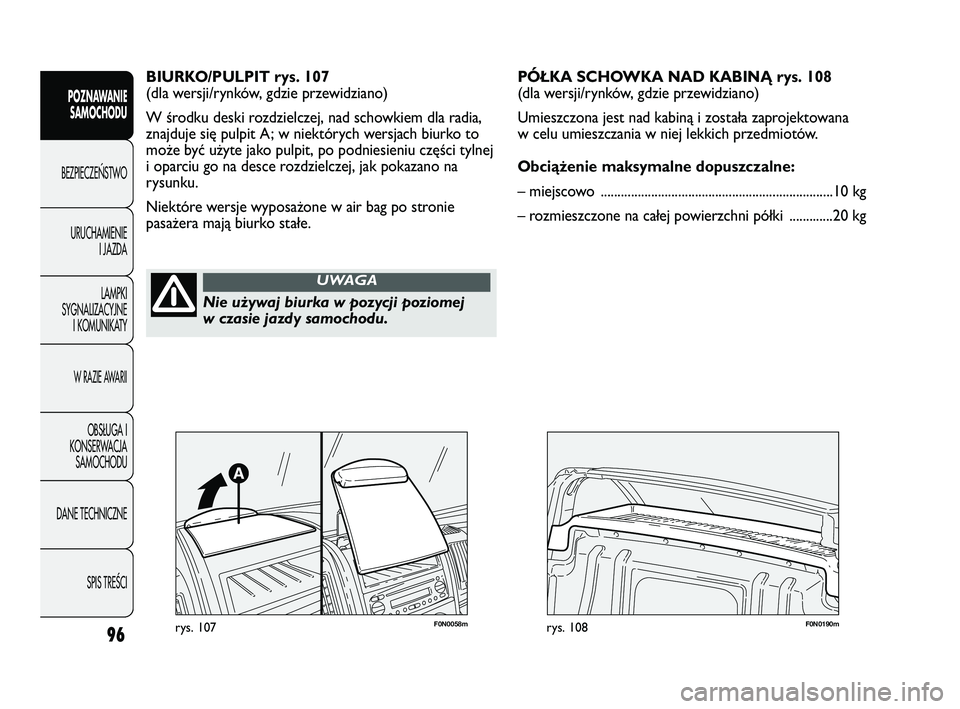

BIURKO/PULPIT rys. 107
(dla wersji/rynków, gdzie przewidziano)
W środku deski rozdzielczej, nad schowkiem dla radia,
znajduje się pulpit A; w niektórych wersjach biurko to
może być użyte jako pulpit, po podniesieniu części tylnej
i oparciu go na desce rozdzielczej, jak pokazano na
rysunku.
Niektóre wersje wyposażone w air bag po stronie
pasażera mają biurko stałe.
Nie używaj biurka w pozycji poziomej
w czasie jazdy samochodu.
UWAGA
PÓŁKA SCHOWKA NAD KABINĄ rys. 108
(dla wersji/rynków, gdzie przewidziano)
Umieszczona jest nad kabiną i została zaprojektowana
w celu umieszczania w niej lekkich przedmiotów.
Obciążenie maksymalne dopuszczalne:
– miejscowo .....................................................................10 kg
– rozmieszczone na całej powierzchni półki .............20 kg
F0N0058mrys. 107F0N0190mrys. 108
037-128 DUCATO LUM PL 7ed.qxd 6/21/10 6:12 PM Strona 96

97
POZNAWANIE
SAMOCHODU
BEZPIECZE¡STWO
URUCHAMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBS¸UGA
I KONSERWACJA
SAMOCHODU
DANE TECHNICZNE
SPIS TREÂCI

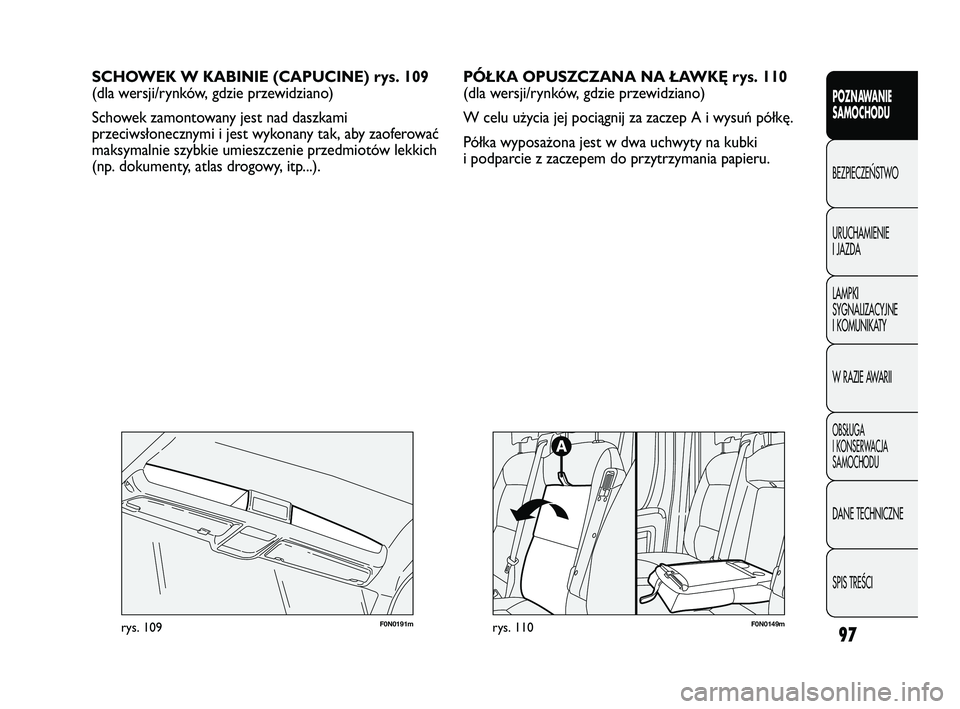

SCHOWEK W KABINIE (CAPUCINE) rys. 109
(dla wersji/rynków, gdzie przewidziano)
Schowek zamontowany jest nad daszkami
przeciwsłonecznymi i jest wykonany tak, aby zaoferować
maksymalnie szybkie umieszczenie przedmiotów lekkich
(np. dokumenty, atlas drogowy, itp...).PÓŁKA OPUSZCZANA NA ŁAWKĘ rys. 110
(dla wersji/rynków, gdzie przewidziano)
W celu użycia jej pociągnij za zaczep A i wysuń półkę.
Półka wyposażona jest w dwa uchwyty na kubki
i podparcie z zaczepem do przytrzymania papieru.
F0N0191mrys. 109F0N0149mrys. 110
037-128 DUCATO LUM PL 7ed.qxd 6/21/10 6:12 PM Strona 97

98
POZNAWANIE
SAMOCHODU
BEZPIECZE¡STWO
URUCHAMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBS¸UGA I
KONSERWACJA
SAMOCHODU
DANE TECHNICZNE
SPIS TREÂCI
F0N0217mrys. 111F0N0214mrys. 112
Wyświetlacz do obserwacji tyłu jest regulowany w taki
sam sposób jak lusterko wsteczne („mirror”). Gdy nie
jest używany powinien być zamknięty w schowku
konsoli górnej.
AKTYWACJA
Aktywacja systemu następuje gdy kluczyk jest włożony
do wyłącznika zapłonu i po włączeniu biegu wstecznego
lub poprzez odpowiedni przycisk; jeżeli samochód jest
w ruchu, na przykład podczas wykonywania manewru na
biegu wstecznym, system działa do prędkości około
15 km/h i dezaktywuje się po przekroczeniu prędkości
około 18 km/h. Gdy bieg wsteczny zostanie wyłączony,
obraz jest wyświetlany na wyświetlaczu jeszcze przez

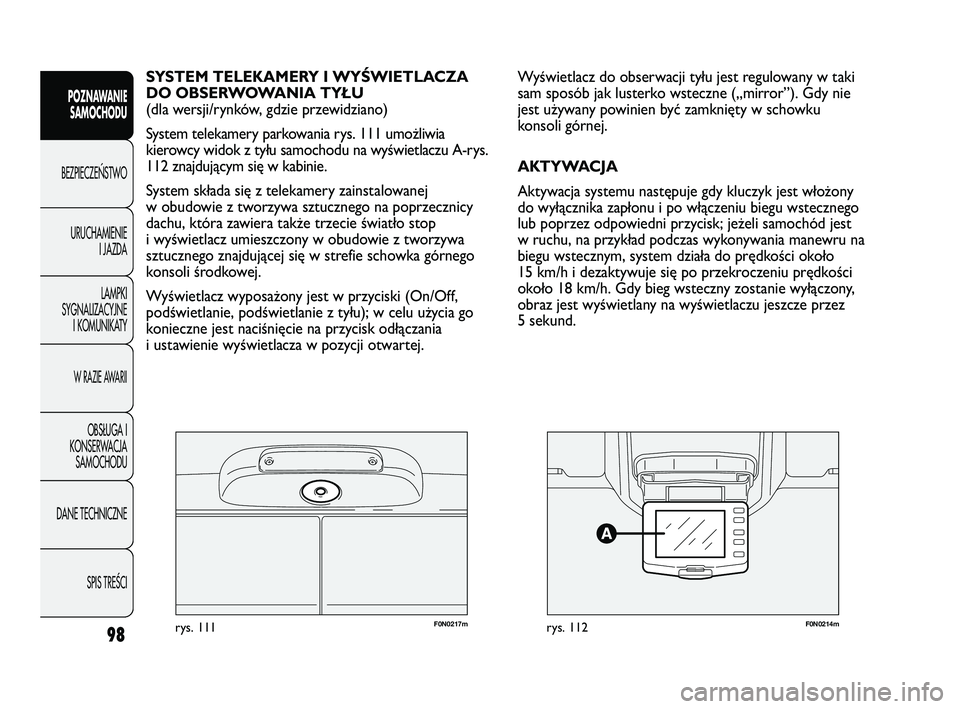

5 sekund. SYSTEM TELEKAMERY I WYŚWIETLACZA
DO OBSERWOWANIA TYŁU
(dla wersji/rynków, gdzie przewidziano)
System telekamery parkowania rys. 111 umożliwia
kierowcy widok z tyłu samochodu na wyświetlaczu A-rys.
112 znajdującym się w kabinie.
System składa się z telekamery zainstalowanej
w obudowie z tworzywa sztucznego na poprzecznicy
dachu, która zawiera także trzecie światło stop
i wyświetlacz umieszczony w obudowie z tworzywa
sztucznego znajdującej się w strefie schowka górnego
konsoli środkowej.
Wyświetlacz wyposażony jest w przyciski (On/Off,
podświetlanie, podświetlanie z tyłu); w celu użycia go
konieczne jest naciśnięcie na przycisk odłączania
i ustawienie wyświetlacza w pozycji otwartej.
037-128 DUCATO LUM PL 7ed.qxd 6/21/10 6:12 PM Strona 98

99
POZNAWANIE
SAMOCHODU
BEZPIECZE¡STWO
URUCHAMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBS¸UGA
I KONSERWACJA
SAMOCHODU
DANE TECHNICZNE
SPIS TREÂCI

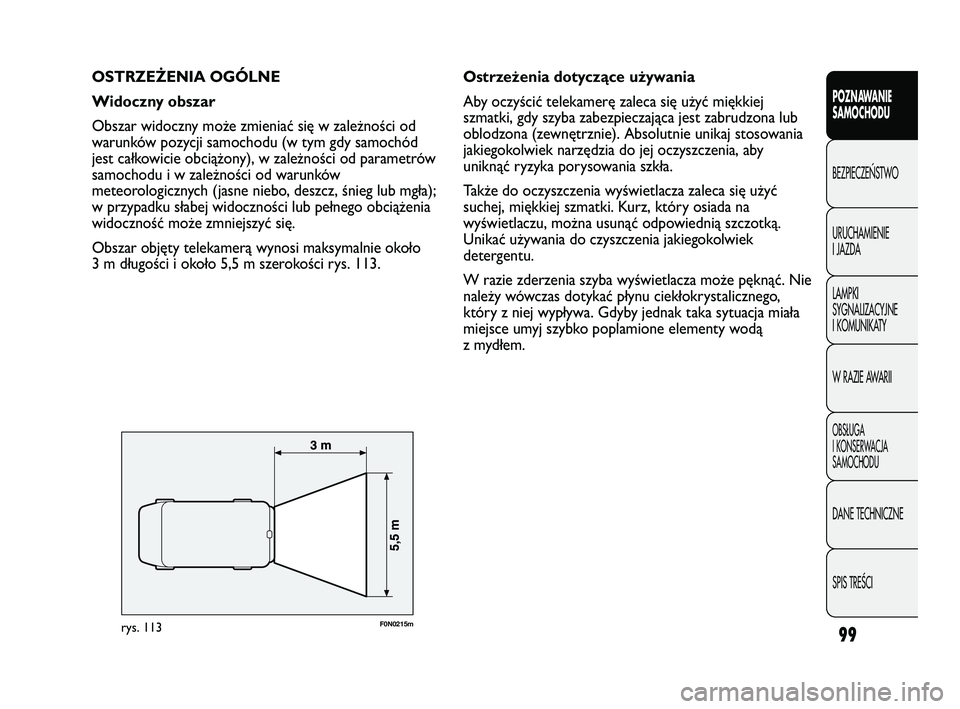

OSTRZEŻENIA OGÓLNE
Widoczny obszar
Obszar widoczny może zmieniać się w zależności od
warunków pozycji samochodu (w tym gdy samochód
jest całkowicie obciążony), w zależności od parametrów
samochodu i w zależności od warunków
meteorologicznych (jasne niebo, deszcz, śnieg lub mgła);
w przypadku słabej widoczności lub pełnego obciążenia
widoczność może zmniejszyć się.
Obszar objęty telekamerą wynosi maksymalnie około
3 m długości i około 5,5 m szerokości rys. 113.
F0N0215mrys. 113
Ostrzeżenia dotyczące używania
Aby oczyścić telekamerę zaleca się użyć miękkiej
szmatki, gdy szyba zabezpieczająca jest zabrudzona lub
oblodzona (zewnętrznie). Absolutnie unikaj stosowania
jakiegokolwiek narzędzia do jej oczyszczenia, aby
uniknąć ryzyka porysowania szkła.
Także do oczyszczenia wyświetlacza zaleca się użyć
suchej, miękkiej szmatki. Kurz, który osiada na
wyświetlaczu, można usunąć odpowiednią szczotką.
Unikać używania do czyszczenia jakiegokolwiek
detergentu.
W razie zderzenia szyba wyświetlacza może pęknąć. Nie
należy wówczas dotykać płynu ciekłokrystalicznego,
który z niej wypływa. Gdyby jednak taka sytuacja miała
miejsce umyj szybko poplamione elementy wodą
z mydłem.
