F0N0501mAbb. 63F0N0502mAbb. 64
ABBLENDLICHT / STANDLICHT Abb. 64
Bei Schlüssel auf MAR den Rändelring auf die Position
2
drehen. Bei Aktivierung der Abblendlichter werden die
Taglichter ausgeschaltet und die Standlichter und die
Abblendscheinwerfer eingeschaltet. Auf der
Instrumententafel leuchtet die Lampe
3. Wird der
Rändelring bei Schlüssel auf STOP oder abgezogen von der
Position Oauf die Position
2gedreht, werden alle
Positionslichter und die Kennzeichenleuchten eingeschaltet.
Auf der Instrumententafel leuchtet die Kontrollleuchte
3auf.

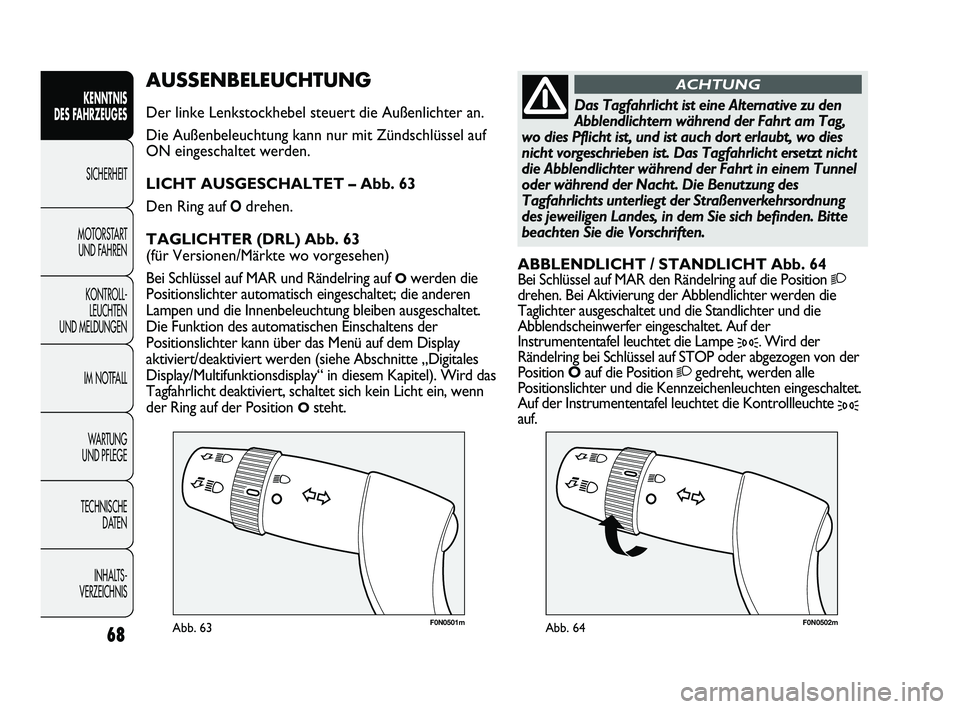

AUSSENBELEUCHTUNG
Der linke Lenkstockhebel steuert die Außenlichter an.
Die Außenbeleuchtung kann nur mit Zündschlüssel auf
ON eingeschaltet werden.
LICHT AUSGESCHALTET – Abb. 63
Den Ring auf
Odrehen.
TAGLICHTER (DRL) Abb. 63
(für Versionen/Märkte wo vorgesehen)
Bei Schlüssel auf MAR und Rändelring auf
Owerden die
Positionslichter automatisch eingeschaltet; die anderen
Lampen und die Innenbeleuchtung bleiben ausgeschaltet.
Die Funktion des automatischen Einschaltens der
Positionslichter kann über das Menü auf dem Display
aktiviert/deaktiviert werden (siehe Abschnitte „Digitales
Display/Multifunktionsdisplay“ in diesem Kapitel). Wird das
Tagfahrlicht deaktiviert, schaltet sich kein Licht ein, wenn
der Ring auf der Position
Osteht.
68
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNISDas Tagfahrlicht ist eine Alternative zu den
Abblendlichtern während der Fahrt am Tag,
wo dies Pflicht ist, und ist auch dort erlaubt, wo dies
nicht vorgeschrieben ist. Das Tagfahrlicht ersetzt nicht
die Abblendlichter während der Fahrt in einem Tunnel
oder während der Nacht. Die Benutzung des
Tagfahrlichts unterliegt der Straßenverkehrsordnung
des jeweiligen Landes, in dem Sie sich befinden. Bitte
beachten Sie die Vorschriften.
ACHTUNG
031-124 DUCATO LUM D 1ed 24-02-2011 12:06 Pagina 68

F0N0503mAbb. 65
F0N0504mAbb. 66

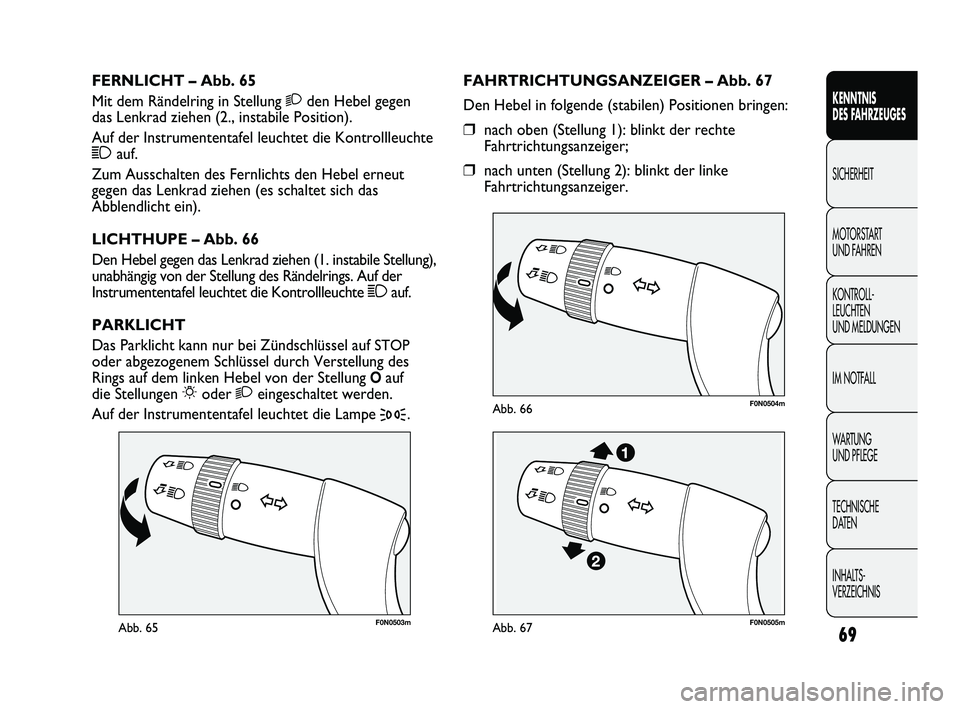

FAHRTRICHTUNGSANZEIGER – Abb. 67
Den Hebel in folgende (stabilen) Positionen bringen:
❒nach oben (Stellung 1): blinkt der rechte
Fahrtrichtungsanzeiger;
❒nach unten (Stellung 2): blinkt der linke
Fahrtrichtungsanzeiger. FERNLICHT – Abb. 65
Mit dem Rändelring in Stellung 2den Hebel gegen
das Lenkrad ziehen (2., instabile Position).
Auf der Instrumententafel leuchtet die Kontrollleuchte
1auf.
Zum Ausschalten des Fernlichts den Hebel erneut
gegen das Lenkrad ziehen (es schaltet sich das
Abblendlicht ein).
LICHTHUPE – Abb. 66
Den Hebel gegen das Lenkrad ziehen (1. instabile Stellung),
unabhängig von der Stellung des Rändelrings. Auf der
Instrumententafel leuchtet die Kontrollleuchte 1auf.
PARKLICHT
Das Parklicht kann nur bei Zündschlüssel auf
STOP
oder abgezogenem Schlüssel durch Verstellung des
Rings auf dem linken Hebel von der Stellung
Oauf
die Stellungen
6oder 2eingeschaltet werden.
Auf der Instrumententafel leuchtet die Lampe
3.
69
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
F0N0505mAbb. 67
031-124 DUCATO LUM D 1ed 24-02-2011 12:06 Pagina 69

F0N0506mAbb. 68

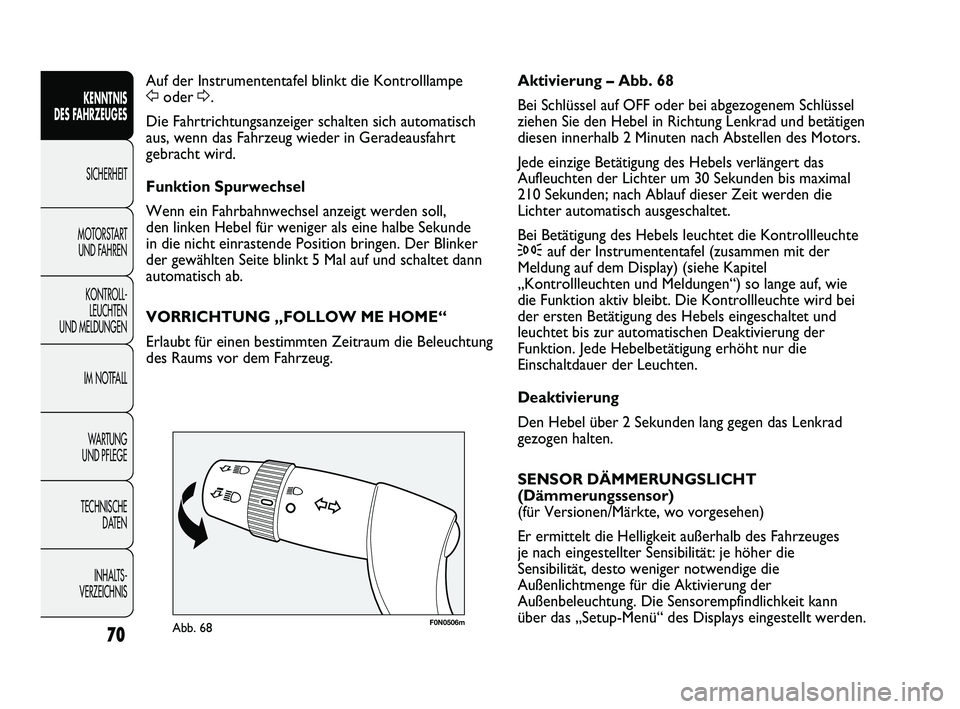

Aktivierung – Abb. 68
Bei Schlüssel auf OFF oder bei abgezogenem Schlüssel
ziehen Sie den Hebel in Richtung Lenkrad und betätigen
diesen innerhalb 2 Minuten nach Abstellen des Motors.
Jede einzige Betätigung des Hebels verlängert das
Aufleuchten der Lichter um 30 Sekunden bis maximal
210 Sekunden; nach Ablauf dieser Zeit werden die
Lichter automatisch ausgeschaltet.
Bei Betätigung des Hebels leuchtet die Kontrollleuchte
3auf der Instrumententafel (zusammen mit der
Meldung auf dem Display) (siehe Kapitel
„Kontrollleuchten und Meldungen“) so lange auf, wie
die Funktion aktiv bleibt. Die Kontrollleuchte wird bei
der ersten Betätigung des Hebels eingeschaltet und
leuchtet bis zur automatischen Deaktivierung der
Funktion. Jede Hebelbetätigung erhöht nur die
Einschaltdauer der Leuchten.
Deaktivierung
Den Hebel über 2 Sekunden lang gegen das Lenkrad
gezogen halten.
SENSOR DÄMMERUNGSLICHT
(Dämmerungssensor)
(für Versionen/Märkte, wo vorgesehen)
Er ermittelt die Helligkeit außerhalb des Fahrzeuges
je nach eingestellter Sensibilität: je höher die
Sensibilität, desto weniger notwendige die
Außenlichtmenge für die Aktivierung der
Außenbeleuchtung. Die Sensorempfindlichkeit kann
über das „Setup-Menü“ des Displays eingestellt werden. Auf der Instrumententafel blinkt die Kontrolllampe
Foder D.
Die Fahrtrichtungsanzeiger schalten sich automatisch
aus, wenn das Fahrzeug wieder in Geradeausfahrt
gebracht wird.
Funktion Spurwechsel
Wenn ein Fahrbahnwechsel anzeigt werden soll,
den linken Hebel für weniger als eine halbe Sekunde
in die nicht einrastende Position bringen. Der Blinker
der gewählten Seite blinkt 5 Mal auf und schaltet dann
automatisch ab.
VORRICHTUNG „FOLLOW ME HOME“
Erlaubt für einen bestimmten Zeitraum die Beleuchtung
des Raums vor dem Fahrzeug.
70
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
031-124 DUCATO LUM D 1ed 24-02-2011 12:06 Pagina 70

F0N0041mAbb. 7376
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS

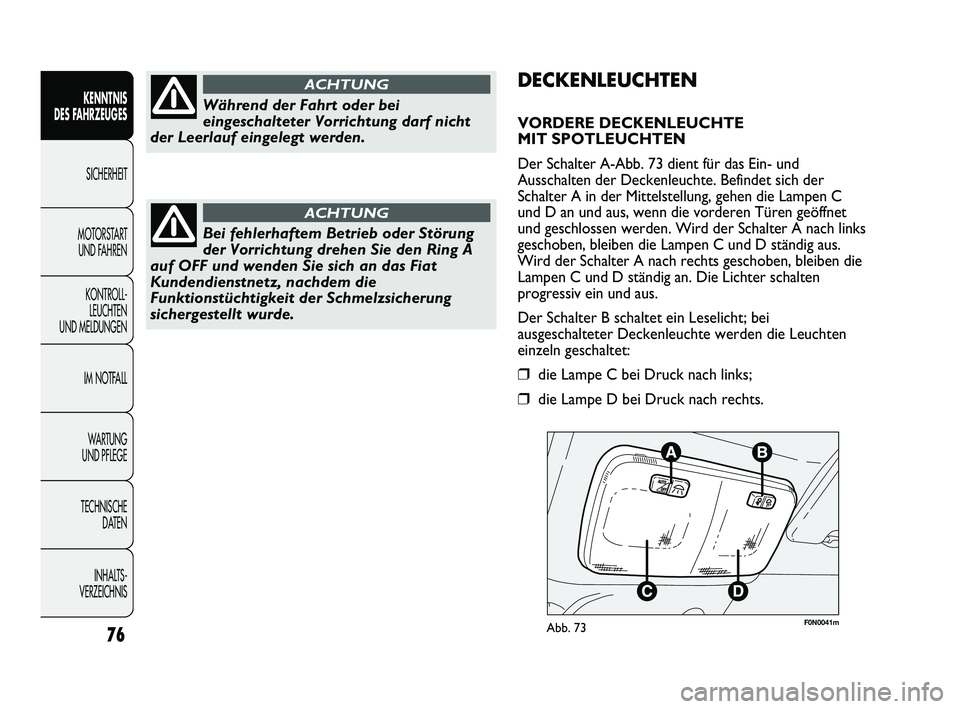

DECKENLEUCHTEN
VORDERE DECKENLEUCHTE
MIT SPOTLEUCHTEN
Der Schalter A-Abb. 73 dient für das Ein- und
Ausschalten der Deckenleuchte. Befindet sich der
Schalter A in der Mittelstellung, gehen die Lampen C
und D an und aus, wenn die vorderen Türen geöffnet
und geschlossen werden. Wird der Schalter A nach links
geschoben, bleiben die Lampen C und D ständig aus.
Wird der Schalter A nach rechts geschoben, bleiben die
Lampen C und D ständig an. Die Lichter schalten
progressiv ein und aus.
Der Schalter B schaltet ein Leselicht; bei
ausgeschalteter Deckenleuchte werden die Leuchten
einzeln geschaltet:
❒die Lampe C bei Druck nach links;
❒die Lampe D bei Druck nach rechts.
Während der Fahrt oder bei
eingeschalteter Vorrichtung darf nicht
der Leerlauf eingelegt werden.
ACHTUNG
Bei fehlerhaftem Betrieb oder Störung
der Vorrichtung drehen Sie den Ring A
auf OFF und wenden Sie sich an das Fiat
Kundendienstnetz, nachdem die
Funktionstüchtigkeit der Schmelzsicherung
sichergestellt wurde.
ACHTUNG
031-124 DUCATO LUM D 1ed 24-02-2011 12:06 Pagina 76

❒beim Öffnung einer Seitentür für eine Zeit von
3 Minuten;
❒bei Schließen einer Tür für eine Zeit von etwa
10 Sekunden.
Die Zeitschaltung endet automatisch bei Verriegelung
der Türen.

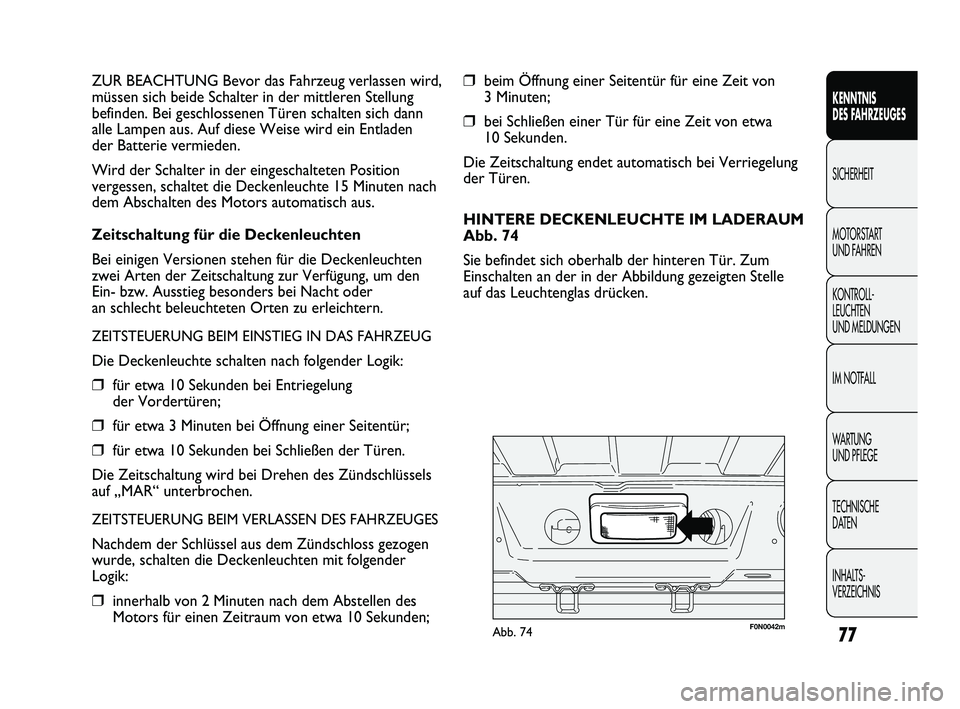

HINTERE DECKENLEUCHTE IM LADERAUM
Abb. 74
Sie befindet sich oberhalb der hinteren Tür. Zum
Einschalten an der in der Abbildung gezeigten Stelle
auf das Leuchtenglas drücken.
77
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
ZUR BEACHTUNG Bevor das Fahrzeug verlassen wird,
müssen sich beide Schalter in der mittleren Stellung
befinden. Bei geschlossenen Türen schalten sich dann
alle Lampen aus. Auf diese Weise wird ein Entladen
der Batterie vermieden.
Wird der Schalter in der eingeschalteten Position
vergessen, schaltet die Deckenleuchte 15 Minuten nach
dem Abschalten des Motors automatisch aus.
Zeitschaltung für die Deckenleuchten
Bei einigen Versionen stehen für die Deckenleuchten
zwei Arten der Zeitschaltung zur Verfügung, um den
Ein- bzw. Ausstieg besonders bei Nacht oder
an schlecht beleuchteten Orten zu erleichtern.
ZEITSTEUERUNG BEIM EINSTIEG IN DAS FAHRZEUG
Die Deckenleuchte schalten nach folgender Logik:
❒für etwa 10 Sekunden bei Entriegelung
der Vordertüren;
❒für etwa 3 Minuten bei Öffnung einer Seitentür;
❒für etwa 10 Sekunden bei Schließen der Türen.
Die Zeitschaltung wird bei Drehen des Zündschlüssels
auf „MAR“ unterbrochen.
ZEITSTEUERUNG BEIM VERLASSEN DES FAHRZEUGES
Nachdem der Schlüssel aus dem Zündschloss gezogen
wurde, schalten die Deckenleuchten mit folgender
Logik:
❒innerhalb von 2 Minuten nach dem Abstellen des
Motors für einen Zeitraum von etwa 10 Sekunden;
F0N0042mAbb. 74
031-124 DUCATO LUM D 1ed 24-02-2011 12:06 Pagina 77

F0N0220mAbb. 76F0N0219mAbb. 75

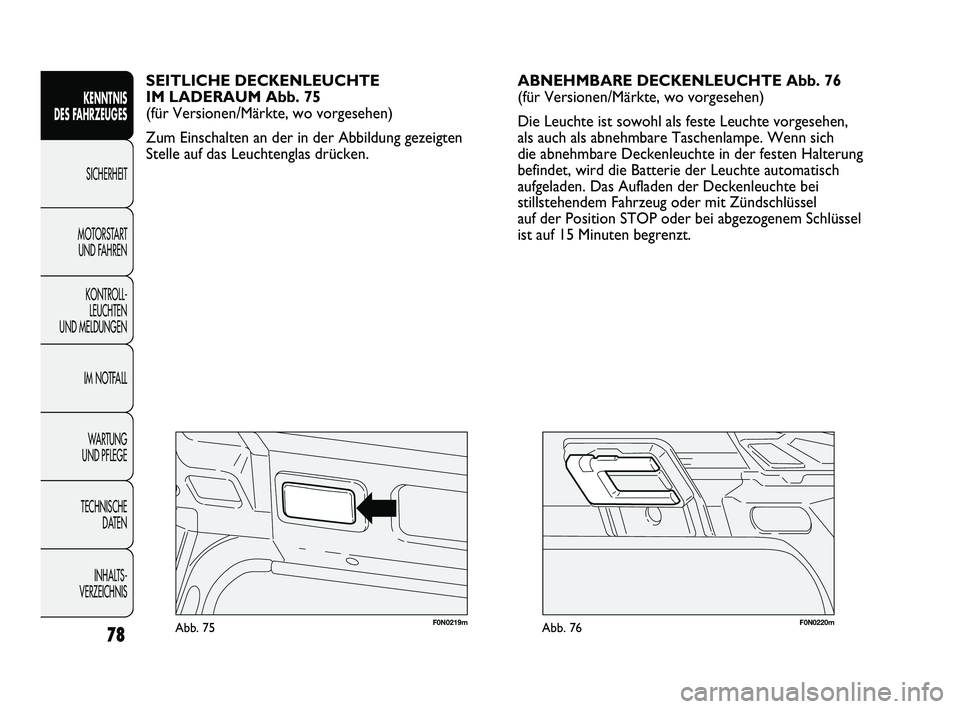

ABNEHMBARE DECKENLEUCHTE Abb. 76
(für Versionen/Märkte, wo vorgesehen)
Die Leuchte ist sowohl als feste Leuchte vorgesehen,
als auch als abnehmbare Taschenlampe. Wenn sich
die abnehmbare Deckenleuchte in der festen Halterung
befindet, wird die Batterie der Leuchte automatisch
aufgeladen. Das Aufladen der Deckenleuchte bei
stillstehendem Fahrzeug oder mit Zündschlüssel
auf der Position STOP oder bei abgezogenem Schlüssel
ist auf 15 Minuten begrenzt. SEITLICHE DECKENLEUCHTE
IM LADERAUM Abb. 75
(für Versionen/Märkte, wo vorgesehen)
Zum Einschalten an der in der Abbildung gezeigten
Stelle auf das Leuchtenglas drücken.
78
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
031-124 DUCATO LUM D 1ed 24-02-2011 12:06 Pagina 78

F0N0046mAbb. 79
F0N0043mAbb. 80
der Straßenverkehrsordnung des jeweiligen Landes, in dem
Sie sich befinden. Bitte beachten Sie die Vorschriften.
PARKLICHT
Das Parklicht kann nur bei Zündschlüssel auf
STOP
oder abgezogenem Schlüssel durch Verstellung des
Rings auf dem linken Hebel von der Stellung
Oauf die
Stellungen
6oder 2eingeschaltet werden. Auf der
Instrumententafel leuchtet die Lampe
3.

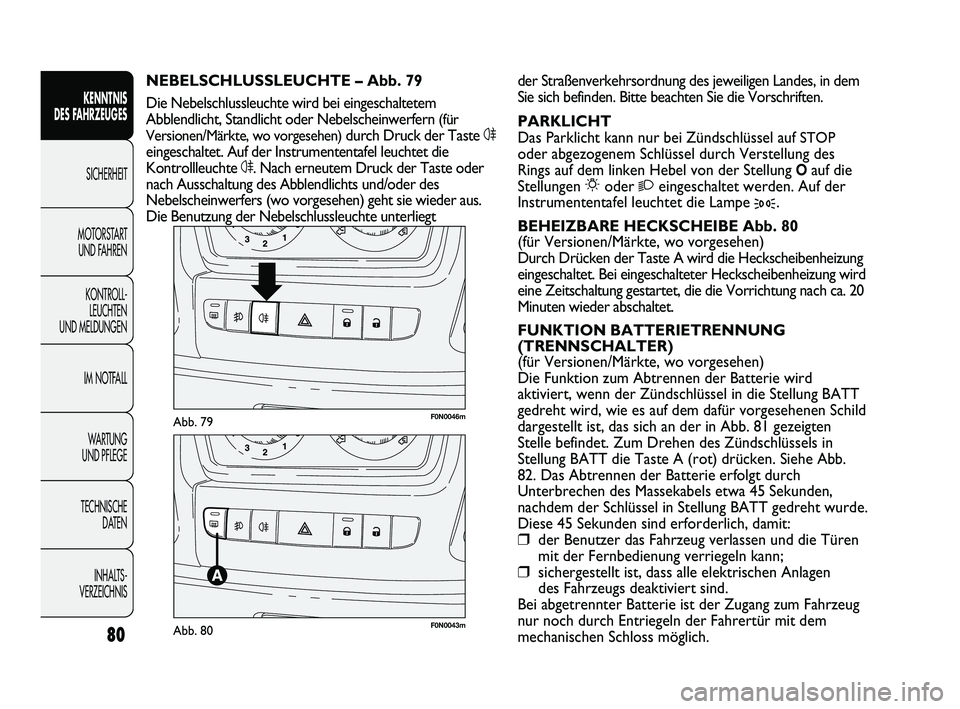

BEHEIZBARE HECKSCHEIBE Abb. 80
(für Versionen/Märkte, wo vorgesehen)
Durch Drücken der Taste A wird die Heckscheibenheizung
eingeschaltet. Bei eingeschalteter Heckscheibenheizung wird
eine Zeitschaltung gestartet, die die Vorrichtung nach ca. 20
Minuten wieder abschaltet.
FUNKTION BATTERIETRENNUNG
(TRENNSCHALTER)
(für Versionen/Märkte, wo vorgesehen)
Die Funktion zum Abtrennen der Batterie wird
aktiviert, wenn der Zündschlüssel in die Stellung BATT
gedreht wird, wie es auf dem dafür vorgesehenen Schild
dargestellt ist, das sich an der in Abb. 81 gezeigten
Stelle befindet. Zum Drehen des Zündschlüssels in
Stellung BATT die Taste A (rot) drücken. Siehe Abb.
82. Das Abtrennen der Batterie erfolgt durch
Unterbrechen des Massekabels etwa 45 Sekunden,
nachdem der Schlüssel in Stellung BATT gedreht wurde.
Diese 45 Sekunden sind erforderlich, damit:
❒der Benutzer das Fahrzeug verlassen und die Türen
mit der Fernbedienung verriegeln kann;
❒sichergestellt ist, dass alle elektrischen Anlagen
des Fahrzeugs deaktiviert sind.
Bei abgetrennter Batterie ist der Zugang zum Fahrzeug
nur noch durch Entriegeln der Fahrertür mit dem
mechanischen Schloss möglich. NEBELSCHLUSSLEUCHTE – Abb. 79
Die Nebelschlussleuchte wird bei eingeschaltetem
Abblendlicht, Standlicht oder Nebelscheinwerfern
(für
Versionen/Märkte, wo vorgesehen)
durch Druck der Taste 4
eingeschaltet. Auf der Instrumententafel leuchtet die
Kontrollleuchte 4. Nach erneutem Druck der Taste oder
nach Ausschaltung des Abblendlichts und/oder des
Nebelscheinwerfers (wo vorgesehen) geht sie wieder aus.
Die Benutzung der Nebelschlussleuchte unterliegt
80
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
031-124 DUCATO LUM D 1ed 24-02-2011 12:06 Pagina 80

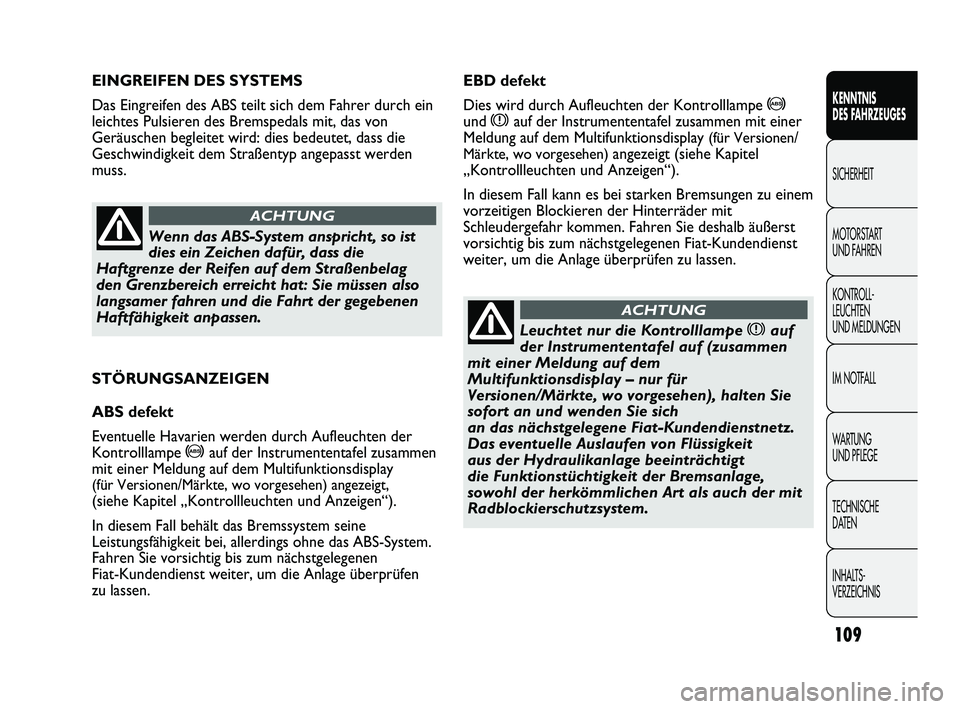

STÖRUNGSANZEIGEN
ABS defekt
Eventuelle Havarien werden durch Aufleuchten der
Kontrolllampe
>auf der Instrumententafel zusammen
mit einer Meldung auf dem Multifunktionsdisplay
(für Versionen/Märkte, wo vorgesehen) angezeigt,
(siehe Kapitel „Kontrollleuchten und Anzeigen“).
In diesem Fall behält das Bremssystem seine
Leistungsfähigkeit bei, allerdings ohne das ABS-System.
Fahren Sie vorsichtig bis zum nächstgelegenen
Fiat-Kundendienst weiter, um die Anlage überprüfen
zu lassen. EINGREIFEN DES SYSTEMS
Das Eingreifen des ABS teilt sich dem Fahrer durch ein
leichtes Pulsieren des Bremspedals mit, das von
Geräuschen begleitet wird: dies bedeutet, dass die
Geschwindigkeit dem Straßentyp angepasst werden
muss.
109
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
Wenn das ABS-System anspricht, so ist
dies ein Zeichen dafür, dass die
Haftgrenze der Reifen auf dem Straßenbelag
den Grenzbereich erreicht hat: Sie müssen also
langsamer fahren und die Fahrt der gegebenen
Haftfähigkeit anpassen.
ACHTUNG
EBD defekt
Dies wird durch Aufleuchten der Kontrolllampe
>
und xauf der Instrumententafel zusammen mit einer
Meldung auf dem Multifunktionsdisplay
(für Versionen/
Märkte, wo vorgesehen)
angezeigt (siehe Kapitel
„Kontrollleuchten und Anzeigen“).
In diesem Fall kann es bei starken Bremsungen zu einem
vorzeitigen Blockieren der Hinterräder mit
Schleudergefahr kommen. Fahren Sie deshalb äußerst
vorsichtig bis zum nächstgelegenen Fiat-Kundendienst
weiter, um die Anlage überprüfen zu lassen.
Leuchtet nur die Kontrolllampe xauf
der Instrumententafel auf (zusammen
mit einer Meldung auf dem
Multifunktionsdisplay – nur für
Versionen/Märkte, wo vorgesehen), halten Sie
sofort an und wenden Sie sich
an das nächstgelegene Fiat-Kundendienstnetz.
Das eventuelle Auslaufen von Flüssigkeit
aus der Hydraulikanlage beeinträchtigt
die Funktionstüchtigkeit der Bremsanlage,
sowohl der herkömmlichen Art als auch der mit
Radblockierschutzsystem.
ACHTUNG
031-124 DUCATO LUM D 1ed 24-02-2011 12:07 Pagina 109

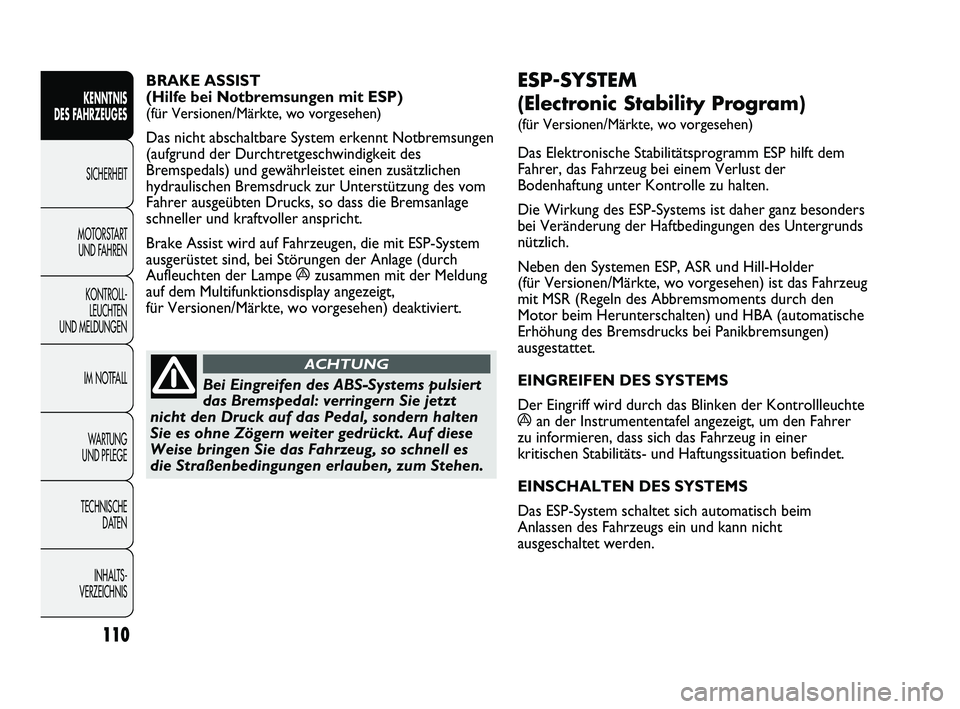

ESP-SYSTEM
(Electronic Stability Program)
(für Versionen/Märkte, wo vorgesehen)
Das Elektronische Stabilitätsprogramm ESP hilft dem
Fahrer, das Fahrzeug bei einem Verlust der
Bodenhaftung unter Kontrolle zu halten.
Die Wirkung des ESP-Systems ist daher ganz besonders
bei Veränderung der Haftbedingungen des Untergrunds
nützlich.
Neben den Systemen ESP, ASR und Hill-Holder
(für Versionen/Märkte, wo vorgesehen) ist das Fahrzeug
mit MSR (Regeln des Abbremsmoments durch den
Motor beim Herunterschalten) und HBA (automatische
Erhöhung des Bremsdrucks bei Panikbremsungen)
ausgestattet.
EINGREIFEN DES SYSTEMS
Der Eingriff wird durch das Blinken der Kontrollleuchte
áan der Instrumententafel angezeigt, um den Fahrer
zu informieren, dass sich das Fahrzeug in einer
kritischen Stabilitäts- und Haftungssituation befindet.
EINSCHALTEN DES SYSTEMS
Das ESP-System schaltet sich automatisch beim
Anlassen des Fahrzeugs ein und kann nicht
ausgeschaltet werden. BRAKE ASSIST
(Hilfe bei Notbremsungen mit ESP)
(für Versionen/Märkte, wo vorgesehen)
Das nicht abschaltbare System erkennt Notbremsungen
(aufgrund der Durchtretgeschwindigkeit des
Bremspedals) und gewährleistet einen zusätzlichen
hydraulischen Bremsdruck zur Unterstützung des vom
Fahrer ausgeübten Drucks, so dass die Bremsanlage
schneller und kraftvoller anspricht.
Brake Assist wird auf Fahrzeugen, die mit ESP-System
ausgerüstet sind, bei Störungen der Anlage (durch
Aufleuchten der Lampe
ázusammen mit der Meldung
auf dem Multifunktionsdisplay angezeigt,
für Versionen/Märkte, wo vorgesehen) deaktiviert.
110
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
Bei Eingreifen des ABS-Systems pulsiert
das Bremspedal: verringern Sie jetzt
nicht den Druck auf das Pedal, sondern halten
Sie es ohne Zögern weiter gedrückt. Auf diese
Weise bringen Sie das Fahrzeug, so schnell es
die Straßenbedingungen erlauben, zum Stehen.
ACHTUNG
031-124 DUCATO LUM D 1ed 24-02-2011 12:07 Pagina 110

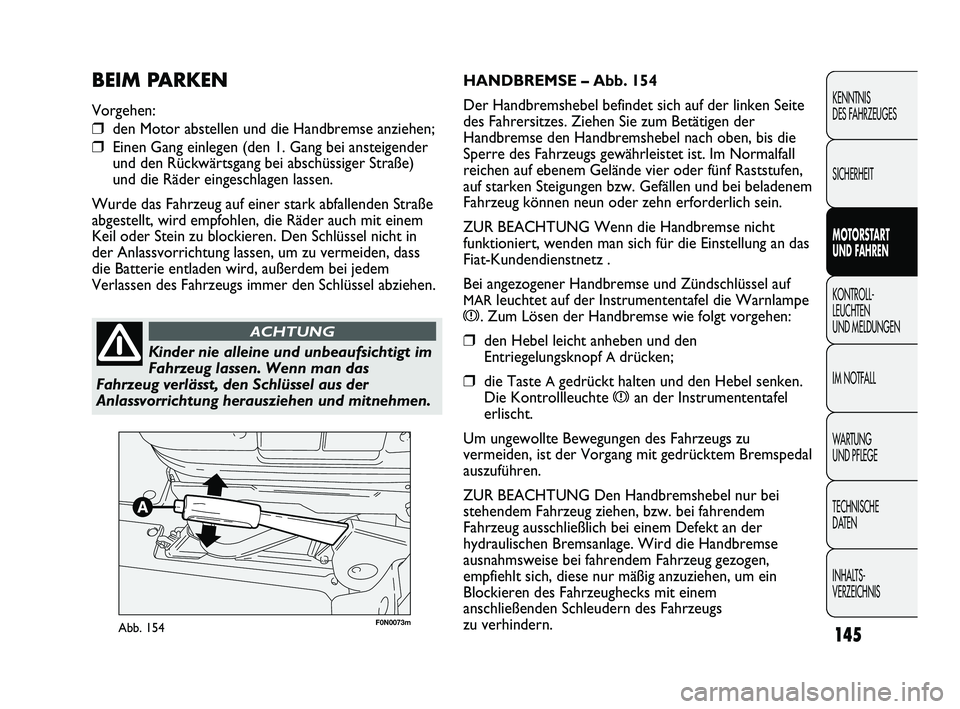

F0N0073mAbb. 154
HANDBREMSE – Abb. 154
Der Handbremshebel befindet sich auf der linken Seite
des Fahrersitzes. Ziehen Sie zum Betätigen der
Handbremse den Handbremshebel nach oben, bis die
Sperre des Fahrzeugs gewährleistet ist. Im Normalfall
reichen auf ebenem Gelände vier oder fünf Raststufen,
auf starken Steigungen bzw. Gefällen und bei beladenem
Fahrzeug können neun oder zehn erforderlich sein.
ZUR BEACHTUNG Wenn die Handbremse nicht
funktioniert, wenden man sich für die Einstellung an das
Fiat-Kundendienstnetz .
Bei angezogener Handbremse und Zündschlüssel auf
MARleuchtet auf der Instrumententafel die Warnlampe
x. Zum Lösen der Handbremse wie folgt vorgehen:
❒den Hebel leicht anheben und den
Entriegelungsknopf
Adrücken;
❒die Taste Agedrückt halten und den Hebel senken.
Die Kontrollleuchte
xan der Instrumententafel
erlischt.
Um ungewollte Bewegungen des Fahrzeugs zu
vermeiden, ist der Vorgang mit gedrücktem Bremspedal
auszuführen.
ZUR BEACHTUNG Den Handbremshebel nur bei
stehendem Fahrzeug ziehen, bzw. bei fahrendem
Fahrzeug ausschließlich bei einem Defekt an der
hydraulischen Bremsanlage. Wird die Handbremse
ausnahmsweise bei fahrendem Fahrzeug gezogen,
empfiehlt sich, diese nur mäßig anzuziehen, um ein
Blockieren des Fahrzeughecks mit einem
anschließenden Schleudern des Fahrzeugs
zu verhindern.
BEIM PARKEN
Vorgehen:
❒den Motor abstellen und die Handbremse anziehen;
❒Einen Gang einlegen (den 1. Gang bei ansteigender
und den Rückwärtsgang bei abschüssiger Straße)
und die Räder eingeschlagen lassen.
Wurde das Fahrzeug auf einer stark abfallenden Straße
abgestellt, wird empfohlen, die Räder auch mit einem
Keil oder Stein zu blockieren. Den Schlüssel nicht in
der Anlassvorrichtung lassen, um zu vermeiden, dass
die Batterie entladen wird, außerdem bei jedem
Verlassen des Fahrzeugs immer den Schlüssel abziehen.
145
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
Kinder nie alleine und unbeaufsichtigt im
Fahrzeug lassen. Wenn man das
Fahrzeug verlässt, den Schlüssel aus der
Anlassvorrichtung herausziehen und mitnehmen.
ACHTUNG
143-156 DUCATO LUM D 1ed 24-02-2011 12:05 Pagina 145
