FIAT CODE-SYSTEMET
Det är ett elektroniskt låssystem på motorn som ökar
skyddet mot stöldförsök. Det aktiveras automatiskt genom
att startnyckeln avlägsnas från tändningslåset.
I alla startnycklar finns det en elektronisk anordning som
modulerar signalen som skickas ut under startfasen från en
antenn som har integrerats i tändningslåset. Signalen varierar
från starttillfälle till starttillfälle och är som ett lösenord som
styrenheten känner igen och som gör att fordonet går att
starta.
FUNKTION
Vid varje start, när startnyckeln vrids till läget MAR, sänder
Fiat CODE-systemets styrenhet en identifikationskod till
motorstyrenheten för att avaktivera blockeringen av
funktionerna.
Identifikationskoden sänds bara om Fiat CODE-systemets
styrenhet känner igen koden från startnyckeln.
När du vrider startnyckeln till läget STOP gör Fiat CODE-
systemet så att motorstyrenhetens funktioner avaktiveras.
Om koden inte identifieras korrekt under starten tänds
varningslampan
Y(tillsammans med meddelandet som visas
på displayen, se kapitel ”Varningslampor och meddelanden”)
på instrumentpanelen.
SYMBOLER
Specifika färgade etiketter placeras på vissa komponenter
på fordonet, eller i närheten av dessa, vars symboler
uppmärksammar på och anger viktiga försiktighetsåtgärder
som användaren skall observera för komponenterna ifråga.
Under motorhuven finns det en skylt med symbolerna (fig. 2).

5
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
STARTNYCKLAR
CODE CARD fig. 3
Tillsammans med fordonet överlämnas dubbla uppsättningar
nycklar och CODE card som innehåller följande information:
A Den elektroniska koden.
B Den mekaniska koden för startnycklarna som ska
meddelas Fiats servicenät vid begäran om extra exemplar
av startnycklarna.
VARNING! För att garantera att de elektroniska
anordningarna inuti startnycklarna fungerar perfekt, låt de inte
utsättas för solstrålning. I detta fall ska du vrida startnyckeln till läget STOP och
därefter till läget MAR. Om blockeringen kvarstår, försök med
andra startnycklar som medföljer. Om motorn fortfarande
inte startar, kontakta Fiats servicenät.
VARNING Varje nyckel har en egen kod som skall sparas på
minnet av systemets kontrollenhet. För att spara nya nycklar
på minnet, upp till högst 8, kontakta Fiats servicenät.
Tänd varningslampa
Yunder körning
❒Om varningslampan Ytänds, betyder det att systemet
håller på att göra en självdiagnos (som beror t.ex. på ett
spänningsfall).
❒Om varningslampan Yfortsätter att lysa ska du
kontakta Fiats servicenät.
Kraftiga stötar kan skada de elektroniska
komponenterna i startnyckeln.
F0N0003mfig. 3
Vid fordonets ägarbyte är det nödvändigt att
den nye ägaren får alla nycklar och CODE
card.

Ett maximalt antal cykler ljud-/ljussignaler har hur som helst
förutsetts efter vilka systemet återupptar sin normala
kontrollfunktion.
OBSERVERA! Motorspärren garanteras av Fiat CODE, som
aktiveras automatiskt när nyckeln avlägsnas från
startanordningen.
AKTIVERING AV LARMET
Med dörrar och motorlucka stängd, med startnyckeln på läget
STOP eller utdragen, rikta fjärrkontrollens nyckel mot
fordonet och tryck och släpp sedan knappen ”lås”.
Förutom för vissa marknader, hörs en ljudsignal (”BIP”) och
dörrlåset aktiveras.
Aktiveringen av larmet föregås av en automatisk
felsökningsfas: Om ett fel känns av avger systemet en ny
ljudsignal.
I detta fall inaktiveras larmet när knappen ”låsning/upplåsning
av lastutrymmet” trycks ner. Kontrollera att dörrarna och
motorhuven har stängts riktigt och koppla till larmet på nytt

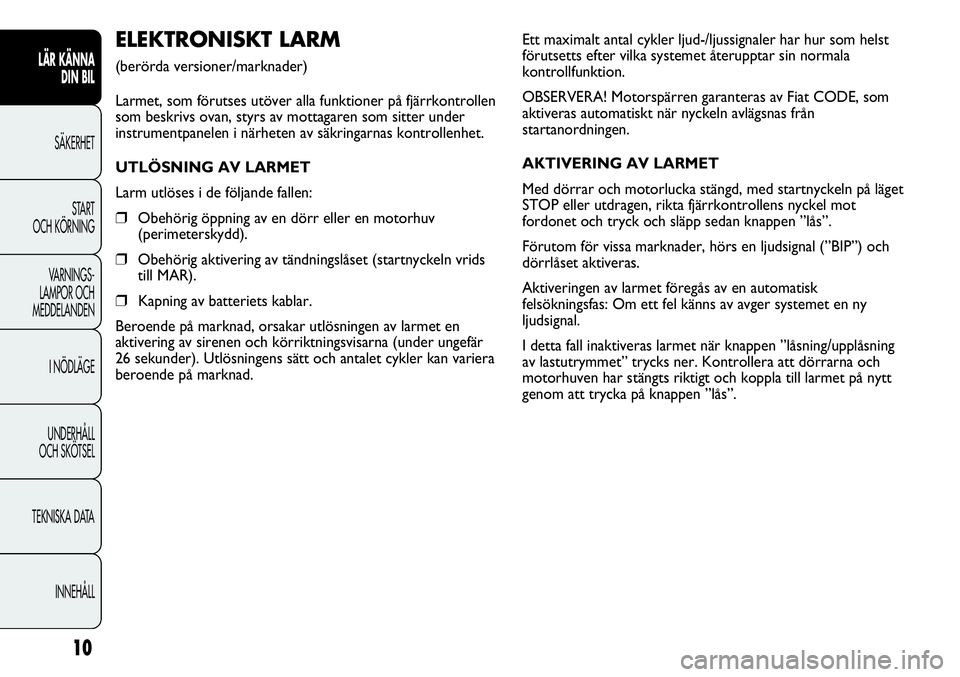

genom att trycka på knappen ”lås”.ELEKTRONISKT LARM
(berörda versioner/marknader)
Larmet, som förutses utöver alla funktioner på fjärrkontrollen
som beskrivs ovan, styrs av mottagaren som sitter under
instrumentpanelen i närheten av säkringarnas kontrollenhet.
UTLÖSNING AV LARMET
Larm utlöses i de följande fallen:
❒Obehörig öppning av en dörr eller en motorhuv
(perimeterskydd).
❒Obehörig aktivering av tändningslåset (startnyckeln vrids
till MAR).
❒Kapning av batteriets kablar.
Beroende på marknad, orsakar utlösningen av larmet en
aktivering av sirenen och körriktningsvisarna (under ungefär
26 sekunder). Utlösningens sätt och antalet cykler kan variera
beroende på marknad.
10
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL

SIGNALERINGAR AV INBROTTSFÖRSÖK
Varje inbrottsförsök signaleras genom att varningslampan
Ytänds på instrumentpanelen, tillsammans med meddelandet
som visas på displayen, (om sådant finns, se kapitel
”Varningslampor och meddelanden”).
FRÅNKOPPLING AV LARMET
För att helt koppla från larmet (t.ex. när fordonet inte ska
användas under en lång tid) lås bara fordonet genom att vrida
om metallinsatsen i nyckeln med fjärrkontroll i låset.
VARNING Om batterierna i fjärrkontrollen laddas ur, eller
om det är fel på systemet sätter man i nyckeln i tändningslåset
för att koppla bort larmet och vrider till läget MAR.
12
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
TÄNDNINGSLÅS

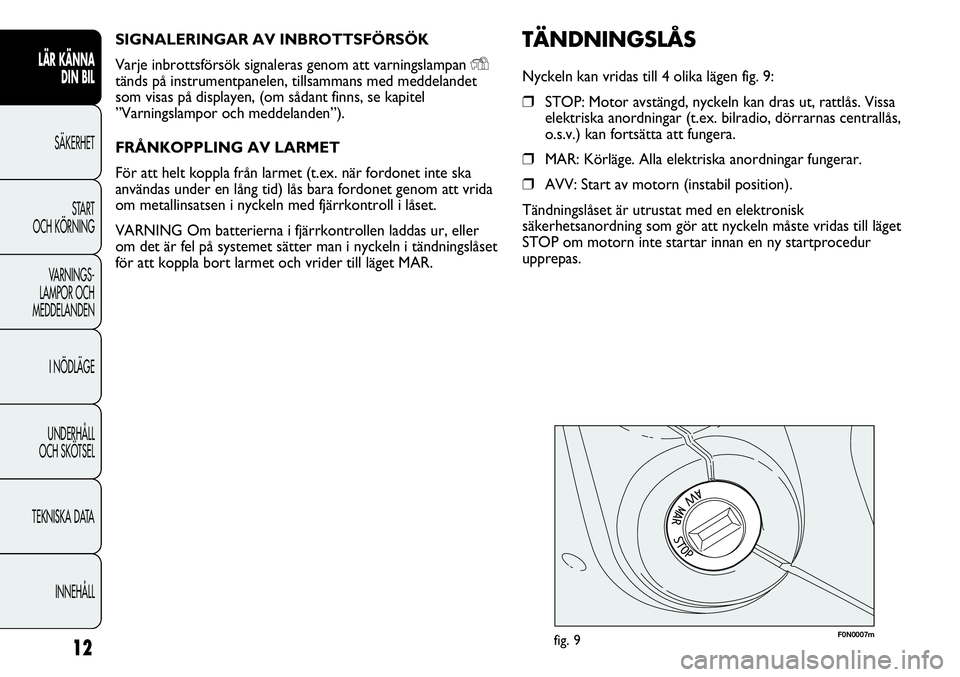

Nyckeln kan vridas till 4 olika lägen fig. 9:
❒STOP: Motor avstängd, nyckeln kan dras ut, rattlås. Vissa
elektriska anordningar (t.ex. bilradio, dörrarnas centrallås,
o.s.v.) kan fortsätta att fungera.
❒MAR: Körläge. Alla elektriska anordningar fungerar.
❒AVV: Start av motorn (instabil position).
Tändningslåset är utrustat med en elektronisk
säkerhetsanordning som gör att nyckeln måste vridas till läget
STOP om motorn inte startar innan en ny startprocedur
upprepas.
F0N0007mfig. 9

13
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
Dra aldrig ur nyckeln när fordonet är
i rörelse. Ratten låser sig automatiskt vid
den första styrningen. Detta gäller alltid, även då
fordonets bogseras.

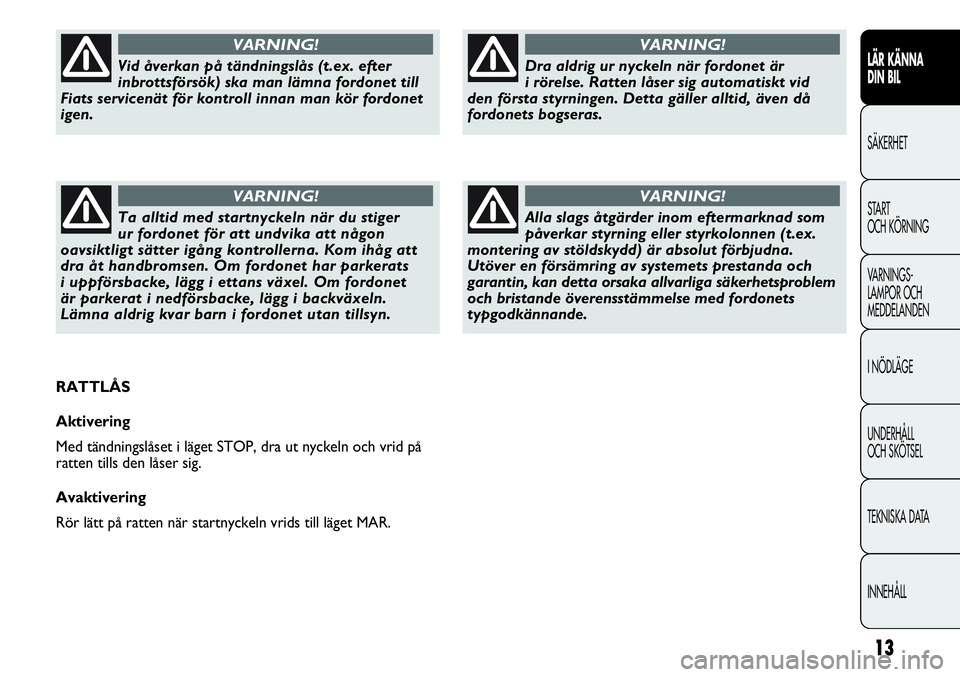

VARNING!
Alla slags åtgärder inom eftermarknad som
påverkar styrning eller styrkolonnen (t.ex.
montering av stöldskydd) är absolut förbjudna.
Utöver en försämring av systemets prestanda och
garantin, kan detta orsaka allvarliga säkerhetsproblem
och bristande överensstämmelse med fordonets
typgodkännande.
VARNING!
Vid åverkan på tändningslås (t.ex. efter
inbrottsförsök) ska man lämna fordonet till
Fiats servicenät för kontroll innan man kör fordonet
igen.
VARNING!
Ta alltid med startnyckeln när du stiger
ur fordonet för att undvika att någon
oavsiktligt sätter igång kontrollerna. Kom ihåg att
dra åt handbromsen. Om fordonet har parkerats
i uppförsbacke, lägg i ettans växel. Om fordonet
är parkerat i nedförsbacke, lägg i backväxeln.
Lämna aldrig kvar barn i fordonet utan tillsyn.
VARNING!
RATTLÅS
Aktivering
Med tändningslåset i läget STOP, dra ut nyckeln och vrid på
ratten tills den låser sig.
Avaktivering
Rör lätt på ratten när startnyckeln vrids till läget MAR.

68
F0N0501mfig. 63F0N0502mfig. 64

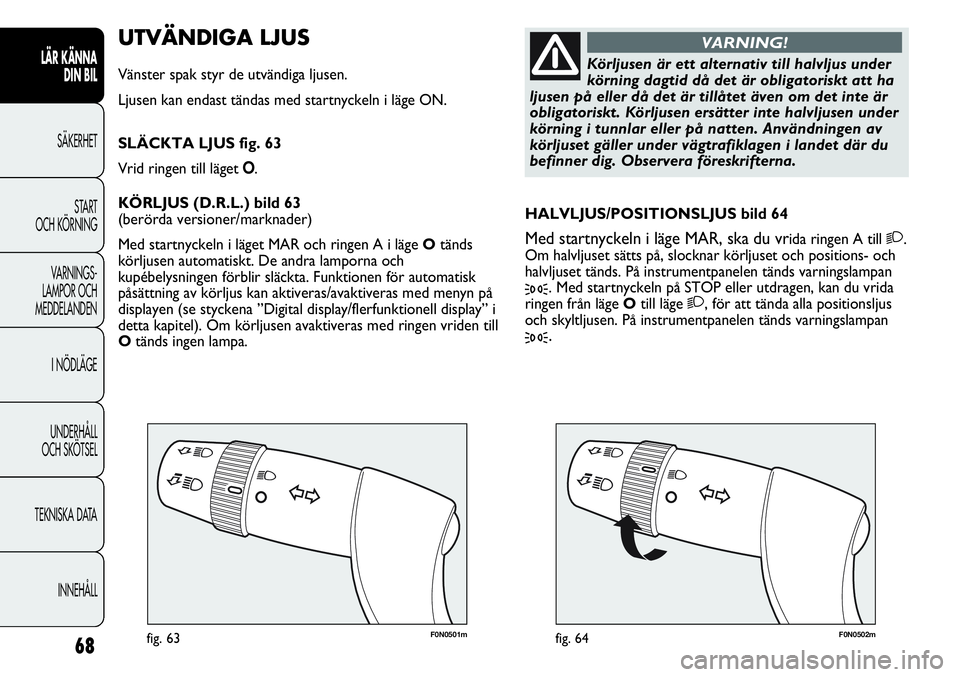

HALVLJUS/POSITIONSLJUS bild 64
Med startnyckeln i läge MAR, ska du vrida ringen A till 2.
Om halvljuset sätts på, slocknar körljuset och positions- och
halvljuset tänds. På instrumentpanelen tänds varningslampan
3. Med startnyckeln på STOP eller utdragen, kan du vrida
ringen från läge Otill läge 2, för att tända alla positionsljus
och skyltljusen. På instrumentpanelen tänds varningslampan
3.
UTVÄNDIGA LJUS
Vänster spak styr de utvändiga ljusen.
Ljusen kan endast tändas med startnyckeln i läge ON.
SLÄCKTA LJUS fig. 63
Vrid ringen till läget O.
KÖRLJUS (D.R.L.) bild 63
(berörda versioner/marknader)
Med startnyckeln i läget MAR och ringen A i läge Otänds
körljusen automatiskt. De andra lamporna och
kupébelysningen förblir släckta. Funktionen för automatisk
påsättning av körljus kan aktiveras/avaktiveras med menyn på
displayen (se styckena ”Digital display/flerfunktionell display” i
detta kapitel). Om körljusen avaktiveras med ringen vriden till
Otänds ingen lampa.LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
Körljusen är ett alternativ till halvljus under
körning dagtid då det är obligatoriskt att ha
ljusen på eller då det är tillåtet även om det inte är
obligatoriskt. Körljusen ersätter inte halvljusen under
körning i tunnlar eller på natten. Användningen av
körljuset gäller under vägtrafiklagen i landet där du
befinner dig. Observera föreskrifterna.
VARNING!

69
F0N0503mfig. 65
F0N0504mfig. 66

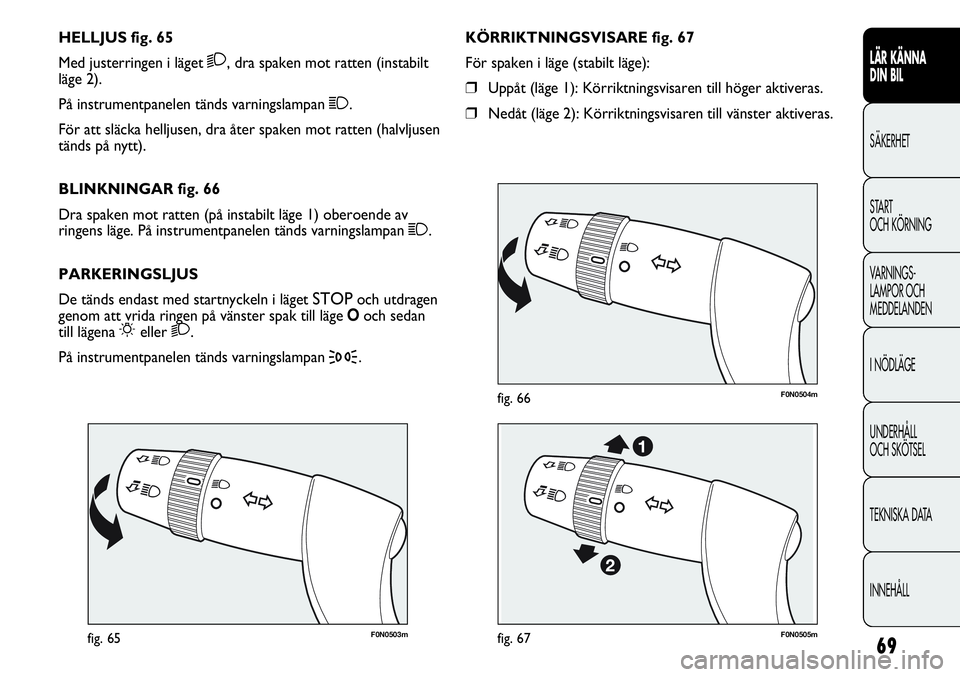

KÖRRIKTNINGSVISARE fig. 67
För spaken i läge (stabilt läge):
❒Uppåt (läge 1): Körriktningsvisaren till höger aktiveras.
❒Nedåt (läge 2): Körriktningsvisaren till vänster aktiveras. HELLJUS fig. 65
Med justerringen i läget
2, dra spaken mot ratten (instabilt
läge 2).
På instrumentpanelen tänds varningslampan 1.
För att släcka helljusen, dra åter spaken mot ratten (halvljusen
tänds på nytt).
BLINKNINGAR fig. 66
Dra spaken mot ratten (på instabilt läge 1) oberoende av
ringens läge. På instrumentpanelen tänds varningslampan 1.
PARKERINGSLJUS
De tänds endast med startnyckeln i läget
STOPoch utdragen
genom att vrida ringen på vänster spak till läge Ooch sedan
till lägena
6eller 2.
På instrumentpanelen tänds varningslampan
3.
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
F0N0505mfig. 67

70
F0N0506mfig. 68

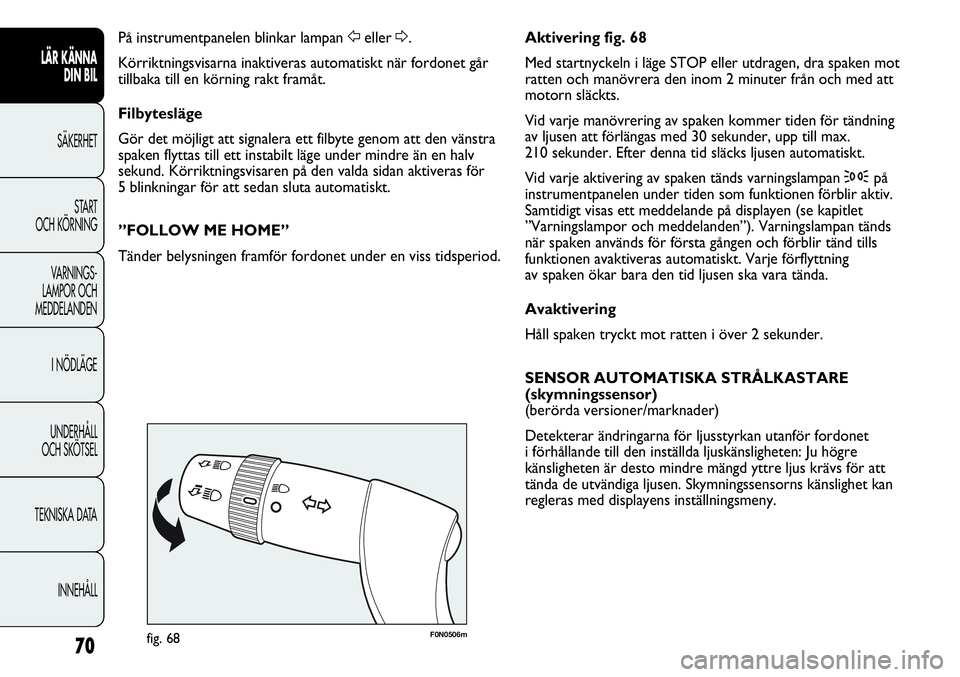

Aktivering fig. 68
Med startnyckeln i läge STOP eller utdragen, dra spaken mot
ratten och manövrera den inom 2 minuter från och med att
motorn släckts.
Vid varje manövrering av spaken kommer tiden för tändning
av ljusen att förlängas med 30 sekunder, upp till max.
210 sekunder. Efter denna tid släcks ljusen automatiskt.
Vid varje aktivering av spaken tänds varningslampan 3på
instrumentpanelen under tiden som funktionen förblir aktiv.
Samtidigt visas ett meddelande på displayen (se kapitlet
”Varningslampor och meddelanden”). Varningslampan tänds
när spaken används för första gången och förblir tänd tills
funktionen avaktiveras automatiskt. Varje förflyttning
av spaken ökar bara den tid ljusen ska vara tända.
Avaktivering
Håll spaken tryckt mot ratten i över 2 sekunder.
SENSOR AUTOMATISKA STRÅLKASTARE
(skymningssensor)
(berörda versioner/marknader)
Detekterar ändringarna för ljusstyrkan utanför fordonet
i förhållande till den inställda ljuskänsligheten: Ju högre
känsligheten är desto mindre mängd yttre ljus krävs för att
tända de utvändiga ljusen. Skymningssensorns känslighet kan
regleras med displayens inställningsmeny. På instrumentpanelen blinkar lampan Feller D.
Körriktningsvisarna inaktiveras automatiskt när fordonet går
tillbaka till en körning rakt framåt.
Filbytesläge
Gör det möjligt att signalera ett filbyte genom att den vänstra
spaken flyttas till ett instabilt läge under mindre än en halv
sekund. Körriktningsvisaren på den valda sidan aktiveras för
5 blinkningar för att sedan sluta automatiskt.
”FOLLOW ME HOME”
Tänder belysningen framför fordonet under en viss tidsperiod.
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL

78
F0N0220mfig. 76F0N0219mfig. 75
BORTTAGBAR TAKBELYSNING fig. 76
(berörda versioner/marknader)
Fungerar både som fast belysning och som borttagbar
ficklampa. När den borttagbara belysningen är ansluten till den
fasta upphängningsanordningen, laddas batteriet till ficklampan
automatiskt. Belysningens laddning med stillastående fordon
och med nyckeln i STOPP läge eller med nyckeln utdragen är

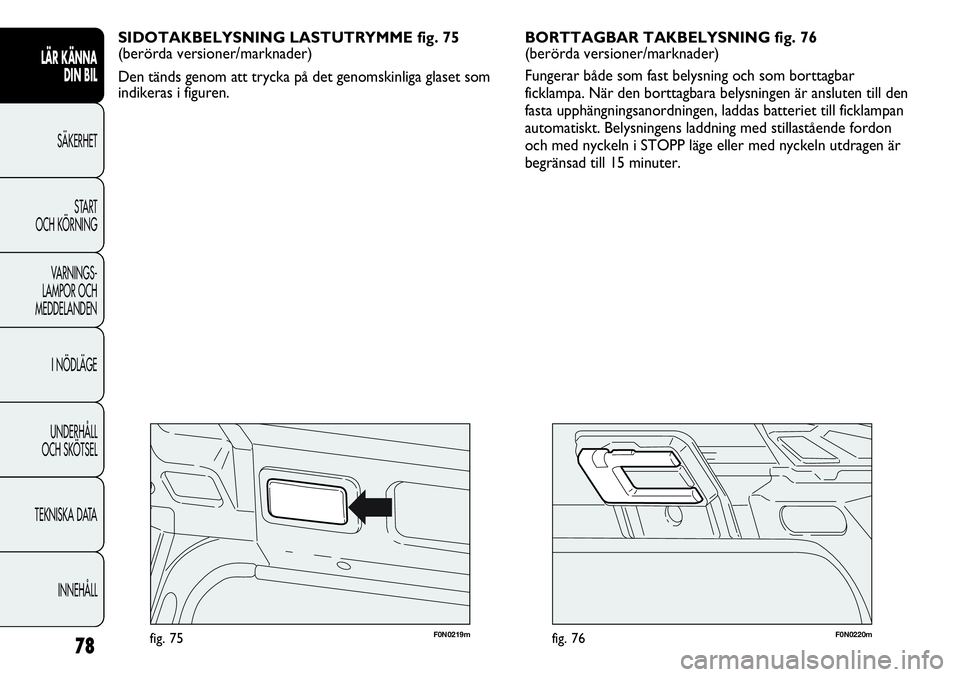

begränsad till 15 minuter. SIDOTAKBELYSNING LASTUTRYMME fig. 75
(berörda versioner/marknader)
Den tänds genom att trycka på det genomskinliga glaset som
indikeras i figuren.
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL

80
F0N0046mfig. 79
F0N0043mfig. 80
PARKERINGSLJUS
De tänds endast med startnyckeln på läget
STOPoch
utdragen genom att vrida ringen på vänster spak till läget O
och sedan till lägena
6eller 2. På instrumentpanelen tänds
varningslampan
3.
ELVÄRMD BAKRUTA fig. 80
(berörda versioner/marknader)
Aktiveras med knappen A. En timer avaktiverar automatiskt
den eluppvärma bakrutan ca 20 minuter efter att den har
aktiverats.
FRÅNKOPPLINGSFUNKTION BATTERI
(FRÅNSKILJARE)
(berörda versioner/marknader)
Funktionen för frånkoppling av batteriet aktiveras med
startnyckeln i läge BATT, som visas på etiketten som sitter
i området som visas i fig. 81. För att vrida startnyckeln till läge
BATT, tryck på knapp A (röd färg) fig. 82. Frånkopplingen
av batteriet sker genom att jordkabeln kopplas från, cirka
45 sekunder efter att startnyckeln har vridits till läge BATT.
Dessa 45 sekunder är nödvändiga för att:
❒Användaren ska hinna gå ned från fordonet och låsa
dörrarna med fjärrkontrollen.
❒Garantera att fordonets alla elsystem har kopplats från.
Med frånkopplat batteri kan fordonet endast öppnas genom
att låsa upp dörren på förarsidan med det mekaniska låset. DIMBAKLJUS fig. 79

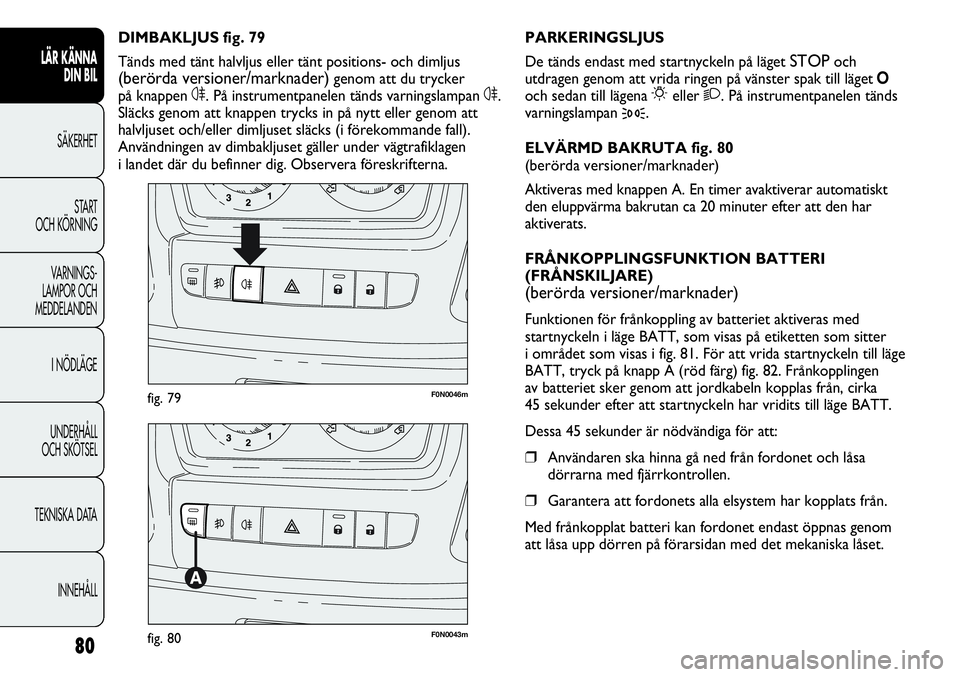

Tänds med tänt halvljus eller tänt positions- och dimljus
(berörda versioner/marknader)genom att du trycker
på knappen
4. På instrumentpanelen tänds varningslampan 4.
Släcks genom att knappen trycks in på nytt eller genom att
halvljuset och/eller dimljuset släcks (i förekommande fall).
Användningen av dimbakljuset gäller under vägtrafiklagen
i landet där du befinner dig. Observera föreskrifterna.
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
