FIAT DUCATO 2013 Manual de Uso e Manutenção (in Portuguese)

197
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE

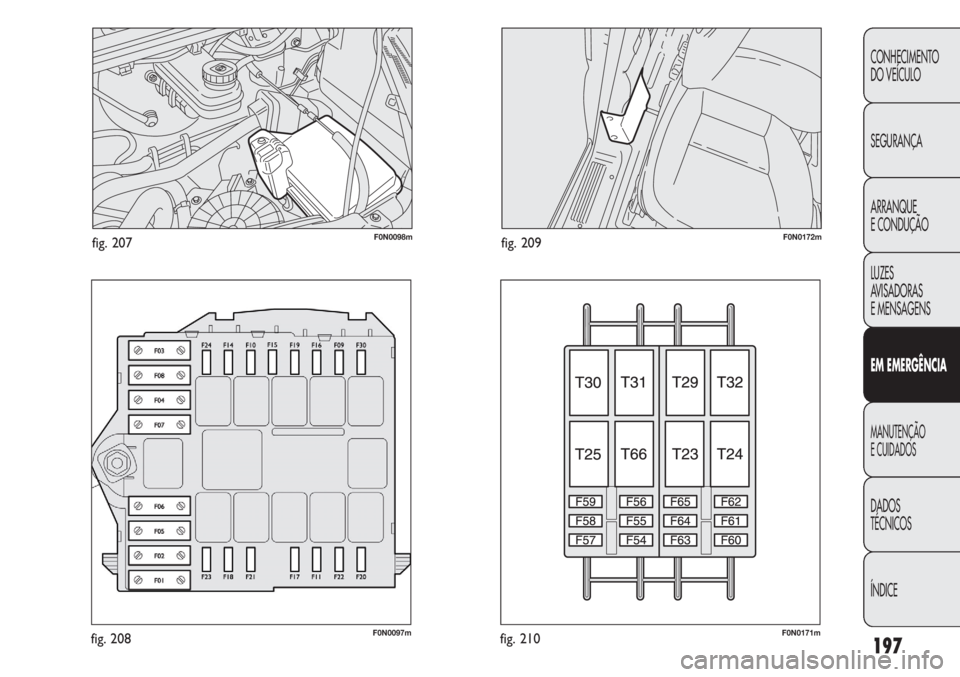

F0N0098mfig. 207
F0N0097mfig. 208
F0N0172mfig. 209
F0N0171mfig. 210

198
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE

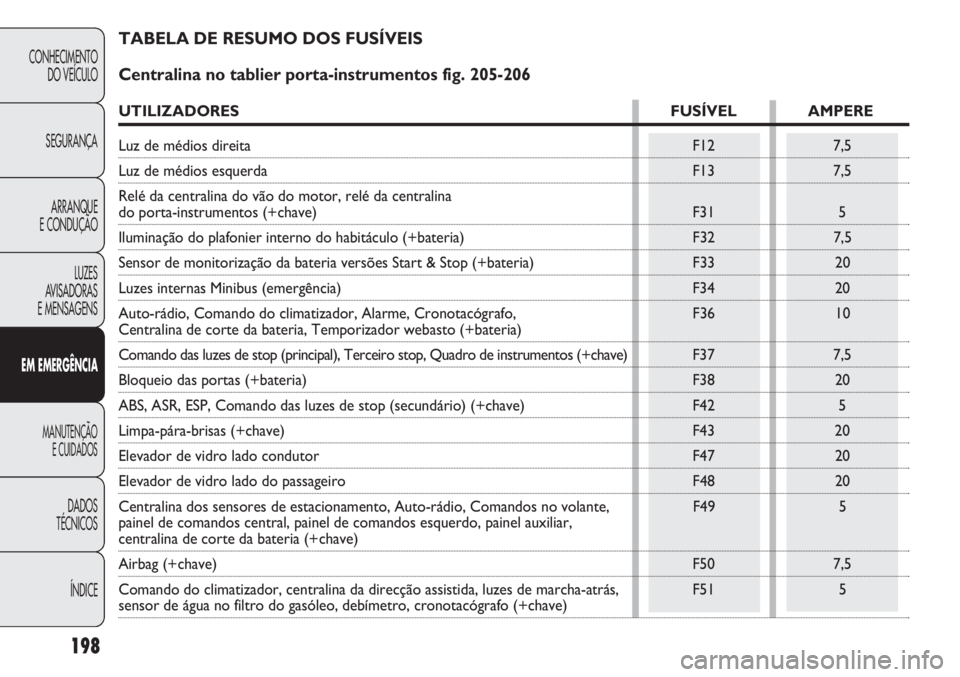

TABELA DE RESUMO DOS FUSÍVEIS
Centralina no tablier porta-instrumentos fig. 205-206
UTILIZADORES FUSÍVEL AMPERE
Luz de médios direita F12 7,5
Luz de médios esquerda F13 7,5
Relé da centralina do vão do motor, relé da centralina
do porta-instrumentos (+chave) F31 5
Iluminação do plafonier interno do habitáculo (+bateria) F32 7,5
Sensor de monitorização da bateria versões Start & Stop (+bateria) F33 20
Luzes internas Minibus (emergência) F34 20
Auto-rádio, Comando do climatizador, Alarme, Cronotacógrafo, F36 10
Centralina de corte da bateria, Temporizador webasto (+bateria)
Comando das luzes de stop (principal), Terceiro stop, Quadro de instrumentos (+chave) F377,5
Bloqueio das portas (+bateria) F38 20
ABS, ASR, ESP, Comando das luzes de stop (secundário) (+chave) F42 5
Limpa-pára-brisas (+chave) F43 20
Elevador de vidro lado condutor F47 20
Elevador de vidro lado do passageiro F48 20
Centralina dos sensores de estacionamento, Auto-rádio, Comandos no volante, F49 5
painel de comandos central, painel de comandos esquerdo, painel auxiliar,
centralina de corte da bateria (+chave)
Airbag (+chave) F50 7,5
Comando do climatizador, centralina da direcção assistida, luzes de marcha-atrás, F51 5
sensor de água no filtro do gasóleo, debímetro, cronotacógrafo (+chave)

199
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE

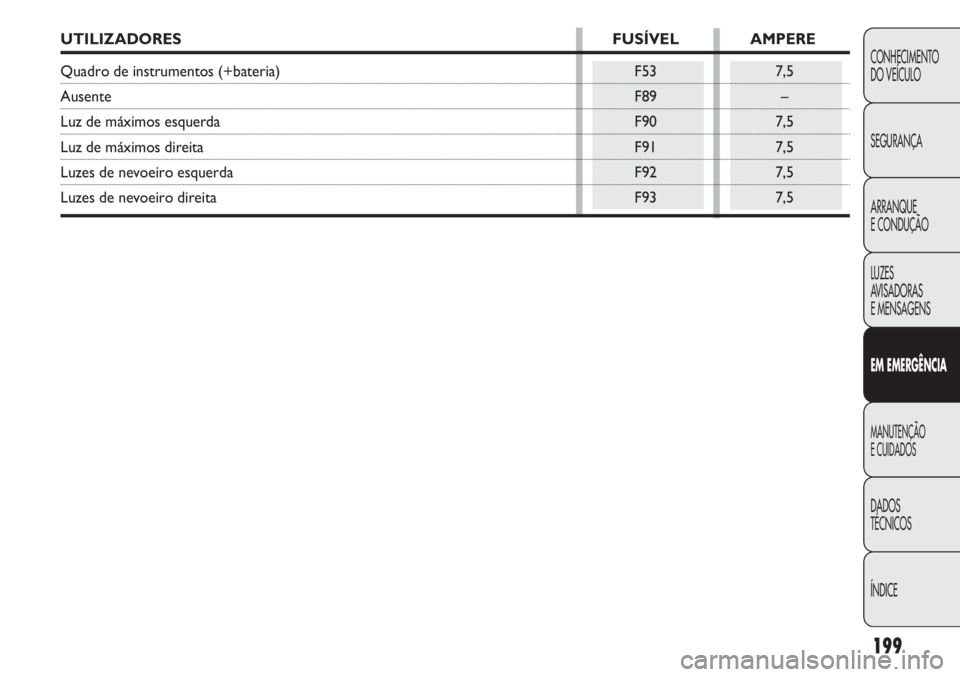

UTILIZADORES FUSÍVEL AMPERE
Quadro de instrumentos (+bateria) F53 7,5
AusenteF89 –
Luz de máximos esquerda F90 7,5
Luz de máximos direita F91 7,5
Luzes de nevoeiro esquerda F92 7,5
Luzes de nevoeiro direita F93 7,5

200
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE

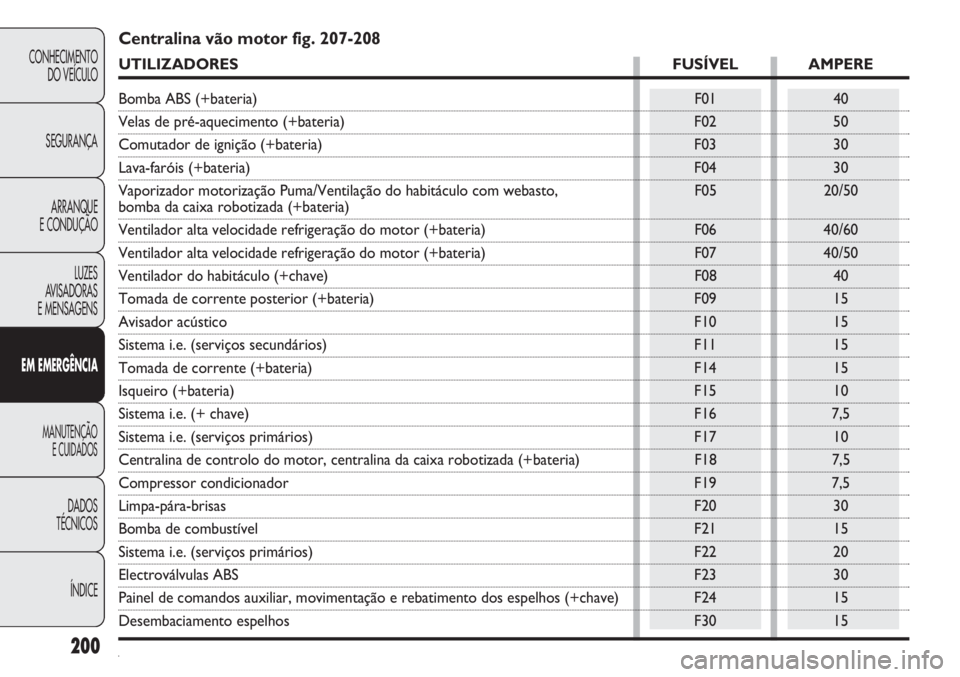

Centralina vão motor fig. 207-208
UTILIZADORES FUSÍVEL AMPERE
Bomba ABS (+bateria) F01 40
Velas de pré-aquecimento (+bateria) F02 50
Comutador de ignição (+bateria) F03 30
Lava-faróis (+bateria) F04 30
Vaporizador motorização Puma/Ventilação do habitáculo com webasto, F05 20/50
bomba da caixa robotizada (+bateria)
Ventilador alta velocidade refrigeração do motor (+bateria) F06 40/60
Ventilador alta velocidade refrigeração do motor (+bateria) F07 40/50
Ventilador do habitáculo (+chave) F08 40
Tomada de corrente posterior (+bateria) F09 15
Avisador acústico F10 15
Sistema i.e. (serviços secundários) F11 15
Tomada de corrente (+bateria) F14 15
Isqueiro (+bateria) F15 10
Sistema i.e. (+ chave) F16 7,5
Sistema i.e. (serviços primários) F17 10
Centralina de controlo do motor, centralina da caixa robotizada (+bateria) F18 7,5
Compressor condicionador F19 7,5
Limpa-pára-brisas F20 30
Bomba de combustível F21 15
Sistema i.e. (serviços primários) F22 20
Electroválvulas ABS F23 30
Painel de comandos auxiliar, movimentação e rebatimento dos espelhos (+chave) F24 15
Desembaciamento espelhos F30 15

201
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE

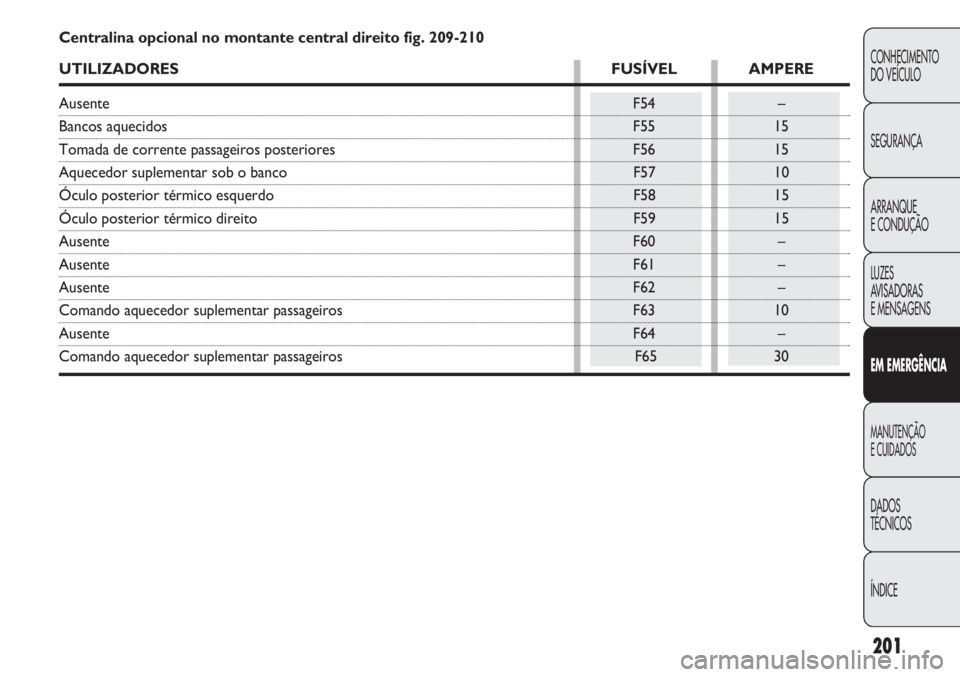

Centralina opcional no montante central direito fig. 209-210
UTILIZADORES FUSÍVEL AMPERE
AusenteF54 –
Bancos aquecidos F55 15
Tomada de corrente passageiros posteriores F56 15
Aquecedor suplementar sob o banco F57 10
Óculo posterior térmico esquerdo F58 15
Óculo posterior térmico direito F59 15
AusenteF60 –
AusenteF61 –
AusenteF62 –
Comando aquecedor suplementar passageiros F63 10
AusenteF64 –
Comando aquecedor suplementar passageiros F65 30

202

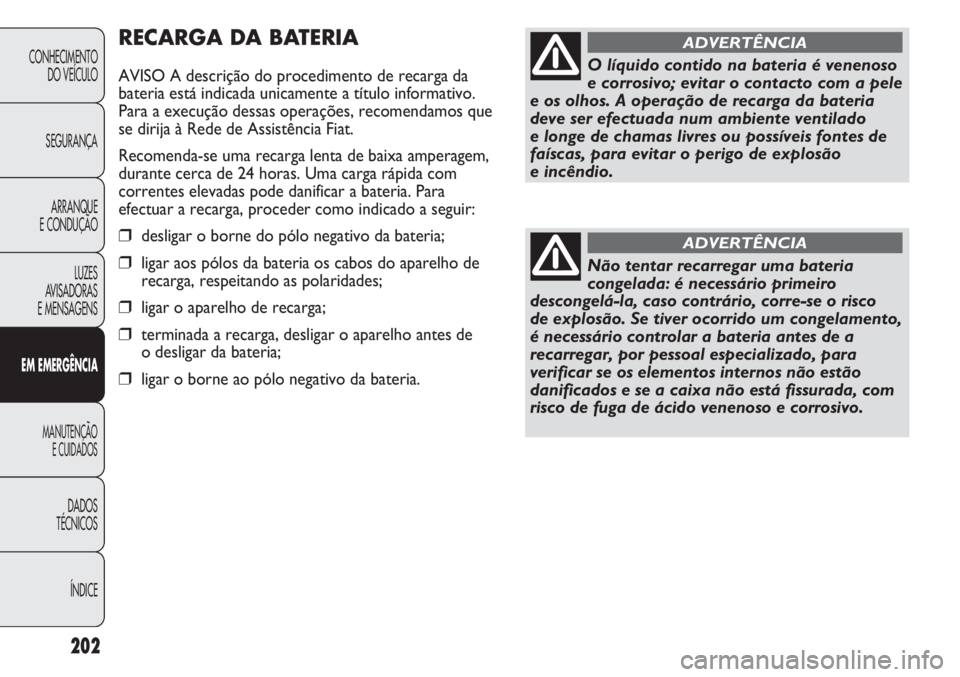

RECARGA DA BATERIA
AVISO A descrição do procedimento de recarga da
bateria está indicada unicamente a título informativo.
Para a execução dessas operações, recomendamos que
se dirija à Rede de Assistência Fiat.
Recomenda-se uma recarga lenta de baixa amperagem,
durante cerca de 24 horas. Uma carga rápida com
correntes elevadas pode danificar a bateria. Para
efectuar a recarga, proceder como indicado a seguir:
❒desligar o borne do pólo negativo da bateria;
❒ligar aos pólos da bateria os cabos do aparelho de
recarga, respeitando as polaridades;
❒ligar o aparelho de recarga;
❒terminada a recarga, desligar o aparelho antes de
o desligar da bateria;
❒ligar o borne ao pólo negativo da bateria.
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
O líquido contido na bateria é venenoso
e corrosivo; evitar o contacto com a pele
e os olhos. A operação de recarga da bateria
deve ser efectuada num ambiente ventilado
e longe de chamas livres ou possíveis fontes de
faíscas, para evitar o perigo de explosão
e incêndio.
ADVERTÊNCIA
Não tentar recarregar uma bateria
congelada: é necessário primeiro
descongelá-la, caso contrário, corre-se o risco
de explosão. Se tiver ocorrido um congelamento,
é necessário controlar a bateria antes de a
recarregar, por pessoal especializado, para
verificar se os elementos internos não estão
danificados e se a caixa não está fissurada, com
risco de fuga de ácido venenoso e corrosivo.
ADVERTÊNCIA

203
F0N0340mfig. 211

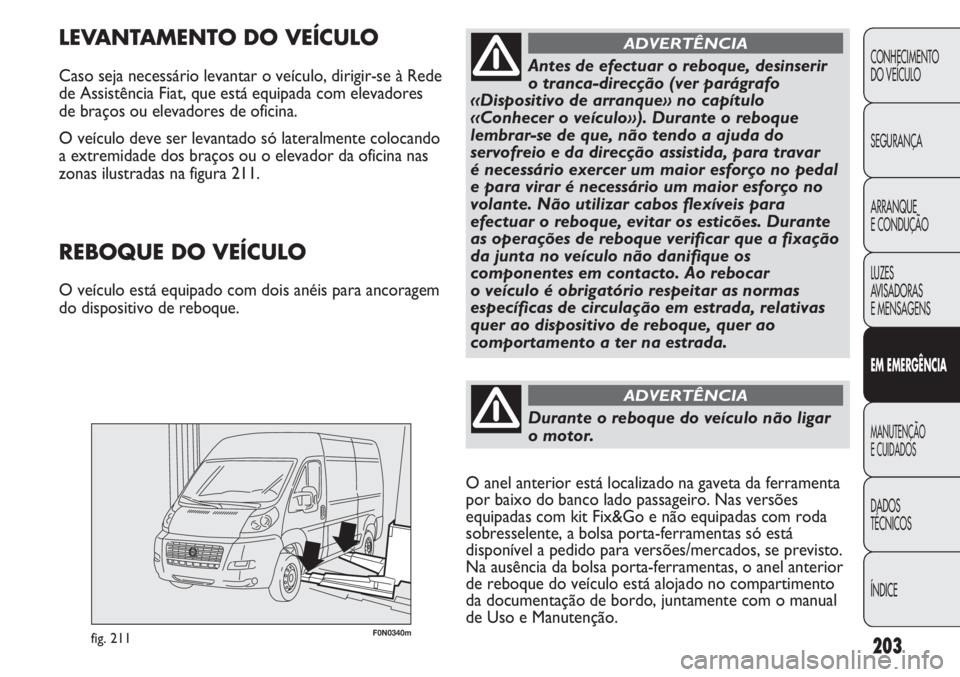

LEVANTAMENTO DO VEÍCULO
Caso seja necessário levantar o veículo, dirigir-se à Rede
de Assistência Fiat, que está equipada com elevadores
de braços ou elevadores de oficina.
O veículo deve ser levantado só lateralmente colocando
a extremidade dos braços ou o elevador da oficina nas
zonas ilustradas na figura 211.
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
Durante o reboque do veículo não ligar
o motor.
ADVERTÊNCIA
Antes de efectuar o reboque, desinserir
o tranca-direcção (ver parágrafo
«Dispositivo de arranque
»no capítulo
«Conhecer o veículo
»). Durante o reboque
lembrar-se de que, não tendo a ajuda do
servofreio e da direcção assistida, para travar
é necessário exercer um maior esforço no pedal
e para virar é necessário um maior esforço no
volante. Não utilizar cabos flexíveis para
efectuar o reboque, evitar os esticões. Durante
as operações de reboque verificar que a fixação
da junta no veículo não danifique os
componentes em contacto. Ao rebocar
o veículo é obrigatório respeitar as normas
específicas de circulação em estrada, relativas
quer ao dispositivo de reboque, quer ao
comportamento a ter na estrada.
ADVERTÊNCIA
REBOQUE DO VEÍCULO
O veículo está equipado com dois anéis para ancoragem
do dispositivo de reboque.
O anel anterior está localizado na gaveta da ferramenta
por baixo do banco lado passageiro. Nas versões
equipadas com kit Fix&Go e não equipadas com roda
sobresselente, a bolsa porta-ferramentas só está
disponível a pedido para versões/mercados, se previsto.
Na ausência da bolsa porta-ferramentas, o anel anterior
de reboque do veículo está alojado no compartimento
da documentação de bordo, juntamente com o manual
de Uso e Manutenção.

204
F0N0117mfig. 215F0N0135mfig. 213
F0N0136mfig. 214
❒tirar da gaveta a chave de fenda em dotação
e fazendo força no ponto indicado, levantar
o tampão C-fig. 214;
❒tirar o anel de reboque D da gaveta e apertá-lo no
perno roscado fig. 214.
O anel posterior B-fig. 215 encontra-se no ponto
indicado na figura.
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE

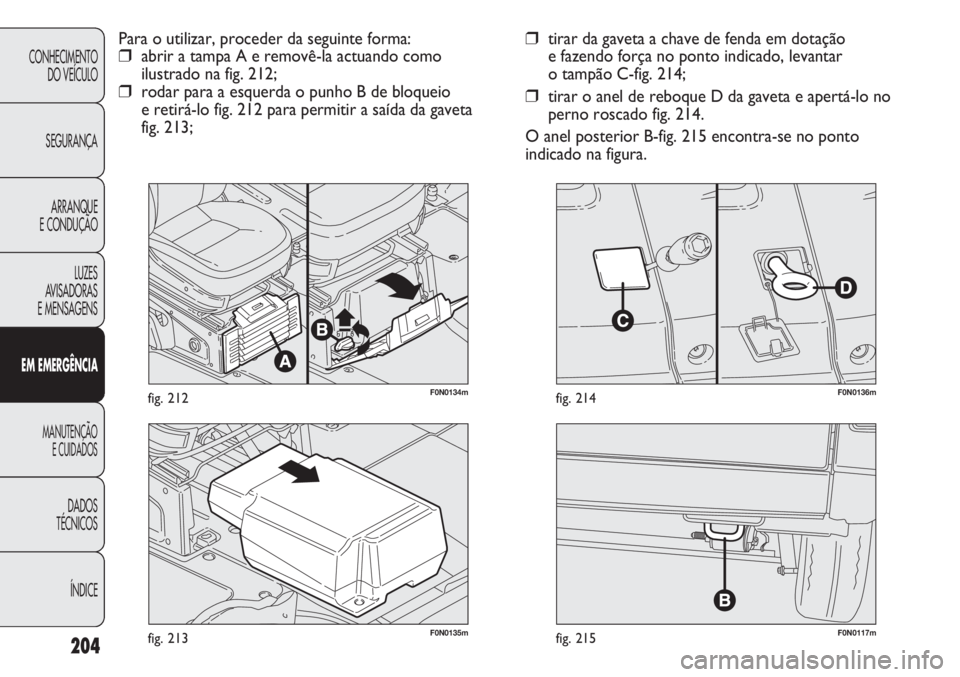

Para o utilizar, proceder da seguinte forma:
❒abrir a tampa A e removê-la actuando como
ilustrado na fig. 212;
❒rodar para a esquerda o punho B de bloqueio
e retirá-lo fig. 212 para permitir a saída da gaveta
fig. 213;
F0N0134mfig. 212

205
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE

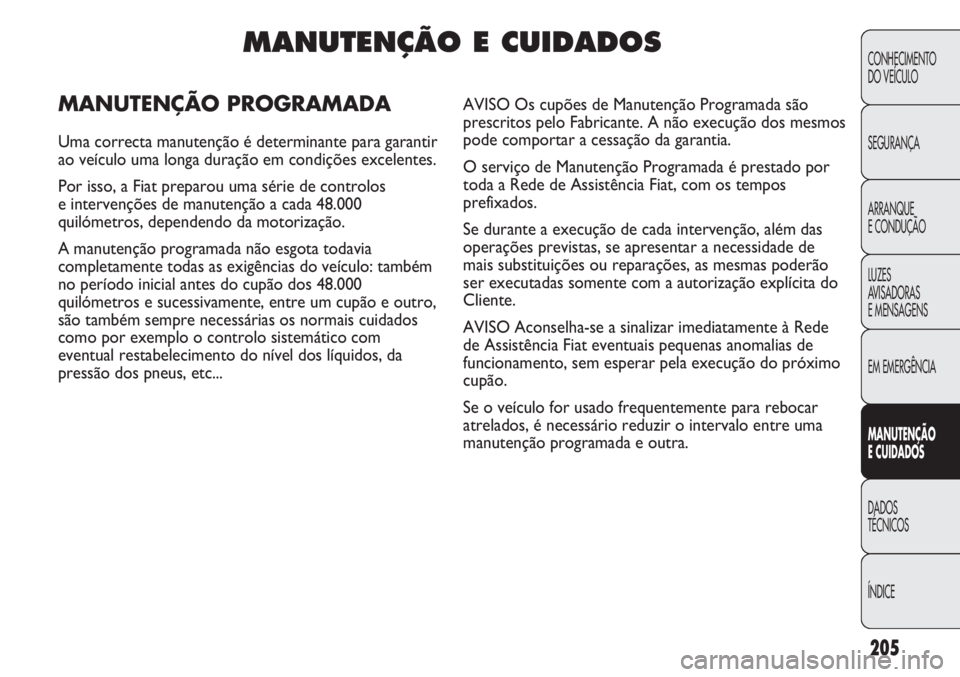

MANUTENÇÃO E CUIDADOS
MANUTENÇÃO PROGRAMADA
Uma correcta manutenção é determinante para garantir
ao veículo uma longa duração em condições excelentes.
Por isso, a Fiat preparou uma série de controlos
e intervenções de manutenção a cada 48.000
quilómetros, dependendo da motorização.
A manutenção programada não esgota todavia
completamente todas as exigências do veículo: também
no período inicial antes do cupão dos 48.000
quilómetros e sucessivamente, entre um cupão e outro,
são também sempre necessárias os normais cuidados
como por exemplo o controlo sistemático com
eventual restabelecimento do nível dos líquidos, da
pressão dos pneus, etc...AVISO Os cupões de Manutenção Programada são
prescritos pelo Fabricante. A não execução dos mesmos
pode comportar a cessação da garantia.
O serviço de Manutenção Programada é prestado por
toda a Rede de Assistência Fiat, com os tempos
prefixados.
Se durante a execução de cada intervenção, além das
operações previstas, se apresentar a necessidade de
mais substituições ou reparações, as mesmas poderão
ser executadas somente com a autorização explícita do
Cliente.
AVISO Aconselha-se a sinalizar imediatamente à Rede
de Assistência Fiat eventuais pequenas anomalias de
funcionamento, sem esperar pela execução do próximo
cupão.
Se o veículo for usado frequentemente para rebocar
atrelados, é necessário reduzir o intervalo entre uma
manutenção programada e outra.

●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●●
●●
●●●
206
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
PLANO DE MANUTENÇÃO PROGRAMADA
Milhares de quilómetros 48 96 144 192 240
Meses 24 48 72 96 120
Controlo do estado de carga da bateria e eventual recarga
Verificação das condições/desgaste dos pneus e eventual regulação da pressão
Controlo do funcionamento do sistema de iluminação (faróis, indicadores
de mudança de direcção, emergência, vão da mala, habitáculo,
vão porta-objectos, luzes avisadoras do quadro de instrumentos, etc.)
Controlo do funcionamento do sistema limpa-lava-vidro e eventual
regulação dos borrifadores
Controlo do posicionamento/desgaste das escovas do limpa-pára-brisas/
limpa-óculo posterior
Controlo do estado de limpeza dos fechos do capot do motor e da tampa
da bagageira, limpeza e lubrificação das alavancas.
Controlo visual das condições e integridade: exterior da carroçaria,
protecção inferior da carroçaria, troços rígidos e flexíveis das tubagens
(escape, alimentação do combustível e travões), elementos de borracha
(foles, tubos, casquilhos, etc.)
Controlo das condições e desgaste das placas dos travões de disco
anteriores e funcionamento do avisador de desgaste das mesmas
Verificação das condições e desgaste das placas dos travões de disco
traseiras e funcionamento do sinalizador de desgaste das placas
(para versões/mercados, se previsto)
Controlo e eventual reposição do nível dos líquidos (refrigeração do
motor, hidráulica dos travões/embraiagem, lava-vidros, bateria, etc.)
Controlo visual das condições da(s) correia(s) de comando dos acessórios
(versões sem tensor automático) (versões 130-150-180 Multijet)
Controlo da tensão da correia de comando dos acessórios
(versões sem tensor automático) (▲)
Controlo da tensão da correia de comando dos acessórios
(versões sem tensor automático) (versões 115 Multijet) (▲)
(
▲) Na primeira substituição do óleo do motor é necessário efectuar o controlo da tensão da correia de comando acessórios.
