FIAT DUCATO 2014 Návod k použití a údržbě (in Czech)

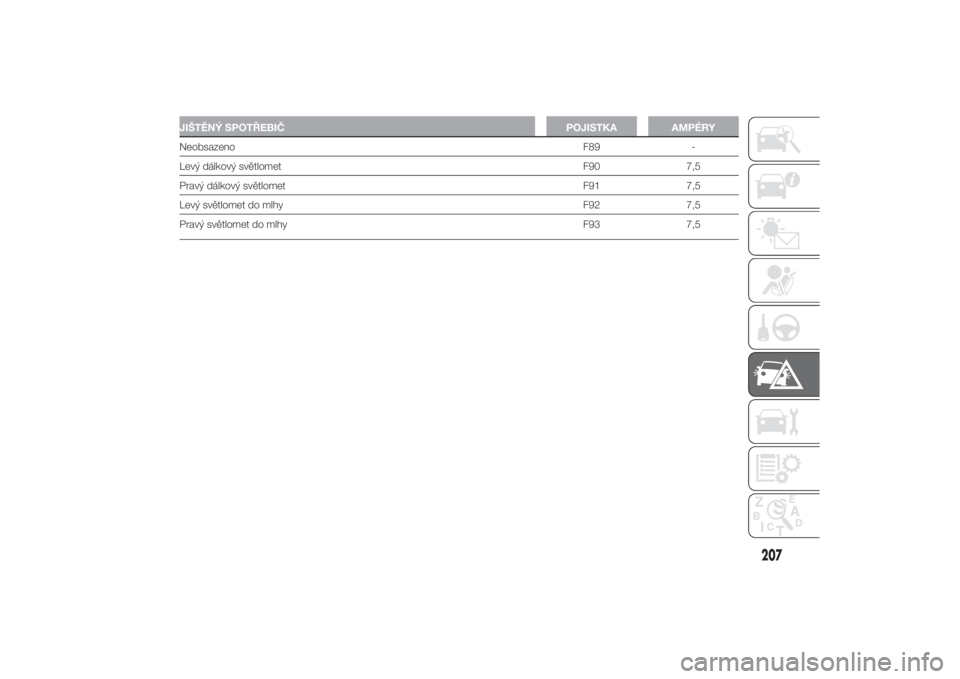

JIŠTĚNÝ SPOTŘEBIČ POJISTKA AMPÉRYNeobsazenoF89 -
Levý dálkový světlomet F90 7,5
Pravý dálkový světlomet F91 7,5
Levý světlomet do mlhy F92 7,5
Pravý světlomet do mlhy F93 7,5
207
7-3-2014 16:45 Pagina 207

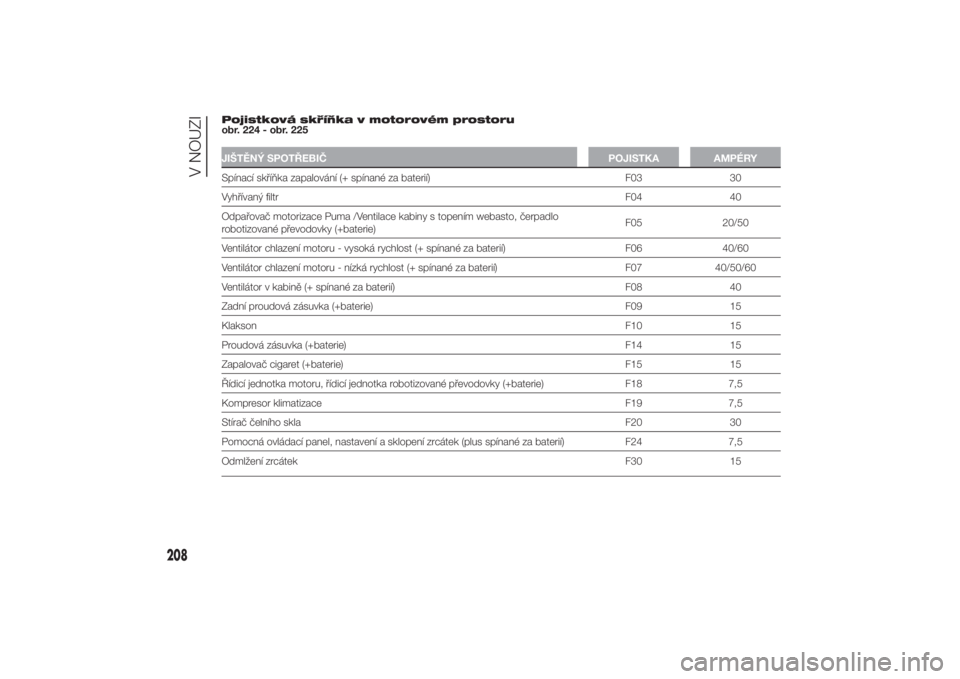

Pojistková skříňka v motorovém prostoru
obr. 224 - obr. 225JIŠTĚNÝ SPOTŘEBIČ POJISTKA AMPÉRYSpínací skříňka zapalování (+ spínané za baterií) F03 30
Vyhřívaný filtrF04 40
Odpařovač motorizace Puma /Ventilace kabiny s topením webasto, čerpadlo
robotizované převodovky (+baterie)F05 20/50
Ventilátor chlazení motoru - vysoká rychlost (+ spínané za baterií) F06 40/60
Ventilátor chlazení motoru - nízká rychlost (+ spínané za baterií) F07 40/50/60
Ventilátor v kabině (+ spínané za baterií) F08 40
Zadní proudová zásuvka (+baterie) F09 15
KlaksonF10 15
Proudová zásuvka (+baterie) F14 15
Zapalovač cigaret (+baterie) F15 15
Řídicí jednotka motoru, řídicí jednotka robotizované převodovky (+baterie) F18 7,5
Kompresor klimatizace F19 7,5
Stírač čelního skla F20 30
Pomocná ovládací panel, nastavení a sklopení zrcátek (plus spínané za baterií) F24 7,5
Odmlžení zrcátek F30 15
208
V NOUZI
7-3-2014 16:45 Pagina 208

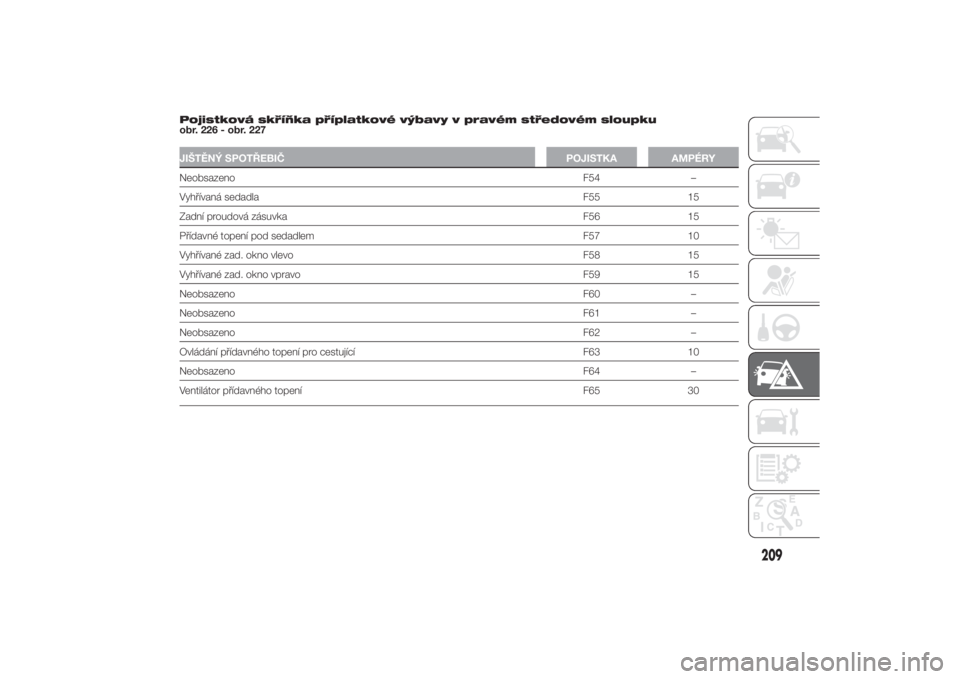

Pojistková skříňka příplatkové výbavy v pravém středovém sloupku
obr. 226 - obr. 227JIŠTĚNÝ SPOTŘEBIČ POJISTKA AMPÉRYNeobsazenoF54 –
Vyhřívaná sedadla F55 15
Zadní proudová zásuvka F56 15
Přídavné topení pod sedadlem F57 10
Vyhřívané zad. okno vlevo F58 15
Vyhřívané zad. okno vpravo F59 15
NeobsazenoF60 –
NeobsazenoF61 –
NeobsazenoF62 –
Ovládání přídavného topení pro cestující F63 10
NeobsazenoF64 –
Ventilátor přídavného topení F65 30
209
7-3-2014 16:45 Pagina 209

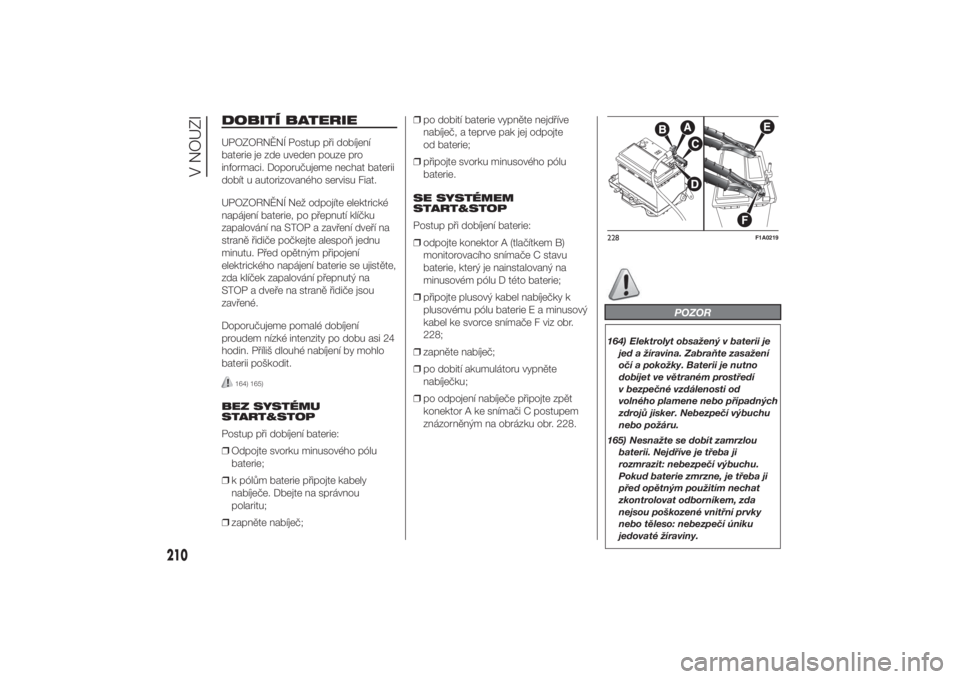

DOBITÍ BATERIEUPOZORNĚNÍ Postup při dobíjení
baterie je zde uveden pouze pro
informaci. Doporučujeme nechat baterii
dobít u autorizovaného servisu Fiat.
UPOZORNĚNÍ Než odpojíte elektrické
napájení baterie, po přepnutí klíčku
zapalování na STOP a zavření dveří na
straně řidiče počkejte alespoň jednu
minutu. Před opětným připojení
elektrického napájení baterie se ujistěte,
zda klíček zapalování přepnutý na
STOP a dveře na straně řidiče jsou
zavřené.
Doporučujeme pomalé dobíjení
proudem nízké intenzity po dobu asi 24
hodin. Příliš dlouhé nabíjení by mohlo
baterii poškodit.
164) 165)
BEZ SYSTÉMU
START&STOP
Postup při dobíjení baterie:
❒Odpojte svorku minusového pólu
baterie;
❒k pólům baterie připojte kabely
nabíječe. Dbejte na správnou
polaritu;
❒zapněte nabíječ;❒po dobití baterie vypněte nejdříve
nabíječ, a teprve pak jej odpojte
od baterie;
❒připojte svorku minusového pólu
baterie.
SE SYSTÉMEM
START&STOP
Postup při dobíjení baterie:
❒odpojte konektor A (tlačítkem B)
monitorovacího snímače C stavu
baterie, který je nainstalovaný na
minusovém pólu D této baterie;
❒připojte plusový kabel nabíječky k
plusovému pólu baterie E a minusový
kabel ke svorce snímače F viz obr.
228;
❒zapněte nabíječ;
❒po dobití akumulátoru vypněte
nabíječku;
❒po odpojení nabíječe připojte zpět
konektor A ke snímači C postupem
znázorněným na obrázku obr. 228.
POZOR
164) Elektrolyt obsažený v baterii je
jed a žíravina. Zabraňte zasažení
očí a pokožky. Baterii je nutno
dobíjet ve větraném prostředí
v bezpečné vzdálenosti od
volného plamene nebo případných
zdrojů jisker. Nebezpečí výbuchu
nebo požáru.
165) Nesnažte se dobít zamrzlou
baterii. Nejdříve je třeba ji
rozmrazit: nebezpečí výbuchu.
Pokud baterie zmrzne, je třeba ji
před opětným použitím nechat
zkontrolovat odborníkem, zda
nejsou poškozené vnitřní prvky
nebo těleso: nebezpečí úniku
jedovaté žíraviny.228
F1A0219
210
V NOUZI
7-3-2014 16:45 Pagina 210

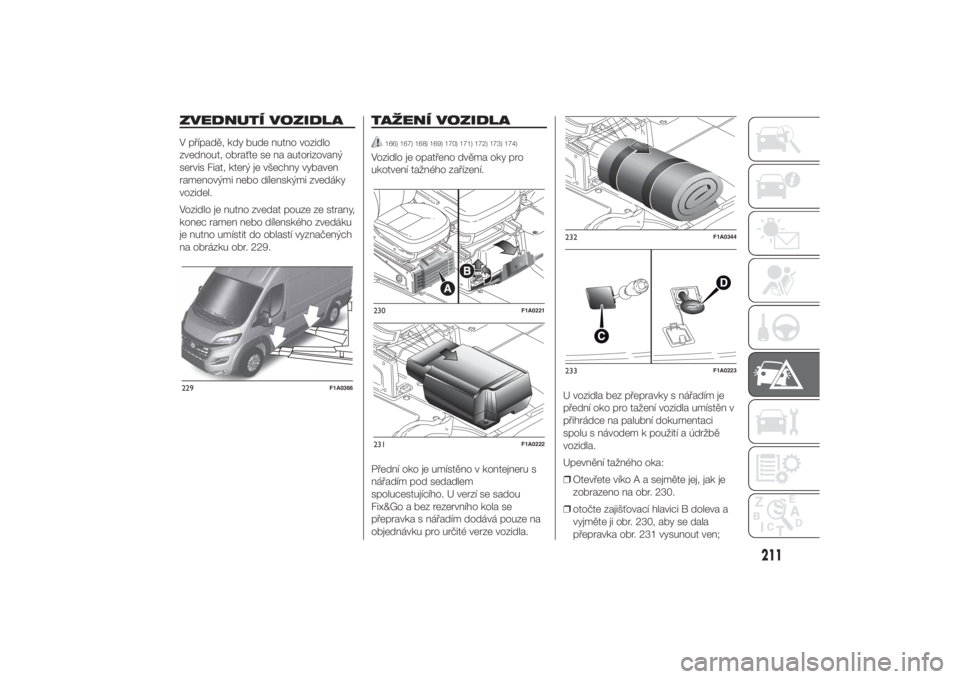

ZVEDNUTÍ VOZIDLAV případě, kdy bude nutno vozidlo
zvednout, obraťte se na autorizovaný
servis Fiat, který je všechny vybaven
ramenovými nebo dílenskými zvedáky
vozidel.
Vozidlo je nutno zvedat pouze ze strany,
konec ramen nebo dílenského zvedáku
je nutno umístit do oblastí vyznačených
na obrázku obr. 229.
TAŽENÍ VOZIDLA
166) 167) 168) 169) 170) 171) 172) 173) 174)
Vozidlo je opatřeno dvěma oky pro
ukotvení tažného zařízení.
Přední oko je umístěno v kontejneru s
nářadím pod sedadlem
spolucestujícího. U verzí se sadou
Fix&Go a bez rezervního kola se
přepravka s nářadím dodává pouze na
objednávku pro určité verze vozidla.U vozidla bez přepravky s nářadím je
přední oko pro tažení vozidla umístěn v
přihrádce na palubní dokumentaci
spolu s návodem k použití a údržbě
vozidla.
Upevnění tažného oka:
❒Otevřete víko A a sejměte jej, jak je
zobrazeno na obr. 230.
❒otočte zajišťovací hlavici B doleva a
vyjměte ji obr. 230, aby se dala
přepravka obr. 231 vysunout ven;
229
F1A0366
230
F1A0221
231
F1A0222
232
F1A0344
233
F1A0223
211
7-3-2014 16:45 Pagina 211

❒vyjměte z přepravky šroubovák
dodávaný s vozidlem a zapáčením ve
vyznačeném bodě zvedněte kryt
obr. 233;
❒vyndejte z přepravky tažné oko D a
zašroubujte je na závitový čep obr.
233.
Zadní oko B obr. 234 je v místě
vyznačeném na obrázku.
POZOR
166) Zašroubujte tažné oko a
zkontrolujte, zda je upevněné na
doraz.
167) Před tažením odemkněte zámek
řízení (viz "Spínací skříňka
zapalování" v kapitole "Seznámení
s vozidlem”).
168) Během tažení vozidla mějte na
paměti, že nemáte asistenci
posilovače brzd a řízení, a proto je
nutné při brzdění a ovládání
vozidla vyvíjet větší sílu na
brzdový pedál i na volant.
169) Nepoužívejte k tažení pružná
lana; vyvarujte se škubání
vozidlem. Během tažení
kontrolujte, zda se tažnými
pomůckami nepoškodí části
vozidla, jichž se dotýkají.
170) Při tažení vozu je nutno
dodržovat všechna ustanovení
pravidel silničního provozu
ohledně tažných pomůcek a
chování v silničním provozu.
171) Během tažení nestartujte motor
taženého vozu.172) Vozidlo smí být tažené výlučně
po sjízdném jízdním povrchu;
tažné zařízení se nesmí používat
pro vyproštění vozidla, které se
dostalo mimo vozovku.
173) Je zakázáno překonávat
tažením vozidla velké překážky na
vozovce (např. hromady sněhu či
jiného materiálu na jízdním
povrchu.
174) Při tažení je nutno postupovat
tak, aby se obě vozidla (táhnoucí i
tažené) nacházela pokud možno
v ose; případné tažení/nakládání
na odtahové vozidlo je nutno
provést tak, aby táhnout i tažené
vozidlo byly v ose.
234
F1A0224
212
V NOUZI
7-3-2014 16:45 Pagina 212

ÚDRŽBA A PÉČE
Řádnou údržbou lze dlouhodobě
zachovat výkony vozidla, snižovat
provozní náklady a zachovávat účinnost
bezpečnostních systémů.
V této kapitole je objasněno, jak toho
docílit.PLÁNOVANÁ ÚDRŽBA ...................214
PLÁN ÚDRŽBY ...............................215
PRAVIDELNÉ KONTROLY ...............218
POUŽÍVÁNÍ VOZIDLA V
NÁROČNÝCH PODMÍNKÁCH.........218
KONTROLA HLADIN .......................219
VZDUCHOVÝ FILTR / PYLOVÝ
FILTR ..............................................225
BATERIE .........................................226
KOLA A PNEUMATIKY ....................229
HADICOVÉ ROZVODY ....................230
STÍRAČ ČELNÍHO SKLA .................230
KAROSÉRIE ....................................232
INTERIÉR ........................................234
213
7-3-2014 16:45 Pagina 213

PLÁNOVANÁ
ÚDRŽBASprávná údržba je rozhodující k zajištění
dlouhé životnosti vozidla za optimálních
podmínek.
Proto předepsala automobilka Fiat řadu
kontrol a úkonů údržby, které se v
závislosti na motorizaci musejí provést v
intervalech po 48 000 kilometrech.
Plánovanou údržbou se v žádném
případě nepokryjí zcela všechny
potřeby vozidla. Již v prvním období
provozu před servisní prohlídkou při 48
000 km a pak mezi jednotlivými
prohlídkami je nutno věnovat vozidlu
pozornost, např. systematicky
kontrolovat a případně doplnit náplně,
dohustit pneumatiky, atd.
UPOZORNĚNÍ Pravidelné servisní
prohlídky jsou předepsány výrobcem.
Neprovedením prohlídek může
propadnout záruka.
Servisní prohlídky s plánovanou
údržbou provádějí v předepsaných
intervalech všechny autorizované
servisy Fiat.Jestliže se během pravidelné plánované
prohlídky v servisu zjistí, že jsou kromě
plánovaných řádných úkonů nutné další
výměny nebo opravy, lze je provést
pouze s výslovným souhlasem
zákazníka.
UPOZORNĚNÍ Doporučujeme nahlásit
servisní síti Fiat jakékoli poruchy v
provozu vozidla a nečekat s nimi na
další plánovanou prohlídku.
Jestliže je vozidlo používáno často k
tažení přívěsných vozidel, je třeba
zkrátit dobu mezi řádnými termíny plánu
údržby.
214
ÚDRŽBA A PÉČE
7-3-2014 16:45 Pagina 214

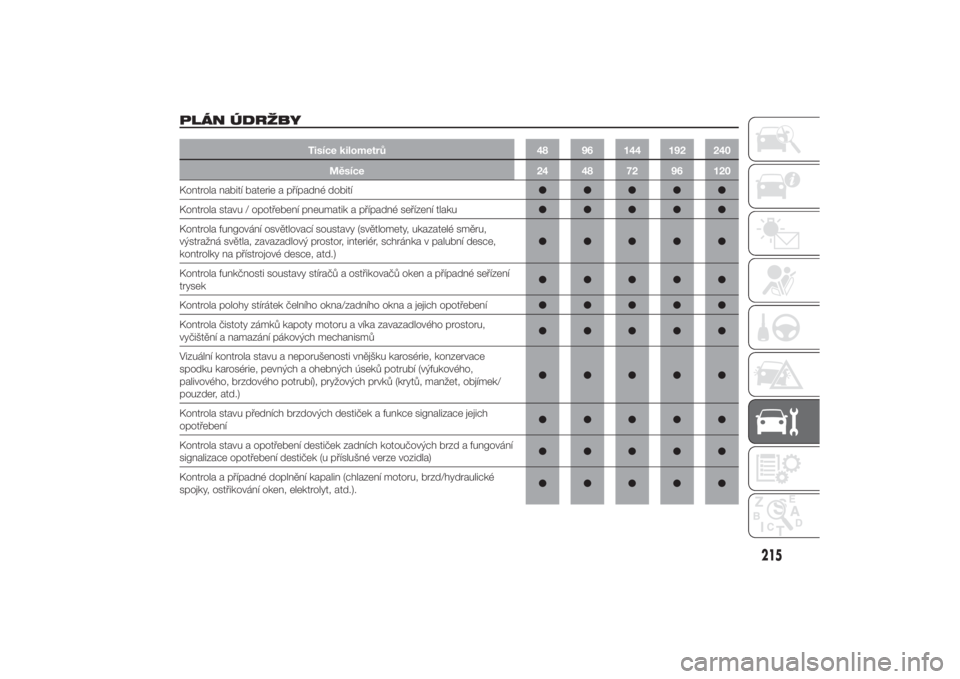

PLÁN ÚDRŽBY

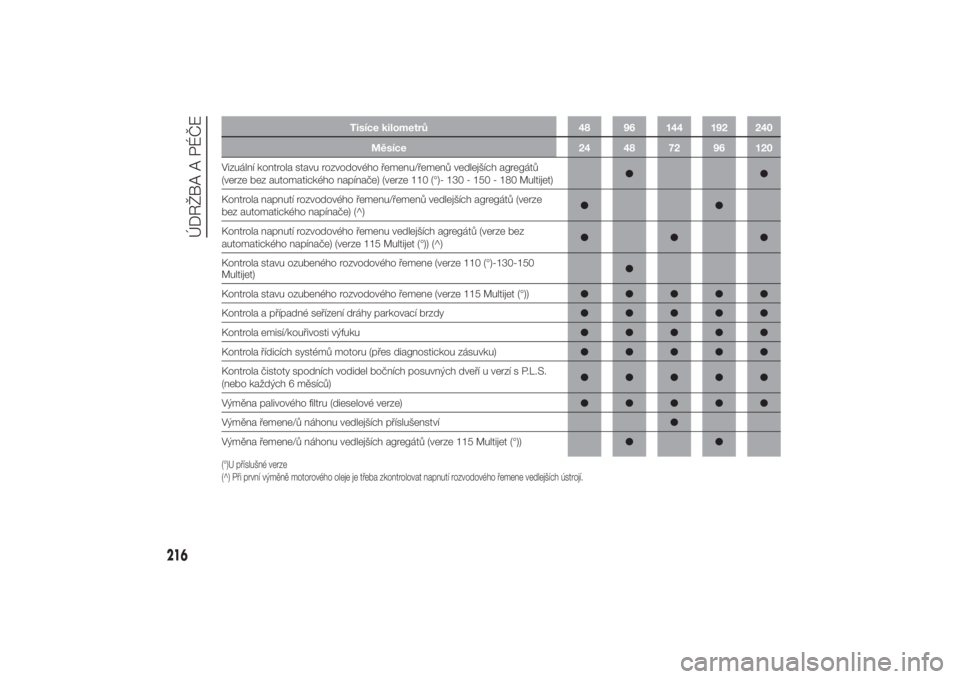

Tisíce kilometrů 48 96 144 192 240
Měsíce 24 48 72 96 120
Kontrola nabití baterie a případné dobití●●●●●
Kontrola stavu / opotřebení pneumatik a případné seřízení tlaku●●●●●
Kontrola fungování osvětlovací soustavy (světlomety, ukazatelé směru,
výstražná světla, zavazadlový prostor, interiér, schránka v palubní desce,
kontrolky na přístrojové desce, atd.)●●●●●
Kontrola funkčnosti soustavy stíračů a ostřikovačů oken a případné seřízení
trysek●●●●●
Kontrola polohy stírátek čelního okna/zadního okna a jejich opotřebení●●●●●
Kontrola čistoty zámků kapoty motoru a víka zavazadlového prostoru,
vyčištění a namazání pákových mechanismů●●●●●
Vizuální kontrola stavu a neporušenosti vnějšku karosérie, konzervace
spodku karosérie, pevných a ohebných úseků potrubí (výfukového,
palivového, brzdového potrubí), pryžových prvků (krytů, manžet, objímek/
pouzder, atd.)●●●●●
Kontrola stavu předních brzdových destiček a funkce signalizace jejich
opotřebení●●●●●
Kontrola stavu a opotřebení destiček zadních kotoučových brzd a fungování
signalizace opotřebení destiček (u příslušné verze vozidla)●●●●●
Kontrola a případné doplnění kapalin (chlazení motoru, brzd/hydraulické
spojky, ostřikování oken, elektrolyt, atd.).●●●●●
215
7-3-2014 16:45 Pagina 215

Tisíce kilometrů 48 96 144 192 240
Měsíce 24 48 72 96 120
Vizuální kontrola stavu rozvodového řemenu/řemenů vedlejších agregátů
(verze bez automatického napínače) (verze 110 (°)- 130 - 150 - 180 Multijet)●●
Kontrola napnutí rozvodového řemenu/řemenů vedlejších agregátů (verze
bez automatického napínače) (^)●●
Kontrola napnutí rozvodového řemenu vedlejších agregátů (verze bez
automatického napínače) (verze 115 Multijet (°)) (^)●●●
Kontrola stavu ozubeného rozvodového řemene (verze 110 (°)-130-150
Multijet)●
Kontrola stavu ozubeného rozvodového řemene (verze 115 Multijet (°))●●●●●
Kontrola a případné seřízení dráhy parkovací brzdy●●●●●
Kontrola emisí/kouřivosti výfuku●●●●●
Kontrola řídicích systémů motoru (přes diagnostickou zásuvku)●●●●●
Kontrola čistoty spodních vodidel bočních posuvných dveří u verzí s P.L.S.
(nebo každých 6 měsíců)●●●●●
Výměna palivového filtru (dieselové verze)●●●●●
Výměna řemene/ů náhonu vedlejších příslušenství●
Výměna řemene/ů náhonu vedlejších agregátů (verze 115 Multijet (°))●●(°)U příslušné verze
(^) Při první výměně motorového oleje je třeba zkontrolovat napnutí rozvodového řemene vedlejších ústrojí.
216
ÚDRŽBA A PÉČE
7-3-2014 16:45 Pagina 216
