Когда автомобиль в поднятом
состоянии:
❒для всехисполнений: со стороны
арки правого заднегоколеса
поверните винт A РИС. 180
устройстваудержания запасного
колеса с помощью прилагаемого
гаечногоключа судлинителем
B РИС. 180;
❒повернитеключ С РИС. 181 против
часовой стрелки 1, чтобы отпустить
крепление запасногоколеса;
❒продолжайте поворачивать винт
против часовой стрелкидоупора,
пока не сработает сцепление
крепежногоустройства;
144) 145)
❒с помощьюключадлядемонтажа
колес извлекитеколесо из
автомобиля РИС. 182;❒открутитеудерживающуюручкуD
РИС. 183 и ослабьтеколесо, сняв
его сдержателя E.
❒с помощьюключа F РИС. 184
полностью открутите болты и
извлекитеколесо;❒установите запасноеколесо, вставив
шпильки H в соответствующие
приемные гнезда G РИС. 185. Во
времяустановкиколеса проверьте,
чтобы посадочные поверхности
были чистыми, без загрязнений,
посколькув противном случае это
может привестикослаблению
крепежныхболтов;
❒закрутите 5
крепежныхболтов;
❒с помощьюключадлядемонтажа
колеса опустите автомобиль и
извлекитедомкрат
❒затяните болтыдоупора в
крестовом порядкекакпоказано на
рисунке РИС. 185.
По завершении операции:
❒снимите замененноеколесо,
закрепите его вдержателе E РИС.
183изакрутите ручкуD;
180
F1A0171
181
F1A0172
182
F1A0173
183
F1A0174
217

❒вставьте прилагаемыйключ C РИС.
181 с соответствующим
удлинителем B РИС. 180 в винт A
РИС. 180устройствадля запасного
колеса и поверните его по часовой
стрелке2для подъема запасного
колеса вплотьдо его полного
размещения подшасси,убедитесь,
чтовокошкеустройства появилась
отметкаосцеплении D РИС. 181.
146)
В автомобиляхс легкосплавными
дисками выполнить следующее:
❒достаньте соответствующий
комплект инструментов из сумки,
расположенной в отсекедля мелких
предметов;
❒установитеколпакAна
соответствующую пластинуB РИС.
187изакрепите его, закрутив ручку
C РИС. 188;❒установитекронштейн на
легкосплавныйдискизакрутите
специально предназначенныедля
этого винты с гайками РИС. 189;
❒вставьте прилагаемыйключ C РИС.
181 с соответствующим
удлинителем B РИС. 180 в винты A
РИС. 180устройствадля запасного
колеса и поверните его по часовой
стрелкедля подъема запасного
колеса вплотьдо его полного
размещения подшасси,убедитесь,
чтовокошкеустройства появилась
отметкаосцеплении D РИС. 181;
❒проверьтеустановку колеса в
посадочном положении подшасси
(подъемный механизм оснащен
сцеплениемдля ограниченияхода;
неправильное положениеколеса
может создавать опасные ситуации);
184
F1A0175
G
H
185
F1A0176
186
F1A0177
187
F1A0383
188
F1A0384
218
В СЛУЧАЕ ЧРЕЗВЫЧАЙНОЙ СИТУАЦИИ

❒уберитеключвящик/сумкус
инструментами;
❒уберите ящик/сумкус
инструментами в соответствующий
отсекподсиденьем пассажира.
147)
ВНИМАНИЕ!
137) Обозначьте присутствие
неподвижного автомобиля в
соответствии с действующими
нормами: включите аварийную
сигнализацию, установите
треугольник аварийной
остановки и т.д. Пассажиры
должны выйти из автомобиля,
особенно если он тяжело нагружен.
Во время замены колеса
пассажирам следует держаться в
стороне от движущегося
транспорта. Взведите рычаг
стояночного тормоза.
138) Запасное колесо (для
исполнений/рынков, где это
предусмотрено) предназначено
специально для данного
автомобиля. Не ставьте его на
другие модели и не пользуйтесь
запасными колесами других
моделей на собственном
автомобиле. Колесные шпильки
предназначены специально для
данной модели. Не используйте их
для автомобилей других марок и
не используйте болты с
автомобилей других марок.139) В самые короткие сроки
отремонтируйте и заново
установите замененное колесо.
Перед установкой крепежных
болтов не наносите на резьбу
смазку, это может привести к их
самопроизвольному
выкручиванию.
140) Домкрат предназначен только
для замены колес автомобиля, в
комплект которого он входит,
или автомобилей такой же
модели. Категорически
запрещается использовать его
для других целей, например, для
подъема автомобилей других
моделей. Запрещается работать
под автомобилем, поднятым на
домкрате. Неправильная
установка домкрата может
привести к падению поднятого
автомобиля. Не используйте
домкрат для поднятия груза, вес
которого превышает указанный
на ярлыке домкрата.
141) Категорически не допускать
повреждения ниппеля. Не
вставляйте какой бы то ни было
инструмент между ободом и
шиной. Регулярно проверяйте
давление в шинах и в запасном
колесе по параметрам, указанным
в разделе "Технические данные".
189
F1A0385
219

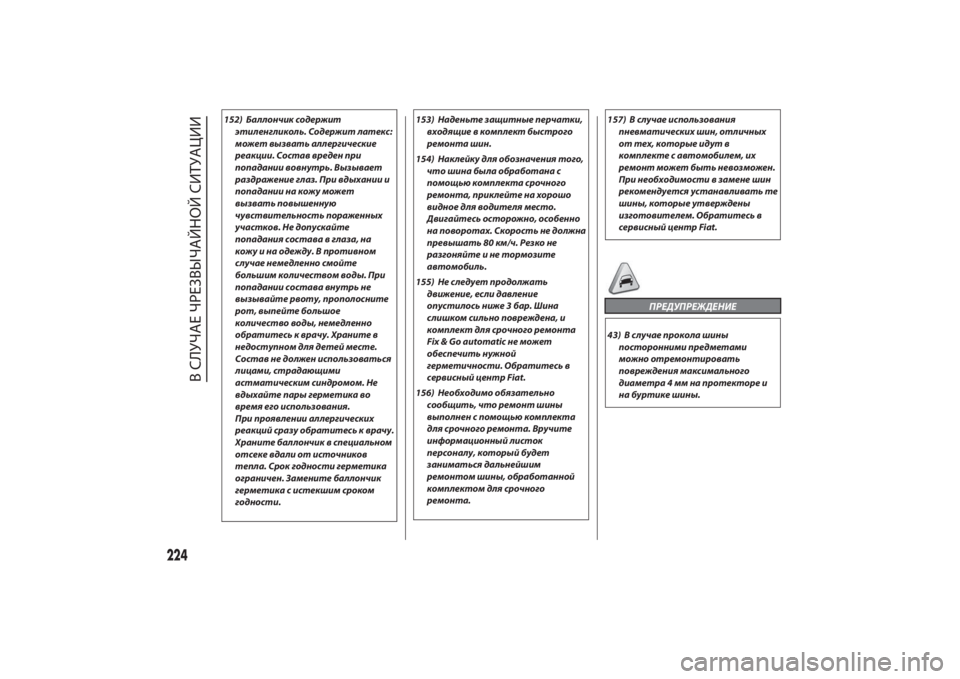

142) В качестве привода подъемного
механизма запасного колеса не
допускается использование какого
бы то ни было другого
инструмента, кроме входящей в
комплект рукоятки домкрата,
которая приводится в действие
вручную.
143) В исполнениях с
пневматическими подвесками не
допускайте попадания рук или
головы в арку колеса: в случае
изменения температуры
или степени загрузки автомобиль
может автоматически
приподняться или опуститься.
144) Устройство приводится в
действие исключительно вручную
при помощи рукоятки, без
использования какого-либо
инструмента (пневматических
или электрических
шуруповертов).
145) Движущиеся части домкрата
(винты и шарниры) могут
привести к травмам. Избегайте
контакта с ними. При попадании
консистентной смазки
тщательно очистите одежду.146) После подъема/блокировки
запасного колеса и проверки
правильного положения колеса под
шасси (наличие белой отметки
внутри окошечка устройства)
необходимо извлечь ключ,
стараясь не поворачивать его в
противоположном направлении
для облечения его извлечения,
чтобы не ослабить устройство
удержания и фиксаторы общего
блока запасного колеса РИС. 186.
147) Каждый раз при использовании
запасного колеса проверяйте
потом его положение в
специальном посадочном
положении под шасси автомобиля.
Неправильное положение колеса
может создавать опасные
ситуации.
КОМПЛЕКТ ДЛЯ СРОЧНОГО
РЕМОНТА ШИН FIX & GO
AUTOMATIC(для исполнений/рынков, где это
предусмотрено)
Комплектдля срочного ремонта шин
Fix & Go automatic находится в
передней части салона автомобиля и
включает РИС. 190:
❒баллончикA с герметизирующей
жидкостью,который оснащен:
– прозрачной трубкойдля заполнения
B;
– черной трубкойдля восстановления
давления воздухаE;
–наклейкойCснадписью “макс. 80
км/ч”,которую после ремонта шины
следует поместить нахорошо видное
для водителя место (на панели
приборов);190
F1A0180
220
В СЛУЧАЕ ЧРЕЗВЫЧАЙНОЙ СИТУАЦИИ

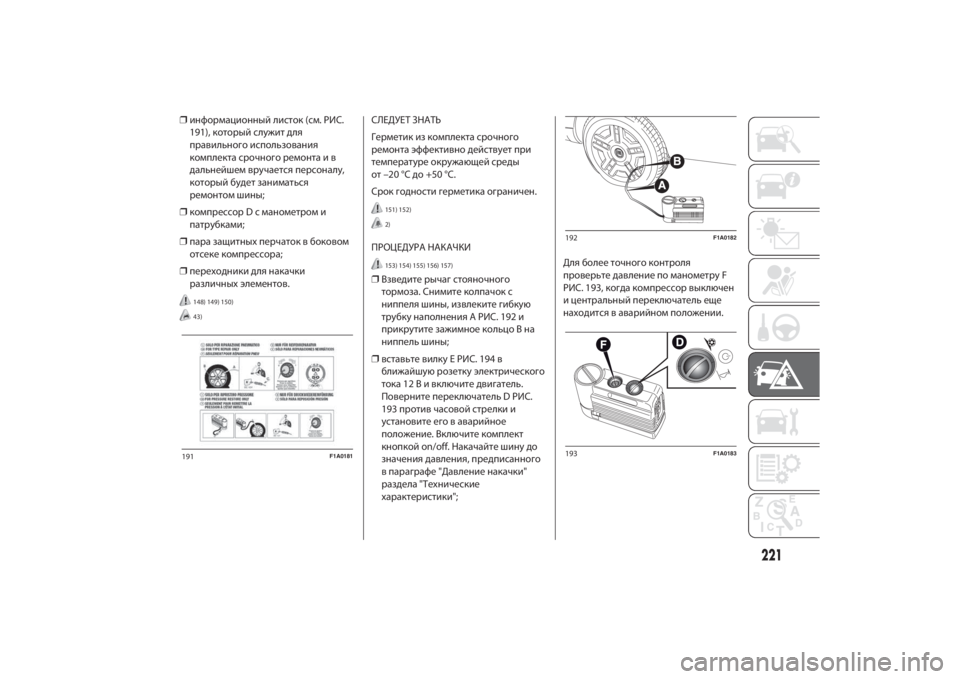

❒информационный листок(см. РИС.
191),который служитдля
правильного использования
комплекта срочного ремонта и в
дальнейшем вручается персоналу,
который будет заниматься
ремонтом шины;
❒компрессор D с манометром и
патрубками;
❒пара защитныхперчатоквбоковом
отсекекомпрессора;
❒переходникидля накачки
различныхэлементов.
148) 149) 150)43)
СЛЕДУЕТ ЗНАТЬ
Герметикизкомплекта срочного
ремонта эффективнодействует при
температуре окружающей среды
от –20 °Cдо +50 °C.
Срокгодности герметика ограничен.
151) 152)2)
ПРОЦЕДУРА НАКАЧКИ
153) 154) 155) 156) 157)
❒Взведите рычаг стояночного
тормоза. Снимитеколпачокс
ниппеля шины, извлеките гибкую
трубкунаполнения A РИС. 192 и
прикрутите зажимноекольцоBна
ниппель шины;
❒вставьте вилкуЕ РИС. 194 в
ближайшую розеткуэлектрического
тока12Вивключитедвигатель.
Поверните переключатель D РИС.
193 против часовой стрелкии
установите его в аварийное
положение. Включитекомплект
кнопкой on/off. Накачайте шинудо
значениядавления, предписанного
в параграфе "Давление накачки"
раздела "Технические
характеристики";Для более точногоконтроля
проверьтедавление по манометр
уF
РИС. 193,когдакомпрессор выключен
ицентральный переключатель еще
находится в аварийном положении.
191
F1A0181
192
F1A0182
193
F1A0183
221

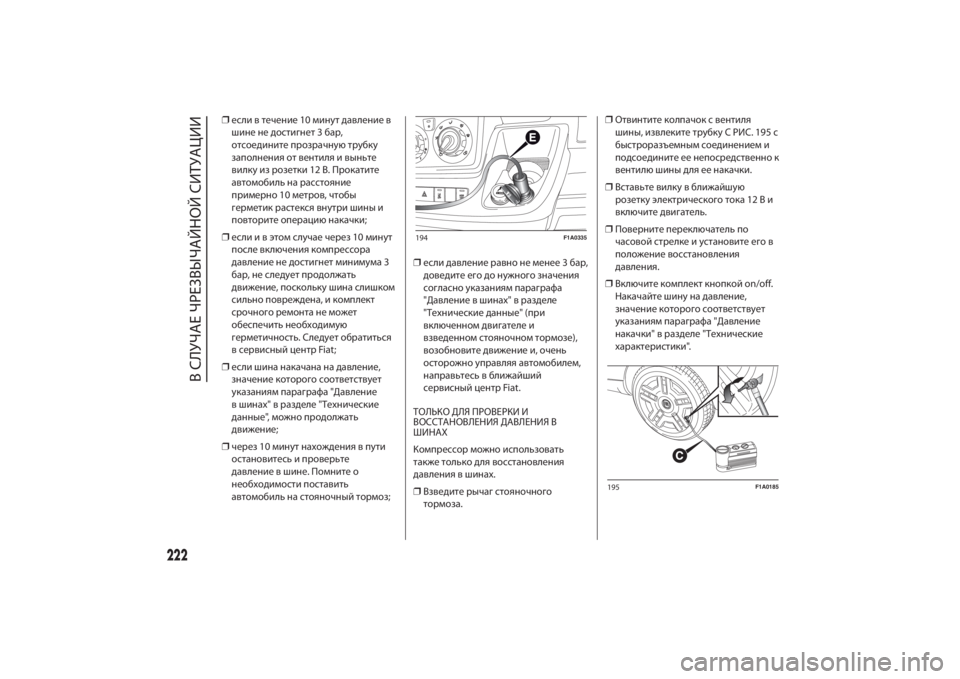

❒если в течение 10 минутдавление в
шине недостигнет 3 бар,
отсоедините прозрачнуютрубку
заполнения от вентиля и выньте
вилкуиз розетки12В.Прокатите
автомобиль на расстояние
примерно 10 метров, чтобы
герметикрастекся внутри шины и
повторите операцию накачки;
❒если и в этом случае через 10 минут
после включениякомпрессора
давление недостигнет минимума 3
бар, не следует продолжать
движение, посколькушина слишком
сильно повреждена, икомплект
срочного ремонта не может
обеспечить необходимую
герметичность. Следует обратиться
в сервисныйцентр Fiat;
❒если шина накачана надавление,
значениекоторого соответству
ет
указаниям параграфа "Давление
в шинах" в разделе "Технические
данные", можно продолжать
движение;
❒через 10 минутнахождения в пути
остановитесь и проверьте
давление в шине. Помните о
необходимости поставить
автомобиль на стояночный тормоз;❒еслидавление равно не менее 3 бар,
доведите егодонужного значения
согласноуказаниям параграфа
"Давление в шинах" в разделе
"Техническиеданные" (при
включенномдвигателе и
взведенном стояночном тормозе),
возобновитедвижение и, очень
осторожноуправляя автомобилем,
направьтесь в ближайший
сервисныйцентр Fiat.
ТОЛЬКО ДЛЯ ПРОВЕРКИ И
ВОССТАНОВЛЕНИЯ ДАВЛЕНИЯ В
ШИНАХ
Компрессор можно использовать
также толькодля восстановления
давления в шинах.
❒Взведите рычаг стояночного
тормоза.
❒Отвинтитеколпачокс вентиля
шины, извлеките трубкуC РИС. 195 с
быстроразъемным соединением и
подсоедините ее непосредственнок
вентилю шиныдля ее накачки.
❒Вставьте вилкув ближайшую
розеткуэлектрического тока12Ви
включитедвигатель.
❒Поверните переключатель по
часовой стрелкеиустановите его в
положение восстановления
давления.
❒Включитекомплекткнопкой on/off.
Накачайте шинунадавление,
значениекоторого соответствует
указаниям параграфа "Давление
накачки" в разделе "Технические
хара
ктеристики".
194
F1A0335
195
F1A0185
222
В СЛУЧАЕ ЧРЕЗВЫЧАЙНОЙ СИТУАЦИИ

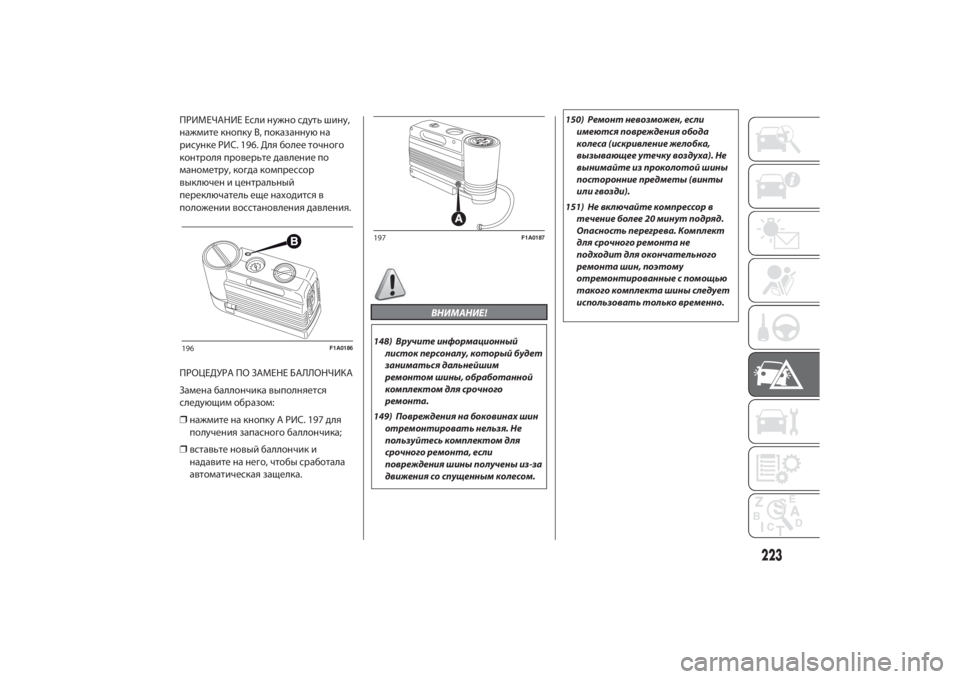

ПРИМЕЧАНИЕ Если нужно сдуть шину,
нажмитекнопкуВ, показаннуюна
рисунке РИС. 196. Для более точного
контроля проверьтедавление по
манометру,когдакомпрессор
выключен ицентральный
переключатель ещенаходится в
положении восстановлениядавления.
ПРОЦЕДУРА ПО ЗАМЕНЕ БАЛЛОНЧИКА
Замена баллончика выполняется
следующим образом:
❒нажмите накнопкуA РИС. 197для
получения запасного баллончика;
❒вставьте новый баллончики
надавите на него, чтобы сработала
автоматическая защелка.
ВНИМАНИЕ!
148) Вручите информационный
листок персоналу, который будет
заниматься дальнейшим
ремонтом шины, обработанной
комплектом для срочного
ремонта.
149) Повреждения на боковинах шин
отремонтировать нельзя. Не
пользуйтесь комплектом для
срочного ремонта, если
повреждения шины получены из-за
движения со спущенным колесом.150) Ремонт невозможен, если
имеются повреждения обода
колеса (искривление желобка,
вызывающее утечку воздуха). Не
вынимайте из проколотой шины
посторонние предметы (винты
или гвозди).
151) Не включайте компрессор в
течение более 20 минут подряд.
Опасность перегрева. Комплект
для срочного ремонта не
подходит для окончательного
ремонта шин, поэтому
отремонтированные с помощью
такого комплекта шины следует
использовать только временно.
196
F1A0186
197
F1A0187
223

152) Баллончик содержит
этиленгликоль. Содержит латекс:
может вызвать аллергические
реакции. Состав вреден при
попадании вовнутрь. Вызывает
раздражение глаз. При вдыхании и
попадании на кожу может
вызвать повышенную
чувствительность пораженных
участков. Не допускайте
попадания состава в глаза, на
кожу и на одежду. В противном
случае немедленно смойте
большим количеством воды. При
попадании состава внутрь не
вызывайте рвоту, прополосните
рот, выпейте большое
количество воды, немедленно
обратитесь к врачу. Храните в
недоступном для детей месте.
Состав не должен использоваться
лицами, страдающими
астматическим синдромом. Не
вдыхайте пары герметика во
время его использования.
При проявлении аллергических
реакций сразу обратитесь к врачу.
Храните баллончик в специальном
отсеке вдали от источников
тепла. Срок годности герметика
ограничен. Замените баллончик
герметика с истекшим сроком
годности.153) Наденьте защитные перчатки,
входящие в комплект быстрого
ремонта шин.
154) Наклейку для обозначения того,
что шина была обработана с
помощью комплекта срочного
ремонта, приклейте на хорошо
видное для водителя место.
Двигайтесь осторожно, особенно
на поворотах. Скорость не должна
превышать 80 км/ч. Резко не
разгоняйте и не тормозите
автомобиль.
155) Не следует продолжать
движение, если давление
опустилось ниже 3 бар. Шина
слишком сильно повреждена, и
комплект для срочного ремонта
Fix & Go automatic не может
обеспечить нужной
герметичности. Обратитесь в
сервисный центр Fiat.
156) Необходимо обязательно
сообщить, что ремонт шины
выполнен с помощью комплекта
для срочного ремонта. Вручите
информационный листок
персоналу, который будет
заниматься дальнейшим
ремонтом шины, обработанной
комплектом для срочного
ремонта.157) В случае использования
пневматических шин, отличных
от тех, которые идут в
комплекте с автомобилем, их
ремонт может быть невозможен.
При необходимости в замене шин
рекомендуется устанавливать те
шины, которые утверждены
изготовителем. Обратитесь в
сервисный центр Fiat.
ПРЕДУПРЕЖДЕНИЕ
43) В случае прокола шины
посторонними предметами
можно отремонтировать
повреждения максимального
диаметра 4 мм на протекторе и
на буртике шины.
224
В СЛУЧАЕ ЧРЕЗВЫЧАЙНОЙ СИТУАЦИИ

ПРЕДУПРЕЖДЕНИЕ
2) Замените баллончик герметика с
истекшим сроком годности. Не
выбрасывайте баллончик и
герметик в окружающую среду. Их
уничтожение должно
выполняться при соблюдении
национальных и местных
нормативных правил.
ЗАМЕНА ЛАМПЫОБЩИЕ УКАЗАНИЯ
44)158) 159)
❒Передзаменой лампыубедитесь,
что не перегорел соответствующий
предохранитель. Расположение
предохранителейуказано в
параграфе “Замена
предохранителей” настоящего
раздела.
❒Передзаменой неработающей
лампы проверить, не окислились ли
контакты;
❒перегоревшие лампыдолжны
заменяться лампами того же типа и
той же мощности;
❒после замены лампы фары вцелях
безопасности проверьте
правильность регулировки
оптическихосей фар;ПРЕДУПРЕЖДЕНИЕ Внутренняя
поверхность фары может слегка
запотевать. Это неуказывает на
наличие неисправности, а является
естественным явлением, вызванным
низкой температурой окружающей
среды и влажностью воздуха.
Запотевание быстро исчезает после
включения фар. Если внутри фары
скапливаютсякапелькиводы, это
означает, что вкорпус фары попала
вода.Втаком случае обратитесь в
сервисныйцентр Fiat.
ПРЕДУПРЕЖДЕНИЕ
44) При работе с галогенными
лампами следует прикасаться
только к их металлической части.
Прикосновение пальцев к
стеклянной колбе лампы снижает
яркость света лампы и ведет к
сокращению срока ее службы. При
случайном прикосновении к колбе
протрите ее тряпкой, смоченной
спиртом, и дайте высохнуть.
225

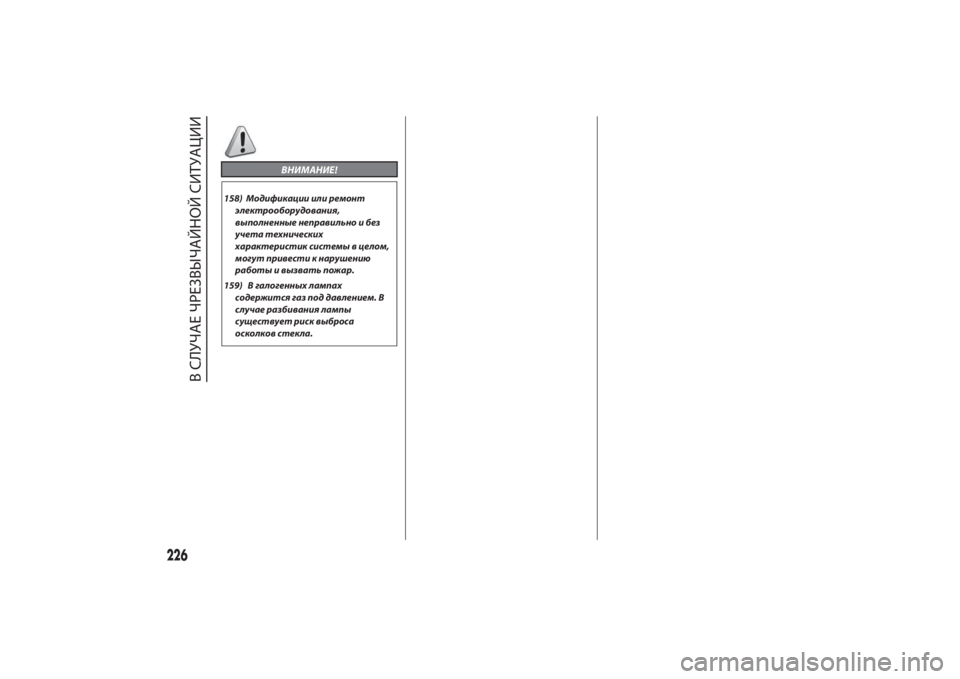

ВНИМАНИЕ!
158) Модификации или ремонт
электрооборудования,
выполненные неправильно и без
учета технических
характеристик системы в целом,
могут привести к нарушению
работы и вызвать пожар.
159) В галогенных лампах
содержится газ под давлением. В
случае разбивания лампы
существует риск выброса
осколков стекла.
226
В СЛУЧАЕ ЧРЕЗВЫЧАЙНОЙ СИТУАЦИИ
