FIAT DUCATO 2015 Drift- och underhållshandbok (in Swedish)

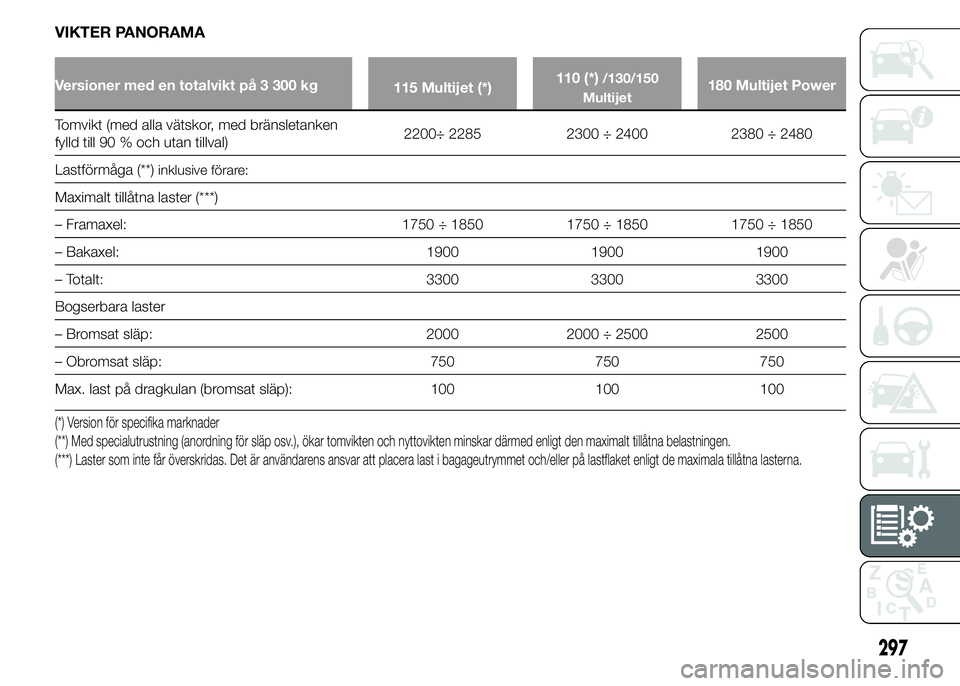

VIKTER PANORAMA
Versioner med en totalvikt på 3 300 kg
115 Multijet (*)110 (*)/130/150
Multijet180 Multijet Power
Tomvikt (med alla vätskor, med bränsletanken
fylld till 90 % och utan tillval)2200÷ 2285 2300 ÷ 2400 2380 ÷ 2480
Lastförmåga (**)
inklusive förare:
Maximalt tillåtna laster (***)
– Framaxel: 1750 ÷ 1850 1750 ÷ 1850 1750 ÷ 1850
– Bakaxel: 1900 1900 1900
– Totalt: 3300 3300 3300
Bogserbara laster
– Bromsat släp: 2000 2000 ÷ 2500 2500
– Obromsat släp: 750 750 750
Max. last på dragkulan (bromsat släp): 100 100 100
(*) Version för specifika marknader
(**) Med specialutrustning (anordning för släp osv.), ökar tomvikten och nyttovikten minskar därmed enligt den maximalt tillåtna belastningen.
(***) Laster som inte får överskridas. Det är användarens ansvar att placera last i bagageutrymmet och/eller på lastflaket enligt de maximala tillåtna lasterna.
297

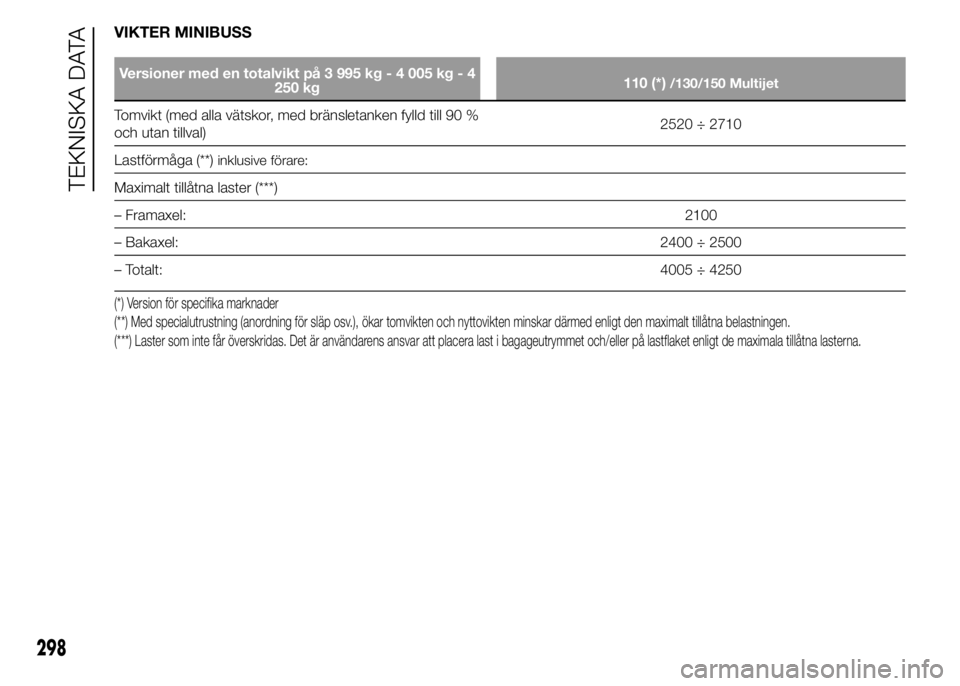

VIKTER MINIBUSS
Versioner med en totalvikt på 3 995 kg-4005kg-4
250 kg110 (*)/130/150 Multijet
Tomvikt (med alla vätskor, med bränsletanken fylld till 90 %
och utan tillval)2520 ÷ 2710
Lastförmåga (**)
inklusive förare:
Maximalt tillåtna laster (***)
– Framaxel:2100
– Bakaxel:2400 ÷ 2500
– Totalt:4005 ÷ 4250
(*) Version för specifika marknader
(**) Med specialutrustning (anordning för släp osv.), ökar tomvikten och nyttovikten minskar därmed enligt den maximalt tillåtna belastningen.
(***) Laster som inte får överskridas. Det är användarens ansvar att placera last i bagageutrymmet och/eller på lastflaket enligt de maximala tillåtna lasterna.
298
TEKNISKA DATA

VIKTER DRAGBILAR UTAN HYTT
Versioner med en totalvikt på 3 000 kg
115 Multijet (*)110 (*)/130/150
Multijet180 Multijet Power
Tomvikt (med alla vätskor, med bränsletanken
fylld till 90 % och utan tillval)1245 ÷ 1360 1305 ÷ 1375 1385 ÷ 1455
Lastförmåga (**)
inklusive förare:
Maximalt tillåtna laster (***)
– Framaxel: 1630 1630 1630
– Bakaxel: 1650 1650 1650
– Totalt: 3000 3000 3000
Bogserbara laster
– Bromsat släp: 2000 2500 2500
– Obromsat släp: 750 750 750
Max. last på dragkulan (bromsat släp): 100 100 100
(*) Version för specifika marknader
(**) Med specialutrustning (anordning för släp osv.), ökar tomvikten och nyttovikten minskar därmed enligt den maximalt tillåtna belastningen.
(***) Laster som inte får överskridas. Det är användarens ansvar att placera last i bagageutrymmet och/eller på lastflaket enligt de maximala tillåtna lasterna.
299

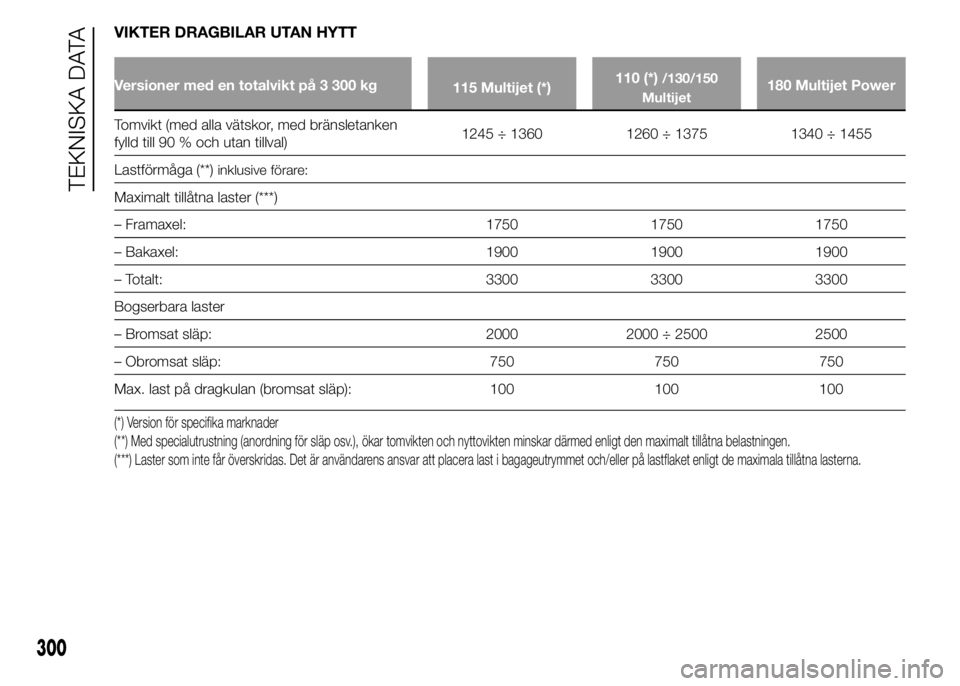

VIKTER DRAGBILAR UTAN HYTT
Versioner med en totalvikt på 3 300 kg
115 Multijet (*)110 (*)/130/150
Multijet180 Multijet Power
Tomvikt (med alla vätskor, med bränsletanken
fylld till 90 % och utan tillval)1245 ÷ 1360 1260 ÷ 1375 1340 ÷ 1455
Lastförmåga (**)
inklusive förare:
Maximalt tillåtna laster (***)
– Framaxel: 1750 1750 1750
– Bakaxel: 1900 1900 1900
– Totalt: 3300 3300 3300
Bogserbara laster
– Bromsat släp: 2000 2000 ÷ 2500 2500
– Obromsat släp: 750 750 750
Max. last på dragkulan (bromsat släp): 100 100 100
(*) Version för specifika marknader
(**) Med specialutrustning (anordning för släp osv.), ökar tomvikten och nyttovikten minskar därmed enligt den maximalt tillåtna belastningen.
(***) Laster som inte får överskridas. Det är användarens ansvar att placera last i bagageutrymmet och/eller på lastflaket enligt de maximala tillåtna lasterna.
300
TEKNISKA DATA

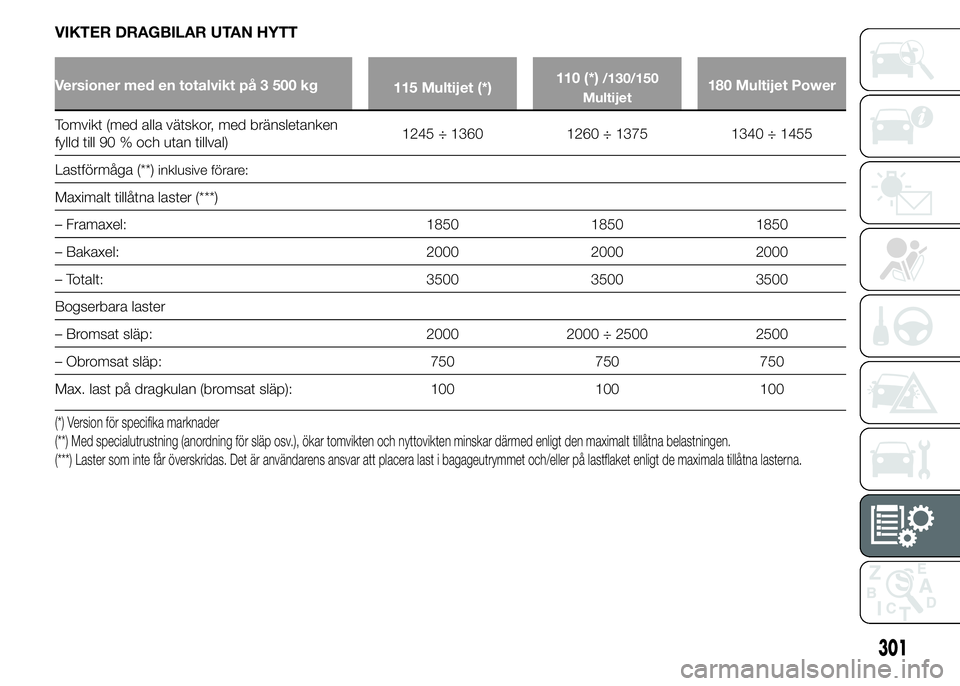

VIKTER DRAGBILAR UTAN HYTT
Versioner med en totalvikt på 3 500 kg
115 Multijet (*)110 (*)/130/150
Multijet180 Multijet Power
Tomvikt (med alla vätskor, med bränsletanken
fylld till 90 % och utan tillval)1245 ÷ 1360 1260 ÷ 1375 1340 ÷ 1455
Lastförmåga (**)
inklusive förare:
Maximalt tillåtna laster (***)
– Framaxel: 1850 1850 1850
– Bakaxel: 2000 2000 2000
– Totalt: 3500 3500 3500
Bogserbara laster
– Bromsat släp: 2000 2000 ÷ 2500 2500
– Obromsat släp: 750 750 750
Max. last på dragkulan (bromsat släp): 100 100 100
(*) Version för specifika marknader
(**) Med specialutrustning (anordning för släp osv.), ökar tomvikten och nyttovikten minskar därmed enligt den maximalt tillåtna belastningen.
(***) Laster som inte får överskridas. Det är användarens ansvar att placera last i bagageutrymmet och/eller på lastflaket enligt de maximala tillåtna lasterna.
301

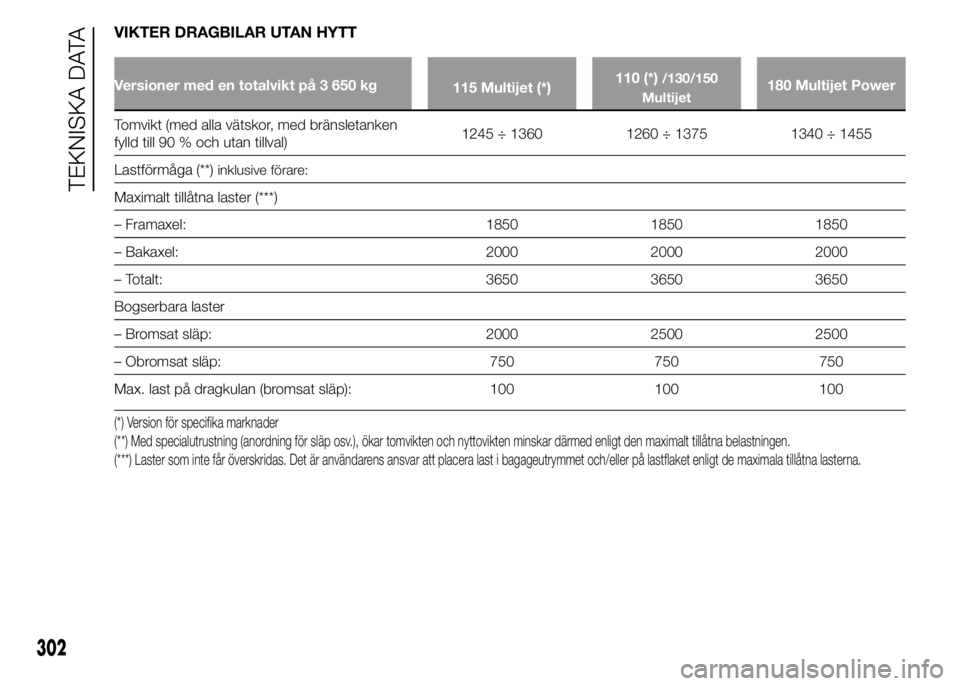

VIKTER DRAGBILAR UTAN HYTT
Versioner med en totalvikt på 3 650 kg
115 Multijet (*)110 (*)/130/150
Multijet180 Multijet Power
Tomvikt (med alla vätskor, med bränsletanken
fylld till 90 % och utan tillval)1245 ÷ 1360 1260 ÷ 1375 1340 ÷ 1455
Lastförmåga (**)
inklusive förare:
Maximalt tillåtna laster (***)
– Framaxel: 1850 1850 1850
– Bakaxel: 2000 2000 2000
– Totalt: 3650 3650 3650
Bogserbara laster
– Bromsat släp: 2000 2500 2500
– Obromsat släp: 750 750 750
Max. last på dragkulan (bromsat släp): 100 100 100
(*) Version för specifika marknader
(**) Med specialutrustning (anordning för släp osv.), ökar tomvikten och nyttovikten minskar därmed enligt den maximalt tillåtna belastningen.
(***) Laster som inte får överskridas. Det är användarens ansvar att placera last i bagageutrymmet och/eller på lastflaket enligt de maximala tillåtna lasterna.
302
TEKNISKA DATA

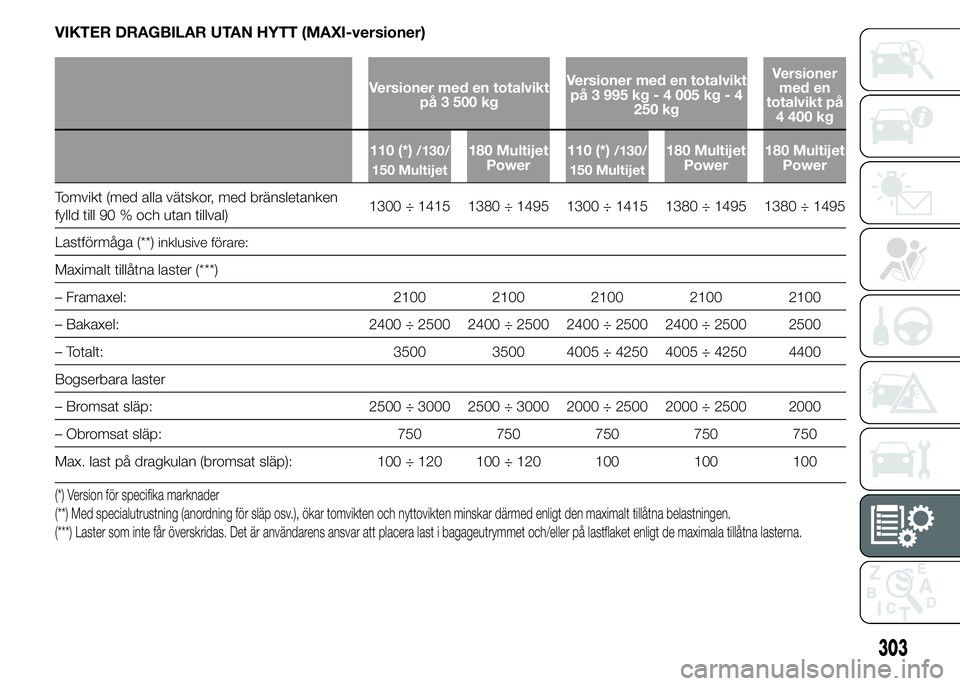

VIKTER DRAGBILAR UTAN HYTT (MAXI-versioner)
Versioner med en totalvikt
på 3 500 kgVersioner med en totalvikt
på 3 995 kg - 4 005 kg - 4
250 kgVersioner
med en
totalvikt på
4 400 kg
110 (*)
/130/
150 Multijet180 Multijet
Power110 (*)/130/
150 Multijet180 Multijet
Power180 Multijet
Power
Tomvikt (med alla vätskor, med bränsletanken
fylld till 90 % och utan tillval)1300 ÷ 1415 1380 ÷ 1495 1300 ÷ 1415 1380 ÷ 1495 1380 ÷ 1495
Lastförmåga (**)
inklusive förare:
Maximalt tillåtna laster (***)
– Framaxel: 2100 2100 2100 2100 2100
– Bakaxel: 2400 ÷ 2500 2400 ÷ 2500 2400 ÷ 2500 2400 ÷ 2500 2500
– Totalt: 3500 3500 4005 ÷ 4250 4005 ÷ 4250 4400
Bogserbara laster
– Bromsat släp: 2500 ÷ 3000 2500 ÷ 3000 2000 ÷ 2500 2000 ÷ 2500 2000
– Obromsat släp: 750 750 750 750 750
Max. last på dragkulan (bromsat släp): 100 ÷ 120 100 ÷ 120 100 100 100
(*) Version för specifika marknader
(**) Med specialutrustning (anordning för släp osv.), ökar tomvikten och nyttovikten minskar därmed enligt den maximalt tillåtna belastningen.
(***) Laster som inte får överskridas. Det är användarens ansvar att placera last i bagageutrymmet och/eller på lastflaket enligt de maximala tillåtna lasterna.
303

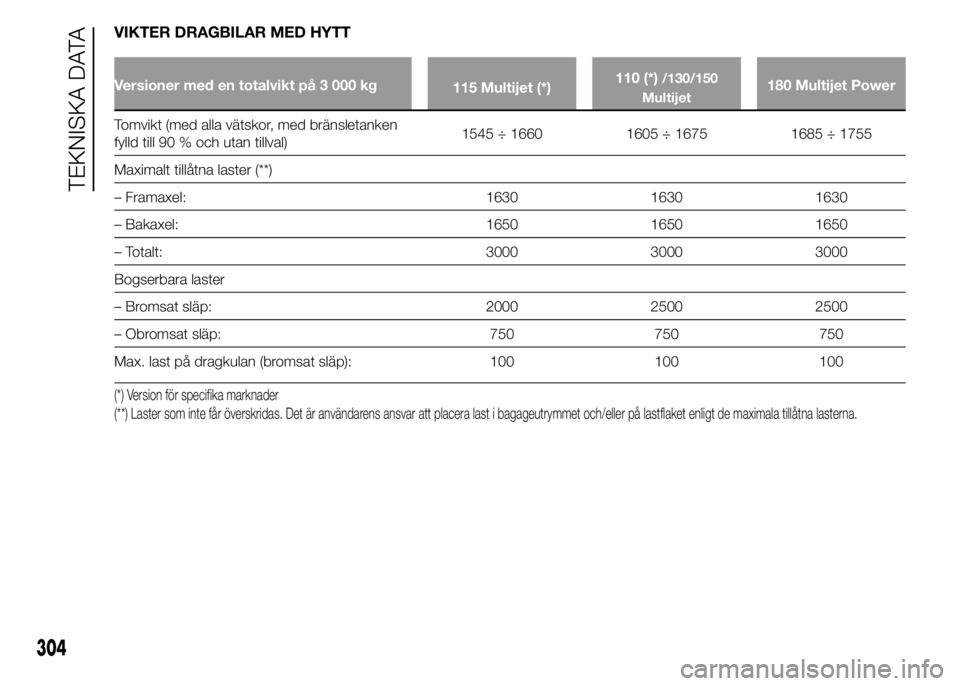

VIKTER DRAGBILAR MED HYTT
Versioner med en totalvikt på 3 000 kg
115 Multijet (*)110 (*)/130/150
Multijet180 Multijet Power
Tomvikt (med alla vätskor, med bränsletanken
fylld till 90 % och utan tillval)1545 ÷ 1660 1605 ÷ 1675 1685 ÷ 1755
Maximalt tillåtna laster (**)
– Framaxel: 1630 1630 1630
– Bakaxel: 1650 1650 1650
– Totalt: 3000 3000 3000
Bogserbara laster
– Bromsat släp: 2000 2500 2500
– Obromsat släp: 750 750 750
Max. last på dragkulan (bromsat släp): 100 100 100
(*) Version för specifika marknader
(**) Laster som inte får överskridas. Det är användarens ansvar att placera last i bagageutrymmet och/eller på lastflaket enligt de maximala tillåtna lasterna.
304
TEKNISKA DATA

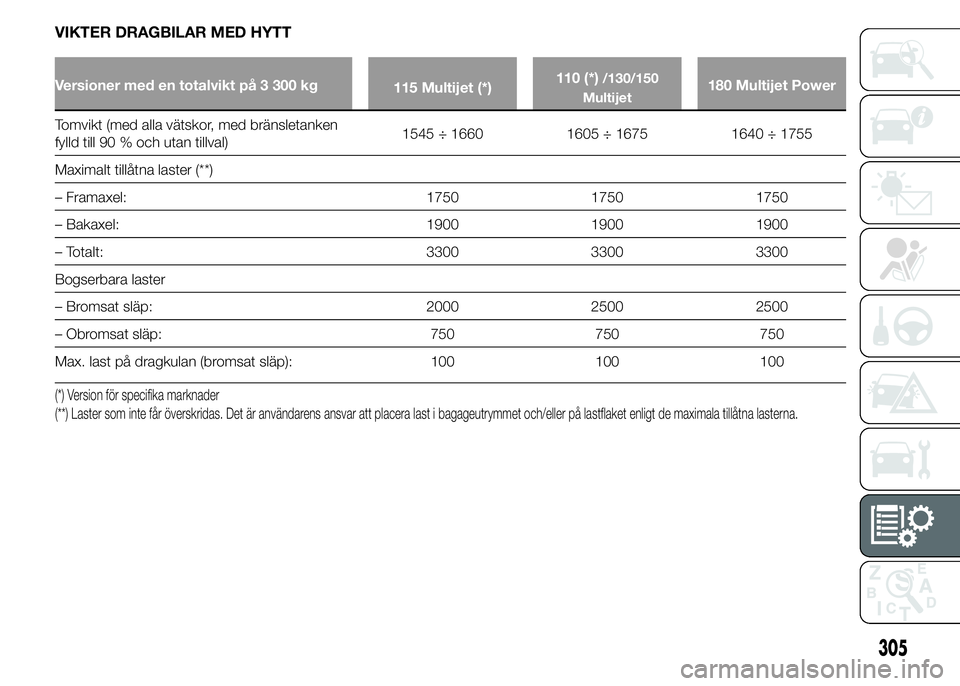

VIKTER DRAGBILAR MED HYTT
Versioner med en totalvikt på 3 300 kg
115 Multijet (*)110 (*)/130/150
Multijet180 Multijet Power
Tomvikt (med alla vätskor, med bränsletanken
fylld till 90 % och utan tillval)1545 ÷ 1660 1605 ÷ 1675 1640 ÷ 1755
Maximalt tillåtna laster (**)
– Framaxel: 1750 1750 1750
– Bakaxel: 1900 1900 1900
– Totalt: 3300 3300 3300
Bogserbara laster
– Bromsat släp: 2000 2500 2500
– Obromsat släp: 750 750 750
Max. last på dragkulan (bromsat släp): 100 100 100
(*) Version för specifika marknader
(**) Laster som inte får överskridas. Det är användarens ansvar att placera last i bagageutrymmet och/eller på lastflaket enligt de maximala tillåtna lasterna.
305

VIKTER DRAGBILAR MED HYTT
Versioner med en totalvikt på 3 500 kg
115 Multijet (*)110 (*)/130/150
Multijet180 Multijet Power
Tomvikt (med alla vätskor, med bränsletanken
fylld till 90 % och utan tillval)1545 - 1660 1605 ÷ 1675 1640 ÷ 1675
Maximalt tillåtna laster (**)
– Framaxel: 1850 1850 1850
– Bakaxel: 2000 2000 2000
– Totalt: 3500 3500 3500
Bogserbara laster
– Bromsat släp: 2000 2500 2500
– Obromsat släp: 750 750 750
Max. last på dragkulan (bromsat släp): 100 100 100
(*) Version för specifika marknader
(**) Laster som inte får överskridas. Det är användarens ansvar att placera last i bagageutrymmet och/eller på lastflaket enligt de maximala tillåtna lasterna.
306
TEKNISKA DATA
