FIAT DUCATO 2015 Drift- og vedlikeholdshåndbok (in Norwegian)

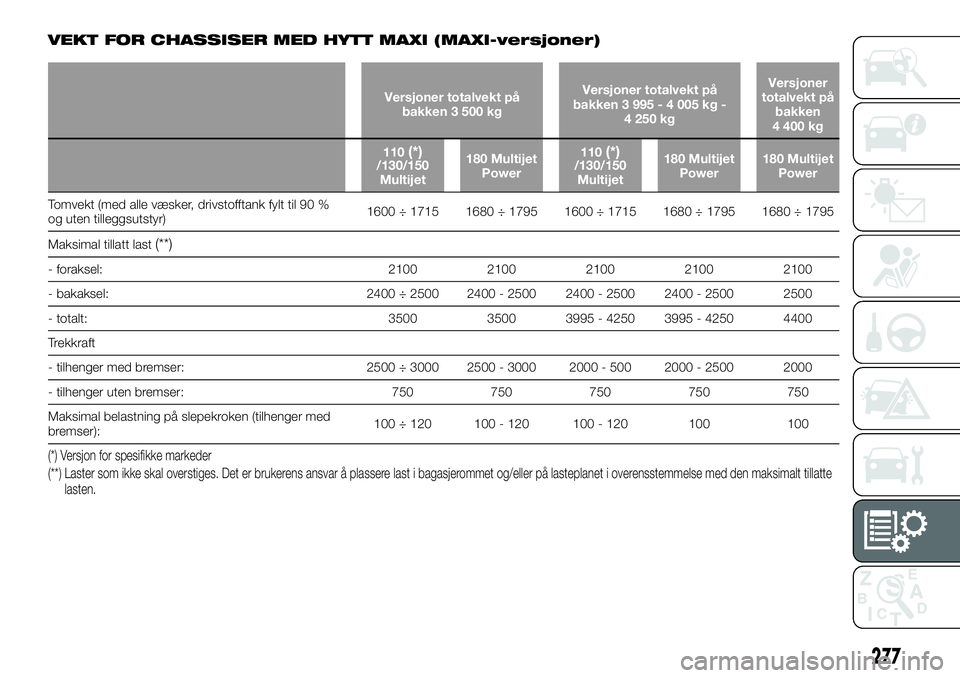

VEKT FOR CHASSISER MED HYTT MAXI (MAXI-versjoner)
Versjoner totalvekt på
bakken 3 500 kgVersjoner totalvekt på
bakken 3 995 - 4 005 kg -
4 250 kgVersjoner
totalvekt på
bakken
4 400 kg
110
(*)/130/150
Multijet180 Multijet
Power110(*)/130/150
Multijet180 Multijet
Power180 Multijet
Power
Tomvekt (med alle væsker, drivstofftank fylt til 90 %
og uten tilleggsutstyr)1600 ÷ 1715 1680 ÷ 1795 1600 ÷ 1715 1680 ÷ 1795 1680 ÷ 1795
Maksimal tillatt last
(**)
- foraksel: 2100 2100 2100 2100 2100
- bakaksel: 2400 ÷ 2500 2400 - 2500 2400 - 2500 2400 - 2500 2500
- totalt: 3500 3500 3995 - 4250 3995 - 4250 4400
Trekkraft
- tilhenger med bremser: 2500 ÷ 3000 2500 - 3000 2000 - 500 2000 - 2500 2000
- tilhenger uten bremser: 750 750 750 750 750
Maksimal belastning på slepekroken (tilhenger med
bremser):100 ÷ 120 100 - 120 100 - 120 100 100
(*) Versjon for spesifikke markeder
(**) Laster som ikke skal overstiges. Det er brukerens ansvar å plassere last i bagasjerommet og/eller på lasteplanet i overensstemmelse med den maksimalt tillatte
lasten.
277

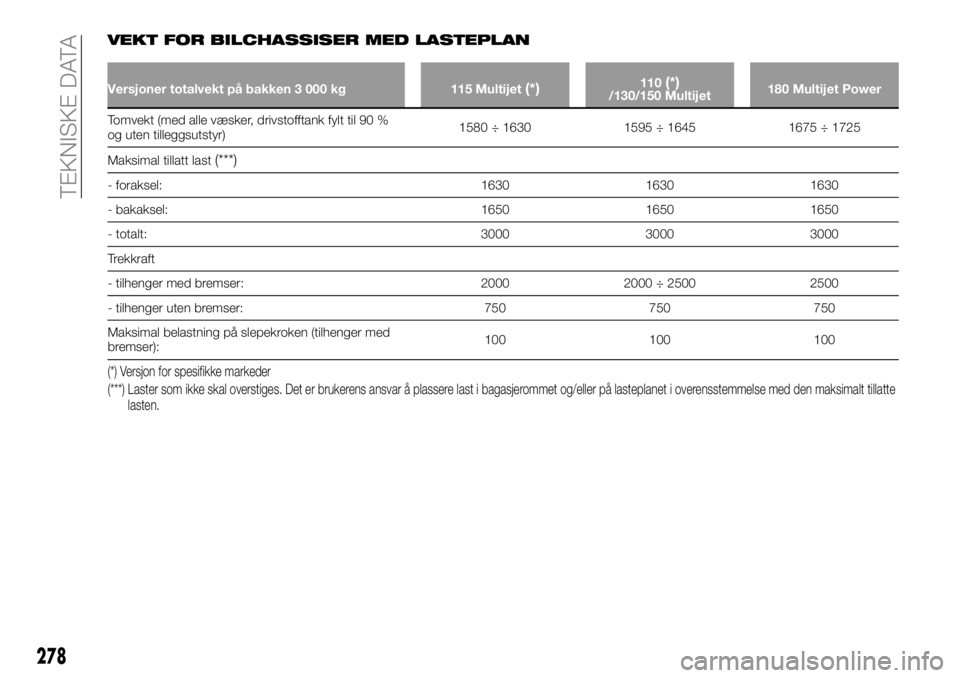

VEKT FOR BILCHASSISER MED LASTEPLAN
Versjoner totalvekt på bakken 3 000 kg 115 Multijet(*)110(*)/130/150 Multijet180 Multijet Power
Tomvekt (med alle væsker, drivstofftank fylt til 90 %
og uten tilleggsutstyr)1580 ÷ 1630 1595 ÷ 1645 1675 ÷ 1725
Maksimal tillatt last
(***)
- foraksel: 1630 1630 1630
- bakaksel: 1650 1650 1650
- totalt: 3000 3000 3000
Trekkraft
- tilhenger med bremser: 2000 2000 ÷ 2500 2500
- tilhenger uten bremser: 750 750 750
Maksimal belastning på slepekroken (tilhenger med
bremser):100 100 100
(*) Versjon for spesifikke markeder
(***) Laster som ikke skal overstiges. Det er brukerens ansvar å plassere last i bagasjerommet og/eller på lasteplanet i overensstemmelse med den maksimalt tillatte
lasten.
278
TEKNISKE DATA

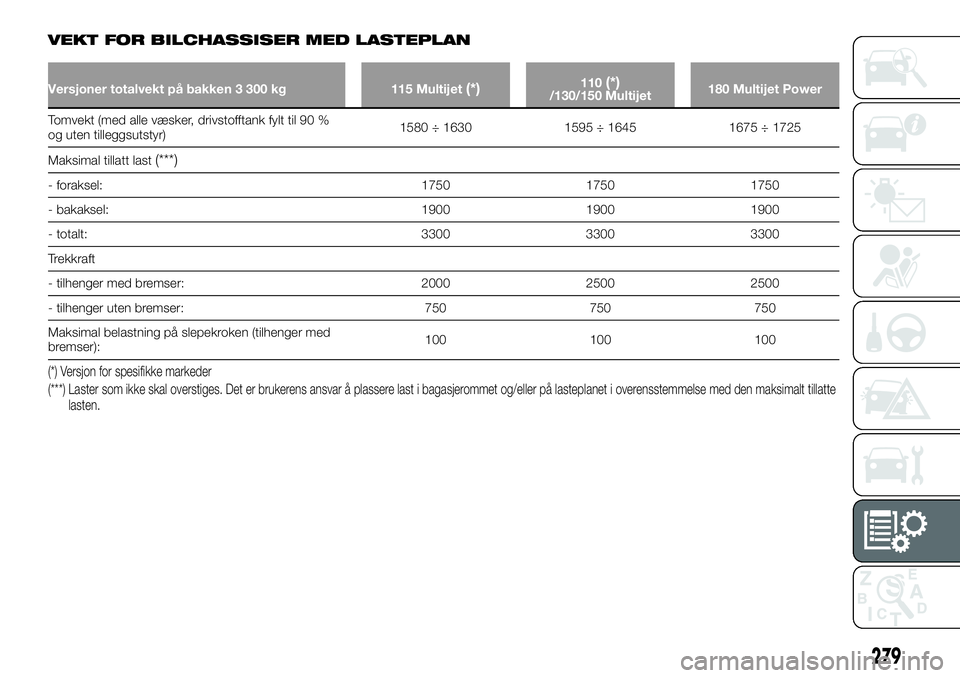

VEKT FOR BILCHASSISER MED LASTEPLAN
Versjoner totalvekt på bakken 3 300 kg 115 Multijet(*)110(*)/130/150 Multijet180 Multijet Power
Tomvekt (med alle væsker, drivstofftank fylt til 90 %
og uten tilleggsutstyr)1580 ÷ 1630 1595 ÷ 1645 1675 ÷ 1725
Maksimal tillatt last
(***)
- foraksel: 1750 1750 1750
- bakaksel: 1900 1900 1900
- totalt: 3300 3300 3300
Trekkraft
- tilhenger med bremser: 2000 2500 2500
- tilhenger uten bremser: 750 750 750
Maksimal belastning på slepekroken (tilhenger med
bremser):100 100 100
(*) Versjon for spesifikke markeder
(***) Laster som ikke skal overstiges. Det er brukerens ansvar å plassere last i bagasjerommet og/eller på lasteplanet i overensstemmelse med den maksimalt tillatte
lasten.
279

VEKT FOR BILCHASSISER MED LASTEPLAN
Versjoner totalvekt på bakken 3 500 kg 115 Multijet(*)110(*)/130/150 Multijet180 Multijet Power
Tomvekt (med alle væsker, drivstofftank fylt til 90 %
og uten tilleggsutstyr)1580 ÷ 1630 1595 ÷ 1645 1675 ÷ 1725
Maksimal tillatt last
(***)
- foraksel: 1850 1850 1850
- bakaksel: 2000 2000 2000
- totalt: 3500 3500 3500
Trekkraft
- tilhenger med bremser: 2000 2000 ÷ 2500 2500
- tilhenger uten bremser: 750 750 750
Maksimal belastning på slepekroken (tilhenger med
bremser):100 100 100
(*) Versjon for spesifikke markeder
(***) Laster som ikke skal overstiges. Det er brukerens ansvar å plassere last i bagasjerommet og/eller på lasteplanet i overensstemmelse med den maksimalt tillatte
lasten.
280
TEKNISKE DATA

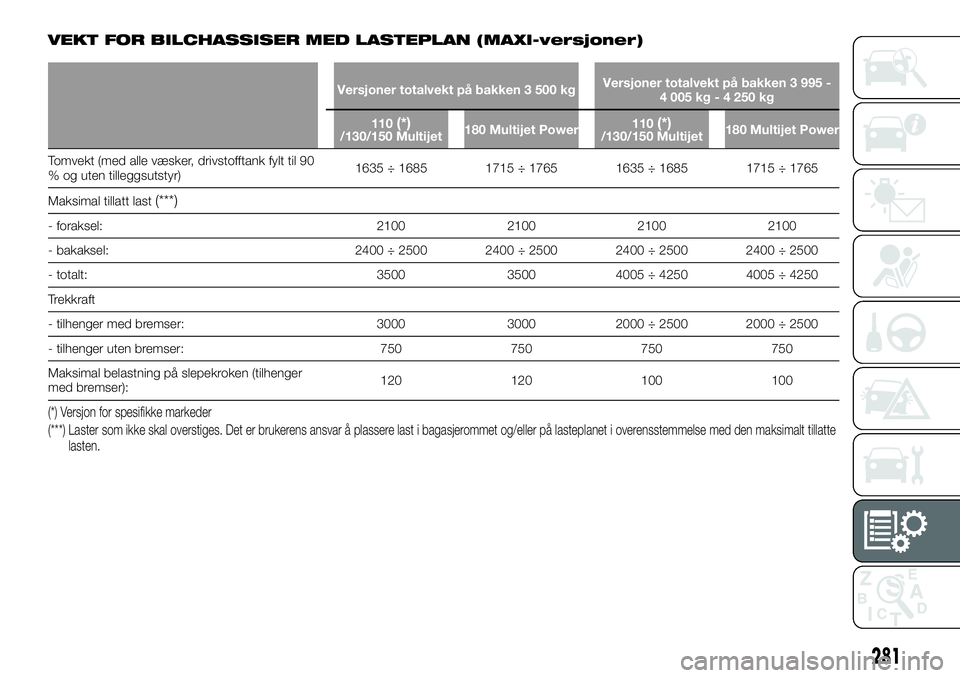

VEKT FOR BILCHASSISER MED LASTEPLAN (MAXI-versjoner)
Versjoner totalvekt på bakken 3 500 kgVersjoner totalvekt på bakken 3 995 -
4 005 kg - 4 250 kg
110
(*)/130/150 Multijet180 Multijet Power110(*)/130/150 Multijet180 Multijet Power
Tomvekt (med alle væsker, drivstofftank fylt til 90
% og uten tilleggsutstyr)1635 ÷ 1685 1715 ÷ 1765 1635 ÷ 1685 1715 ÷ 1765
Maksimal tillatt last
(***)
- foraksel: 2100 2100 2100 2100
- bakaksel: 2400 ÷ 2500 2400 ÷ 2500 2400 ÷ 2500 2400 ÷ 2500
- totalt: 3500 3500 4005 ÷ 4250 4005 ÷ 4250
Trekkraft
- tilhenger med bremser: 3000 3000 2000 ÷ 2500 2000 ÷ 2500
- tilhenger uten bremser: 750 750 750 750
Maksimal belastning på slepekroken (tilhenger
med bremser):120 120 100 100
(*) Versjon for spesifikke markeder
(***) Laster som ikke skal overstiges. Det er brukerens ansvar å plassere last i bagasjerommet og/eller på lasteplanet i overensstemmelse med den maksimalt tillatte
lasten.
281

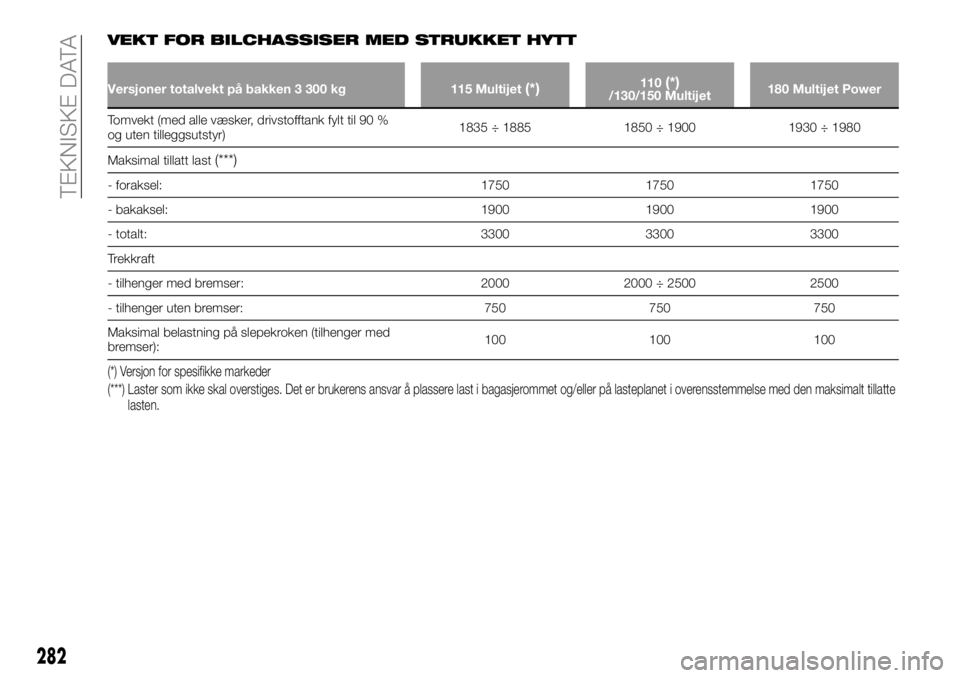

VEKT FOR BILCHASSISER MED STRUKKET HYTT
Versjoner totalvekt på bakken 3 300 kg 115 Multijet(*)110(*)/130/150 Multijet180 Multijet Power
Tomvekt (med alle væsker, drivstofftank fylt til 90 %
og uten tilleggsutstyr)1835 ÷ 1885 1850 ÷ 1900 1930 ÷ 1980
Maksimal tillatt last
(***)
- foraksel: 1750 1750 1750
- bakaksel: 1900 1900 1900
- totalt: 3300 3300 3300
Trekkraft
- tilhenger med bremser: 2000 2000 ÷ 2500 2500
- tilhenger uten bremser: 750 750 750
Maksimal belastning på slepekroken (tilhenger med
bremser):100 100 100
(*) Versjon for spesifikke markeder
(***) Laster som ikke skal overstiges. Det er brukerens ansvar å plassere last i bagasjerommet og/eller på lasteplanet i overensstemmelse med den maksimalt tillatte
lasten.
282
TEKNISKE DATA

VEKT FOR BILCHASSISER MED STRUKKET HYTT
Versjoner totalvekt på bakken 3 500 kg 115 Multijet(*)110(*)/130/150 Multijet180 Multijet Power
Tomvekt (med alle væsker, drivstofftank fylt til 90 %
og uten tilleggsutstyr)1835 ÷ 1885 1850 ÷ 1900 1930 ÷ 1980
Maksimal tillatt last
(***)
- foraksel: 1850 1850 1850
- bakaksel: 2000 2000 2000
- totalt: 3500 3500 3500
Trekkraft
- tilhenger med bremser: 2000 2000 ÷ 2500 2500
- tilhenger uten bremser: 750 750 750
Maksimal belastning på slepekroken (tilhenger med
bremser):100 100 100
(*) Versjon for spesifikke markeder
(***) Laster som ikke skal overstiges. Det er brukerens ansvar å plassere last i bagasjerommet og/eller på lasteplanet i overensstemmelse med den maksimalt tillatte
lasten.
283

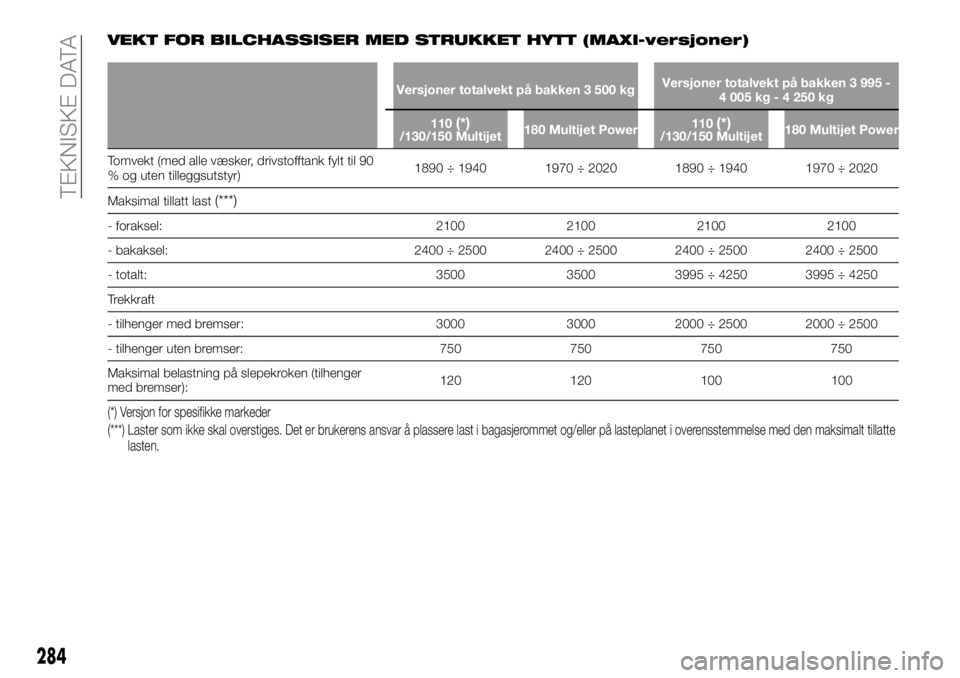

VEKT FOR BILCHASSISER MED STRUKKET HYTT (MAXI-versjoner)
Versjoner totalvekt på bakken 3 500 kgVersjoner totalvekt på bakken 3 995 -
4 005 kg - 4 250 kg
110
(*)/130/150 Multijet180 Multijet Power110(*)/130/150 Multijet180 Multijet Power
Tomvekt (med alle væsker, drivstofftank fylt til 90
% og uten tilleggsutstyr)1890 ÷ 1940 1970 ÷ 2020 1890 ÷ 1940 1970 ÷ 2020
Maksimal tillatt last
(***)
- foraksel: 2100 2100 2100 2100
- bakaksel: 2400 ÷ 2500 2400 ÷ 2500 2400 ÷ 2500 2400 ÷ 2500
- totalt: 3500 3500 3995 ÷ 4250 3995 ÷ 4250
Trekkraft
- tilhenger med bremser: 3000 3000 2000 ÷ 2500 2000 ÷ 2500
- tilhenger uten bremser: 750 750 750 750
Maksimal belastning på slepekroken (tilhenger
med bremser):120 120 100 100
(*) Versjon for spesifikke markeder
(***) Laster som ikke skal overstiges. Det er brukerens ansvar å plassere last i bagasjerommet og/eller på lasteplanet i overensstemmelse med den maksimalt tillatte
lasten.
284
TEKNISKE DATA

VEKT FOR VAREBIL MED DOBBEL HYTT
Versjoner totalvekt på bakken 3 300 kg 115 Multijet(*)130 Multijet 180 Multijet Power
Tomvekt (med alle væsker, drivstofftank fylt til 90 %
og uten tilleggsutstyr)2011 ÷ 2076 2026 ÷ 2091 2106
Maksimal tillatt last
(***)
- foraksel: 1750 1750 1750
- bakaksel: 1900 1900 1900
- totalt: 3300 3300 3300
Trekkraft
- tilhenger med bremser: 2000 2500 2500
- tilhenger uten bremser: 750 750 750
Maksimal belastning på slepekroken (tilhenger med
bremser):100 100 100
(*) Versjon for spesifikke markeder
(***) Laster som ikke skal overstiges. Det er brukerens ansvar å plassere last i bagasjerommet og/eller på lasteplanet i overensstemmelse med den maksimalt tillatte
lasten.
285

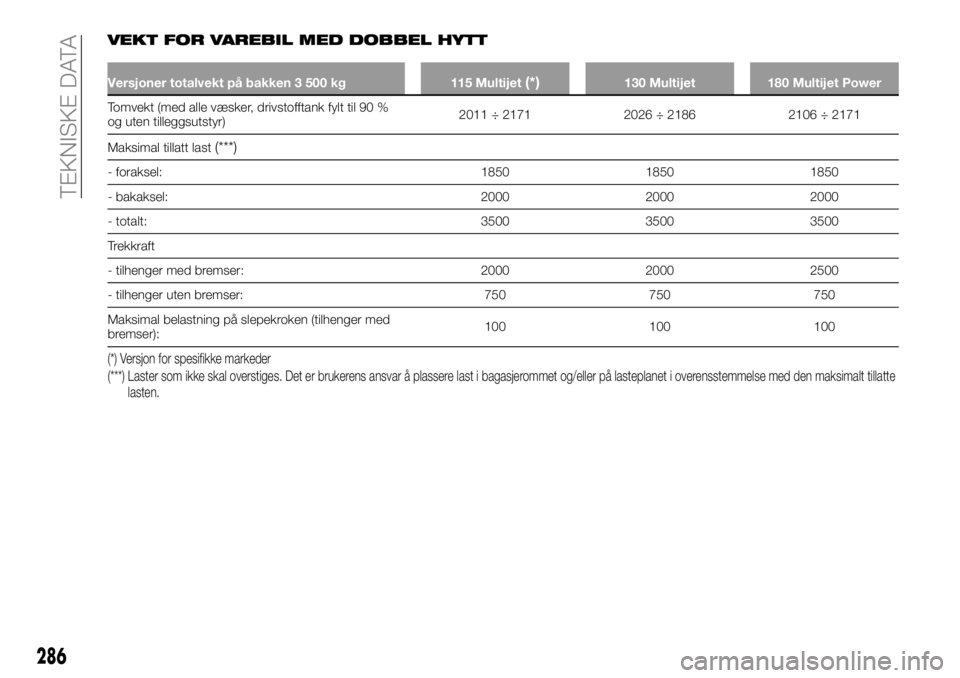

VEKT FOR VAREBIL MED DOBBEL HYTT
Versjoner totalvekt på bakken 3 500 kg 115 Multijet(*)130 Multijet 180 Multijet Power
Tomvekt (med alle væsker, drivstofftank fylt til 90 %
og uten tilleggsutstyr)2011 ÷ 2171 2026 ÷ 2186 2106 ÷ 2171
Maksimal tillatt last
(***)
- foraksel: 1850 1850 1850
- bakaksel: 2000 2000 2000
- totalt: 3500 3500 3500
Trekkraft
- tilhenger med bremser: 2000 2000 2500
- tilhenger uten bremser: 750 750 750
Maksimal belastning på slepekroken (tilhenger med
bremser):100 100 100
(*) Versjon for spesifikke markeder
(***) Laster som ikke skal overstiges. Det er brukerens ansvar å plassere last i bagasjerommet og/eller på lasteplanet i overensstemmelse med den maksimalt tillatte
lasten.
286
TEKNISKE DATA
