KENNIS VAN HET INSTRUMENTENPANEEL
In dit deel van het instructieboek vindt u
alle informatie die u nodig hebt om het
instrumentenpaneel goed te begrijpen,
te interpreteren en te gebruiken.INSTRUMENTENPANEEL ...............114
DISPLAY ........................................118
TRIP COMPUTER ...........................127
LAMPJES EN BERICHTEN .............130
- LAAG REMVLOEISTOFNIVEAU /
HANDREM AANGETROKKEN ............ 131
- STORING EBD ................................. 132
- STORING AIRBAG ........................... 132
- VEILIGHEIDSGORDELS NIET
VASTGEMAAKT ................................. 133
- TE HOGE
KOELVLOEISTOFTEMPERATUUR ...... 134
- LAADSTROOM ACCU
ONVOLDOENDE ................................ 134
- MOTOROLIEDRUK TE LAAG ........... 135
-MOTOROLIE VERSLECHTERD ......... 135
-PORTIEREN/LAADRUIMTE NIET
GOED GESLOTEN ............................. 135
- STORING STUURBEKRACHTIGING
............................................................ 136
-STORING AUTOMATISCHE
NIVEAUREGELING ............................. 136
- STORING INSPUIT-/
EOBD-SYSTEEM ................................ 138
- STORING ABS ................................. 138
-BRANDSTOFRESERVE ..................... 139
- STORING VOORGLOEIBOUGIES/
VOORGLOEISYSTEEM ...................... 140
- WATER IN HET DIESELFILTER ......... 140
-STORING STARTBLOKKERING -
FIAT CODE ......................................... 141
- MISTACHTERLICHTEN .................... 141
-ALGEMENE STORINGSMELDING .... 142
-DPF (ROETFILTER) WORDT
SCHOONGEMAAKT ........................... 143
-VERSLETEN REMBLOKKEN ............. 144
-DRIVING ADVISOR ........................... 145
- TPMS ............................................... 146- DIMLICHT ........................................ 147
- FOLLOW ME HOME ........................ 147
- LINKER RICHTINGAANWIJZER ....... 147
- RECHTER RICHTINGAANWIJZER ... 148
-MISTLAMPEN VOOR ........................ 148
- CRUISE-CONTROL .......................... 148
-SNELHEIDSBEGRENZER ................. 149
- AUTOMATISCH GROOTLICHT ........ 149
- GROOTLICHT .................................. 149
-STORING BUITENLICHTEN .............. 150
-STORING REMLICHTEN ................... 150
-STORING AUTOMATISME
GROOTLICHT KOPLAMPEN .............. 151
-KANS OP GLAD WEGDEK ................ 151
-SNELHEIDSLIMIET
OVERSCHREDEN .............................. 151
-GEPROGRAMMEERD ONDERHOUD
............................................................ 151
-STORING SYSTEEM DRIVING
ADVISOR ............................................ 152
-STORING TRAFFIC SIGN
RECOGNITION ................................... 152
-BEPERKTE ACTIERADIUS ................ 153
-INSCHAKELING/UITSCHAKELING
START&STOP-SYSTEEM ................... 153
-STORING START&STOP ................... 153
113

Wat het betekent Wat te doen

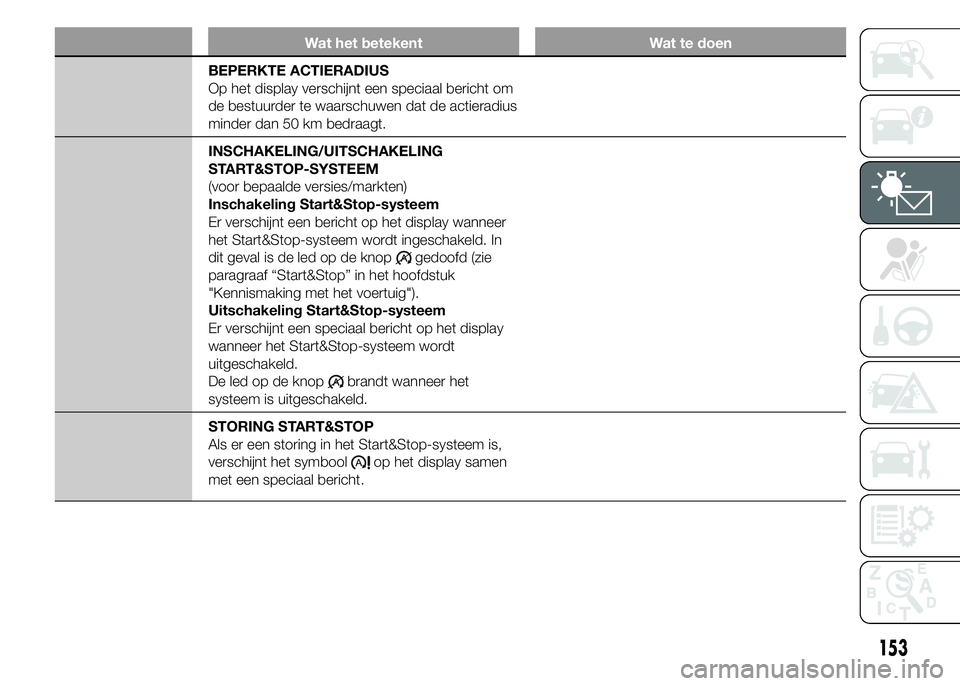

BEPERKTE ACTIERADIUS
Op het display verschijnt een speciaal bericht om
de bestuurder te waarschuwen dat de actieradius
minder dan 50 km bedraagt.
INSCHAKELING/UITSCHAKELING
START&STOP-SYSTEEM
(voor bepaalde versies/markten)
Inschakeling Start&Stop-systeem
Er verschijnt een bericht op het display wanneer
het Start&Stop-systeem wordt ingeschakeld. In
dit geval is de led op de knop
gedoofd (zie
paragraaf “Start&Stop” in het hoofdstuk
"Kennismaking met het voertuig").
Uitschakeling Start&Stop-systeem
Er verschijnt een speciaal bericht op het display
wanneer het Start&Stop-systeem wordt
uitgeschakeld.
De led op de knop
brandt wanneer het
systeem is uitgeschakeld.
STORING START&STOP
Als er een storing in het Start&Stop-systeem is,
verschijnt het symbool
op het display samen
met een speciaal bericht.
153

MOTOR STARTEN
Het voertuig is uitgerust met een
elektronische startblokkering: zie de
paragraaf "Fiat CODE startblokkering"
in "Kennismaking met de auto" als
de motor niet start.
27) 28)
129)
DE MOTOR STARTEN
Ga als volgt te werk:
❒trek de handrem aan;
❒plaats de versnellingspook in de
vrijstand;
❒draai de contactsleutel naar MAR: de
waarschuwingslampjes
en
op het instrumentenpaneel gaan
branden;
❒wacht tot de waarschuwingslampjes
endoven. Hoe warmer de
motor, hoe sneller de lampjes doven;
❒trap het koppelingspedaal volledig in
zonder het gaspedaal aan te raken;
❒draai de contactsleutel naar AVV
zodra het waarschuwingslampje
dooft. Als te lang wordt
gewacht, is het werk van de
voorgloeibougies tevergeefs.
Laat de sleutel los zodra de motor start.Als de motor niet bij de eerste poging
start, draai dan de contactsleutel naar
de stand STOP alvorens de procedure
te herhalen.
Als, met de contactsleutel in de stand
MAR, het waarschuwingslampje
blijft branden, draai dan de sleutel
naar STOP en weer terug naar MAR;
als het waarschuwingslampje blijft
branden, probeer dan met de andere
sleutels die bij het voertuig zijn geleverd.
BELANGRIJK Ga onmiddellijk naar het
Fiat Servicenetwerk als het
waarschuwingslampje
op het
instrumentenpaneel vast blijft branden.
BELANGRIJK Laat de contactsleutel
nooit in de MAR stand bij afgezette
motor.
29)
GESTARTE MOTOR
OPWARMEN
Ga als volgt te werk:
❒rijd langzaam weg en laat de motor
bij gemiddelde toerentallen draaien.
Geef niet abrupt gas;
❒verlang in het begin geen maximale
prestaties. Wacht tot de wijzer van
de koelvloeistoftemperatuurmeter
begint te bewegen.
30) 31)
DE MOTOR UITZETTEN
Draai de contactsleutel naar de stand
STOP terwijl de motor stationair draait.
32) 33)
BELANGRIJK
27) Wij adviseren om gedurende de
beginperiode niet de maximale
prestaties van het voertuig te
eisen (bijv. snel accelereren, lange
afstanden op topsnelheid,
krachtig remmen etc.).
28) Laat de contactsleutel nooit in
de stand MAR staan als de motor
is afgezet, om te voorkomen dat
de accu leeg raakt door onnodig
stroomverbruik.
180
STARTEN EN RIJDEN

Klimaatregelsysteem
Het gebruik van de klimaatregeling doet
het brandstofverbruik toenemen
(gemiddeld zo'n 20% extra). Gebruik bij
voorkeur alleen de ventilatie als de
buitentemperatuur dit toestaat.

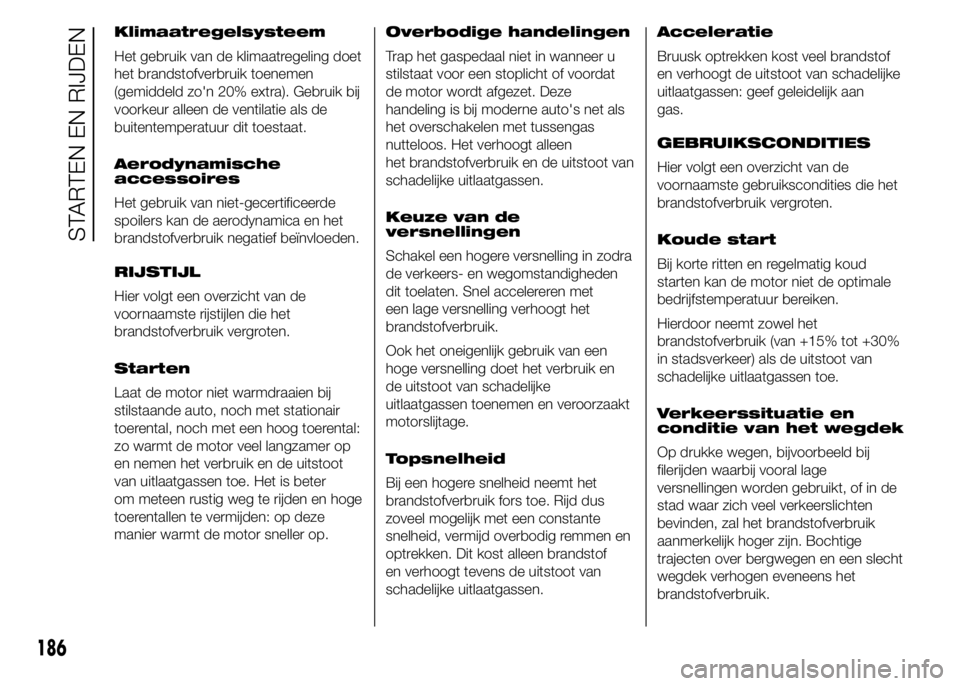

Aerodynamische
accessoires
Het gebruik van niet-gecertificeerde
spoilers kan de aerodynamica en het
brandstofverbruik negatief beïnvloeden.
RIJSTIJL
Hier volgt een overzicht van de
voornaamste rijstijlen die het
brandstofverbruik vergroten.
Starten
Laat de motor niet warmdraaien bij
stilstaande auto, noch met stationair
toerental, noch met een hoog toerental:
zo warmt de motor veel langzamer op
en nemen het verbruik en de uitstoot
van uitlaatgassen toe. Het is beter
om meteen rustig weg te rijden en hoge
toerentallen te vermijden: op deze
manier warmt de motor sneller op.Overbodige handelingen
Trap het gaspedaal niet in wanneer u
stilstaat voor een stoplicht of voordat
de motor wordt afgezet. Deze
handeling is bij moderne auto's net als
het overschakelen met tussengas
nutteloos. Het verhoogt alleen
het brandstofverbruik en de uitstoot van
schadelijke uitlaatgassen.
Keuze van de
versnellingen
Schakel een hogere versnelling in zodra
de verkeers- en wegomstandigheden
dit toelaten. Snel accelereren met
een lage versnelling verhoogt het
brandstofverbruik.
Ook het oneigenlijk gebruik van een
hoge versnelling doet het verbruik en
de uitstoot van schadelijke
uitlaatgassen toenemen en veroorzaakt
motorslijtage.
Topsnelheid
Bij een hogere snelheid neemt het
brandstofverbruik fors toe. Rijd dus
zoveel mogelijk met een constante
snelheid, vermijd overbodig remmen en
optrekken. Dit kost alleen brandstof
en verhoogt tevens de uitstoot van
schadelijke uitlaatgassen.Acceleratie
Bruusk optrekken kost veel brandstof
en verhoogt de uitstoot van schadelijke
uitlaatgassen: geef geleidelijk aan
gas.
GEBRUIKSCONDITIES
Hier volgt een overzicht van de
voornaamste gebruikscondities die het
brandstofverbruik vergroten.
Koude start
Bij korte ritten en regelmatig koud
starten kan de motor niet de optimale
bedrijfstemperatuur bereiken.
Hierdoor neemt zowel het
brandstofverbruik (van +15% tot +30%
in stadsverkeer) als de uitstoot van
schadelijke uitlaatgassen toe.
Verkeerssituatie en
conditie van het wegdek
Op drukke wegen, bijvoorbeeld bij
filerijden waarbij vooral lage
versnellingen worden gebruikt, of in de
stad waar zich veel verkeerslichten
bevinden, zal het brandstofverbruik
aanmerkelijk hoger zijn. Bochtige
trajecten over bergwegen en een slecht
wegdek verhogen eveneens het
brandstofverbruik.
186
STARTEN EN RIJDEN

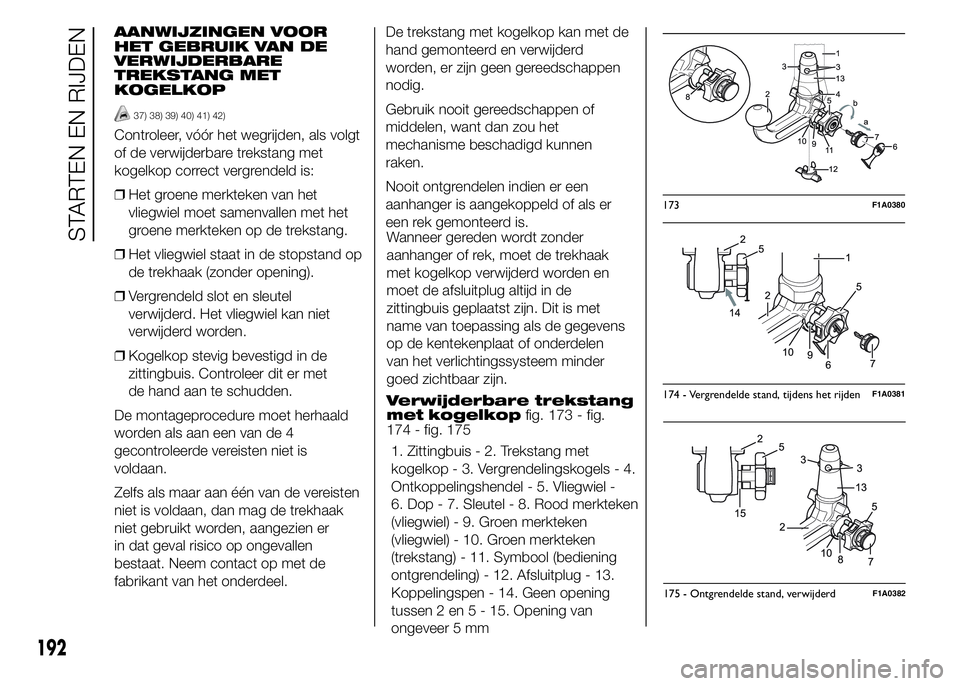

AANWIJZINGEN VOOR
HET GEBRUIK VAN DE
VERWIJDERBARE
TREKSTANG MET
KOGELKOP
37) 38) 39) 40) 41) 42)
Controleer, vóór het wegrijden, als volgt
of de verwijderbare trekstang met
kogelkop correct vergrendeld is:
❒Het groene merkteken van het
vliegwiel moet samenvallen met het
groene merkteken op de trekstang.
❒Het vliegwiel staat in de stopstand op
de trekhaak (zonder opening).
❒Vergrendeld slot en sleutel
verwijderd. Het vliegwiel kan niet
verwijderd worden.
❒Kogelkop stevig bevestigd in de
zittingbuis. Controleer dit er met
de hand aan te schudden.
De montageprocedure moet herhaald
worden als aan een van de 4
gecontroleerde vereisten niet is
voldaan.
Zelfs als maar aan één van de vereisten
niet is voldaan, dan mag de trekhaak
niet gebruikt worden, aangezien er
in dat geval risico op ongevallen
bestaat. Neem contact op met de
fabrikant van het onderdeel.De trekstang met kogelkop kan met de
hand gemonteerd en verwijderd
worden, er zijn geen gereedschappen
nodig.
Gebruik nooit gereedschappen of
middelen, want dan zou het
mechanisme beschadigd kunnen
raken.
Nooit ontgrendelen indien er een
aanhanger is aangekoppeld of als er
een rek gemonteerd is.
Wanneer gereden wordt zonder
aanhanger of rek, moet de trekhaak
met kogelkop verwijderd worden en
moet de afsluitplug altijd in de
zittingbuis geplaatst zijn. Dit is met
name van toepassing als de gegevens
op de kentekenplaat of onderdelen
van het verlichtingssysteem minder
goed zichtbaar zijn.
Verwijderbare trekstang
met kogelkopfig. 173 - fig.
174 - fig. 175
1. Zittingbuis - 2. Trekstang met
kogelkop - 3. Vergrendelingskogels - 4.
Ontkoppelingshendel - 5. Vliegwiel -
6. Dop - 7. Sleutel - 8. Rood merkteken
(vliegwiel) - 9. Groen merkteken
(vliegwiel) - 10. Groen merkteken
(trekstang) - 11. Symbool (bediening
ontgrendeling) - 12. Afsluitplug - 13.
Koppelingspen - 14. Geen opening
tussen 2 en 5 - 15. Opening van
ongeveer 5 mm
173F1A0380
174 - Vergrendelde stand, tijdens het rijdenF1A0381
192
STARTEN EN RIJDEN
175 - Ontgrendelde stand, verwijderdF1A0382

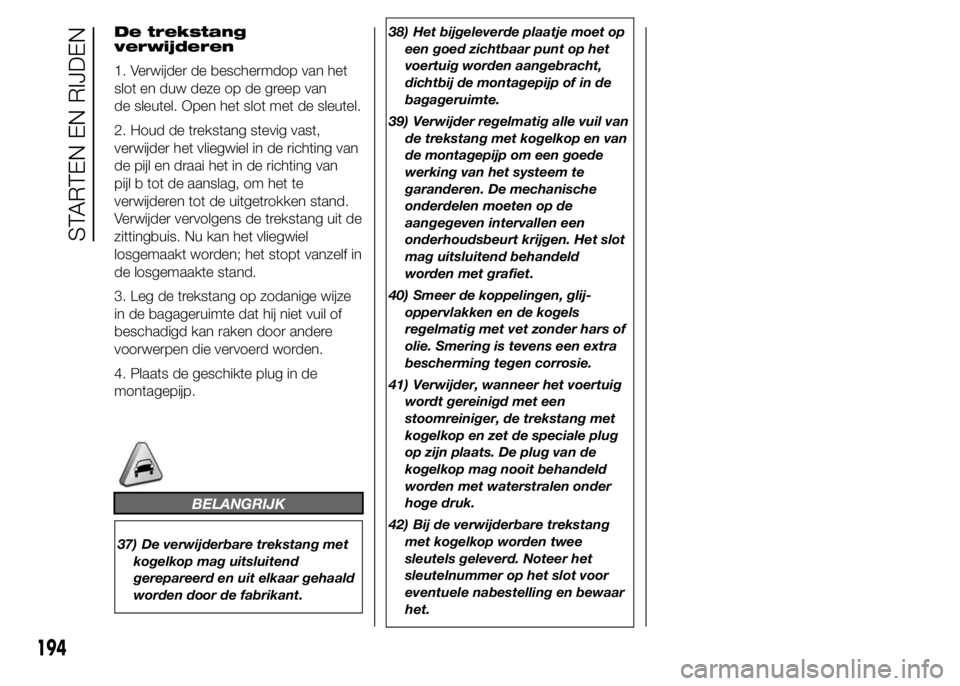

De trekstang
verwijderen
1. Verwijder de beschermdop van het
slot en duw deze op de greep van
de sleutel. Open het slot met de sleutel.
2. Houd de trekstang stevig vast,
verwijder het vliegwiel in de richting van
de pijl en draai het in de richting van
pijl b tot de aanslag, om het te
verwijderen tot de uitgetrokken stand.
Verwijder vervolgens de trekstang uit de
zittingbuis. Nu kan het vliegwiel
losgemaakt worden; het stopt vanzelf in
de losgemaakte stand.
3. Leg de trekstang op zodanige wijze
in de bagageruimte dat hij niet vuil of
beschadigd kan raken door andere
voorwerpen die vervoerd worden.
4. Plaats de geschikte plug in de
montagepijp.
BELANGRIJK
37) De verwijderbare trekstang met
kogelkop mag uitsluitend
gerepareerd en uit elkaar gehaald
worden door de fabrikant.38) Het bijgeleverde plaatje moet op
een goed zichtbaar punt op het
voertuig worden aangebracht,
dichtbij de montagepijp of in de
bagageruimte.
39) Verwijder regelmatig alle vuil van
de trekstang met kogelkop en van
de montagepijp om een goede
werking van het systeem te
garanderen. De mechanische
onderdelen moeten op de
aangegeven intervallen een
onderhoudsbeurt krijgen. Het slot
mag uitsluitend behandeld
worden met grafiet.
40) Smeer de koppelingen, glij-
oppervlakken en de kogels
regelmatig met vet zonder hars of
olie. Smering is tevens een extra
bescherming tegen corrosie.
41) Verwijder, wanneer het voertuig
wordt gereinigd met een
stoomreiniger, de trekstang met
kogelkop en zet de speciale plug
op zijn plaats. De plug van de
kogelkop mag nooit behandeld
worden met waterstralen onder
hoge druk.
42) Bij de verwijderbare trekstang
met kogelkop worden twee
sleutels geleverd. Noteer het
sleutelnummer op het slot voor
eventuele nabestelling en bewaar
het.
194
STARTEN EN RIJDEN

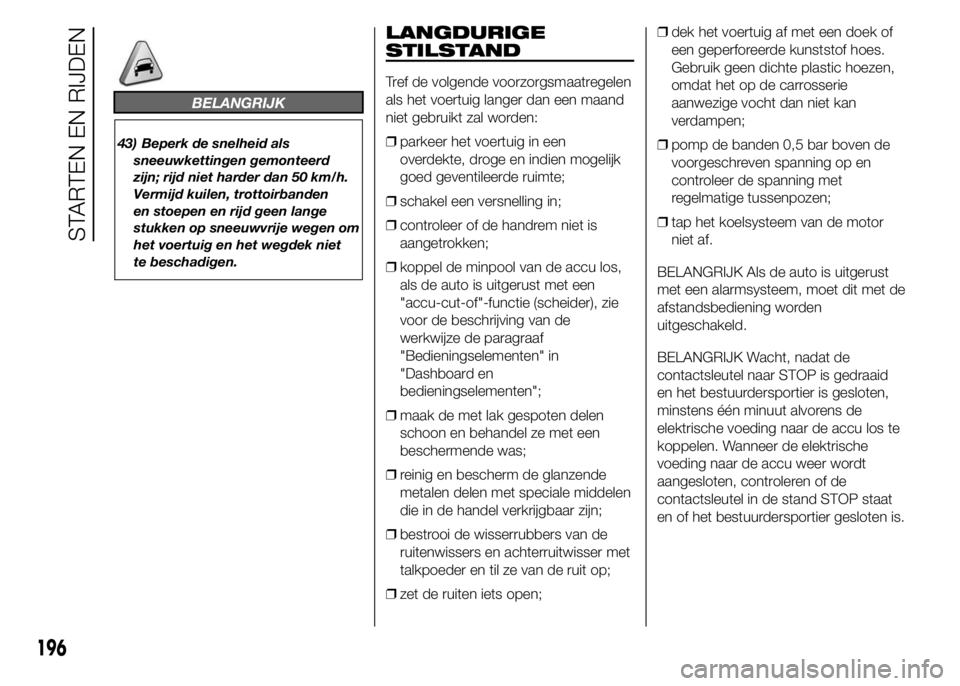

BELANGRIJK
43) Beperk de snelheid als
sneeuwkettingen gemonteerd
zijn; rijd niet harder dan 50 km/h.
Vermijd kuilen, trottoirbanden
en stoepen en rijd geen lange
stukken op sneeuwvrije wegen om
het voertuig en het wegdek niet
te beschadigen.
LANGDURIGE
STILSTAND
Tref de volgende voorzorgsmaatregelen
als het voertuig langer dan een maand
niet gebruikt zal worden:
❒parkeer het voertuig in een
overdekte, droge en indien mogelijk
goed geventileerde ruimte;
❒schakel een versnelling in;
❒controleer of de handrem niet is
aangetrokken;
❒koppel de minpool van de accu los,
als de auto is uitgerust met een
"accu-cut-of"-functie (scheider), zie
voor de beschrijving van de
werkwijze de paragraaf
"Bedieningselementen" in
"Dashboard en
bedieningselementen";
❒maak de met lak gespoten delen
schoon en behandel ze met een
beschermende was;
❒reinig en bescherm de glanzende
metalen delen met speciale middelen
die in de handel verkrijgbaar zijn;
❒bestrooi de wisserrubbers van de
ruitenwissers en achterruitwisser met
talkpoeder en til ze van de ruit op;
❒zet de ruiten iets open;❒dek het voertuig af met een doek of
een geperforeerde kunststof hoes.
Gebruik geen dichte plastic hoezen,
omdat het op de carrosserie
aanwezige vocht dan niet kan
verdampen;
❒pomp de banden 0,5 bar boven de
voorgeschreven spanning op en
controleer de spanning met
regelmatige tussenpozen;
❒tap het koelsysteem van de motor
niet af.
BELANGRIJK Als de auto is uitgerust
met een alarmsysteem, moet dit met de
afstandsbediening worden
uitgeschakeld.
BELANGRIJK Wacht, nadat de
contactsleutel naar STOP is gedraaid
en het bestuurdersportier is gesloten,
minstens één minuut alvorens de
elektrische voeding naar de accu los te
koppelen. Wanneer de elektrische
voeding naar de accu weer wordt
aangesloten, controleren of de
contactsleutel in de stand STOP staat
en of het bestuurdersportier gesloten is.
196
STARTEN EN RIJDEN

BELANGRIJKE
INFORMATIE:
Het afdichtmiddel van de snelle
bandenreparatiekit werkt bij
buitentemperaturen tussen –20 °C en
+50 °C.
Het afdichtmiddel heeft een
houdbaarheidsdatum.
156) 157)
2)

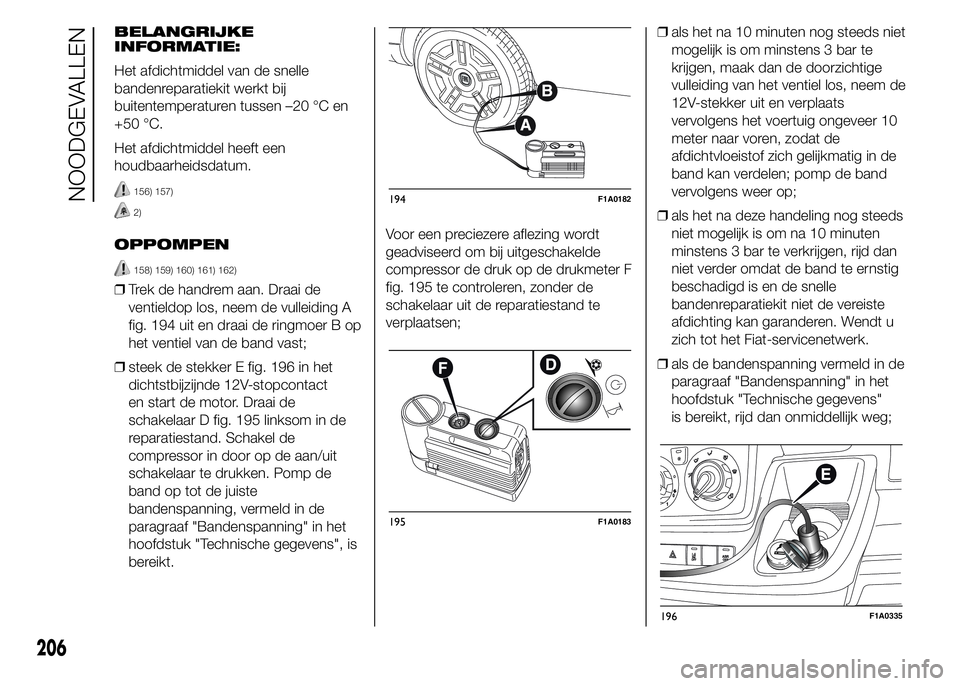

OPPOMPEN
158) 159) 160) 161) 162)
❒Trek de handrem aan. Draai de
ventieldop los, neem de vulleiding A
fig. 194 uit en draai de ringmoer B op
het ventiel van de band vast;
❒steek de stekker E fig. 196 in het
dichtstbijzijnde 12V-stopcontact
en start de motor. Draai de
schakelaar D fig. 195 linksom in de
reparatiestand. Schakel de
compressor in door op de aan/uit
schakelaar te drukken. Pomp de
band op tot de juiste
bandenspanning, vermeld in de
paragraaf "Bandenspanning" in het
hoofdstuk "Technische gegevens", is
bereikt.Voor een preciezere aflezing wordt
geadviseerd om bij uitgeschakelde
compressor de druk op de drukmeter F
fig. 195 te controleren, zonder de
schakelaar uit de reparatiestand te
verplaatsen;❒als het na 10 minuten nog steeds niet
mogelijk is om minstens 3 bar te
krijgen, maak dan de doorzichtige
vulleiding van het ventiel los, neem de
12V-stekker uit en verplaats
vervolgens het voertuig ongeveer 10
meter naar voren, zodat de
afdichtvloeistof zich gelijkmatig in de
band kan verdelen; pomp de band
vervolgens weer op;
❒als het na deze handeling nog steeds
niet mogelijk is om na 10 minuten
minstens 3 bar te verkrijgen, rijd dan
niet verder omdat de band te ernstig
beschadigd is en de snelle
bandenreparatiekit niet de vereiste
afdichting kan garanderen. Wendt u
zich tot het Fiat-servicenetwerk.
❒als de bandenspanning vermeld in de
paragraaf "Bandenspanning" in het
hoofdstuk "Technische gegevens"
is bereikt, rijd dan onmiddellijk weg;
194F1A0182
195F1A0183
196F1A0335
206
NOODGEVALLEN

❒stop na ongeveer 10 minuten en
controleer de bandenspanning
opnieuw; vergeet niet de handrem
aan te trekken;
❒als een spanning van minstens 3 bar
wordt gemeten, herstel dan de
correcte bandenspanning (bij
draaiende motor en aangetrokken
handrem) vermeld in de paragraaf
"Bandenspanning" in het hoofdstuk
"Technische gegevens", ga weer
rijden en rijd zeer voorzichtig naar de
dichtstbijzijnde garage van een Fiat
dealer.

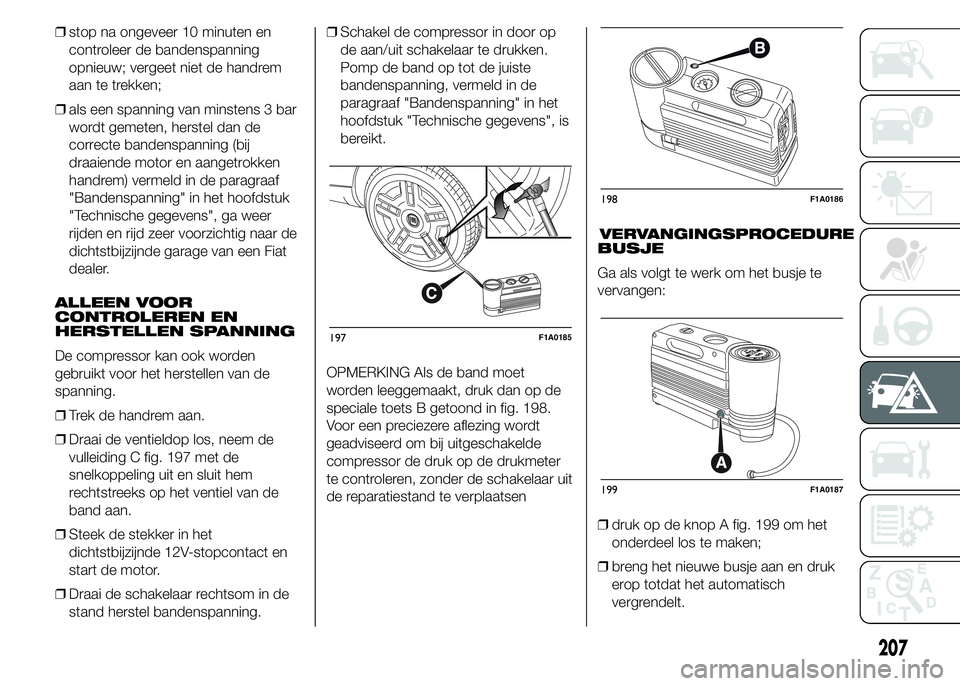

ALLEEN VOOR
CONTROLEREN EN
HERSTELLEN SPANNING
De compressor kan ook worden
gebruikt voor het herstellen van de
spanning.
❒Trek de handrem aan.
❒Draai de ventieldop los, neem de
vulleiding C fig. 197 met de
snelkoppeling uit en sluit hem
rechtstreeks op het ventiel van de
band aan.
❒Steek de stekker in het
dichtstbijzijnde 12V-stopcontact en
start de motor.
❒Draai de schakelaar rechtsom in de
stand herstel bandenspanning.❒Schakel de compressor in door op
de aan/uit schakelaar te drukken.
Pomp de band op tot de juiste
bandenspanning, vermeld in de
paragraaf "Bandenspanning" in het
hoofdstuk "Technische gegevens", is
bereikt.
OPMERKING Als de band moet
worden leeggemaakt, druk dan op de
speciale toets B getoond in fig. 198.
Voor een preciezere aflezing wordt
geadviseerd om bij uitgeschakelde
compressor de druk op de drukmeter
te controleren, zonder de schakelaar uit
de reparatiestand te verplaatsen
VERVANGINGSPROCEDUREBUSJE
Ga als volgt te werk om het busje te
vervangen:
❒druk op de knop A fig. 199 om het
onderdeel los te maken;
❒breng het nieuwe busje aan en druk
erop totdat het automatisch
vergrendelt.
197F1A0185
198F1A0186
199F1A0187
207

Zekeringenkast in het dashboard
fig. 224 - fig. 225
STROOMVERBRUIKER ZEKERING AMPÈRE
Rechter dimlichtF12 7,5
Linker dimlichtF13 7,5
Relais zekeringenkast motorruimte, relais zekeringenkast dashboard (+sleutel) F31 5
Plafondverlichting inzittendenruimte (+accu) F32 7,5
Sensor accubewaking voor Start&Stop versies (+accu) F33 7,5
Interieurverlichting minibus (nood) F34 7,5
Radio, klimaatregeling, alarm, tachograaf, regeleenheid accuschakelaar,
Webasto timer (+accu)F36 10
Bediening remlichten (hoofd), derde remlicht, instrumentenpaneel (+sleutel) F37 7,5
Portiervergrendeling (+accu) F38 20
Ruitenwisser (+sleutel) F43 20
Elektrische ruitbediening bestuurderszijde F47 20
Elektrische ruitbediening passagierszijde F48 20
Regeleenheid parkeersensor, radio, bedieningsorganen op het stuurwiel,
middelste bedieningspaneel, linker bedieningspaneel, extra paneel, regeleenheid
accuschakelaar (+sleutel)F49 5
Klimaatregeling, regeleenheid stuurbekrachtiging, achteruitrijlichten, sensor water
in dieselfilter, debietmeter, tachograaf (+sleutel)F51 5
Instrumentenpaneel (+accu) F53 7,5
AfwezigF89 -
223
