FIAT DUCATO 2015 Notice d'entretien (in French)

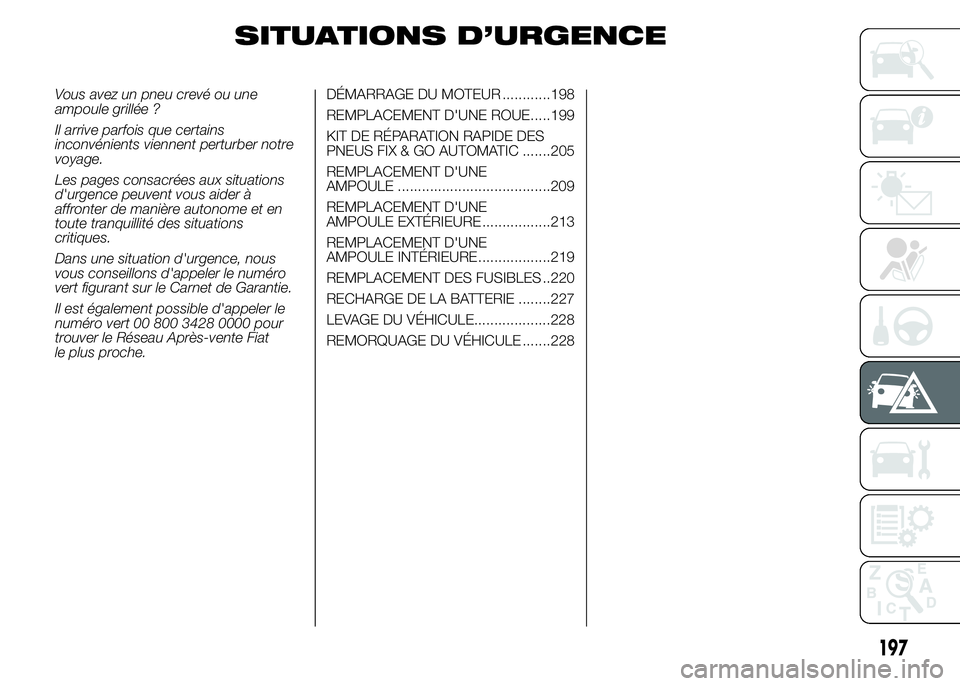

SITUATIONS D’URGENCE
Vous avez un pneu crevé ou une
ampoule grillée ?
Il arrive parfois que certains
inconvénients viennent perturber notre
voyage.
Les pages consacrées aux situations
d'urgence peuvent vous aider à
affronter de manière autonome et en
toute tranquillité des situations
critiques.
Dans une situation d'urgence, nous
vous conseillons d'appeler le numéro
vert figurant sur le Carnet de Garantie.
Il est également possible d'appeler le
numéro vert 00 800 3428 0000 pour
trouver le Réseau Après-vente Fiat
le plus proche.DÉMARRAGE DU MOTEUR ............198
REMPLACEMENT D'UNE ROUE.....199

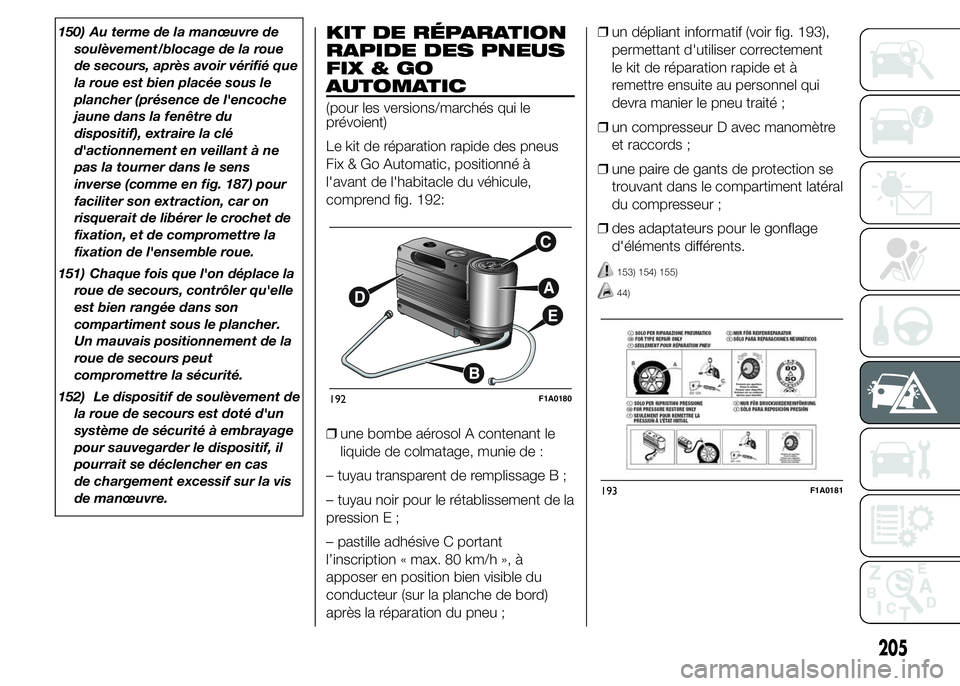

KIT DE RÉPARATION RAPIDE DES
PNEUS FIX & GO AUTOMATIC .......205
REMPLACEMENT D'UNE
AMPOULE ......................................209
REMPLACEMENT D'UNE
AMPOULE EXTÉRIEURE .................213
REMPLACEMENT D'UNE
AMPOULE INTÉRIEURE..................219
REMPLACEMENT DES FUSIBLES ..220
RECHARGE DE LA BATTERIE ........227
LEVAGE DU VÉHICULE...................228
REMORQUAGE DU VÉHICULE .......228
197

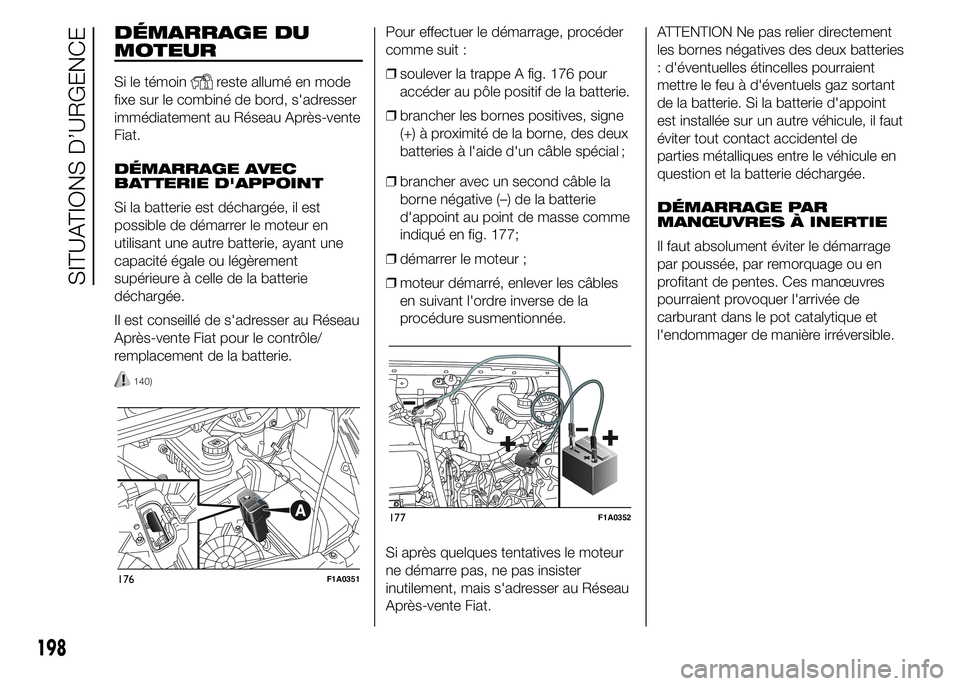

DÉMARRAGE DU
MOTEUR
Si le témoinreste allumé en mode
fixe sur le combiné de bord, s'adresser
immédiatement au Réseau Après-vente
Fiat.
DÉMARRAGE AVEC
BATTERIE D'APPOINT
Si la batterie est déchargée, il est
possible de démarrer le moteur en
utilisant une autre batterie, ayant une
capacité égale ou légèrement
supérieure à celle de la batterie
déchargée.
Il est conseillé de s'adresser au Réseau
Après-vente Fiat pour le contrôle/
remplacement de la batterie.
140)
Pour effectuer le démarrage, procéder
comme suit :
❒soulever la trappe A fig. 176 pour
accéder au pôle positif de la batterie.
❒brancher les bornes positives, signe
(+) à proximité de la borne, des deux
batteries à l'aide d'un câble spécial ;
❒brancher avec un second câble la
borne négative (–) de la batterie
d'appoint au point de masse comme
indiqué en fig. 177;
❒démarrer le moteur ;
❒moteur démarré, enlever les câbles
en suivant l'ordre inverse de la
procédure susmentionnée.
Si après quelques tentatives le moteur
ne démarre pas, ne pas insister
inutilement, mais s'adresser au Réseau
Après-vente Fiat.ATTENTION Ne pas relier directement
les bornes négatives des deux batteries
: d'éventuelles étincelles pourraient
mettre le feu à d'éventuels gaz sortant
de la batterie. Si la batterie d'appoint
est installée sur un autre véhicule, il faut
éviter tout contact accidentel de
parties métalliques entre le véhicule en
question et la batterie déchargée.
DÉMARRAGE PAR
MANŒUVRES À INERTIE
Il faut absolument éviter le démarrage
par poussée, par remorquage ou en
profitant de pentes. Ces manœuvres
pourraient provoquer l'arrivée de
carburant dans le pot catalytique et
l'endommager de manière irréversible.
176F1A0351
177F1A0352
198
SITUATIONS D’URGENCE

ATTENTION
140) Cette procédure de démarrage
doit être confiée à des opérateurs
experts, parce que des
interventions incorrectes peuvent
provoquer des décharges
électriques de forte intensité. Par
ailleurs, le liquide contenu dans
la batterie étant toxique et
corrosif, éviter tout contact avec
la peau et les yeux. Ne jamais
s'approcher de la batterie avec
des flammes nues ou des
cigarettes allumées et veiller à ne
jamais provoquer d'étincelles.

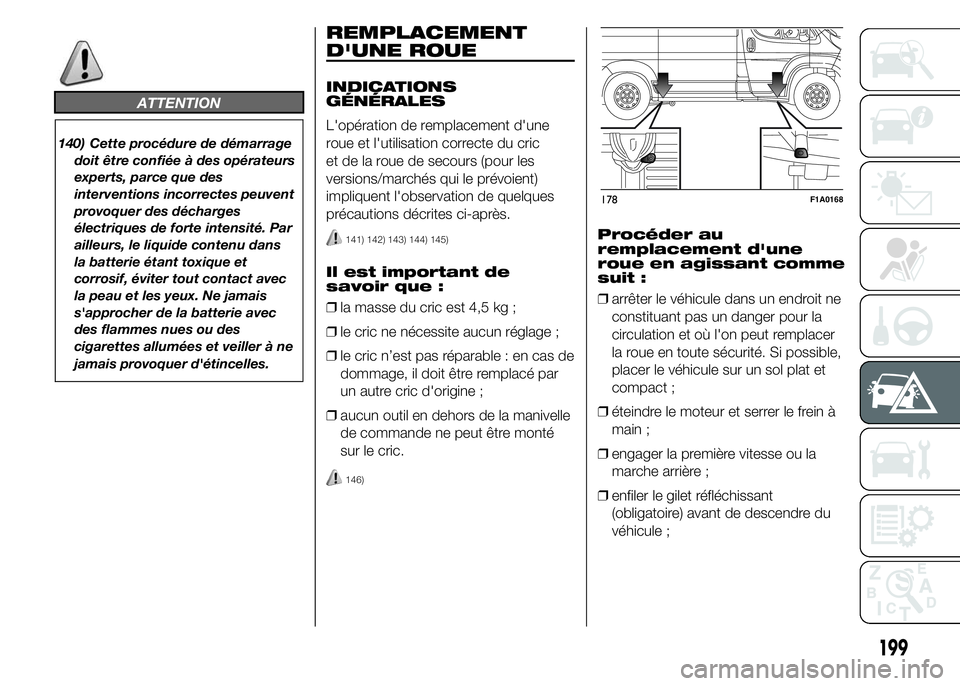

REMPLACEMENT
D'UNE ROUE
INDICATIONS
GÉNÉRALES
L'opération de remplacement d'une
roue et l'utilisation correcte du cric
et de la roue de secours (pour les
versions/marchés qui le prévoient)
impliquent l'observation de quelques
précautions décrites ci-après.
141) 142) 143) 144) 145)
Il est important de
savoir que :
❒la masse du cric est 4,5 kg ;
❒le cric ne nécessite aucun réglage ;
❒le cric n’est pas réparable : en cas de
dommage, il doit être remplacé par
un autre cric d'origine ;
❒aucun outil en dehors de la manivelle
de commande ne peut être monté
sur le cric.
146)
Procéder au
remplacement d'une
roue en agissant comme
suit :
❒arrêter le véhicule dans un endroit ne
constituant pas un danger pour la
circulation et où l'on peut remplacer
la roue en toute sécurité. Si possible,
placer le véhicule sur un sol plat et
compact ;
❒éteindre le moteur et serrer le frein à
main ;
❒engager la première vitesse ou la
marche arrière ;
❒enfiler le gilet réfléchissant
(obligatoire) avant de descendre du
véhicule ;
178F1A0168
199

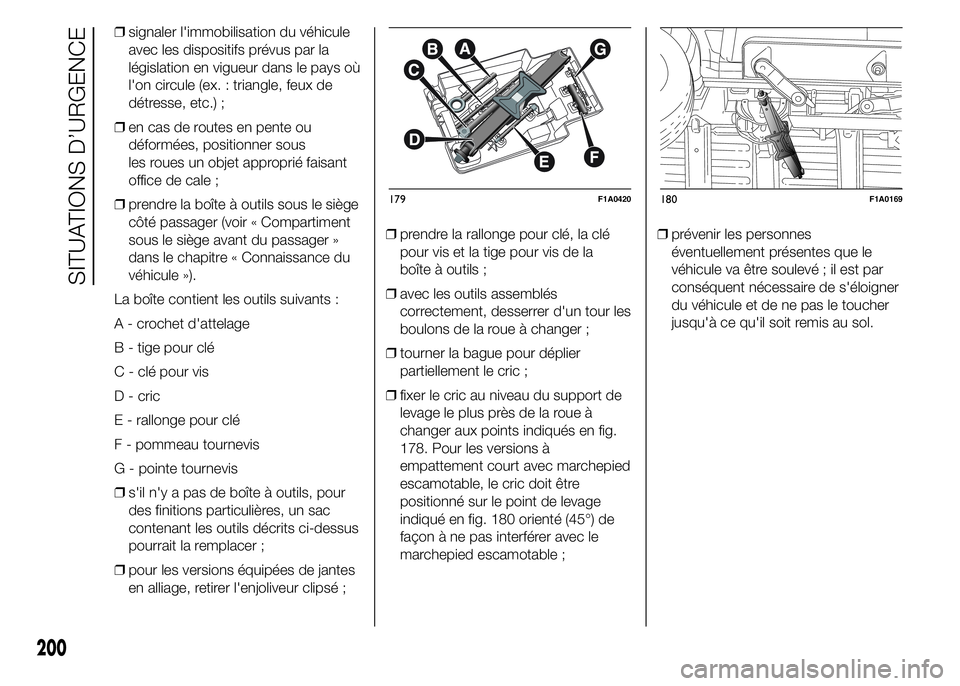

❒signaler l'immobilisation du véhicule
avec les dispositifs prévus par la
législation en vigueur dans le pays où
l'on circule (ex. : triangle, feux de
détresse, etc.) ;
❒en cas de routes en pente ou
déformées, positionner sous
les roues un objet approprié faisant
office de cale ;
❒prendre la boîte à outils sous le siège
côté passager (voir « Compartiment
sous le siège avant du passager »
dans le chapitre « Connaissance du
véhicule »).
La boîte contient les outils suivants :
A - crochet d'attelage
B - tige pour clé
C - clé pour vis
D - cric
E - rallonge pour clé
F - pommeau tournevis
G - pointe tournevis
❒s'il n'y a pas de boîte à outils, pour
des finitions particulières, un sac
contenant les outils décrits ci-dessus
pourrait la remplacer ;
❒pour les versions équipées de jantes
en alliage, retirer l'enjoliveur clipsé ;❒prendre la rallonge pour clé, la clé
pour vis et la tige pour vis de la
boîte à outils ;
❒avec les outils assemblés
correctement, desserrer d'un tour les
boulons de la roue à changer ;
❒tourner la bague pour déplier
partiellement le cric ;
❒fixer le cric au niveau du support de
levage le plus près de la roue à
changer aux points indiqués en fig.
178. Pour les versions à
empattement court avec marchepied
escamotable, le cric doit être
positionné sur le point de levage
indiqué en fig. 180 orienté (45°) de
façon à ne pas interférer avec le
marchepied escamotable ;❒prévenir les personnes
éventuellement présentes que le
véhicule va être soulevé ; il est par
conséquent nécessaire de s'éloigner
du véhicule et de ne pas le toucher
jusqu'à ce qu'il soit remis au sol.
179F1A0420180F1A0169
200
SITUATIONS D’URGENCE

❒pour les versions équipées de
suspensions pneumatiques à assiette
automatique, avant de soulever le
véhicule avec un cric, il faut appuyer
simultanément, pendant au moins
5 secondes, sur les touches A et
B fig. 181. On active le mode
opérationnel prévu pour le
soulèvement du véhicule : les LED
situées sur les touches s'allument de
manière fixe. Pour quitter ce mode,
appuyer simultanément sur les
touches A et B pendant 5 secondes
supplémentaires. Les LED situées sur
les touches s'éteignent et le système
redevient pleinement opérationnel.
Ce mode se désactive
automatiquement si l'on dépasse la
vitesse d'environ 5 km/h.
147)
❒soulever le véhicule.Après avoir soulevé le véhicule :
❒pour toutes les versions : accéder
par le passage de roue arrière droit
du véhicule à la vis de réglage A
fig. 182 du dispositif de retenue de la
roue de secours, et l'actionner à
l'aide de la clé fournie assemblée
correctement, avec la rallonge B fig.
182, prévue à cet effet ;
❒tourner l'outil dans le sens inverse
des aiguilles d'une montre fig. 183
pour faire descendre la roue de
secours ;
❒continuer à tourner dans le sens
contraire des aiguilles d'une montre
jusqu'au point de blocage, signalé
par le durcissement de la manœuvre
ou bien par le déclic de l'embrayage
présent dans le dispositif ;
148) 149)
❒après avoir déroulé tout le câble du
dispositif de soulèvement de la roue
de secours, entraîner la roue hors
du véhicule ;
❒dévisser le pommeau de retenue D
fig. 184 et libérer la roue en ôtant le
support E.
❒à l'aide des outils assemblés,
dévisser complètement les boulons
fig. 185 et extraire la roue ;
181F1A0170
182F1A0171
183F1A0421
184F1A0174
201

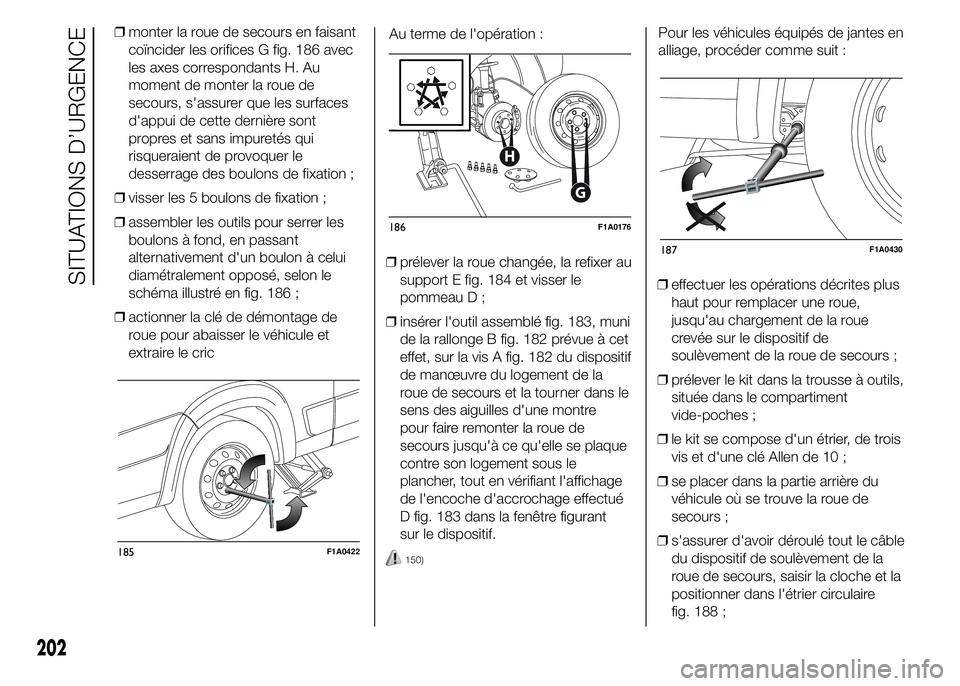

❒monter la roue de secours en faisant
coïncider les orifices G fig. 186 avec
les axes correspondants H. Au
moment de monter la roue de
secours, s'assurer que les surfaces
d'appui de cette dernière sont
propres et sans impuretés qui
risqueraient de provoquer le
desserrage des boulons de fixation ;
❒visser les 5 boulons de fixation ;
❒assembler les outils pour serrer les
boulons à fond, en passant
alternativement d'un boulon à celui
diamétralement opposé, selon le
schéma illustré en fig. 186 ;
❒actionner la clé de démontage de
roue pour abaisser le véhicule et
extraire le cricAu terme de l'opération :
❒prélever la roue changée, la refixer au
support E fig. 184 et visser le
pommeau D ;
❒insérer l'outil assemblé fig. 183, muni
de la rallonge B fig. 182 prévue à cet
effet, sur la vis A fig. 182 du dispositif
de manœuvre du logement de la
roue de secours et la tourner dans le
sens des aiguilles d'une montre
pour faire remonter la roue de
secours jusqu'à ce qu'elle se plaque
contre son logement sous le
plancher, tout en vérifiant l'affichage
de l'encoche d'accrochage effectué
D fig. 183 dans la fenêtre figurant
sur le dispositif.
150)
Pour les véhicules équipés de jantes en
alliage, procéder comme suit :
❒effectuer les opérations décrites plus
haut pour remplacer une roue,
jusqu'au chargement de la roue
crevée sur le dispositif de
soulèvement de la roue de secours ;
❒prélever le kit dans la trousse à outils,
située dans le compartiment
vide-poches ;
❒le kit se compose d'un étrier, de trois
vis et d'une clé Allen de 10 ;
❒se placer dans la partie arrière du
véhicule où se trouve la roue de
secours ;
❒s'assurer d'avoir déroulé tout le câble
du dispositif de soulèvement de la
roue de secours, saisir la cloche et la
positionner dans l'étrier circulaire
fig. 188 ;
185F1A0422
G
H
186F1A0176
187F1A0430
202
SITUATIONS D’URGENCE

❒poser l'étrier sur la partie interne de la
jante en alliage fig. 190.
❒à l'aide de la clé Allen, visser les trois
vis spéciales sur les écrous de l'étrier
fig. 191 en bloquant la jante ;❒insérer l'outil assemblé fig. 183, muni
de la rallonge B fig. 182 prévue à cet
effet, sur la vis A fig. 182 du dispositif
de manœuvre du logement de la
roue de secours et la tourner dans le
sens des aiguilles d'une montre
pour faire remonter la roue de
secours jusqu'à ce qu'elle se plaque
contre son logement sous le
plancher, tout en vérifiant l'affichage
de l'encoche d'accrochage effectué
D fig. 185 dans la fenêtre figurant
sur le dispositif.
❒contrôler l'insertion correcte de la
roue dans son logement sous le
plancher (le système de levage est
équipé d’un embrayage de limitation
de fin de course, un mauvais
positionnement peut poser des
problèmes de sécurité) ;
❒ranger les outils de démontage dans
la boîte / sac à outils ;❒remettre la boîte/trousse à outils dans
son compartiment sous le siège
passager.
151) 152)

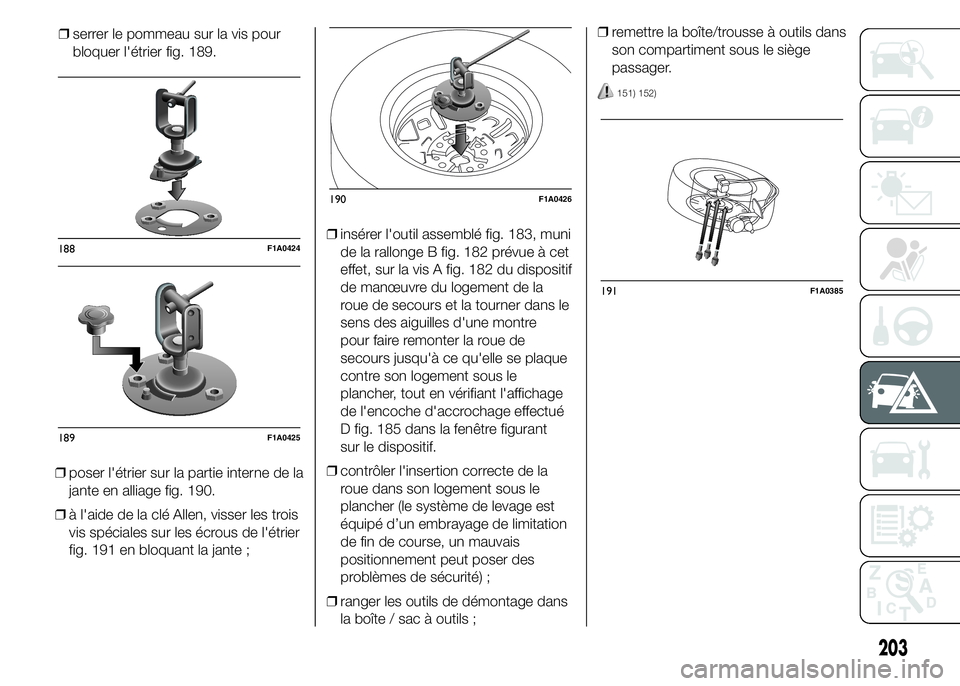

188F1A0424
189F1A0425
190F1A0426
191F1A0385
203
❒serrer le pommeau sur la vis pour
bloquer l'étrier fig. 189.

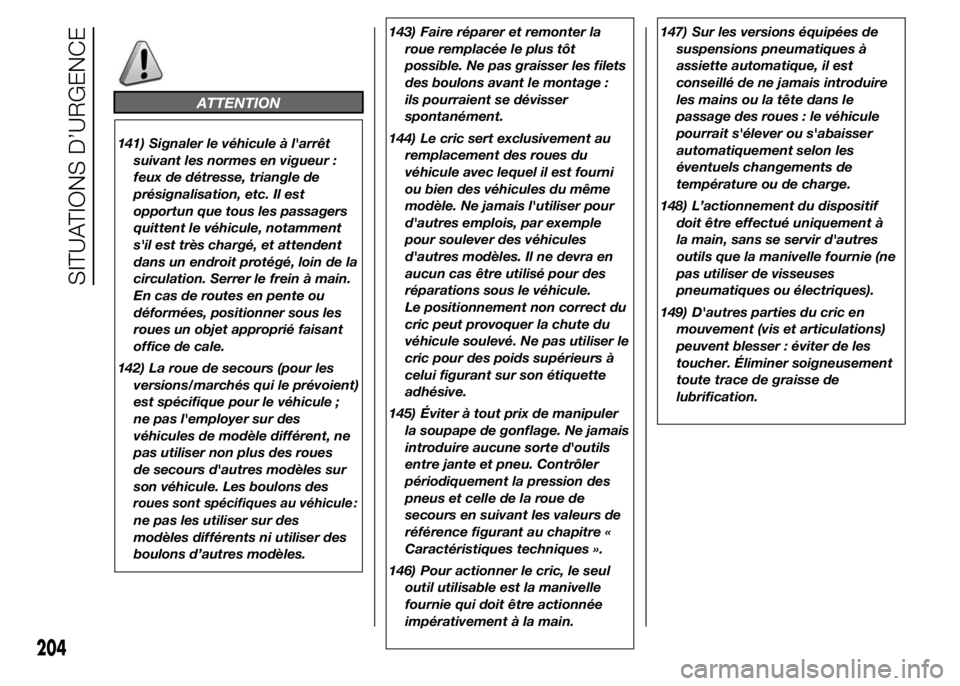

ATTENTION
141) Signaler le véhicule à l'arrêt
suivant les normes en vigueur :
feux de détresse, triangle de
présignalisation, etc. Il est
opportun que tous les passagers
quittent le véhicule, notamment
s'il est très chargé, et attendent
dans un endroit protégé, loin de la
circulation. Serrer le frein à main.
En cas de routes en pente ou
déformées, positionner sous les
roues un objet approprié faisant
office de cale.
142) La roue de secours (pour les
versions/marchés qui le prévoient)
est spécifique pour le véhicule ;
ne pas l'employer sur des
véhicules de modèle différent, ne
pas utiliser non plus des roues
de secours d'autres modèles sur
son véhicule. Les boulons des
roues sont spécifiques au véhicule :
ne pas les utiliser sur des
modèles différents ni utiliser des
boulons d’autres modèles.143) Faire réparer et remonter la
roue remplacée le plus tôt
possible. Ne pas graisser les filets
des boulons avant le montage :
ils pourraient se dévisser
spontanément.
144) Le cric sert exclusivement au
remplacement des roues du
véhicule avec lequel il est fourni
ou bien des véhicules du même
modèle. Ne jamais l'utiliser pour
d'autres emplois, par exemple
pour soulever des véhicules
d'autres modèles. Il ne devra en
aucun cas être utilisé pour des
réparations sous le véhicule.
Le positionnement non correct du
cric peut provoquer la chute du
véhicule soulevé. Ne pas utiliser le
cric pour des poids supérieurs à
celui figurant sur son étiquette
adhésive.
145) Éviter à tout prix de manipuler
la soupape de gonflage. Ne jamais
introduire aucune sorte d'outils
entre jante et pneu. Contrôler
périodiquement la pression des
pneus et celle de la roue de
secours en suivant les valeurs de
référence figurant au chapitre «
Caractéristiques techniques ».
146) Pour actionner le cric, le seul
outil utilisable est la manivelle
fournie qui doit être actionnée
impérativement à la main.147) Sur les versions équipées de
suspensions pneumatiques à
assiette automatique, il est
conseillé de ne jamais introduire
les mains ou la tête dans le
passage des roues : le véhicule
pourrait s'élever ou s'abaisser
automatiquement selon les
éventuels changements de
température ou de charge.
148) L’actionnement du dispositif
doit être effectué uniquement à
la main, sans se servir d'autres
outils que la manivelle fournie (ne
pas utiliser de visseuses
pneumatiques ou électriques).
149) D'autres parties du cric en
mouvement (vis et articulations)
peuvent blesser : éviter de les
toucher. Éliminer soigneusement
toute trace de graisse de
lubrification.
204
SITUATIONS D’URGENCE

150) Au terme de la manœuvre de
soulèvement/blocage de la roue
de secours, après avoir vérifié que
la roue est bien placée sous le
plancher (présence de l'encoche
jaune dans la fenêtre du
dispositif), extraire la clé
d'actionnement en veillant à ne
pas la tourner dans le sens
inverse (comme en fig. 187) pour
faciliter son extraction, car on
risquerait de libérer le crochet de
fixation, et de compromettre la
fixation de l'ensemble roue.
151) Chaque fois que l'on déplace la
roue de secours, contrôler qu'elle
est bien rangée dans son
compartiment sous le plancher.
Un mauvais positionnement de la
roue de secours peut
compromettre la sécurité.
152) Le dispositif de soulèvement de
la roue de secours est doté d'un
système de sécurité à embrayage
pour sauvegarder le dispositif, il
pourrait se déclencher en cas
de chargement excessif sur la vis
de manœuvre.KIT DE RÉPARATION
RAPIDE DES PNEUS
FIX&GO
AUTOMATIC
(pour les versions/marchés qui le
prévoient)
Le kit de réparation rapide des pneus
Fix & Go Automatic, positionné à
l'avant de l'habitacle du véhicule,
comprend fig. 192:
❒une bombe aérosol A contenant le
liquide de colmatage, munie de :
– tuyau transparent de remplissage B ;
– tuyau noir pour le rétablissement de la
pression E ;
– pastille adhésive C portant
l’inscription « max. 80 km/h », à
apposer en position bien visible du
conducteur (sur la planche de bord)
après la réparation du pneu ;❒un dépliant informatif (voir fig. 193),
permettant d'utiliser correctement
le kit de réparation rapide et à
remettre ensuite au personnel qui
devra manier le pneu traité ;
❒un compresseur D avec manomètre
et raccords ;
❒une paire de gants de protection se
trouvant dans le compartiment latéral
du compresseur ;
❒des adaptateurs pour le gonflage
d'éléments différents.
153) 154) 155)
44)
192F1A0180
193F1A0181
205

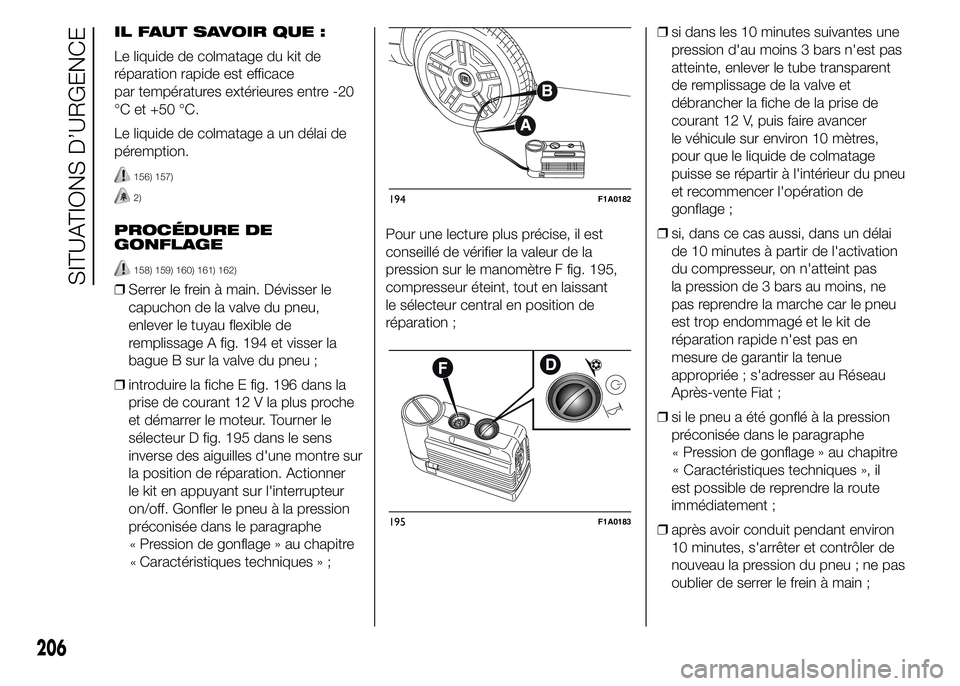

IL FAUT SAVOIR QUE :
Le liquide de colmatage du kit de
réparation rapide est efficace
par températures extérieures entre -20
°C et +50 °C.
Le liquide de colmatage a un délai de
péremption.
156) 157)
2)
PROCÉDURE DE
GONFLAGE
158) 159) 160) 161) 162)
❒Serrer le frein à main. Dévisser le
capuchon de la valve du pneu,
enlever le tuyau flexible de
remplissage A fig. 194 et visser la
bague B sur la valve du pneu ;
❒introduire la fiche E fig. 196 dans la
prise de courant 12 V la plus proche
et démarrer le moteur. Tourner le
sélecteur D fig. 195 dans le sens
inverse des aiguilles d'une montre sur
la position de réparation. Actionner
le kit en appuyant sur l'interrupteur
on/off. Gonfler le pneu à la pression
préconisée dans le paragraphe
Pression de gonflage » au chapitre
Caractéristiques techniques » ;Pour une lecture plus précise, il est
conseillé de vérifier la valeur de la
pression sur le manomètre F fig. 195,
compresseur éteint, tout en laissant
le sélecteur central en position de
réparation ;❒si dans les 10 minutes suivantes une
pression d'au moins 3 bars n'est pas
atteinte, enlever le tube transparent
de remplissage de la valve et
débrancher la fiche de la prise de
courant 12 V, puis faire avancer
le véhicule sur environ 10 mètres,
pour que le liquide de colmatage
puisse se répartir à l'intérieur du pneu
et recommencer l'opération de
gonflage ;
❒si, dans ce cas aussi, dans un délai
de 10 minutes à partir de l'activation
du compresseur, on n'atteint pas
la pression de 3 bars au moins, ne
pas reprendre la marche car le pneu
est trop endommagé et le kit de
réparation rapide n'est pas en
mesure de garantir la tenue
appropriée ; s'adresser au Réseau
Après-vente Fiat ;
❒si le pneu a été gonflé à la pression
préconisée dans le paragraphe
Pression de gonflage » au chapitre
Caractéristiques techniques », il
est possible de reprendre la route
immédiatement ;
❒après avoir conduit pendant environ
10 minutes, s'arrêter et contrôler de
nouveau la pression du pneu ; ne pas
oublier de serrer le frein à main ;
194F1A0182
195F1A0183
206
SITUATIONS D’URGENCE
«
««
«
