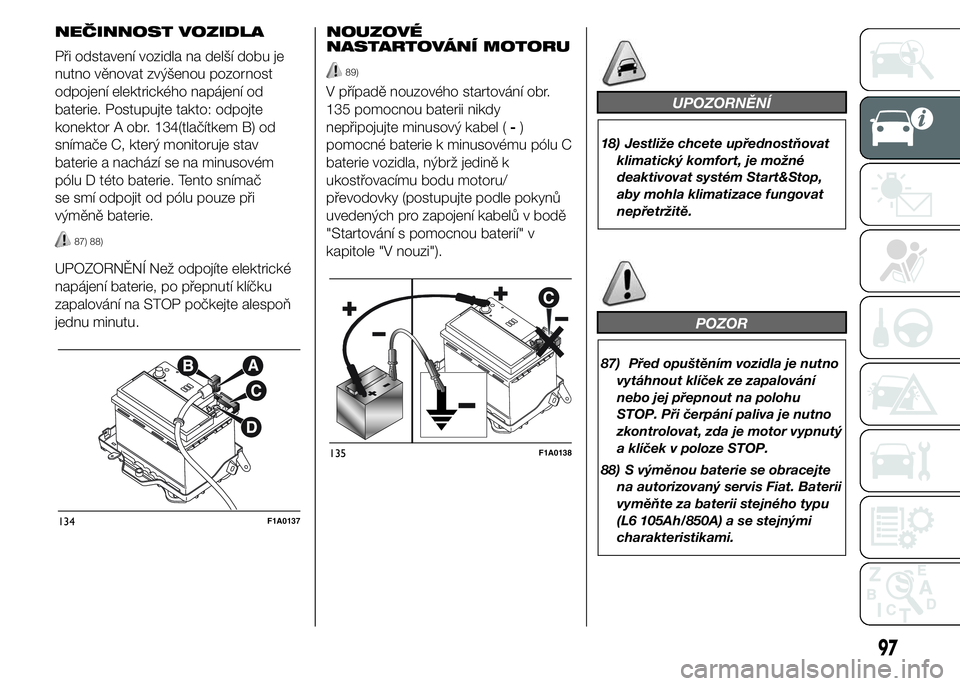

NEČINNOST VOZIDLA
Při odstavení vozidla na delší dobu je
nutno věnovat zvýšenou pozornost
odpojení elektrického napájení od
baterie. Postupujte takto: odpojte
konektor A obr. 134(tlačítkem B) od
snímače C, který monitoruje stav
baterie a nachází se na minusovém
pólu D této baterie. Tento snímač
se smí odpojit od pólu pouze při
výměně baterie.
87) 88)
UPOZORNĚNÍ Než odpojíte elektrické
napájení baterie, po přepnutí klíčku
zapalování na STOP počkejte alespoň
jednu minutu.NOUZOVÉ
NASTARTOVÁNÍ MOTORU
89)
V případě nouzového startování obr.
135 pomocnou baterii nikdy
nepřipojujte minusový kabel (-)
pomocné baterie k minusovému pólu C
baterie vozidla, nýbrž jedině k
ukostřovacímu bodu motoru/
převodovky (postupujte podle pokynů
uvedených pro zapojení kabelů v bodě
"Startování s pomocnou baterií" v
kapitole "V nouzi").UPOZORNĚNÍ
18) Jestliže chcete upřednostňovat
klimatický komfort, je možné
deaktivovat systém Start&Stop,
aby mohla klimatizace fungovat
nepřetržitě.
POZOR
87) Před opuštěním vozidla je nutno
vytáhnout klíček ze zapalování
nebo jej přepnout na polohu
STOP. Při čerpání paliva je nutno
zkontrolovat, zda je motor vypnutý
a klíček v poloze STOP.
88) S výměnou baterie se obracejte
na autorizovaný servis Fiat. Baterii
vyměňte za baterii stejného typu
(L6 105Ah/850A) a se stejnými
charakteristikami.
134F1A0137
135F1A0138
97
Page 102 of 351

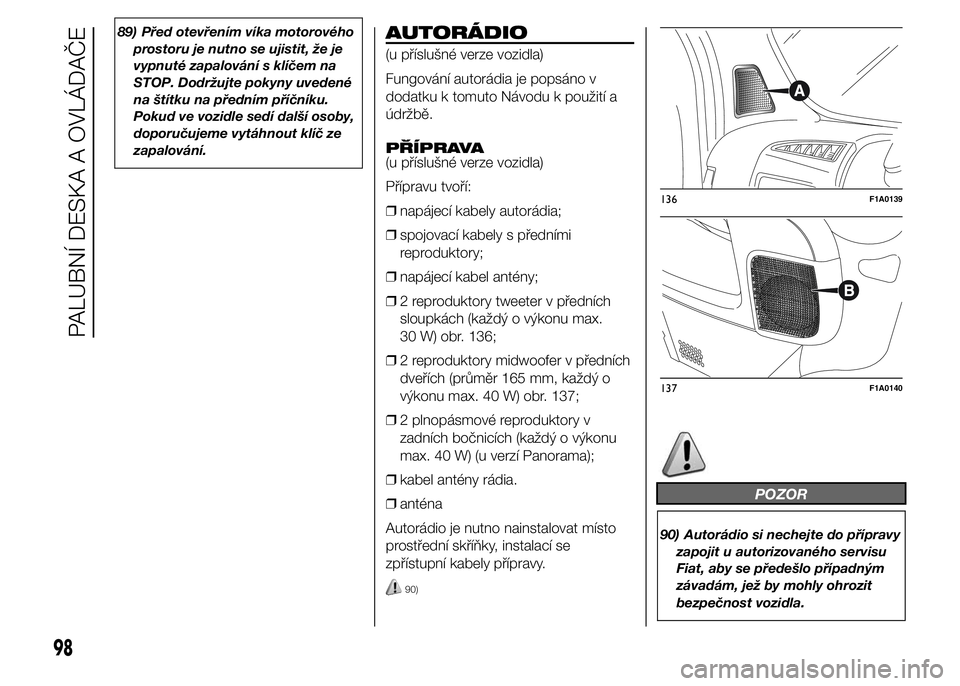

89) Před otevřením víka motorového
prostoru je nutno se ujistit, že je
vypnuté zapalování s klíčem na
STOP. Dodržujte pokyny uvedené
na štítku na předním příčníku.
Pokud ve vozidle sedí další osoby,
doporučujeme vytáhnout klíč ze
zapalování.AUTORÁDIO
(u příslušné verze vozidla)
Fungování autorádia je popsáno v
dodatku k tomuto Návodu k použití a
údržbě.
PŘÍPRAVA
(u příslušné verze vozidla)
Přípravu tvoří:
❒napájecí kabely autorádia;
❒spojovací kabely s předními
reproduktory;
❒napájecí kabel antény;
❒2 reproduktory tweeter v předních
sloupkách (každý o výkonu max.
30 W) obr. 136;
❒2 reproduktory midwoofer v předních
dveřích (průměr 165 mm, každý o
výkonu max. 40 W) obr. 137;
❒2 plnopásmové reproduktory v
zadních bočnicích (každý o výkonu
max. 40 W) (u verzí Panorama);
❒kabel antény rádia.
❒anténa
Autorádio je nutno nainstalovat místo
prostřední skříňky, instalací se
zpřístupní kabely přípravy.
90)
POZOR
90) Autorádio si nechejte do přípravy
zapojit u autorizovaného servisu
Fiat, aby se předešlo případným
závadám, jež by mohly ohrozit
bezpečnost vozidla.
136F1A0139
137F1A0140
98
PALUBNÍ DESKA A OVLÁDAČE
Page 103 of 351

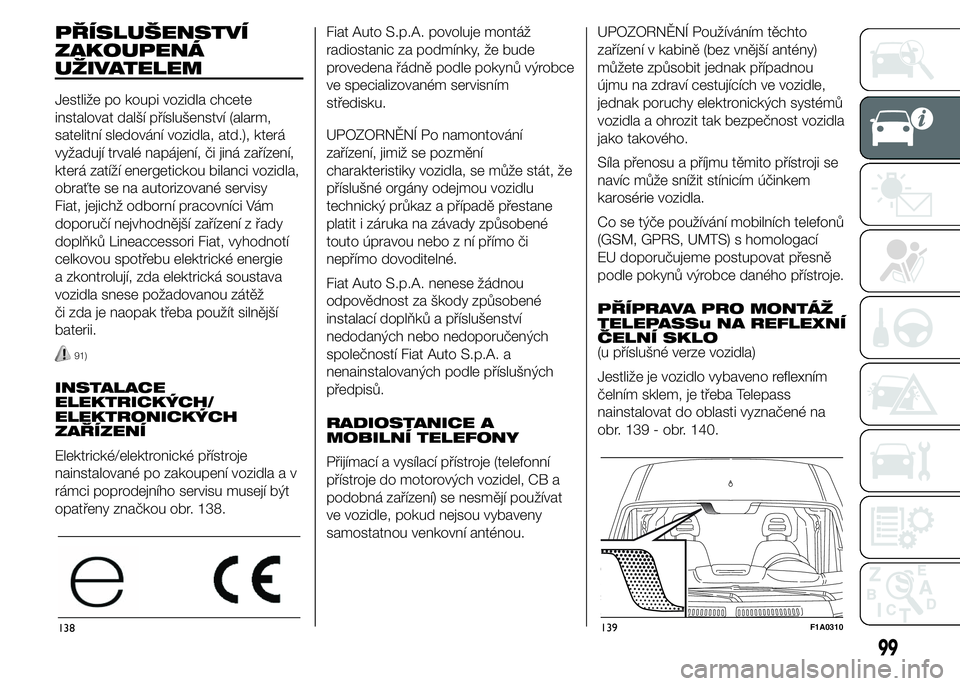

PŘÍSLUŠENSTVÍ
ZAKOUPENÁ
UŽIVATELEM
Jestliže po koupi vozidla chcete
instalovat další příslušenství (alarm,
satelitní sledování vozidla, atd.), která
vyžadují trvalé napájení, či jiná zařízení,
která zatíží energetickou bilanci vozidla,
obraťte se na autorizované servisy
Fiat, jejichž odborní pracovníci Vám
doporučí nejvhodnější zařízení z řady
doplňků Lineaccessori Fiat, vyhodnotí
celkovou spotřebu elektrické energie
a zkontrolují, zda elektrická soustava
vozidla snese požadovanou zátěž
či zda je naopak třeba použít silnější
baterii.
91)
INSTALACE
ELEKTRICKÝCH/
ELEKTRONICKÝCH
ZAŘÍZENÍ
Elektrické/elektronické přístroje
nainstalované po zakoupení vozidla a v
rámci poprodejního servisu musejí být
opatřeny značkou obr. 138.Fiat Auto S.p.A. povoluje montáž
radiostanic za podmínky, že bude
provedena řádně podle pokynů výrobce
ve specializovaném servisním
středisku.
UPOZORNĚNÍ Po namontování
zařízení, jimiž se pozmění
charakteristiky vozidla, se může stát, že
příslušné orgány odejmou vozidlu
technický průkaz a případě přestane
platit i záruka na závady způsobené
touto úpravou nebo z ní přímo či
nepřímo dovoditelné.
Fiat Auto S.p.A. nenese žádnou
odpovědnost za škody způsobené
instalací doplňků a příslušenství
nedodaných nebo nedoporučených
společností Fiat Auto S.p.A. a
nenainstalovaných podle příslušných
předpisů.
RADIOSTANICE A
MOBILNÍ TELEFONY
Přijímací a vysílací přístroje (telefonní
přístroje do motorových vozidel, CB a
podobná zařízení) se nesmějí používat
ve vozidle, pokud nejsou vybaveny
samostatnou venkovní anténou.UPOZORNĚNÍ Používáním těchto
zařízení v kabině (bez vnější antény)
můžete způsobit jednak případnou
újmu na zdraví cestujících ve vozidle,
jednak poruchy elektronických systémů
vozidla a ohrozit tak bezpečnost vozidla
jako takového.
Síla přenosu a příjmu těmito přístroji se
navíc může snížit stínicím účinkem
karosérie vozidla.
Co se týče používání mobilních telefonů
(GSM, GPRS, UMTS) s homologací
EU doporučujeme postupovat přesně
podle pokynů výrobce daného přístroje.
PŘÍPRAVA PRO MONTÁŽ
TELEPASSu NA REFLEXNÍ
ČELNÍ SKLO
(u příslušné verze vozidla)
Jestliže je vozidlo vybaveno reflexním
čelním sklem, je třeba Telepass
nainstalovat do oblasti vyznačené na
obr. 139 - obr. 140.
138139F1A0310
99
Page 104 of 351

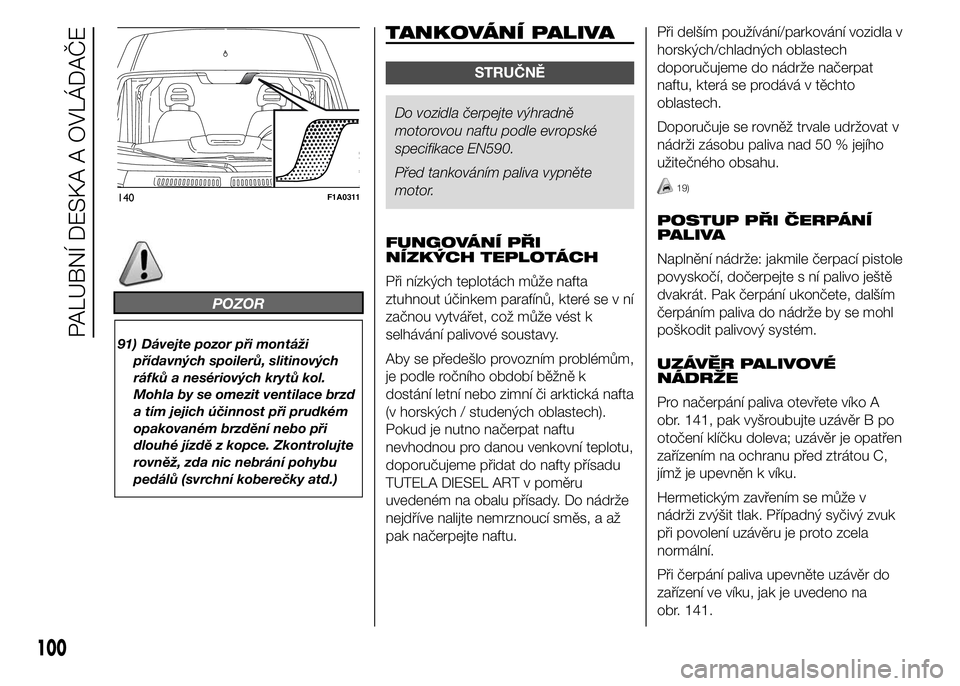

POZOR
91) Dávejte pozor při montáži
přídavných spoilerů, slitinových
ráfků a nesériových krytů kol.
Mohla by se omezit ventilace brzd
a tím jejich účinnost při prudkém
opakovaném brzdění nebo při
dlouhé jízdě z kopce. Zkontrolujte
rovněž, zda nic nebrání pohybu
pedálů (svrchní koberečky atd.)
TANKOVÁNÍ PALIVA
STRUČNĚ
Do vozidla čerpejte výhradně
motorovou naftu podle evropské
specifikace EN590.
Před tankováním paliva vypněte
motor.
FUNGOVÁNÍ PŘI
NÍZKÝCH TEPLOTÁCH
Při nízkých teplotách může nafta
ztuhnout účinkem parafínů, které se v ní
začnou vytvářet, což může vést k
selhávání palivové soustavy.
Aby se předešlo provozním problémům,
je podle ročního období běžně k
dostání letní nebo zimní či arktická nafta
(v horských / studených oblastech).
Pokud je nutno načerpat naftu
nevhodnou pro danou venkovní teplotu,
doporučujeme přidat do nafty přísadu
TUTELA DIESEL ART v poměru
uvedeném na obalu přísady. Do nádrže
nejdříve nalijte nemrznoucí směs, a až
pak načerpejte naftu.Při delším používání/parkování vozidla v
horských/chladných oblastech
doporučujeme do nádrže načerpat
naftu, která se prodává v těchto
oblastech.
Doporučuje se rovněž trvale udržovat v
nádrži zásobu paliva nad 50 % jejího
užitečného obsahu.
19)
POSTUP PŘI ČERPÁNÍ
PALIVA
Naplnění nádrže: jakmile čerpací pistole
povyskočí, dočerpejte s ní palivo ještě
dvakrát. Pak čerpání ukončete, dalším
čerpáním paliva do nádrže by se mohl
poškodit palivový systém.
UZÁVĚR PALIVOVÉ
NÁDRŽE
Pro načerpání paliva otevřete víko A
obr. 141, pak vyšroubujte uzávěr B po
otočení klíčku doleva; uzávěr je opatřen
zařízením na ochranu před ztrátou C,
jímž je upevněn k víku.
Hermetickým zavřením se může v
nádrži zvýšit tlak. Případný syčivý zvuk
při povolení uzávěru je proto zcela
normální.
Při čerpání paliva upevněte uzávěr do
zařízení ve víku, jak je uvedeno na
obr. 141.
140F1A0311
100
PALUBNÍ DESKA A OVLÁDAČE
Page 105 of 351

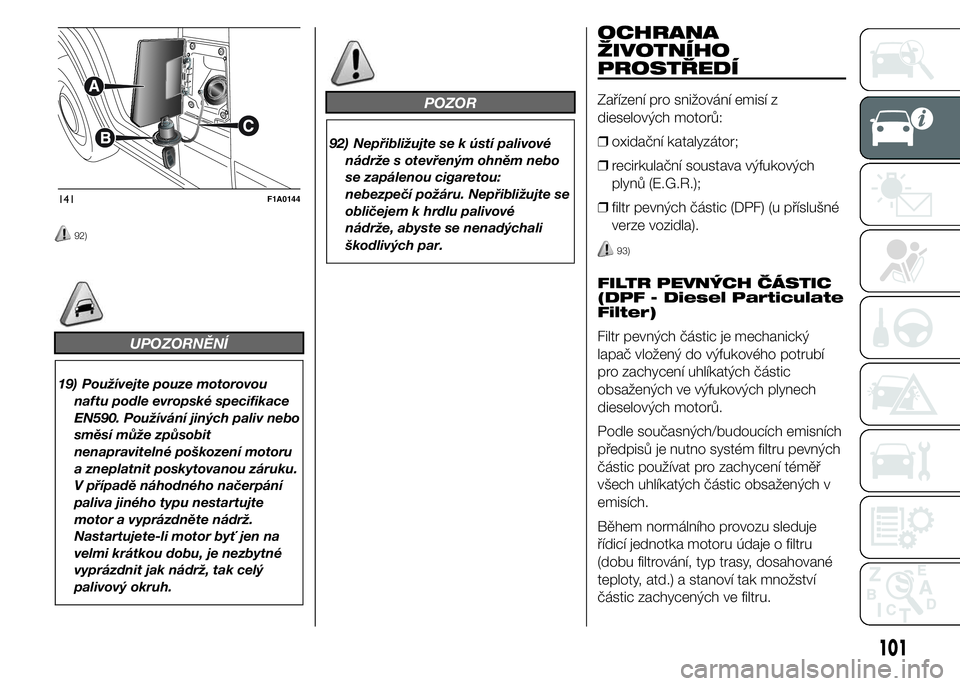

92)
UPOZORNĚNÍ
19) Používejte pouze motorovou
naftu podle evropské specifikace
EN590. Používání jiných paliv nebo
směsí může způsobit
nenapravitelné poškození motoru
a zneplatnit poskytovanou záruku.
V případě náhodného načerpání
paliva jiného typu nestartujte
motor a vyprázdněte nádrž.
Nastartujete-li motor byť jen na
velmi krátkou dobu, je nezbytné
vyprázdnit jak nádrž, tak celý
palivový okruh.
POZOR
92) Nepřibližujte se k ústí palivové
nádrže s otevřeným ohněm nebo
se zapálenou cigaretou:
nebezpečí požáru. Nepřibližujte se
obličejem k hrdlu palivové
nádrže, abyste se nenadýchali
škodlivých par.
OCHRANA
ŽIVOTNÍHO
PROSTŘEDÍ
Zařízení pro snižování emisí z
dieselových motorů:
❒oxidační katalyzátor;
❒recirkulační soustava výfukových
plynů (E.G.R.);
❒filtr pevných částic (DPF) (u příslušné
verze vozidla).
93)
FILTR PEVNÝCH ČÁSTIC
(DPF - Diesel Particulate
Filter)
Filtr pevných částic je mechanický
lapač vložený do výfukového potrubí
pro zachycení uhlíkatých částic
obsažených ve výfukových plynech
dieselových motorů.
Podle současných/budoucích emisních
předpisů je nutno systém filtru pevných
částic používat pro zachycení téměř
všech uhlíkatých částic obsažených v
emisích.
Během normálního provozu sleduje
řídicí jednotka motoru údaje o filtru
(dobu filtrování, typ trasy, dosahované
teploty, atd.) a stanoví tak množství
částic zachycených ve filtru.
141F1A0144
101
Page 106 of 351

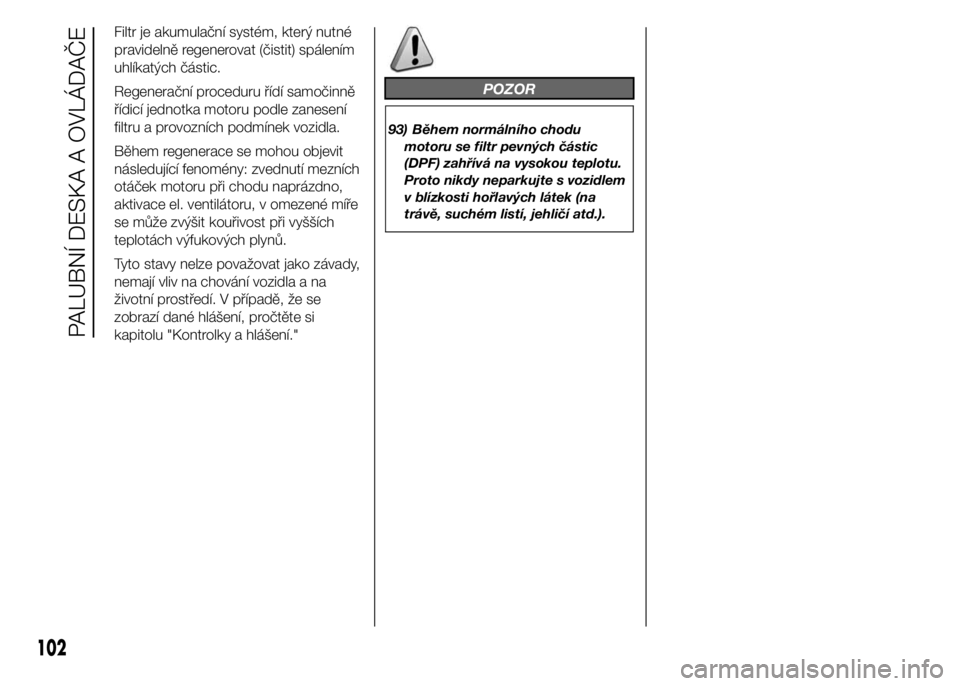

Filtr je akumulační systém, který nutné
pravidelně regenerovat (čistit) spálením
uhlíkatých částic.
Regenerační proceduru řídí samočinně
řídicí jednotka motoru podle zanesení
filtru a provozních podmínek vozidla.
Během regenerace se mohou objevit
následující fenomény: zvednutí mezních
otáček motoru při chodu naprázdno,
aktivace el. ventilátoru, v omezené míře
se může zvýšit kouřivost při vyšších
teplotách výfukových plynů.
Tyto stavy nelze považovat jako závady,
nemají vliv na chování vozidla a na
životní prostředí. V případě, že se
zobrazí dané hlášení, pročtěte si
kapitolu "Kontrolky a hlášení."
POZOR
93) Během normálního chodu
motoru se filtr pevných částic
(DPF) zahřívá na vysokou teplotu.
Proto nikdy neparkujte s vozidlem
v blízkosti hořlavých látek (na
trávě, suchém listí, jehličí atd.).
102
PALUBNÍ DESKA A OVLÁDAČE
Page 107 of 351

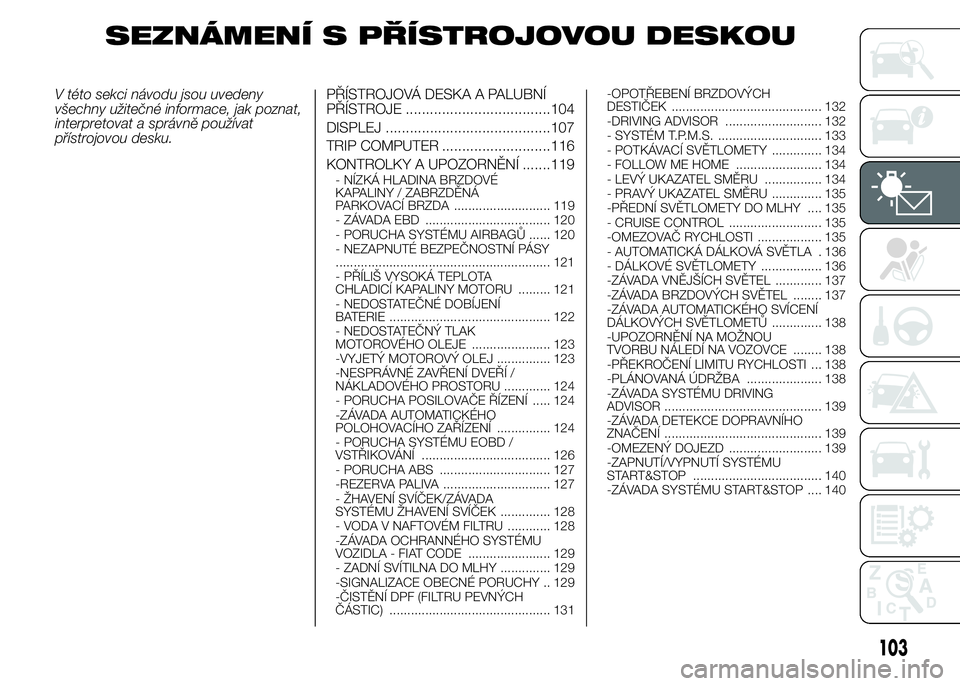

SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU
V této sekci návodu jsou uvedeny
všechny užitečné informace, jak poznat,
interpretovat a správně používat
přístrojovou desku.PŘÍSTROJOVÁ DESKA A PALUBNÍ
PŘÍSTROJE ....................................104
DISPLEJ .........................................107
TRIP COMPUTER ...........................116
KONTROLKY A UPOZORNĚNÍ .......119
- NÍZKÁ HLADINA BRZDOVÉ
KAPALINY / ZABRZDĚNÁ
PARKOVACÍ BRZDA ........................... 119
- ZÁVADA EBD ................................... 120
- PORUCHA SYSTÉMU AIRBAGŮ ...... 120
- NEZAPNUTÉ BEZPEČNOSTNÍ PÁSY
............................................................ 121
- PŘÍLIŠ VYSOKÁ TEPLOTA
CHLADICÍ KAPALINY MOTORU ......... 121
- NEDOSTATEČNÉ DOBÍJENÍ
BATERIE ............................................. 122
- NEDOSTATEČNÝ TLAK
MOTOROVÉHO OLEJE ...................... 123
-VYJETÝ MOTOROVÝ OLEJ ............... 123
-NESPRÁVNÉ ZAVŘENÍ DVEŘÍ /
NÁKLADOVÉHO PROSTORU ............. 124
- PORUCHA POSILOVAČE ŘÍZENÍ ..... 124
-ZÁVADA AUTOMATICKÉHO
POLOHOVACÍHO ZAŘÍZENÍ ............... 124
- PORUCHA SYSTÉMU EOBD /
VSTŘIKOVÁNÍ .................................... 126
- PORUCHA ABS ............................... 127
-REZERVA PALIVA .............................. 127
- ŽHAVENÍ SVÍČEK/ZÁVADA
SYSTÉMU ŽHAVENÍ SVÍČEK .............. 128
- VODA V NAFTOVÉM FILTRU ............ 128
-ZÁVADA OCHRANNÉHO SYSTÉMU
VOZIDLA - FIAT CODE ....................... 129
- ZADNÍ SVÍTILNA DO MLHY .............. 129
-SIGNALIZACE OBECNÉ PORUCHY .. 129
-ČISTĚNÍ DPF (FILTRU PEVNÝCH
ČÁSTIC) ............................................. 131-OPOTŘEBENÍ BRZDOVÝCH
DESTIČEK .......................................... 132
-DRIVING ADVISOR ........................... 132
- SYSTÉM T.P.M.S. ............................. 133
- POTKÁVACÍ SVĚTLOMETY .............. 134
- FOLLOW ME HOME ........................ 134
- LEVÝ UKAZATEL SMĚRU ................ 134
- PRAVÝ UKAZATEL SMĚRU .............. 135
-PŘEDNÍ SVĚTLOMETY DO MLHY .... 135
- CRUISE CONTROL .......................... 135
-OMEZOVAČ RYCHLOSTI .................. 135
- AUTOMATICKÁ DÁLKOVÁ SVĚTLA . 136
- DÁLKOVÉ SVĚTLOMETY ................. 136
-ZÁVADA VNĚJŠÍCH SVĚTEL ............. 137
-ZÁVADA BRZDOVÝCH SVĚTEL ........ 137
-ZÁVADA AUTOMATICKÉHO SVÍCENÍ
DÁLKOVÝCH SVĚTLOMETŮ .............. 138
-UPOZORNĚNÍ NA MOŽNOU
TVORBU NÁLEDÍ NA VOZOVCE ........ 138
-PŘEKROČENÍ LIMITU RYCHLOSTI ... 138
-PLÁNOVANÁ ÚDRŽBA ..................... 138
-ZÁVADA SYSTÉMU DRIVING
ADVISOR ............................................ 139
-ZÁVADA DETEKCE DOPRAVNÍHO
ZNAČENÍ ............................................ 139
-OMEZENÝ DOJEZD .......................... 139
-ZAPNUTÍ/VYPNUTÍ SYSTÉMU
START&STOP .................................... 140
-ZÁVADA SYSTÉMU START&STOP .... 140
103
Page 108 of 351

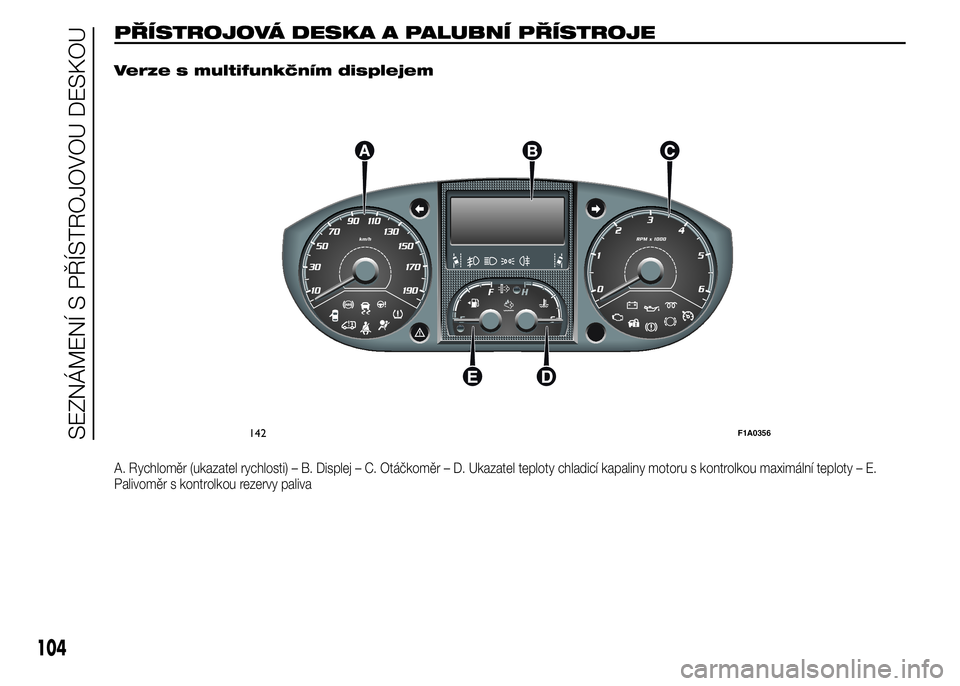

PŘÍSTROJOVÁ DESKA A PALUBNÍ PŘÍSTROJE.
Verze s multifunkčním displejem
A. Rychloměr (ukazatel rychlosti) – B. Displej – C. Otáčkoměr – D. Ukazatel teploty chladicí kapaliny motoru s kontrolkou maximální teploty – E.
Palivoměr s kontrolkou rezervy paliva
142F1A0356
104
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU
Page 109 of 351

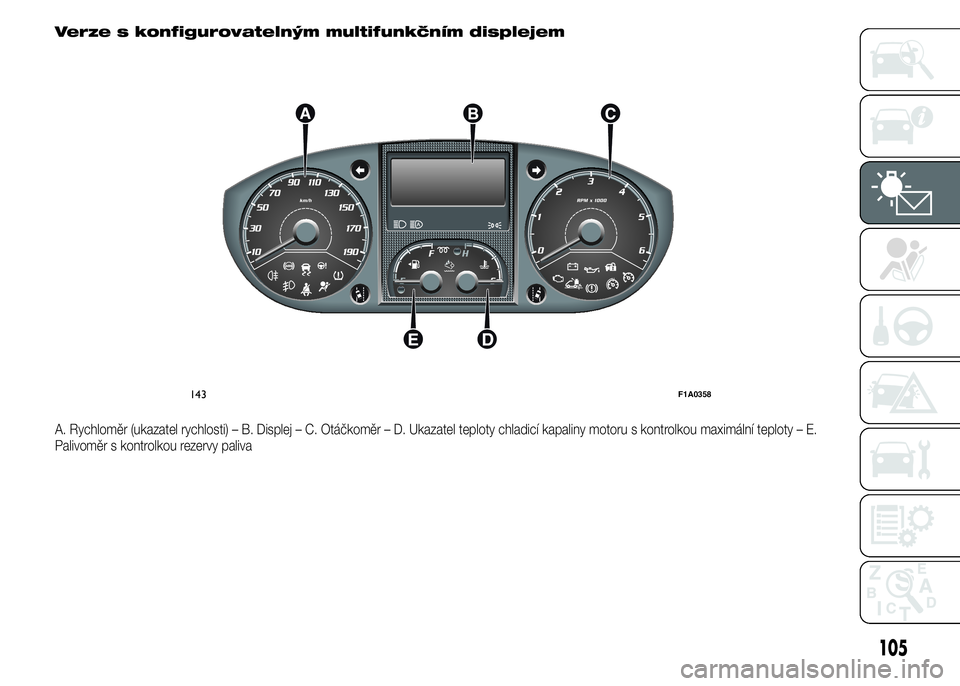

Verze s konfigurovatelným multifunkčním displejem
A. Rychloměr (ukazatel rychlosti) – B. Displej – C. Otáčkoměr – D. Ukazatel teploty chladicí kapaliny motoru s kontrolkou maximální teploty – E.
Palivoměr s kontrolkou rezervy paliva
143F1A0358
105
Page 110 of 351

RYCHLOMĚR (ukazatel
rychlosti)
Ukazatel A ukazuje rychlost vozidla.
OTÁČKOMĚR
Ukazatel C ukazuje otáčky motoru.
UPOZORNĚNÍ Při vytočení motoru na
nebezpečné otáčky řídicí systém
elektronického vstřikování zablokuje
postupně přívod paliva, čímž se sníží i
výkon motoru.
S motorem na volnoběh může
otáčkoměr ukazovat podle daného
stavu postupné či náhlé zvýšení otáček.
Toto chování je zcela v pořádku a
nemusí vzbuzovat obavy, protože se
může projevit např. při zapnutí
klimatizace nebo elektrického
ventilátoru. V popsaných případech
pomalá změna počtu otáček slouží k
uchování nabité baterie.
UKAZATEL MNOŽSTVÍ
PALIVA
Ukazatel E ukazuje množství paliva v
nádrži.
E - prázdná nádrž.
F - plná nádrž (viz "Čerpání paliva" v
této kapitole).Kontrolka se v ukazateli rozsvítí, když v
nádrži zbývá asi 10 - 12 litrů paliva (u
verzí s nádrží o obsahu 90 - 120 litrů)
nebo 10 litrů (u verzí s nádrží o obsahu
60 litrů).
Nejezděte s nízkou hladinou paliva, je tu
riziko, že se poškodí katalyzátor.
UPOZORNĚNÍ Pokud se ukazatel
nachází v poloze E a kontrolka bliká,
znamená to, že se v systému vyskytla
závada. V takovém případě vyhledejte
autorizovaný servis Fiat a nechejte
soustavu zkontrolovat.
UPOZORNĚNÍ Při jízdě na rezervu
nezapínejte přídavné topení Webasto.
UKAZATEL TEPLOTY
CHLADICÍ KAPALINY
MOTORU
Ukazatel D ukazuje teplotu chladicí
kapaliny motoru; ukazování začíná,
jakmile teplota kapaliny překročí asi 50
°C. Při běžném provozu se ručička
může posunovat do různých poloh v
daném rozmezí podle způsobu jízdy
vozidla.
C - Nízká teplota chladicí kapaliny
motoru.
H - Vysoká teplota chladicí kapaliny
motoru.Rozsvícení kontrolky v ukazateli (u
některých verzí spolu s upozorněním na
displeji) signalizuje příliš vysokou
teplotu chladicí kapaliny. V takovém
případě zastavte motor a obraťte se na
autorizovaný servis Fiat.
20)
UKAZATEL HLADINY
OLEJE V MOTORU
(u příslušné verze vozidla)
Ukazatel umožňuje graficky zobrazovat
hladinu oleje v motoru.
Otočením klíčku zapalování na MAR se
na displeji obr. 144 - obr. 145 zobrazí
hladina oleje rozsvícením / zhasnutím
pěti symbolů.
Snižování hladiny oleje je indikováno
postupným zhasínáním symbolů.
144 - Verze s multifunkčním displejemF1A0354
106
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU
