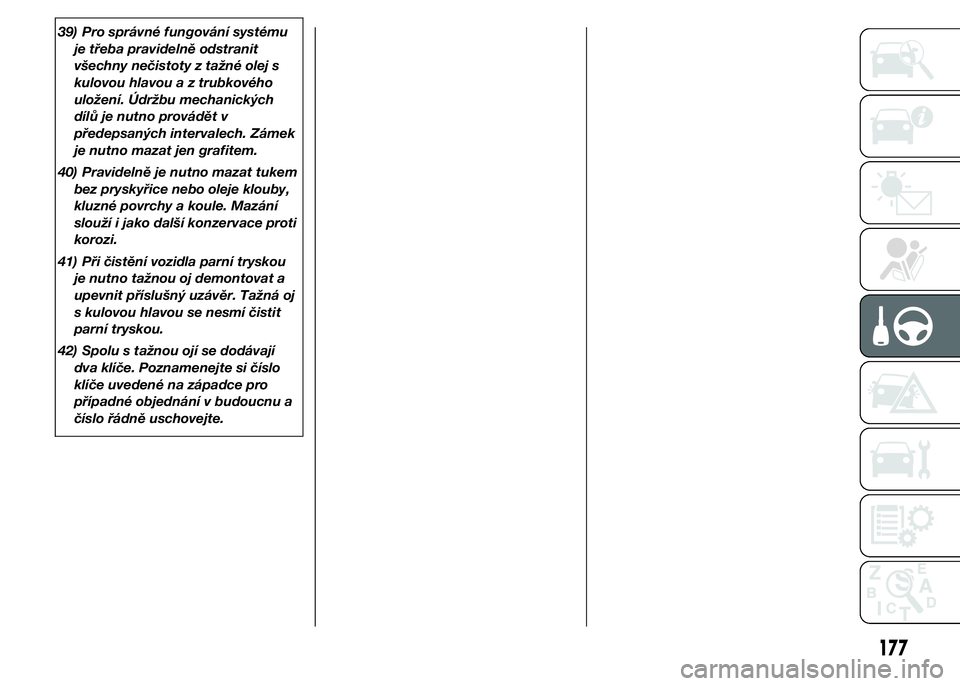

39) Pro správné fungování systému
je třeba pravidelně odstranit
všechny nečistoty z tažné olej s
kulovou hlavou a z trubkového
uložení. Údržbu mechanických
dílů je nutno provádět v
předepsaných intervalech. Zámek
je nutno mazat jen grafitem.
40) Pravidelně je nutno mazat tukem
bez pryskyřice nebo oleje klouby,
kluzné povrchy a koule. Mazání
slouží i jako další konzervace proti
korozi.
41) Při čistění vozidla parní tryskou
je nutno tažnou oj demontovat a
upevnit příslušný uzávěr. Tažná oj
s kulovou hlavou se nesmí čistit
parní tryskou.
42) Spolu s tažnou ojí se dodávají
dva klíče. Poznamenejte si číslo
klíče uvedené na západce pro
případné objednání v budoucnu a
číslo řádně uschovejte.
177

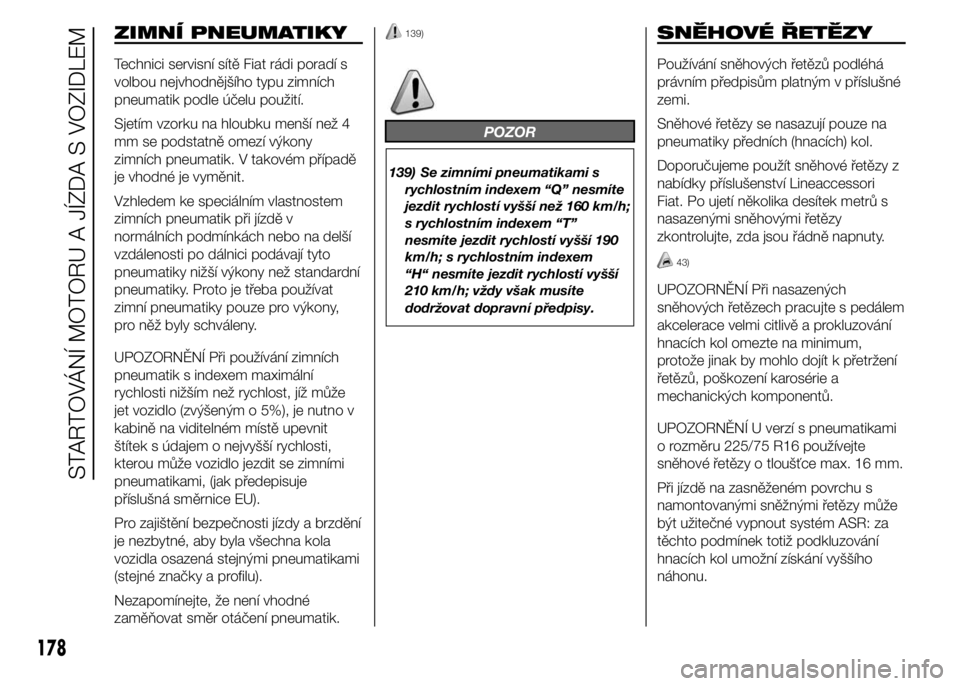

ZIMNÍ PNEUMATIKY
Technici servisní sítě Fiat rádi poradí s
volbou nejvhodnějšího typu zimních
pneumatik podle účelu použití.
Sjetím vzorku na hloubku menší než 4
mm se podstatně omezí výkony
zimních pneumatik. V takovém případě
je vhodné je vyměnit.
Vzhledem ke speciálním vlastnostem
zimních pneumatik při jízdě v
normálních podmínkách nebo na delší
vzdálenosti po dálnici podávají tyto
pneumatiky nižší výkony než standardní
pneumatiky. Proto je třeba používat
zimní pneumatiky pouze pro výkony,
pro něž byly schváleny.
UPOZORNĚNÍ Při používání zimních
pneumatik s indexem maximální
rychlosti nižším než rychlost, jíž může
jet vozidlo (zvýšeným o 5%), je nutno v
kabině na viditelném místě upevnit
štítek s údajem o nejvyšší rychlosti,
kterou může vozidlo jezdit se zimními
pneumatikami, (jak předepisuje
příslušná směrnice EU).
Pro zajištění bezpečnosti jízdy a brzdění
je nezbytné, aby byla všechna kola
vozidla osazená stejnými pneumatikami
(stejné značky a profilu).
Nezapomínejte, že není vhodné
zaměňovat směr otáčení pneumatik.
139)
POZOR
139) Se zimními pneumatikami s
rychlostním indexem “Q” nesmíte
jezdit rychlostí vyšší než 160 km/h;
s rychlostním indexem “T”
nesmíte jezdit rychlostí vyšší 190
km/h; s rychlostním indexem
“H“ nesmíte jezdit rychlostí vyšší
210 km/h; vždy však musíte
dodržovat dopravní předpisy.
SNĚHOVÉ ŘETĚZY
Používání sněhových řetězů podléhá
právním předpisům platným v příslušné
zemi.
Sněhové řetězy se nasazují pouze na
pneumatiky předních (hnacích) kol.
Doporučujeme použít sněhové řetězy z
nabídky příslušenství Lineaccessori
Fiat. Po ujetí několika desítek metrů s
nasazenými sněhovými řetězy
zkontrolujte, zda jsou řádně napnuty.
43)
UPOZORNĚNÍ Při nasazených
sněhových řetězech pracujte s pedálem
akcelerace velmi citlivě a prokluzování
hnacích kol omezte na minimum,
protože jinak by mohlo dojít k přetržení
řetězů, poškození karosérie a
mechanických komponentů.
UPOZORNĚNÍ U verzí s pneumatikami
o rozměru 225/75 R16 používejte
sněhové řetězy o tloušťce max. 16 mm.
Při jízdě na zasněženém povrchu s
namontovanými sněžnými řetězy může
být užitečné vypnout systém ASR: za
těchto podmínek totiž podkluzování
hnacích kol umožní získání vyššího
náhonu.
178
STARTOVÁNÍ MOTORU A JÍZDA S VOZIDLEM

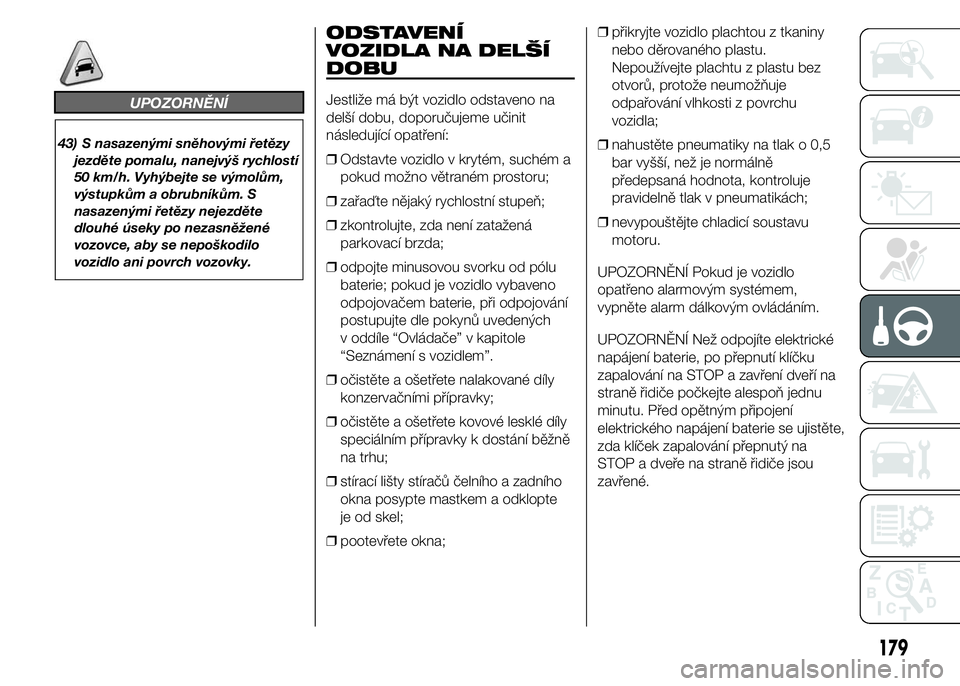

UPOZORNĚNÍ
43) S nasazenými sněhovými řetězy
jezděte pomalu, nanejvýš rychlostí
50 km/h. Vyhýbejte se výmolům,
výstupkům a obrubníkům. S
nasazenými řetězy nejezděte
dlouhé úseky po nezasněžené
vozovce, aby se nepoškodilo
vozidlo ani povrch vozovky.
ODSTAVENÍ
VOZIDLA NA DELŠÍ
DOBU
Jestliže má být vozidlo odstaveno na
delší dobu, doporučujeme učinit
následující opatření:
❒Odstavte vozidlo v krytém, suchém a
pokud možno větraném prostoru;
❒zařaďte nějaký rychlostní stupeň;
❒zkontrolujte, zda není zatažená
parkovací brzda;
❒odpojte minusovou svorku od pólu
baterie; pokud je vozidlo vybaveno
odpojovačem baterie, při odpojování
postupujte dle pokynů uvedených
v oddíle “Ovládače” v kapitole
“Seznámení s vozidlem”.
❒očistěte a ošetřete nalakované díly
konzervačními přípravky;
❒očistěte a ošetřete kovové lesklé díly
speciálním přípravky k dostání běžně
na trhu;
❒stírací lišty stíračů čelního a zadního
okna posypte mastkem a odklopte
je od skel;
❒pootevřete okna;❒přikryjte vozidlo plachtou z tkaniny
nebo děrovaného plastu.
Nepoužívejte plachtu z plastu bez
otvorů, protože neumožňuje
odpařování vlhkosti z povrchu
vozidla;
❒nahustěte pneumatiky na tlak o 0,5
bar vyšší, než je normálně
předepsaná hodnota, kontroluje
pravidelně tlak v pneumatikách;
❒nevypouštějte chladicí soustavu
motoru.
UPOZORNĚNÍ Pokud je vozidlo
opatřeno alarmovým systémem,
vypněte alarm dálkovým ovládáním.
UPOZORNĚNÍ Než odpojíte elektrické
napájení baterie, po přepnutí klíčku
zapalování na STOP a zavření dveří na
straně řidiče počkejte alespoň jednu
minutu. Před opětným připojení
elektrického napájení baterie se ujistěte,
zda klíček zapalování přepnutý na
STOP a dveře na straně řidiče jsou
zavřené.
179

180
Tato stránka byla ponechána prázdná

V NOUZI
Píchnutá pneumatika nebo nesvítí
nějaká žárovka?
Může se přihodit, že nám cestování
naruší nějaká nepříjemnost.
Řešení kritických situací samostatně v
klidu a pokoji lze najít na stránkách
věnovaných tomu, co dělat v nouzi.
Ve výjimečné situaci doporučujeme
zatelefonovat na bezplatné telefonní
číslo uvedené v záruční knížce.
Je rovněž možné volat na bezplatné
telefonní číslo 00 800 3428 0000 , kde
lze zjistit adresu nejbližších
autorizovaných servisů Fiat.STARTOVÁNÍ MOTORU ..................182
VÝMĚNA KOLA ...............................183
SADA NA RYCHLOU OPRAVU
PNEUMATIK FIX & GO
AUTOMATIC ...................................188
VÝMĚNA ŽÁROVKY ........................192
VÝMĚNA ŽÁROVKY U VNĚJŠÍCH
SVÍTIDEL.........................................195
VÝMĚNA ŽÁROVKY U VNITŘNÍCH
SVÍTIDEL.........................................200
VÝMĚNA POJISTEK........................201
DOBITÍ BATERIE .............................209
ZVEDNUTÍ VOZIDLA .......................210
TAŽENÍ VOZIDLA ............................210
181

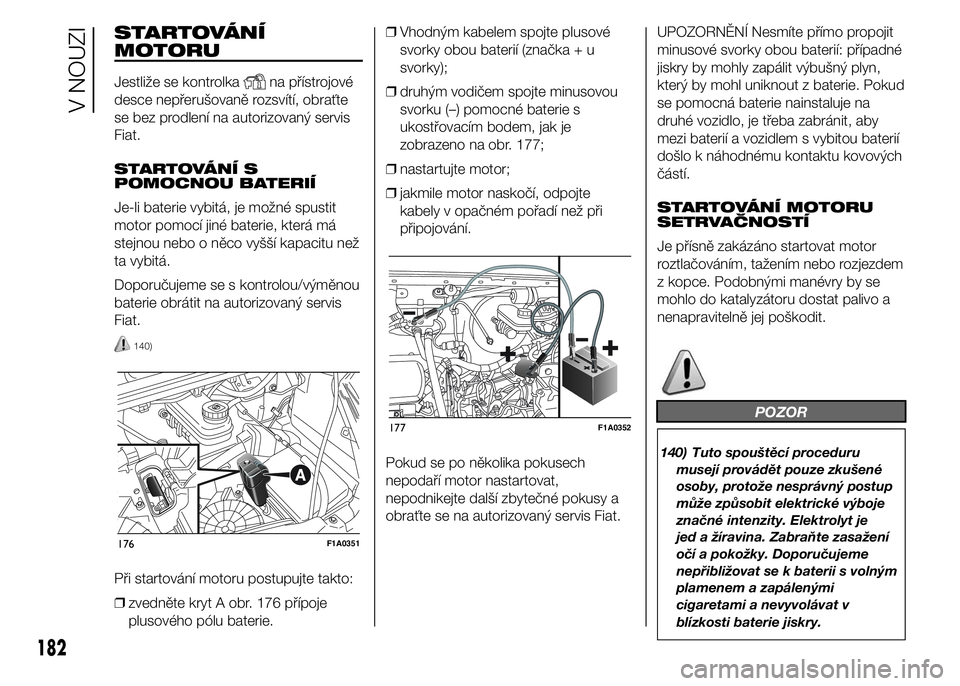

STARTOVÁNÍ
MOTORU
Jestliže se kontrolkana přístrojové
desce nepřerušovaně rozsvítí, obraťte
se bez prodlení na autorizovaný servis
Fiat.
STARTOVÁNÍ S
POMOCNOU BATERIÍ
Je-li baterie vybitá, je možné spustit
motor pomocí jiné baterie, která má
stejnou nebo o něco vyšší kapacitu než
ta vybitá.
Doporučujeme se s kontrolou/výměnou
baterie obrátit na autorizovaný servis
Fiat.
140)
Při startování motoru postupujte takto:
❒zvedněte kryt A obr. 176 přípoje
plusového pólu baterie.❒Vhodným kabelem spojte plusové
svorky obou baterií (značka + u
svorky);
❒druhým vodičem spojte minusovou
svorku (–) pomocné baterie s
ukostřovacím bodem, jak je
zobrazeno na obr. 177;
❒nastartujte motor;
❒jakmile motor naskočí, odpojte
kabely v opačném pořadí než při
připojování.
Pokud se po několika pokusech
nepodaří motor nastartovat,
nepodnikejte další zbytečné pokusy a
obraťte se na autorizovaný servis Fiat.UPOZORNĚNÍ Nesmíte přímo propojit
minusové svorky obou baterií: případné
jiskry by mohly zapálit výbušný plyn,
který by mohl uniknout z baterie. Pokud
se pomocná baterie nainstaluje na
druhé vozidlo, je třeba zabránit, aby
mezi baterií a vozidlem s vybitou baterií
došlo k náhodnému kontaktu kovových
částí.
STARTOVÁNÍ MOTORU
SETRVAČNOSTÍ
Je přísně zakázáno startovat motor
roztlačováním, tažením nebo rozjezdem
z kopce. Podobnými manévry by se
mohlo do katalyzátoru dostat palivo a
nenapravitelně jej poškodit.
POZOR
140) Tuto spouštěcí proceduru
musejí provádět pouze zkušené
osoby, protože nesprávný postup
může způsobit elektrické výboje
značné intenzity. Elektrolyt je
jed a žíravina. Zabraňte zasažení
očí a pokožky. Doporučujeme
nepřibližovat se k baterii s volným
plamenem a zapálenými
cigaretami a nevyvolávat v
blízkosti baterie jiskry.
176F1A0351
177F1A0352
182
V NOUZI

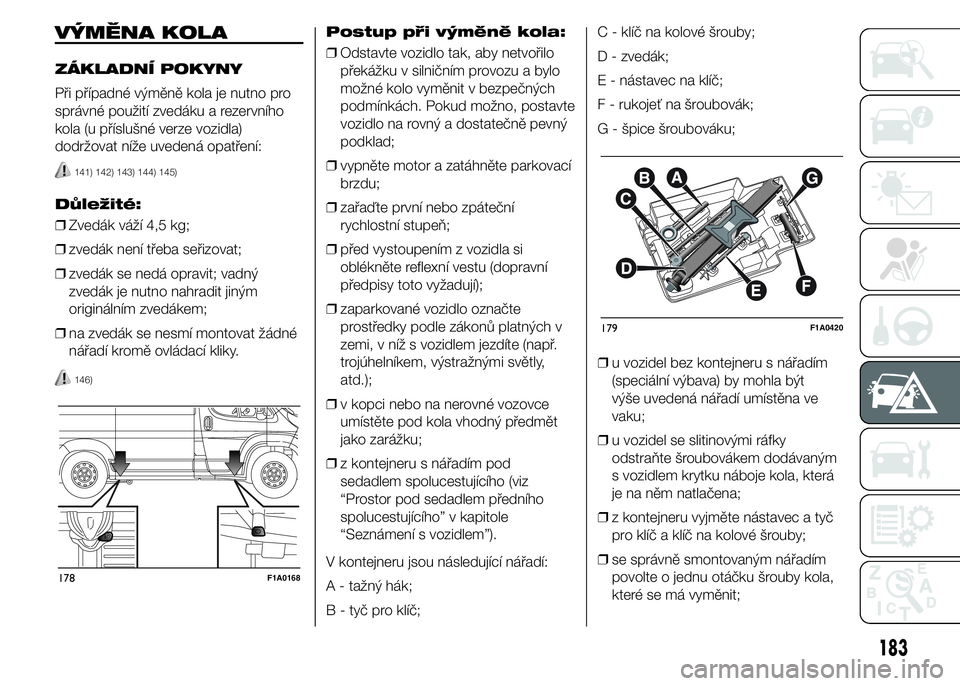

VÝMĚNA KOLA
ZÁKLADNÍ POKYNY
Při případné výměně kola je nutno pro
správné použití zvedáku a rezervního
kola (u příslušné verze vozidla)
dodržovat níže uvedená opatření:
141) 142) 143) 144) 145)
Důležité:
❒Zvedák váží 4,5 kg;
❒zvedák není třeba seřizovat;
❒zvedák se nedá opravit; vadný
zvedák je nutno nahradit jiným
originálním zvedákem;
❒na zvedák se nesmí montovat žádné
nářadí kromě ovládací kliky.
146)
Postup při výměně kola:
❒Odstavte vozidlo tak, aby netvořilo
překážku v silničním provozu a bylo
možné kolo vyměnit v bezpečných
podmínkách. Pokud možno, postavte
vozidlo na rovný a dostatečně pevný
podklad;
❒vypněte motor a zatáhněte parkovací
brzdu;
❒zařaďte první nebo zpáteční
rychlostní stupeň;
❒před vystoupením z vozidla si
oblékněte reflexní vestu (dopravní
předpisy toto vyžadují);
❒zaparkované vozidlo označte
prostředky podle zákonů platných v
zemi, v níž s vozidlem jezdíte (např.
trojúhelníkem, výstražnými světly,
atd.);
❒v kopci nebo na nerovné vozovce
umístěte pod kola vhodný předmět
jako zarážku;
❒z kontejneru s nářadím pod
sedadlem spolucestujícího (viz
“Prostor pod sedadlem předního
spolucestujícího” v kapitole
“Seznámení s vozidlem”).
V kontejneru jsou následující nářadí:
A - tažný hák;
B - tyč pro klíč;C - klíč na kolové šrouby;
D - zvedák;
E - nástavec na klíč;
F - rukojeť na šroubovák;
G - špice šroubováku;
❒u vozidel bez kontejneru s nářadím
(speciální výbava) by mohla být
výše uvedená nářadí umístěna ve
vaku;
❒u vozidel se slitinovými ráfky
odstraňte šroubovákem dodávaným
s vozidlem krytku náboje kola, která
je na něm natlačena;
❒z kontejneru vyjměte nástavec a tyč
pro klíč a klíč na kolové šrouby;
❒se správně smontovaným nářadím
povolte o jednu otáčku šrouby kola,
které se má vyměnit;
178F1A0168
179F1A0420
183

❒otáčením objímky částečně rozevřete
zvedák;
❒zvedák umístěte do zvedacího místa,
které se nachází nejblíže u
vyměňovaného kola obr. 178. U
verze s krátkým rozvorem se
zasouvací stupačkou je nutno do
místa určeného pro zvednutí vozidla
viz obr. 180 umístit zvedák natočený
(o 45°) tak, aby se nedostal do kolize
s touto stupačkou;
❒upozorněte případné osoby
nacházející se v blízkosti, že bude
vozidlo zvednuto; je třeba se nedržet
v těsné blízkosti vozidla a hlavně se
jej nedotýkat, dokud nebude znovu

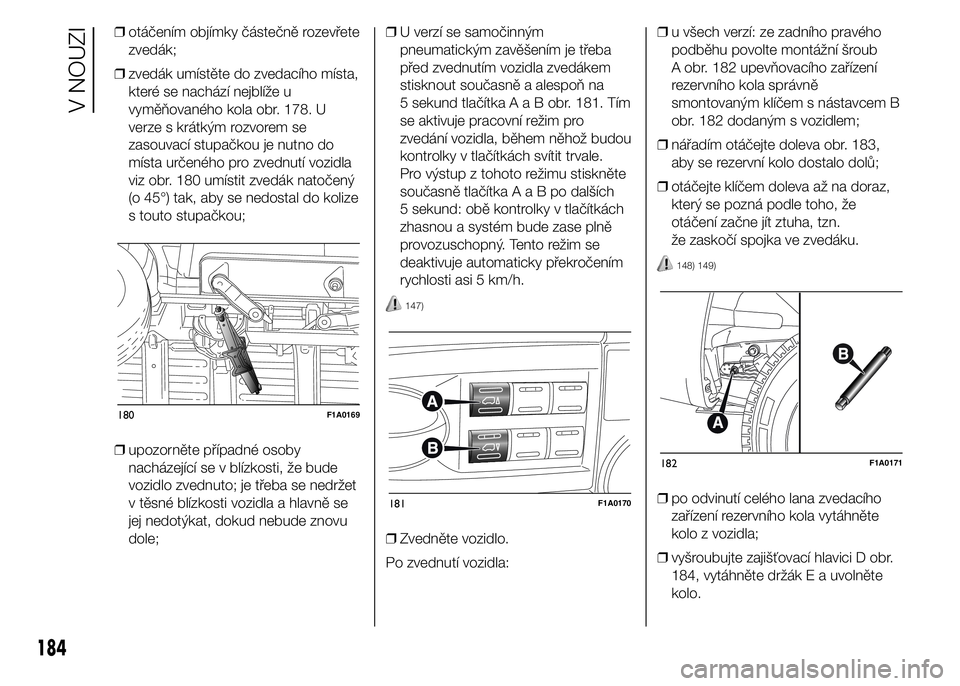

dole;❒U verzí se samočinným
pneumatickým zavěšením je třeba
před zvednutím vozidla zvedákem
stisknout současně a alespoň na
5 sekund tlačítkaAaBobr.181. Tím
se aktivuje pracovní režim pro
zvedání vozidla, během něhož budou
kontrolky v tlačítkách svítit trvale.
Pro výstup z tohoto režimu stiskněte
současně tlačítkaAaBpodalších
5 sekund: obě kontrolky v tlačítkách
zhasnou a systém bude zase plně
provozuschopný. Tento režim se
deaktivuje automaticky překročením
rychlosti asi 5 km/h.
147)
❒Zvedněte vozidlo.
Po zvednutí vozidla:❒u všech verzí: ze zadního pravého
podběhu povolte montážní šroub
A obr. 182 upevňovacího zařízení
rezervního kola správně
smontovaným klíčem s nástavcem B
obr. 182 dodaným s vozidlem;
❒nářadím otáčejte doleva obr. 183,
aby se rezervní kolo dostalo dolů;
❒otáčejte klíčem doleva až na doraz,
který se pozná podle toho, že
otáčení začne jít ztuha, tzn.
že zaskočí spojka ve zvedáku.
148) 149)
❒po odvinutí celého lana zvedacího
zařízení rezervního kola vytáhněte
kolo z vozidla;
❒vyšroubujte zajišťovací hlavici D obr.
184, vytáhněte držák E a uvolněte
kolo.
180F1A0169
181F1A0170
182F1A0171
184
V NOUZI

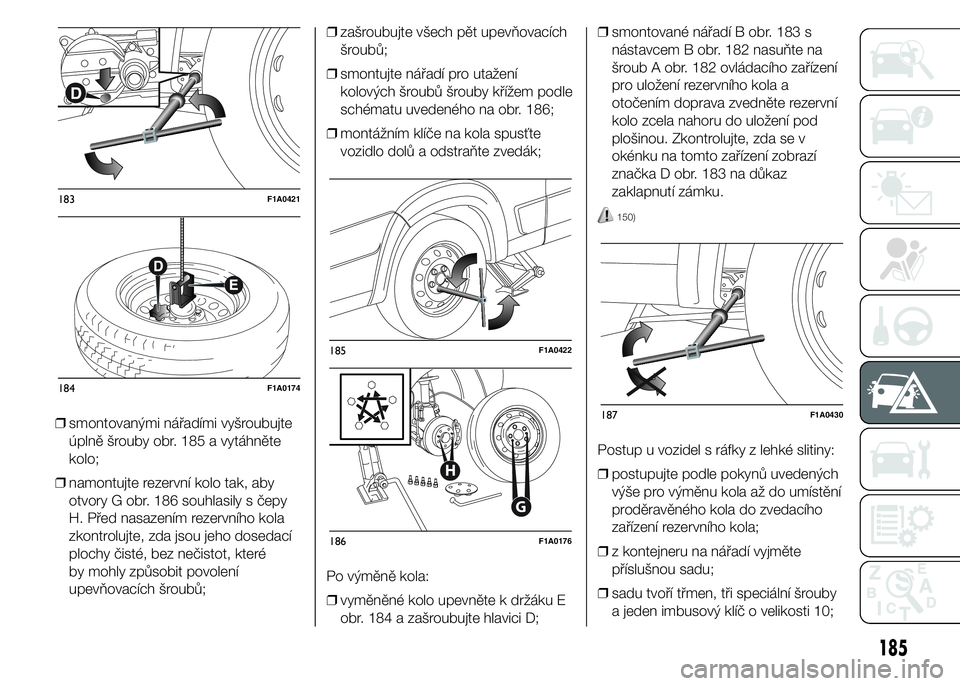

❒smontovanými nářadími vyšroubujte
úplně šrouby obr. 185 a vytáhněte
kolo;
❒namontujte rezervní kolo tak, aby
otvory G obr. 186 souhlasily s čepy
H. Před nasazením rezervního kola
zkontrolujte, zda jsou jeho dosedací
plochy čisté, bez nečistot, které
by mohly způsobit povolení
upevňovacích šroubů;❒zašroubujte všech pět upevňovacích
šroubů;
❒smontujte nářadí pro utažení
kolových šroubů šrouby křížem podle
schématu uvedeného na obr. 186;
❒montážním klíče na kola spusťte
vozidlo dolů a odstraňte zvedák;
Po výměně kola:
❒vyměněné kolo upevněte k držáku E
obr. 184 a zašroubujte hlavici D;❒smontované nářadí B obr. 183 s
nástavcem B obr. 182 nasuňte na
šroub A obr. 182 ovládacího zařízení
pro uložení rezervního kola a
otočením doprava zvedněte rezervní
kolo zcela nahoru do uložení pod
plošinou. Zkontrolujte, zda se v
okénku na tomto zařízení zobrazí
značka D obr. 183 na důkaz
zaklapnutí zámku.
150)
Postup u vozidel s ráfky z lehké slitiny:
❒postupujte podle pokynů uvedených
výše pro výměnu kola až do umístění
proděravěného kola do zvedacího
zařízení rezervního kola;
❒z kontejneru na nářadí vyjměte
příslušnou sadu;
❒sadu tvoří třmen, tři speciální šrouby
a jeden imbusový klíč o velikosti 10;
183F1A0421
184F1A0174
185F1A0422
G
H
186F1A0176
187F1A0430
185

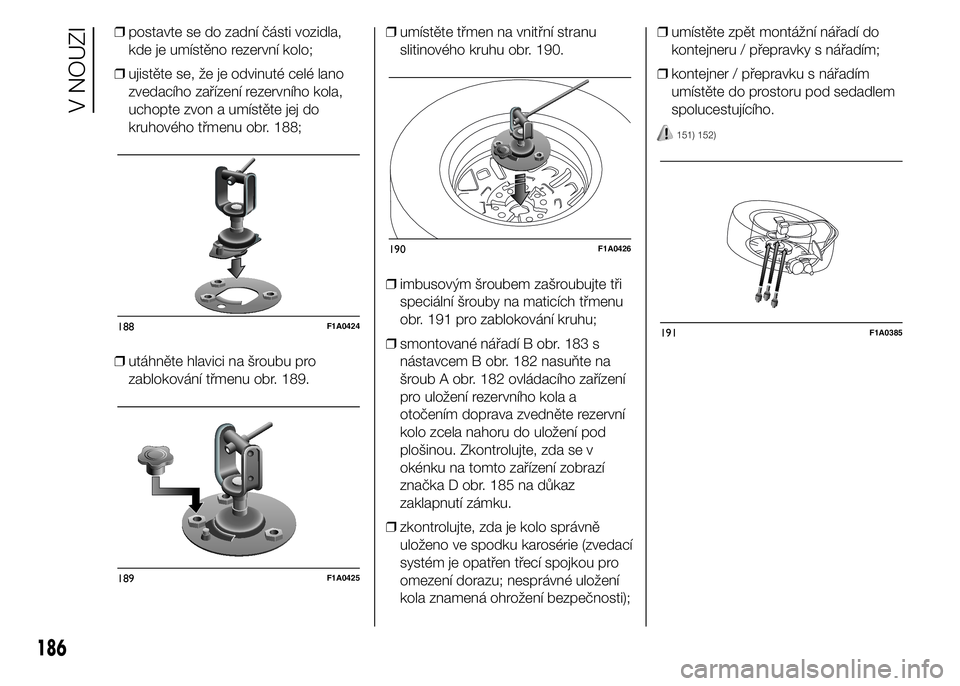

❒postavte se do zadní části vozidla,
kde je umístěno rezervní kolo;
❒ujistěte se, že je odvinuté celé lano
zvedacího zařízení rezervního kola,
uchopte zvon a umístěte jej do
kruhového třmenu obr. 188;
❒utáhněte hlavici na šroubu pro
zablokování třmenu obr. 189.❒umístěte třmen na vnitřní stranu
slitinového kruhu obr. 190.
❒imbusovým šroubem zašroubujte tři
speciální šrouby na maticích třmenu
obr. 191 pro zablokování kruhu;
❒smontované nářadí B obr. 183 s
nástavcem B obr. 182 nasuňte na
šroub A obr. 182 ovládacího zařízení
pro uložení rezervního kola a
otočením doprava zvedněte rezervní
kolo zcela nahoru do uložení pod
plošinou. Zkontrolujte, zda se v
okénku na tomto zařízení zobrazí
značka D obr. 185 na důkaz
zaklapnutí zámku.
❒zkontrolujte, zda je kolo správně
uloženo ve spodku karosérie (zvedací
systém je opatřen třecí spojkou pro
omezení dorazu; nesprávné uložení
kola znamená ohrožení bezpečnosti);❒umístěte zpět montážní nářadí do
kontejneru / přepravky s nářadím;
❒kontejner / přepravku s nářadím
umístěte do prostoru pod sedadlem
spolucestujícího.
151) 152)
188F1A0424
189F1A0425
190F1A0426
191F1A0385
186
V NOUZI
