FIAT DUCATO 2015 Návod na použitie a údržbu (in Slovakian)

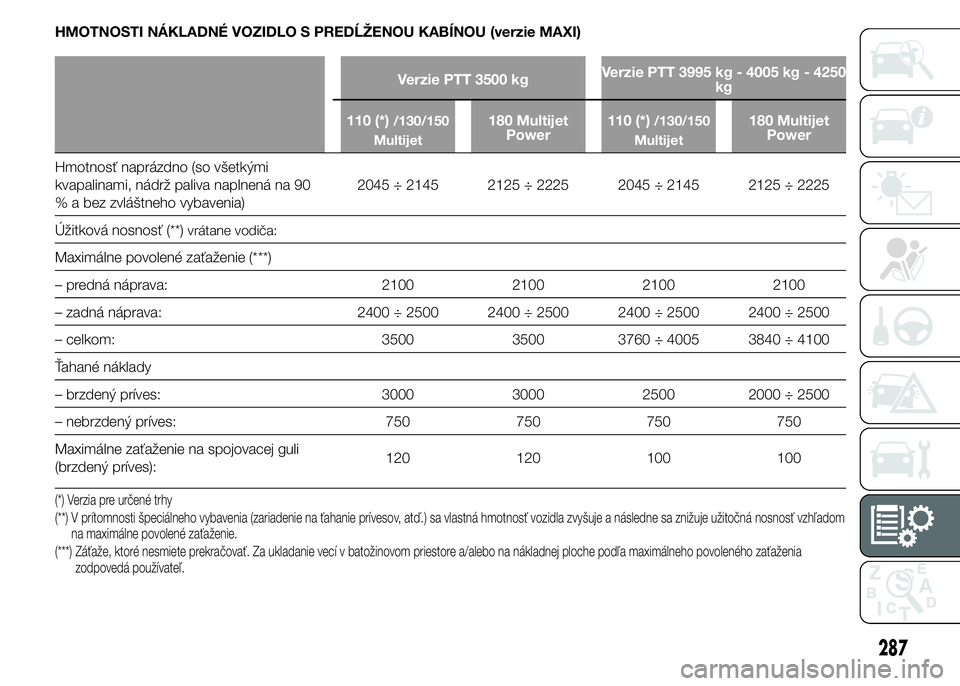

HMOTNOSTI NÁKLADNÉ VOZIDLO S PREDĹŽENOU KABÍNOU (verzie MAXI)
Verzie PTT 3500 kgVerzie PTT 3995 kg - 4005 kg - 4250
kg
110 (*)
/130/150
Multijet180 Multijet
Power110 (*)/130/150
Multijet180 Multijet
Power
Hmotnosť naprázdno (so všetkými
kvapalinami, nádrž paliva naplnená na 90
% a bez zvláštneho vybavenia)2045 ÷ 2145 2125 ÷ 2225 2045 ÷ 2145 2125 ÷ 2225
Úžitková nosnosť (**)
vrátane vodiča:
Maximálne povolené zaťaženie (***)
– predná náprava: 2100 2100 2100 2100
– zadná náprava: 2400 ÷ 2500 2400 ÷ 2500 2400 ÷ 2500 2400 ÷ 2500
– celkom: 3500 3500 3760 ÷ 4005 3840 ÷ 4100
Ťahané náklady
– brzdený príves: 3000 3000 2500 2000 ÷ 2500
– nebrzdený príves: 750 750 750 750
Maximálne zaťaženie na spojovacej guli
(brzdený príves):120 120 100 100
(*) Verzia pre určené trhy
(**) V prítomnosti špeciálneho vybavenia (zariadenie na ťahanie prívesov, atď.) sa vlastná hmotnosť vozidla zvyšuje a následne sa znižuje užitočnánosnosť vzhľadom
na maximálne povolené zaťaženie.
(***) Záťaže, ktoré nesmiete prekračovať. Za ukladanie vecí v batožinovom priestore a/alebo na nákladnej ploche podľa maximálneho povoleného zaťaženia
zodpovedá používateľ.
287

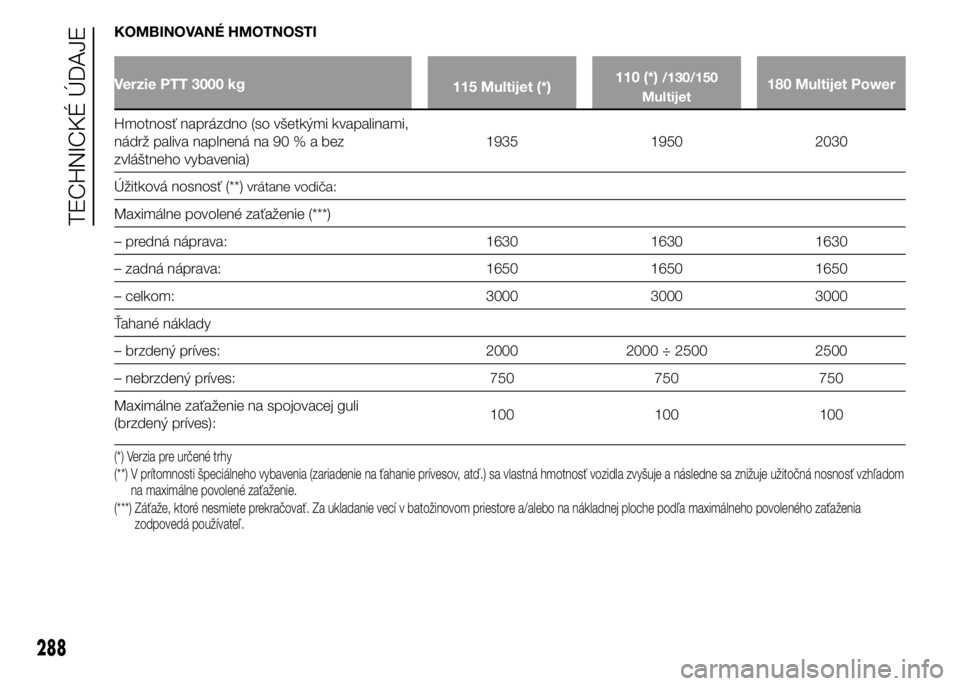

KOMBINOVANÉ HMOTNOSTI
Verzie PTT 3000 kg
115 Multijet (*)110 (*)/130/150
Multijet180 Multijet Power
Hmotnosť naprázdno (so všetkými kvapalinami,
nádrž paliva naplnená na 90%abez
zvláštneho vybavenia)1935 1950 2030
Úžitková nosnosť (**)
vrátane vodiča:
Maximálne povolené zaťaženie (***)
– predná náprava: 1630 1630 1630
– zadná náprava: 1650 1650 1650
– celkom: 3000 3000 3000
Ťahané náklady
– brzdený príves: 2000 2000 ÷ 2500 2500
– nebrzdený príves: 750 750 750
Maximálne zaťaženie na spojovacej guli
(brzdený príves):100 100 100
(*) Verzia pre určené trhy
(**) V prítomnosti špeciálneho vybavenia (zariadenie na ťahanie prívesov, atď.) sa vlastná hmotnosť vozidla zvyšuje a následne sa znižuje užitočnánosnosť vzhľadom
na maximálne povolené zaťaženie.
(***) Záťaže, ktoré nesmiete prekračovať. Za ukladanie vecí v batožinovom priestore a/alebo na nákladnej ploche podľa maximálneho povoleného zaťaženia
zodpovedá používateľ.
288
TECHNICKÉ ÚDAJE

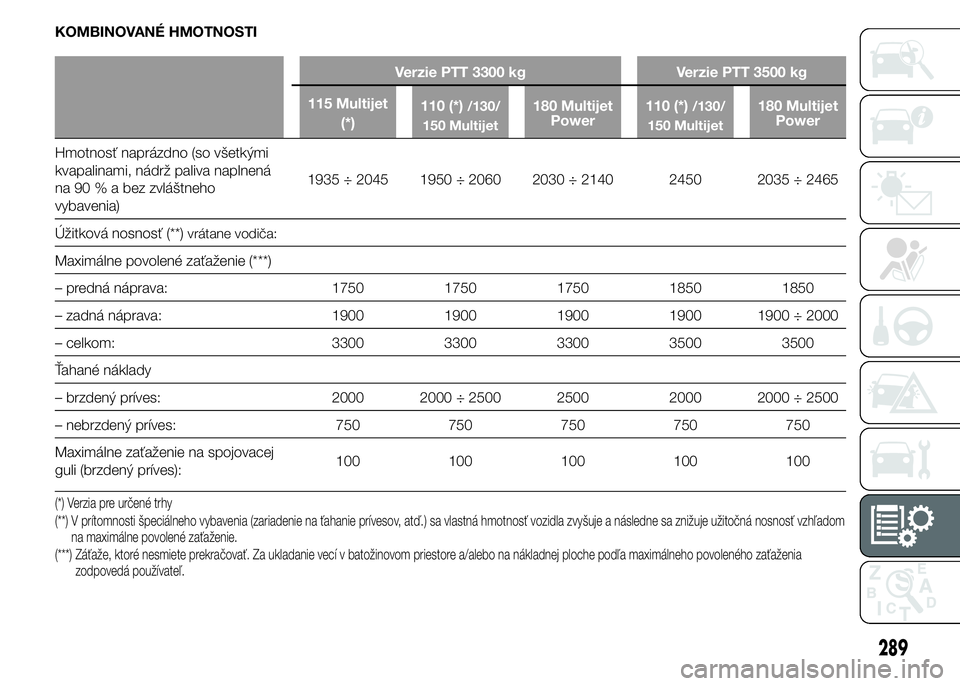

KOMBINOVANÉ HMOTNOSTI
Verzie PTT 3300 kg Verzie PTT 3500 kg
115 Multijet
(*)110 (*)
/130/
150 Multijet180 Multijet
Power110 (*)/130/
150 Multijet180 Multijet
Power
Hmotnosť naprázdno (so všetkými
kvapalinami, nádrž paliva naplnená
na 90 % a bez zvláštneho
vybavenia)1935 ÷ 2045 1950 ÷ 2060 2030 ÷ 2140 2450 2035 ÷ 2465
Úžitková nosnosť (**)
vrátane vodiča:
Maximálne povolené zaťaženie (***)
– predná náprava: 1750 1750 1750 1850 1850
– zadná náprava: 1900 1900 1900 1900 1900 ÷ 2000
– celkom: 3300 3300 3300 3500 3500
Ťahané náklady
– brzdený príves: 2000 2000 ÷ 2500 2500 2000 2000 ÷ 2500
– nebrzdený príves: 750 750 750 750 750
Maximálne zaťaženie na spojovacej
guli (brzdený príves):100 100 100 100 100
(*) Verzia pre určené trhy
(**) V prítomnosti špeciálneho vybavenia (zariadenie na ťahanie prívesov, atď.) sa vlastná hmotnosť vozidla zvyšuje a následne sa znižuje užitočnánosnosť vzhľadom
na maximálne povolené zaťaženie.
(***) Záťaže, ktoré nesmiete prekračovať. Za ukladanie vecí v batožinovom priestore a/alebo na nákladnej ploche podľa maximálneho povoleného zaťaženia
zodpovedá používateľ.
289

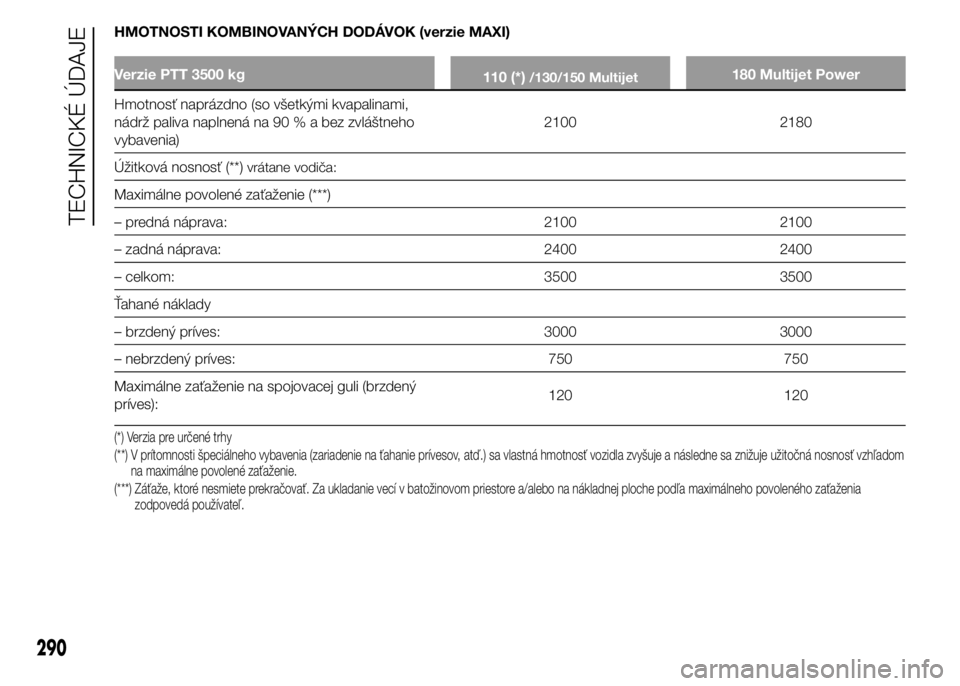

HMOTNOSTI KOMBINOVANÝCH DODÁVOK (verzie MAXI)
Verzie PTT 3500 kg
110 (*)/130/150 Multijet180 Multijet Power
Hmotnosť naprázdno (so všetkými kvapalinami,
nádrž paliva naplnená na 90 % a bez zvláštneho
vybavenia)2100 2180
Úžitková nosnosť (**)
vrátane vodiča:
Maximálne povolené zaťaženie (***)
– predná náprava: 2100 2100
– zadná náprava: 2400 2400
– celkom: 3500 3500
Ťahané náklady
– brzdený príves: 3000 3000
– nebrzdený príves: 750 750
Maximálne zaťaženie na spojovacej guli (brzdený
príves):120 120
(*) Verzia pre určené trhy
(**) V prítomnosti špeciálneho vybavenia (zariadenie na ťahanie prívesov, atď.) sa vlastná hmotnosť vozidla zvyšuje a následne sa znižuje užitočnánosnosť vzhľadom
na maximálne povolené zaťaženie.
(***) Záťaže, ktoré nesmiete prekračovať. Za ukladanie vecí v batožinovom priestore a/alebo na nákladnej ploche podľa maximálneho povoleného zaťaženia
zodpovedá používateľ.
290
TECHNICKÉ ÚDAJE

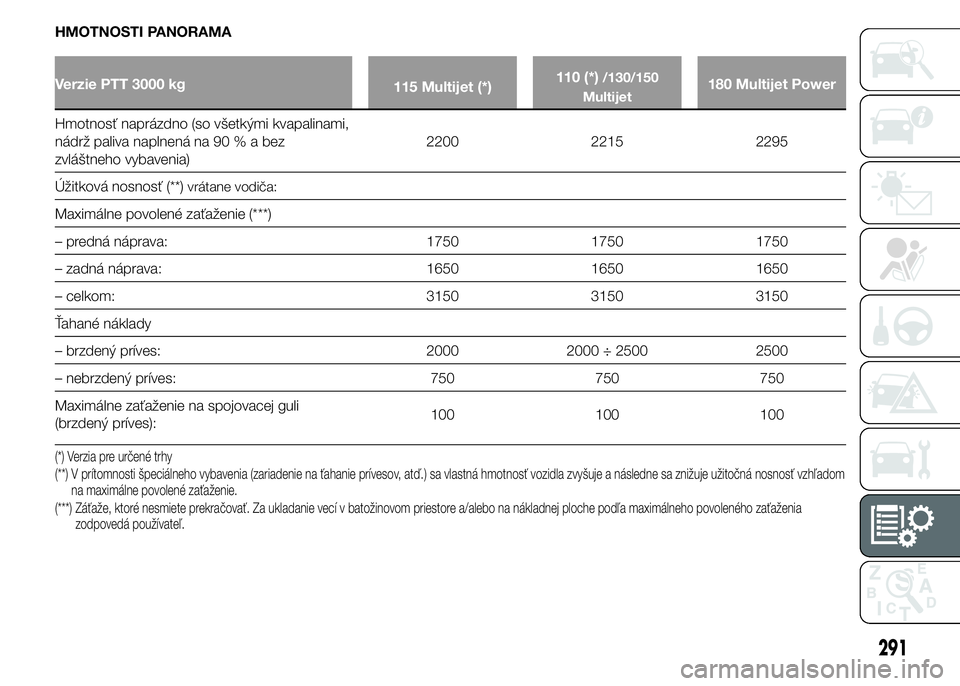

HMOTNOSTI PANORAMA
Verzie PTT 3000 kg
115 Multijet (*)110 (*)/130/150
Multijet180 Multijet Power
Hmotnosť naprázdno (so všetkými kvapalinami,
nádrž paliva naplnená na 90%abez
zvláštneho vybavenia)2200 2215 2295
Úžitková nosnosť (**)
vrátane vodiča:
Maximálne povolené zaťaženie (***)
– predná náprava: 1750 1750 1750
– zadná náprava: 1650 1650 1650
– celkom: 3150 3150 3150
Ťahané náklady
– brzdený príves: 2000 2000 ÷ 2500 2500
– nebrzdený príves: 750 750 750
Maximálne zaťaženie na spojovacej guli
(brzdený príves):100 100 100
(*) Verzia pre určené trhy
(**) V prítomnosti špeciálneho vybavenia (zariadenie na ťahanie prívesov, atď.) sa vlastná hmotnosť vozidla zvyšuje a následne sa znižuje užitočnánosnosť vzhľadom
na maximálne povolené zaťaženie.
(***) Záťaže, ktoré nesmiete prekračovať. Za ukladanie vecí v batožinovom priestore a/alebo na nákladnej ploche podľa maximálneho povoleného zaťaženia
zodpovedá používateľ.
291

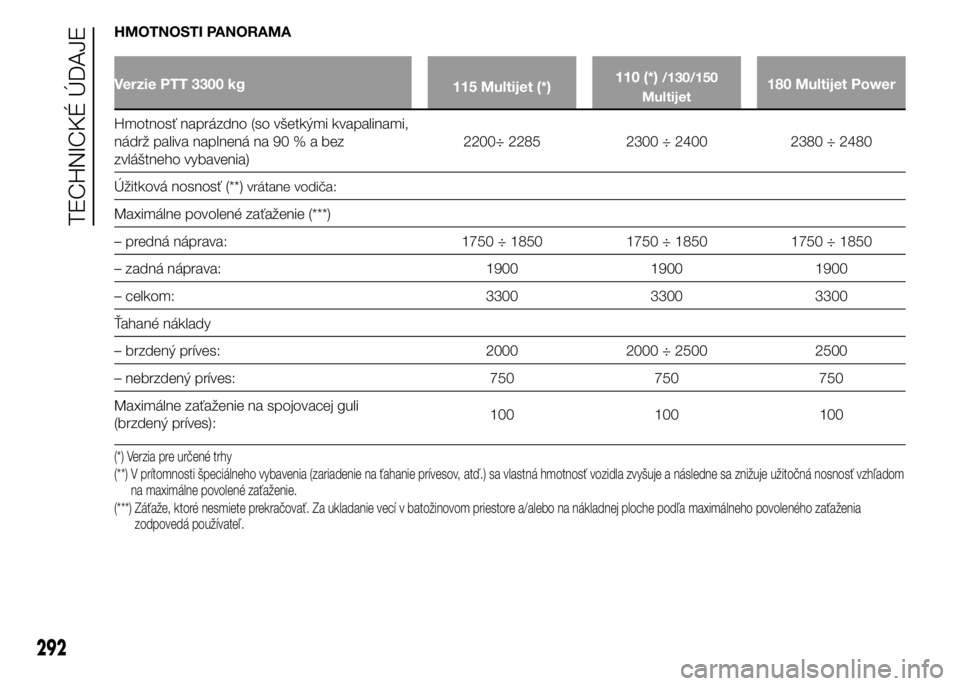

HMOTNOSTI PANORAMA
Verzie PTT 3300 kg
115 Multijet (*)110 (*)/130/150
Multijet180 Multijet Power
Hmotnosť naprázdno (so všetkými kvapalinami,
nádrž paliva naplnená na 90%abez
zvláštneho vybavenia)2200÷ 2285 2300 ÷ 2400 2380 ÷ 2480
Úžitková nosnosť (**)
vrátane vodiča:
Maximálne povolené zaťaženie (***)
– predná náprava: 1750 ÷ 1850 1750 ÷ 1850 1750 ÷ 1850
– zadná náprava: 1900 1900 1900
– celkom: 3300 3300 3300
Ťahané náklady
– brzdený príves: 2000 2000 ÷ 2500 2500
– nebrzdený príves: 750 750 750
Maximálne zaťaženie na spojovacej guli
(brzdený príves):100 100 100
(*) Verzia pre určené trhy
(**) V prítomnosti špeciálneho vybavenia (zariadenie na ťahanie prívesov, atď.) sa vlastná hmotnosť vozidla zvyšuje a následne sa znižuje užitočnánosnosť vzhľadom
na maximálne povolené zaťaženie.
(***) Záťaže, ktoré nesmiete prekračovať. Za ukladanie vecí v batožinovom priestore a/alebo na nákladnej ploche podľa maximálneho povoleného zaťaženia
zodpovedá používateľ.
292
TECHNICKÉ ÚDAJE

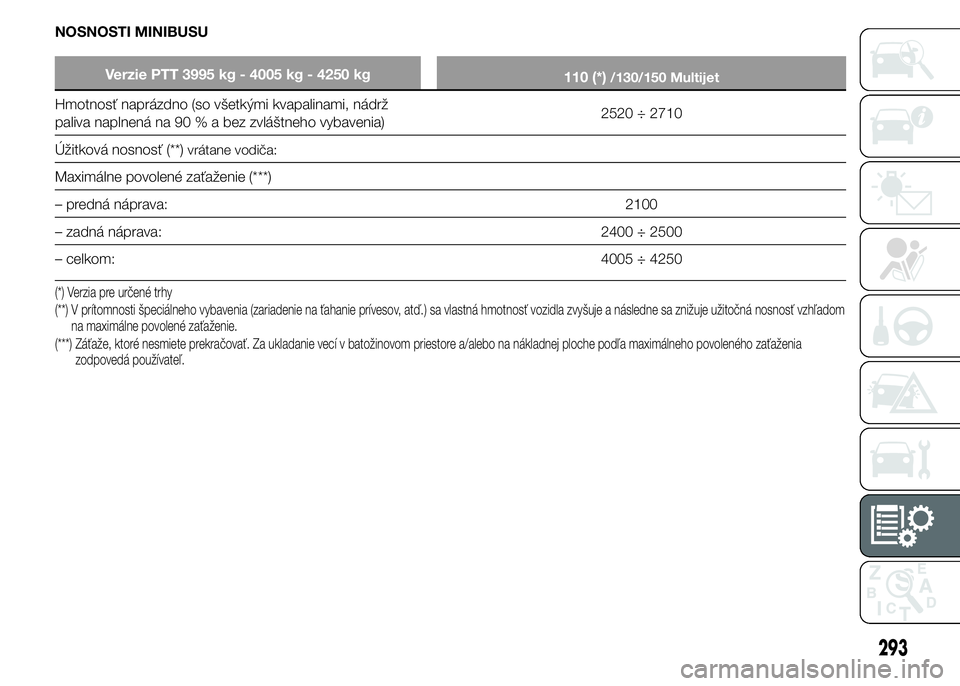

NOSNOSTI MINIBUSU
Verzie PTT 3995 kg - 4005 kg - 4250 kg
110 (*)/130/150 Multijet
Hmotnosť naprázdno (so všetkými kvapalinami, nádrž
paliva naplnená na 90 % a bez zvláštneho vybavenia)2520 ÷ 2710
Úžitková nosnosť (**)
vrátane vodiča:
Maximálne povolené zaťaženie (***)
– predná náprava: 2100
– zadná náprava: 2400 ÷ 2500
– celkom:4005 ÷ 4250
(*) Verzia pre určené trhy
(**) V prítomnosti špeciálneho vybavenia (zariadenie na ťahanie prívesov, atď.) sa vlastná hmotnosť vozidla zvyšuje a následne sa znižuje užitočnánosnosť vzhľadom
na maximálne povolené zaťaženie.
(***) Záťaže, ktoré nesmiete prekračovať. Za ukladanie vecí v batožinovom priestore a/alebo na nákladnej ploche podľa maximálneho povoleného zaťaženia
zodpovedá používateľ.
293

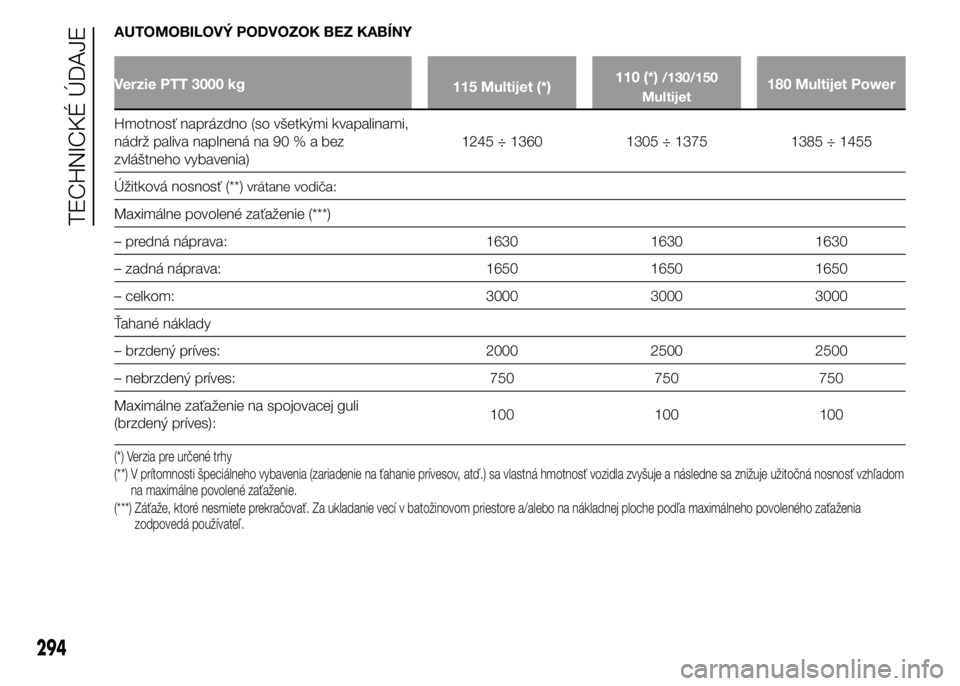

AUTOMOBILOVÝ PODVOZOK BEZ KABÍNY
Verzie PTT 3000 kg
115 Multijet (*)110 (*)/130/150
Multijet180 Multijet Power
Hmotnosť naprázdno (so všetkými kvapalinami,
nádrž paliva naplnená na 90%abez
zvláštneho vybavenia)1245 ÷ 1360 1305 ÷ 1375 1385 ÷ 1455
Úžitková nosnosť (**)
vrátane vodiča:
Maximálne povolené zaťaženie (***)
– predná náprava: 1630 1630 1630
– zadná náprava: 1650 1650 1650
– celkom: 3000 3000 3000
Ťahané náklady
– brzdený príves: 2000 2500 2500
– nebrzdený príves: 750 750 750
Maximálne zaťaženie na spojovacej guli
(brzdený príves):100 100 100
(*) Verzia pre určené trhy
(**) V prítomnosti špeciálneho vybavenia (zariadenie na ťahanie prívesov, atď.) sa vlastná hmotnosť vozidla zvyšuje a následne sa znižuje užitočnánosnosť vzhľadom
na maximálne povolené zaťaženie.
(***) Záťaže, ktoré nesmiete prekračovať. Za ukladanie vecí v batožinovom priestore a/alebo na nákladnej ploche podľa maximálneho povoleného zaťaženia
zodpovedá používateľ.
294
TECHNICKÉ ÚDAJE

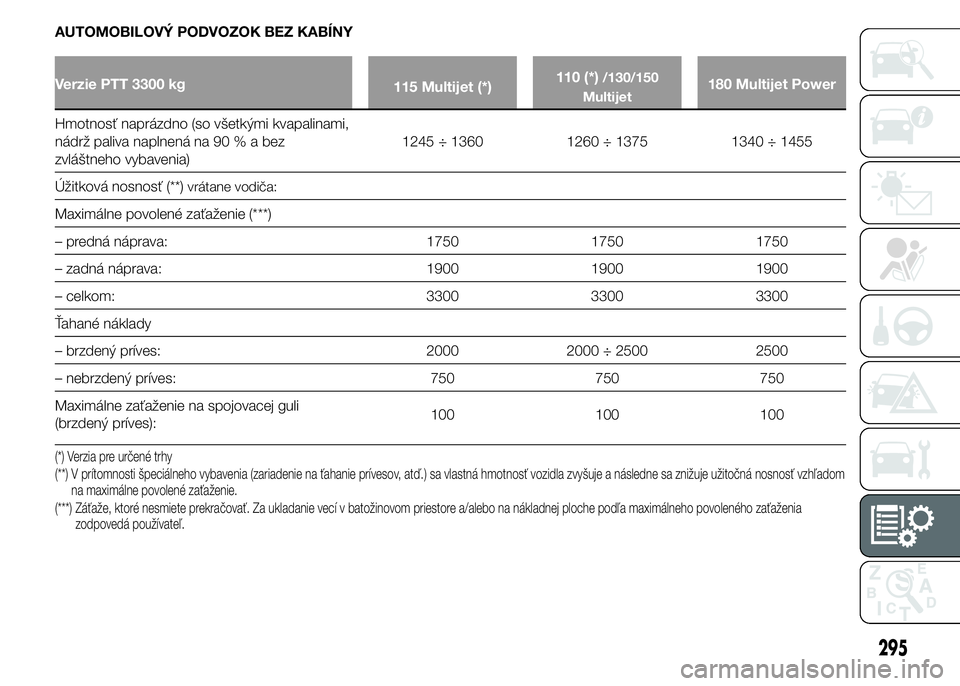

AUTOMOBILOVÝ PODVOZOK BEZ KABÍNY
Verzie PTT 3300 kg
115 Multijet (*)110 (*)/130/150
Multijet180 Multijet Power
Hmotnosť naprázdno (so všetkými kvapalinami,
nádrž paliva naplnená na 90%abez
zvláštneho vybavenia)1245 ÷ 1360 1260 ÷ 1375 1340 ÷ 1455
Úžitková nosnosť (**)
vrátane vodiča:
Maximálne povolené zaťaženie (***)
– predná náprava: 1750 1750 1750
– zadná náprava: 1900 1900 1900
– celkom: 3300 3300 3300
Ťahané náklady
– brzdený príves: 2000 2000 ÷ 2500 2500
– nebrzdený príves: 750 750 750
Maximálne zaťaženie na spojovacej guli
(brzdený príves):100 100 100
(*) Verzia pre určené trhy
(**) V prítomnosti špeciálneho vybavenia (zariadenie na ťahanie prívesov, atď.) sa vlastná hmotnosť vozidla zvyšuje a následne sa znižuje užitočnánosnosť vzhľadom
na maximálne povolené zaťaženie.
(***) Záťaže, ktoré nesmiete prekračovať. Za ukladanie vecí v batožinovom priestore a/alebo na nákladnej ploche podľa maximálneho povoleného zaťaženia
zodpovedá používateľ.
295

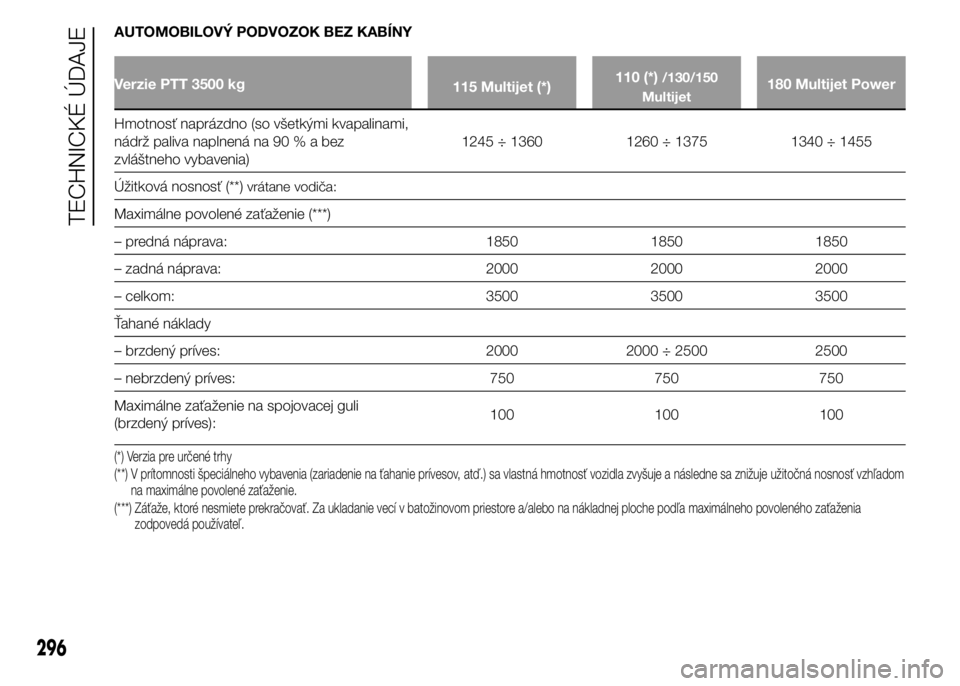

AUTOMOBILOVÝ PODVOZOK BEZ KABÍNY
Verzie PTT 3500 kg
115 Multijet (*)110 (*)/130/150
Multijet180 Multijet Power
Hmotnosť naprázdno (so všetkými kvapalinami,
nádrž paliva naplnená na 90%abez
zvláštneho vybavenia)1245 ÷ 1360 1260 ÷ 1375 1340 ÷ 1455
Úžitková nosnosť (**)
vrátane vodiča:
Maximálne povolené zaťaženie (***)
– predná náprava: 1850 1850 1850
– zadná náprava: 2000 2000 2000
– celkom: 3500 3500 3500
Ťahané náklady
– brzdený príves: 2000 2000 ÷ 2500 2500
– nebrzdený príves: 750 750 750
Maximálne zaťaženie na spojovacej guli
(brzdený príves):100 100 100
(*) Verzia pre určené trhy
(**) V prítomnosti špeciálneho vybavenia (zariadenie na ťahanie prívesov, atď.) sa vlastná hmotnosť vozidla zvyšuje a následne sa znižuje užitočnánosnosť vzhľadom
na maximálne povolené zaťaženie.
(***) Záťaže, ktoré nesmiete prekračovať. Za ukladanie vecí v batožinovom priestore a/alebo na nákladnej ploche podľa maximálneho povoleného zaťaženia
zodpovedá používateľ.
296
