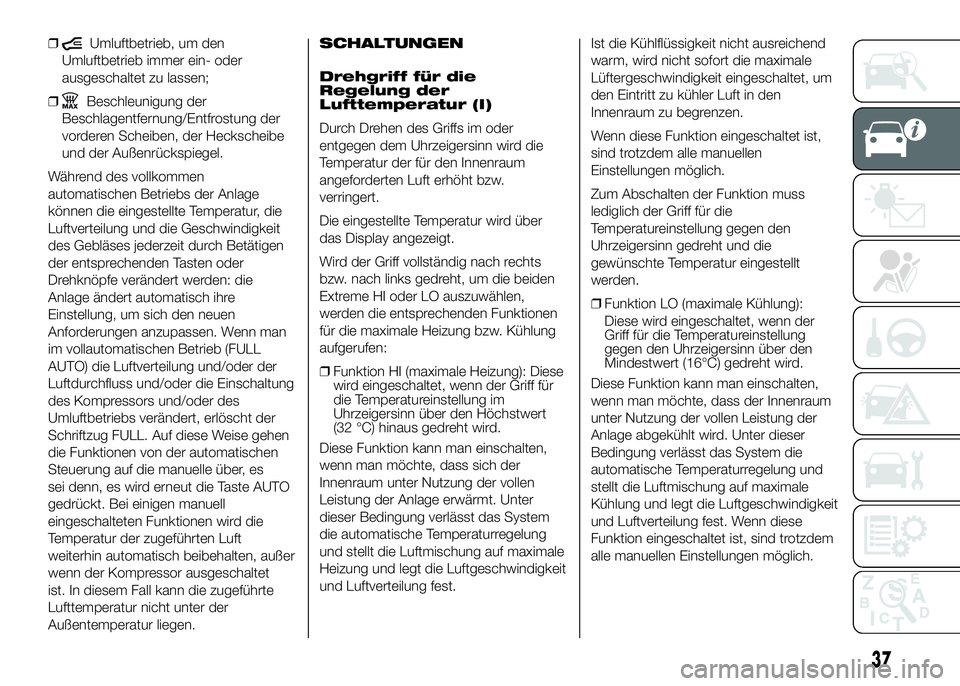

❒Umluftbetrieb, um den
Umluftbetrieb immer ein- oder
ausgeschaltet zu lassen;
❒
Beschleunigung der
Beschlagentfernung/Entfrostung der
vorderen Scheiben, der Heckscheibe
und der Außenrückspiegel.
Während des vollkommen
automatischen Betriebs der Anlage
können die eingestellte Temperatur, die
Luftverteilung und die Geschwindigkeit
des Gebläses jederzeit durch Betätigen
der entsprechenden Tasten oder
Drehknöpfe verändert werden: die
Anlage ändert automatisch ihre
Einstellung, um sich den neuen
Anforderungen anzupassen. Wenn man
im vollautomatischen Betrieb (FULL
AUTO) die Luftverteilung und/oder der
Luftdurchfluss und/oder die Einschaltung
des Kompressors und/oder des
Umluftbetriebs verändert, erlöscht der
Schriftzug FULL. Auf diese Weise gehen
die Funktionen von der automatischen
Steuerung auf die manuelle über, es
sei denn, es wird erneut die Taste AUTO
gedrückt. Bei einigen manuell
eingeschalteten Funktionen wird die
Temperatur der zugeführten Luft
weiterhin automatisch beibehalten, außer
wenn der Kompressor ausgeschaltet
ist. In diesem Fall kann die zugeführte
Lufttemperatur nicht unter der
Außentemperatur liegen.SCHALTUNGEN
Drehgriff für die
Regelung der
Lufttemperatur (I)
Durch Drehen des Griffs im oder
entgegen dem Uhrzeigersinn wird die
Temperatur der für den Innenraum
angeforderten Luft erhöht bzw.
verringert.
Die eingestellte Temperatur wird über
das Display angezeigt.
Wird der Griff vollständig nach rechts
bzw. nach links gedreht, um die beiden
Extreme HI oder LO auszuwählen,
werden die entsprechenden Funktionen
für die maximale Heizung bzw. Kühlung
aufgerufen:
❒Funktion HI (maximale Heizung): Diese
wird eingeschaltet, wenn der Griff für
die Temperatureinstellung im
Uhrzeigersinn über den Höchstwert
(32 °C) hinaus gedreht wird.
Diese Funktion kann man einschalten,
wenn man möchte, dass sich der
Innenraum unter Nutzung der vollen
Leistung der Anlage erwärmt. Unter
dieser Bedingung verlässt das System
die automatische Temperaturregelung
und stellt die Luftmischung auf maximale
Heizung und legt die Luftgeschwindigkeit
und Luftverteilung fest.Ist die Kühlflüssigkeit nicht ausreichend
warm, wird nicht sofort die maximale
Lüftergeschwindigkeit eingeschaltet, um
den Eintritt zu kühler Luft in den
Innenraum zu begrenzen.
Wenn diese Funktion eingeschaltet ist,
sind trotzdem alle manuellen
Einstellungen möglich.
Zum Abschalten der Funktion muss
lediglich der Griff für die
Temperatureinstellung gegen den
Uhrzeigersinn gedreht und die
gewünschte Temperatur eingestellt
werden.
❒Funktion LO (maximale Kühlung):
Diese wird eingeschaltet, wenn der
Griff für die Temperatureinstellung
gegen den Uhrzeigersinn über den
Mindestwert (16°C) gedreht wird.
Diese Funktion kann man einschalten,
wenn man möchte, dass der Innenraum
unter Nutzung der vollen Leistung der
Anlage abgekühlt wird. Unter dieser
Bedingung verlässt das System die
automatische Temperaturregelung und
stellt die Luftmischung auf maximale
Kühlung und legt die Luftgeschwindigkeit
und Luftverteilung fest. Wenn diese
Funktion eingeschaltet ist, sind trotzdem
alle manuellen Einstellungen möglich.
37

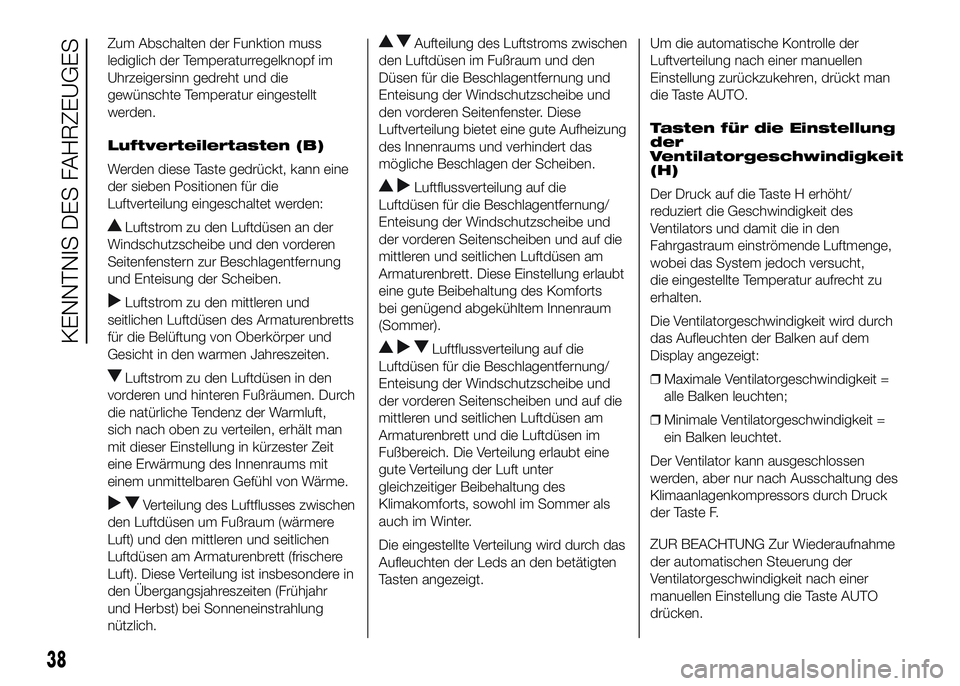

Zum Abschalten der Funktion muss
lediglich der Temperaturregelknopf im
Uhrzeigersinn gedreht und die
gewünschte Temperatur eingestellt
werden.
Luftverteilertasten (B)
Werden diese Taste gedrückt, kann eine
der sieben Positionen für die
Luftverteilung eingeschaltet werden:
Luftstrom zu den Luftdüsen an der
Windschutzscheibe und den vorderen
Seitenfenstern zur Beschlagentfernung
und Enteisung der Scheiben.
Luftstrom zu den mittleren und
seitlichen Luftdüsen des Armaturenbretts
für die Belüftung von Oberkörper und
Gesicht in den warmen Jahreszeiten.
Luftstrom zu den Luftdüsen in den
vorderen und hinteren Fußräumen. Durch
die natürliche Tendenz der Warmluft,
sich nach oben zu verteilen, erhält man
mit dieser Einstellung in kürzester Zeit
eine Erwärmung des Innenraums mit
einem unmittelbaren Gefühl von Wärme.
Verteilung des Luftflusses zwischen
den Luftdüsen um Fußraum (wärmere
Luft) und den mittleren und seitlichen
Luftdüsen am Armaturenbrett (frischere
Luft). Diese Verteilung ist insbesondere in
den Übergangsjahreszeiten (Frühjahr
und Herbst) bei Sonneneinstrahlung
nützlich.
Aufteilung des Luftstroms zwischen
den Luftdüsen im Fußraum und den
Düsen für die Beschlagentfernung und
Enteisung der Windschutzscheibe und
den vorderen Seitenfenster. Diese
Luftverteilung bietet eine gute Aufheizung
des Innenraums und verhindert das
mögliche Beschlagen der Scheiben.
Luftflussverteilung auf die
Luftdüsen für die Beschlagentfernung/
Enteisung der Windschutzscheibe und
der vorderen Seitenscheiben und auf die
mittleren und seitlichen Luftdüsen am
Armaturenbrett. Diese Einstellung erlaubt
eine gute Beibehaltung des Komforts
bei genügend abgekühltem Innenraum
(Sommer).
Luftflussverteilung auf die
Luftdüsen für die Beschlagentfernung/
Enteisung der Windschutzscheibe und
der vorderen Seitenscheiben und auf die
mittleren und seitlichen Luftdüsen am
Armaturenbrett und die Luftdüsen im
Fußbereich. Die Verteilung erlaubt eine
gute Verteilung der Luft unter
gleichzeitiger Beibehaltung des
Klimakomforts, sowohl im Sommer als
auch im Winter.
Die eingestellte Verteilung wird durch das
Aufleuchten der Leds an den betätigten
Tasten angezeigt.Um die automatische Kontrolle der
Luftverteilung nach einer manuellen
Einstellung zurückzukehren, drückt man
die Taste AUTO.
Tasten für die Einstellung
der
Ventilatorgeschwindigkeit
(H)
Der Druck auf die Taste H erhöht/
reduziert die Geschwindigkeit des
Ventilators und damit die in den
Fahrgastraum einströmende Luftmenge,
wobei das System jedoch versucht,
die eingestellte Temperatur aufrecht zu
erhalten.
Die Ventilatorgeschwindigkeit wird durch
das Aufleuchten der Balken auf dem
Display angezeigt:
❒Maximale Ventilatorgeschwindigkeit =
alle Balken leuchten;
❒Minimale Ventilatorgeschwindigkeit =
ein Balken leuchtet.
Der Ventilator kann ausgeschlossen
werden, aber nur nach Ausschaltung des
Klimaanlagenkompressors durch Druck
der Taste F.
ZUR BEACHTUNG Zur Wiederaufnahme
der automatischen Steuerung der
Ventilatorgeschwindigkeit nach einer
manuellen Einstellung die Taste AUTO
drücken.
38
KENNTNIS DES FAHRZEUGES

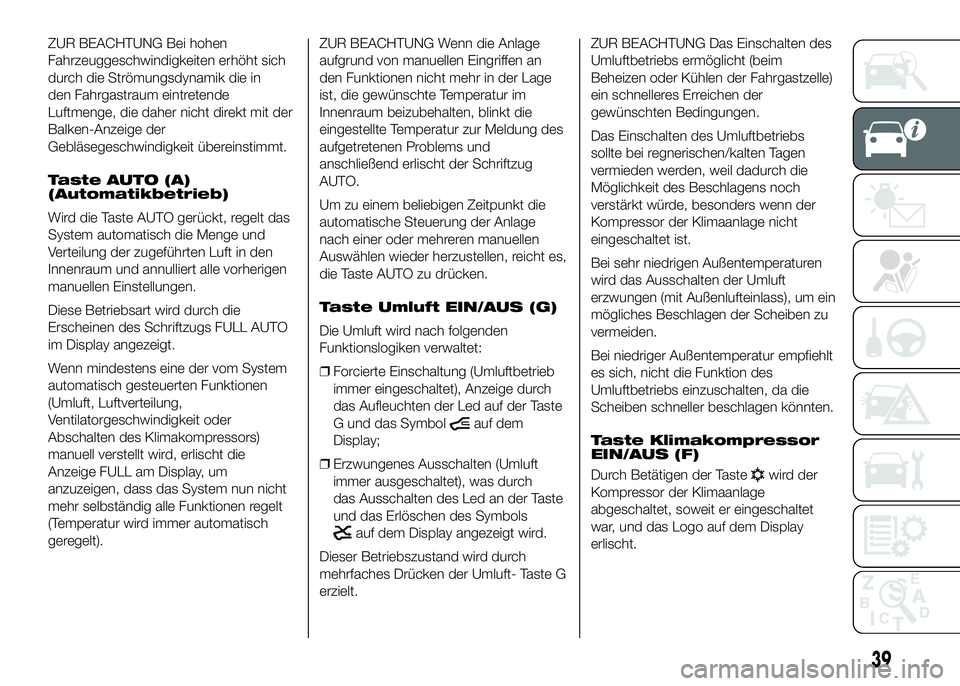

ZUR BEACHTUNG Bei hohen
Fahrzeuggeschwindigkeiten erhöht sich
durch die Strömungsdynamik die in
den Fahrgastraum eintretende
Luftmenge, die daher nicht direkt mit der
Balken-Anzeige der
Gebläsegeschwindigkeit übereinstimmt.
Taste AUTO (A)
(Automatikbetrieb)
Wird die Taste AUTO gerückt, regelt das
System automatisch die Menge und
Verteilung der zugeführten Luft in den
Innenraum und annulliert alle vorherigen
manuellen Einstellungen.
Diese Betriebsart wird durch die
Erscheinen des Schriftzugs FULL AUTO
im Display angezeigt.
Wenn mindestens eine der vom System
automatisch gesteuerten Funktionen
(Umluft, Luftverteilung,
Ventilatorgeschwindigkeit oder
Abschalten des Klimakompressors)
manuell verstellt wird, erlischt die
Anzeige FULL am Display, um
anzuzeigen, dass das System nun nicht
mehr selbständig alle Funktionen regelt
(Temperatur wird immer automatisch
geregelt).ZUR BEACHTUNG Wenn die Anlage
aufgrund von manuellen Eingriffen an
den Funktionen nicht mehr in der Lage
ist, die gewünschte Temperatur im
Innenraum beizubehalten, blinkt die
eingestellte Temperatur zur Meldung des
aufgetretenen Problems und
anschließend erlischt der Schriftzug
AUTO.
Um zu einem beliebigen Zeitpunkt die
automatische Steuerung der Anlage
nach einer oder mehreren manuellen
Auswählen wieder herzustellen, reicht es,
die Taste AUTO zu drücken.
Taste Umluft EIN/AUS (G)
Die Umluft wird nach folgenden
Funktionslogiken verwaltet:
❒Forcierte Einschaltung (Umluftbetrieb
immer eingeschaltet), Anzeige durch
das Aufleuchten der Led auf der Taste
G und das Symbol
auf dem
Display;
❒Erzwungenes Ausschalten (Umluft
immer ausgeschaltet), was durch
das Ausschalten des Led an der Taste
und das Erlöschen des Symbols
auf dem Display angezeigt wird.
Dieser Betriebszustand wird durch
mehrfaches Drücken der Umluft- Taste G
erzielt.ZUR BEACHTUNG Das Einschalten des
Umluftbetriebs ermöglicht (beim
Beheizen oder Kühlen der Fahrgastzelle)
ein schnelleres Erreichen der
gewünschten Bedingungen.
Das Einschalten des Umluftbetriebs
sollte bei regnerischen/kalten Tagen
vermieden werden, weil dadurch die
Möglichkeit des Beschlagens noch
verstärkt würde, besonders wenn der
Kompressor der Klimaanlage nicht
eingeschaltet ist.
Bei sehr niedrigen Außentemperaturen
wird das Ausschalten der Umluft
erzwungen (mit Außenlufteinlass), um ein
mögliches Beschlagen der Scheiben zu
vermeiden.
Bei niedriger Außentemperatur empfiehlt
es sich, nicht die Funktion des
Umluftbetriebs einzuschalten, da die
Scheiben schneller beschlagen könnten.
Taste Klimakompressor
EIN/AUS (F)
Durch Betätigen der Taste
wird der
Kompressor der Klimaanlage
abgeschaltet, soweit er eingeschaltet
war, und das Logo auf dem Display
erlischt.
39

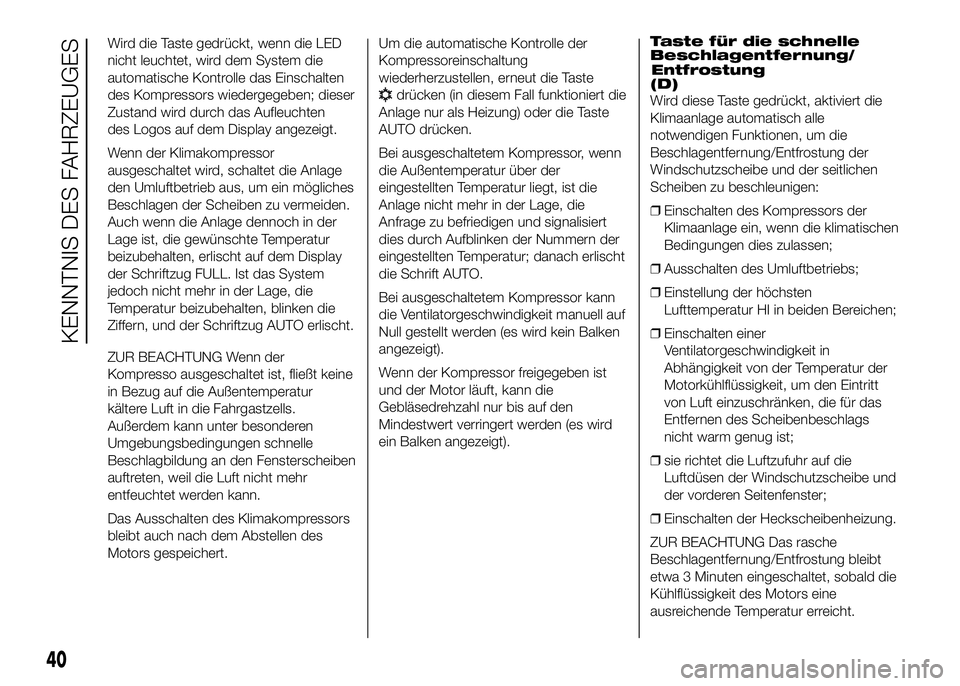

Wird die Taste gedrückt, wenn die LED
nicht leuchtet, wird dem System die
automatische Kontrolle das Einschalten
des Kompressors wiedergegeben; dieser
Zustand wird durch das Aufleuchten
des Logos auf dem Display angezeigt.
Wenn der Klimakompressor
ausgeschaltet wird, schaltet die Anlage
den Umluftbetrieb aus, um ein mögliches
Beschlagen der Scheiben zu vermeiden.
Auch wenn die Anlage dennoch in der
Lage ist, die gewünschte Temperatur
beizubehalten, erlischt auf dem Display
der Schriftzug FULL. Ist das System
jedoch nicht mehr in der Lage, die
Temperatur beizubehalten, blinken die
Ziffern, und der Schriftzug AUTO erlischt.
ZUR BEACHTUNG Wenn der
Kompresso ausgeschaltet ist, fließt keine
in Bezug auf die Außentemperatur
kältere Luft in die Fahrgastzells.
Außerdem kann unter besonderen
Umgebungsbedingungen schnelle
Beschlagbildung an den Fensterscheiben
auftreten, weil die Luft nicht mehr
entfeuchtet werden kann.
Das Ausschalten des Klimakompressors
bleibt auch nach dem Abstellen des
Motors gespeichert.Um die automatische Kontrolle der
Kompressoreinschaltung
wiederherzustellen, erneut die Taste
drücken (in diesem Fall funktioniert die
Anlage nur als Heizung) oder die Taste
AUTO drücken.
Bei ausgeschaltetem Kompressor, wenn
die Außentemperatur über der
eingestellten Temperatur liegt, ist die
Anlage nicht mehr in der Lage, die
Anfrage zu befriedigen und signalisiert
dies durch Aufblinken der Nummern der
eingestellten Temperatur; danach erlischt
die Schrift AUTO.
Bei ausgeschaltetem Kompressor kann
die Ventilatorgeschwindigkeit manuell auf
Null gestellt werden (es wird kein Balken
angezeigt).
Wenn der Kompressor freigegeben ist
und der Motor läuft, kann die
Gebläsedrehzahl nur bis auf den
Mindestwert verringert werden (es wird
ein Balken angezeigt).Taste für die schnelle
Beschlagentfernung/
(D)
Wird diese Taste gedrückt, aktiviert die
Klimaanlage automatisch alle
notwendigen Funktionen, um die
Beschlagentfernung/Entfrostung der
Windschutzscheibe und der seitlichen
Scheiben zu beschleunigen:
❒Einschalten des Kompressors der
Klimaanlage ein, wenn die klimatischen
Bedingungen dies zulassen;
❒Ausschalten des Umluftbetriebs;
❒Einstellung der höchsten
Lufttemperatur HI in beiden Bereichen;
❒Einschalten einer
Ventilatorgeschwindigkeit in
Abhängigkeit von der Temperatur der
Motorkühlflüssigkeit, um den Eintritt
von Luft einzuschränken, die für das
Entfernen des Scheibenbeschlags
nicht warm genug ist;
❒sie richtet die Luftzufuhr auf die
Luftdüsen der Windschutzscheibe und
der vorderen Seitenfenster;
❒Einschalten der Heckscheibenheizung.
ZUR BEACHTUNG Das rasche
Beschlagentfernung/Entfrostung bleibt
etwa 3 Minuten eingeschaltet, sobald die
Kühlflüssigkeit des Motors eine
ausreichende Temperatur erreicht.
40
KENNTNIS DES FAHRZEUGES
Entfrostung

Bei aktiver Funktion leuchtet die LED auf
der entsprechenden Taste und auf der
Taste der heizbaren Heckscheibe auf und
auf dem Display erlischt der Schriftzug
FULL AUTO.
Wenn die Funktion eingeschaltet ist,
kann nur die Ventilatorgeschwindigkeit
manuell geregelt und die heizbare
Heckscheibe manuell ausgeschaltet
werden.
Um die Funktionsbedingungen wieder
herzustellen, die vor der Aktivierung
vorhanden waren, kann man die Taste B,
die Taste für die Umluft G, die Taste des
Kompressors F oder die Taste AUTO
A drücken.
HinweisDamit bei vorhandener
Zusatzheizung/Zusatzklimaanlage (unter
dem Vorder- oder Rücksitz bei den
Versionen Panorama oder Kombi) eine
schnelle Beschlagentfernung/Entfrostung
sichergestellt ist, diese durch Drücken
der Taste F (LED aus) am Bedienfeld
F Abb. 55 ausschalten.Ausschalten des
Systems - OFF (E)
Die Klimaanlage schaltet durch Druck
der Taste E aus und anschließend
erlischt das Display.
Die ausgeschaltete Klimaanlage befindet
sich in folgendem Zustand:
❒Das Display ist ausgeschaltet;
❒Die eingestellte Temperatur wird nicht
angezeigt;
❒Die Umluftfunktion ist eingeschaltet,
wodurch der Innenraum von der
Außenluft getrennt wird (LED Umluft
leuchtet);
❒Der Klimakompressor ist
ausgeschaltet;
❒Der Ventilator ist ausgeschaltet.
Wenn die Klimaanlage wieder im
vollautomatischen Betrieb eingeschaltet
werden soll, die Taste AUTO drücken.ZUSATZHEIZUNG
(für Versionen/Märkte, wo vorgesehen)
Bei einigen Versionen ist außerdem unter
dem Fahrersitz eine Zusatzheizung
vorhanden, deren Gebläse mit der Taste
F betätigt werden kann, die sich im
Bedienfeld Abb. 53 befindet.
MODEF
53F1A0305
41

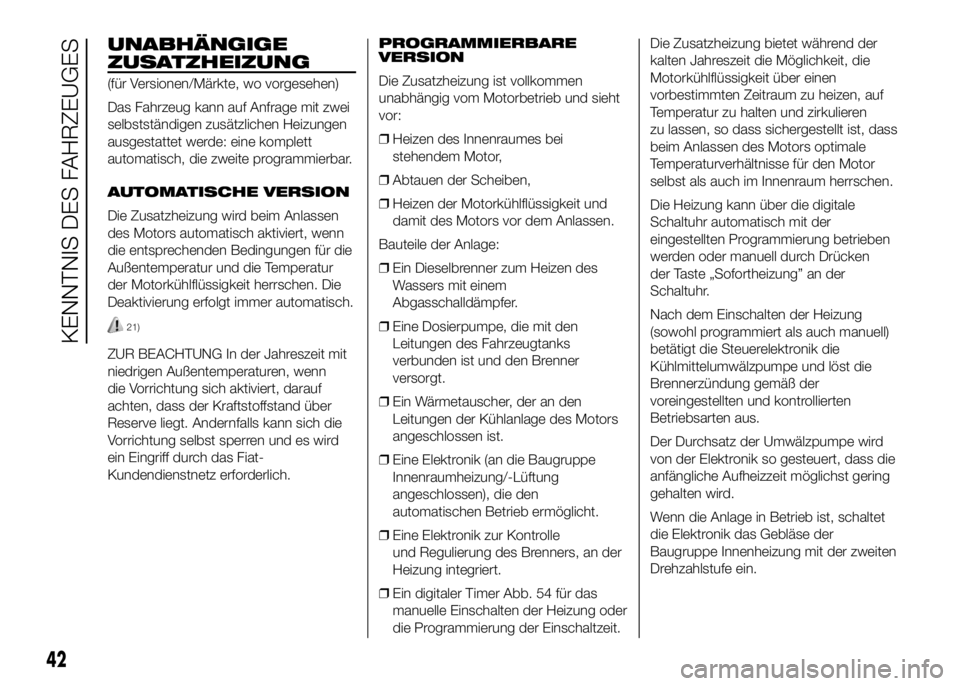

UNABHÄNGIGE
ZUSATZHEIZUNG
(für Versionen/Märkte, wo vorgesehen)
Das Fahrzeug kann auf Anfrage mit zwei
selbstständigen zusätzlichen Heizungen
ausgestattet werde: eine komplett
automatisch, die zweite programmierbar.
AUTOMATISCHE VERSION
Die Zusatzheizung wird beim Anlassen
des Motors automatisch aktiviert, wenn
die entsprechenden Bedingungen für die
Außentemperatur und die Temperatur
der Motorkühlflüssigkeit herrschen. Die
Deaktivierung erfolgt immer automatisch.
21)
ZUR BEACHTUNG In der Jahreszeit mit
niedrigen Außentemperaturen, wenn
die Vorrichtung sich aktiviert, darauf
achten, dass der Kraftstoffstand über
Reserve liegt. Andernfalls kann sich die
Vorrichtung selbst sperren und es wird
ein Eingriff durch das Fiat-
Kundendienstnetz erforderlich.PROGRAMMIERBARE
VERSION
Die Zusatzheizung ist vollkommen
unabhängig vom Motorbetrieb und sieht
vor:
❒Heizen des Innenraumes bei
stehendem Motor,
❒Abtauen der Scheiben,
❒Heizen der Motorkühlflüssigkeit und
damit des Motors vor dem Anlassen.
Bauteile der Anlage:
❒Ein Dieselbrenner zum Heizen des
Wassers mit einem
Abgasschalldämpfer.
❒Eine Dosierpumpe, die mit den
Leitungen des Fahrzeugtanks
verbunden ist und den Brenner
versorgt.
❒Ein Wärmetauscher, der an den
Leitungen der Kühlanlage des Motors
angeschlossen ist.
❒Eine Elektronik (an die Baugruppe
Innenraumheizung/-Lüftung
angeschlossen), die den
automatischen Betrieb ermöglicht.
❒Eine Elektronik zur Kontrolle
und Regulierung des Brenners, an der
Heizung integriert.
❒Ein digitaler Timer Abb. 54 für das
manuelle Einschalten der Heizung oder
die Programmierung der Einschaltzeit.Die Zusatzheizung bietet während der
kalten Jahreszeit die Möglichkeit, die
Motorkühlflüssigkeit über einen
vorbestimmten Zeitraum zu heizen, auf
Temperatur zu halten und zirkulieren
zu lassen, so dass sichergestellt ist, dass
beim Anlassen des Motors optimale
Temperaturverhältnisse für den Motor
selbst als auch im Innenraum herrschen.
Die Heizung kann über die digitale
Schaltuhr automatisch mit der
eingestellten Programmierung betrieben
werden oder manuell durch Drücken
der Taste „Sofortheizung” an der
Schaltuhr.
Nach dem Einschalten der Heizung
(sowohl programmiert als auch manuell)
betätigt die Steuerelektronik die
Kühlmittelumwälzpumpe und löst die
Brennerzündung gemäß der
voreingestellten und kontrollierten
Betriebsarten aus.
Der Durchsatz der Umwälzpumpe wird
von der Elektronik so gesteuert, dass die
anfängliche Aufheizzeit möglichst gering
gehalten wird.
Wenn die Anlage in Betrieb ist, schaltet
die Elektronik das Gebläse der
Baugruppe Innenheizung mit der zweiten
Drehzahlstufe ein.
42
KENNTNIS DES FAHRZEUGES

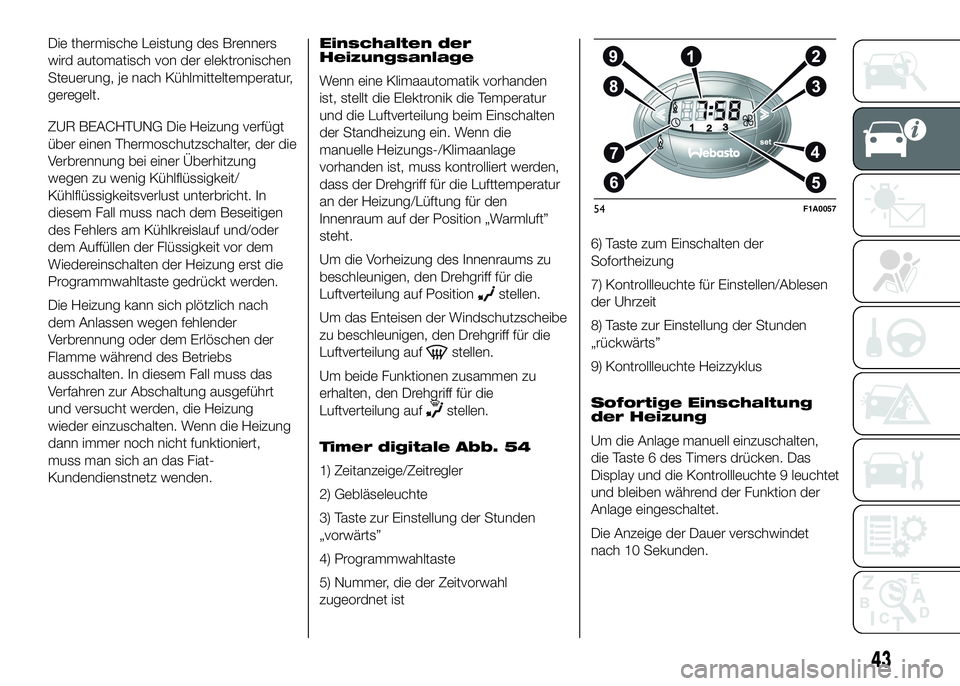

Die thermische Leistung des Brenners
wird automatisch von der elektronischen
Steuerung, je nach Kühlmitteltemperatur,
geregelt.
ZUR BEACHTUNG Die Heizung verfügt
über einen Thermoschutzschalter, der die
Verbrennung bei einer Überhitzung
wegen zu wenig Kühlflüssigkeit/
Kühlflüssigkeitsverlust unterbricht. In
diesem Fall muss nach dem Beseitigen
des Fehlers am Kühlkreislauf und/oder
dem Auffüllen der Flüssigkeit vor dem
Wiedereinschalten der Heizung erst die
Programmwahltaste gedrückt werden.
Die Heizung kann sich plötzlich nach
dem Anlassen wegen fehlender
Verbrennung oder dem Erlöschen der
Flamme während des Betriebs
ausschalten. In diesem Fall muss das
Verfahren zur Abschaltung ausgeführt
und versucht werden, die Heizung
wieder einzuschalten. Wenn die Heizung
dann immer noch nicht funktioniert,
muss man sich an das Fiat-
Kundendienstnetz wenden.Einschalten der
Heizungsanlage
Wenn eine Klimaautomatik vorhanden
ist, stellt die Elektronik die Temperatur
und die Luftverteilung beim Einschalten
der Standheizung ein. Wenn die
manuelle Heizungs-/Klimaanlage
vorhanden ist, muss kontrolliert werden,
dass der Drehgriff für die Lufttemperatur
an der Heizung/Lüftung für den
Innenraum auf der Position „Warmluft”
steht.
Um die Vorheizung des Innenraums zu
beschleunigen, den Drehgriff für die
Luftverteilung auf Position
stellen.
Um das Enteisen der Windschutzscheibe
zu beschleunigen, den Drehgriff für die
Luftverteilung auf
stellen.
Um beide Funktionen zusammen zu
erhalten, den Drehgriff für die
Luftverteilung auf
stellen.
Timer digitale Abb. 54
1) Zeitanzeige/Zeitregler
2) Gebläseleuchte
3) Taste zur Einstellung der Stunden
„vorwärts”
4) Programmwahltaste
5) Nummer, die der Zeitvorwahl
zugeordnet ist6) Taste zum Einschalten der
Sofortheizung
7) Kontrollleuchte für Einstellen/Ablesen
der Uhrzeit
8) Taste zur Einstellung der Stunden
„rückwärts”
9) Kontrollleuchte Heizzyklus
Sofortige Einschaltung
der Heizung
Um die Anlage manuell einzuschalten,
die Taste 6 des Timers drücken. Das
Display und die Kontrollleuchte 9 leuchtet
und bleiben während der Funktion der
Anlage eingeschaltet.
Die Anzeige der Dauer verschwindet
nach 10 Sekunden.
54F1A0057
43

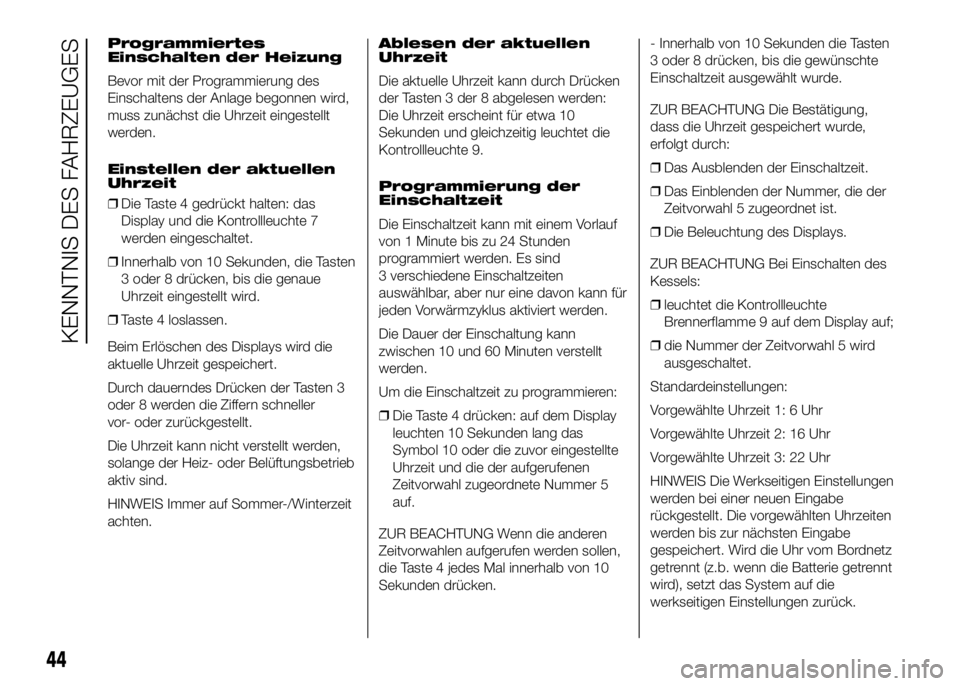

Programmiertes
Einschalten der Heizung
Bevor mit der Programmierung des
Einschaltens der Anlage begonnen wird,
muss zunächst die Uhrzeit eingestellt
werden.
Einstellen der aktuellen
Uhrzeit
❒Die Taste 4 gedrückt halten: das
Display und die Kontrollleuchte 7
werden eingeschaltet.
❒Innerhalb von 10 Sekunden, die Tasten
3 oder 8 drücken, bis die genaue
Uhrzeit eingestellt wird.
❒Taste 4 loslassen.
Beim Erlöschen des Displays wird die
aktuelle Uhrzeit gespeichert.
Durch dauerndes Drücken der Tasten 3
oder 8 werden die Ziffern schneller
vor- oder zurückgestellt.
Die Uhrzeit kann nicht verstellt werden,
solange der Heiz- oder Belüftungsbetrieb
aktiv sind.
HINWEIS Immer auf Sommer-/Winterzeit
achten.Ablesen der aktuellen
Uhrzeit
Die aktuelle Uhrzeit kann durch Drücken
der Tasten 3 der 8 abgelesen werden:
Die Uhrzeit erscheint für etwa 10
Sekunden und gleichzeitig leuchtet die
Kontrollleuchte 9.
Programmierung der
Einschaltzeit
Die Einschaltzeit kann mit einem Vorlauf
von 1 Minute bis zu 24 Stunden
programmiert werden. Es sind
3 verschiedene Einschaltzeiten
auswählbar, aber nur eine davon kann für
jeden Vorwärmzyklus aktiviert werden.
Die Dauer der Einschaltung kann
zwischen 10 und 60 Minuten verstellt
werden.
Um die Einschaltzeit zu programmieren:
❒Die Taste 4 drücken: auf dem Display
leuchten 10 Sekunden lang das
Symbol 10 oder die zuvor eingestellte
Uhrzeit und die der aufgerufenen
Zeitvorwahl zugeordnete Nummer 5
auf.
ZUR BEACHTUNG Wenn die anderen
Zeitvorwahlen aufgerufen werden sollen,
die Taste 4 jedes Mal innerhalb von 10
Sekunden drücken.- Innerhalb von 10 Sekunden die Tasten
3 oder 8 drücken, bis die gewünschte
Einschaltzeit ausgewählt wurde.
ZUR BEACHTUNG Die Bestätigung,
dass die Uhrzeit gespeichert wurde,
erfolgt durch:
❒Das Ausblenden der Einschaltzeit.
❒Das Einblenden der Nummer, die der
Zeitvorwahl 5 zugeordnet ist.
❒Die Beleuchtung des Displays.
ZUR BEACHTUNG Bei Einschalten des
Kessels:
❒leuchtet die Kontrollleuchte
Brennerflamme 9 auf dem Display auf;
❒die Nummer der Zeitvorwahl 5 wird
ausgeschaltet.
Standardeinstellungen:
Vorgewählte Uhrzeit 1: 6 Uhr
Vorgewählte Uhrzeit 2: 16 Uhr
Vorgewählte Uhrzeit 3: 22 Uhr
HINWEIS Die Werkseitigen Einstellungen
werden bei einer neuen Eingabe
rückgestellt. Die vorgewählten Uhrzeiten
werden bis zur nächsten Eingabe
gespeichert. Wird die Uhr vom Bordnetz
getrennt (z.b. wenn die Batterie getrennt
wird), setzt das System auf die
werkseitigen Einstellungen zurück.
44
KENNTNIS DES FAHRZEUGES

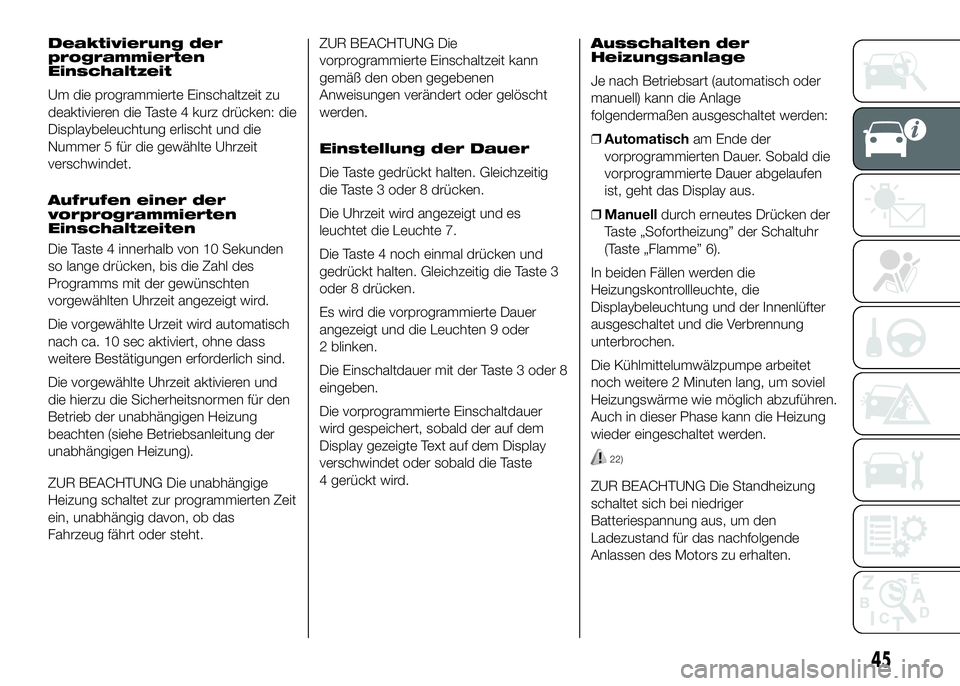

Deaktivierung der
programmierten
Einschaltzeit
Um die programmierte Einschaltzeit zu
deaktivieren die Taste 4 kurz drücken: die
Displaybeleuchtung erlischt und die
Nummer 5 für die gewählte Uhrzeit
verschwindet.
Aufrufen einer der
vorprogrammierten
Einschaltzeiten
Die Taste 4 innerhalb von 10 Sekunden
so lange drücken, bis die Zahl des
Programms mit der gewünschten
vorgewählten Uhrzeit angezeigt wird.
Die vorgewählte Urzeit wird automatisch
nach ca. 10 sec aktiviert, ohne dass
weitere Bestätigungen erforderlich sind.
Die vorgewählte Uhrzeit aktivieren und
die hierzu die Sicherheitsnormen für den
Betrieb der unabhängigen Heizung
beachten (siehe Betriebsanleitung der
unabhängigen Heizung).
ZUR BEACHTUNG Die unabhängige
Heizung schaltet zur programmierten Zeit
ein, unabhängig davon, ob das
Fahrzeug fährt oder steht.ZUR BEACHTUNG Die
vorprogrammierte Einschaltzeit kann
gemäß den oben gegebenen
Anweisungen verändert oder gelöscht
werden.
Einstellung der Dauer
Die Taste gedrückt halten. Gleichzeitig
die Taste 3 oder 8 drücken.
Die Uhrzeit wird angezeigt und es
leuchtet die Leuchte 7.
Die Taste 4 noch einmal drücken und
gedrückt halten. Gleichzeitig die Taste 3
oder 8 drücken.
Es wird die vorprogrammierte Dauer
angezeigt und die Leuchten 9 oder
2 blinken.
Die Einschaltdauer mit der Taste 3 oder 8
eingeben.
Die vorprogrammierte Einschaltdauer
wird gespeichert, sobald der auf dem
Display gezeigte Text auf dem Display
verschwindet oder sobald die Taste
4 gerückt wird.Ausschalten der
Heizungsanlage
Je nach Betriebsart (automatisch oder
manuell) kann die Anlage
folgendermaßen ausgeschaltet werden:
❒Automatischam Ende der
vorprogrammierten Dauer. Sobald die
vorprogrammierte Dauer abgelaufen
ist, geht das Display aus.
❒Manuelldurch erneutes Drücken der
Taste „Sofortheizung” der Schaltuhr
(Taste „Flamme” 6).
In beiden Fällen werden die
Heizungskontrollleuchte, die
Displaybeleuchtung und der Innenlüfter
ausgeschaltet und die Verbrennung
unterbrochen.
Die Kühlmittelumwälzpumpe arbeitet
noch weitere 2 Minuten lang, um soviel
Heizungswärme wie möglich abzuführen.
Auch in dieser Phase kann die Heizung
wieder eingeschaltet werden.
22)

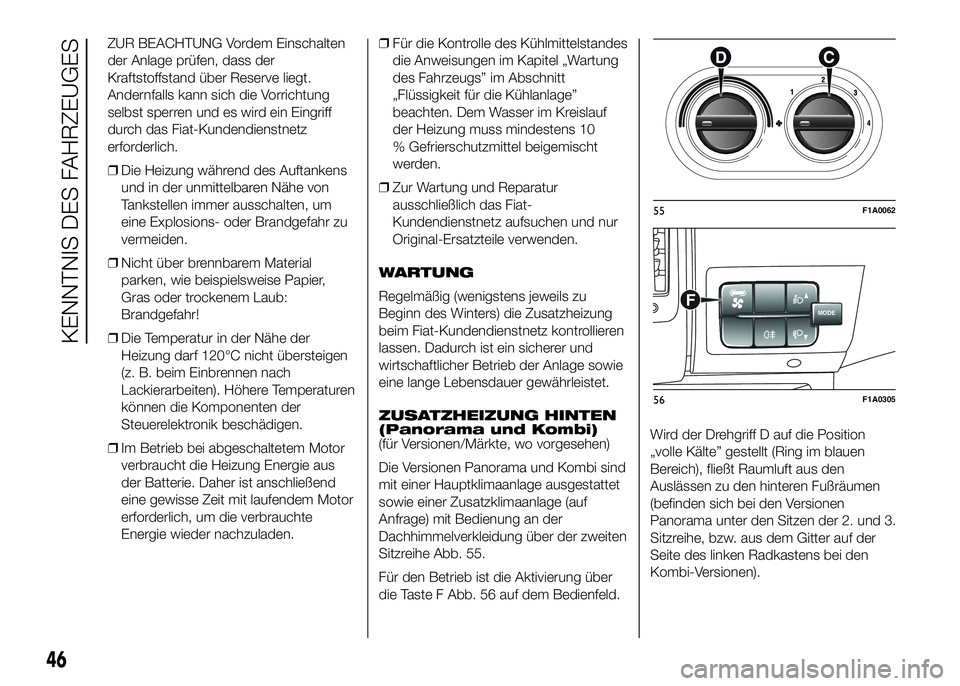

ZUR BEACHTUNG Die Standheizung
schaltet sich bei niedriger
Batteriespannung aus, um den
Ladezustand für das nachfolgende
Anlassen des Motors zu erhalten.
45

ZUR BEACHTUNG Vordem Einschalten
der Anlage prüfen, dass der
Kraftstoffstand über Reserve liegt.
Andernfalls kann sich die Vorrichtung
selbst sperren und es wird ein Eingriff
durch das Fiat-Kundendienstnetz
erforderlich.
❒Die Heizung während des Auftankens
und in der unmittelbaren Nähe von
Tankstellen immer ausschalten, um
eine Explosions- oder Brandgefahr zu
vermeiden.
❒Nicht über brennbarem Material
parken, wie beispielsweise Papier,
Gras oder trockenem Laub:
Brandgefahr!
❒Die Temperatur in der Nähe der
Heizung darf 120°C nicht übersteigen
(z. B. beim Einbrennen nach
Lackierarbeiten). Höhere Temperaturen
können die Komponenten der
Steuerelektronik beschädigen.
❒Im Betrieb bei abgeschaltetem Motor
verbraucht die Heizung Energie aus
der Batterie. Daher ist anschließend
eine gewisse Zeit mit laufendem Motor
erforderlich, um die verbrauchte
Energie wieder nachzuladen.❒Für die Kontrolle des Kühlmittelstandes
die Anweisungen im Kapitel „Wartung
des Fahrzeugs” im Abschnitt
„Flüssigkeit für die Kühlanlage”
beachten. Dem Wasser im Kreislauf
der Heizung muss mindestens 10
% Gefrierschutzmittel beigemischt
werden.
❒Zur Wartung und Reparatur
ausschließlich das Fiat-
Kundendienstnetz aufsuchen und nur
Original-Ersatzteile verwenden.
WARTUNG
Regelmäßig (wenigstens jeweils zu
Beginn des Winters) die Zusatzheizung
beim Fiat-Kundendienstnetz kontrollieren
lassen. Dadurch ist ein sicherer und
wirtschaftlicher Betrieb der Anlage sowie
eine lange Lebensdauer gewährleistet.
ZUSATZHEIZUNG HINTEN
(Panorama und Kombi)
(für Versionen/Märkte, wo vorgesehen)
Die Versionen Panorama und Kombi sind
mit einer Hauptklimaanlage ausgestattet
sowie einer Zusatzklimaanlage (auf
Anfrage) mit Bedienung an der
Dachhimmelverkleidung über der zweiten
Sitzreihe Abb. 55.
Für den Betrieb ist die Aktivierung über
die Taste F Abb. 56 auf dem Bedienfeld.Wird der Drehgriff D auf die Position
„volle Kälte” gestellt (Ring im blauen
Bereich), fließt Raumluft aus den
Auslässen zu den hinteren Fußräumen
(befinden sich bei den Versionen
Panorama unter den Sitzen der 2. und 3.
Sitzreihe, bzw. aus dem Gitter auf der
Seite des linken Radkastens bei den
Kombi-Versionen).
55F1A0062
MODEF
56F1A0305
46
KENNTNIS DES FAHRZEUGES
