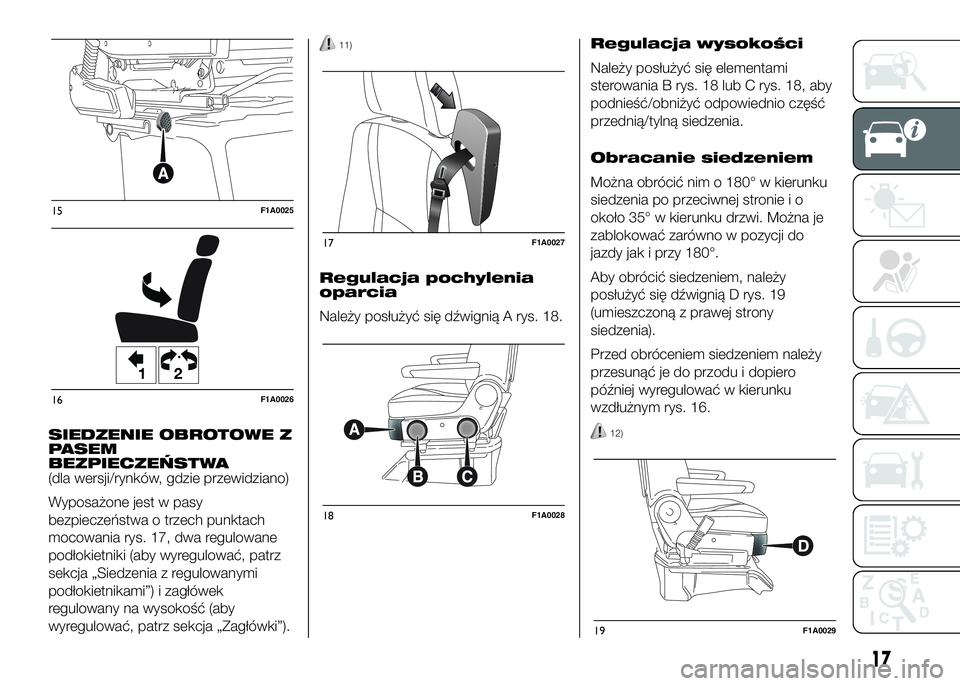

SIEDZENIE OBROTOWE Z
PASEM
BEZPIECZEŃSTWA
(dla wersji/rynków, gdzie przewidziano)
Wyposażone jest w pasy
bezpieczeństwa o trzech punktach
mocowania rys. 17, dwa regulowane
podłokietniki (aby wyregulować, patrz
sekcja „Siedzenia z regulowanymi
podłokietnikami”) i zagłówek
regulowany na wysokość (aby
wyregulować, patrz sekcja „Zagłówki”).
11)
Regulacja pochylenia
oparcia
Należy posłużyć się dźwignią A rys. 18.Regulacja wysokości
Należy posłużyć się elementami
sterowania B rys. 18 lub C rys. 18, aby
podnieść/obniżyć odpowiednio część
przednią/tylną siedzenia.
Obracanie siedzeniem
Można obrócić nim o 180° w kierunku
siedzenia po przeciwnej stronie i o
około 35° w kierunku drzwi. Można je
zablokować zarówno w pozycji do
jazdy jak i przy 180°.
Aby obrócić siedzeniem, należy
posłużyć się dźwignią D rys. 19
(umieszczoną z prawej strony
siedzenia).
Przed obróceniem siedzeniem należy
przesunąć je do przodu i dopiero
później wyregulować w kierunku
wzdłużnym rys. 16.
12)
15F1A0025
12
16F1A0026
17F1A0027
18F1A0028
19F1A0029
17

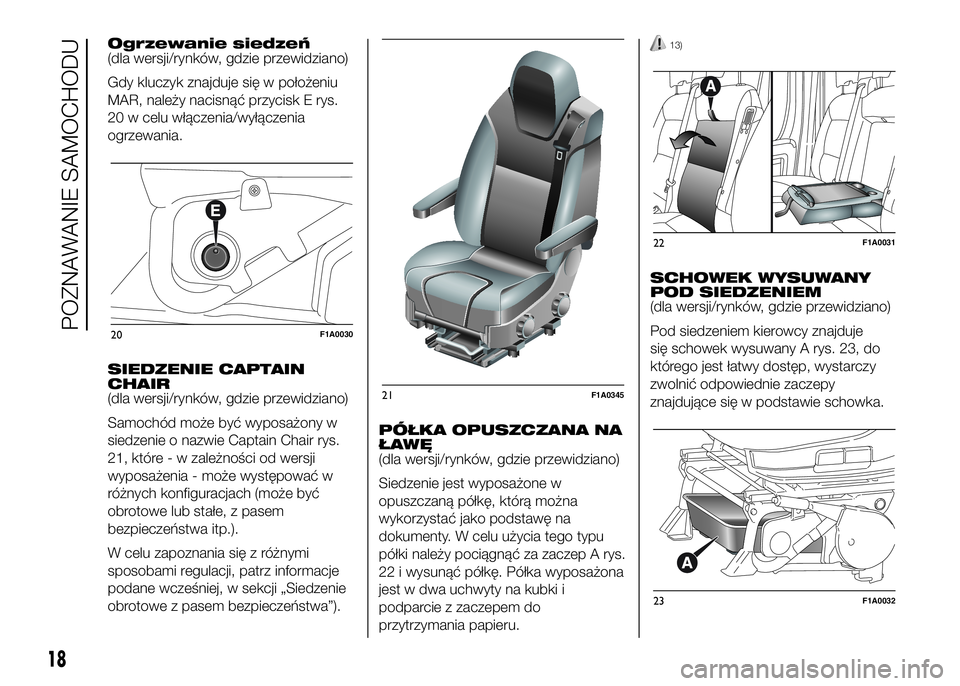

Ogrzewanie siedzeń
(dla wersji/rynków, gdzie przewidziano)
Gdy kluczyk znajduje się w położeniu
MAR, należy nacisnąć przycisk E rys.
20 w celu włączenia/wyłączenia
ogrzewania.
SIEDZENIE CAPTAIN
CHAIR
(dla wersji/rynków, gdzie przewidziano)
Samochód może być wyposażony w
siedzenie o nazwie Captain Chair rys.
21, które - w zależności od wersji
wyposażenia - może występować w
różnych konfiguracjach (może być
obrotowe lub stałe, z pasem
bezpieczeństwa itp.).
W celu zapoznania się z różnymi
sposobami regulacji, patrz informacje
podane wcześniej, w sekcji „Siedzenie
obrotowe z pasem bezpieczeństwa”).PÓŁKA OPUSZCZANA NA
ŁAWĘ
(dla wersji/rynków, gdzie przewidziano)
Siedzenie jest wyposażone w
opuszczaną półkę, którą można
wykorzystać jako podstawę na
dokumenty. W celu użycia tego typu
półki należy pociągnąć za zaczep A rys.
22 i wysunąć półkę. Półka wyposażona
jest w dwa uchwyty na kubki i
podparcie z zaczepem do
przytrzymania papieru.13)
SCHOWEK WYSUWANY
POD SIEDZENIEM
(dla wersji/rynków, gdzie przewidziano)
Pod siedzeniem kierowcy znajduje
się schowek wysuwany A rys. 23, do
którego jest łatwy dostęp, wystarczy
zwolnić odpowiednie zaczepy
znajdujące się w podstawie schowka.
20F1A0030
21F1A0345
22F1A0031
23F1A0032
18
POZNAWANIE SAMOCHODU

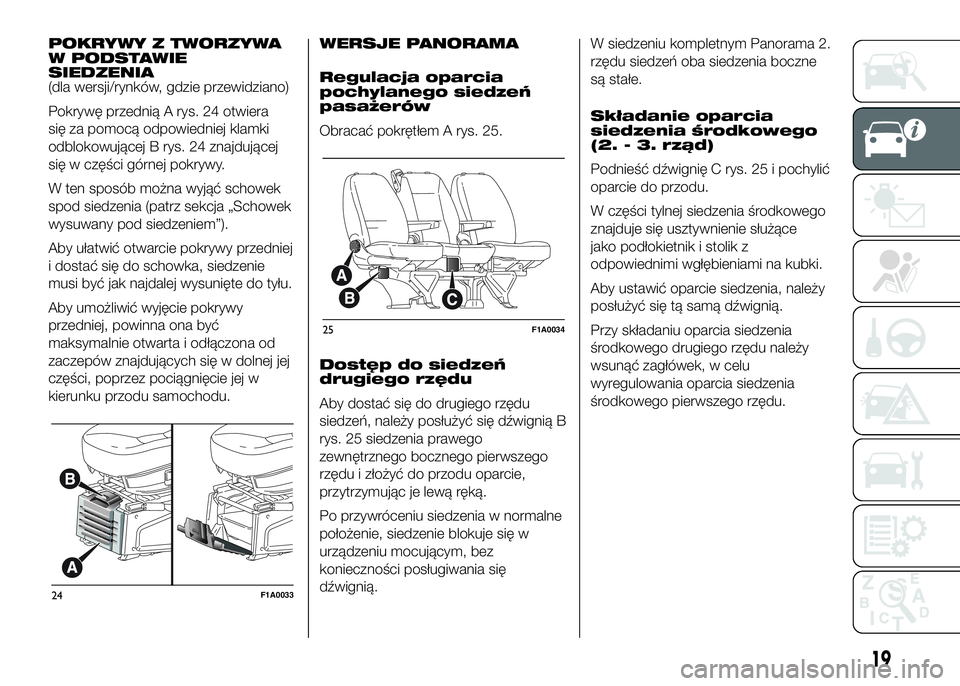

POKRYWY Z TWORZYWA
W PODSTAWIE
SIEDZENIA
(dla wersji/rynków, gdzie przewidziano)
Pokrywę przednią A rys. 24 otwiera
się za pomocą odpowiedniej klamki
odblokowującej B rys. 24 znajdującej
się w części górnej pokrywy.
W ten sposób można wyjąć schowek
spod siedzenia (patrz sekcja „Schowek
wysuwany pod siedzeniem”).
Aby ułatwić otwarcie pokrywy przedniej
i dostać się do schowka, siedzenie
musi być jak najdalej wysunięte do tyłu.
Aby umożliwić wyjęcie pokrywy
przedniej, powinna ona być
maksymalnie otwarta i odłączona od
zaczepów znajdujących się w dolnej jej
części, poprzez pociągnięcie jej w
kierunku przodu samochodu.WERSJE PANORAMA
Regulacja oparcia
pochylanego siedzeń
pasażerów
Obracać pokrętłem A rys. 25.
Dostęp do siedzeń
drugiego rzędu
Aby dostać się do drugiego rzędu
siedzeń, należy posłużyć się dźwignią B
rys. 25 siedzenia prawego
zewnętrznego bocznego pierwszego
rzędu i złożyć do przodu oparcie,
przytrzymując je lewą ręką.
Po przywróceniu siedzenia w normalne
położenie, siedzenie blokuje się w
urządzeniu mocującym, bez
konieczności posługiwania się
dźwignią.W siedzeniu kompletnym Panorama 2.
rzędu siedzeń oba siedzenia boczne
są stałe.
Składanie oparcia
siedzenia środkowego
(2. - 3. rząd)
Podnieść dźwignię C rys. 25 i pochylić
oparcie do przodu.
W części tylnej siedzenia środkowego
znajduje się usztywnienie służące
jako podłokietnik i stolik z
odpowiednimi wgłębieniami na kubki.
Aby ustawić oparcie siedzenia, należy
posłużyć się tą samą dźwignią.
Przy składaniu oparcia siedzenia
środkowego drugiego rzędu należy
wsunąć zagłówek, w celu
wyregulowania oparcia siedzenia
środkowego pierwszego rzędu.
24F1A0033
25F1A0034
19

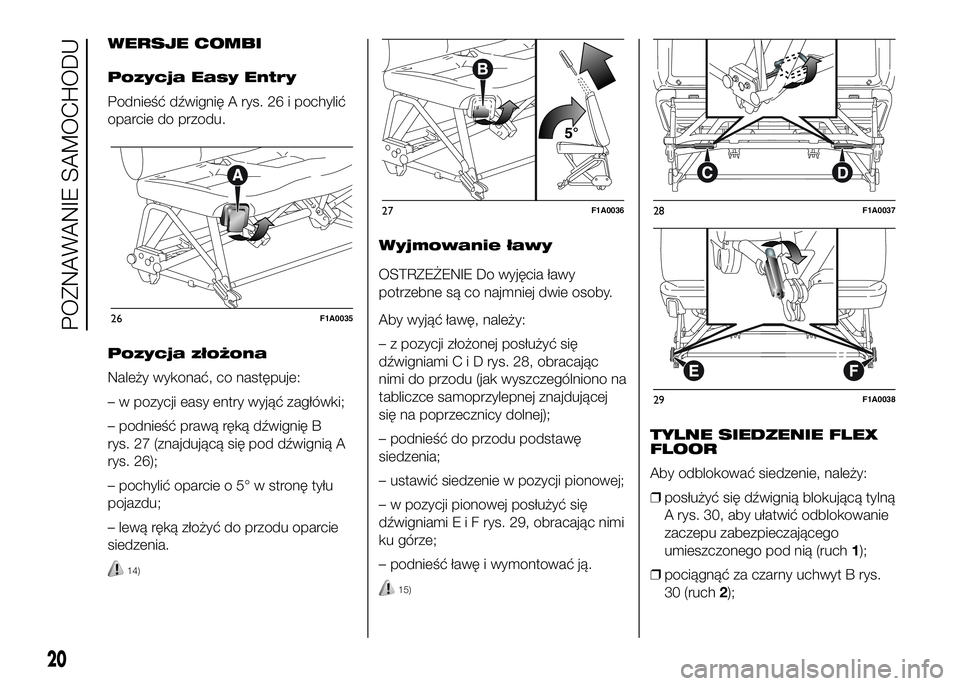

WERSJE COMBI
Pozycja Easy Entry
Podnieść dźwignię A rys. 26 i pochylić
oparcie do przodu.
Pozycja złożona
Należy wykonać, co następuje:
– w pozycji easy entry wyjąć zagłówki;
– podnieść prawą ręką dźwignię B
rys. 27 (znajdującą się pod dźwignią A
rys. 26);
– pochylić oparcie o 5° w stronę tyłu
pojazdu;
– lewą ręką złożyć do przodu oparcie
siedzenia.
14)
Wyjmowanie ławy
OSTRZEŻENIE Do wyjęcia ławy
potrzebne są co najmniej dwie osoby.
Aby wyjąć ławę, należy:
– z pozycji złożonej posłużyć się
dźwigniamiCiDrys. 28, obracając
nimi do przodu (jak wyszczególniono na
tabliczce samoprzylepnej znajdującej
się na poprzecznicy dolnej);
– podnieść do przodu podstawę
siedzenia;
– ustawić siedzenie w pozycji pionowej;
– w pozycji pionowej posłużyć się
dźwigniamiEiFrys. 29, obracając nimi
ku górze;
– podnieść ławę i wymontować ją.
15)
TYLNE SIEDZENIE FLEX
FLOOR
Aby odblokować siedzenie, należy:
❒posłużyć się dźwignią blokującą tylną
A rys. 30, aby ułatwić odblokowanie
zaczepu zabezpieczającego
umieszczonego pod nią (ruch1);
❒pociągnąć za czarny uchwyt B rys.
30 (ruch2);
26F1A0035
27F1A003628F1A0037
29F1A0038
20
POZNAWANIE SAMOCHODU

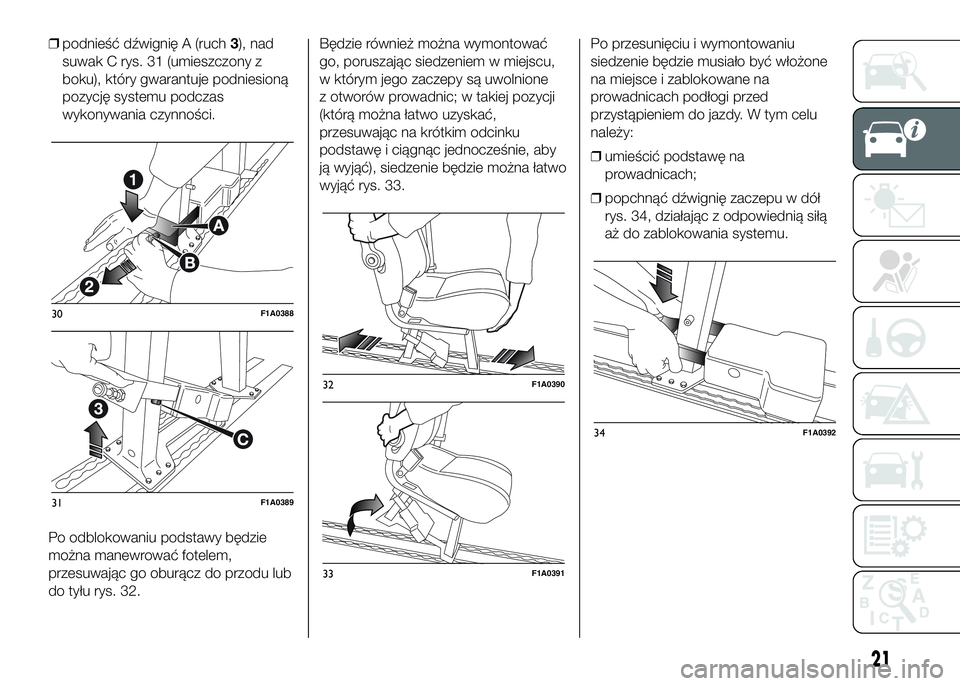

❒podnieść dźwignię A (ruch3), nad
suwak C rys. 31 (umieszczony z
boku), który gwarantuje podniesioną
pozycję systemu podczas
wykonywania czynności.
Po odblokowaniu podstawy będzie
można manewrować fotelem,
przesuwając go oburącz do przodu lub
do tyłu rys. 32.Będzie również można wymontować
go, poruszając siedzeniem w miejscu,
w którym jego zaczepy są uwolnione
z otworów prowadnic; w takiej pozycji
(którą można łatwo uzyskać,
przesuwając na krótkim odcinku
podstawę i ciągnąc jednocześnie, aby
ją wyjąć), siedzenie będzie można łatwo
wyjąć rys. 33.Po przesunięciu i wymontowaniu
siedzenie będzie musiało być włożone
na miejsce i zablokowane na
prowadnicach podłogi przed
przystąpieniem do jazdy. W tym celu
należy:
❒umieścić podstawę na
prowadnicach;
❒popchnąć dźwignię zaczepu w dół
rys. 34, działając z odpowiednią siłą
aż do zablokowania systemu.
30F1A0388
31F1A0389
32F1A0390
33F1A0391
34F1A0392
21

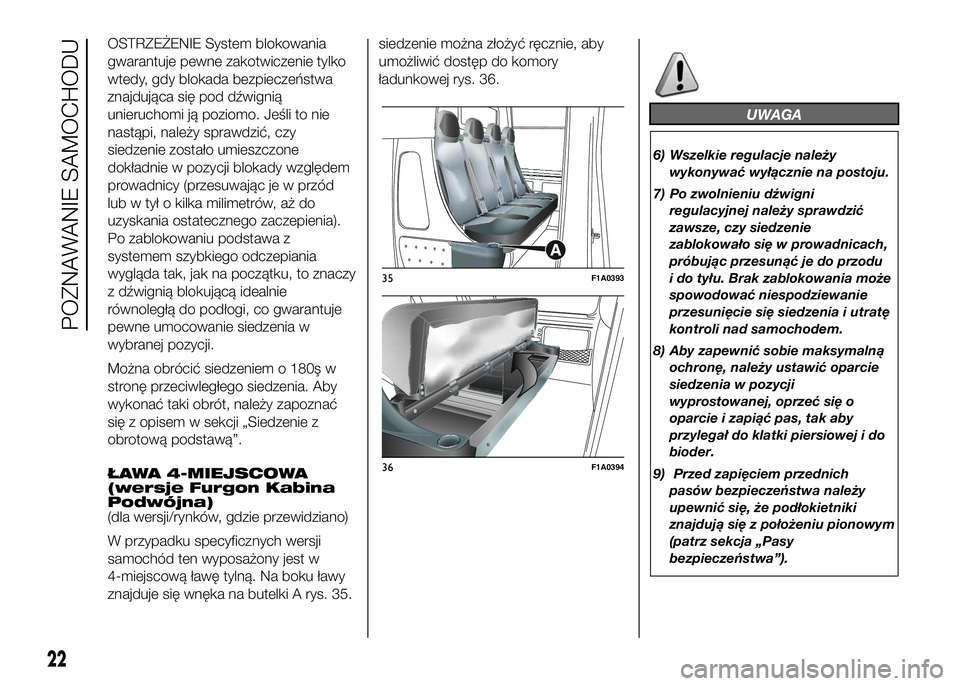

OSTRZEŻENIE System blokowania
gwarantuje pewne zakotwiczenie tylko
wtedy, gdy blokada bezpieczeństwa
znajdująca się pod dźwignią
unieruchomi ją poziomo. Jeśli to nie
nastąpi, należy sprawdzić, czy
siedzenie zostało umieszczone
dokładnie w pozycji blokady względem
prowadnicy (przesuwając je w przód
lub w tył o kilka milimetrów, aż do
uzyskania ostatecznego zaczepienia).
Po zablokowaniu podstawa z
systemem szybkiego odczepiania
wygląda tak, jak na początku, to znaczy
z dźwignią blokującą idealnie
równoległą do podłogi, co gwarantuje
pewne umocowanie siedzenia w
wybranej pozycji.
Można obrócić siedzeniem o 180ş w
stronę przeciwległego siedzenia. Aby
wykonać taki obrót, należy zapoznać
się z opisem w sekcji „Siedzenie z
obrotową podstawą”.
ŁAWA 4-MIEJSCOWA
(wersje Furgon Kabina
Podwójna)
(dla wersji/rynków, gdzie przewidziano)
W przypadku specyficznych wersji
samochód ten wyposażony jest w
4-miejscową ławę tylną. Na boku ławy
znajduje się wnęka na butelki A rys. 35.siedzenie można złożyć ręcznie, aby
umożliwić dostęp do komory
ładunkowej rys. 36.
UWAGA
6) Wszelkie regulacje należy
wykonywać wyłącznie na postoju.
7) Po zwolnieniu dźwigni
regulacyjnej należy sprawdzić
zawsze, czy siedzenie
zablokowało się w prowadnicach,
próbując przesunąć je do przodu
i do tyłu. Brak zablokowania może
spowodować niespodziewanie
przesunięcie się siedzenia i utratę
kontroli nad samochodem.
8) Aby zapewnić sobie maksymalną
ochronę, należy ustawić oparcie
siedzenia w pozycji
wyprostowanej, oprzeć się o
oparcie i zapiąć pas, tak aby
przylegał do klatki piersiowej i do
bioder.
9) Przed zapięciem przednich
pasów bezpieczeństwa należy
upewnić się, że podłokietniki
znajdują się z położeniu pionowym
(patrz sekcja „Pasy
bezpieczeństwa”).
35F1A0393
36F1A0394
22
POZNAWANIE SAMOCHODU

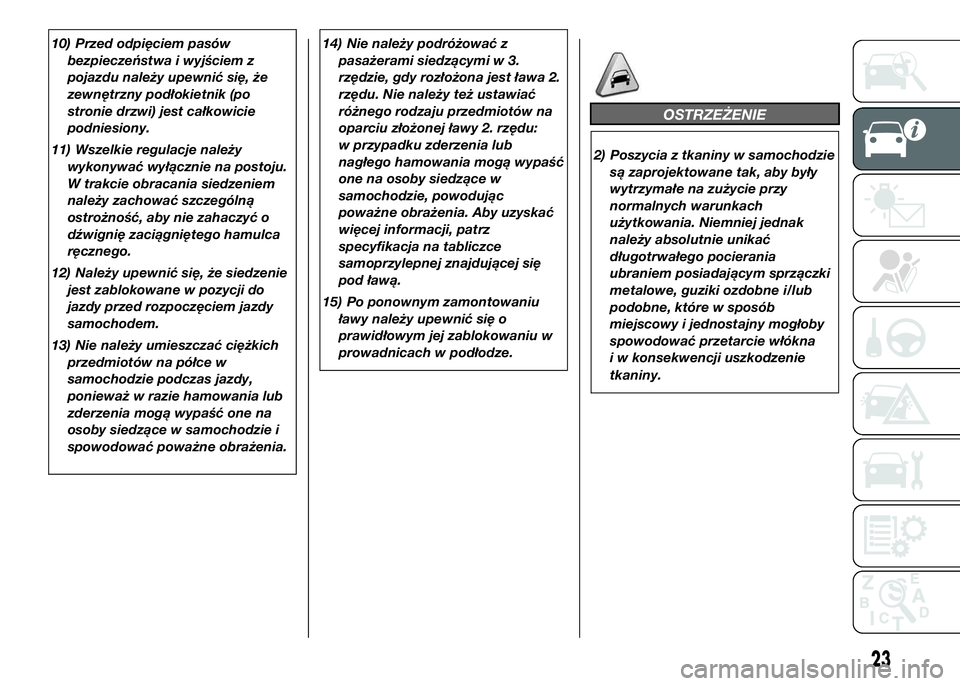

10) Przed odpięciem pasów
bezpieczeństwa i wyjściem z
pojazdu należy upewnić się, że
zewnętrzny podłokietnik (po
stronie drzwi) jest całkowicie
podniesiony.
11) Wszelkie regulacje należy
wykonywać wyłącznie na postoju.
W trakcie obracania siedzeniem
należy zachować szczególną
ostrożność, aby nie zahaczyć o
dźwignię zaciągniętego hamulca
ręcznego.
12) Należy upewnić się, że siedzenie
jest zablokowane w pozycji do
jazdy przed rozpoczęciem jazdy
samochodem.
13) Nie należy umieszczać ciężkich
przedmiotów na półce w
samochodzie podczas jazdy,
ponieważ w razie hamowania lub
zderzenia mogą wypaść one na
osoby siedzące w samochodzie i
spowodować poważne obrażenia.14) Nie należy podróżować z
pasażerami siedzącymi w 3.
rzędzie, gdy rozłożona jest ława 2.
rzędu. Nie należy też ustawiać
różnego rodzaju przedmiotów na
oparciu złożonej ławy 2. rzędu:
w przypadku zderzenia lub
nagłego hamowania mogą wypaść
one na osoby siedzące w
samochodzie, powodując
poważne obrażenia. Aby uzyskać
więcej informacji, patrz
specyfikacja na tabliczce
samoprzylepnej znajdującej się
pod ławą.
15) Po ponownym zamontowaniu
ławy należy upewnić się o
prawidłowym jej zablokowaniu w
prowadnicach w podłodze.
OSTRZEŻENIE
2) Poszycia z tkaniny w samochodzie
są zaprojektowane tak, aby były
wytrzymałe na zużycie przy
normalnych warunkach
użytkowania. Niemniej jednak
należy absolutnie unikać
długotrwałego pocierania
ubraniem posiadającym sprzączki
metalowe, guziki ozdobne i/lub
podobne, które w sposób
miejscowy i jednostajny mogłoby
spowodować przetarcie włókna
i w konsekwencji uszkodzenie
tkaniny.
23

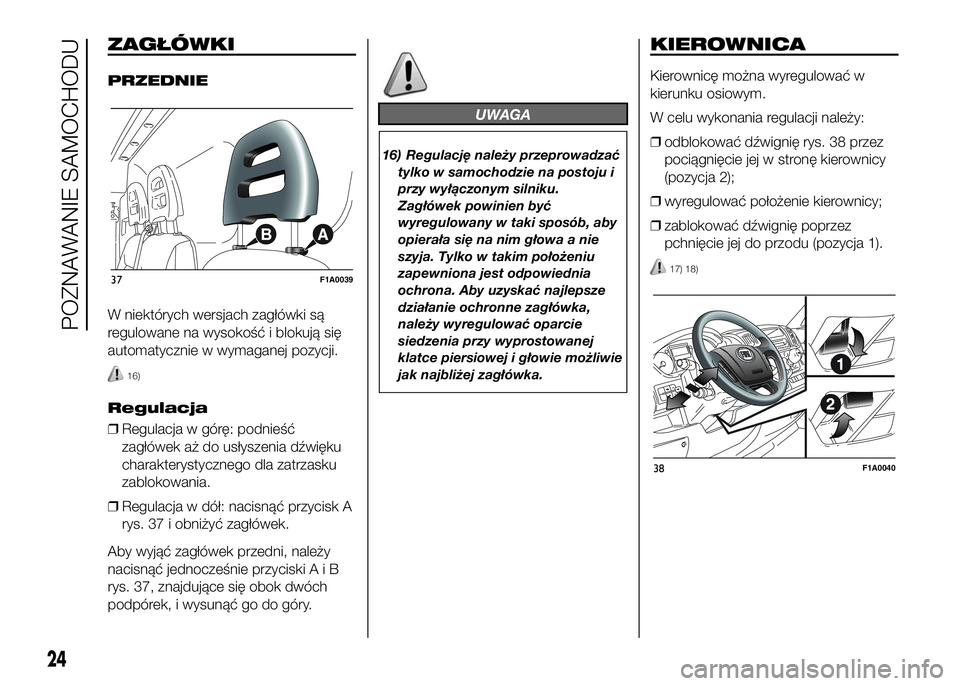

ZAGŁÓWKI
PRZEDNIE
W niektórych wersjach zagłówki są
regulowane na wysokość i blokują się
automatycznie w wymaganej pozycji.
16)
Regulacja
❒Regulacja w górę: podnieść
zagłówek aż do usłyszenia dźwięku
charakterystycznego dla zatrzasku
zablokowania.
❒Regulacja w dół: nacisnąć przycisk A
rys. 37 i obniżyć zagłówek.
Aby wyjąć zagłówek przedni, należy
nacisnąć jednocześnie przyciskiAiB
rys. 37, znajdujące się obok dwóch
podpórek, i wysunąć go do góry.
UWAGA
16) Regulację należy przeprowadzać
tylko w samochodzie na postoju i
przy wyłączonym silniku.
Zagłówek powinien być
wyregulowany w taki sposób, aby
opierała się na nim głowa a nie
szyja. Tylko w takim położeniu
zapewniona jest odpowiednia
ochrona. Aby uzyskać najlepsze
działanie ochronne zagłówka,
należy wyregulować oparcie
siedzenia przy wyprostowanej
klatce piersiowej i głowie możliwie
jak najbliżej zagłówka.
KIEROWNICA
Kierownicę można wyregulować w
kierunku osiowym.
W celu wykonania regulacji należy:
❒odblokować dźwignię rys. 38 przez
pociągnięcie jej w stronę kierownicy
(pozycja 2);
❒wyregulować położenie kierownicy;
❒zablokować dźwignię poprzez
pchnięcie jej do przodu (pozycja 1).
17) 18)37F1A0039
38F1A0040
24
POZNAWANIE SAMOCHODU

UWAGA
17) Regulację należy wykonywać
wyłącznie w samochodzie, który
stoi i ma wyłączony silnik.
18) Po zakupie samochodu
bezwzględnie zabrania się
naruszania układu kierowniczego
lub kolumny kierownicy (np.
montaż urządzeń zapobiegających
przed kradzieżą), ponieważ mogą
one spowodować, oprócz utraty
osiągów systemu i gwarancji,
poważne problemy z
bezpieczeństwem, a także nie
odpowiadać homologacji
samochodu.

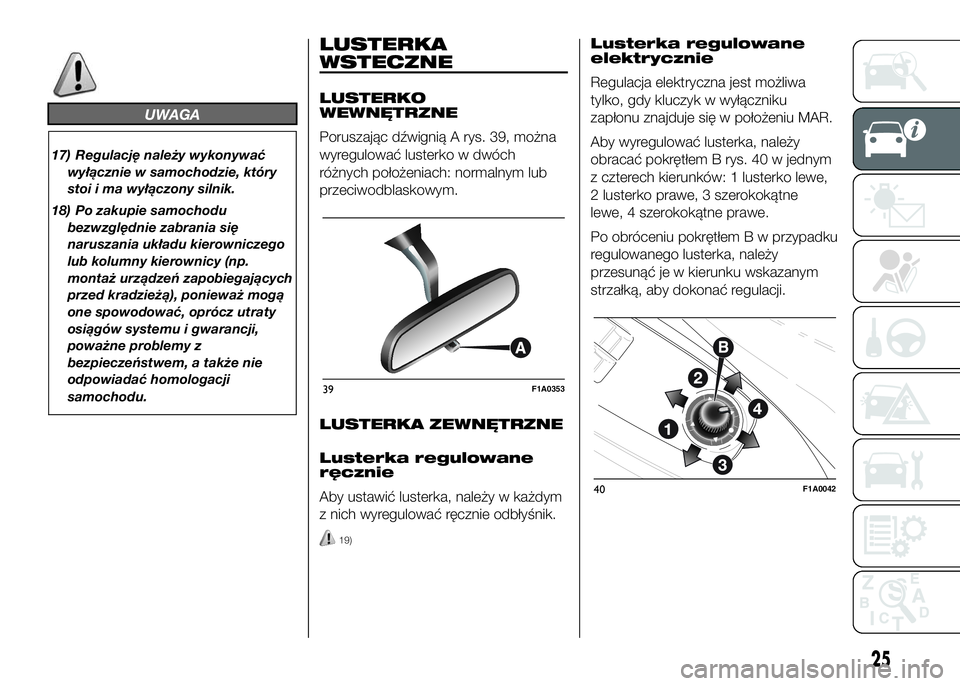

LUSTERKA
WSTECZNE
LUSTERKO
WEWNĘTRZNE
Poruszając dźwignią A rys. 39, można
wyregulować lusterko w dwóch
różnych położeniach: normalnym lub
przeciwodblaskowym.
LUSTERKA ZEWNĘTRZNE
Lusterka regulowane
ręcznie
Aby ustawić lusterka, należy w każdym
z nich wyregulować ręcznie odbłyśnik.
19)
Lusterka regulowane
elektrycznie
Regulacja elektryczna jest możliwa
tylko, gdy kluczyk w wyłączniku
zapłonu znajduje się w położeniu MAR.
Aby wyregulować lusterka, należy
obracać pokrętłem B rys. 40 w jednym
z czterech kierunków: 1 lusterko lewe,
2 lusterko prawe, 3 szerokokątne
lewe, 4 szerokokątne prawe.
Po obróceniu pokrętłem B w przypadku
regulowanego lusterka, należy
przesunąć je w kierunku wskazanym
strzałką, aby dokonać regulacji.
39F1A0353
40F1A0042
25

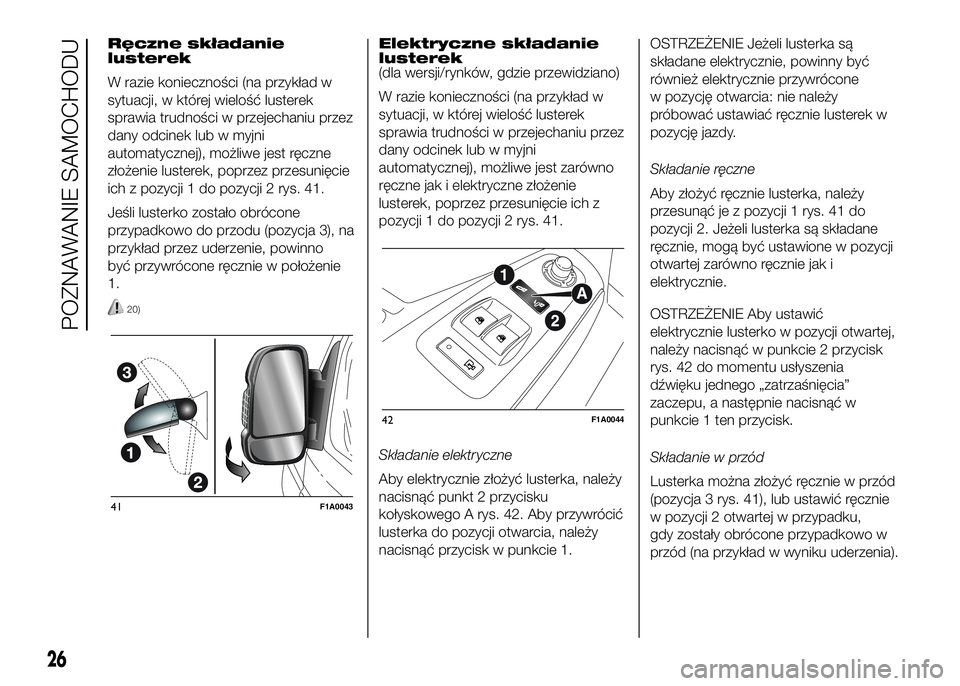

Ręczne składanie
lusterek
W razie konieczności (na przykład w
sytuacji, w której wielość lusterek
sprawia trudności w przejechaniu przez
dany odcinek lub w myjni
automatycznej), możliwe jest ręczne
złożenie lusterek, poprzez przesunięcie
ich z pozycji 1 do pozycji 2 rys. 41.
Jeśli lusterko zostało obrócone
przypadkowo do przodu (pozycja 3), na
przykład przez uderzenie, powinno
być przywrócone ręcznie w położenie
1.
20)
Elektryczne składanie
lusterek
(dla wersji/rynków, gdzie przewidziano)
W razie konieczności (na przykład w
sytuacji, w której wielość lusterek
sprawia trudności w przejechaniu przez
dany odcinek lub w myjni
automatycznej), możliwe jest zarówno
ręczne jak i elektryczne złożenie
lusterek, poprzez przesunięcie ich z
pozycji 1 do pozycji 2 rys. 41.
Składanie elektryczne
Aby elektrycznie złożyć lusterka, należy
nacisnąć punkt 2 przycisku
kołyskowego A rys. 42. Aby przywrócić
lusterka do pozycji otwarcia, należy
nacisnąć przycisk w punkcie 1.OSTRZEŻENIE Jeżeli lusterka są
składane elektrycznie, powinny być
również elektrycznie przywrócone
w pozycję otwarcia: nie należy
próbować ustawiać ręcznie lusterek w
pozycję jazdy.
Składanie ręczne
Aby złożyć ręcznie lusterka, należy
przesunąć je z pozycji 1 rys. 41 do
pozycji 2. Jeżeli lusterka są składane
ręcznie, mogą być ustawione w pozycji
otwartej zarówno ręcznie jak i
elektrycznie.
OSTRZEŻENIE Aby ustawić
elektrycznie lusterko w pozycji otwartej,
należy nacisnąć w punkcie 2 przycisk
rys. 42 do momentu usłyszenia
dźwięku jednego „zatrzaśnięcia”
zaczepu, a następnie nacisnąć w
punkcie 1 ten przycisk.
Składanie w przód
Lusterka można złożyć ręcznie w przód
(pozycja 3 rys. 41), lub ustawić ręcznie
w pozycji 2 otwartej w przypadku,
gdy zostały obrócone przypadkowo w
przód (na przykład w wyniku uderzenia).
41F1A0043
42F1A0044
26
POZNAWANIE SAMOCHODU
