INDEKS GRAFICZNY
.
REFLEKTORY PRZEDNIE
❒Rodzaje żarówek ................................229
❒Światła do jazdy dziennej .................... 48
❒Światła pozycyjne/mijania ................... 48
❒Światła drogowe ................................. 48
❒Wymiana żarówek ...............................231
KOŁA
❒Obręcze i opony .................................289
❒Ciśnienie w oponach ...........................289
❒Wymiana koła .....................................217
❒Zestaw do naprawy opon FiX&Go .......223
LUSTERKA ZEWNĘTRZNE
❒Regulacja ............................................ 25
❒Składanie ............................................ 26
DRZWI
❒Otwieranie/zamykanie centralne .......... 71
WYCIERACZKI SZYBY PRZEDNIEJ
❒Działanie ............................................. 52
❒Wymiana pióra ....................................272
SILNIK
❒Sprawdzanie poziomów ......................259❒Dane techniczne .................................282
1F1A5000
5
Page 87 of 395

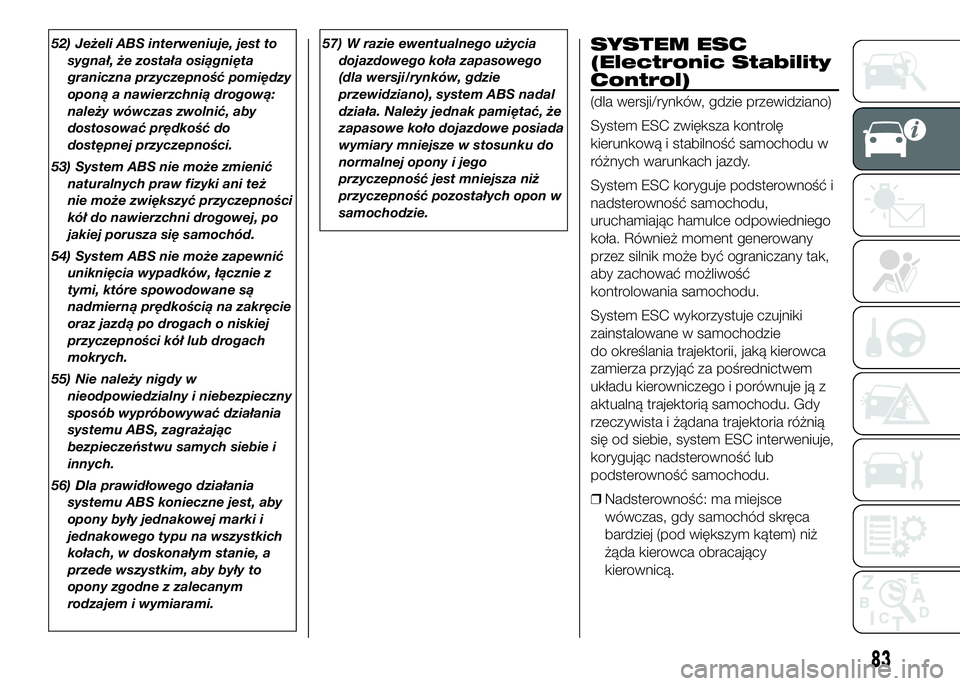

52) Jeżeli ABS interweniuje, jest to
sygnał, że została osiągnięta
graniczna przyczepność pomiędzy
oponą a nawierzchnią drogową:
należy wówczas zwolnić, aby
dostosować prędkość do
dostępnej przyczepności.
53) System ABS nie może zmienić
naturalnych praw fizyki ani też
nie może zwiększyć przyczepności
kół do nawierzchni drogowej, po
jakiej porusza się samochód.
54) System ABS nie może zapewnić
uniknięcia wypadków, łącznie z
tymi, które spowodowane są
nadmierną prędkością na zakręcie
oraz jazdą po drogach o niskiej
przyczepności kół lub drogach
mokrych.
55) Nie należy nigdy w
nieodpowiedzialny i niebezpieczny
sposób wypróbowywać działania
systemu ABS, zagrażając
bezpieczeństwu samych siebie i
innych.
56) Dla prawidłowego działania
systemu ABS konieczne jest, aby
opony były jednakowej marki i
jednakowego typu na wszystkich
kołach, w doskonałym stanie, a
przede wszystkim, aby były to
opony zgodne z zalecanym
rodzajem i wymiarami.57) W razie ewentualnego użycia
dojazdowego koła zapasowego
(dla wersji/rynków, gdzie
przewidziano), system ABS nadal
działa. Należy jednak pamiętać, że
zapasowe koło dojazdowe posiada
wymiary mniejsze w stosunku do
normalnej opony i jego
przyczepność jest mniejsza niż
przyczepność pozostałych opon w
samochodzie.SYSTEM ESC
(Electronic Stability
Control)
(dla wersji/rynków, gdzie przewidziano)
System ESC zwiększa kontrolę
kierunkową i stabilność samochodu w
różnych warunkach jazdy.
System ESC koryguje podsterowność i
nadsterowność samochodu,
uruchamiając hamulce odpowiedniego
koła. Również moment generowany
przez silnik może być ograniczany tak,
aby zachować możliwość
kontrolowania samochodu.
System ESC wykorzystuje czujniki
zainstalowane w samochodzie
do określania trajektorii, jaką kierowca
zamierza przyjąć za pośrednictwem
układu kierowniczego i porównuje ją z
aktualną trajektorią samochodu. Gdy
rzeczywista i żądana trajektoria różnią
się od siebie, system ESC interweniuje,
korygując nadsterowność lub
podsterowność samochodu.
❒Nadsterowność: ma miejsce
wówczas, gdy samochód skręca
bardziej (pod większym kątem) niż
żąda kierowca obracający
kierownicą.
83
Page 91 of 395

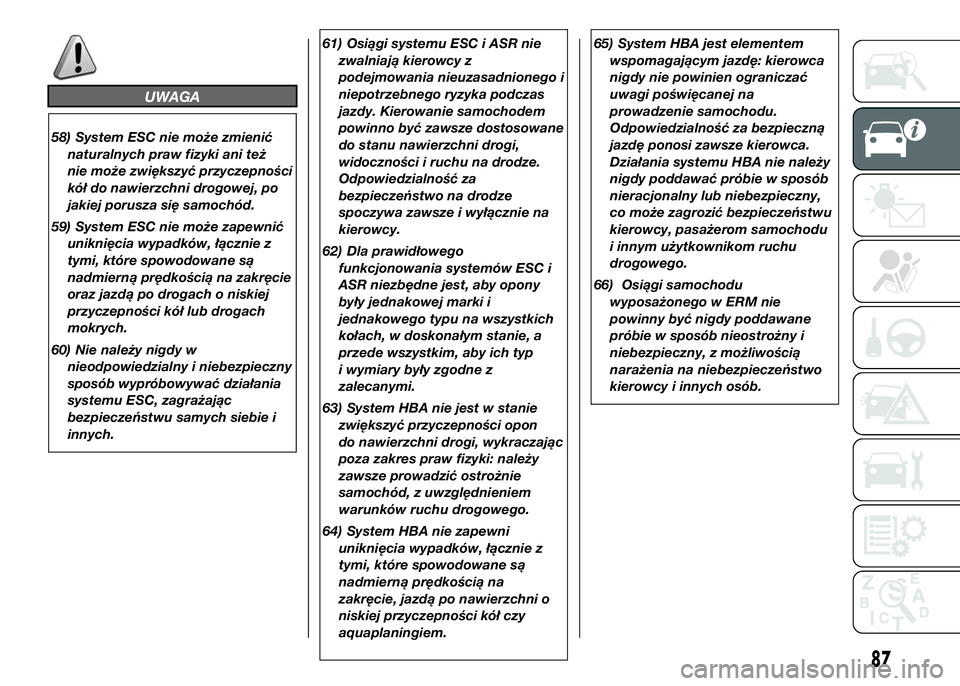

UWAGA
58) System ESC nie może zmienić
naturalnych praw fizyki ani też
nie może zwiększyć przyczepności
kół do nawierzchni drogowej, po
jakiej porusza się samochód.
59) System ESC nie może zapewnić
uniknięcia wypadków, łącznie z
tymi, które spowodowane są
nadmierną prędkością na zakręcie
oraz jazdą po drogach o niskiej
przyczepności kół lub drogach
mokrych.
60) Nie należy nigdy w
nieodpowiedzialny i niebezpieczny
sposób wypróbowywać działania
systemu ESC, zagrażając
bezpieczeństwu samych siebie i
innych.61) Osiągi systemu ESC i ASR nie
zwalniają kierowcy z
podejmowania nieuzasadnionego i
niepotrzebnego ryzyka podczas
jazdy. Kierowanie samochodem
powinno być zawsze dostosowane
do stanu nawierzchni drogi,
widoczności i ruchu na drodze.
Odpowiedzialność za
bezpieczeństwo na drodze
spoczywa zawsze i wyłącznie na
kierowcy.
62) Dla prawidłowego
funkcjonowania systemów ESC i
ASR niezbędne jest, aby opony
były jednakowej marki i
jednakowego typu na wszystkich
kołach, w doskonałym stanie, a
przede wszystkim, aby ich typ
i wymiary były zgodne z
zalecanymi.
63) System HBA nie jest w stanie
zwiększyć przyczepności opon
do nawierzchni drogi, wykraczając
poza zakres praw fizyki: należy
zawsze prowadzić ostrożnie
samochód, z uwzględnieniem
warunków ruchu drogowego.
64) System HBA nie zapewni
uniknięcia wypadków, łącznie z
tymi, które spowodowane są
nadmierną prędkością na
zakręcie, jazdą po nawierzchni o
niskiej przyczepności kół czy
aquaplaningiem.65) System HBA jest elementem
wspomagającym jazdę: kierowca
nigdy nie powinien ograniczać
uwagi poświęcanej na
prowadzenie samochodu.
Odpowiedzialność za bezpieczną
jazdę ponosi zawsze kierowca.
Działania systemu HBA nie należy
nigdy poddawać próbie w sposób
nieracjonalny lub niebezpieczny,
co może zagrozić bezpieczeństwu
kierowcy, pasażerom samochodu
i innym użytkownikom ruchu
drogowego.
66) Osiągi samochodu
wyposażonego w ERM nie
powinny być nigdy poddawane
próbie w sposób nieostrożny i
niebezpieczny, z możliwością
narażenia na niebezpieczeństwo
kierowcy i innych osób.
87
Page 93 of 395

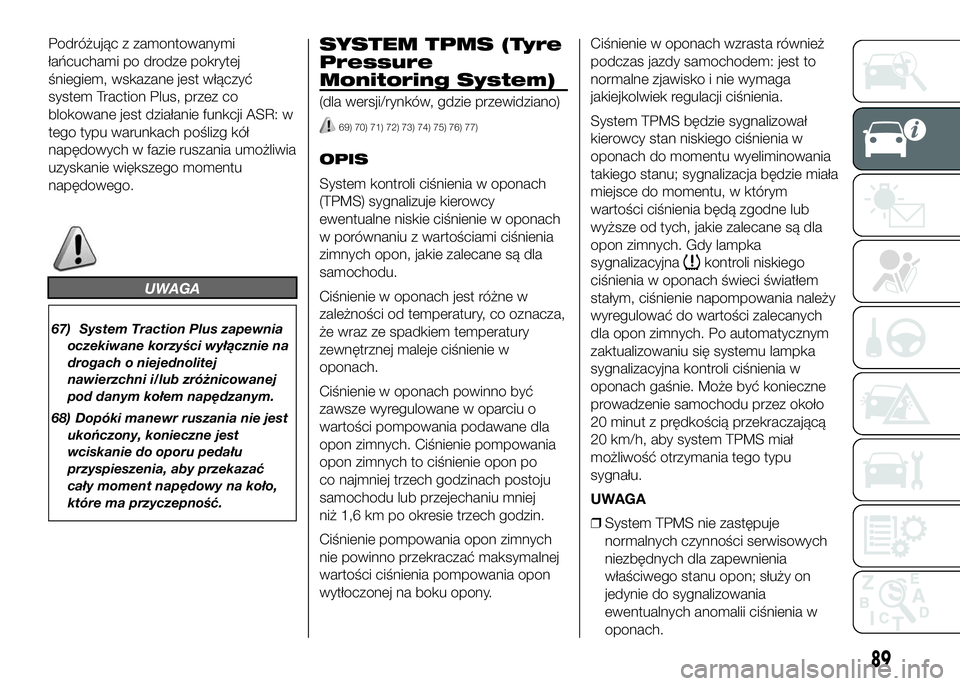

Podróżując z zamontowanymi
łańcuchami po drodze pokrytej
śniegiem, wskazane jest włączyć
system Traction Plus, przez co
blokowane jest działanie funkcji ASR: w
tego typu warunkach poślizg kół
napędowych w fazie ruszania umożliwia
uzyskanie większego momentu
napędowego.
UWAGA
67) System Traction Plus zapewnia
oczekiwane korzyści wyłącznie na
drogach o niejednolitej
nawierzchni i/lub zróżnicowanej
pod danym kołem napędzanym.
68) Dopóki manewr ruszania nie jest
ukończony, konieczne jest
wciskanie do oporu pedału
przyspieszenia, aby przekazać
cały moment napędowy na koło,
które ma przyczepność.
SYSTEM TPMS (Tyre
Pressure
Monitoring System)
(dla wersji/rynków, gdzie przewidziano)
69) 70) 71) 72) 73) 74) 75) 76) 77)
OPIS
System kontroli ciśnienia w oponach
(TPMS) sygnalizuje kierowcy
ewentualne niskie ciśnienie w oponach
w porównaniu z wartościami ciśnienia
zimnych opon, jakie zalecane są dla
samochodu.
Ciśnienie w oponach jest różne w
zależności od temperatury, co oznacza,
że wraz ze spadkiem temperatury
zewnętrznej maleje ciśnienie w
oponach.
Ciśnienie w oponach powinno być
zawsze wyregulowane w oparciu o
wartości pompowania podawane dla
opon zimnych. Ciśnienie pompowania
opon zimnych to ciśnienie opon po
co najmniej trzech godzinach postoju
samochodu lub przejechaniu mniej
niż 1,6 km po okresie trzech godzin.
Ciśnienie pompowania opon zimnych
nie powinno przekraczać maksymalnej
wartości ciśnienia pompowania opon
wytłoczonej na boku opony.Ciśnienie w oponach wzrasta również
podczas jazdy samochodem: jest to
normalne zjawisko i nie wymaga
jakiejkolwiek regulacji ciśnienia.
System TPMS będzie sygnalizował
kierowcy stan niskiego ciśnienia w
oponach do momentu wyeliminowania
takiego stanu; sygnalizacja będzie miała
miejsce do momentu, w którym
wartości ciśnienia będą zgodne lub
wyższe od tych, jakie zalecane są dla
opon zimnych. Gdy lampka
sygnalizacyjna
kontroli niskiego
ciśnienia w oponach świeci światłem
stałym, ciśnienie napompowania należy
wyregulować do wartości zalecanych
dla opon zimnych. Po automatycznym
zaktualizowaniu się systemu lampka
sygnalizacyjna kontroli ciśnienia w
oponach gaśnie. Może być konieczne
prowadzenie samochodu przez około
20 minut z prędkością przekraczającą
20 km/h, aby system TPMS miał
możliwość otrzymania tego typu
sygnału.
UWAGA
❒System TPMS nie zastępuje
normalnych czynności serwisowych
niezbędnych dla zapewnienia
właściwego stanu opon; służy on
jedynie do sygnalizowania
ewentualnych anomalii ciśnienia w
oponach.
89
Page 94 of 395

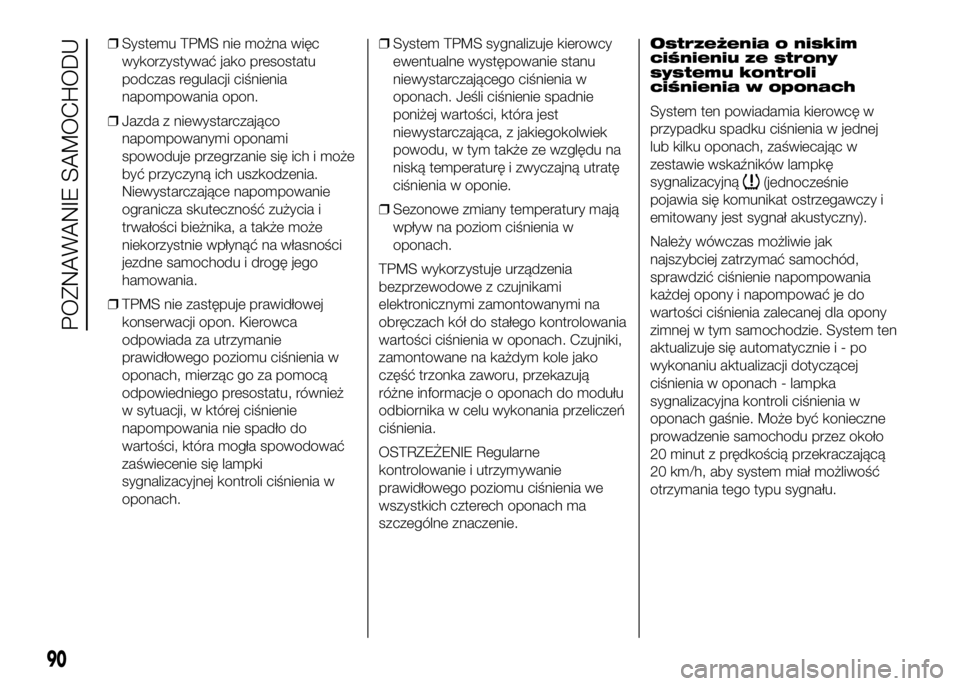

❒Systemu TPMS nie można więc
wykorzystywać jako presostatu
podczas regulacji ciśnienia
napompowania opon.
❒Jazda z niewystarczająco
napompowanymi oponami
spowoduje przegrzanie się ich i może
być przyczyną ich uszkodzenia.
Niewystarczające napompowanie
ogranicza skuteczność zużycia i
trwałości bieżnika, a także może
niekorzystnie wpłynąć na własności
jezdne samochodu i drogę jego
hamowania.
❒TPMS nie zastępuje prawidłowej
konserwacji opon. Kierowca
odpowiada za utrzymanie
prawidłowego poziomu ciśnienia w
oponach, mierząc go za pomocą
odpowiedniego presostatu, również
w sytuacji, w której ciśnienie
napompowania nie spadło do
wartości, która mogła spowodować
zaświecenie się lampki
sygnalizacyjnej kontroli ciśnienia w
oponach.❒System TPMS sygnalizuje kierowcy
ewentualne występowanie stanu
niewystarczającego ciśnienia w
oponach. Jeśli ciśnienie spadnie
poniżej wartości, która jest
niewystarczająca, z jakiegokolwiek
powodu, w tym także ze względu na
niską temperaturę i zwyczajną utratę
ciśnienia w oponie.
❒Sezonowe zmiany temperatury mają
wpływ na poziom ciśnienia w
oponach.
TPMS wykorzystuje urządzenia
bezprzewodowe z czujnikami
elektronicznymi zamontowanymi na
obręczach kół do stałego kontrolowania
wartości ciśnienia w oponach. Czujniki,
zamontowane na każdym kole jako
część trzonka zaworu, przekazują
różne informacje o oponach do modułu
odbiornika w celu wykonania przeliczeń
ciśnienia.
OSTRZEŻENIE Regularne
kontrolowanie i utrzymywanie
prawidłowego poziomu ciśnienia we
wszystkich czterech oponach ma
szczególne znaczenie.Ostrzeżenia o niskim
ciśnieniu ze strony
systemu kontroli
ciśnienia w oponach
System ten powiadamia kierowcę w
przypadku spadku ciśnienia w jednej
lub kilku oponach, zaświecając w
zestawie wskaźników lampkę
sygnalizacyjną
(jednocześnie
pojawia się komunikat ostrzegawczy i
emitowany jest sygnał akustyczny).
Należy wówczas możliwie jak
najszybciej zatrzymać samochód,
sprawdzić ciśnienie napompowania
każdej opony i napompować je do
wartości ciśnienia zalecanej dla opony
zimnej w tym samochodzie. System ten
aktualizuje się automatyczniei-po
wykonaniu aktualizacji dotyczącej
ciśnienia w oponach - lampka
sygnalizacyjna kontroli ciśnienia w
oponach gaśnie. Może być konieczne
prowadzenie samochodu przez około
20 minut z prędkością przekraczającą
20 km/h, aby system miał możliwość
otrzymania tego typu sygnału.
90
POZNAWANIE SAMOCHODU
Page 95 of 395

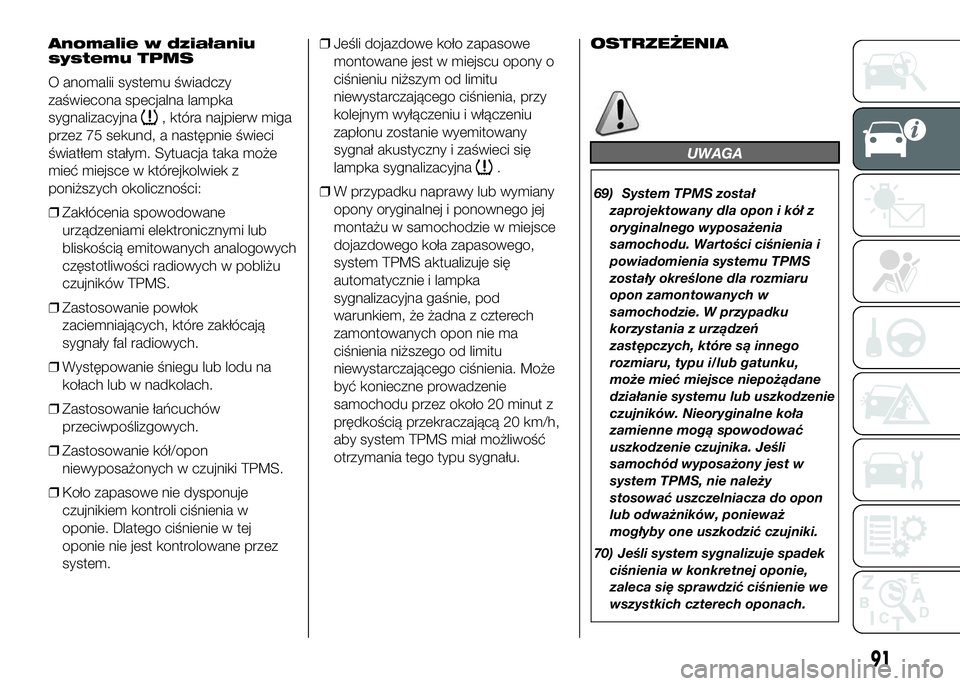

Anomalie w działaniu
systemu TPMS
O anomalii systemu świadczy
zaświecona specjalna lampka
sygnalizacyjna
, która najpierw miga
przez 75 sekund, a następnie świeci
światłem stałym. Sytuacja taka może
mieć miejsce w którejkolwiek z
poniższych okoliczności:
❒Zakłócenia spowodowane
urządzeniami elektronicznymi lub
bliskością emitowanych analogowych
częstotliwości radiowych w pobliżu
czujników TPMS.
❒Zastosowanie powłok
zaciemniających, które zakłócają
sygnały fal radiowych.
❒Występowanie śniegu lub lodu na
kołach lub w nadkolach.
❒Zastosowanie łańcuchów
przeciwpoślizgowych.
❒Zastosowanie kół/opon
niewyposażonych w czujniki TPMS.
❒Koło zapasowe nie dysponuje
czujnikiem kontroli ciśnienia w
oponie. Dlatego ciśnienie w tej
oponie nie jest kontrolowane przez
system.❒Jeśli dojazdowe koło zapasowe
montowane jest w miejscu opony o
ciśnieniu niższym od limitu
niewystarczającego ciśnienia, przy
kolejnym wyłączeniu i włączeniu
zapłonu zostanie wyemitowany
sygnał akustyczny i zaświeci się
lampka sygnalizacyjna
.
❒W przypadku naprawy lub wymiany
opony oryginalnej i ponownego jej
montażu w samochodzie w miejsce
dojazdowego koła zapasowego,
system TPMS aktualizuje się
automatycznie i lampka
sygnalizacyjna gaśnie, pod
warunkiem, że żadna z czterech
zamontowanych opon nie ma
ciśnienia niższego od limitu
niewystarczającego ciśnienia. Może
być konieczne prowadzenie
samochodu przez około 20 minut z
prędkością przekraczającą 20 km/h,
aby system TPMS miał możliwość
otrzymania tego typu sygnału.OSTRZEŻENIAUWAGA
69) System TPMS został
zaprojektowany dla opon i kół z
oryginalnego wyposażenia
samochodu. Wartości ciśnienia i
powiadomienia systemu TPMS
zostały określone dla rozmiaru
opon zamontowanych w
samochodzie. W przypadku
korzystania z urządzeń
zastępczych, które są innego
rozmiaru, typu i/lub gatunku,
może mieć miejsce niepożądane
działanie systemu lub uszkodzenie
czujników. Nieoryginalne koła
zamienne mogą spowodować
uszkodzenie czujnika. Jeśli
samochód wyposażony jest w
system TPMS, nie należy
stosować uszczelniacza do opon
lub odważników, ponieważ
mogłyby one uszkodzić czujniki.
70) Jeśli system sygnalizuje spadek
ciśnienia w konkretnej oponie,
zaleca się sprawdzić ciśnienie we
wszystkich czterech oponach.
91
Page 96 of 395

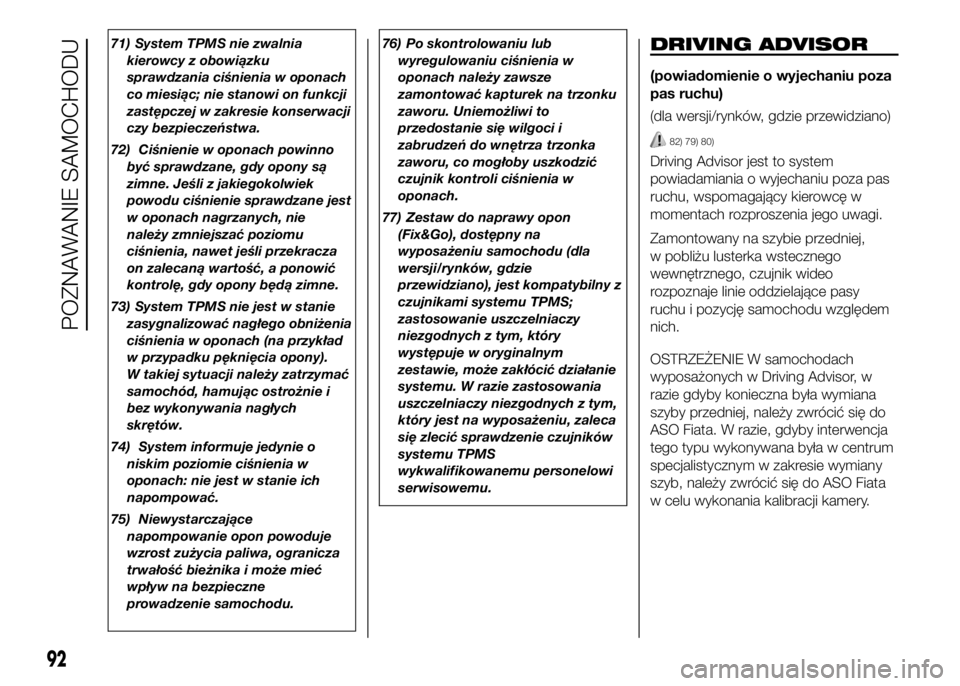

71) System TPMS nie zwalnia
kierowcy z obowiązku
sprawdzania ciśnienia w oponach
co miesiąc; nie stanowi on funkcji
zastępczej w zakresie konserwacji
czy bezpieczeństwa.
72) Ciśnienie w oponach powinno
być sprawdzane, gdy opony są
zimne. Jeśli z jakiegokolwiek
powodu ciśnienie sprawdzane jest
w oponach nagrzanych, nie
należy zmniejszać poziomu
ciśnienia, nawet jeśli przekracza
on zalecaną wartość, a ponowić
kontrolę, gdy opony będą zimne.
73) System TPMS nie jest w stanie
zasygnalizować nagłego obniżenia
ciśnienia w oponach (na przykład
w przypadku pęknięcia opony).
W takiej sytuacji należy zatrzymać
samochód, hamując ostrożnie i
bez wykonywania nagłych
skrętów.
74) System informuje jedynie o
niskim poziomie ciśnienia w
oponach: nie jest w stanie ich
napompować.
75) Niewystarczające
napompowanie opon powoduje
wzrost zużycia paliwa, ogranicza
trwałość bieżnika i może mieć
wpływ na bezpieczne
prowadzenie samochodu.76) Po skontrolowaniu lub
wyregulowaniu ciśnienia w
oponach należy zawsze
zamontować kapturek na trzonku
zaworu. Uniemożliwi to
przedostanie się wilgoci i
zabrudzeń do wnętrza trzonka
zaworu, co mogłoby uszkodzić
czujnik kontroli ciśnienia w
oponach.
77) Zestaw do naprawy opon
(Fix&Go), dostępny na
wyposażeniu samochodu (dla
wersji/rynków, gdzie
przewidziano), jest kompatybilny z
czujnikami systemu TPMS;
zastosowanie uszczelniaczy
niezgodnych z tym, który
występuje w oryginalnym
zestawie, może zakłócić działanie
systemu. W razie zastosowania
uszczelniaczy niezgodnych z tym,
który jest na wyposażeniu, zaleca
się zlecić sprawdzenie czujników
systemu TPMS
wykwalifikowanemu personelowi
serwisowemu.DRIVING ADVISOR
(powiadomienie o wyjechaniu poza
pas ruchu)
(dla wersji/rynków, gdzie przewidziano)
82) 79) 80)
Driving Advisor jest to system
powiadamiania o wyjechaniu poza pas
ruchu, wspomagający kierowcę w
momentach rozproszenia jego uwagi.
Zamontowany na szybie przedniej,
w pobliżu lusterka wstecznego
wewnętrznego, czujnik wideo
rozpoznaje linie oddzielające pasy
ruchu i pozycję samochodu względem
nich.
OSTRZEŻENIE W samochodach
wyposażonych w Driving Advisor, w
razie gdyby konieczna była wymiana
szyby przedniej, należy zwrócić się do
ASO Fiata. W razie, gdyby interwencja
tego typu wykonywana była w centrum
specjalistycznym w zakresie wymiany
szyb, należy zwrócić się do ASO Fiata
w celu wykonania kalibracji kamery.
92
POZNAWANIE SAMOCHODU
Page 162 of 395

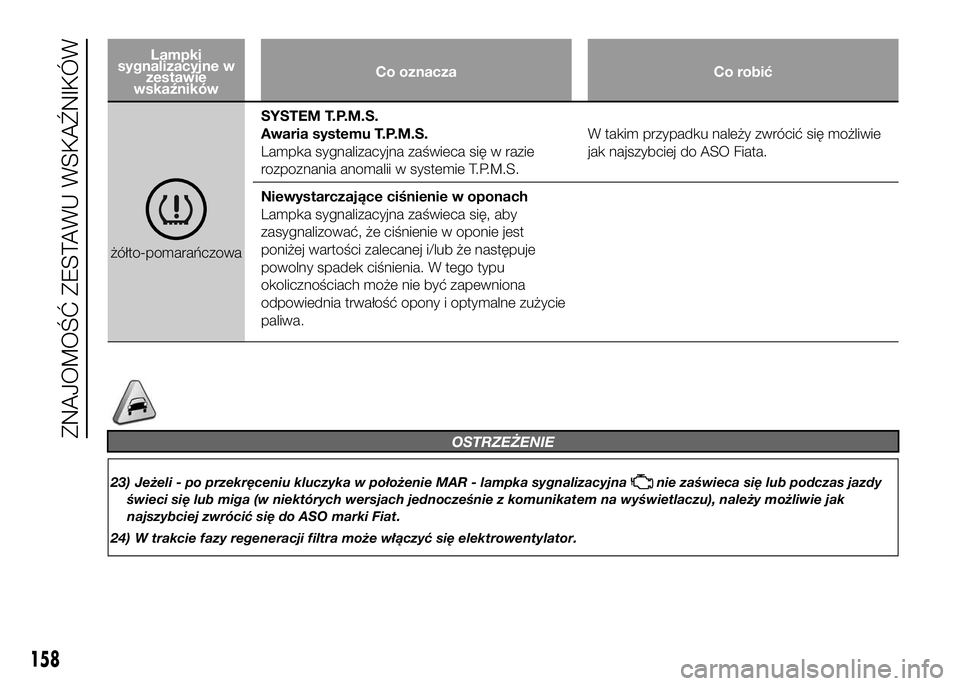

Lampki
sygnalizacyjne w
zestawie
wskaźnikówCo oznacza Co robić
żółto-pomarańczowaSYSTEM T.P.M.S.
Awaria systemu T.P.M.S.
Lampka sygnalizacyjna zaświeca się w razie
rozpoznania anomalii w systemie T.P.M.S.W takim przypadku należy zwrócić się możliwie
jak najszybciej do ASO Fiata.
Niewystarczające ciśnienie w oponach
Lampka sygnalizacyjna zaświeca się, aby
zasygnalizować, że ciśnienie w oponie jest
poniżej wartości zalecanej i/lub że następuje
powolny spadek ciśnienia. W tego typu
okolicznościach może nie być zapewniona
odpowiednia trwałość opony i optymalne zużycie
paliwa.
OSTRZEŻENIE
23) Jeżeli - po przekręceniu kluczyka w położenie MAR - lampka sygnalizacyjnanie zaświeca się lub podczas jazdy
świeci się lub miga (w niektórych wersjach jednocześnie z komunikatem na wyświetlaczu), należy możliwie jak
najszybciej zwrócić się do ASO marki Fiat.
24) W trakcie fazy regeneracji filtra może włączyć się elektrowentylator.
158
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW
Page 201 of 395

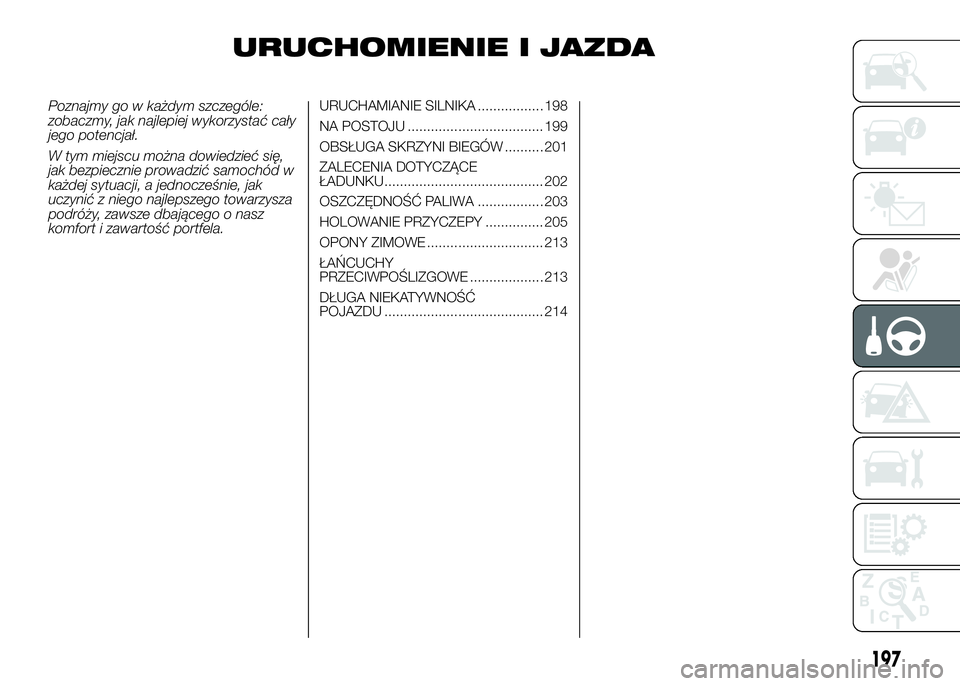

URUCHOMIENIE I JAZDA
Poznajmy go w każdym szczególe:
zobaczmy, jak najlepiej wykorzystać cały
jego potencjał.
W tym miejscu można dowiedzieć się,
jak bezpiecznie prowadzić samochód w
każdej sytuacji, a jednocześnie, jak
uczynić z niego najlepszego towarzysza
podróży, zawsze dbającego o nasz
komfort i zawartość portfela.URUCHAMIANIE SILNIKA ................. 198
NA POSTOJU ................................... 199
OBSŁUGA SKRZYNI BIEGÓW .......... 201
ZALECENIA DOTYCZĄCE
ŁADUNKU......................................... 202
OSZCZĘDNOŚĆ PALIWA ................. 203
HOLOWANIE PRZYCZEPY ............... 205
OPONY ZIMOWE .............................. 213
ŁAŃCUCHY
PRZECIWPOŚLIZGOWE ................... 213
DŁUGA NIEKATYWNOŚĆ
POJAZDU ......................................... 214
197
Page 207 of 395

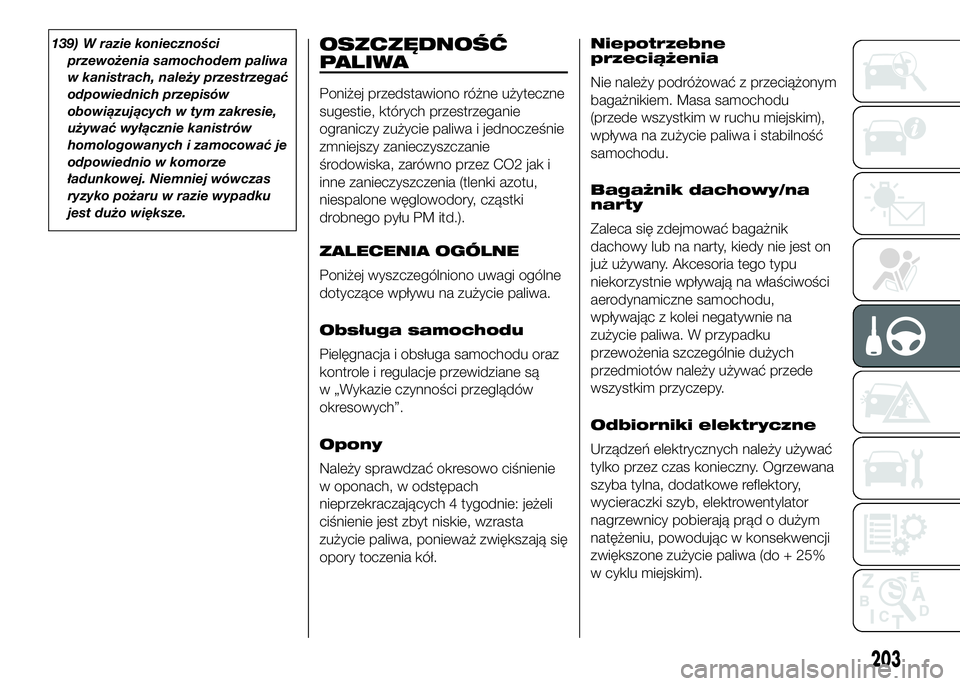

139) W razie konieczności
przewożenia samochodem paliwa
w kanistrach, należy przestrzegać
odpowiednich przepisów
obowiązujących w tym zakresie,
używać wyłącznie kanistrów
homologowanych i zamocować je
odpowiednio w komorze
ładunkowej. Niemniej wówczas
ryzyko pożaru w razie wypadku
jest dużo większe.OSZCZĘDNOŚĆ
PALIWA
Poniżej przedstawiono różne użyteczne
sugestie, których przestrzeganie
ograniczy zużycie paliwa i jednocześnie
zmniejszy zanieczyszczanie
środowiska, zarówno przez CO2 jak i
inne zanieczyszczenia (tlenki azotu,
niespalone węglowodory, cząstki
drobnego pyłu PM itd.).
ZALECENIA OGÓLNE
Poniżej wyszczególniono uwagi ogólne
dotyczące wpływu na zużycie paliwa.
Obsługa samochodu
Pielęgnacja i obsługa samochodu oraz
kontrole i regulacje przewidziane są
w „Wykazie czynności przeglądów
okresowych”.
Opony
Należy sprawdzać okresowo ciśnienie
w oponach, w odstępach
nieprzekraczających 4 tygodnie: jeżeli
ciśnienie jest zbyt niskie, wzrasta
zużycie paliwa, ponieważ zwiększają się
opory toczenia kół.Niepotrzebne
przeciążenia
Nie należy podróżować z przeciążonym
bagażnikiem. Masa samochodu
(przede wszystkim w ruchu miejskim),
wpływa na zużycie paliwa i stabilność
samochodu.
Bagażnik dachowy/na
narty
Zaleca się zdejmować bagażnik
dachowy lub na narty, kiedy nie jest on
już używany. Akcesoria tego typu
niekorzystnie wpływają na właściwości
aerodynamiczne samochodu,
wpływając z kolei negatywnie na
zużycie paliwa. W przypadku
przewożenia szczególnie dużych
przedmiotów należy używać przede
wszystkim przyczepy.
Odbiorniki elektryczne
Urządzeń elektrycznych należy używać
tylko przez czas konieczny. Ogrzewana
szyba tylna, dodatkowe reflektory,
wycieraczki szyb, elektrowentylator
nagrzewnicy pobierają prąd o dużym
natężeniu, powodując w konsekwencji
zwiększone zużycie paliwa (do + 25%
w cyklu miejskim).
203
