ZAKRETNO SJEDALO S
POJASOM
(za tržišta gdje je u ponudi)
Opremljeno je sa sigurnosnim pojasom
u tri točke, sl. 17, dva podesiva naslona
za ruku (za podešavanje, pogledajte
”Sjedalo s podesivim naslonima za
ruku”) i po visini podesivim naslonom
za glavu (za podešavanje, pogledajte
”Nasloni za glavu”).
11)
Podešavanje nagiba
naslona sjedala

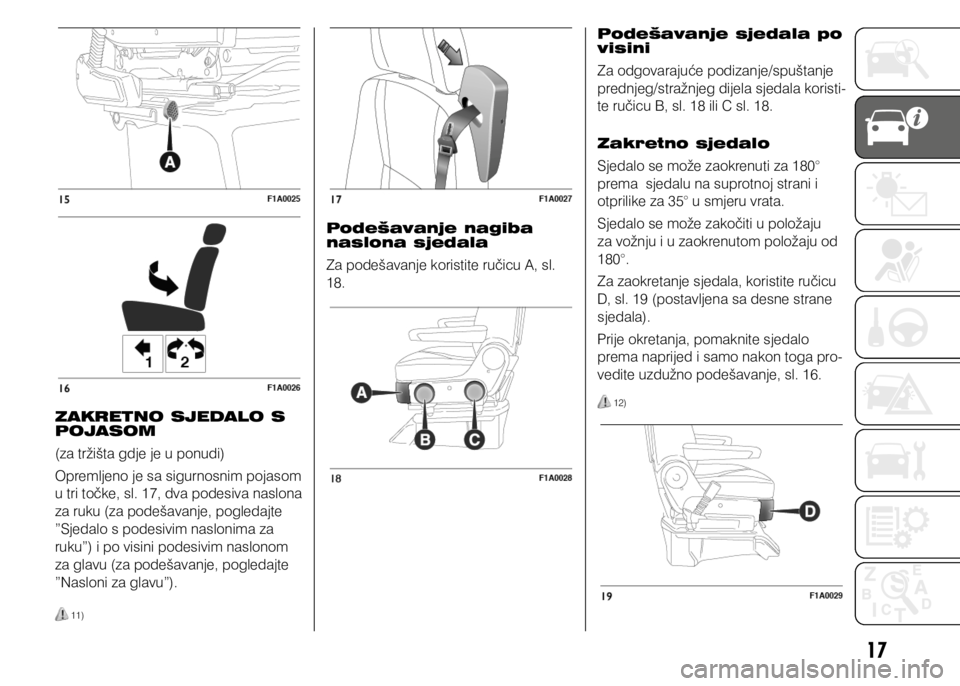

Za podešavanje koristite ručicu A, sl.
18.Podešavanje sjedala po
visini
Za odgovarajuće podizanje/spuštanje
prednjeg/stražnjeg dijela sjedala koristi-
te ručicu B, sl. 18 ili C sl. 18.
Zakretno sjedalo
Sjedalo se može zaokrenuti za 180°
prema sjedalu na suprotnoj strani i
otprilike za 35° u smjeru vrata.
Sjedalo se može zakočiti u položaju
za vožnju i u zaokrenutom položaju od
180°.
Za zaokretanje sjedala, koristite ručicu
D, sl. 19 (postavljena sa desne strane
sjedala).
Prije okretanja, pomaknite sjedalo
prema naprijed i samo nakon toga pro
-
vedite uzdužno podešavanje, sl. 16.
12)

18

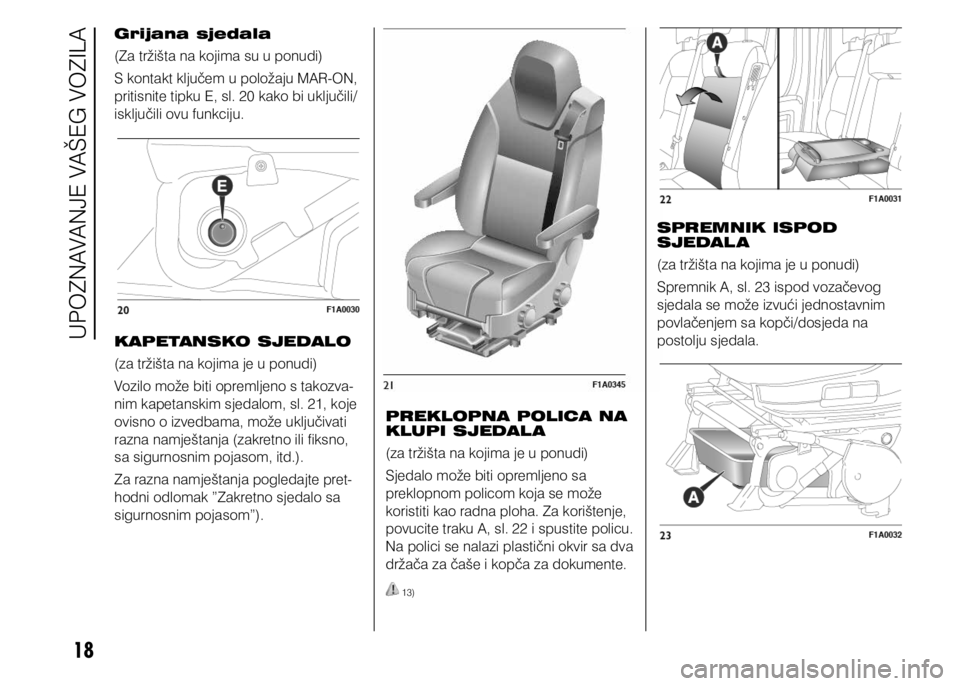

Grijana sjedala
(Za tržišta na kojima su u ponudi)
S kontakt ključem u položaju MAR-ON,
pritisnite tipku E, sl. 20 kako bi uključili/
isključili ovu funkciju.
KAPETANSKO SJEDALO
(za tržišta na kojima je u ponudi)
Vozilo može biti opremljeno s takozva-
nim kapetanskim sjedalom, sl. 21, koje
ovisno o izvedbama, može uključivati
razna namještanja (zakretno ili fiksno,
sa sigurnosnim pojasom, itd.).
Za razna namještanja pogledajte pret -
hodni odlomak ”Zakretno sjedalo sa
sigurnosnim pojasom”).
UPOZORENJE PREKLOPNA POLICA NA
KLUPI SJEDAL A
(za tržišta na kojima je u ponudi)
Sjedalo može biti opremljeno sa
preklopnom policom koja se može
koristiti kao radna ploha. Za korištenje,
povucite traku A, sl. 22 i spustite policu.
Na polici se nalazi plastični okvir sa dva
držača za čaše i kopča za dokumente.
13)
SPREMNIK ISPOD
SJEDAL A
(za tržišta na kojima je u ponudi)
Spremnik A, sl. 23 ispod vozačevog
sjedala se može izvući jednostavnim
povlačenjem sa kopči/dosjeda na
postolju sjedala.
UPOZNAVANJE VAŠEG VOZILA

19
SPREMNIK
ISPOD SJEDAL A
SA PL ASTIČNIM
POKLOPCEM
(za tržišta na kojima je u ponudi)

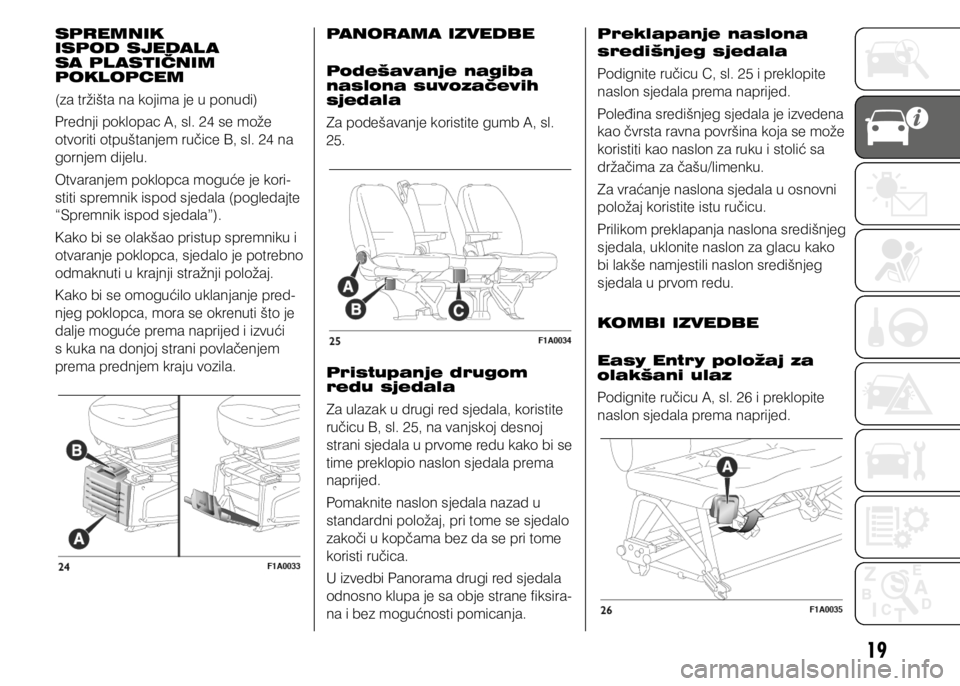

Prednji poklopac A, sl. 24 se može
otvoriti otpuštanjem ručice B, sl. 24 na
gornjem dijelu.
Otvaranjem poklopca moguće je kori-
stiti spremnik ispod sjedala (pogledajte
“Spremnik ispod sjedala”).
Kako bi se olakšao pristup spremniku i
otvaranje poklopca, sjedalo je potrebno
odmaknuti u krajnji stražnji položaj.
Kako bi se omogućilo uklanjanje pred -
njeg poklopca, mora se okrenuti što je
dalje moguće prema naprijed i izvući
s kuka na donjoj strani povlačenjem
prema prednjem kraju vozila. PANORAMA IZVEDBE
Podešavanje nagiba
naslona suvozačevih
sjedala
Za podešavanje koristite gumb A, sl.
25.
Pristupanje drugom
redu sjedala
Za ulazak u drugi red sjedala, koristite
ručicu B, sl. 25, na vanjskoj desnoj
strani sjedala u prvome redu kako bi se
time preklopio naslon sjedala prema
naprijed.
Pomaknite naslon sjedala nazad u
standardni položaj, pri tome se sjedalo
zakoči u kopčama bez da se pri tome
koristi ručica.
U izvedbi Panorama drugi red sjedala
odnosno klupa je sa obje strane fiksira
-
na i bez mogućnosti pomicanja. Preklapanje naslona
središnjeg sjedala
Podignite ručicu C, sl. 25 i preklopite
naslon sjedala prema naprijed.
Poleđina središnjeg sjedala je izvedena
kao čvrsta ravna površina koja se može
koristiti kao naslon za ruku i stolić sa
držačima za čašu/limenku.
Za vraćanje naslona sjedala u osnovni
položaj koristite istu ručicu.
Prilikom preklapanja naslona središnjeg
sjedala, uklonite naslon za glacu kako
bi lakše namjestili naslon središnjeg
sjedala u prvom redu.
KOMBI IZVEDBE
Easy Entry položaj za
olakšani ulaz
Podignite ručicu A, sl. 26 i preklopite
naslon sjedala prema naprijed.

20

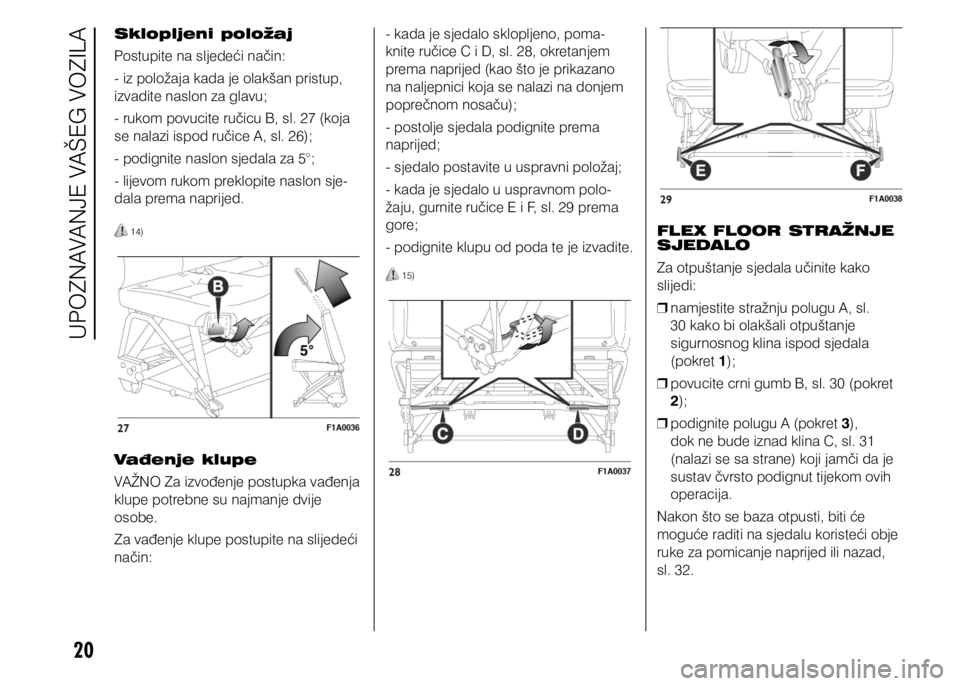

Sklopljeni položaj
Postupite na sljedeći način:
- iz položaja kada je olakšan pristup,
izvadite naslon za glavu;
- rukom povucite ručicu B, sl. 27 (koja
se nalazi ispod ručice A, sl. 26);
- podignite naslon sjedala za 5°;
- lijevom rukom preklopite naslon sje-
dala prema naprijed.
14)
Vađenje klupe
VAŽNO Za izvođenje postupka vađenja
klupe potrebne su najmanje dvije
osobe.
Za vađenje klupe postupite na slijedeći
način: - kada je sjedalo sklopljeno, poma
-
knite ručice C i D, sl. 28, okretanjem
prema naprijed (kao što je prikazano
na naljepnici koja se nalazi na donjem
poprečnom nosaču);
- postolje sjedala podignite prema
naprijed;
- sjedalo postavite u uspravni položaj;
- kada je sjedalo u uspravnom polo -
žaju, gurnite ručice E i F, sl. 29 prema
gore;
- podignite klupu od poda te je izvadite.
15)
FLEX FLOOR STRAŽNJE
SJEDALO
Za otpuštanje sjedala učinite kako
slijedi:

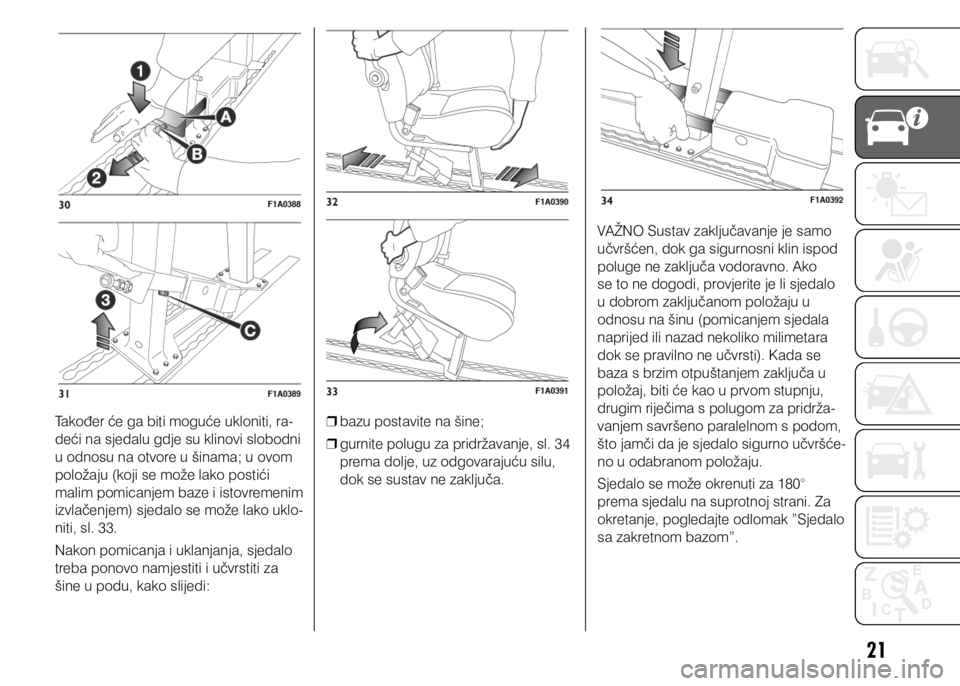

❒ namjestite stražnju polugu A, sl.
30 kako bi olakšali otpuštanje
sigurnosnog klina ispod sjedala
(pokret 1);

❒ povucite crni gumb B, sl. 30 (pokret
2);

❒ podignite polugu A (pokret 3),
dok ne bude iznad klina C, sl. 31
(nalazi se sa strane) koji jamči da je
sustav čvrsto podignut tijekom ovih
operacija.
Nakon što se baza otpusti, biti će
moguće raditi na sjedalu koristeći obje
ruke za pomicanje naprijed ili nazad,
sl. 32.
UPOZNAVANJE VAŠEG VOZILA

21
Također će ga biti moguće ukloniti, ra-
deći na sjedalu gdje su klinovi slobodni
u odnosu na otvore u šinama; u ovom
položaju (koji se može lako postići
malim pomicanjem baze i istovremenim
izvlačenjem) sjedalo se može lako uklo-
niti, sl. 33.
Nakon pomicanja i uklanjanja, sjedalo
treba ponovo namjestiti i učvrstiti za
šine u podu, kako slijedi:
❒ bazu postavite na šine;

❒ gurnite polugu za pridržavanje, sl. 34
prema dolje, uz odgovarajuću silu,
dok se sustav ne zaključa. VAŽNO Sustav zaključavanje je samo
učvršćen, dok ga sigurnosni klin ispod
poluge ne zaključa vodoravno. Ako
se to ne dogodi, provjerite je li sjedalo
u dobrom zaključanom položaju u
odnosu na šinu (pomicanjem sjedala
naprijed ili nazad nekoliko milimetara
dok se pravilno ne učvrsti). Kada se
baza s brzim otpuštanjem zaključa u
položaj, biti će kao u prvom stupnju,
drugim riječima s polugom za pridrža
-
vanjem savršeno paralelnom s podom,
što jamči da je sjedalo sigurno učvršće-
no u odabranom položaju.
Sjedalo se može okrenuti za 180°
prema sjedalu na suprotnoj strani. Za
okretanje, pogledajte odlomak ”Sjedalo
sa zakretnom bazom”.

22
KLUPA ZA ČETIRI
OSOBE
(za tržišta na kojima je u ponudi)
U specijalnim izvedbama, vozilo može
uključivati stražnju klupu za 4 osobe.

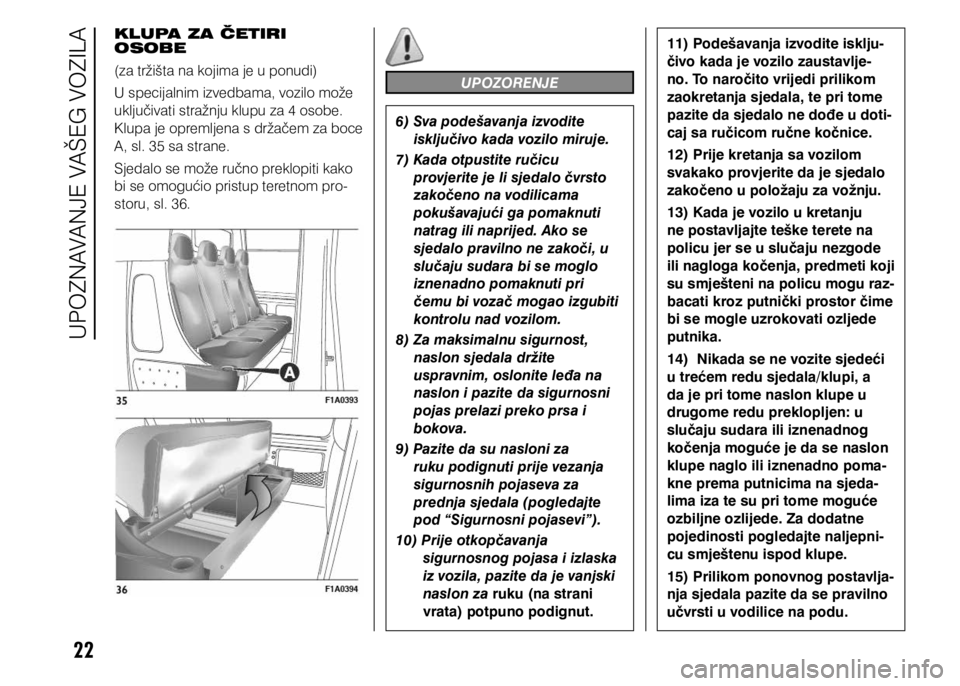

Klupa je opremljena s držačem za boce
A, sl. 35 sa strane.
Sjedalo se može ručno preklopiti kako
bi se omogućio pristup teretnom pro-
storu, sl. 36.
UPOZORENJE
6) Sva podešavanja izvodite isključivo kada vozilo miruje.
7) Kada otpustite ručicu provjerite je li sjedalo čvrsto
zakočeno na vodilicama
pokušavajući ga pomaknuti
natrag ili naprijed. Ako se
sjedalo pravilno ne zakoči, u
slučaju sudara bi se moglo
iznenadno pomaknuti pri
čemu bi vozač mogao izgubiti
kontrolu nad vozilom.
8) Za maksimalnu sigurnost, naslon sjedala držite
uspravnim, oslonite leđa na
naslon i pazite da sigurnosni
pojas prelazi preko prsa i
bokova.
9) Pazite da su nasloni za ruku podignuti prije vezanja
sigurnosnih pojaseva za
prednja sjedala (pogledajte
pod “Sigurnosni pojasevi”).
10) Prije otkopčavanja sigurnosnog pojasa i izlaska
iz vozila, pazite da je vanjski
naslon za ruku (na strani
vrata) potpuno podignut.
11) Podešavanja izvodite isklju-
čivo kada je vozilo zaustavlje -
no. To naročito vrijedi prilikom
zaokretanja sjedala, te pri tome
pazite da sjedalo ne dođe u doti -
caj sa ručicom ručne kočnice.
12) Prije kretanja sa vozilom
svakako provjerite da je sjedalo
zakočeno u položaju za vožnju.
13) Kada je vozilo u kretanju
ne postavljajte teške terete na
policu jer se u slučaju nezgode
ili nagloga kočenja, predmeti koji
su smješteni na policu mogu raz-
bacati kroz putnički prostor čime
bi se mogle uzrokovati ozljede
putnika.
14) Nikada se ne vozite sjedeći
u trećem redu sjedala/klupi, a
da je pri tome naslon klupe u
drugome redu preklopljen: u
slučaju sudara ili iznenadnog
kočenja moguće je da se naslon
klupe naglo ili iznenadno poma-
kne prema putnicima na sjeda-
lima iza te su pri tome moguće
ozbiljne ozlijede. Za dodatne
pojedinosti pogledajte naljepni -
cu smještenu ispod klupe.
15) Prilikom ponovnog postavlja -
nja sjedala pazite da se pravilno
učvrsti u vodilice na podu.
UPOZNAVANJE VAŠEG VOZILA

23
VAŽNO
2) Presvlake u Fiat Ducatu su oblikovane kako bi izdržale
trošenje tijekom normalne
uporabe vozila. Preporuča
Vam se da izbjegavate jaka
i/ili kontinuirana grebanja/
struganja dijelovima odjeće
kao što su metalne kopče,
zakovice, čičak “Velcro”
trake i sl. koji mogu svojim
djelovanjem dovesti do
kidanja tkanja, i oštećivanja
navlake.
NASLONI ZA GL AVU
PREDNJI
U određenim izvedbama nasloni za
glavu su podesivi po visini te se auto -
matski zakoče u željenom
položaju.
16)
Za podešavanje
naslona za glavu

❒ za podizanje: podignite naslon za
glavu dok ne začujete da se zakočio.

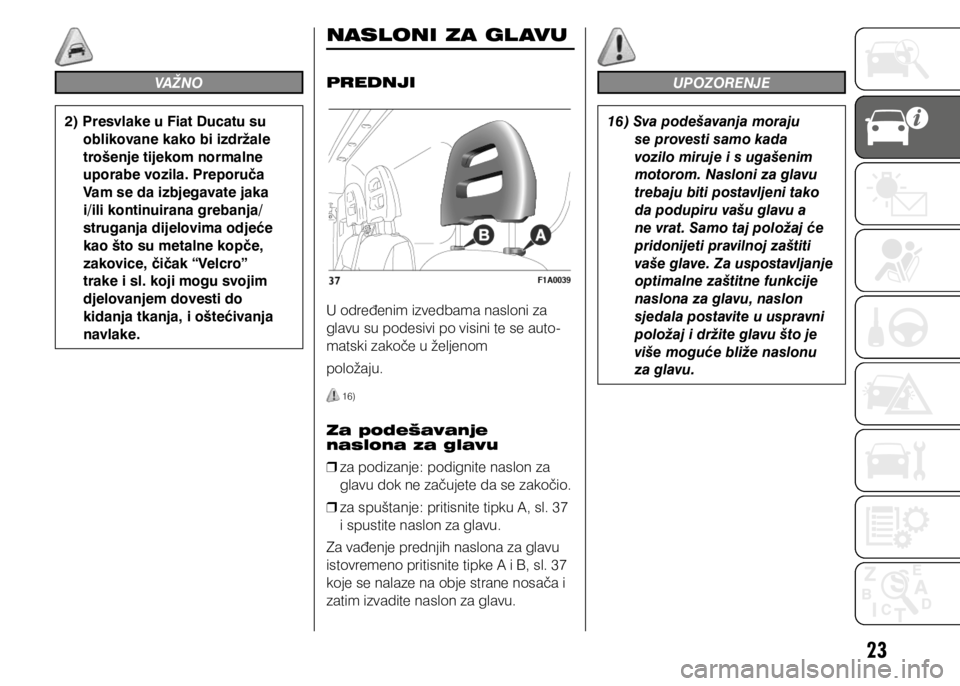

❒ za spuštanje: pritisnite tipku A, sl. 37
i spustite naslon za glavu.
Za vađenje prednjih naslona za glavu
istovremeno pritisnite tipke A i B, sl. 37
koje se nalaze na obje strane nosača i
zatim izvadite naslon za glavu.
UPOZORENJE
16) Sva podešavanja moraju se provesti samo kada
vozilo miruje i s ugašenim
motorom. Nasloni za glavu
trebaju biti postavljeni tako
da podupiru vašu glavu a
ne vrat. Samo taj položaj će
pridonijeti pravilnoj zaštiti
vaše glave. Za uspostavljanje
optimalne zaštitne funkcije
naslona za glavu, naslon
sjedala postavite u uspravni
položaj i držite glavu što je
više moguće bliže naslonu
za glavu.

24
UPRAVLJAČ

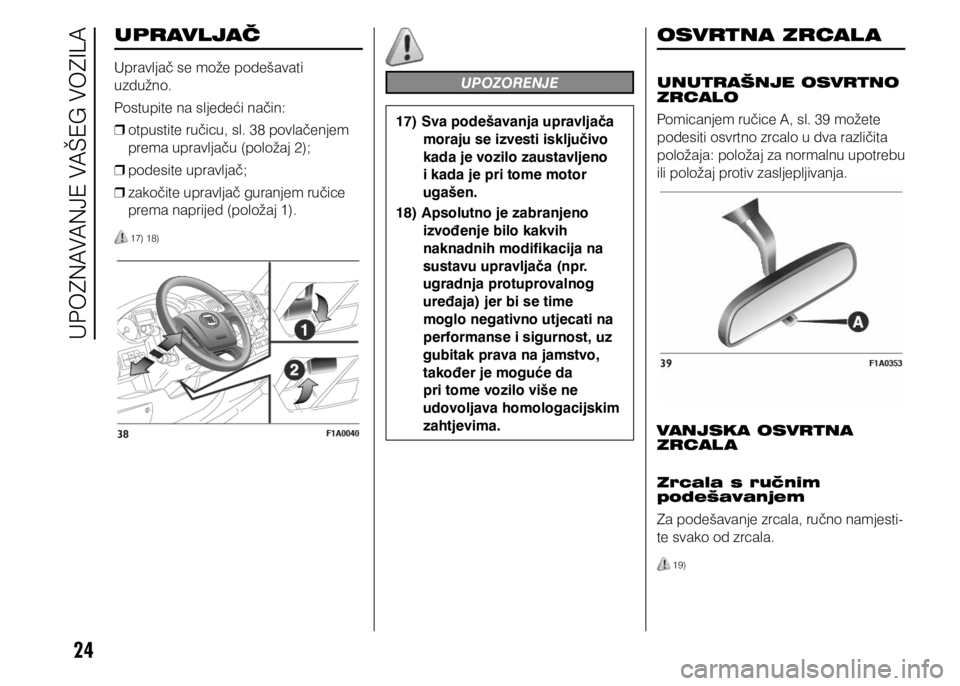

Upravljač se može podešavati
uzdužno.
Postupite na sljedeći način:

❒ otpustite ručicu, sl. 38 povlačenjem
prema upravljaču (položaj 2);

❒ podesite upravljač;

❒ zakočite upravljač guranjem ručice
prema naprijed (položaj 1).
17) 18)
UPOZORENJE
17) Sva podešavanja upravljača
moraju se izvesti isključivo
kada je vozilo zaustavljeno
i kada je pri tome motor
ugašen.
18) Apsolutno je zabranjeno izvođenje bilo kakvih
naknadnih modifikacija na
sustavu upravljača (npr.
ugradnja protuprovalnog
uređaja) jer bi se time
moglo negativno utjecati na
performanse i sigurnost, uz
gubitak prava na jamstvo,
također je moguće da
pri tome vozilo više ne
udovoljava homologacijskim
zahtjevima.
OSVRTNA ZRCAL A
UNUTRAŠNJE OSVRTNO
ZRCALO
Pomicanjem ručice A, sl. 39 možete
podesiti osvrtno zrcalo u dva različita
položaja: položaj za normalnu upotrebu
ili položaj protiv zasljepljivanja.
VANJSKA OSVRTNA
ZRCAL A
Zrcala s ručnim
podešavanjem
Za podešavanje zrcala, ručno namjesti -
te svako od zrcala.
19)
UPOZNAVANJE VAŠEG VOZILA

25
Zrcala s električkim
podešavanjem
Postupak podešavanja je moguće
izvesti sa kontakt ključem u položaju
MAR-ON.

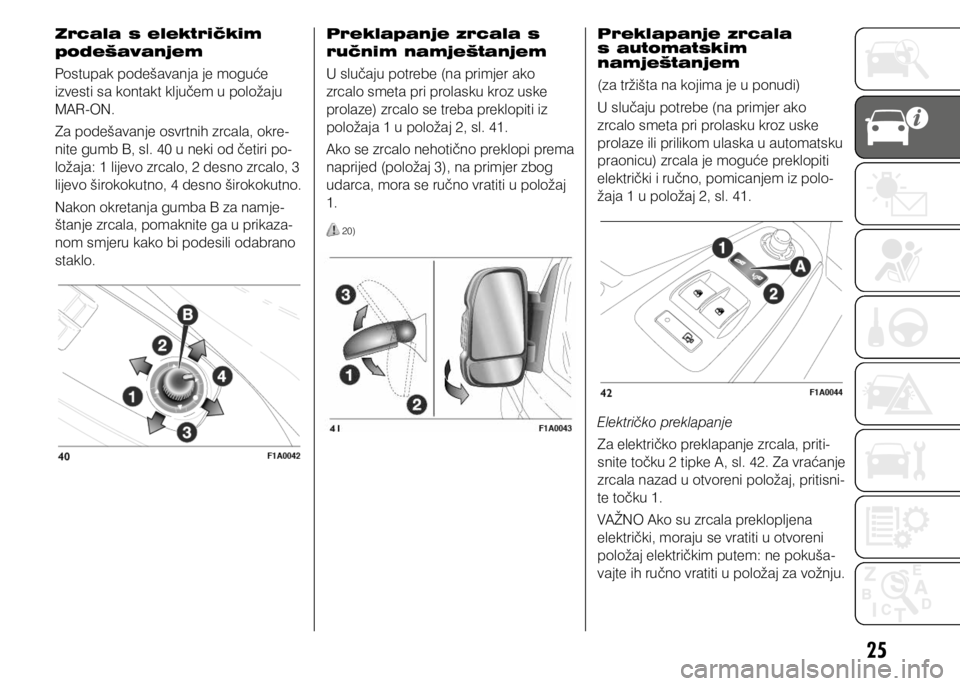

Za podešavanje osvrtnih zrcala, okre-
nite gumb B, sl. 40 u neki od četiri po -
ložaja: 1 lijevo zrcalo, 2 desno zrcalo, 3
lijevo širokokutno, 4 desno širokokutno.
Nakon okretanja gumba B za namje -
štanje zrcala, pomaknite ga u prikaza -
nom smjeru kako bi podesili odabrano
staklo.Preklapanje zrcala s
ručnim namještanjem
U slučaju potrebe (na primjer ako
zrcalo smeta pri prolasku kroz uske
prolaze) zrcalo se treba preklopiti iz
položaja 1 u položaj 2, sl. 41.
Ako se zrcalo nehotično preklopi prema
naprijed (položaj 3), na primjer zbog
udarca, mora se ručno vratiti u položaj
1.
20)
Preklapanje zrcala
s automatskim
namještanjem
(za tržišta na kojima je u ponudi)
U slučaju potrebe (na primjer ako
zrcalo smeta pri prolasku kroz uske
prolaze ili prilikom ulaska u automatsku
praonicu) zrcala je moguće preklopiti
električki i ručno, pomicanjem iz polo -
žaja 1 u položaj 2, sl. 41.
Električko preklapanje
Za električko preklapanje zrcala, priti -
snite točku 2 tipke A, sl. 42. Za vraćanje
zrcala nazad u otvoreni položaj, pritisni -
te točku 1.
VAŽNO Ako su zrcala preklopljena
električki, moraju se vratiti u otvoreni
položaj električkim putem: ne pokuša-
vajte ih ručno vratiti u položaj za vožnju.

26
Ručno preklapanje
Za ručno preklapanje zrcala, pomakni-
te ih iz položaja 1, sl. 41 u položaj 2.
Ako se zrcala preklope ručno, mogu
se vratiti u otvoreni položaj ručnim ili
električkim putem.
VAŽNO Za vraćanje zrcala električkim
putem u otvoreni položaj, pritisnite
točku 2 tipke A, sl. 42 dok se ne začuje
”klik”, te ponovo pritisnite točku 1.
Preklapanje prema naprijed
Zrcala se mogu ručno preklopiti prema
naprijed (položaj 3, sl. 41) ili ponovo
ručno dovesti u otvoreni položaj 2 ako
su nehotično preklopljena prema napri -
jed (na primjer zbog udarca).
Ako su zrcala ručno rotirana prema
naprijed zbog udarca, mogu se vratiti
u otvoreni položaj ručno ili električkim
putem.
Za vraćanje zrcala električkim putem
u otvoreni položaj, pritisnite točku 2,
tipke A, sl. 42 dok se začujete ”klik”, te
ponovo pritisnite točku 1 na tipki. VAŽNO Ako se zrcala nehotično ručno
preklope u položaj 3, sl. 41, zrcalo se
pomiče u međupoložaj. U tom slučaju,
ručno rotirajte zrcalo u položaj 1, nakon
toga pritisnite točku 2 tipke A, sl. 42
kako bi zrcalo vratili u položaj 2 dok ne
začujete ”klik”, te nakon toga pritisnite
točku 1 tipke kako bi ga vratili u položaj
1.
Odmagljivanje/
odmrzavanje
(za tržišta na kojima je u ponudi)
Zrcala su opremljena sa otpornicima
koji se aktiviraju kada se uključi grijač
stražnjeg stakla (pritiskom na tipku
).
VAŽNO Trajanje uključenosti ove funkci-
je je vremenski određeno i ugasiti će se
nakon nekoliko minuta.
UPOZORENJE
19) Kako je osvrtno zrcalo na strani vozača lagano
zakrivljeno, to lagano
mijenja osjećaj udaljenosti.
Nadalje, reflektirajuća
površina donjeg dijela zrcala
je zakrivljena kako bi se
povećalo vidno polje. Uslijed
toga je slika umanjena,
dajući osjećaj veće
udaljenosti nego što ona u
stvarnosti zaista jest.
20) Tijekom vožnje zrcala trebaju biti u položaju 1.
UPOZNAVANJE VAŠEG VOZILA
