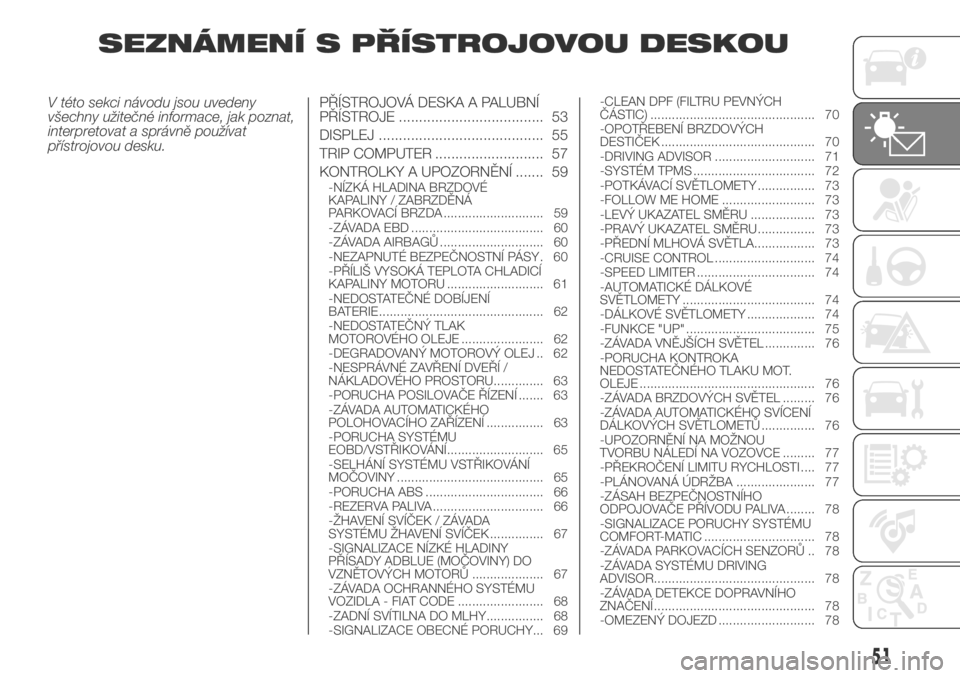

SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU
V této sekci návodu jsou uvedeny
všechny užitečné informace, jak poznat,
interpretovat a správně používat
přístrojovou desku.PŘÍSTROJOVÁ DESKA A PALUBNÍ
PŘÍSTROJE .................................... 53
DISPLEJ ......................................... 55
TRIP COMPUTER ........................... 57
KONTROLKY A UPOZORNĚNÍ ....... 59
-NÍZKÁ HLADINA BRZDOVÉ
KAPALINY / ZABRZDĚNÁ
PARKOVACÍ BRZDA ............................ 59
-ZÁVADA EBD ..................................... 60
-ZÁVADA AIRBAGŮ ............................. 60
-NEZAPNUTÉ BEZPEČNOSTNÍ PÁSY . 60
-PŘÍLIŠ VYSOKÁ TEPLOTA CHLADICÍ
KAPALINY MOTORU ........................... 61
-NEDOSTATEČNÉ DOBÍJENÍ
BATERIE.............................................. 62
-NEDOSTATEČNÝ TLAK
MOTOROVÉHO OLEJE ....................... 62
-DEGRADOVANÝ MOTOROVÝ OLEJ .. 62
-NESPRÁVNÉ ZAVŘENÍ DVEŘÍ /
NÁKLADOVÉHO PROSTORU.............. 63
-PORUCHA POSILOVAČE ŘÍZENÍ ....... 63
-ZÁVADA AUTOMATICKÉHO
POLOHOVACÍHO ZAŘÍZENÍ ................ 63
-PORUCHA SYSTÉMU
EOBD/VSTŘIKOVÁNÍ........................... 65
-SELHÁNÍ SYSTÉMU VSTŘIKOVÁNÍ
MOČOVINY ......................................... 65
-PORUCHA ABS ................................. 66
-REZERVA PALIVA............................... 66
-ŽHAVENÍ SVÍČEK / ZÁVADA
SYSTÉMU ŽHAVENÍ SVÍČEK ............... 67
-SIGNALIZACE NÍZKÉ HLADINY
PŘÍSADY ADBLUE (MOČOVINY) DO
VZNĚTOVÝCH MOTORŮ .................... 67
-ZÁVADA OCHRANNÉHO SYSTÉMU
VOZIDLA - FIAT CODE ........................ 68
-ZADNÍ SVÍTILNA DO MLHY................ 68
-SIGNALIZACE OBECNÉ PORUCHY... 69-CLEAN DPF (FILTRU PEVNÝCH
ČÁSTIC) .............................................. 70
-OPOTŘEBENÍ BRZDOVÝCH
DESTIČEK ........................................... 70
-DRIVING ADVISOR ............................ 71
-SYSTÉM TPMS .................................. 72
-POTKÁVACÍ SVĚTLOMETY ................ 73
-FOLLOW ME HOME .......................... 73
-LEVÝ UKAZATEL SMĚRU .................. 73
-PRAVÝ UKAZATEL SMĚRU................ 73
-PŘEDNÍ MLHOVÁ SVĚTLA................. 73
-CRUISE CONTROL ............................ 74
-SPEED LIMITER ................................. 74
-AUTOMATICKÉ DÁLKOVÉ
SVĚTLOMETY ..................................... 74
-DÁLKOVÉ SVĚTLOMETY ................... 74
-FUNKCE "UP" .................................... 75
-ZÁVADA VNĚJŠÍCH SVĚTEL .............. 76
-PORUCHA KONTROKA
NEDOSTATEČNÉHO TLAKU MOT.
OLEJE ................................................. 76
-ZÁVADA BRZDOVÝCH SVĚTEL ......... 76
-ZÁVADA AUTOMATICKÉHO SVÍCENÍ
DÁLKOVÝCH SVĚTLOMETŮ ............... 76
-UPOZORNĚNÍ NA MOŽNOU
TVORBU NÁLEDÍ NA VOZOVCE ......... 77
-PŘEKROČENÍ LIMITU RYCHLOSTI .... 77
-PLÁNOVANÁ ÚDRŽBA ...................... 77
-ZÁSAH BEZPEČNOSTNÍHO
ODPOJOVAČE PŘÍVODU PALIVA ........ 78
-SIGNALIZACE PORUCHY SYSTÉMU
COMFORT-MATIC ............................... 78
-ZÁVADA PARKOVACÍCH SENZORŮ .. 78
-ZÁVADA SYSTÉMU DRIVING
ADVISOR............................................. 78
-ZÁVADA DETEKCE DOPRAVNÍHO
ZNAČENÍ............................................. 78
-OMEZENÝ DOJEZD ........................... 78
51

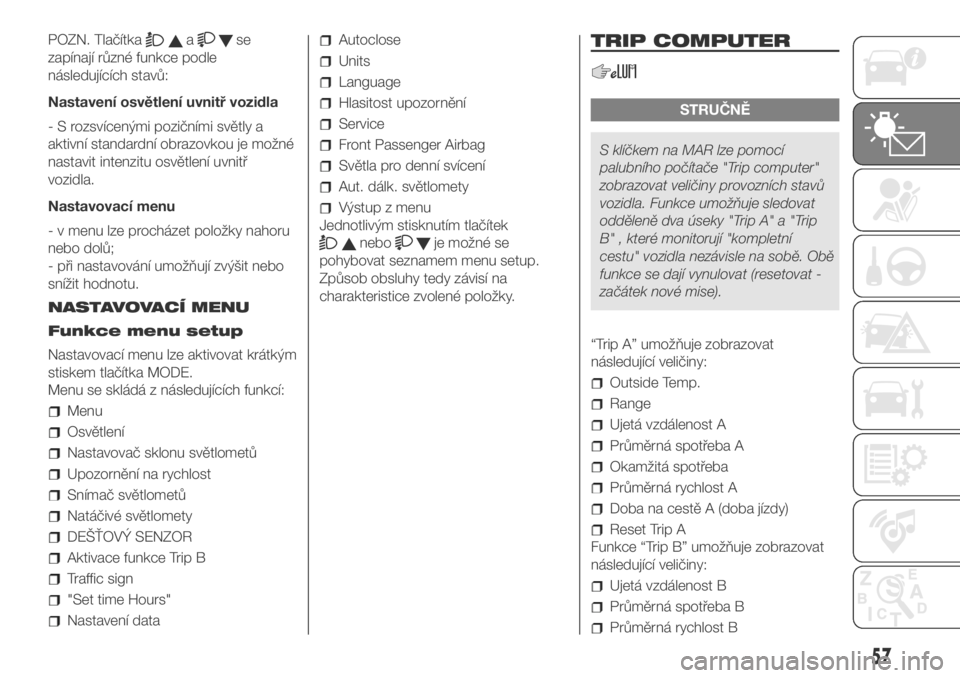

POZN. Tlačítkaase
zapínají různé funkce podle
následujících stavů:
Nastavení osvětlení uvnitř vozidla
- S rozsvícenými pozičními světly a
aktivní standardní obrazovkou je možné
nastavit intenzitu osvětlení uvnitř
vozidla.
Nastavovací menu
- v menu lze procházet položky nahoru
nebo dolů;
- při nastavování umožňují zvýšit nebo
snížit hodnotu.
NASTAVOVACÍ MENU
Funkce menu setup
Nastavovací menu lze aktivovat krátkým
stiskem tlačítka MODE.
Menu se skládá z následujících funkcí:
Menu
Osvětlení
Nastavovač sklonu světlometů
Upozornění na rychlost
Snímač světlometů
Natáčivé světlomety
DEŠŤOVÝ SENZOR
Aktivace funkce Trip B
Traffic sign
"Set time Hours"
Nastavení data
Autoclose
Units
Language
Hlasitost upozornění
Service
Front Passenger Airbag
Světla pro denní svícení
Aut. dálk. světlomety
Výstup z menu
Jednotlivým stisknutím tlačítek
neboje možné se
pohybovat seznamem menu setup.
Způsob obsluhy tedy závisí na
charakteristice zvolené položky.
TRIP COMPUTER
STRUČNĚ
S klíčkem na MAR lze pomocí
palubního počítače "Trip computer"
zobrazovat veličiny provozních stavů
vozidla. Funkce umožňuje sledovat
odděleně dva úseky "Trip A" a "Trip
B" , které monitorují "kompletní
cestu" vozidla nezávisle na sobě. Obě
funkce se dají vynulovat (resetovat -
začátek nové mise).
“Trip A” umožňuje zobrazovat
následující veličiny:
Outside Temp.
Range
Ujetá vzdálenost A
Průměrná spotřeba A
Okamžitá spotřeba
Průměrná rychlost A
Doba na cestě A (doba jízdy)
Reset Trip A
Funkce “Trip B” umožňuje zobrazovat
následující veličiny:
Ujetá vzdálenost B
Průměrná spotřeba B
Průměrná rychlost B
57

Význam Co dělat
červená
žlutá

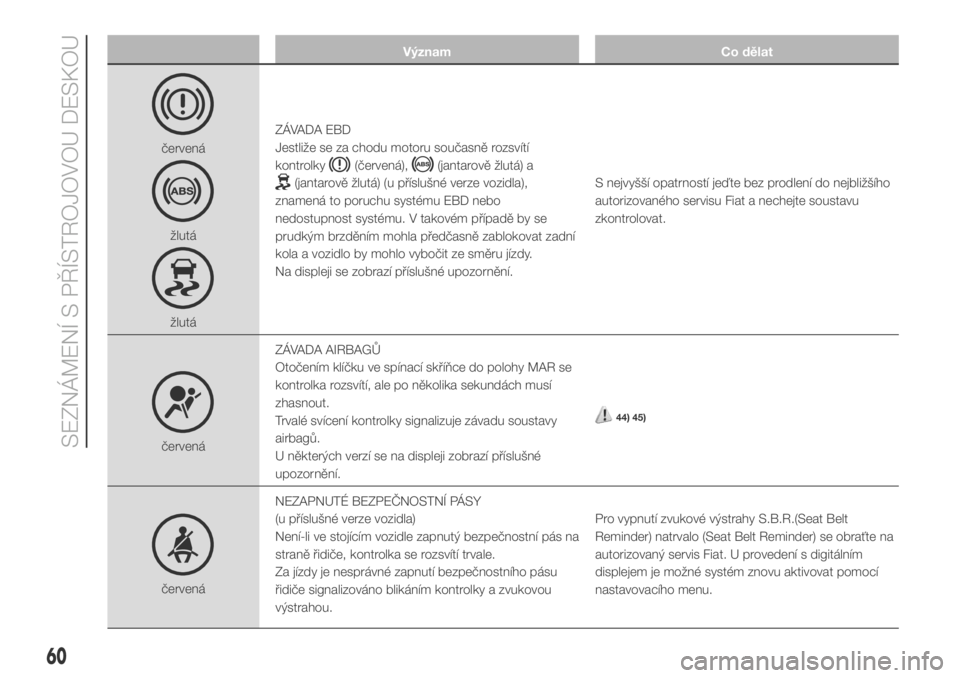

žlutáZÁVADA EBD
Jestliže se za chodu motoru současně rozsvítí
kontrolky
(červená),(jantarově žlutá) a
(jantarově žlutá) (u příslušné verze vozidla),
znamená to poruchu systému EBD nebo
nedostupnost systému. V takovém případě by se
prudkým brzděním mohla předčasně zablokovat zadní
kola a vozidlo by mohlo vybočit ze směru jízdy.
Na displeji se zobrazí příslušné upozornění.S nejvyšší opatrností jeďte bez prodlení do nejbližšího
autorizovaného servisu Fiat a nechejte soustavu
zkontrolovat.
červenáZÁVADA AIRBAGŮ
Otočením klíčku ve spínací skříňce do polohy MAR se
kontrolka rozsvítí, ale po několika sekundách musí
zhasnout.
Trvalé svícení kontrolky signalizuje závadu soustavy
airbagů.
U některých verzí se na displeji zobrazí příslušné
upozornění.
44) 45)
červenáNEZAPNUTÉ BEZPEČNOSTNÍ PÁSY
(u příslušné verze vozidla)
Není-li ve stojícím vozidle zapnutý bezpečnostní pás na
straně řidiče, kontrolka se rozsvítí trvale.
Za jízdy je nesprávné zapnutí bezpečnostního pásu
řidiče signalizováno blikáním kontrolky a zvukovou
výstrahou.Pro vypnutí zvukové výstrahy S.B.R.(Seat Belt
Reminder) natrvalo (Seat Belt Reminder) se obraťte na
autorizovaný servis Fiat. U provedení s digitálním
displejem je možné systém znovu aktivovat pomocí
nastavovacího menu.
60
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU

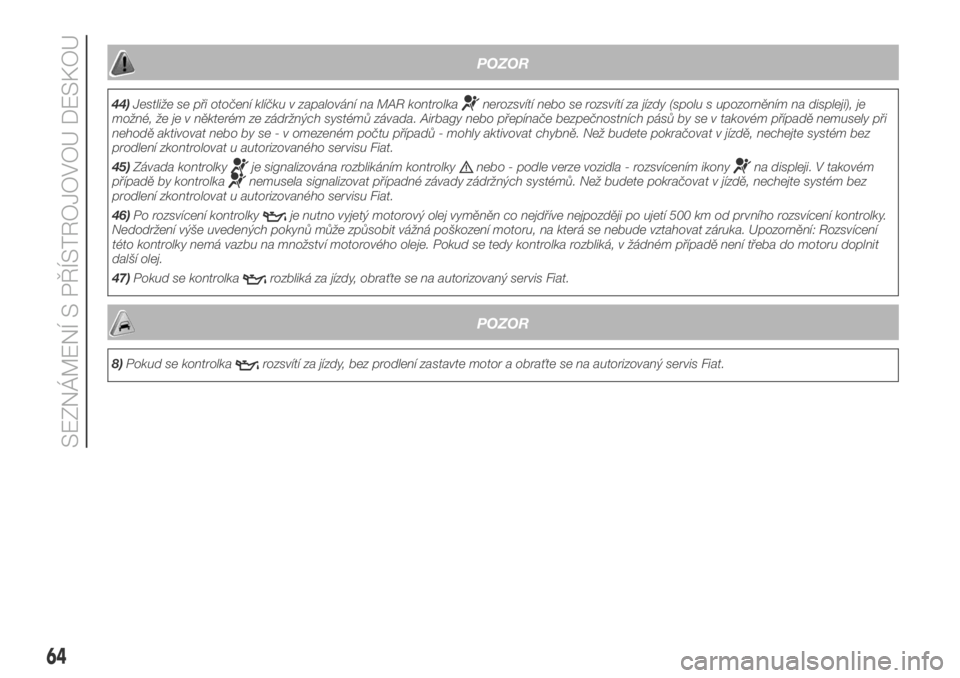

POZOR
44)Jestliže se při otočení klíčku v zapalování na MAR kontrolkanerozsvítí nebo se rozsvítí za jízdy (spolu s upozorněním na displeji), je
možné, že je v některém ze zádržných systémů závada. Airbagy nebo přepínače bezpečnostních pásů by se v takovém případě nemusely při
nehodě aktivovat nebo by se - v omezeném počtu případů - mohly aktivovat chybně. Než budete pokračovat v jízdě, nechejte systém bez
prodlení zkontrolovat u autorizovaného servisu Fiat.
45)Závada kontrolky
je signalizována rozblikáním kontrolkynebo - podle verze vozidla - rozsvícením ikonyna displeji. V takovém
případě by kontrolkanemusela signalizovat případné závady zádržných systémů. Než budete pokračovat v jízdě, nechejte systém bez
prodlení zkontrolovat u autorizovaného servisu Fiat.
46)Po rozsvícení kontrolky
je nutno vyjetý motorový olej vyměněn co nejdříve nejpozději po ujetí 500 km od prvního rozsvícení kontrolky.
Nedodržení výše uvedených pokynů může způsobit vážná poškození motoru, na která se nebude vztahovat záruka. Upozornění: Rozsvícení
této kontrolky nemá vazbu na množství motorového oleje. Pokud se tedy kontrolka rozbliká, v žádném případě není třeba do motoru doplnit
další olej.
47)Pokud se kontrolka
rozbliká za jízdy, obraťte se na autorizovaný servis Fiat.
POZOR
8)Pokud se kontrolkarozsvítí za jízdy, bez prodlení zastavte motor a obraťte se na autorizovaný servis Fiat.
64
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU

Význam Co dělat

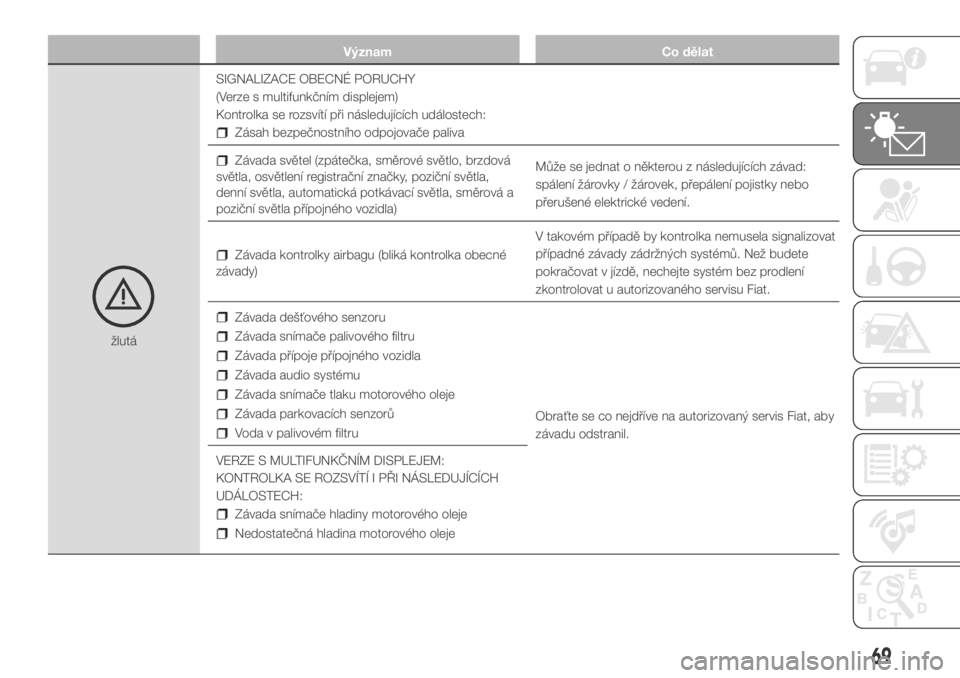

žlutáSIGNALIZACE OBECNÉ PORUCHY
(Verze s multifunkčním displejem)
Kontrolka se rozsvítí při následujících událostech:
Zásah bezpečnostního odpojovače paliva
Závada světel (zpátečka, směrové světlo, brzdová
světla, osvětlení registrační značky, poziční světla,
denní světla, automatická potkávací světla, směrová a
poziční světla přípojného vozidla)Může se jednat o některou z následujících závad:
spálení žárovky / žárovek, přepálení pojistky nebo
přerušené elektrické vedení.
Závada kontrolky airbagu (bliká kontrolka obecné
závady)V takovém případě by kontrolka nemusela signalizovat
případné závady zádržných systémů. Než budete
pokračovat v jízdě, nechejte systém bez prodlení
zkontrolovat u autorizovaného servisu Fiat.
Závada dešťového senzoru
Závada snímače palivového filtru
Závada přípoje přípojného vozidla
Závada audio systému
Závada snímače tlaku motorového oleje
Závada parkovacích senzorů
Voda v palivovém filtruObraťte se co nejdříve na autorizovaný servis Fiat, aby
závadu odstranil.
VERZE S MULTIFUNKČNÍM DISPLEJEM:
KONTROLKA SE ROZSVÍTÍ I PŘI NÁSLEDUJÍCÍCH
UDÁLOSTECH:
Závada snímače hladiny motorového oleje
Nedostatečná hladina motorového oleje
69

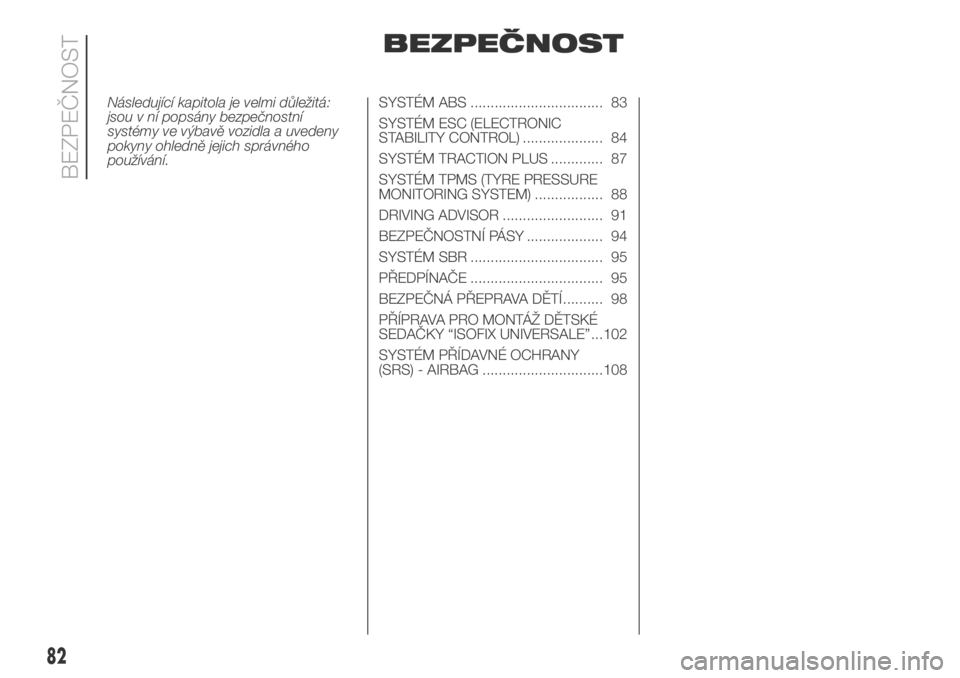

BEZPEČNOST
Následující kapitola je velmi důležitá:
jsou v ní popsány bezpečnostní
systémy ve výbavě vozidla a uvedeny
pokyny ohledně jejich správného
používání.SYSTÉM ABS ................................. 83
SYSTÉM ESC (ELECTRONIC
STABILITY CONTROL) .................... 84
SYSTÉM TRACTION PLUS ............. 87
SYSTÉM TPMS (TYRE PRESSURE
MONITORING SYSTEM) ................. 88
DRIVING ADVISOR ......................... 91
BEZPEČNOSTNÍ PÁSY ................... 94
SYSTÉM SBR ................................. 95
PŘEDPÍNAČE ................................. 95
BEZPEČNÁ PŘEPRAVA DĚTÍ .......... 98
PŘÍPRAVA PRO MONTÁŽ DĚTSKÉ
SEDAČKY “ISOFIX UNIVERSALE” ...102

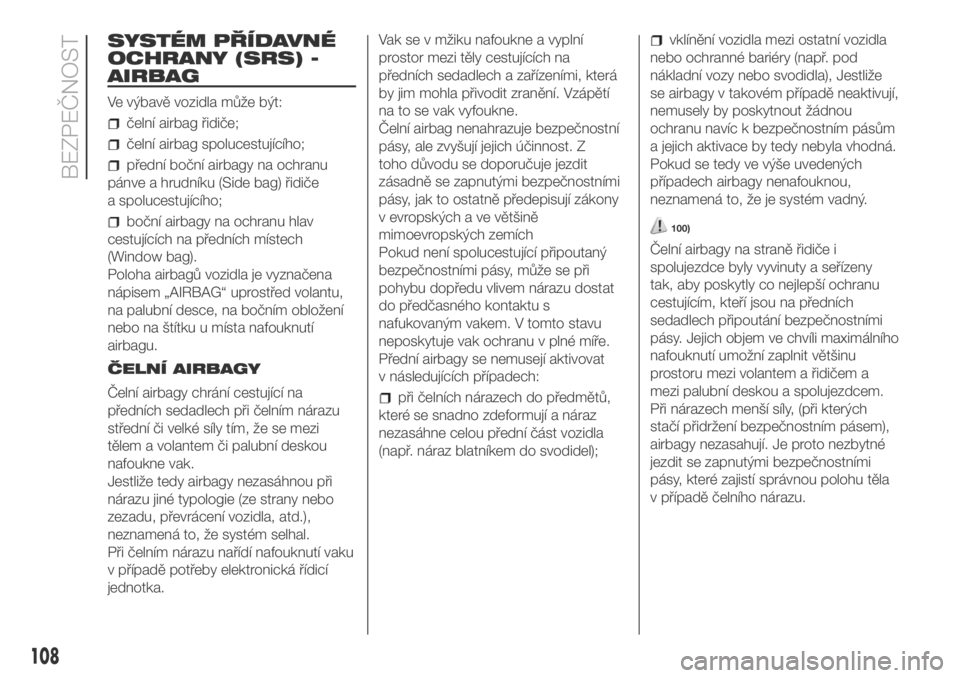

SYSTÉM PŘÍDAVNÉ OCHRANY
(SRS) - AIRBAG ..............................108
82
BEZPEČNOST

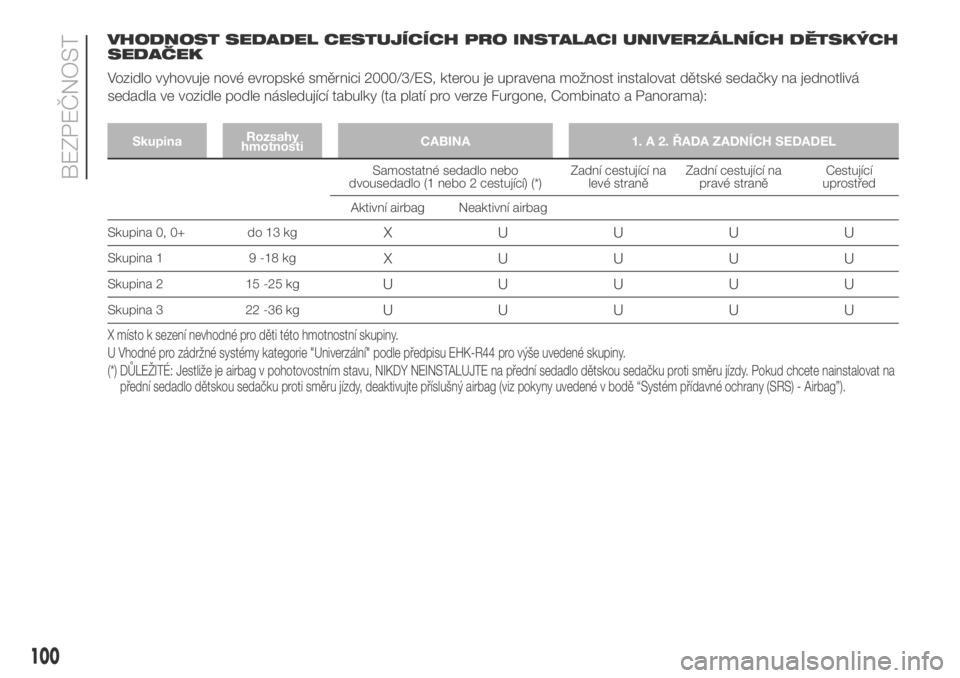

VHODNOST SEDADEL CESTUJÍCÍCH PRO INSTALACI UNIVERZÁLNÍCH DĚTSKÝCH
SEDAČEK
Vozidlo vyhovuje nové evropské směrnici 2000/3/ES, kterou je upravena možnost instalovat dětské sedačky na jednotlivá
sedadla ve vozidle podle následující tabulky (ta platí pro verze Furgone, Combinato a Panorama):
SkupinaRozsahy
hmotnostiCABINA 1. A 2. ŘADA ZADNÍCH SEDADEL
Samostatné sedadlo nebo
dvousedadlo (1 nebo 2 cestující) (*)Zadní cestující na
levé straněZadní cestující na
pravé straněCestující
uprostřed
Aktivní airbag Neaktivní airbag
Skupina 0, 0+ do 13 kg
X UUUU
Skupina 1 9 -18 kgX UUUU
Skupina 2 15 -25 kgUUUUU
Skupina 3 22 -36 kgUUUUU
X místo k sezení nevhodné pro děti této hmotnostní skupiny.
U Vhodné pro zádržné systémy kategorie "Univerzální" podle předpisu EHK-R44 pro výše uvedené skupiny.
(*) DŮLEŽITÉ: Jestliže je airbag v pohotovostním stavu, NIKDY NEINSTALUJTE na přední sedadlo dětskou sedačku proti směru jízdy. Pokud chcete nainstalovat na
přední sedadlo dětskou sedačku proti směru jízdy, deaktivujte příslušný airbag (viz pokyny uvedené v bodě “Systém přídavné ochrany (SRS) - Airbag”).
100
BEZPEČNOST

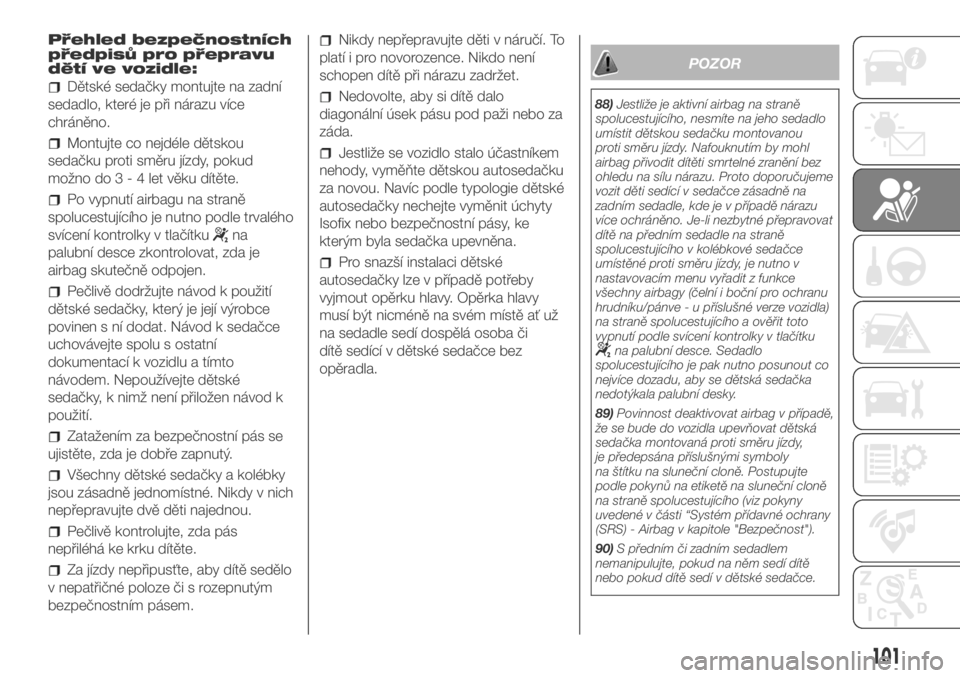

Přehled bezpečnostních
předpisů pro přepravu
dětí ve vozidle:
Dětské sedačky montujte na zadní
sedadlo, které je při nárazu více
chráněno.
Montujte co nejdéle dětskou
sedačku proti směru jízdy, pokud
možno do3-4letvěku dítěte.

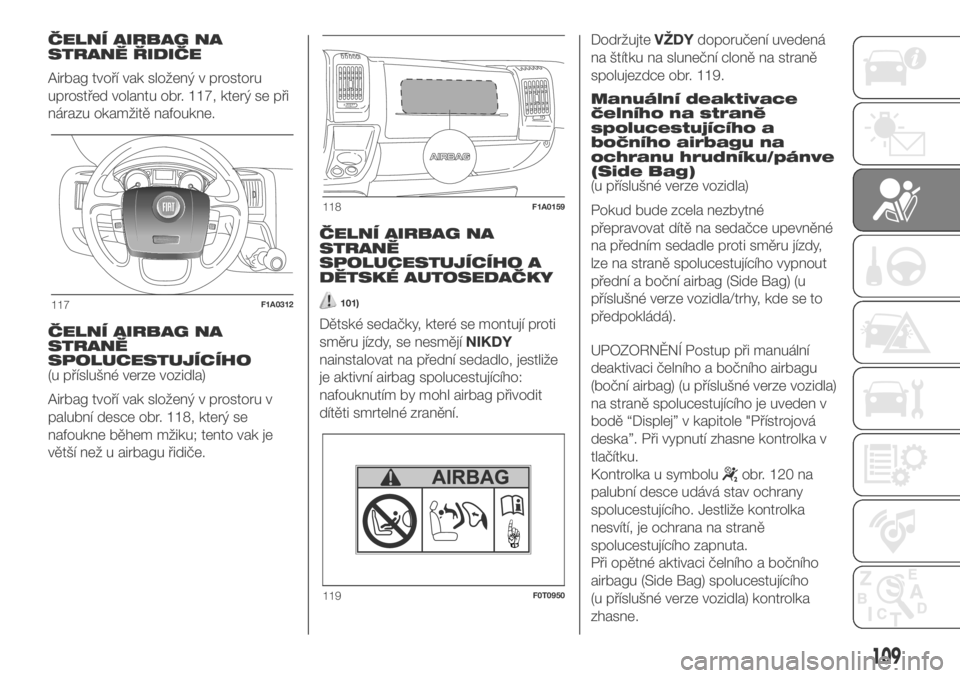

Po vypnutí airbagu na straně
spolucestujícího je nutno podle trvalého
svícení kontrolky v tlačítku
na
palubní desce zkontrolovat, zda je
airbag skutečně odpojen.
Pečlivě dodržujte návod k použití
dětské sedačky, který je její výrobce
povinen s ní dodat. Návod k sedačce
uchovávejte spolu s ostatní
dokumentací k vozidlu a tímto
návodem. Nepoužívejte dětské
sedačky, k nimž není přiložen návod k
použití.
Zatažením za bezpečnostní pás se
ujistěte, zda je dobře zapnutý.
Všechny dětské sedačky a kolébky
jsou zásadně jednomístné. Nikdy v nich
nepřepravujte dvě děti najednou.
Pečlivě kontrolujte, zda pás
nepřiléhá ke krku dítěte.
Za jízdy nepřipusťte, aby dítě sedělo
v nepatřičné poloze či s rozepnutým
bezpečnostním pásem.
Nikdy nepřepravujte děti v náručí. To
platí i pro novorozence. Nikdo není
schopen dítě při nárazu zadržet.
Nedovolte, aby si dítě dalo
diagonální úsek pásu pod paži nebo za
záda.
Jestliže se vozidlo stalo účastníkem
nehody, vyměňte dětskou autosedačku
za novou. Navíc podle typologie dětské
autosedačky nechejte vyměnit úchyty
Isofix nebo bezpečnostní pásy, ke
kterým byla sedačka upevněna.
Pro snazší instalaci dětské
autosedačky lze v případě potřeby
vyjmout opěrku hlavy. Opěrka hlavy
musí být nicméně na svém místě ať už
na sedadle sedí dospělá osoba či
dítě sedící v dětské sedačce bez
opěradla.
POZOR
88)Jestliže je aktivní airbag na straně
spolucestujícího, nesmíte na jeho sedadlo
umístit dětskou sedačku montovanou
proti směru jízdy. Nafouknutím by mohl
airbag přivodit dítěti smrtelné zranění bez
ohledu na sílu nárazu. Proto doporučujeme
vozit děti sedící v sedačce zásadně na
zadním sedadle, kde je v případě nárazu
více ochráněno. Je-li nezbytné přepravovat
dítě na předním sedadle na straně
spolucestujícího v kolébkové sedačce
umístěné proti směru jízdy, je nutno v
nastavovacím menu vyřadit z funkce
všechny airbagy (čelní i boční pro ochranu
hrudníku/pánve - u příslušné verze vozidla)
na straně spolucestujícího a ověřit toto
vypnutí podle svícení kontrolky v tlačítku
na palubní desce. Sedadlo
spolucestujícího je pak nutno posunout co
nejvíce dozadu, aby se dětská sedačka
nedotýkala palubní desky.
89)Povinnost deaktivovat airbag v případě,
že se bude do vozidla upevňovat dětská
sedačka montovaná proti směru jízdy,
je předepsána příslušnými symboly
na štítku na sluneční cloně. Postupujte
podle pokynů na etiketě na sluneční cloně
na straně spolucestujícího (viz pokyny
uvedené v části “Systém přídavné ochrany
(SRS) - Airbag v kapitole "Bezpečnost").
90)S předním či zadním sedadlem
nemanipulujte, pokud na něm sedí dítě
nebo pokud dítě sedí v dětské sedačce.
101

SYSTÉM PŘÍDAVNÉ
OCHRANY (SRS) -
AIRBAG
Ve výbavě vozidla může být:
čelní airbag řidiče;
čelní airbag spolucestujícího;
přední boční airbagy na ochranu
pánve a hrudníku (Side bag) řidiče
a spolucestujícího;
boční airbagy na ochranu hlav
cestujících na předních místech
(Window bag).
Poloha airbagů vozidla je vyznačena
nápisem „AIRBAG“ uprostřed volantu,
na palubní desce, na bočním obložení
nebo na štítku u místa nafouknutí
airbagu.
ČELNÍ AIRBAGY
Čelní airbagy chrání cestující na
předních sedadlech při čelním nárazu
střední či velké síly tím, že se mezi
tělem a volantem či palubní deskou
nafoukne vak.
Jestliže tedy airbagy nezasáhnou při
nárazu jiné typologie (ze strany nebo
zezadu, převrácení vozidla, atd.),
neznamená to, že systém selhal.
Při čelním nárazu nařídí nafouknutí vaku
v případě potřeby elektronická řídicí
jednotka.Vak se v mžiku nafoukne a vyplní
prostor mezi těly cestujících na
předních sedadlech a zařízeními, která
by jim mohla přivodit zranění. Vzápětí
na to se vak vyfoukne.
Čelní airbag nenahrazuje bezpečnostní
pásy, ale zvyšují jejich účinnost. Z
toho důvodu se doporučuje jezdit
zásadně se zapnutými bezpečnostními
pásy, jak to ostatně předepisují zákony
v evropských a ve většině
mimoevropských zemích
Pokud není spolucestující připoutaný
bezpečnostními pásy, může se při
pohybu dopředu vlivem nárazu dostat
do předčasného kontaktu s
nafukovaným vakem. V tomto stavu
neposkytuje vak ochranu v plné míře.
Přední airbagy se nemusejí aktivovat
v následujících případech:
při čelních nárazech do předmětů,
které se snadno zdeformují a náraz
nezasáhne celou přední část vozidla
(např. náraz blatníkem do svodidel);
vklínění vozidla mezi ostatní vozidla
nebo ochranné bariéry (např. pod
nákladní vozy nebo svodidla), Jestliže
se airbagy v takovém případě neaktivují,
nemusely by poskytnout žádnou
ochranu navíc k bezpečnostním pásům
a jejich aktivace by tedy nebyla vhodná.
Pokud se tedy ve výše uvedených
případech airbagy nenafouknou,
neznamená to, že je systém vadný.
100)
Čelní airbagy na straně řidiče i
spolujezdce byly vyvinuty a seřízeny
tak, aby poskytly co nejlepší ochranu
cestujícím, kteří jsou na předních
sedadlech připoutání bezpečnostními
pásy. Jejich objem ve chvíli maximálního
nafouknutí umožní zaplnit většinu
prostoru mezi volantem a řidičem a
mezi palubní deskou a spolujezdcem.
Při nárazech menší síly, (při kterých
stačí přidržení bezpečnostním pásem),
airbagy nezasahují. Je proto nezbytné
jezdit se zapnutými bezpečnostními
pásy, které zajistí správnou polohu těla
v případě čelního nárazu.
108
BEZPEČNOST

ČELNÍ AIRBAG NA
STRANĚ ŘIDIČE
Airbag tvoří vak složený v prostoru
uprostřed volantu obr. 117, který se při
nárazu okamžitě nafoukne.
ČELNÍ AIRBAG NA
STRANĚ
SPOLUCESTUJÍCÍHO
(u příslušné verze vozidla)
Airbag tvoří vak složený v prostoru v
palubní desce obr. 118, který se
nafoukne během mžiku; tento vak je
větší než u airbagu řidiče.ČELNÍ AIRBAG NA
STRANĚ
SPOLUCESTUJÍCÍHO A
DĚTSKÉ AUTOSEDAČKY
101)
Dětské sedačky, které se montují proti
směru jízdy, se nesmějíNIKDY
nainstalovat na přední sedadlo, jestliže
je aktivní airbag spolucestujícího:
nafouknutím by mohl airbag přivodit
dítěti smrtelné zranění.DodržujteVŽDYdoporučení uvedená
na štítku na sluneční cloně na straně
spolujezdce obr. 119.
Manuální deaktivace
čelního na straně
spolucestujícího a
bočního airbagu na
ochranu hrudníku/pánve
(Side Bag)
(u příslušné verze vozidla)
Pokud bude zcela nezbytné
přepravovat dítě na sedačce upevněné
na předním sedadle proti směru jízdy,
lze na straně spolucestujícího vypnout
přední a boční airbag (Side Bag) (u
příslušné verze vozidla/trhy, kde se to
předpokládá).
UPOZORNĚNÍ Postup při manuální
deaktivaci čelního a bočního airbagu
(boční airbag) (u příslušné verze vozidla)
na straně spolucestujícího je uveden v
bodě “Displej” v kapitole "Přístrojová
deska”. Při vypnutí zhasne kontrolka v
tlačítku.
Kontrolka u symbolu
obr. 120 na
palubní desce udává stav ochrany
spolucestujícího. Jestliže kontrolka
nesvítí, je ochrana na straně
spolucestujícího zapnuta.
Při opětné aktivaci čelního a bočního
airbagu (Side Bag) spolucestujícího
(u příslušné verze vozidla) kontrolka
zhasne.
117F1A0312
118F1A0159
119F0T0950
109
