dashboard FIAT DUCATO BASE CAMPER 2015 Instructieboek (in Dutch)

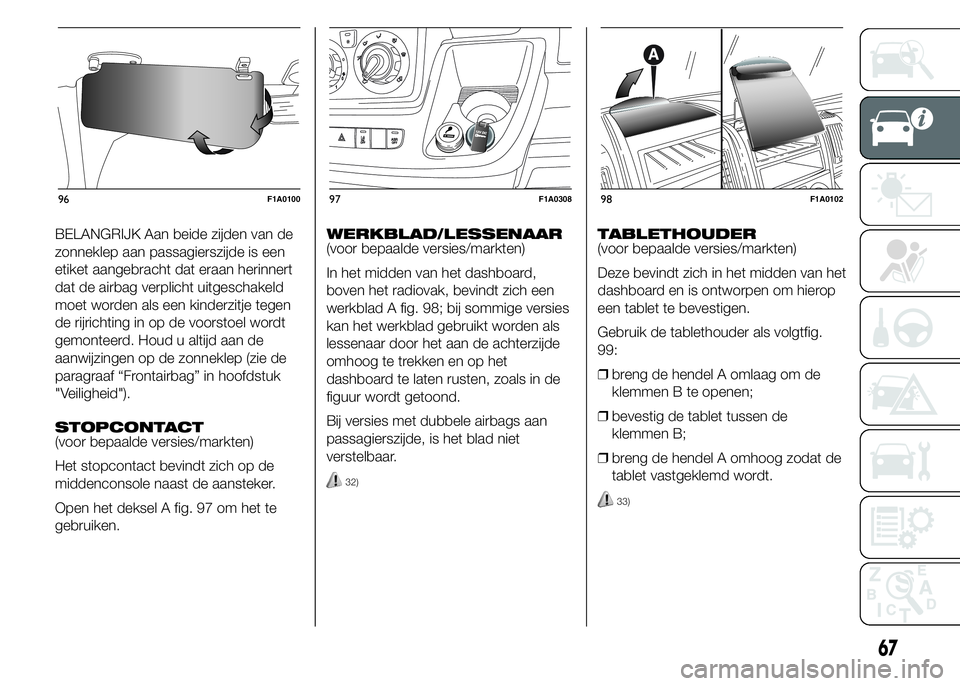

BELANGRIJK Aan beide zijden van de
zonneklep aan passagierszijde is een
etiket aangebracht dat eraan herinnert
dat de airbag verplicht uitgeschakeld
moet worden als een kinderzitje tegen
de rijrichting in op de voorstoel wordt
gemonteerd. Houd u altijd aan de
aanwijzingen op de zonneklep (zie de
paragraaf “Frontairbag” in hoofdstuk
"Veiligheid").
STOPCONTACT
(voor bepaalde versies/markten)
Het stopcontact bevindt zich op de
middenconsole naast de aansteker.
Open het deksel A fig. 97 om het te
gebruiken.WERKBLAD/LESSENAAR
(voor bepaalde versies/markten)
In het midden van het dashboard,
boven het radiovak, bevindt zich een
werkblad A fig. 98; bij sommige versies
kan het werkblad gebruikt worden als
lessenaar door het aan de achterzijde
omhoog te trekken en op het
dashboard te laten rusten, zoals in de
figuur wordt getoond.
Bij versies met dubbele airbags aan
passagierszijde, is het blad niet
verstelbaar.
32)
TABLETHOUDER
(voor bepaalde versies/markten)
Deze bevindt zich in het midden van het
dashboard en is ontworpen om hierop
een tablet te bevestigen.
Gebruik de tablethouder als volgtfig.
99:
❒breng de hendel A omlaag om de
klemmen B te openen;
❒bevestig de tablet tussen de
klemmen B;
❒breng de hendel A omhoog zodat de
tablet vastgeklemd wordt.
33)
96F1A010097F1A030898F1A0102
67

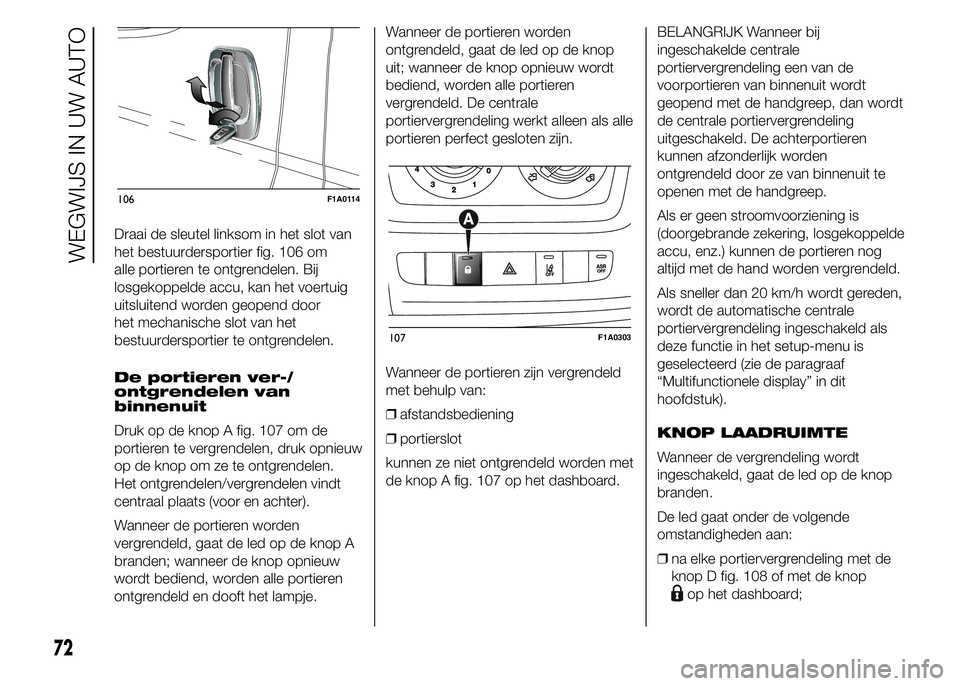

Draai de sleutel linksom in het slot van
het bestuurdersportier fig. 106 om
alle portieren te ontgrendelen. Bij
losgekoppelde accu, kan het voertuig
uitsluitend worden geopend door
het mechanische slot van het
bestuurdersportier te ontgrendelen.
De portieren ver-/
ontgrendelen van
binnenuit
Druk op de knop A fig. 107 om de
portieren te vergrendelen, druk opnieuw
op de knop om ze te ontgrendelen.
Het ontgrendelen/vergrendelen vindt
centraal plaats (voor en achter).
Wanneer de portieren worden
vergrendeld, gaat de led op de knop A
branden; wanneer de knop opnieuw
wordt bediend, worden alle portieren
ontgrendeld en dooft het lampje.Wanneer de portieren worden
ontgrendeld, gaat de led op de knop
uit; wanneer de knop opnieuw wordt
bediend, worden alle portieren
vergrendeld. De centrale
portiervergrendeling werkt alleen als alle
portieren perfect gesloten zijn.
Wanneer de portieren zijn vergrendeld
met behulp van:
❒afstandsbediening
❒portierslot
kunnen ze niet ontgrendeld worden met
de knop A fig. 107 op het dashboard.BELANGRIJK Wanneer bij
ingeschakelde centrale
portiervergrendeling een van de
voorportieren van binnenuit wordt
geopend met de handgreep, dan wordt
de centrale portiervergrendeling
uitgeschakeld. De achterportieren
kunnen afzonderlijk worden
ontgrendeld door ze van binnenuit te
openen met de handgreep.
Als er geen stroomvoorziening is
(doorgebrande zekering, losgekoppelde
accu, enz.) kunnen de portieren nog
altijd met de hand worden vergrendeld.
Als sneller dan 20 km/h wordt gereden,
wordt de automatische centrale
portiervergrendeling ingeschakeld als
deze functie in het setup-menu is
geselecteerd (zie de paragraaf
“Multifunctionele display” in dit
hoofdstuk).
KNOP LAADRUIMTE
Wanneer de vergrendeling wordt
ingeschakeld, gaat de led op de knop
branden.
De led gaat onder de volgende
omstandigheden aan:
❒na elke portiervergrendeling met de
knop D fig. 108 of met de knop
op het dashboard;
106F1A0114
107F1A0303
72
WEGWIJS IN UW AUTO

❒wanneer het instrumentenpaneel
wordt ingeschakeld;
❒wanneer een van de voorportieren
wordt geopend;
❒wanneer het portier wordt
vergrendeld bij 20 km/h (indien
ingeschakeld vanaf het menu).
De vergrendeling wordt uitgeschakeld
wanneer een van de deuren van de
laadruimte wordt geopend of bij een
verzoek tot ontgrendelen van een deur
(laadruimte of gecentraliseerd) of bij een
verzoek tot ontgrendelen met de
afstandsbediening/deurhandgreep.DEAD LOCK
(voor bepaalde versies/markten)
Deze veiligheidsvoorziening verhindert
de werking van:
❒de binnenhandgrepen
vergrendel-/ontgrendelknop A fig. 107
hiermee wordt voorkomen dat de
portieren vanuit het interieur kunnen
worden geopend bij een inbraakpoging
(bijvoorbeeld nadat een ruit is
ingeslagen).
Het dead lock systeem biedt dus een
optimale bescherming tegen
inbraakpogingen. Daarom wordt het
aanbevolen om, telkens wanneer het
voertuig wordt verlaten, het systeem in
te schakelen.
34)
Inschakeling van het
systeem
De dead lock wordt automatisch
ingeschakeld op alle portieren door
twee keer kort te drukken op de knop
op de sleutel met afstandsbediening
fig. 104.
Wanneer het systeem wordt
ingeschakeld, gaan de
richtingaanwijzers 3 maal knipperen en
knippert de led op de knop A fig. 107
op het dashboard.De dead lock wordt niet ingeschakeld
als een of meerdere portieren niet goed
gesloten zijn. Zo wordt voorkomen
dat iemand via het geopende portier in
de auto kan stappen en, wanneer
het portier vervolgens wordt gesloten,
de auto niet meer kan verlaten.
Uitschakeling van het
systeem
Het systeem wordt in de volgende
gevallen automatisch uitgeschakeld op
alle portieren:
❒door de contactsleutel in het
bestuurdersportier naar de
openingsstand te draaien;
❒door de portieren met de
afstandsbediening te ontgrendelen;
❒door de contactsleutel naar de stand
MAR te draaien.
ZIJSCHUIFDEUR
35) 36)
Til, om de zijschuifdeur te openen, de
handgreep A fig. 109 omhoog en schuif
de deur open.
De zijschuifdeur is voorzien van een
aanslag die de deur stopt in de volledig
geopende stand.108F1A0116
73

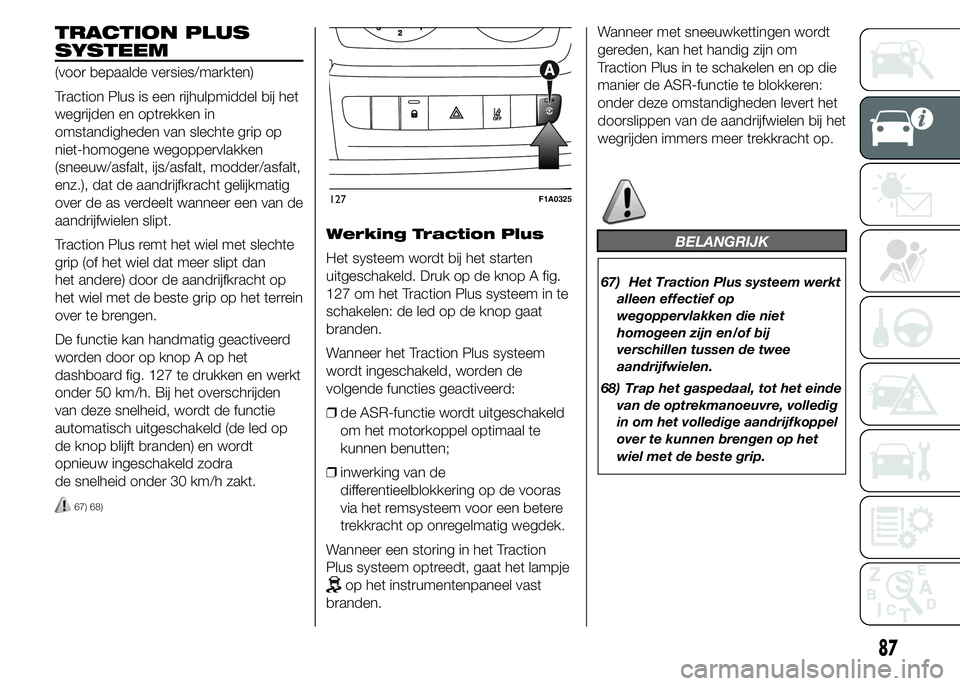

TRACTION PLUS
SYSTEEM
(voor bepaalde versies/markten)
Traction Plus is een rijhulpmiddel bij het
wegrijden en optrekken in
omstandigheden van slechte grip op
niet-homogene wegoppervlakken
(sneeuw/asfalt, ijs/asfalt, modder/asfalt,
enz.), dat de aandrijfkracht gelijkmatig
over de as verdeelt wanneer een van de
aandrijfwielen slipt.
Traction Plus remt het wiel met slechte
grip (of het wiel dat meer slipt dan
het andere) door de aandrijfkracht op
het wiel met de beste grip op het terrein
over te brengen.
De functie kan handmatig geactiveerd
worden door op knop A op het
dashboard fig. 127 te drukken en werkt
onder 50 km/h. Bij het overschrijden
van deze snelheid, wordt de functie
automatisch uitgeschakeld (de led op
de knop blijft branden) en wordt
opnieuw ingeschakeld zodra
de snelheid onder 30 km/h zakt.
67) 68)
Werking Traction Plus
Het systeem wordt bij het starten
uitgeschakeld. Druk op de knop A fig.
127 om het Traction Plus systeem in te
schakelen: de led op de knop gaat
branden.
Wanneer het Traction Plus systeem
wordt ingeschakeld, worden de
volgende functies geactiveerd:
❒de ASR-functie wordt uitgeschakeld
om het motorkoppel optimaal te
kunnen benutten;
❒inwerking van de
differentieelblokkering op de vooras
via het remsysteem voor een betere
trekkracht op onregelmatig wegdek.
Wanneer een storing in het Traction
Plus systeem optreedt, gaat het lampje
op het instrumentenpaneel vast
branden.Wanneer met sneeuwkettingen wordt
gereden, kan het handig zijn om
Traction Plus in te schakelen en op die
manier de ASR-functie te blokkeren:
onder deze omstandigheden levert het
doorslippen van de aandrijfwielen bij het
wegrijden immers meer trekkracht op.
BELANGRIJK
67) Het Traction Plus systeem werkt
alleen effectief op
wegoppervlakken die niet
homogeen zijn en/of bij
verschillen tussen de twee
aandrijfwielen.
68) Trap het gaspedaal, tot het einde
van de optrekmanoeuvre, volledig
in om het volledige aandrijfkoppel
over te kunnen brengen op het
wiel met de beste grip.
127F1A0325
87

DRIVING ADVISOR
(waarschuwing rijstrookafwijking)
(voor bepaalde versies/markten)
82) 79) 80)
De Driving Advisor is een
waarschuwingssysteem dat de
bestuurder informeert bij
rijstrookafwijking omdat hij/zij afgeleid
is.
Op de voorruit is een videosensor in de
buurt van de achteruitkijkspiegel
gemonteerd die de markeringslijnen op
de weg en de positie van het voertuig
ten opzichte van deze lijnen detecteert.
BELANGRIJK Bij voertuigen met Driving
Advisor wordt geadviseerd contact op
te nemen met het Fiat Servicenetwerk
als de voorruit vervangen moet worden.
Ook al wordt deze ingreep door een
centrum gespecialiseerd in het
vervangen van ruiten verricht, blijft het
noodzakelijk om naar het Fiat
Servicenetwerk te gaan om de camera
te laten kalibreren.WERKING
Het systeem is altijd actief wanneer het
voertuig gestart wordt. Het kan
uitgeschakeld of ingeschakeld worden
met de knop A fig. 128 op het
dashboard (zie volgende beschrijving).
De led op de knop gaat branden om
aan te geven dat het systeem is
ingeschakeld en er verschijnt een
speciaal bericht op het display.
Wanneer het systeem ingeschakeld
wordt, gaat de led op de betreffende
knop uit. Als de gebruiker het systeem
uitschakelt, gaat de led op de knop
permanent branden en verschijnt er een
bericht op het display om te bevestigen
dat het systeem uitgeschakeld is.Het systeem wordt bij elke startcyclus
van het voertuig geactiveerd en begint
met de herkenning van de
bedrijfscondities (toestand die aan de
bestuurder gemeld wordt door het
branden van de 2 lampjes van de
richtingaanwijzersenop
het instrumentenpaneel).
Wanneer het systeem de
bedrijfscondities herkent, wordt het
actief, d.w.z. het kan de bestuurder met
visuele en akoestische waarschuwingen
assisteren. Daarom gaan de twee
lampjes van de richtingaanwijzers
en
op het instrumentenpaneel uit om
herhaaldelijke waarschuwingen te
voorkomen tijdens het rijden in de stad
of over bochtige wegen op lage
snelheid.
BELANGRIJK Als de bedrijfscondities
niet langer aanwezig zijn, blijft het
systeem ingeschakeld maar is het niet
actief. Dit wordt aan de bestuurder
gemeld door het permanent gaan
branden van de 2 lampjes van
de richtingaanwijzers
enop het
instrumentenpaneel.
128F1A0322
91

BEDRIJFSCONDITIES
VOOR INSCHAKELING
Zodra het systeem is ingeschakeld,
wordt het alleen actief als aan de
volgende condities is voldaan:
❒vooruit rijden (achteruit niet
ingeschakeld);
❒het systeem detecteert geen fouten;
❒kalibratie bezig;
❒voertuigsnelheid tussen 60 km/h en
max. voertuigsnelheid;
❒aanwezigheid van niet versleten
rijbaanmarkeringen die aan beide
zijden zichtbaar zijn;
❒geschikte zichtomstandigheden;
❒rechte stukken weg of met ruime
bochten;
❒toestand van voldoende gezichtsveld
(veiligheidsafstand tot voorop
rijdende voertuig);
❒richtingaanwijzers niet geactiveerd in
de richting waarin de rijstrook
verlaten wordt (bijv. bij verlaten van
de rijstrook naar rechts, is de rechter
richtingaanwijzer ingeschakeld);
❒voertuigrichting komt constant
dichterbij de rijbaanmarkeringslijnen
(de route van het voertuig ligt binnen
de rijbaanmarkeringslijnen);❒voertuig niet constant naast de
rijbaanmarkeringslijn.
SYSTEEM IN-/
UITSCHAKELEN
Wanneer het systeem actief is en het
voertuig een van de zijdelingse
grenslijnen of een van de 2
markeringslijnen van de rijstrook nadert,
wordt de bestuurder gewaarschuwd
met een geluidssignaal (afkomstig van
de zijlijn die overschreden is als het
voertuig uitgerust is met
radionavigatiesysteem) en gaat het
bijbehorende lampje van de
richtingaanwijzer (
of) branden.
Als de bestuurder de richtingaanwijzer
inschakelt om van rijbaan te wisselen of
om in te halen, onderbreekt het
systeem de melding aan de bestuurder.
Als de bestuurder volhardt in de
manoeuvre om van rijbaan te wisselen,
wordt de waarschuwing door het
systeem onderbroken, het systeem blijft
ingeschakeld als er niet voldaan wordt
aan de bedrijfscondities of actief als
de bedrijfscondities worden
overschreden (zie de betreffende

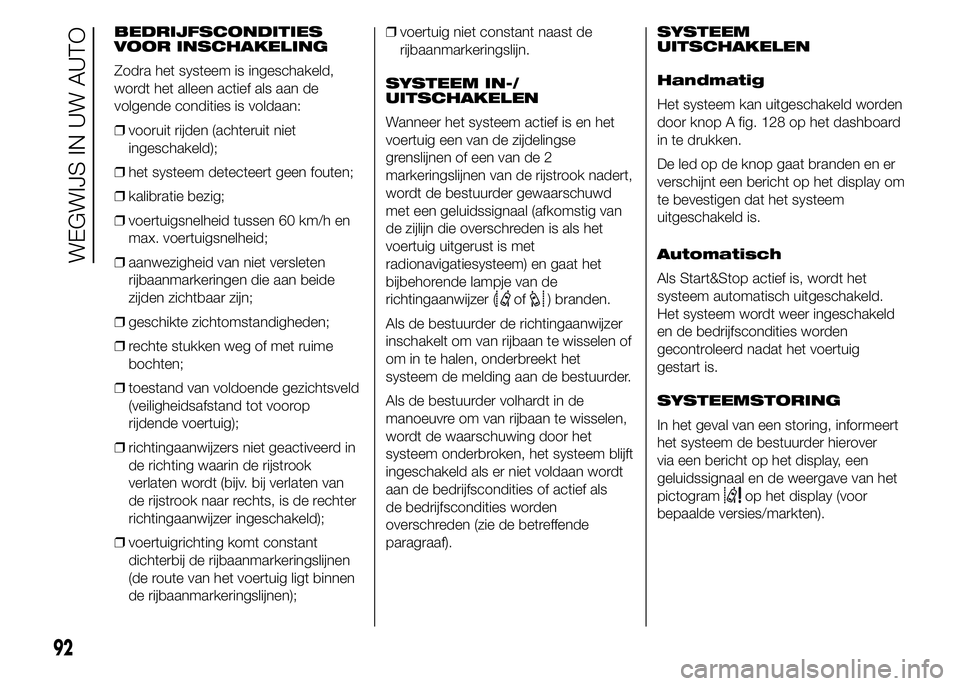

paragraaf).SYSTEEM
UITSCHAKELEN
Handmatig
Het systeem kan uitgeschakeld worden
door knop A fig. 128 op het dashboard
in te drukken.
De led op de knop gaat branden en er
verschijnt een bericht op het display om
te bevestigen dat het systeem
uitgeschakeld is.
Automatisch
Als Start&Stop actief is, wordt het
systeem automatisch uitgeschakeld.
Het systeem wordt weer ingeschakeld
en de bedrijfscondities worden
gecontroleerd nadat het voertuig
gestart is.
SYSTEEMSTORING
In het geval van een storing, informeert
het systeem de bestuurder hierover
via een bericht op het display, een
geluidssignaal en de weergave van het
pictogram
op het display (voor
bepaalde versies/markten).
92
WEGWIJS IN UW AUTO

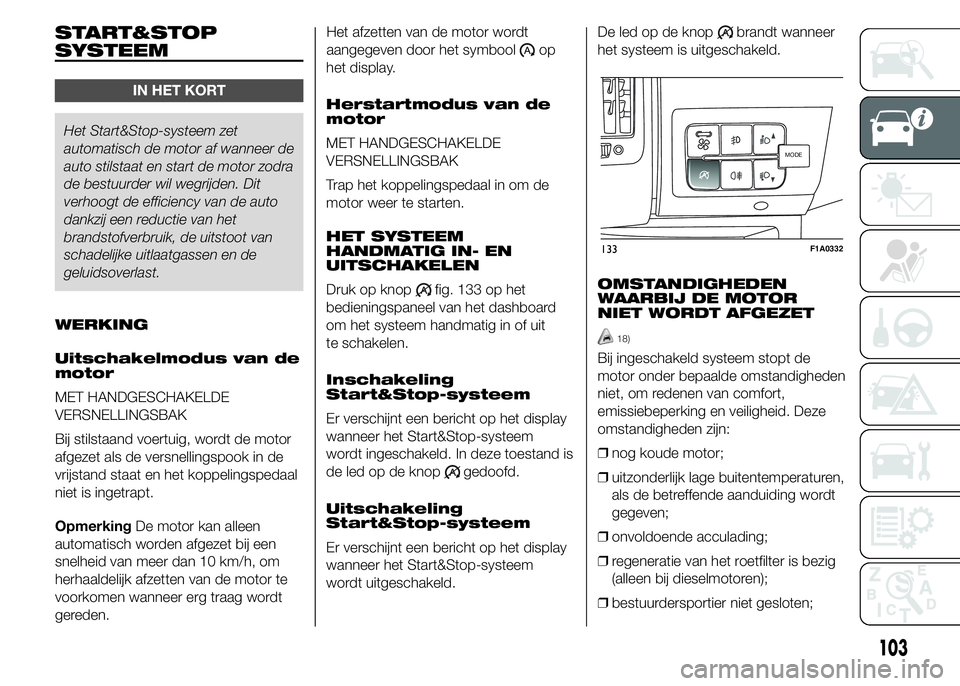

START&STOP
SYSTEEM
IN HET KORT
Het Start&Stop-systeem zet
automatisch de motor af wanneer de
auto stilstaat en start de motor zodra
de bestuurder wil wegrijden. Dit
verhoogt de efficiency van de auto
dankzij een reductie van het
brandstofverbruik, de uitstoot van
schadelijke uitlaatgassen en de
geluidsoverlast.
WERKING
Uitschakelmodus van de
motor
MET HANDGESCHAKELDE
VERSNELLINGSBAK
Bij stilstaand voertuig, wordt de motor
afgezet als de versnellingspook in de
vrijstand staat en het koppelingspedaal
niet is ingetrapt.
OpmerkingDe motor kan alleen
automatisch worden afgezet bij een
snelheid van meer dan 10 km/h, om
herhaaldelijk afzetten van de motor te
voorkomen wanneer erg traag wordt
gereden.Het afzetten van de motor wordt
aangegeven door het symbool
op
het display.
Herstartmodus van de
motor
MET HANDGESCHAKELDE
VERSNELLINGSBAK
Trap het koppelingspedaal in om de
motor weer te starten.
HET SYSTEEM
HANDMATIG IN- EN
UITSCHAKELEN
Druk op knop
fig. 133 op het
bedieningspaneel van het dashboard
om het systeem handmatig in of uit
te schakelen.
Inschakeling
Start&Stop-systeem
Er verschijnt een bericht op het display
wanneer het Start&Stop-systeem
wordt ingeschakeld. In deze toestand is
de led op de knop
gedoofd.
Uitschakeling
Start&Stop-systeem
Er verschijnt een bericht op het display
wanneer het Start&Stop-systeem
wordt uitgeschakeld.De led op de knop
brandt wanneer
het systeem is uitgeschakeld.
OMSTANDIGHEDEN
WAARBIJ DE MOTOR
NIET WORDT AFGEZET
18)
Bij ingeschakeld systeem stopt de
motor onder bepaalde omstandigheden
niet, om redenen van comfort,
emissiebeperking en veiligheid. Deze
omstandigheden zijn:
❒nog koude motor;
❒uitzonderlijk lage buitentemperaturen,
als de betreffende aanduiding wordt
gegeven;
❒onvoldoende acculading;
❒regeneratie van het roetfilter is bezig
(alleen bij dieselmotoren);
❒bestuurdersportier niet gesloten;
MODEMODE
133F1A0332
103

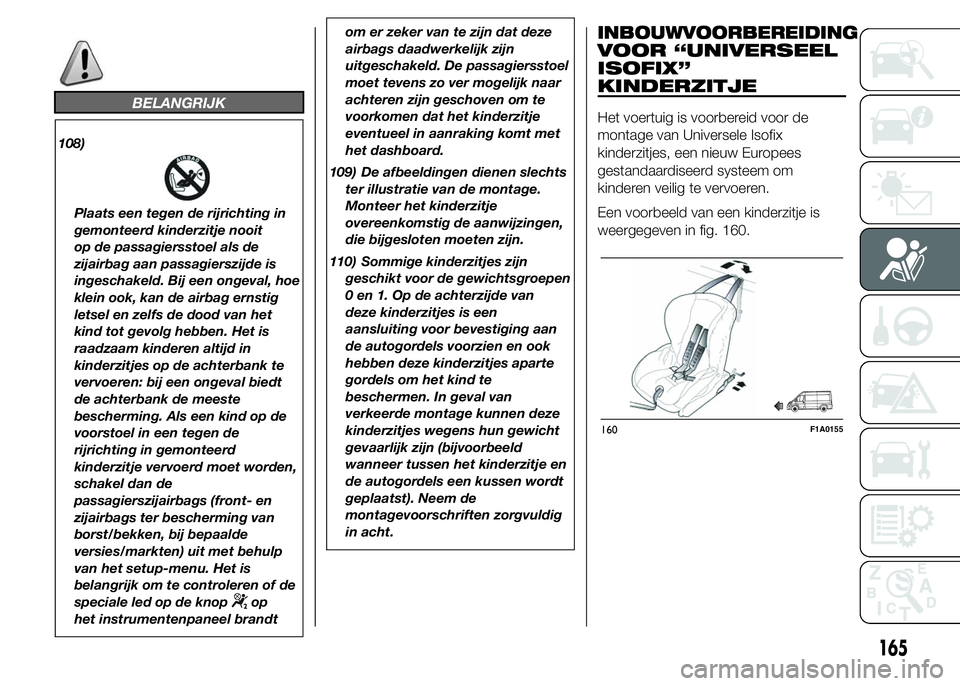

BELANGRIJK
108)
Plaats een tegen de rijrichting in
gemonteerd kinderzitje nooit
op de passagiersstoel als de
zijairbag aan passagierszijde is
ingeschakeld. Bij een ongeval, hoe
klein ook, kan de airbag ernstig
letsel en zelfs de dood van het
kind tot gevolg hebben. Het is
raadzaam kinderen altijd in
kinderzitjes op de achterbank te
vervoeren: bij een ongeval biedt
de achterbank de meeste
bescherming. Als een kind op de
voorstoel in een tegen de
rijrichting in gemonteerd
kinderzitje vervoerd moet worden,
schakel dan de
passagierszijairbags (front- en
zijairbags ter bescherming van
borst/bekken, bij bepaalde
versies/markten) uit met behulp
van het setup-menu. Het is
belangrijk om te controleren of de
speciale led op de knop
op
het instrumentenpaneel brandtom er zeker van te zijn dat deze
airbags daadwerkelijk zijn
uitgeschakeld. De passagiersstoel
moet tevens zo ver mogelijk naar
achteren zijn geschoven om te
voorkomen dat het kinderzitje
eventueel in aanraking komt met
het dashboard.
109) De afbeeldingen dienen slechts
ter illustratie van de montage.
Monteer het kinderzitje
overeenkomstig de aanwijzingen,
die bijgesloten moeten zijn.
110) Sommige kinderzitjes zijn
geschikt voor de gewichtsgroepen
0 en 1. Op de achterzijde van
deze kinderzitjes is een
aansluiting voor bevestiging aan
de autogordels voorzien en ook
hebben deze kinderzitjes aparte
gordels om het kind te
beschermen. In geval van
verkeerde montage kunnen deze
kinderzitjes wegens hun gewicht
gevaarlijk zijn (bijvoorbeeld
wanneer tussen het kinderzitje en
de autogordels een kussen wordt
geplaatst). Neem de
montagevoorschriften zorgvuldig
in acht.
INBOUWVOORBEREIDING
VOOR “UNIVERSEEL
ISOFIX”
KINDERZITJE
Het voertuig is voorbereid voor de
montage van Universele Isofix
kinderzitjes, een nieuw Europees
gestandaardiseerd systeem om
kinderen veilig te vervoeren.
Een voorbeeld van een kinderzitje is
weergegeven in fig. 160.
160F1A0155
165

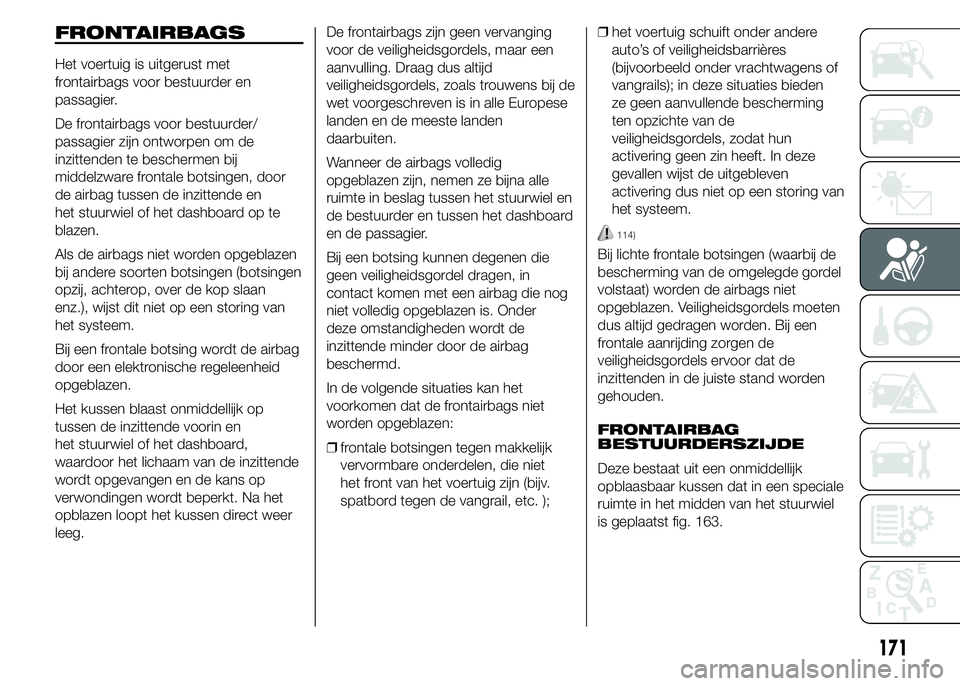

FRONTAIRBAGS
Het voertuig is uitgerust met
frontairbags voor bestuurder en
passagier.
De frontairbags voor bestuurder/
passagier zijn ontworpen om de
inzittenden te beschermen bij
middelzware frontale botsingen, door
de airbag tussen de inzittende en
het stuurwiel of het dashboard op te
blazen.
Als de airbags niet worden opgeblazen
bij andere soorten botsingen (botsingen
opzij, achterop, over de kop slaan
enz.), wijst dit niet op een storing van
het systeem.
Bij een frontale botsing wordt de airbag
door een elektronische regeleenheid
opgeblazen.
Het kussen blaast onmiddellijk op
tussen de inzittende voorin en
het stuurwiel of het dashboard,
waardoor het lichaam van de inzittende
wordt opgevangen en de kans op
verwondingen wordt beperkt. Na het
opblazen loopt het kussen direct weer
leeg.De frontairbags zijn geen vervanging
voor de veiligheidsgordels, maar een
aanvulling. Draag dus altijd
veiligheidsgordels, zoals trouwens bij de
wet voorgeschreven is in alle Europese
landen en de meeste landen
daarbuiten.
Wanneer de airbags volledig
opgeblazen zijn, nemen ze bijna alle
ruimte in beslag tussen het stuurwiel en
de bestuurder en tussen het dashboard
en de passagier.
Bij een botsing kunnen degenen die
geen veiligheidsgordel dragen, in
contact komen met een airbag die nog
niet volledig opgeblazen is. Onder
deze omstandigheden wordt de
inzittende minder door de airbag
beschermd.
In de volgende situaties kan het
voorkomen dat de frontairbags niet
worden opgeblazen:
❒frontale botsingen tegen makkelijk
vervormbare onderdelen, die niet
het front van het voertuig zijn (bijv.
spatbord tegen de vangrail, etc. );❒het voertuig schuift onder andere
auto’s of veiligheidsbarrières
(bijvoorbeeld onder vrachtwagens of
vangrails); in deze situaties bieden
ze geen aanvullende bescherming
ten opzichte van de
veiligheidsgordels, zodat hun
activering geen zin heeft. In deze
gevallen wijst de uitgebleven
activering dus niet op een storing van
het systeem.
114)
Bij lichte frontale botsingen (waarbij de
bescherming van de omgelegde gordel
volstaat) worden de airbags niet
opgeblazen. Veiligheidsgordels moeten
dus altijd gedragen worden. Bij een
frontale aanrijding zorgen de
veiligheidsgordels ervoor dat de
inzittenden in de juiste stand worden
gehouden.

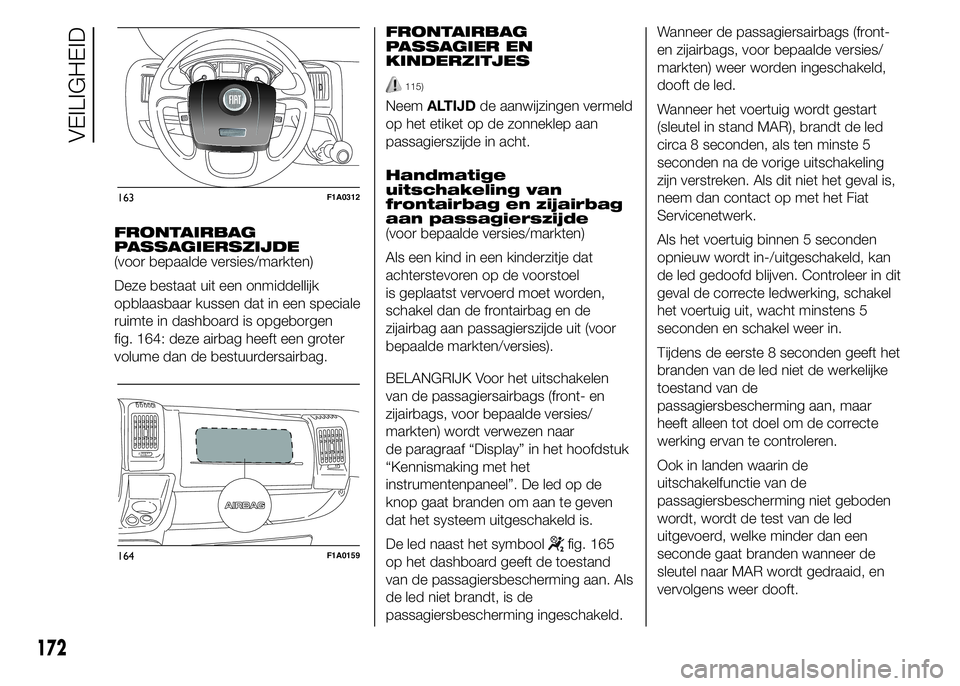

FRONTAIRBAG
BESTUURDERSZIJDE
Deze bestaat uit een onmiddellijk
opblaasbaar kussen dat in een speciale
ruimte in het midden van het stuurwiel
is geplaatst fig. 163.
171

FRONTAIRBAG
PASSAGIERSZIJDE
(voor bepaalde versies/markten)
Deze bestaat uit een onmiddellijk
opblaasbaar kussen dat in een speciale
ruimte in dashboard is opgeborgen
fig. 164: deze airbag heeft een groter
volume dan de bestuurdersairbag.FRONTAIRBAG
PASSAGIER EN
KINDERZITJES
115)
NeemALTIJDde aanwijzingen vermeld
op het etiket op de zonneklep aan
passagierszijde in acht.
Handmatige
uitschakeling van
frontairbag en zijairbag
aan passagierszijde
(voor bepaalde versies/markten)
Als een kind in een kinderzitje dat
achterstevoren op de voorstoel
is geplaatst vervoerd moet worden,
schakel dan de frontairbag en de
zijairbag aan passagierszijde uit (voor
bepaalde markten/versies).
BELANGRIJK Voor het uitschakelen
van de passagiersairbags (front- en
zijairbags, voor bepaalde versies/
markten) wordt verwezen naar
de paragraaf “Display” in het hoofdstuk
“Kennismaking met het
instrumentenpaneel”. De led op de
knop gaat branden om aan te geven
dat het systeem uitgeschakeld is.
De led naast het symbool
fig. 165
op het dashboard geeft de toestand
van de passagiersbescherming aan. Als
de led niet brandt, is de
passagiersbescherming ingeschakeld.Wanneer de passagiersairbags (front-
en zijairbags, voor bepaalde versies/
markten) weer worden ingeschakeld,
dooft de led.
Wanneer het voertuig wordt gestart
(sleutel in stand MAR), brandt de led
circa 8 seconden, als ten minste 5
seconden na de vorige uitschakeling
zijn verstreken. Als dit niet het geval is,
neem dan contact op met het Fiat
Servicenetwerk.
Als het voertuig binnen 5 seconden
opnieuw wordt in-/uitgeschakeld, kan
de led gedoofd blijven. Controleer in dit
geval de correcte ledwerking, schakel
het voertuig uit, wacht minstens 5
seconden en schakel weer in.
Tijdens de eerste 8 seconden geeft het
branden van de led niet de werkelijke
toestand van de
passagiersbescherming aan, maar
heeft alleen tot doel om de correcte
werking ervan te controleren.
Ook in landen waarin de
uitschakelfunctie van de
passagiersbescherming niet geboden
wordt, wordt de test van de led
uitgevoerd, welke minder dan een
seconde gaat branden wanneer de
sleutel naar MAR wordt gedraaid, en
vervolgens weer dooft.
163F1A0312
164F1A0159
172
VEILIGHEID
