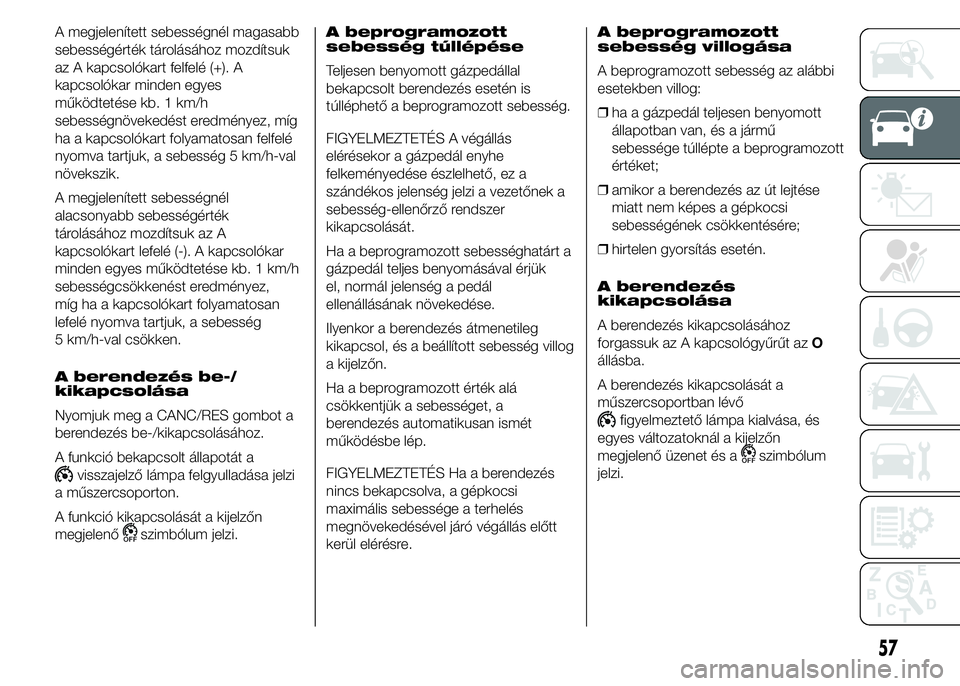

A megjelenített sebességnél magasabb
sebességérték tárolásához mozdítsuk
az A kapcsolókart felfelé (+). A
kapcsolókar minden egyes
működtetése kb. 1 km/h
sebességnövekedést eredményez, míg
ha a kapcsolókart folyamatosan felfelé
nyomva tartjuk, a sebesség 5 km/h-val
növekszik.
A megjelenített sebességnél
alacsonyabb sebességérték
tárolásához mozdítsuk az A
kapcsolókart lefelé (-). A kapcsolókar
minden egyes működtetése kb. 1 km/h
sebességcsökkenést eredményez,
míg ha a kapcsolókart folyamatosan
lefelé nyomva tartjuk, a sebesség
5 km/h-val csökken.
A berendezés be-/
kikapcsolása
Nyomjuk meg a CANC/RES gombot a
berendezés be-/kikapcsolásához.
A funkció bekapcsolt állapotát a
visszajelző lámpa felgyulladása jelzi
a műszercsoporton.
A funkció kikapcsolását a kijelzőn
megjelenő
szimbólum jelzi.A beprogramozott
sebesség túllépése
Teljesen benyomott gázpedállal
bekapcsolt berendezés esetén is
túlléphető a beprogramozott sebesség.
FIGYELMEZTETÉS A végállás
elérésekor a gázpedál enyhe
felkeményedése észlelhető, ez a
szándékos jelenség jelzi a vezetőnek a
sebesség-ellenőrző rendszer
kikapcsolását.
Ha a beprogramozott sebességhatárt a
gázpedál teljes benyomásával érjük
el, normál jelenség a pedál
ellenállásának növekedése.
Ilyenkor a berendezés átmenetileg
kikapcsol, és a beállított sebesség villog
a kijelzőn.
Ha a beprogramozott érték alá
csökkentjük a sebességet, a
berendezés automatikusan ismét
működésbe lép.
FIGYELMEZTETÉS Ha a berendezés
nincs bekapcsolva, a gépkocsi
maximális sebessége a terhelés
megnövekedésével járó végállás előtt
kerül elérésre.A beprogramozott
sebesség villogása
A beprogramozott sebesség az alábbi
esetekben villog:
❒ha a gázpedál teljesen benyomott
állapotban van, és a jármű
sebessége túllépte a beprogramozott
értéket;
❒amikor a berendezés az út lejtése
miatt nem képes a gépkocsi
sebességének csökkentésére;
❒hirtelen gyorsítás esetén.
A berendezés
kikapcsolása
A berendezés kikapcsolásához
forgassuk az A kapcsológyűrűt azO
állásba.
A berendezés kikapcsolását a
műszercsoportban lévő
figyelmeztető lámpa kialvása, és
egyes változatoknál a kijelzőn
megjelenő üzenet és a
szimbólum
jelzi.
57

A berendezés
automatikus
kikapcsolása
A rendszer meghibásodása esetén a
berendezés automatikusan kikapcsol.
FIGYELMEZTETÉS
27) Ha bekapcsolt sebességtartó
berendezéssel közlekedünk, ne
mozdítsuk menet közben a
sebességváltó kart üres állásba.
28) A berendezés üzemzavara vagy
üzemképtelensége esetén
fordítsuk az A kapcsológyűrűt az
Oállásba, és a biztosíték
épségének ellenőrzése után
keressünk fel egy Fiat
márkaszervizt.

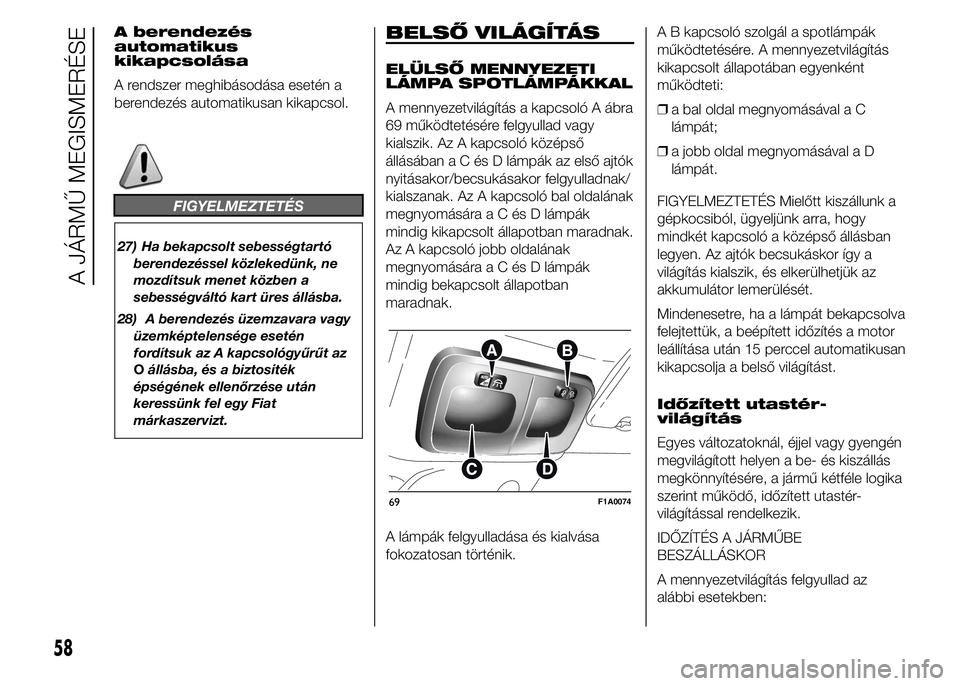

BELSŐ VILÁGÍTÁS
ELÜLSŐ MENNYEZETI
LÁMPA SPOTLÁMPÁKKAL
A mennyezetvilágítás a kapcsoló A ábra
69 működtetésére felgyullad vagy
kialszik. Az A kapcsoló középső
állásábanaCésDlámpák az első ajtók
nyitásakor/becsukásakor felgyulladnak/
kialszanak. Az A kapcsoló bal oldalának
megnyomásáraaCésDlámpák
mindig kikapcsolt állapotban maradnak.
Az A kapcsoló jobb oldalának
megnyomásáraaCésDlámpák
mindig bekapcsolt állapotban
maradnak.
A lámpák felgyulladása és kialvása
fokozatosan történik.A B kapcsoló szolgál a spotlámpák
működtetésére. A mennyezetvilágítás
kikapcsolt állapotában egyenként
működteti:
❒a bal oldal megnyomásával a C
lámpát;
❒a jobb oldal megnyomásával a D
lámpát.
FIGYELMEZTETÉS Mielőtt kiszállunk a
gépkocsiból, ügyeljünk arra, hogy
mindkét kapcsoló a középső állásban
legyen. Az ajtók becsukáskor így a
világítás kialszik, és elkerülhetjük az
akkumulátor lemerülését.
Mindenesetre, ha a lámpát bekapcsolva
felejtettük, a beépített időzítés a motor
leállítása után 15 perccel automatikusan
kikapcsolja a belső világítást.
Időzített utastér-
világítás
Egyes változatoknál, éjjel vagy gyengén
megvilágított helyen a be- és kiszállás
megkönnyítésére, a jármű kétféle logika
szerint működő, időzített utastér-
világítással rendelkezik.
IDŐZÍTÉS A JÁRMŰBE
BESZÁLLÁSKOR
A mennyezetvilágítás felgyullad az
alábbi esetekben:
69F1A0074
58
A JÁRMŰ MEGISMERÉSE

❒az első ajtózárak kireteszelése után
kb. 10 másodpercre;
❒valamelyik oldalsó ajtó nyitott
állapotában kb. 3 percre;
❒az ajtók becsukásakor kb. 10
másodpercre.
Az időzítés a gyújtáskulcs MAR állásba
fordításával megszakad.
IDŐZÍTÉS A JÁRMŰBŐL VALÓ
KISZÁLLÁSKOR
A gyújtáskulcs kihúzásakor a
mennyezetvilágítás az alábbi esetekben
gyullad fel:
❒a motor leállítása utáni 2 percen
belül, kb. 10 másodpercre;
❒valamelyik oldalajtó nyitásakor kb. 3
percre;
❒valamelyik ajtó becsukásakor kb. 10
másodpercre.
Az időzítés az ajtók reteszelésekor
automatikusan befejeződik.

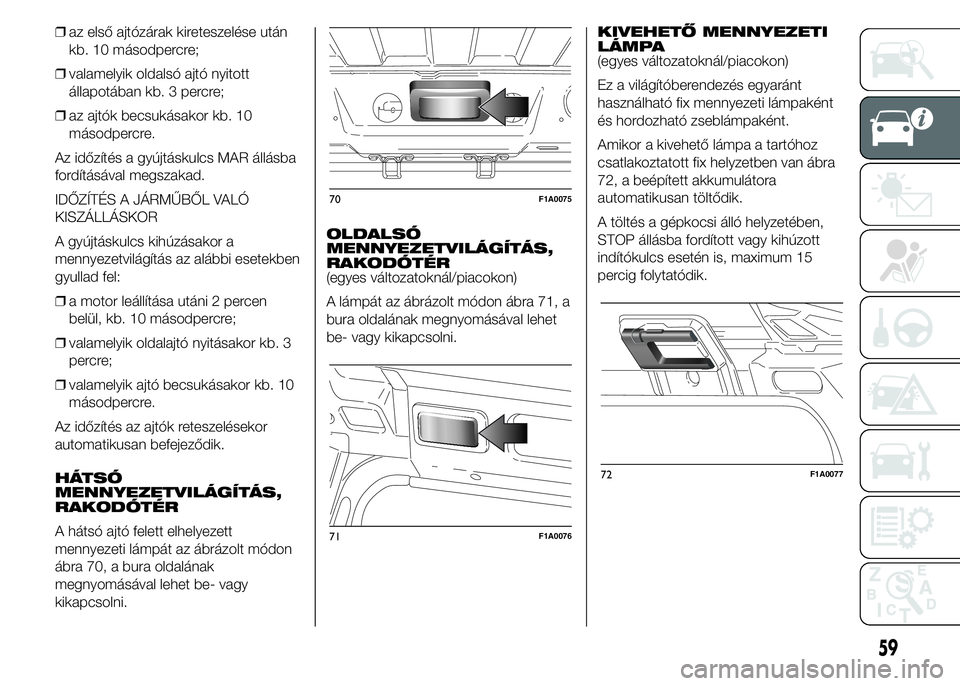

HÁTSÓ
MENNYEZETVILÁGÍTÁS,
RAKODÓTÉR
A hátsó ajtó felett elhelyezett
mennyezeti lámpát az ábrázolt módon
ábra 70, a bura oldalának
megnyomásával lehet be- vagy
kikapcsolni.OLDALSÓ
MENNYEZETVILÁGÍTÁS,
RAKODÓTÉR
(egyes változatoknál/piacokon)
A lámpát az ábrázolt módon ábra 71, a
bura oldalának megnyomásával lehet
be- vagy kikapcsolni.KIVEHETŐ MENNYEZETI
LÁMPA
(egyes változatoknál/piacokon)
Ez a világítóberendezés egyaránt
használható fix mennyezeti lámpaként
és hordozható zseblámpaként.
Amikor a kivehető lámpa a tartóhoz
csatlakoztatott fix helyzetben van ábra
72, a beépített akkumulátora
automatikusan töltődik.
A töltés a gépkocsi álló helyzetében,
STOP állásba fordított vagy kihúzott
indítókulcs esetén is, maximum 15
percig folytatódik.
70F1A0075
71F1A0076
72F1A0077
59

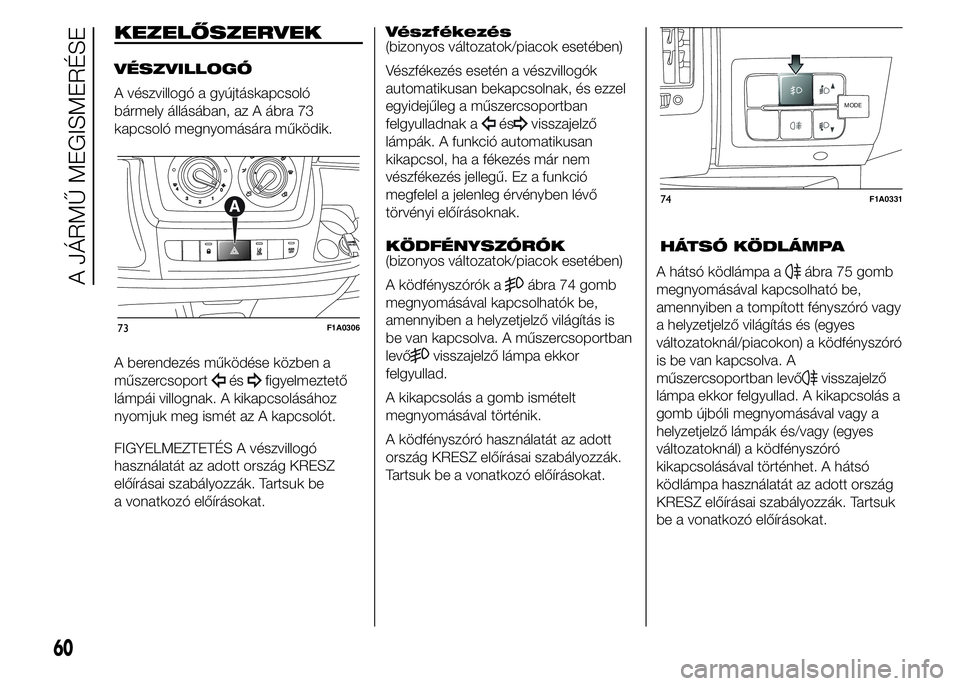

KEZELŐSZERVEK
VÉSZVILLOGÓ
A vészvillogó a gyújtáskapcsoló
bármely állásában, az A ábra 73
kapcsoló megnyomására működik.
A berendezés működése közben a
műszercsoport
ésfigyelmeztető
lámpái villognak. A kikapcsolásához
nyomjuk meg ismét az A kapcsolót.
FIGYELMEZTETÉS A vészvillogó
használatát az adott ország KRESZ
előírásai szabályozzák. Tartsuk be
a vonatkozó előírásokat.Vészfékezés
(bizonyos változatok/piacok esetében)
Vészfékezés esetén a vészvillogók
automatikusan bekapcsolnak, és ezzel
egyidejűleg a műszercsoportban
felgyulladnak a
ésvisszajelző
lámpák. A funkció automatikusan
kikapcsol, ha a fékezés már nem
vészfékezés jellegű. Ez a funkció
megfelel a jelenleg érvényben lévő
törvényi előírásoknak.
KÖDFÉNYSZÓRÓK
(bizonyos változatok/piacok esetében)
A ködfényszórók a
ábra 74 gomb
megnyomásával kapcsolhatók be,
amennyiben a helyzetjelző világítás is
be van kapcsolva. A műszercsoportban
levő
visszajelző lámpa ekkor
felgyullad.
A kikapcsolás a gomb ismételt
megnyomásával történik.
A ködfényszóró használatát az adott
ország KRESZ előírásai szabályozzák.
Tartsuk be a vonatkozó előírásokat.HÁTSÓ KÖDLÁMPA
A hátsó ködlámpa a
ábra 75 gomb
megnyomásával kapcsolható be,
amennyiben a tompított fényszóró vagy
a helyzetjelző világítás és (egyes
változatoknál/piacokon) a ködfényszóró
is be van kapcsolva. A
műszercsoportban levő
visszajelző
lámpa ekkor felgyullad. A kikapcsolás a
gomb újbóli megnyomásával vagy a
helyzetjelző lámpák és/vagy (egyes
változatoknál) a ködfényszóró
kikapcsolásával történhet. A hátsó
ködlámpa használatát az adott ország
KRESZ előírásai szabályozzák. Tartsuk
be a vonatkozó előírásokat.
73F1A0306
MODE
74F1A0331
60
A JÁRMŰ MEGISMERÉSE

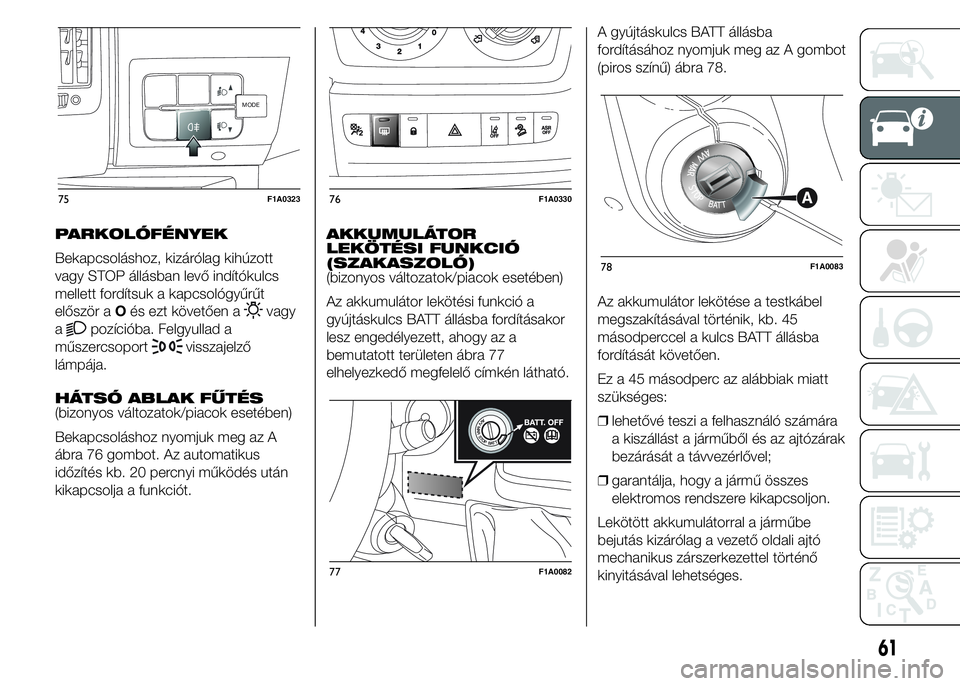

PARKOLÓFÉNYEK
Bekapcsoláshoz, kizárólag kihúzott
vagy STOP állásban levő indítókulcs
mellett fordítsuk a kapcsológyűrűt
először aOés ezt követően a
vagy
a
pozícióba. Felgyullad a
műszercsoport
visszajelző
lámpája.
HÁTSÓ ABLAK FŰTÉS
(bizonyos változatok/piacok esetében)
Bekapcsoláshoz nyomjuk meg az A
ábra 76 gombot. Az automatikus
időzítés kb. 20 percnyi működés után
kikapcsolja a funkciót.AKKUMULÁTOR
LEKÖTÉSI FUNKCIÓ
(SZAKASZOLÓ)
(bizonyos változatok/piacok esetében)
Az akkumulátor lekötési funkció a
gyújtáskulcs BATT állásba fordításakor
lesz engedélyezett, ahogy az a
bemutatott területen ábra 77
elhelyezkedő megfelelő címkén látható.A gyújtáskulcs BATT állásba
fordításához nyomjuk meg az A gombot
(piros színű) ábra 78.
Az akkumulátor lekötése a testkábel
megszakításával történik, kb. 45
másodperccel a kulcs BATT állásba
fordítását követően.
Ez a 45 másodperc az alábbiak miatt
szükséges:
❒lehetővé teszi a felhasználó számára
a kiszállást a járműből és az ajtózárak
bezárását a távvezérlővel;
❒garantálja, hogy a jármű összes
elektromos rendszere kikapcsoljon.
Lekötött akkumulátorral a járműbe
bejutás kizárólag a vezető oldali ajtó
mechanikus zárszerkezettel történő
kinyitásával lehetséges.
MODE
75F1A032376F1A0330
77F1A0082
78F1A0083
61

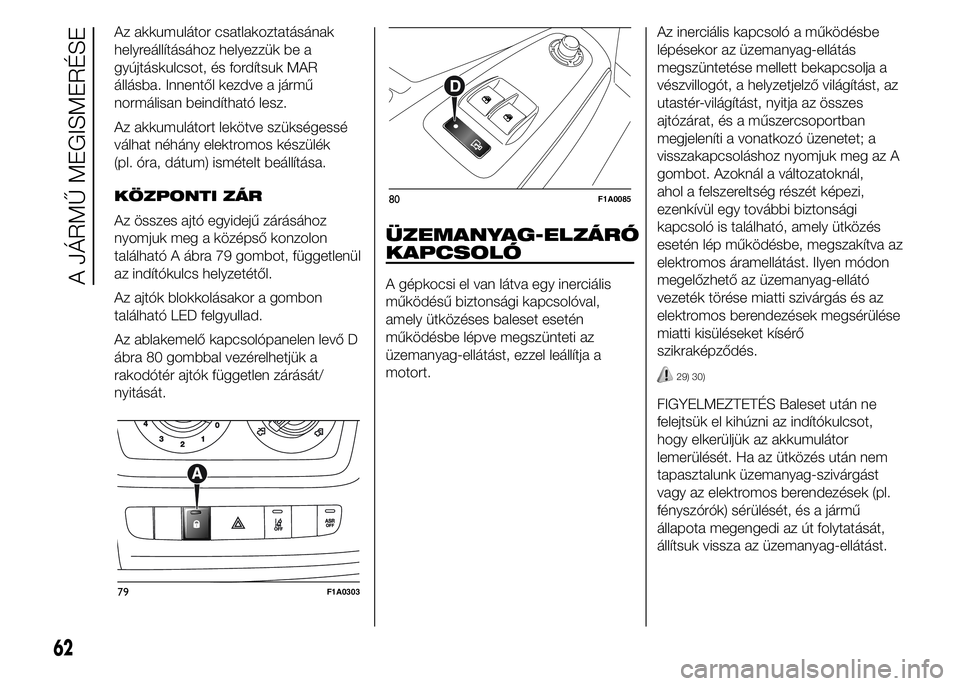

Az akkumulátor csatlakoztatásának
helyreállításához helyezzük be a
gyújtáskulcsot, és fordítsuk MAR
állásba. Innentől kezdve a jármű
normálisan beindítható lesz.
Az akkumulátort lekötve szükségessé
válhat néhány elektromos készülék
(pl. óra, dátum) ismételt beállítása.
KÖZPONTI ZÁR
Az összes ajtó egyidejű zárásához
nyomjuk meg a középső konzolon
található A ábra 79 gombot, függetlenül
az indítókulcs helyzetétől.
Az ajtók blokkolásakor a gombon
található LED felgyullad.
Az ablakemelő kapcsolópanelen levő D
ábra 80 gombbal vezérelhetjük a
rakodótér ajtók független zárását/
nyitását.
ÜZEMANYAG-ELZÁRÓ
KAPCSOLÓ
A gépkocsi el van látva egy inerciális
működésű biztonsági kapcsolóval,
amely ütközéses baleset esetén
működésbe lépve megszünteti az
üzemanyag-ellátást, ezzel leállítja a
motort.Az inerciális kapcsoló a működésbe
lépésekor az üzemanyag-ellátás
megszüntetése mellett bekapcsolja a
vészvillogót, a helyzetjelző világítást, az
utastér-világítást, nyitja az összes
ajtózárat, és a műszercsoportban
megjeleníti a vonatkozó üzenetet; a
visszakapcsoláshoz nyomjuk meg az A
gombot. Azoknál a változatoknál,
ahol a felszereltség részét képezi,
ezenkívül egy további biztonsági
kapcsoló is található, amely ütközés
esetén lép működésbe, megszakítva az
elektromos áramellátást. Ilyen módon
megelőzhető az üzemanyag-ellátó
vezeték törése miatti szivárgás és az
elektromos berendezések megsérülése
miatti kisüléseket kísérő
szikraképződés.
29) 30)
FIGYELMEZTETÉS Baleset után ne
felejtsük el kihúzni az indítókulcsot,
hogy elkerüljük az akkumulátor
lemerülését. Ha az ütközés után nem
tapasztalunk üzemanyag-szivárgást
vagy az elektromos berendezések (pl.
fényszórók) sérülését, és a jármű
állapota megengedi az út folytatását,
állítsuk vissza az üzemanyag-ellátást.
79F1A0303
80F1A0085
62
A JÁRMŰ MEGISMERÉSE

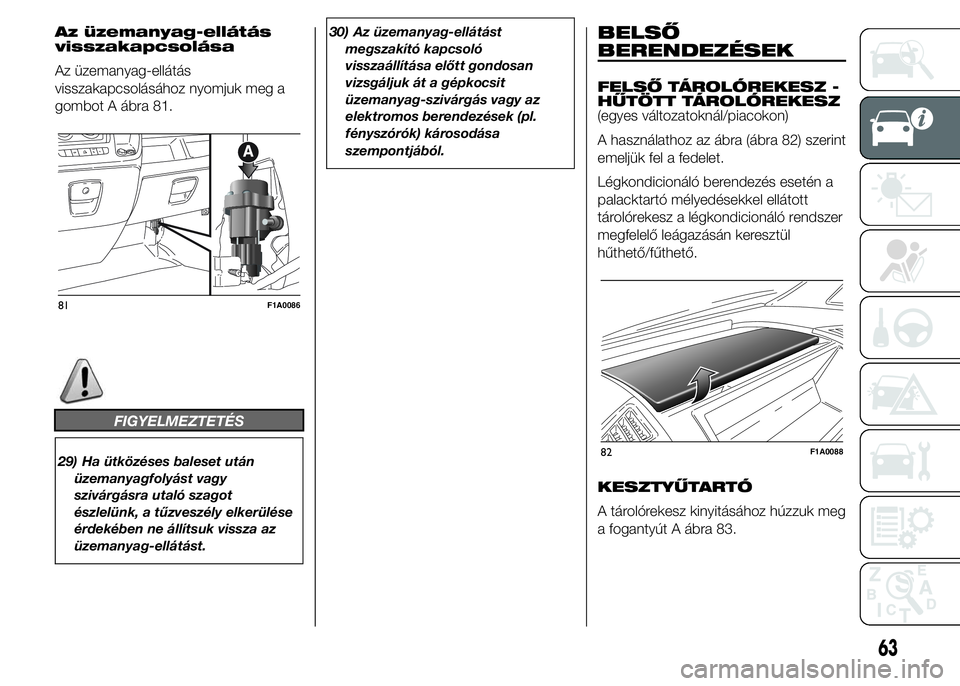

Az üzemanyag-ellátás
visszakapcsolása
Az üzemanyag-ellátás
visszakapcsolásához nyomjuk meg a
gombot A ábra 81.
FIGYELMEZTETÉS
29) Ha ütközéses baleset után
üzemanyagfolyást vagy
szivárgásra utaló szagot
észlelünk, a tűzveszély elkerülése
érdekében ne állítsuk vissza az
üzemanyag-ellátást.30) Az üzemanyag-ellátást
megszakító kapcsoló
visszaállítása előtt gondosan
vizsgáljuk át a gépkocsit
üzemanyag-szivárgás vagy az
elektromos berendezések (pl.
fényszórók) károsodása
szempontjából.
BELSŐ
BERENDEZÉSEK
FELSŐ TÁROLÓREKESZ -
HŰTÖTT TÁROLÓREKESZ
(egyes változatoknál/piacokon)
A használathoz az ábra (ábra 82) szerint
emeljük fel a fedelet.
Légkondicionáló berendezés esetén a
palacktartó mélyedésekkel ellátott
tárolórekesz a légkondicionáló rendszer
megfelelő leágazásán keresztül
hűthető/fűthető.
KESZTYŰTARTÓ
A tárolórekesz kinyitásához húzzuk meg
a fogantyút A ábra 83.
81F1A0086
82F1A0088
63

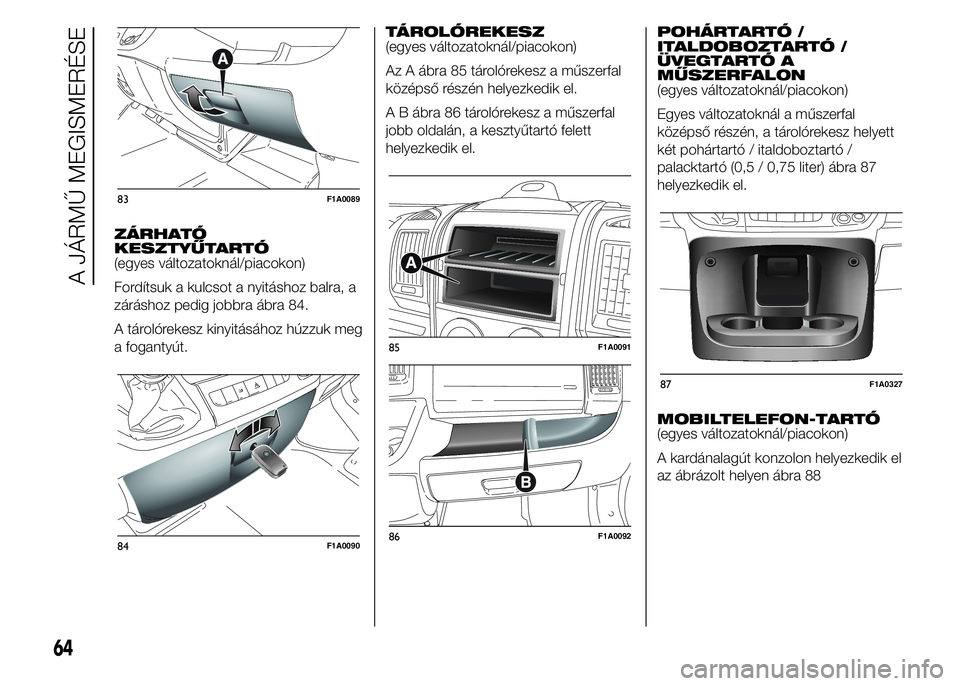

ZÁRHATÓ
KESZTYŰTARTÓ
(egyes változatoknál/piacokon)
Fordítsuk a kulcsot a nyitáshoz balra, a
záráshoz pedig jobbra ábra 84.
A tárolórekesz kinyitásához húzzuk meg
a fogantyút.TÁROLÓREKESZ
(egyes változatoknál/piacokon)
Az A ábra 85 tárolórekesz a műszerfal
középső részén helyezkedik el.
A B ábra 86 tárolórekesz a műszerfal
jobb oldalán, a kesztyűtartó felett
helyezkedik el.POHÁRTARTÓ /
ITALDOBOZTARTÓ /
ÜVEGTARTÓ A
MŰSZERFALON
(egyes változatoknál/piacokon)
Egyes változatoknál a műszerfal
középső részén, a tárolórekesz helyett
két pohártartó / italdoboztartó /
palacktartó (0,5 / 0,75 liter) ábra 87
helyezkedik el.
MOBILTELEFON-TARTÓ
(egyes változatoknál/piacokon)
A kardánalagút konzolon helyezkedik el
az ábrázolt helyen ábra 88
83F1A0089
84F1A0090
85F1A0091
86F1A0092
87F1A0327
64
A JÁRMŰ MEGISMERÉSE

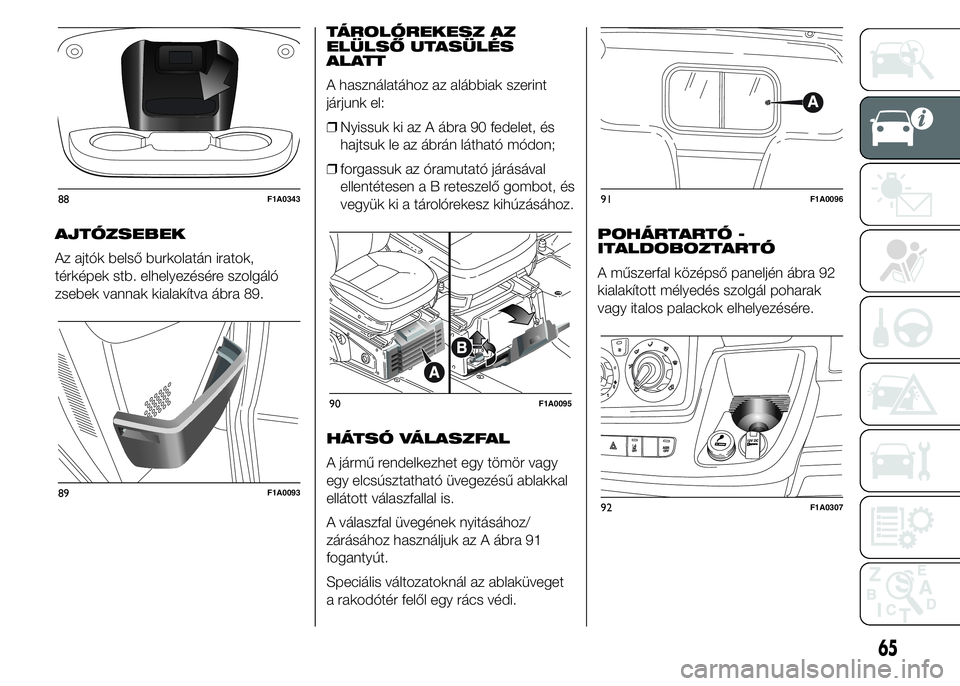

AJTÓZSEBEK
Az ajtók belső burkolatán iratok,
térképek stb. elhelyezésére szolgáló
zsebek vannak kialakítva ábra 89.TÁROLÓREKESZ AZ
ELÜLSŐ UTASÜLÉS
ALATT
A használatához az alábbiak szerint
járjunk el:
❒Nyissuk ki az A ábra 90 fedelet, és
hajtsuk le az ábrán látható módon;
❒forgassuk az óramutató járásával
ellentétesenaBreteszelő gombot, és
vegyük ki a tárolórekesz kihúzásához.
HÁTSÓ VÁLASZFAL
A jármű rendelkezhet egy tömör vagy
egy elcsúsztatható üvegezésű ablakkal
ellátott válaszfallal is.
A válaszfal üvegének nyitásához/
zárásához használjuk az A ábra 91
fogantyút.
Speciális változatoknál az ablaküveget
a rakodótér felől egy rács védi.POHÁRTARTÓ -
ITALDOBOZTARTÓ
A műszerfal középső paneljén ábra 92
kialakított mélyedés szolgál poharak
vagy italos palackok elhelyezésére.
88F1A0343
89F1A0093
90F1A0095
91F1A0096
92F1A0307
65

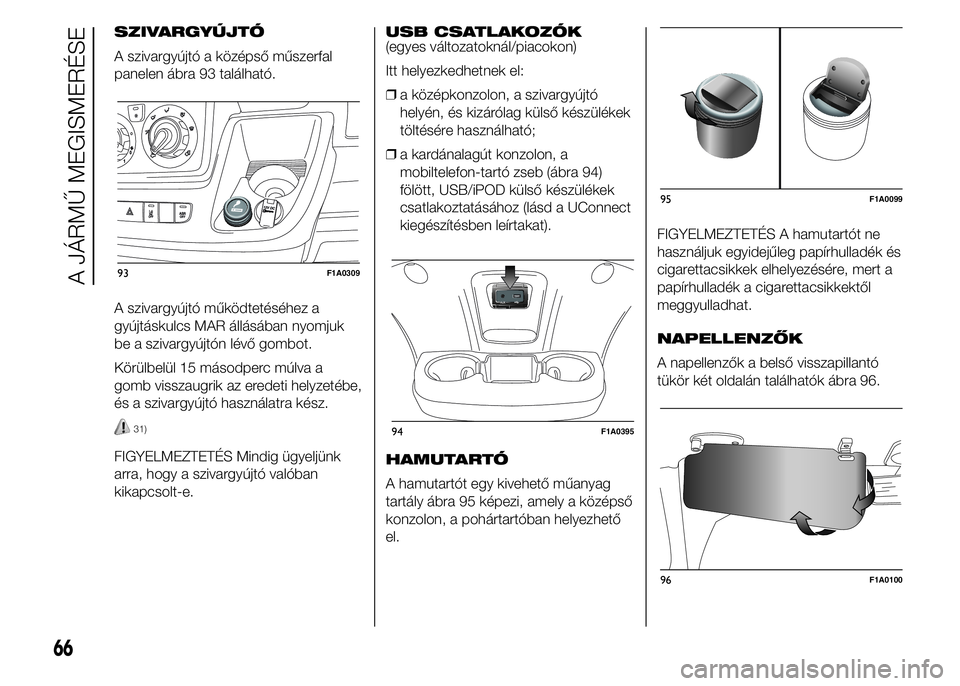

SZIVARGYÚJTÓ
A szivargyújtó a középső műszerfal
panelen ábra 93 található.
A szivargyújtó működtetéséhez a
gyújtáskulcs MAR állásában nyomjuk
be a szivargyújtón lévő gombot.
Körülbelül 15 másodperc múlva a
gomb visszaugrik az eredeti helyzetébe,
és a szivargyújtó használatra kész.
31)
FIGYELMEZTETÉS Mindig ügyeljünk
arra, hogy a szivargyújtó valóban
kikapcsolt-e.USB CSATLAKOZÓK
(egyes változatoknál/piacokon)
Itt helyezkedhetnek el:
❒a középkonzolon, a szivargyújtó
helyén, és kizárólag külső készülékek
töltésére használható;
❒a kardánalagút konzolon, a
mobiltelefon-tartó zseb (ábra 94)
fölött, USB/iPOD külső készülékek
csatlakoztatásához (lásd a UConnect
kiegészítésben leírtakat).
HAMUTARTÓ
A hamutartót egy kivehető műanyag
tartály ábra 95 képezi, amely a középső
konzolon, a pohártartóban helyezhető
el.FIGYELMEZTETÉS A hamutartót ne
használjuk egyidejűleg papírhulladék és
cigarettacsikkek elhelyezésére, mert a
papírhulladék a cigarettacsikkektől
meggyulladhat.
NAPELLENZŐK
A napellenzők a belső visszapillantó
tükör két oldalán találhatók ábra 96.
93F1A0309
95F1A0099
96F1A0100
66
A JÁRMŰ MEGISMERÉSE
94F1A0395
