FIAT DUCATO BASE CAMPER 2015 Libretto Uso Manutenzione (in Italian)

Spie su quadro Cosa significa Cosa fare

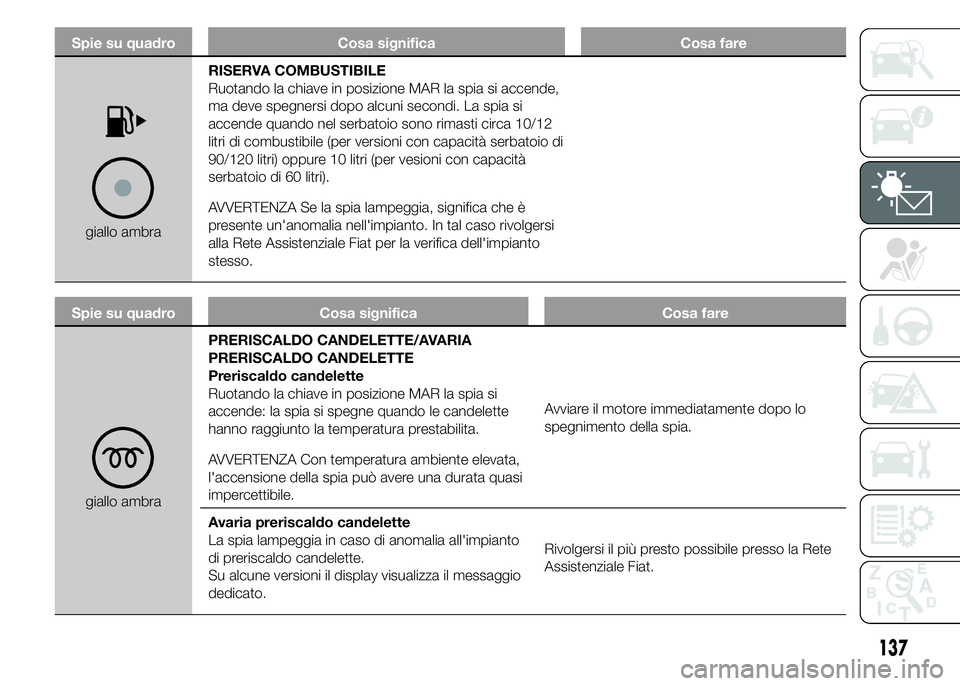

giallo ambraRISERVA COMBUSTIBILE
Ruotando la chiave in posizione MAR la spia si accende,
ma deve spegnersi dopo alcuni secondi. La spia si
accende quando nel serbatoio sono rimasti circa 10/12
litri di combustibile (per versioni con capacità serbatoio di
90/120 litri) oppure 10 litri (per vesioni con capacità
serbatoio di 60 litri).
AVVERTENZA Se la spia lampeggia, significa che è
presente un'anomalia nell'impianto. In tal caso rivolgersi
alla Rete Assistenziale Fiat per la verifica dell'impianto
stesso.
Spie su quadro Cosa significa Cosa fare
giallo ambraPRERISCALDO CANDELETTE/AVARIA
PRERISCALDO CANDELETTE
Preriscaldo candelette
Ruotando la chiave in posizione MAR la spia si
accende: la spia si spegne quando le candelette
hanno raggiunto la temperatura prestabilita.
AVVERTENZA Con temperatura ambiente elevata,
l'accensione della spia può avere una durata quasi
impercettibile.Avviare il motore immediatamente dopo lo
spegnimento della spia.
Avaria preriscaldo candelette
La spia lampeggia in caso di anomalia all'impianto
di preriscaldo candelette.
Su alcune versioni il display visualizza il messaggio
dedicato.Rivolgersi il più presto possibile presso la Rete
Assistenziale Fiat.
137

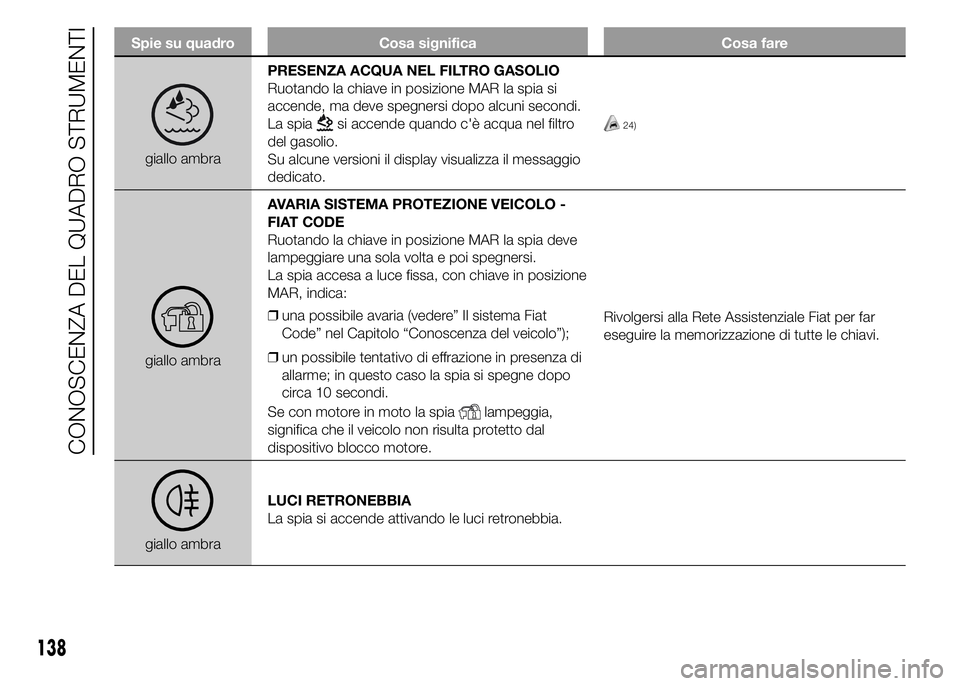

Spie su quadro Cosa significa Cosa fare
giallo ambraPRESENZA ACQUA NEL FILTRO GASOLIO
Ruotando la chiave in posizione MAR la spia si
accende, ma deve spegnersi dopo alcuni secondi.
La spia
si accende quando c'è acqua nel filtro
del gasolio.
Su alcune versioni il display visualizza il messaggio
dedicato.24)
giallo ambraAVARIA SISTEMA PROTEZIONE VEICOLO -
FIAT CODE
Ruotando la chiave in posizione MAR la spia deve
lampeggiare una sola volta e poi spegnersi.
La spia accesa a luce fissa, con chiave in posizione
MAR, indica:
❒una possibile avaria (vedere” Il sistema Fiat
Code” nel Capitolo “Conoscenza del veicolo”);
❒un possibile tentativo di effrazione in presenza di
allarme; in questo caso la spia si spegne dopo
circa 10 secondi.
Se con motore in moto la spia
lampeggia,
significa che il veicolo non risulta protetto dal
dispositivo blocco motore.Rivolgersi alla Rete Assistenziale Fiat per far
eseguire la memorizzazione di tutte le chiavi.
giallo ambraLUCI RETRONEBBIA
La spia si accende attivando le luci retronebbia.
138
CONOSCENZA DEL QUADRO STRUMENTI

Spie su quadro Cosa significa Cosa fare

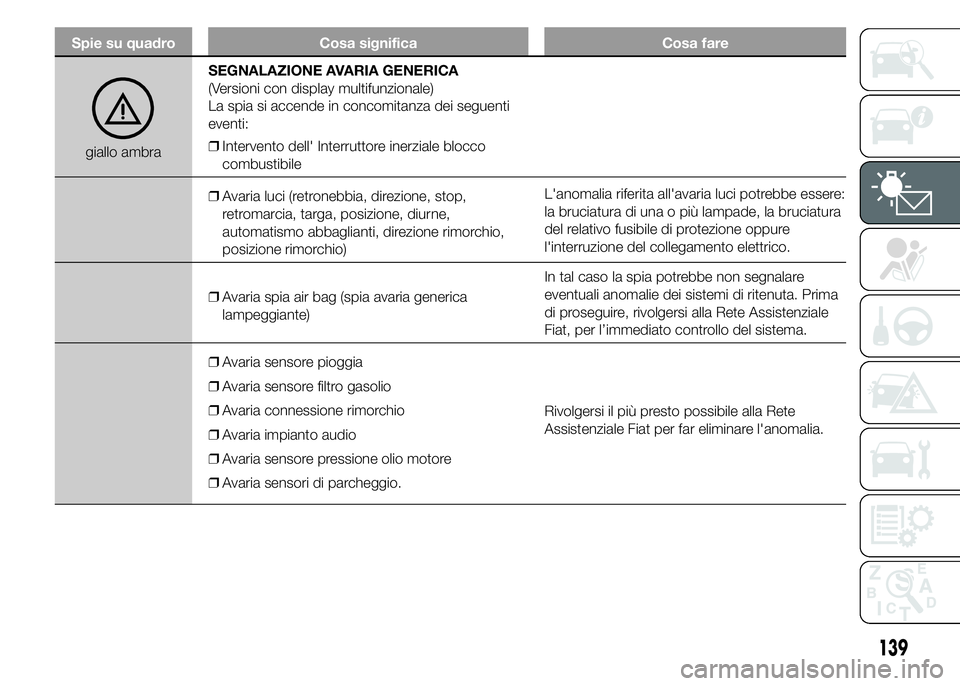

giallo ambraSEGNALAZIONE AVARIA GENERICA
(Versioni con display multifunzionale)
La spia si accende in concomitanza dei seguenti
eventi:
❒Intervento dell' Interruttore inerziale blocco
combustibile
❒Avaria luci (retronebbia, direzione, stop,
retromarcia, targa, posizione, diurne,
automatismo abbaglianti, direzione rimorchio,
posizione rimorchio)L'anomalia riferita all'avaria luci potrebbe essere:
la bruciatura di una o più lampade, la bruciatura
del relativo fusibile di protezione oppure
l'interruzione del collegamento elettrico.
❒Avaria spia air bag (spia avaria generica
lampeggiante)In tal caso la spia potrebbe non segnalare
eventuali anomalie dei sistemi di ritenuta. Prima
di proseguire, rivolgersi alla Rete Assistenziale
Fiat, per l’immediato controllo del sistema.
❒Avaria sensore pioggia
❒Avaria sensore filtro gasolio
❒Avaria connessione rimorchio
❒Avaria impianto audio
❒Avaria sensore pressione olio motore
❒Avaria sensori di parcheggio.Rivolgersi il più presto possibile alla Rete
Assistenziale Fiat per far eliminare l'anomalia.
139

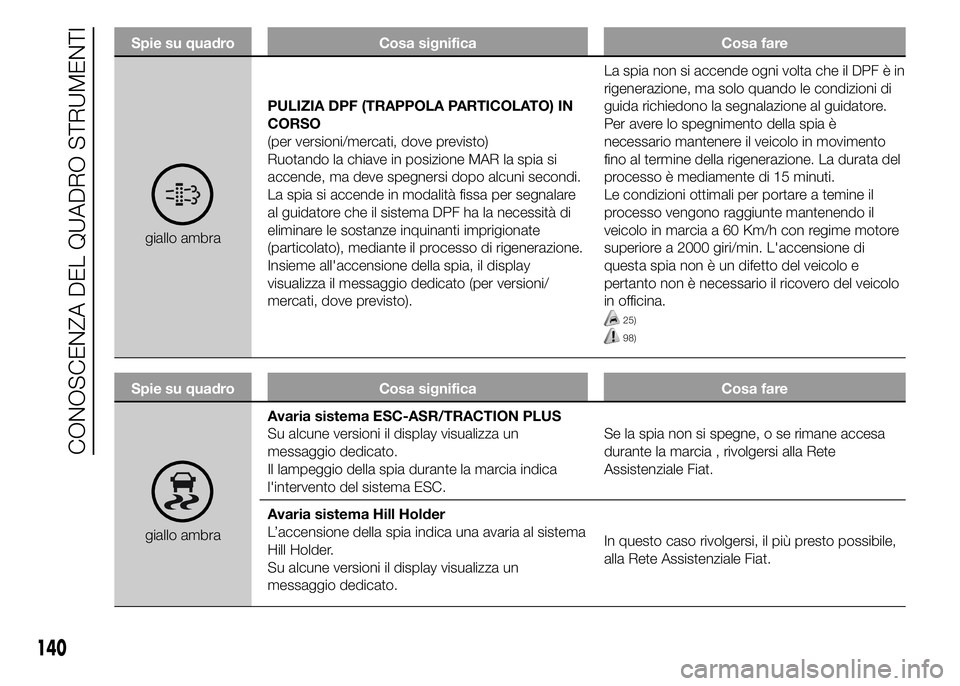

Spie su quadro Cosa significa Cosa fare
giallo ambraPULIZIA DPF (TRAPPOLA PARTICOLATO) IN
CORSO
(per versioni/mercati, dove previsto)
Ruotando la chiave in posizione MAR la spia si
accende, ma deve spegnersi dopo alcuni secondi.
La spia si accende in modalità fissa per segnalare
al guidatore che il sistema DPF ha la necessità di
eliminare le sostanze inquinanti imprigionate
(particolato), mediante il processo di rigenerazione.
Insieme all'accensione della spia, il display
visualizza il messaggio dedicato (per versioni/
mercati, dove previsto).La spia non si accende ogni volta che il DPF è in
rigenerazione, ma solo quando le condizioni di
guida richiedono la segnalazione al guidatore.
Per avere lo spegnimento della spia è
necessario mantenere il veicolo in movimento
fino al termine della rigenerazione. La durata del
processo è mediamente di 15 minuti.
Le condizioni ottimali per portare a temine il
processo vengono raggiunte mantenendo il
veicolo in marcia a 60 Km/h con regime motore
superiore a 2000 giri/min. L'accensione di
questa spia non è un difetto del veicolo e
pertanto non è necessario il ricovero del veicolo
in officina.
25)
98)
Spie su quadro Cosa significa Cosa fare
giallo ambraAvaria sistema ESC-ASR/TRACTION PLUS
Su alcune versioni il display visualizza un
messaggio dedicato.
Il lampeggio della spia durante la marcia indica
l'intervento del sistema ESC.Se la spia non si spegne, o se rimane accesa
durante la marcia , rivolgersi alla Rete
Assistenziale Fiat.
Avaria sistema Hill Holder
L’accensione della spia indica una avaria al sistema
Hill Holder.
Su alcune versioni il display visualizza un
messaggio dedicato.In questo caso rivolgersi, il più presto possibile,
alla Rete Assistenziale Fiat.
140
CONOSCENZA DEL QUADRO STRUMENTI

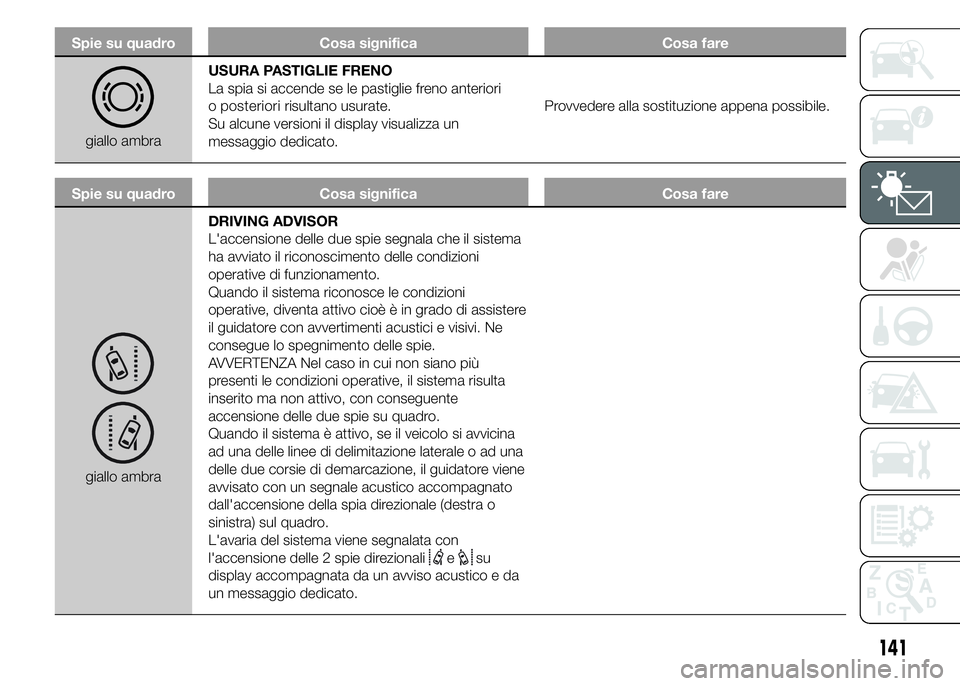

Spie su quadro Cosa significa Cosa fare
giallo ambraUSURA PASTIGLIE FRENO
La spia si accende se le pastiglie freno anteriori
risultano usurate.
Su alcune versioni il display visualizza un
messaggio dedicato.Provvedere alla sostituzione appena possibile.
Spie su quadro Cosa significa Cosa fare
giallo ambraDRIVING ADVISOR
L'accensione delle due spie segnala che il sistema
ha avviato il riconoscimento delle condizioni
operative di funzionamento.
Quando il sistema riconosce le condizioni
operative, diventa attivo cioè è in grado di assistere
il guidatore con avvertimenti acustici e visivi. Ne
consegue lo spegnimento delle spie.
AVVERTENZA Nel caso in cui non siano più
presenti le condizioni operative, il sistema risulta
inserito ma non attivo, con conseguente
accensione delle due spie su quadro.
Quando il sistema è attivo, se il veicolo si avvicina
ad una delle linee di delimitazione laterale o ad una
delle due corsie di demarcazione, il guidatore viene
avvisato con un segnale acustico accompagnato
dall'accensione della spia direzionale (destra o
sinistra) sul quadro.
L'avaria del sistema viene segnalata con
l'accensione delle 2 spie direzionali
esu
display accompagnata da un avviso acustico e da
un messaggio dedicato.
141
o posteriori

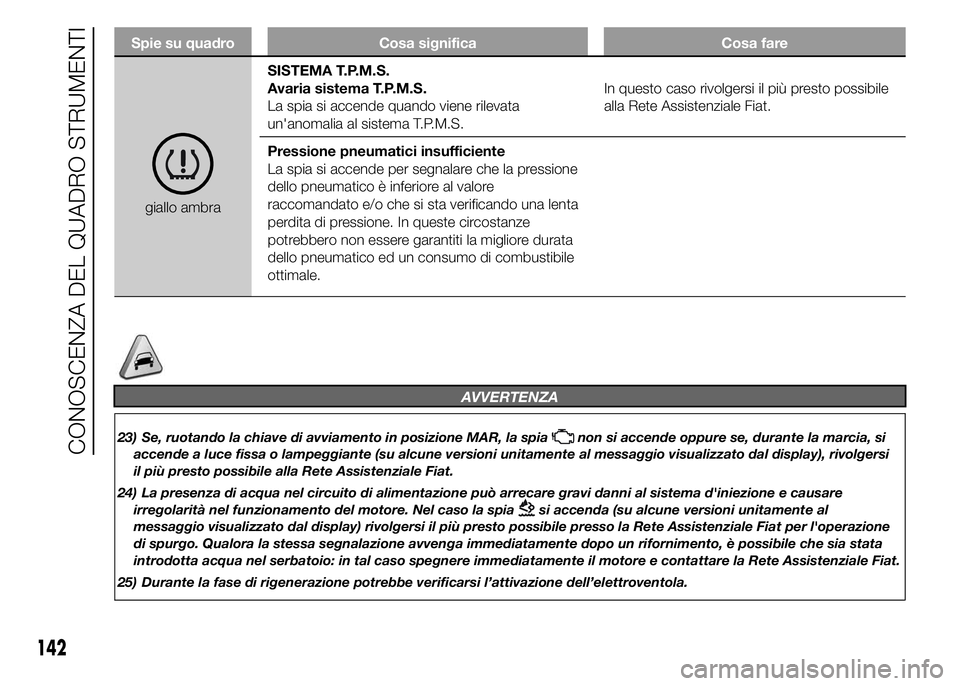

Spie su quadro Cosa significa Cosa fare
giallo ambraSISTEMA T.P.M.S.
Avaria sistema T.P.M.S.
La spia si accende quando viene rilevata
un'anomalia al sistema T.P.M.S.In questo caso rivolgersi il più presto possibile
alla Rete Assistenziale Fiat.
Pressione pneumatici insufficiente
La spia si accende per segnalare che la pressione
dello pneumatico è inferiore al valore
raccomandato e/o che si sta verificando una lenta
perdita di pressione. In queste circostanze
potrebbero non essere garantiti la migliore durata
dello pneumatico ed un consumo di combustibile
ottimale.
AVVERTENZA
23) Se, ruotando la chiave di avviamento in posizione MAR, la spianon si accende oppure se, durante la marcia, si
accende a luce fissa o lampeggiante (su alcune versioni unitamente al messaggio visualizzato dal display), rivolgersi
il più presto possibile alla Rete Assistenziale Fiat.
24) La presenza di acqua nel circuito di alimentazione può arrecare gravi danni al sistema d'iniezione e causare
irregolarità nel funzionamento del motore. Nel caso la spia
si accenda (su alcune versioni unitamente al
messaggio visualizzato dal display) rivolgersi il più presto possibile presso la Rete Assistenziale Fiat per l'operazione
di spurgo. Qualora la stessa segnalazione avvenga immediatamente dopo un rifornimento, è possibile che sia stata
introdotta acqua nel serbatoio: in tal caso spegnere immediatamente il motore e contattare la Rete Assistenziale Fiat.
25) Durante la fase di rigenerazione potrebbe verificarsi l’attivazione dell’elettroventola.
142
CONOSCENZA DEL QUADRO STRUMENTI

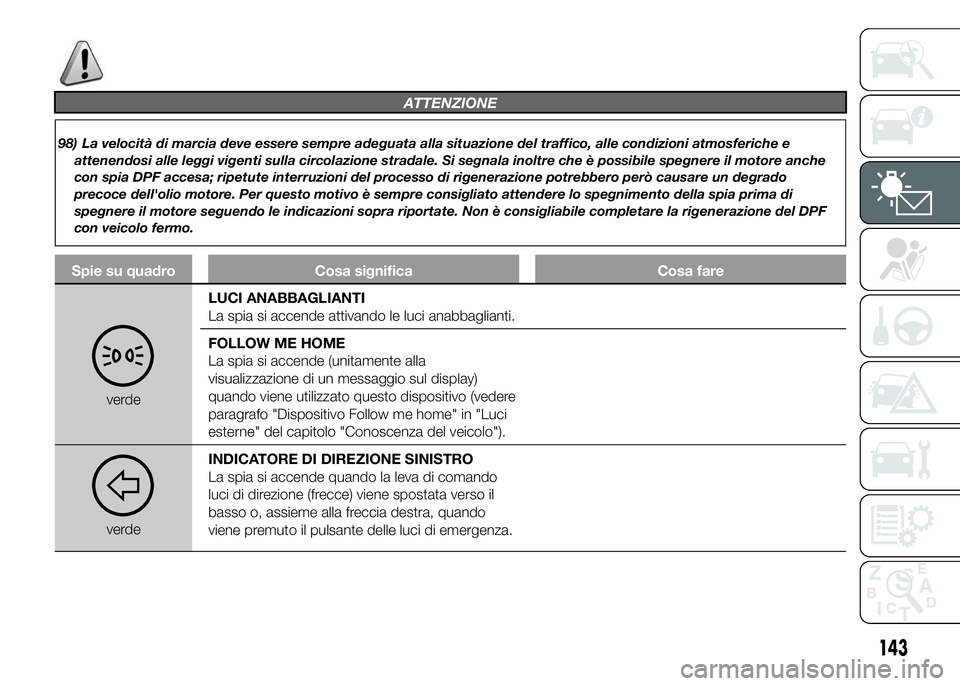

ATTENZIONE
98) La velocità di marcia deve essere sempre adeguata alla situazione del traffico, alle condizioni atmosferiche e
attenendosi alle leggi vigenti sulla circolazione stradale. Si segnala inoltre che è possibile spegnere il motore anche
con spia DPF accesa; ripetute interruzioni del processo di rigenerazione potrebbero però causare un degrado
precoce dell'olio motore. Per questo motivo è sempre consigliato attendere lo spegnimento della spia prima di
spegnere il motore seguendo le indicazioni sopra riportate. Non è consigliabile completare la rigenerazione del DPF
con veicolo fermo.
Spie su quadro Cosa significa Cosa fare
verdeLUCI ANABBAGLIANTI
La spia si accende attivando le luci anabbaglianti.
FOLLOW ME HOME
La spia si accende (unitamente alla
visualizzazione di un messaggio sul display)
quando viene utilizzato questo dispositivo (vedere
paragrafo "Dispositivo Follow me home" in "Luci
esterne" del capitolo "Conoscenza del veicolo").
verdeINDICATORE DI DIREZIONE SINISTRO
La spia si accende quando la leva di comando
luci di direzione (frecce) viene spostata verso il
basso o, assieme alla freccia destra, quando
viene premuto il pulsante delle luci di emergenza.
143

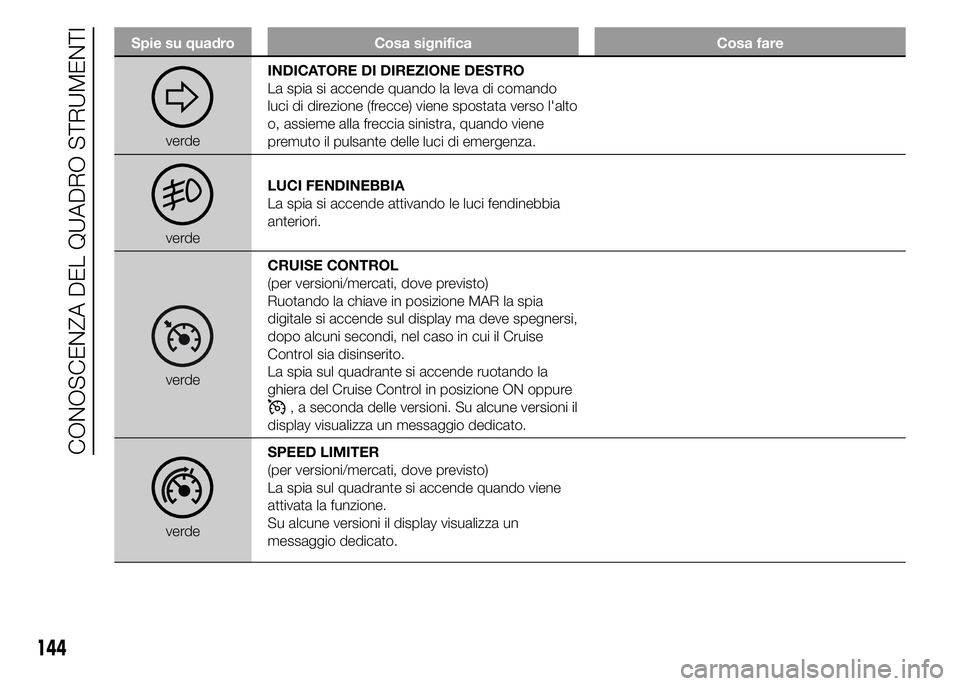

Spie su quadro Cosa significa Cosa fare
verdeINDICATORE DI DIREZIONE DESTRO
La spia si accende quando la leva di comando
luci di direzione (frecce) viene spostata verso l'alto
o, assieme alla freccia sinistra, quando viene
premuto il pulsante delle luci di emergenza.
verdeLUCI FENDINEBBIA
La spia si accende attivando le luci fendinebbia
anteriori.
verdeCRUISE CONTROL
(per versioni/mercati, dove previsto)
Ruotando la chiave in posizione MAR la spia
digitale si accende sul display ma deve spegnersi,
dopo alcuni secondi, nel caso in cui il Cruise
Control sia disinserito.
La spia sul quadrante si accende ruotando la
ghiera del Cruise Control in posizione ON oppure
, a seconda delle versioni. Su alcune versioni il
display visualizza un messaggio dedicato.
verdeSPEED LIMITER
(per versioni/mercati, dove previsto)
La spia sul quadrante si accende quando viene
attivata la funzione.
Su alcune versioni il display visualizza un
messaggio dedicato.
144
CONOSCENZA DEL QUADRO STRUMENTI

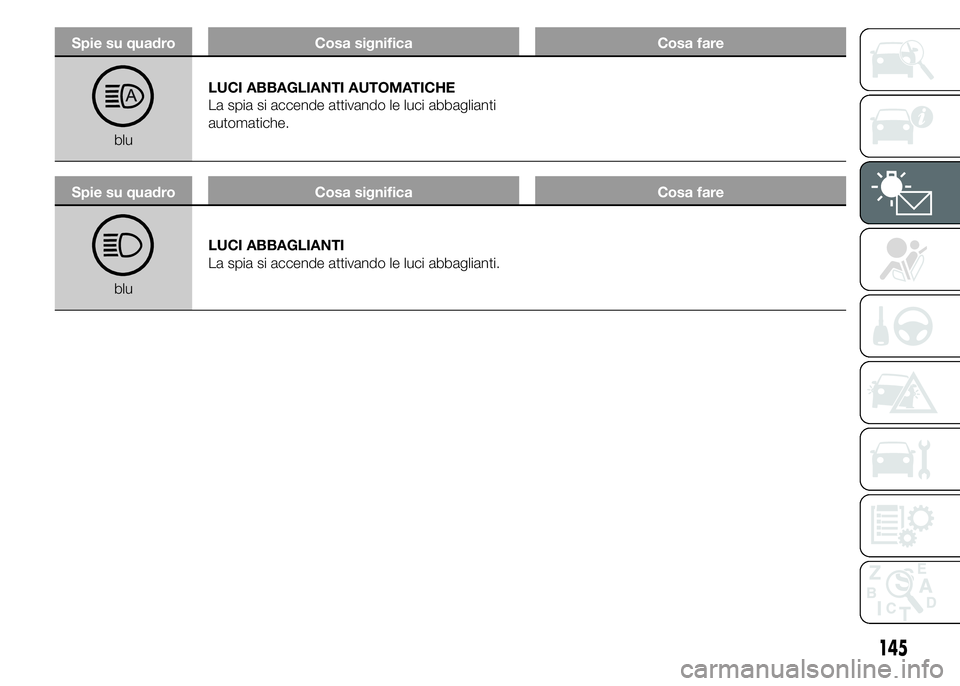

Spie su quadro Cosa significa Cosa fare
bluLUCI ABBAGLIANTI AUTOMATICHE
La spia si accende attivando le luci abbaglianti
automatiche.
Spie su quadro Cosa significa Cosa fare
bluLUCI ABBAGLIANTI
La spia si accende attivando le luci abbaglianti.
145

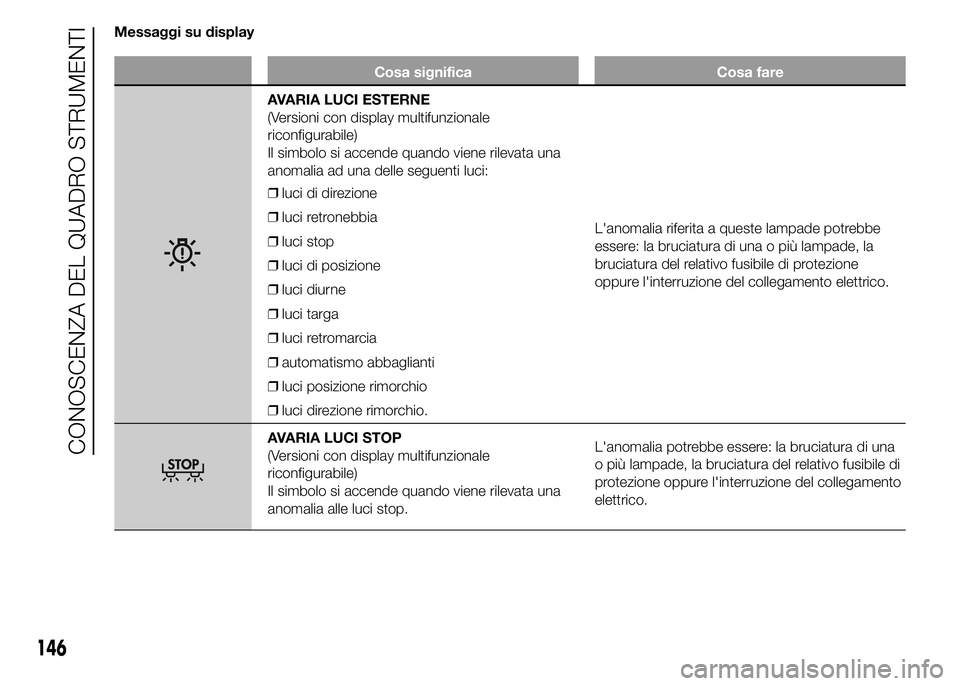

Messaggi su display
Cosa significa Cosa fare
AVARIA LUCI ESTERNE
(Versioni con display multifunzionale
riconfigurabile)
Il simbolo si accende quando viene rilevata una
anomalia ad una delle seguenti luci:
❒luci di direzione
❒luci retronebbia
❒luci stop
❒luci di posizione
❒luci diurne
❒luci targa
❒luci retromarcia
❒automatismo abbaglianti
❒luci posizione rimorchio
❒luci direzione rimorchio.L'anomalia riferita a queste lampade potrebbe
essere: la bruciatura di una o più lampade, la
bruciatura del relativo fusibile di protezione
oppure l'interruzione del collegamento elettrico.
AVARIA LUCI STOP
(Versioni con display multifunzionale
riconfigurabile)
Il simbolo si accende quando viene rilevata una
anomalia alle luci stop.L'anomalia potrebbe essere: la bruciatura di una
o più lampade, la bruciatura del relativo fusibile di
protezione oppure l'interruzione del collegamento
elettrico.
146
CONOSCENZA DEL QUADRO STRUMENTI
