FIAT DUCATO BASE CAMPER 2015 Libretto Uso Manutenzione (in Italian)

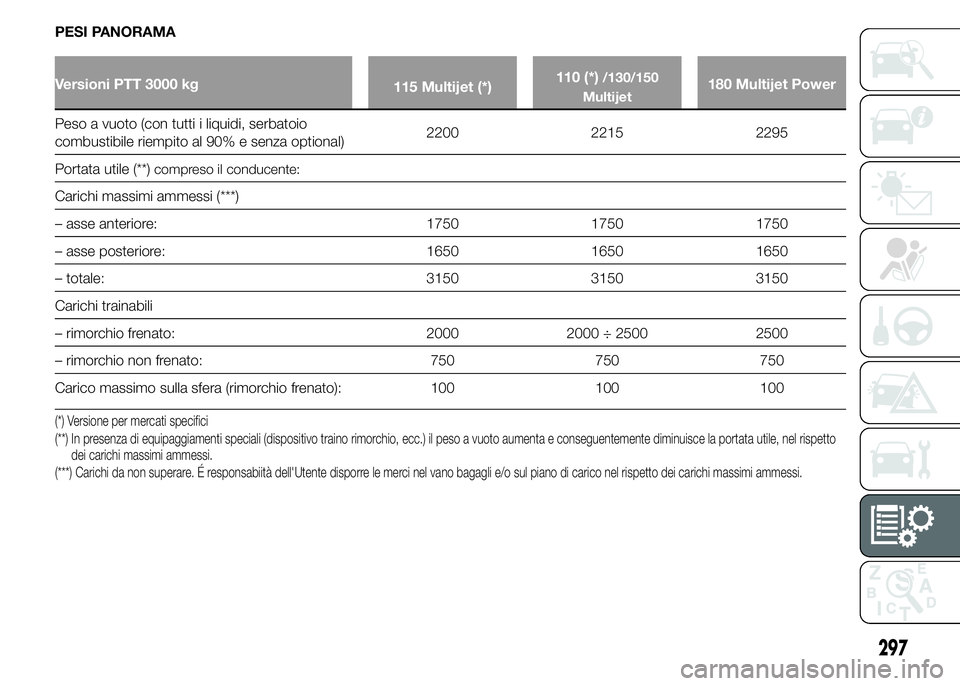

PESI PANORAMA
Versioni PTT 3000 kg
115 Multijet (*)110 (*)/130/150
Multijet180 Multijet Power
Peso a vuoto (con tutti i liquidi, serbatoio
combustibile riempito al 90% e senza optional)2200 2215 2295
Portata utile (**)
compreso il conducente:
Carichi massimi ammessi (***)
– asse anteriore: 1750 1750 1750
– asse posteriore: 1650 1650 1650
– totale: 3150 3150 3150
Carichi trainabili
– rimorchio frenato: 2000 2000 ÷ 2500 2500
– rimorchio non frenato: 750 750 750
Carico massimo sulla sfera (rimorchio frenato): 100 100 100
(*) Versione per mercati specifici
(**) In presenza di equipaggiamenti speciali (dispositivo traino rimorchio, ecc.) il peso a vuoto aumenta e conseguentemente diminuisce la portatautile, nel rispetto
dei carichi massimi ammessi.
(***) Carichi da non superare. É responsabiità dell'Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei carichi massimiammessi.
297

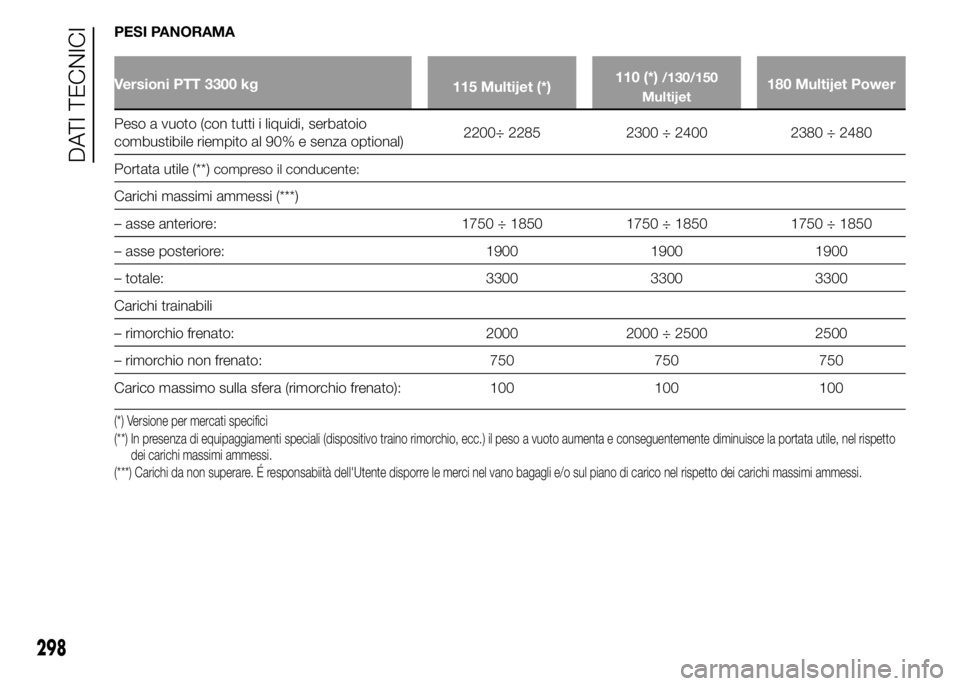

PESI PANORAMA
Versioni PTT 3300 kg
115 Multijet (*)110 (*)/130/150
Multijet180 Multijet Power
Peso a vuoto (con tutti i liquidi, serbatoio
combustibile riempito al 90% e senza optional)2200÷ 2285 2300 ÷ 2400 2380 ÷ 2480
Portata utile (**)
compreso il conducente:
Carichi massimi ammessi (***)
– asse anteriore: 1750 ÷ 1850 1750 ÷ 1850 1750 ÷ 1850
– asse posteriore: 1900 1900 1900
– totale: 3300 3300 3300
Carichi trainabili
– rimorchio frenato: 2000 2000 ÷ 2500 2500
– rimorchio non frenato: 750 750 750
Carico massimo sulla sfera (rimorchio frenato): 100 100 100
(*) Versione per mercati specifici
(**) In presenza di equipaggiamenti speciali (dispositivo traino rimorchio, ecc.) il peso a vuoto aumenta e conseguentemente diminuisce la portatautile, nel rispetto
dei carichi massimi ammessi.
(***) Carichi da non superare. É responsabiità dell'Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei carichi massimiammessi.
298
DATI TECNICI

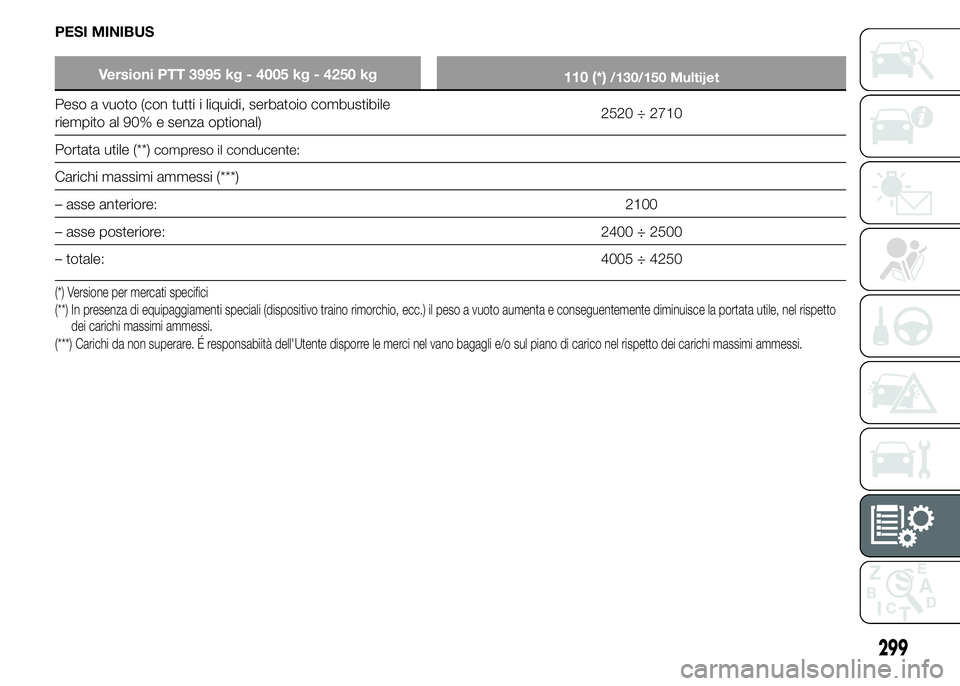

PESI MINIBUS
Versioni PTT 3995 kg - 4005 kg - 4250 kg
110 (*)/130/150 Multijet
Peso a vuoto (con tutti i liquidi, serbatoio combustibile
riempito al 90% e senza optional)2520 ÷ 2710
Portata utile (**)
compreso il conducente:
Carichi massimi ammessi (***)
– asse anteriore:2100
– asse posteriore: 2400 ÷ 2500
– totale:4005 ÷ 4250
(*) Versione per mercati specifici
(**) In presenza di equipaggiamenti speciali (dispositivo traino rimorchio, ecc.) il peso a vuoto aumenta e conseguentemente diminuisce la portatautile, nel rispetto
dei carichi massimi ammessi.
(***) Carichi da non superare. É responsabiità dell'Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei carichi massimiammessi.
299

PESI AUTOTELAI PRIVI DI CABINA
Versioni PTT 3000 kg
115 Multijet (*)110 (*)/130/150
Multijet180 Multijet Power
Peso a vuoto (con tutti i liquidi, serbatoio
combustibile riempito al 90% e senza optional)1245 ÷ 1360 1305 ÷ 1375 1385 ÷ 1455
Portata utile (**)
compreso il conducente:
Carichi massimi ammessi (***)
– asse anteriore: 1630 1630 1630
– asse posteriore: 1650 1650 1650
– totale: 3000 3000 3000
Carichi trainabili
– rimorchio frenato: 2000 2500 2500
– rimorchio non frenato: 750 750 750
Carico massimo sulla sfera (rimorchio frenato): 100 100 100
(*) Versione per mercati specifici
(**) In presenza di equipaggiamenti speciali (dispositivo traino rimorchio, ecc.) il peso a vuoto aumenta e conseguentemente diminuisce la portatautile, nel rispetto
dei carichi massimi ammessi.
(***) Carichi da non superare. É responsabiità dell'Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei carichi massimiammessi.
300
DATI TECNICI

PESI AUTOTELAI PRIVI DI CABINA
Versioni PTT 3300 kg
115 Multijet (*)110 (*)/130/150
Multijet180 Multijet Power
Peso a vuoto (con tutti i liquidi, serbatoio
combustibile riempito al 90% e senza optional)1245 ÷ 1360 1260 ÷ 1375 1340 ÷ 1455
Portata utile (**)
compreso il conducente:
Carichi massimi ammessi (***)
– asse anteriore: 1750 1750 1750
– asse posteriore: 1900 1900 1900
– totale: 3300 3300 3300
Carichi trainabili
– rimorchio frenato: 2000 2000 ÷ 2500 2500
– rimorchio non frenato: 750 750 750
Carico massimo sulla sfera (rimorchio frenato): 100 100 100
(*) Versione per mercati specifici
(**) In presenza di equipaggiamenti speciali (dispositivo traino rimorchio, ecc.) il peso a vuoto aumenta e conseguentemente diminuisce la portatautile, nel rispetto
dei carichi massimi ammessi.
(***) Carichi da non superare. É responsabiità dell'Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei carichi massimiammessi.
301

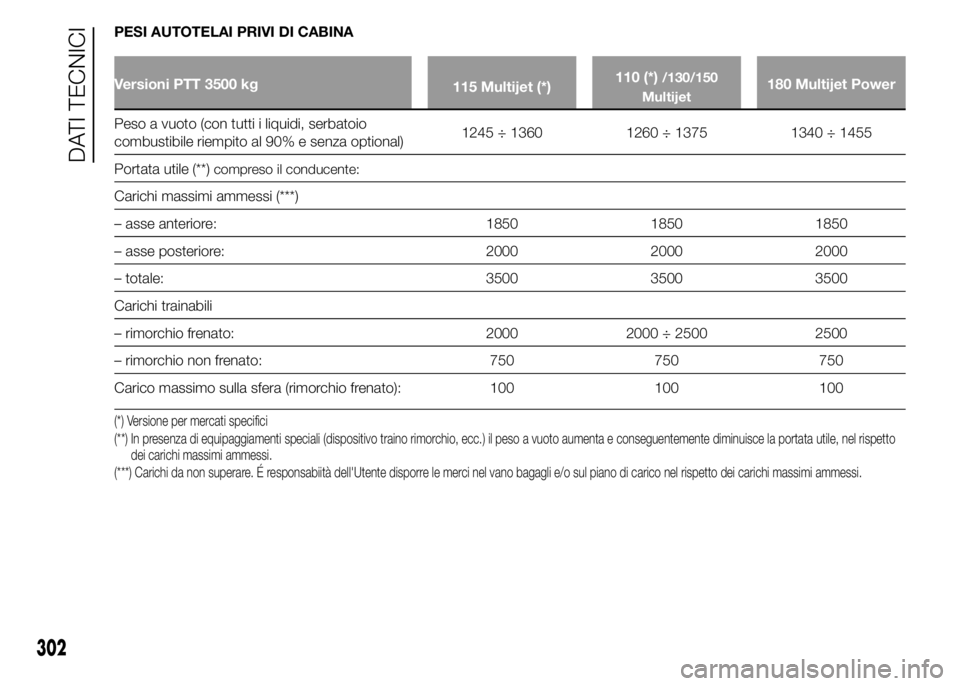

PESI AUTOTELAI PRIVI DI CABINA
Versioni PTT 3500 kg
115 Multijet (*)110 (*)/130/150
Multijet180 Multijet Power
Peso a vuoto (con tutti i liquidi, serbatoio
combustibile riempito al 90% e senza optional)1245 ÷ 1360 1260 ÷ 1375 1340 ÷ 1455
Portata utile (**)
compreso il conducente:
Carichi massimi ammessi (***)
– asse anteriore: 1850 1850 1850
– asse posteriore: 2000 2000 2000
– totale: 3500 3500 3500
Carichi trainabili
– rimorchio frenato: 2000 2000 ÷ 2500 2500
– rimorchio non frenato: 750 750 750
Carico massimo sulla sfera (rimorchio frenato): 100 100 100
(*) Versione per mercati specifici
(**) In presenza di equipaggiamenti speciali (dispositivo traino rimorchio, ecc.) il peso a vuoto aumenta e conseguentemente diminuisce la portatautile, nel rispetto
dei carichi massimi ammessi.
(***) Carichi da non superare. É responsabiità dell'Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei carichi massimiammessi.
302
DATI TECNICI

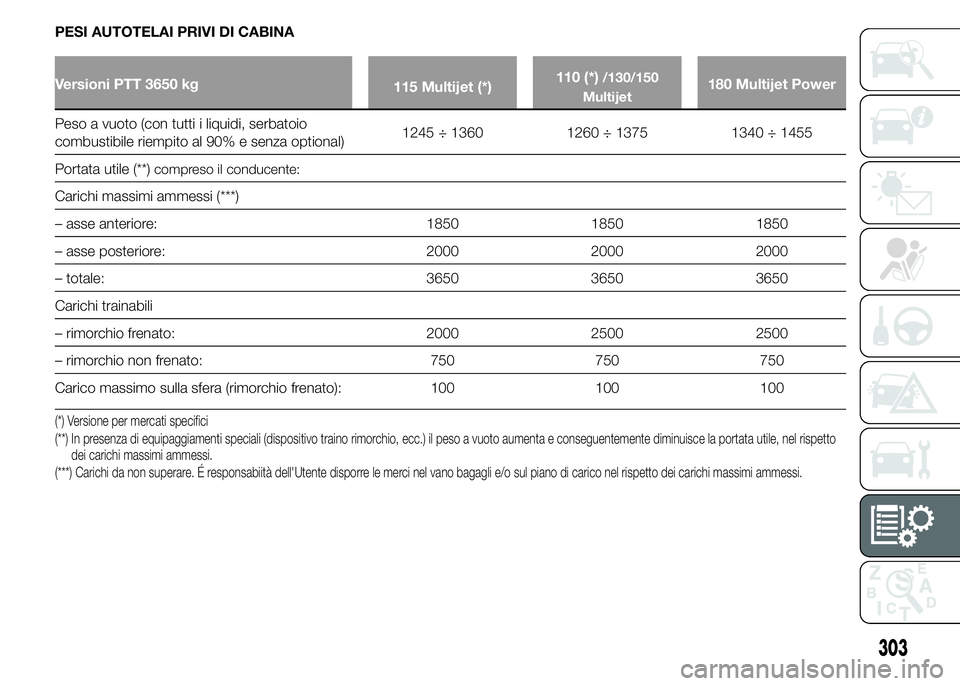

PESI AUTOTELAI PRIVI DI CABINA
Versioni PTT 3650 kg
115 Multijet (*)110 (*)/130/150
Multijet180 Multijet Power
Peso a vuoto (con tutti i liquidi, serbatoio
combustibile riempito al 90% e senza optional)1245 ÷ 1360 1260 ÷ 1375 1340 ÷ 1455
Portata utile (**)
compreso il conducente:
Carichi massimi ammessi (***)
– asse anteriore: 1850 1850 1850
– asse posteriore: 2000 2000 2000
– totale: 3650 3650 3650
Carichi trainabili
– rimorchio frenato: 2000 2500 2500
– rimorchio non frenato: 750 750 750
Carico massimo sulla sfera (rimorchio frenato): 100 100 100
(*) Versione per mercati specifici
(**) In presenza di equipaggiamenti speciali (dispositivo traino rimorchio, ecc.) il peso a vuoto aumenta e conseguentemente diminuisce la portatautile, nel rispetto
dei carichi massimi ammessi.
(***) Carichi da non superare. É responsabiità dell'Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei carichi massimiammessi.
303

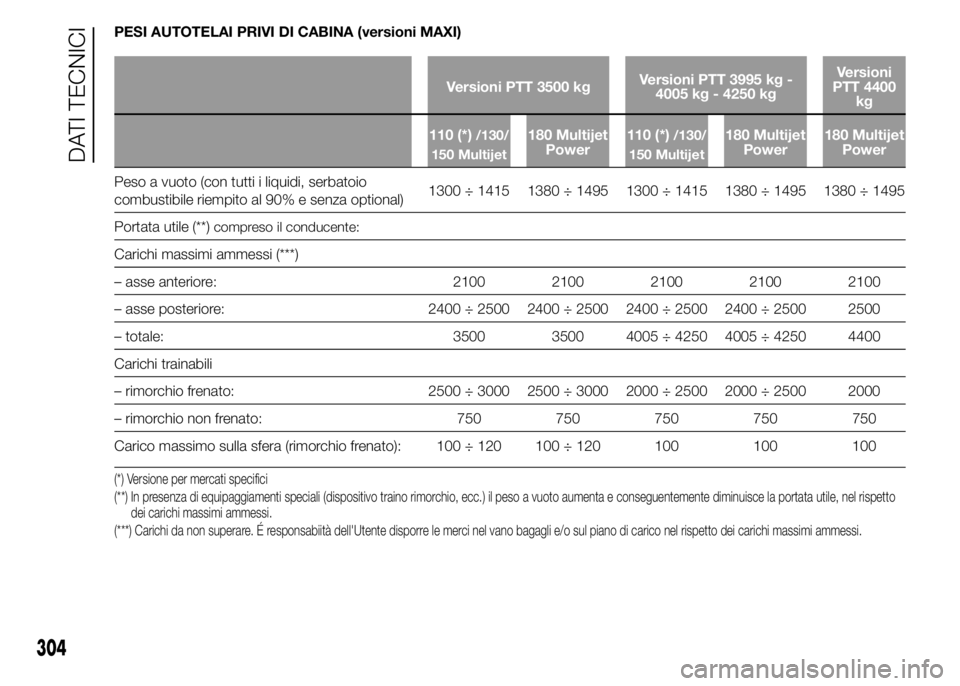

PESI AUTOTELAI PRIVI DI CABINA (versioni MAXI)
Versioni PTT 3500 kgVersioni PTT 3995 kg -
4005 kg - 4250 kgVersioni
PTT 4400
kg
110 (*)
/130/
150 Multijet180 Multijet
Power110 (*)/130/
150 Multijet180 Multijet
Power180 Multijet
Power
Peso a vuoto (con tutti i liquidi, serbatoio
combustibile riempito al 90% e senza optional)1300 ÷ 1415 1380 ÷ 1495 1300 ÷ 1415 1380 ÷ 1495 1380 ÷ 1495
Portata utile (**)
compreso il conducente:
Carichi massimi ammessi (***)
– asse anteriore: 2100 2100 2100 2100 2100
– asse posteriore: 2400 ÷ 2500 2400 ÷ 2500 2400 ÷ 2500 2400 ÷ 2500 2500
– totale: 3500 3500 4005 ÷ 4250 4005 ÷ 4250 4400
Carichi trainabili
– rimorchio frenato: 2500 ÷ 3000 2500 ÷ 3000 2000 ÷ 2500 2000 ÷ 2500 2000
– rimorchio non frenato: 750 750 750 750 750
Carico massimo sulla sfera (rimorchio frenato): 100 ÷ 120 100 ÷ 120 100 100 100
(*) Versione per mercati specifici
(**) In presenza di equipaggiamenti speciali (dispositivo traino rimorchio, ecc.) il peso a vuoto aumenta e conseguentemente diminuisce la portatautile, nel rispetto
dei carichi massimi ammessi.
(***) Carichi da non superare. É responsabiità dell'Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei carichi massimiammessi.
304
DATI TECNICI

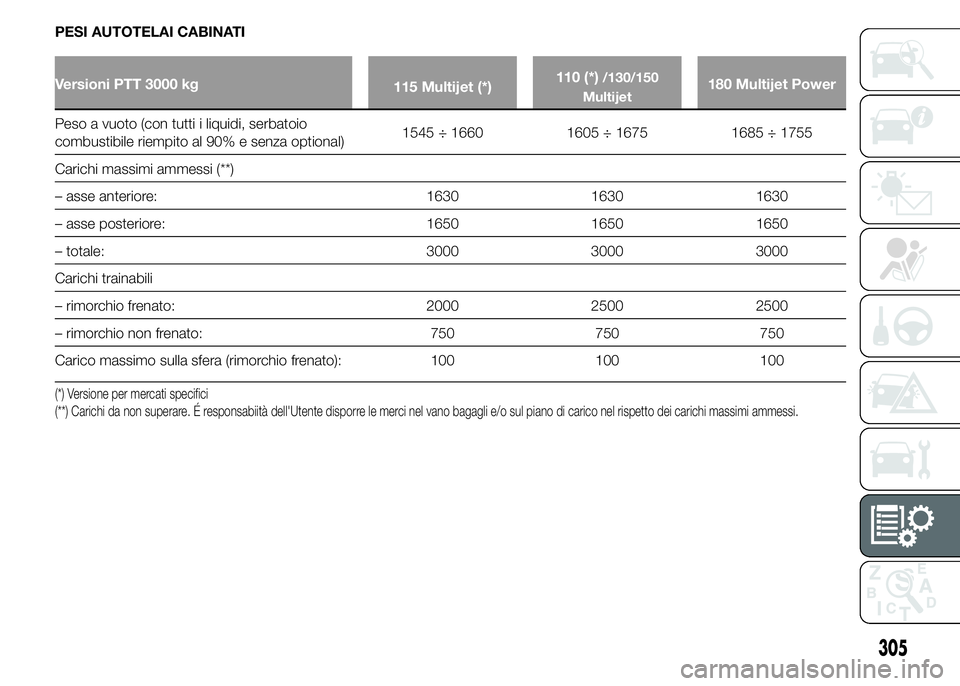

PESI AUTOTELAI CABINATI
Versioni PTT 3000 kg
115 Multijet (*)110 (*)/130/150
Multijet180 Multijet Power
Peso a vuoto (con tutti i liquidi, serbatoio
combustibile riempito al 90% e senza optional)1545 ÷ 1660 1605 ÷ 1675 1685 ÷ 1755
Carichi massimi ammessi (**)
– asse anteriore: 1630 1630 1630
– asse posteriore: 1650 1650 1650
– totale: 3000 3000 3000
Carichi trainabili
– rimorchio frenato: 2000 2500 2500
– rimorchio non frenato: 750 750 750
Carico massimo sulla sfera (rimorchio frenato): 100 100 100
(*) Versione per mercati specifici
(**) Carichi da non superare. É responsabiità dell'Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei carichi massimi ammessi.
305

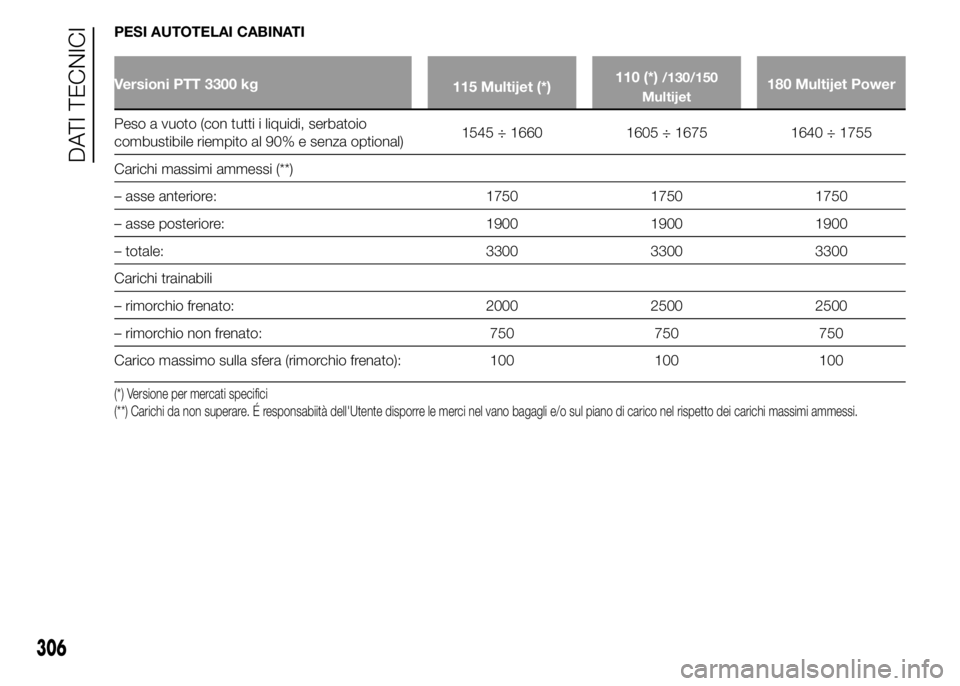

PESI AUTOTELAI CABINATI
Versioni PTT 3300 kg
115 Multijet (*)110 (*)/130/150
Multijet180 Multijet Power
Peso a vuoto (con tutti i liquidi, serbatoio
combustibile riempito al 90% e senza optional)1545 ÷ 1660 1605 ÷ 1675 1640 ÷ 1755
Carichi massimi ammessi (**)
– asse anteriore: 1750 1750 1750
– asse posteriore: 1900 1900 1900
– totale: 3300 3300 3300
Carichi trainabili
– rimorchio frenato: 2000 2500 2500
– rimorchio non frenato: 750 750 750
Carico massimo sulla sfera (rimorchio frenato): 100 100 100
(*) Versione per mercati specifici
(**) Carichi da non superare. É responsabiità dell'Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei carichi massimi ammessi.
306
DATI TECNICI
