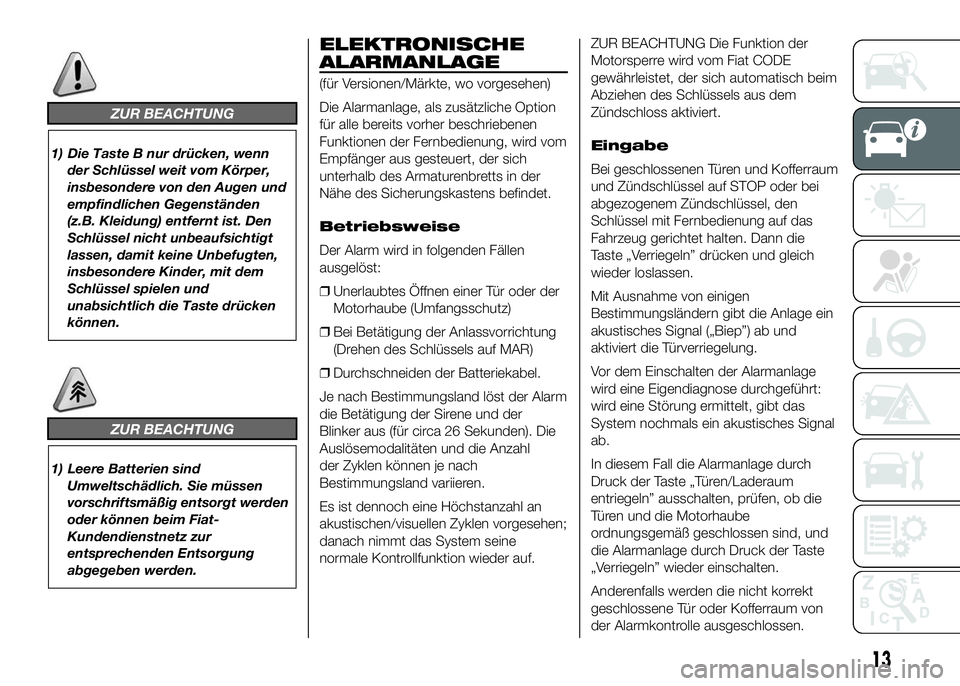

ELEKTRONISCHE
ALARMANLAGE
(für Versionen/Märkte, wo vorgesehen)
Die Alarmanlage, als zusätzliche Option
für alle bereits vorher beschriebenen
Funktionen der Fernbedienung, wird vom
Empfänger aus gesteuert, der sich
unterhalb des Armaturenbretts in der
Nähe des Sicherungskastens befindet.
Betriebsweise
Der Alarm wird in folgenden Fällen
ausgelöst:
❒Unerlaubtes Öffnen einer Tür oder der
Motorhaube (Umfangsschutz)
❒Bei Betätigung der Anlassvorrichtung
(Drehen des Schlüssels auf MAR)
❒Durchschneiden der Batteriekabel.
Je nach Bestimmungsland löst der Alarm
die Betätigung der Sirene und der
Blinker aus (für circa 26 Sekunden). Die
Auslösemodalitäten und die Anzahl
der Zyklen können je nach
Bestimmungsland variieren.
Es ist dennoch eine Höchstanzahl an
akustischen/visuellen Zyklen vorgesehen;
danach nimmt das System seine
normale Kontrollfunktion wieder auf.ZUR BEACHTUNG Die Funktion der
Motorsperre wird vom Fiat CODE
gewährleistet, der sich automatisch beim
Abziehen des Schlüssels aus dem
Zündschloss aktiviert.
Eingabe
Bei geschlossenen Türen und Kofferraum
und Zündschlüssel auf STOP oder bei
abgezogenem Zündschlüssel, den
Schlüssel mit Fernbedienung auf das
Fahrzeug gerichtet halten. Dann die
Taste „Verriegeln” drücken und gleich
wieder loslassen.
Mit Ausnahme von einigen
Bestimmungsländern gibt die Anlage ein
akustisches Signal („Biep”) ab und
aktiviert die Türverriegelung.
Vor dem Einschalten der Alarmanlage
wird eine Eigendiagnose durchgeführt:
wird eine Störung ermittelt, gibt das
System nochmals ein akustisches Signal
ab.
In diesem Fall die Alarmanlage durch
Druck der Taste „Türen/Laderaum
entriegeln” ausschalten, prüfen, ob die
Türen und die Motorhaube
ordnungsgemäß geschlossen sind, und
die Alarmanlage durch Druck der Taste
„Verriegeln” wieder einschalten.
Anderenfalls werden die nicht korrekt
geschlossene Tür oder Kofferraum von
der Alarmkontrolle ausgeschlossen.
13

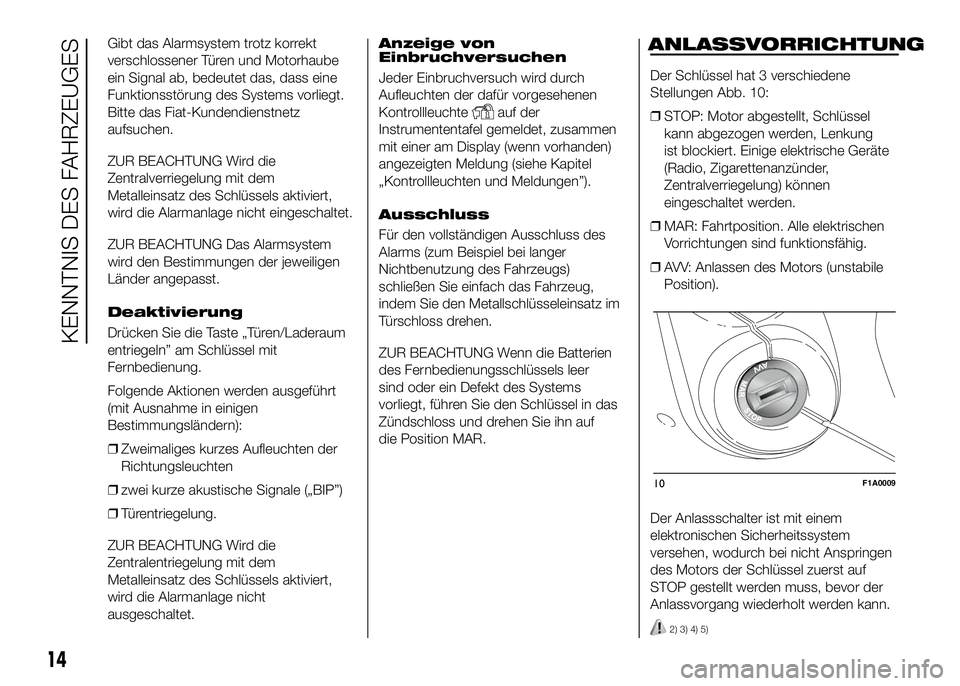

Gibt das Alarmsystem trotz korrekt
verschlossener Türen und Motorhaube
ein Signal ab, bedeutet das, dass eine
Funktionsstörung des Systems vorliegt.
Bitte das Fiat-Kundendienstnetz
aufsuchen.
ZUR BEACHTUNG Wird die
Zentralverriegelung mit dem
Metalleinsatz des Schlüssels aktiviert,
wird die Alarmanlage nicht eingeschaltet.
ZUR BEACHTUNG Das Alarmsystem
wird den Bestimmungen der jeweiligen
Länder angepasst.
Deaktivierung
Drücken Sie die Taste „Türen/Laderaum
entriegeln” am Schlüssel mit
Fernbedienung.
Folgende Aktionen werden ausgeführt
(mit Ausnahme in einigen
Bestimmungsländern):
❒Zweimaliges kurzes Aufleuchten der
Richtungsleuchten
❒zwei kurze akustische Signale („BIP”)
❒Türentriegelung.
ZUR BEACHTUNG Wird die
Zentralentriegelung mit dem
Metalleinsatz des Schlüssels aktiviert,
wird die Alarmanlage nicht
ausgeschaltet.Anzeige von
Einbruchversuchen
Jeder Einbruchversuch wird durch
Aufleuchten der dafür vorgesehenen
Kontrollleuchte
auf der
Instrumententafel gemeldet, zusammen
mit einer am Display (wenn vorhanden)
angezeigten Meldung (siehe Kapitel
„Kontrollleuchten und Meldungen”).
Ausschluss
Für den vollständigen Ausschluss des
Alarms (zum Beispiel bei langer
Nichtbenutzung des Fahrzeugs)
schließen Sie einfach das Fahrzeug,
indem Sie den Metallschlüsseleinsatz im
Türschloss drehen.
ZUR BEACHTUNG Wenn die Batterien
des Fernbedienungsschlüssels leer
sind oder ein Defekt des Systems
vorliegt, führen Sie den Schlüssel in das
Zündschloss und drehen Sie ihn auf
die Position MAR.
ANLASSVORRICHTUNG
Der Schlüssel hat 3 verschiedene
Stellungen Abb. 10:
❒STOP: Motor abgestellt, Schlüssel
kann abgezogen werden, Lenkung
ist blockiert. Einige elektrische Geräte
(Radio, Zigarettenanzünder,
Zentralverriegelung) können
eingeschaltet werden.
❒MAR: Fahrtposition. Alle elektrischen
Vorrichtungen sind funktionsfähig.
❒AVV: Anlassen des Motors (unstabile
Position).
Der Anlassschalter ist mit einem
elektronischen Sicherheitssystem
versehen, wodurch bei nicht Anspringen
des Motors der Schlüssel zuerst auf
STOP gestellt werden muss, bevor der
Anlassvorgang wiederholt werden kann.
2) 3) 4) 5)
10F1A0009
14
KENNTNIS DES FAHRZEUGES

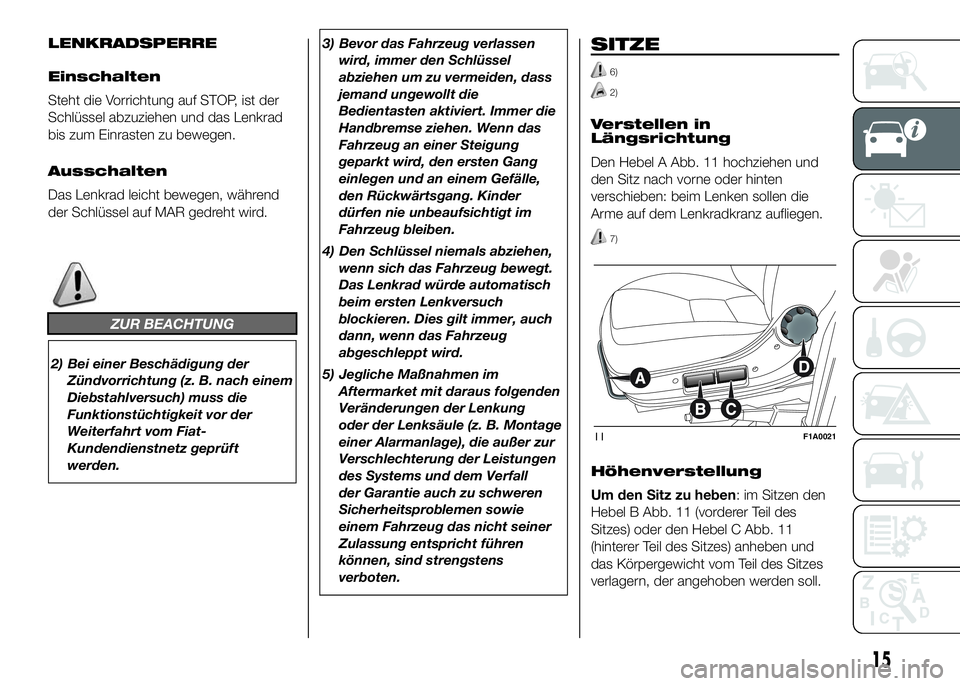

LENKRADSPERRE
Einschalten
Steht die Vorrichtung auf STOP, ist der
Schlüssel abzuziehen und das Lenkrad
bis zum Einrasten zu bewegen.
Ausschalten
Das Lenkrad leicht bewegen, während
der Schlüssel auf MAR gedreht wird.
ZUR BEACHTUNG
2) Bei einer Beschädigung der
Zündvorrichtung (z. B. nach einem
Diebstahlversuch) muss die
Funktionstüchtigkeit vor der
Weiterfahrt vom Fiat-
Kundendienstnetz geprüft
werden.3) Bevor das Fahrzeug verlassen
wird, immer den Schlüssel
abziehen um zu vermeiden, dass
jemand ungewollt die
Bedientasten aktiviert. Immer die
Handbremse ziehen. Wenn das
Fahrzeug an einer Steigung
geparkt wird, den ersten Gang
einlegen und an einem Gefälle,
den Rückwärtsgang. Kinder
dürfen nie unbeaufsichtigt im
Fahrzeug bleiben.
4) Den Schlüssel niemals abziehen,
wenn sich das Fahrzeug bewegt.
Das Lenkrad würde automatisch
beim ersten Lenkversuch
blockieren. Dies gilt immer, auch
dann, wenn das Fahrzeug
abgeschleppt wird.
5) Jegliche Maßnahmen im
Aftermarket mit daraus folgenden
Veränderungen der Lenkung
oder der Lenksäule (z. B. Montage
einer Alarmanlage), die außer zur
Verschlechterung der Leistungen
des Systems und dem Verfall
der Garantie auch zu schweren
Sicherheitsproblemen sowie
einem Fahrzeug das nicht seiner
Zulassung entspricht führen
können, sind strengstens
verboten.
SITZE
6)
2)
Verstellen in
Längsrichtung
Den Hebel A Abb. 11 hochziehen und
den Sitz nach vorne oder hinten
verschieben: beim Lenken sollen die
Arme auf dem Lenkradkranz aufliegen.
7)
Höhenverstellung
Um den Sitz zu heben: im Sitzen den
Hebel B Abb. 11 (vorderer Teil des
Sitzes) oder den Hebel C Abb. 11
(hinterer Teil des Sitzes) anheben und
das Körpergewicht vom Teil des Sitzes
verlagern, der angehoben werden soll.
11F1A0021
15

VOM KUNDEN
ZUGEKAUFTES
ZUBEHÖR
Wenn nach dem Erwerb des Fahrzeugs
elektrisches Zubehör installiert werden
soll, das eine permanente
Stromversorgung benötigt (Alarmanlage,
Satellitendiebstahlsicherung usw.) oder
Zubehör, das die Elektrik belastet, sollte
das Fiat-Kundendienstnetz aufgesucht
werden. Das Fachpersonal kann nicht
nur das geeignete Zubehör der
Lineaccessori Fiat anbieten, sondern
überprüft auch, ob die elektrische Anlage
die angeforderte Belastung verkraften
kann oder ob eine stärkere Batterie
eingebaut werden muss.
91)
INSTALLATION DER
ELEKTRISCHEN/
ELEKTRONISCHEN
VORRICHTUNGEN
Elektrische/elektronische Vorrichtungen,
die nach dem Kauf des Fahrzeuges
und im Zuge der After-Sales-Betreuung
installiert werden, müssen mit folgendem
Kennzeichen Abb. 138 versehen sein:Fiat Auto S.p.A. genehmigt die Montage
von Sende- und Empfangsgeräten unter
der Voraussetzung, dass diese
fachgerecht und unter Einhaltung der
Herstellerangaben von einem
Fachbetrieb installiert werden.
ZUR BEACHTUNG Der Einbau von
Geräten, die zu Veränderungen
der Fahrzeugeigenschaften führen,
können zum Entzug der Fahrerlaubnis
seitens der zuständigen Behörden sowie
zum Verfall des Garantieanspruchs für
Defekte führen, die durch die genannte
Abänderung zustande kommen oder
direkt oder indirekt auf diese
zurückzuführen sind.
Fiat Auto S.p.A. lehnt jegliche
Verantwortung für Schäden ab, die auf
der Installation von Zubehörteilen
beruhen, die nicht von Fiat Auto S.p.A.
geliefert oder empfohlen werden und
nicht den gelieferten Vorschriften
entsprechen.FUNKGERÄTE UND
MOBILTELEFONE
Mobiltelefone und andere Funkgeräte
(zum Beispiel CB-Geräte für
Funkamateure und ähnliche) dürfen im
Fahrzeuginneren nur dann benutzt
werden, wenn eine separate
Außenantenne am Fahrzeug installiert
wurde.
ZUR BEACHTUNG Die Verwendung

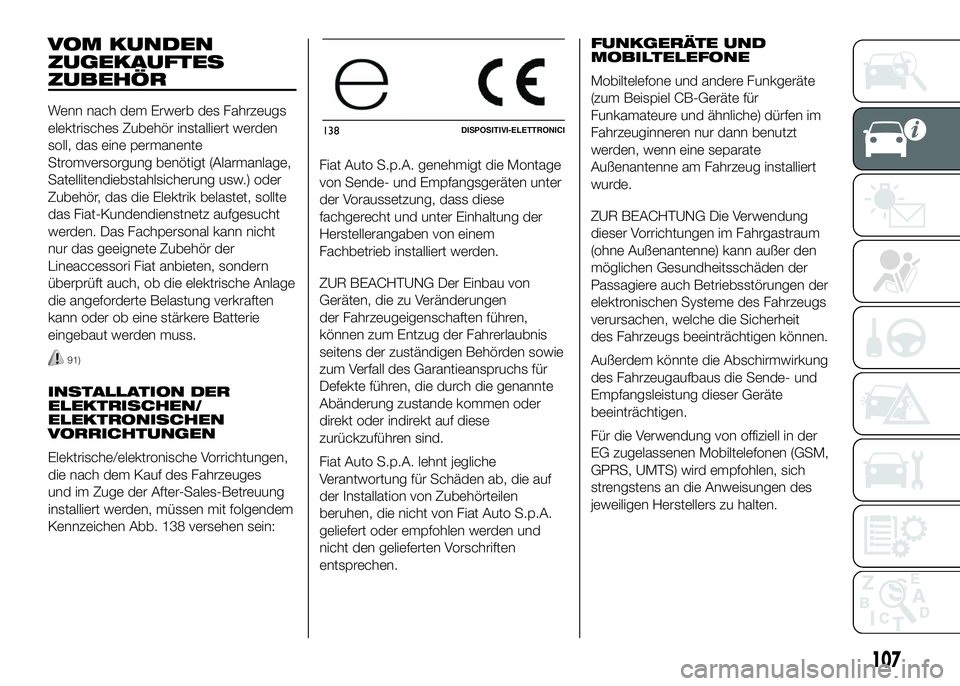

dieser Vorrichtungen im Fahrgastraum
(ohne Außenantenne) kann außer den
möglichen Gesundheitsschäden der
Passagiere auch Betriebsstörungen der
elektronischen Systeme des Fahrzeugs
verursachen, welche die Sicherheit
des Fahrzeugs beeinträchtigen können.
Außerdem könnte die Abschirmwirkung
des Fahrzeugaufbaus die Sende- und
Empfangsleistung dieser Geräte
beeinträchtigen.
Für die Verwendung von offiziell in der
EG zugelassenen Mobiltelefonen (GSM,
GPRS, UMTS) wird empfohlen, sich
strengstens an die Anweisungen des
jeweiligen Herstellers zu halten.
138DISPOSITIVI-ELETTRONICI
107

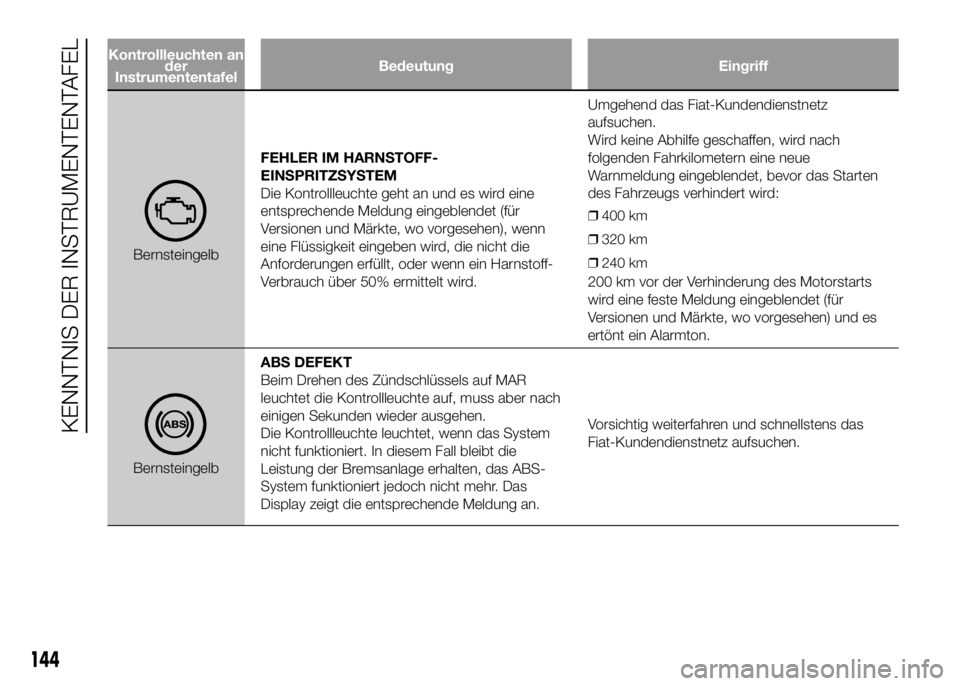

Kontrollleuchten an
der
InstrumententafelBedeutung Eingriff
BernsteingelbFEHLER IM HARNSTOFF-
EINSPRITZSYSTEM
Die Kontrollleuchte geht an und es wird eine
entsprechende Meldung eingeblendet (für
Versionen und Märkte, wo vorgesehen), wenn
eine Flüssigkeit eingeben wird, die nicht die
Anforderungen erfüllt, oder wenn ein Harnstoff-
Verbrauch über 50% ermittelt wird.Umgehend das Fiat-Kundendienstnetz
aufsuchen.
Wird keine Abhilfe geschaffen, wird nach
folgenden Fahrkilometern eine neue
Warnmeldung eingeblendet, bevor das Starten
des Fahrzeugs verhindert wird:
❒400 km
❒320 km
❒240 km
200 km vor der Verhinderung des Motorstarts
wird eine feste Meldung eingeblendet (für
Versionen und Märkte, wo vorgesehen) und es
ertönt ein Alarmton.
BernsteingelbABS DEFEKT
Beim Drehen des Zündschlüssels auf MAR
leuchtet die Kontrollleuchte auf, muss aber nach
einigen Sekunden wieder ausgehen.
Die Kontrollleuchte leuchtet, wenn das System
nicht funktioniert. In diesem Fall bleibt die
Leistung der Bremsanlage erhalten, das ABS-
System funktioniert jedoch nicht mehr. Das
Display zeigt die entsprechende Meldung an.Vorsichtig weiterfahren und schnellstens das
Fiat-Kundendienstnetz aufsuchen.
144
KENNTNIS DER INSTRUMENTENTAFEL

Kontrollleuchten an
der

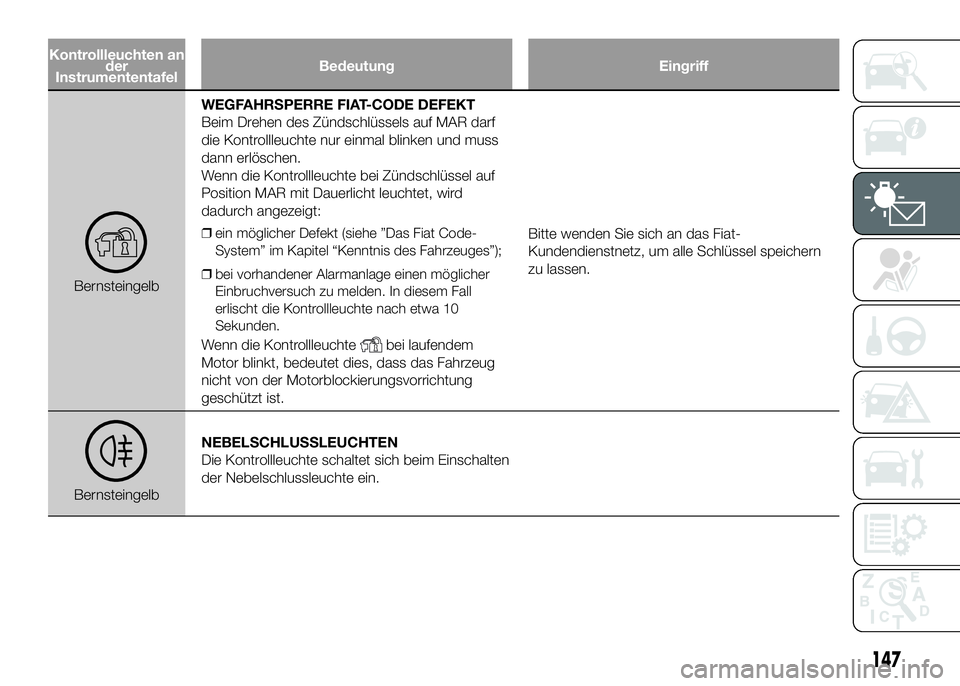

InstrumententafelBedeutung Eingriff
BernsteingelbWEGFAHRSPERRE FIAT-CODE DEFEKT
Beim Drehen des Zündschlüssels auf MAR darf
die Kontrollleuchte nur einmal blinken und muss
dann erlöschen.
Wenn die Kontrollleuchte bei Zündschlüssel auf
Position MAR mit Dauerlicht leuchtet, wird
dadurch angezeigt:
❒ein möglicher Defekt (siehe ”Das Fiat Code-
System” im Kapitel “Kenntnis des Fahrzeuges”);
❒bei vorhandener Alarmanlage einen möglicher
Einbruchversuch zu melden. In diesem Fall
erlischt die Kontrollleuchte nach etwa 10
Sekunden.
Wenn die Kontrollleuchtebei laufendem
Motor blinkt, bedeutet dies, dass das Fahrzeug
nicht von der Motorblockierungsvorrichtung
geschützt ist.Bitte wenden Sie sich an das Fiat-
Kundendienstnetz, um alle Schlüssel speichern
zu lassen.
BernsteingelbNEBELSCHLUSSLEUCHTEN
Die Kontrollleuchte schaltet sich beim Einschalten
der Nebelschlussleuchte ein.
147

Bedeutung Eingriff
START&STOP-FEHLER
Im Falle eines Fehlbetriebs des Start&Stop-
Systems am Display leuchtet das Symbol
zusammen mit einer eingeblendeten Meldung.
Kontrollleuchten an
der

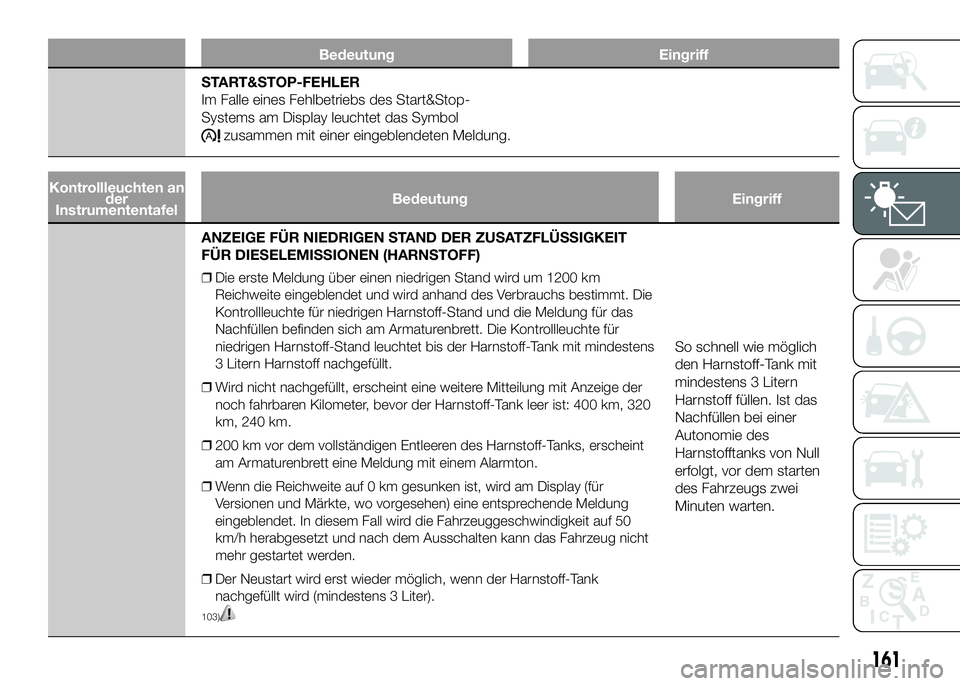

InstrumententafelBedeutung Eingriff
ANZEIGE FÜR NIEDRIGEN STAND DER ZUSATZFLÜSSIGKEIT
FÜR DIESELEMISSIONEN (HARNSTOFF)
❒Die erste Meldung über einen niedrigen Stand wird um 1200 km
Reichweite eingeblendet und wird anhand des Verbrauchs bestimmt. Die
Kontrollleuchte für niedrigen Harnstoff-Stand und die Meldung für das
Nachfüllen befinden sich am Armaturenbrett. Die Kontrollleuchte für
niedrigen Harnstoff-Stand leuchtet bis der Harnstoff-Tank mit mindestens
3 Litern Harnstoff nachgefüllt.
❒Wird nicht nachgefüllt, erscheint eine weitere Mitteilung mit Anzeige der
noch fahrbaren Kilometer, bevor der Harnstoff-Tank leer ist: 400 km, 320
km, 240 km.
❒200 km vor dem vollständigen Entleeren des Harnstoff-Tanks, erscheint
am Armaturenbrett eine Meldung mit einem Alarmton.
❒Wenn die Reichweite auf 0 km gesunken ist, wird am Display (für
Versionen und Märkte, wo vorgesehen) eine entsprechende Meldung
eingeblendet. In diesem Fall wird die Fahrzeuggeschwindigkeit auf 50
km/h herabgesetzt und nach dem Ausschalten kann das Fahrzeug nicht
mehr gestartet werden.
❒Der Neustart wird erst wieder möglich, wenn der Harnstoff-Tank
nachgefüllt wird (mindestens 3 Liter).
103)
So schnell wie möglich
den Harnstoff-Tank mit
mindestens 3 Litern
Harnstoff füllen. Ist das
Nachfüllen bei einer
Autonomie des
Harnstofftanks von Null
erfolgt, vor dem starten
des Fahrzeugs zwei
Minuten warten.
161

ZUR BEACHTUNG
43) Halten Sie bei montierten Ketten
eine mäßige Geschwindigkeit ein.
Überschreiten Sie nicht die 50
km/h. Vermeiden Sie Löcher,
fahren Sie nicht auf Stufen oder
Fußwege und fahren Sie keine
langen Strecken auf schneefreien
Straßen, um das Fahrzeug und
den Fahrbahnbelag nicht zu
beschädigen.

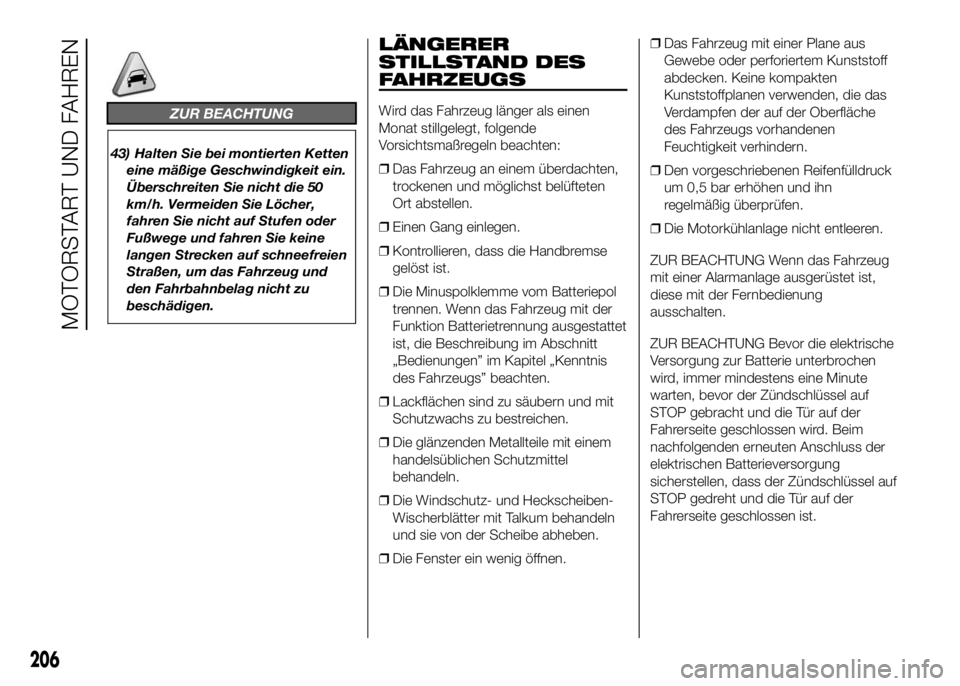

LÄNGERER
STILLSTAND DES
FAHRZEUGS
Wird das Fahrzeug länger als einen
Monat stillgelegt, folgende
Vorsichtsmaßregeln beachten:
❒Das Fahrzeug an einem überdachten,
trockenen und möglichst belüfteten
Ort abstellen.
❒Einen Gang einlegen.
❒Kontrollieren, dass die Handbremse
gelöst ist.
❒Die Minuspolklemme vom Batteriepol
trennen. Wenn das Fahrzeug mit der
Funktion Batterietrennung ausgestattet
ist, die Beschreibung im Abschnitt
„Bedienungen” im Kapitel „Kenntnis
des Fahrzeugs” beachten.
❒Lackflächen sind zu säubern und mit
Schutzwachs zu bestreichen.
❒Die glänzenden Metallteile mit einem
handelsüblichen Schutzmittel
behandeln.
❒Die Windschutz- und Heckscheiben-
Wischerblätter mit Talkum behandeln
und sie von der Scheibe abheben.
❒Die Fenster ein wenig öffnen.❒Das Fahrzeug mit einer Plane aus
Gewebe oder perforiertem Kunststoff
abdecken. Keine kompakten
Kunststoffplanen verwenden, die das
Verdampfen der auf der Oberfläche
des Fahrzeugs vorhandenen
Feuchtigkeit verhindern.
❒Den vorgeschriebenen Reifenfülldruck
um 0,5 bar erhöhen und ihn
regelmäßig überprüfen.
❒Die Motorkühlanlage nicht entleeren.
ZUR BEACHTUNG Wenn das Fahrzeug
mit einer Alarmanlage ausgerüstet ist,
diese mit der Fernbedienung
ausschalten.
ZUR BEACHTUNG Bevor die elektrische
Versorgung zur Batterie unterbrochen
wird, immer mindestens eine Minute
warten, bevor der Zündschlüssel auf
STOP gebracht und die Tür auf der
Fahrerseite geschlossen wird. Beim
nachfolgenden erneuten Anschluss der
elektrischen Batterieversorgung
sicherstellen, dass der Zündschlüssel auf
STOP gedreht und die Tür auf der
Fahrerseite geschlossen ist.
206
MOTORSTART UND FAHREN

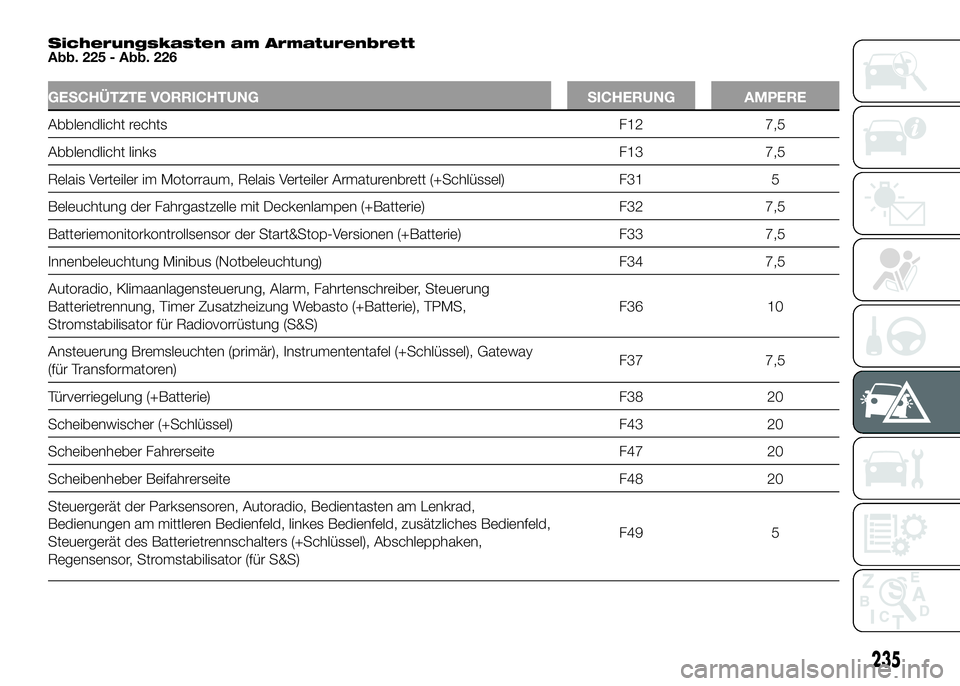

Sicherungskasten am Armaturenbrett
Abb. 225 - Abb. 226
GESCHÜTZTE VORRICHTUNG SICHERUNG AMPERE
Abblendlicht rechts F12 7,5
Abblendlicht links F13 7,5
Relais Verteiler im Motorraum, Relais Verteiler Armaturenbrett (+Schlüssel) F31 5
Beleuchtung der Fahrgastzelle mit Deckenlampen (+Batterie) F32 7,5
Batteriemonitorkontrollsensor der Start&Stop-Versionen (+Batterie) F33 7,5
Innenbeleuchtung Minibus (Notbeleuchtung) F34 7,5
Autoradio, Klimaanlagensteuerung, Alarm, Fahrtenschreiber, Steuerung
Batterietrennung, Timer Zusatzheizung Webasto (+Batterie), TPMS,
Stromstabilisator für Radiovorrüstung (S&S)F36 10
Ansteuerung Bremsleuchten (primär), Instrumententafel (+Schlüssel), Gateway
(für Transformatoren)F37 7,5
Türverriegelung (+Batterie) F38 20
Scheibenwischer (+Schlüssel) F43 20
Scheibenheber Fahrerseite F47 20
Scheibenheber Beifahrerseite F48 20
Steuergerät der Parksensoren, Autoradio, Bedientasten am Lenkrad,
Bedienungen am mittleren Bedienfeld, linkes Bedienfeld, zusätzliches Bedienfeld,
Steuergerät des Batterietrennschalters (+Schlüssel), Abschlepphaken,
Regensensor, Stromstabilisator (für S&S)F49 5
235
