sensor FIAT DUCATO BASE CAMPER 2016 Brugs- og vedligeholdelsesvejledning (in Danish)

.
BAGLYGTER
❒Pæretyper ...........................................208
❒Udskiftning af pærer ...........................212
LASTRUM
❒Åbning/lukning .................................... 70
TREDJE STOPLYGTE
❒Pæretyper ...........................................208
❒udskiftning af pærer ............................214
PARKERINGSSENSORER
❒Funktion ............................................. 94
2F1A5001
6
KOMPONENTFORTEGNELSE

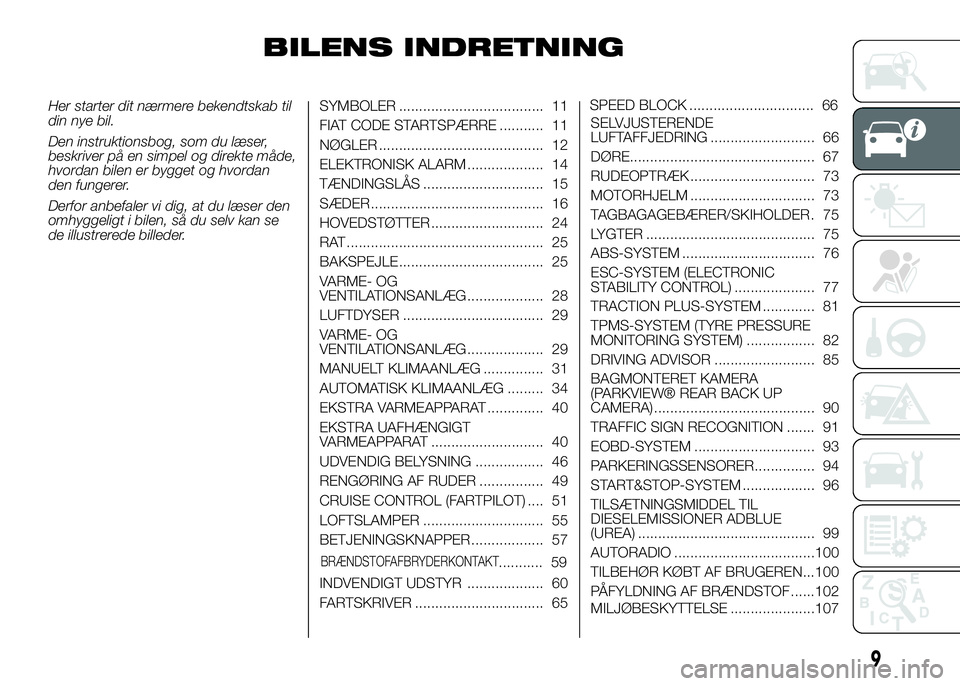

BILENS INDRETNING
Her starter dit nærmere bekendtskab til
din nye bil.
Den instruktionsbog, som du læser,
beskriver på en simpel og direkte måde,
hvordan bilen er bygget og hvordan
den fungerer.
Derfor anbefaler vi dig, at du læser den
omhyggeligt i bilen, så du selv kan se
de illustrerede billeder.SYMBOLER .................................... 11
FIAT CODE STARTSPÆRRE ........... 11
NØGLER ......................................... 12
ELEKTRONISK ALARM ................... 14
TÆNDINGSLÅS .............................. 15
SÆDER........................................... 16
HOVEDSTØTTER ............................ 24
RAT ................................................. 25
BAKSPEJLE.................................... 25
VARME- OG
VENTILATIONSANLÆG ................... 28
LUFTDYSER ................................... 29
VARME- OG
VENTILATIONSANLÆG ................... 29
MANUELT KLIMAANLÆG ............... 31
AUTOMATISK KLIMAANLÆG ......... 34
EKSTRA VARMEAPPARAT .............. 40
EKSTRA UAFHÆNGIGT
VARMEAPPARAT ............................ 40
UDVENDIG BELYSNING ................. 46
RENGØRING AF RUDER ................ 49
CRUISE CONTROL (FARTPILOT) .... 51
LOFTSLAMPER .............................. 55
BETJENINGSKNAPPER .................. 57
BRÆNDSTOFAFBRYDERKONTAKT........... 59
INDVENDIGT UDSTYR ................... 60
FARTSKRIVER ................................ 65SPEED BLOCK ............................... 66
SELVJUSTERENDE
LUFTAFFJEDRING .......................... 66
DØRE.............................................. 67
RUDEOPTRÆK ............................... 73
MOTORHJELM ............................... 73
TAGBAGAGEBÆRER/SKIHOLDER . 75
LYGTER .......................................... 75
ABS-SYSTEM ................................. 76
ESC-SYSTEM (ELECTRONIC
STABILITY CONTROL) .................... 77
TRACTION PLUS-SYSTEM ............. 81
TPMS-SYSTEM (TYRE PRESSURE
MONITORING SYSTEM) ................. 82
DRIVING ADVISOR ......................... 85
BAGMONTERET KAMERA
(PARKVIEW® REAR BACK UP
CAMERA) ........................................ 90
TRAFFIC SIGN RECOGNITION ....... 91
EOBD-SYSTEM .............................. 93
PARKERINGSSENSORER............... 94
START&STOP-SYSTEM .................. 96
TILSÆTNINGSMIDDEL TIL
DIESELEMISSIONER ADBLUE
(UREA) ............................................ 99
AUTORADIO ...................................100
TILBEHØR KØBT AF BRUGEREN...100
PÅFYLDNING AF BRÆNDSTOF ......102
MILJØBESKYTTELSE .....................107
9

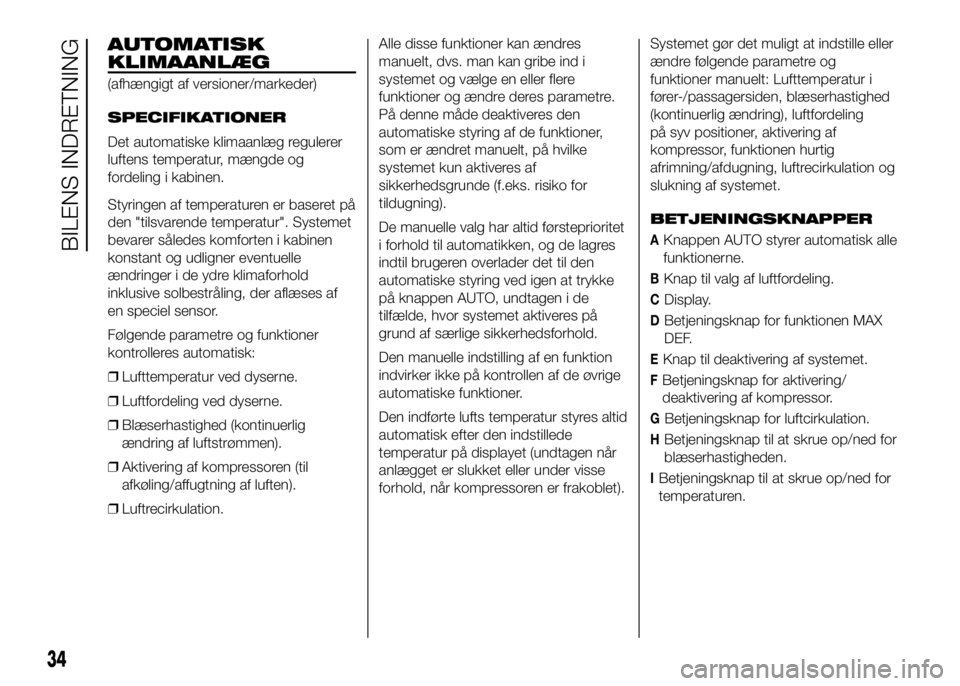

AUTOMATISK
KLIMAANLÆG
(afhængigt af versioner/markeder)
SPECIFIKATIONER
Det automatiske klimaanlæg regulerer
luftens temperatur, mængde og
fordeling i kabinen.
Styringen af temperaturen er baseret på
den "tilsvarende temperatur". Systemet
bevarer således komforten i kabinen
konstant og udligner eventuelle
ændringer i de ydre klimaforhold
inklusive solbestråling, der aflæses af
en speciel sensor.
Følgende parametre og funktioner
kontrolleres automatisk:
❒Lufttemperatur ved dyserne.
❒Luftfordeling ved dyserne.
❒Blæserhastighed (kontinuerlig
ændring af luftstrømmen).
❒Aktivering af kompressoren (til
afkøling/affugtning af luften).
❒Luftrecirkulation.Alle disse funktioner kan ændres
manuelt, dvs. man kan gribe ind i
systemet og vælge en eller flere
funktioner og ændre deres parametre.
På denne måde deaktiveres den
automatiske styring af de funktioner,
som er ændret manuelt, på hvilke
systemet kun aktiveres af
sikkerhedsgrunde (f.eks. risiko for
tildugning).
De manuelle valg har altid førsteprioritet
i forhold til automatikken, og de lagres
indtil brugeren overlader det til den
automatiske styring ved igen at trykke
på knappen AUTO, undtagen i de
tilfælde, hvor systemet aktiveres på
grund af særlige sikkerhedsforhold.
Den manuelle indstilling af en funktion
indvirker ikke på kontrollen af de øvrige
automatiske funktioner.
Den indførte lufts temperatur styres altid
automatisk efter den indstillede
temperatur på displayet (undtagen når
anlægget er slukket eller under visse
forhold, når kompressoren er frakoblet).Systemet gør det muligt at indstille eller
ændre følgende parametre og
funktioner manuelt: Lufttemperatur i
fører-/passagersiden, blæserhastighed
(kontinuerlig ændring), luftfordeling
på syv positioner, aktivering af
kompressor, funktionen hurtig
afrimning/afdugning, luftrecirkulation og
slukning af systemet.
BETJENINGSKNAPPER
AKnappen AUTO styrer automatisk alle
funktionerne.
BKnap til valg af luftfordeling.
CDisplay.
DBetjeningsknap for funktionen MAX
DEF.
EKnap til deaktivering af systemet.
FBetjeningsknap for aktivering/
deaktivering af kompressor.
GBetjeningsknap for luftcirkulation.
HBetjeningsknap til at skrue op/ned for
blæserhastigheden.
IBetjeningsknap til at skrue op/ned for
temperaturen.
34
BILENS INDRETNING

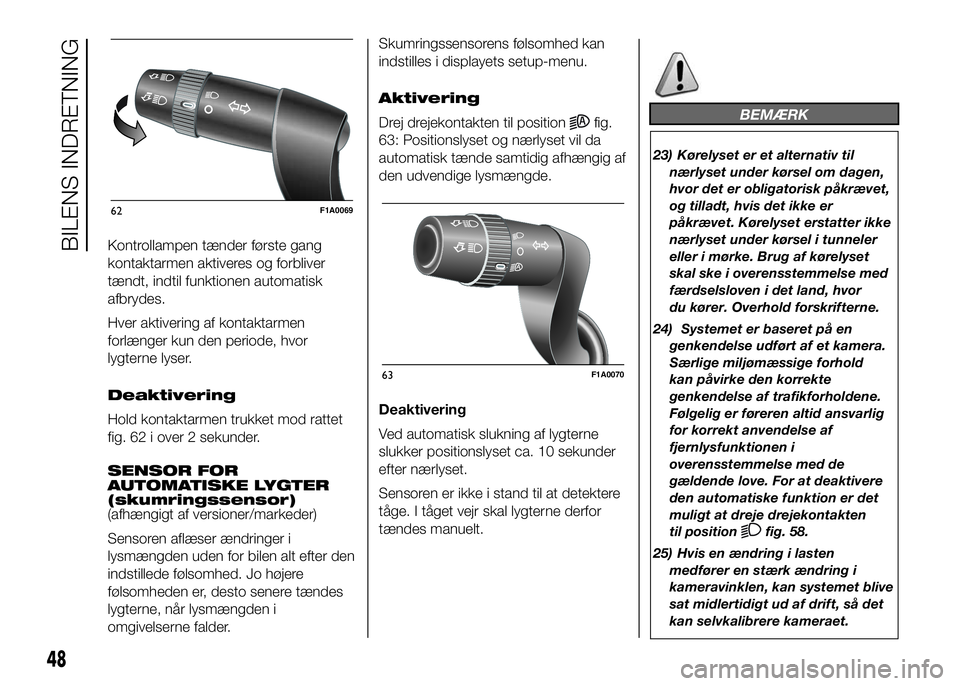

Kontrollampen tænder første gang
kontaktarmen aktiveres og forbliver
tændt, indtil funktionen automatisk
afbrydes.
Hver aktivering af kontaktarmen
forlænger kun den periode, hvor
lygterne lyser.
Deaktivering
Hold kontaktarmen trukket mod rattet
fig. 62 i over 2 sekunder.
SENSOR FOR
AUTOMATISKE LYGTER
(skumringssensor)
(afhængigt af versioner/markeder)
Sensoren aflæser ændringer i
lysmængden uden for bilen alt efter den
indstillede følsomhed. Jo højere
følsomheden er, desto senere tændes
lygterne, når lysmængden i
omgivelserne falder.Skumringssensorens følsomhed kan
indstilles i displayets setup-menu.
Aktivering
Drej drejekontakten til position
fig.
63: Positionslyset og nærlyset vil da
automatisk tænde samtidig afhængig af
den udvendige lysmængde.
Deaktivering
Ved automatisk slukning af lygterne
slukker positionslyset ca. 10 sekunder
efter nærlyset.
Sensoren er ikke i stand til at detektere
tåge. I tåget vejr skal lygterne derfor
tændes manuelt.BEMÆRK
23) Kørelyset er et alternativ til
nærlyset under kørsel om dagen,
hvor det er obligatorisk påkrævet,
og tilladt, hvis det ikke er
påkrævet. Kørelyset erstatter ikke
nærlyset under kørsel i tunneler
eller i mørke. Brug af kørelyset
skal ske i overensstemmelse med
færdselsloven i det land, hvor
du kører. Overhold forskrifterne.
24) Systemet er baseret på en
genkendelse udført af et kamera.
Særlige miljømæssige forhold
kan påvirke den korrekte
genkendelse af trafikforholdene.
Følgelig er føreren altid ansvarlig
for korrekt anvendelse af
fjernlysfunktionen i
overensstemmelse med de
gældende love. For at deaktivere
den automatiske funktion er det
muligt at dreje drejekontakten
til position
fig. 58.
25) Hvis en ændring i lasten
medfører en stærk ændring i
kameravinklen, kan systemet blive
sat midlertidigt ud af drift, så det
kan selvkalibrere kameraet.
62F1A0069
63F1A0070
48
BILENS INDRETNING

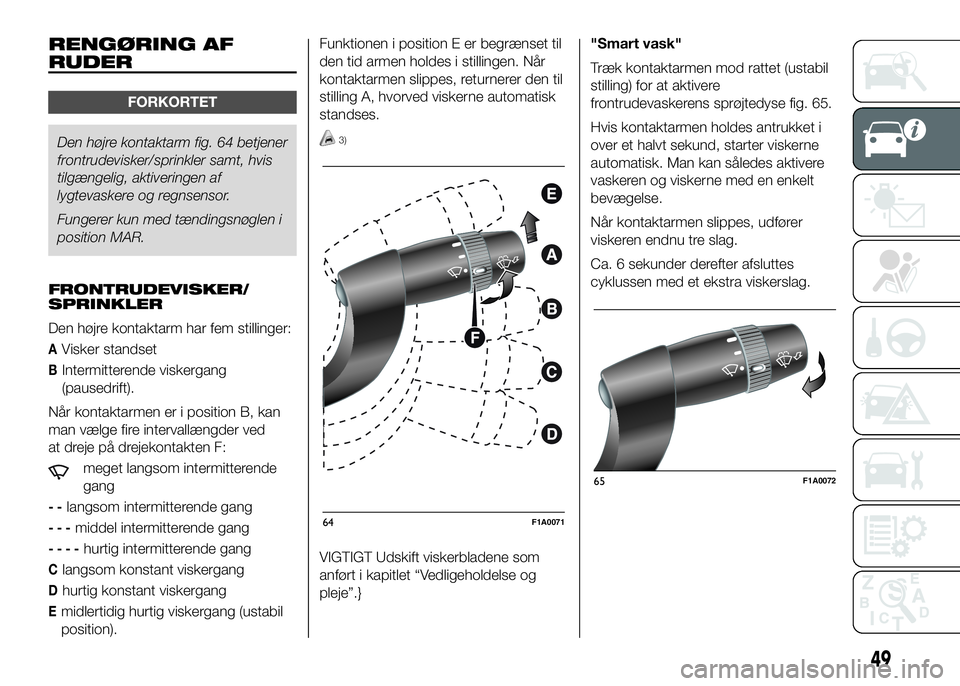

RENGØRING AF
RUDER
FORKORTET
Den højre kontaktarm fig. 64 betjener
frontrudevisker/sprinkler samt, hvis
tilgængelig, aktiveringen af
lygtevaskere og regnsensor.
Fungerer kun med tændingsnøglen i
position MAR.
FRONTRUDEVISKER/
SPRINKLER
Den højre kontaktarm har fem stillinger:
AVisker standset
BIntermitterende viskergang
(pausedrift).
Når kontaktarmen er i position B, kan
man vælge fire intervallængder ved
at dreje på drejekontakten F:
meget langsom intermitterende
gang
--langsom intermitterende gang
---middel intermitterende gang
----hurtig intermitterende gang
Clangsom konstant viskergang
Dhurtig konstant viskergang
Emidlertidig hurtig viskergang (ustabil
position).Funktionen i position E er begrænset til
den tid armen holdes i stillingen. Når
kontaktarmen slippes, returnerer den til
stilling A, hvorved viskerne automatisk
standses.
3)
VIGTIGT Udskift viskerbladene som
anført i kapitlet “Vedligeholdelse og
pleje”.}"Smart vask"
Træk kontaktarmen mod rattet (ustabil
stilling) for at aktivere
frontrudevaskerens sprøjtedyse fig. 65.
Hvis kontaktarmen holdes antrukket i
over et halvt sekund, starter viskerne
automatisk. Man kan således aktivere
vaskeren og viskerne med en enkelt
bevægelse.
Når kontaktarmen slippes, udfører
viskeren endnu tre slag.
Ca. 6 sekunder derefter afsluttes
cyklussen med et ekstra viskerslag.
64F1A0071
65F1A0072
49

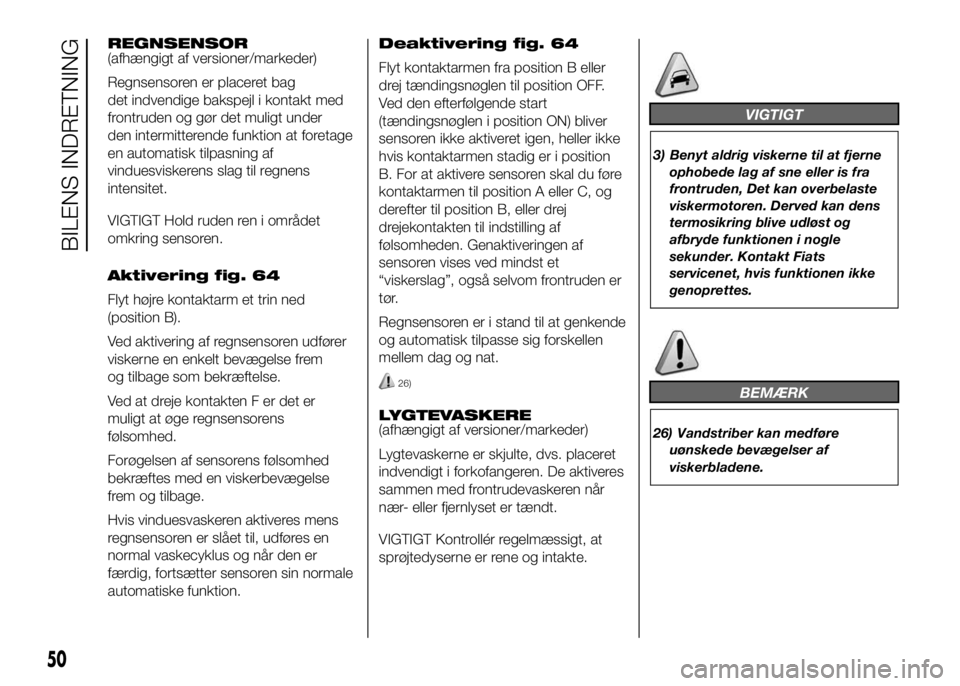

REGNSENSOR
(afhængigt af versioner/markeder)
Regnsensoren er placeret bag
det indvendige bakspejl i kontakt med
frontruden og gør det muligt under
den intermitterende funktion at foretage
en automatisk tilpasning af
vinduesviskerens slag til regnens
intensitet.
VIGTIGT Hold ruden ren i området
omkring sensoren.
Aktivering fig. 64
Flyt højre kontaktarm et trin ned
(position B).
Ved aktivering af regnsensoren udfører
viskerne en enkelt bevægelse frem
og tilbage som bekræftelse.
Ved at dreje kontakten F er det er
muligt at øge regnsensorens
følsomhed.
Forøgelsen af sensorens følsomhed
bekræftes med en viskerbevægelse
frem og tilbage.
Hvis vinduesvaskeren aktiveres mens
regnsensoren er slået til, udføres en
normal vaskecyklus og når den er
færdig, fortsætter sensoren sin normale
automatiske funktion.Deaktivering fig. 64
Flyt kontaktarmen fra position B eller
drej tændingsnøglen til position OFF.
Ved den efterfølgende start
(tændingsnøglen i position ON) bliver
sensoren ikke aktiveret igen, heller ikke
hvis kontaktarmen stadig er i position
B. For at aktivere sensoren skal du føre
kontaktarmen til position A eller C, og
derefter til position B, eller drej
drejekontakten til indstilling af
følsomheden. Genaktiveringen af
sensoren vises ved mindst et
“viskerslag”, også selvom frontruden er
tør.
Regnsensoren er i stand til at genkende
og automatisk tilpasse sig forskellen
mellem dag og nat.
26)
LYGTEVASKERE
(afhængigt af versioner/markeder)
Lygtevaskerne er skjulte, dvs. placeret
indvendigt i forkofangeren. De aktiveres
sammen med frontrudevaskeren når
nær- eller fjernlyset er tændt.
VIGTIGT Kontrollér regelmæssigt, at
sprøjtedyserne er rene og intakte.
VIGTIGT
3) Benyt aldrig viskerne til at fjerne
ophobede lag af sne eller is fra
frontruden, Det kan overbelaste
viskermotoren. Derved kan dens
termosikring blive udløst og
afbryde funktionen i nogle
sekunder. Kontakt Fiats
servicenet, hvis funktionen ikke
genoprettes.
BEMÆRK
26) Vandstriber kan medføre
uønskede bevægelser af
viskerbladene.
50
BILENS INDRETNING

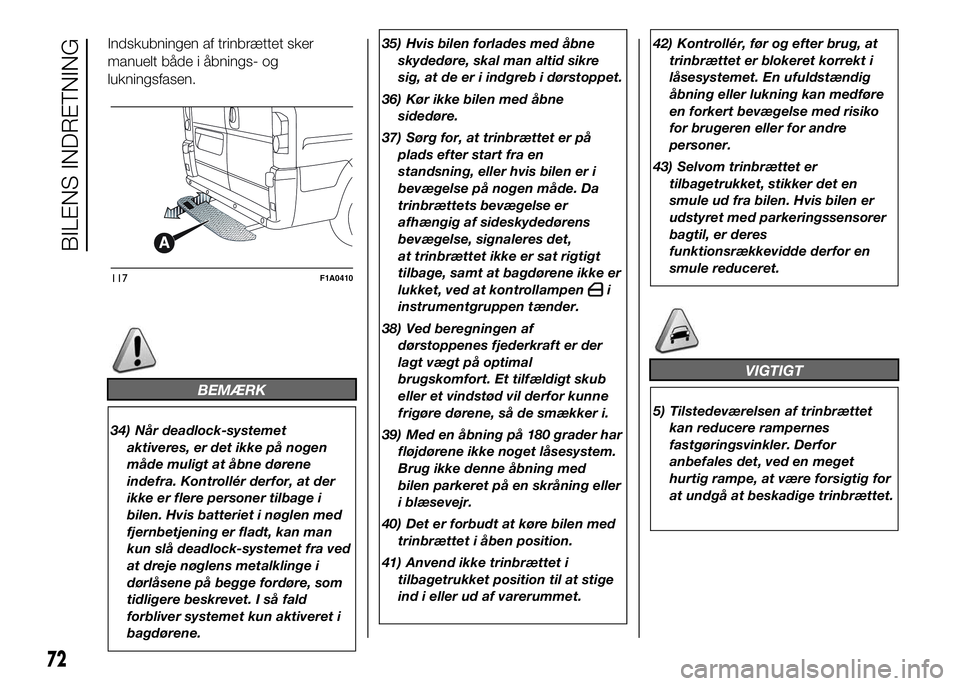

Indskubningen af trinbrættet sker
manuelt både i åbnings- og
lukningsfasen.
BEMÆRK
34) Når deadlock-systemet
aktiveres, er det ikke på nogen
måde muligt at åbne dørene
indefra. Kontrollér derfor, at der
ikke er flere personer tilbage i
bilen. Hvis batteriet i nøglen med
fjernbetjening er fladt, kan man
kun slå deadlock-systemet fra ved
at dreje nøglens metalklinge i
dørlåsene på begge fordøre, som
tidligere beskrevet. I så fald
forbliver systemet kun aktiveret i
bagdørene.35) Hvis bilen forlades med åbne
skydedøre, skal man altid sikre
sig, at de er i indgreb i dørstoppet.
36) Kør ikke bilen med åbne
sidedøre.
37) Sørg for, at trinbrættet er på
plads efter start fra en
standsning, eller hvis bilen er i
bevægelse på nogen måde. Da
trinbrættets bevægelse er
afhængig af sideskydedørens
bevægelse, signaleres det,
at trinbrættet ikke er sat rigtigt
tilbage, samt at bagdørene ikke er
lukket, ved at kontrollampen
i
instrumentgruppen tænder.
38) Ved beregningen af
dørstoppenes fjederkraft er der
lagt vægt på optimal
brugskomfort. Et tilfældigt skub
eller et vindstød vil derfor kunne
frigøre dørene, så de smækker i.
39) Med en åbning på 180 grader har
fløjdørene ikke noget låsesystem.
Brug ikke denne åbning med
bilen parkeret på en skråning eller
i blæsevejr.
40) Det er forbudt at køre bilen med
trinbrættet i åben position.
41) Anvend ikke trinbrættet i
tilbagetrukket position til at stige
ind i eller ud af varerummet.42) Kontrollér, før og efter brug, at
trinbrættet er blokeret korrekt i
låsesystemet. En ufuldstændig
åbning eller lukning kan medføre
en forkert bevægelse med risiko
for brugeren eller for andre
personer.
43) Selvom trinbrættet er
tilbagetrukket, stikker det en
smule ud fra bilen. Hvis bilen er
udstyret med parkeringssensorer
bagtil, er deres
funktionsrækkevidde derfor en
smule reduceret.
VIGTIGT
5) Tilstedeværelsen af trinbrættet
kan reducere rampernes
fastgøringsvinkler. Derfor
anbefales det, ved en meget
hurtig rampe, at være forsigtig for
at undgå at beskadige trinbrættet.
117F1A0410
72
BILENS INDRETNING

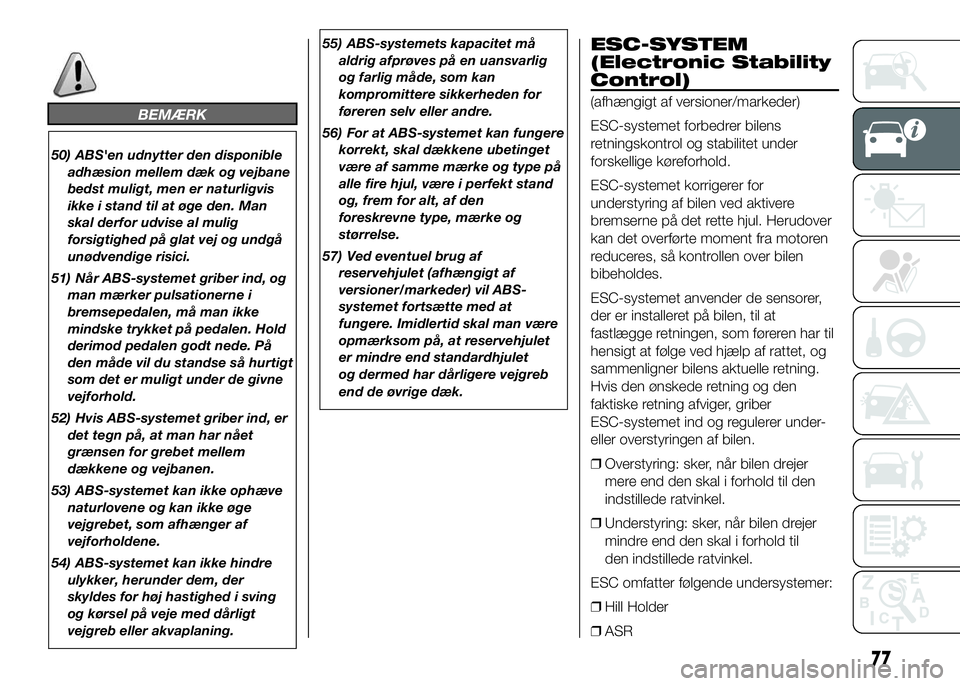

BEMÆRK
50) ABS'en udnytter den disponible
adhæsion mellem dæk og vejbane
bedst muligt, men er naturligvis
ikke i stand til at øge den. Man
skal derfor udvise al mulig
forsigtighed på glat vej og undgå
unødvendige risici.
51) Når ABS-systemet griber ind, og
man mærker pulsationerne i
bremsepedalen, må man ikke
mindske trykket på pedalen. Hold
derimod pedalen godt nede. På
den måde vil du standse så hurtigt
som det er muligt under de givne
vejforhold.
52) Hvis ABS-systemet griber ind, er
det tegn på, at man har nået
grænsen for grebet mellem
dækkene og vejbanen.
53) ABS-systemet kan ikke ophæve
naturlovene og kan ikke øge
vejgrebet, som afhænger af
vejforholdene.
54) ABS-systemet kan ikke hindre
ulykker, herunder dem, der
skyldes for høj hastighed i sving
og kørsel på veje med dårligt
vejgreb eller akvaplaning.55) ABS-systemets kapacitet må
aldrig afprøves på en uansvarlig
og farlig måde, som kan
kompromittere sikkerheden for
føreren selv eller andre.
56) For at ABS-systemet kan fungere
korrekt, skal dækkene ubetinget
være af samme mærke og type på
alle fire hjul, være i perfekt stand
og, frem for alt, af den
foreskrevne type, mærke og
størrelse.
57) Ved eventuel brug af
reservehjulet (afhængigt af
versioner/markeder) vil ABS-
systemet fortsætte med at
fungere. Imidlertid skal man være
opmærksom på, at reservehjulet
er mindre end standardhjulet
og dermed har dårligere vejgreb
end de øvrige dæk.
ESC-SYSTEM
(Electronic Stability
Control)
(afhængigt af versioner/markeder)
ESC-systemet forbedrer bilens
retningskontrol og stabilitet under
forskellige køreforhold.
ESC-systemet korrigerer for
understyring af bilen ved aktivere
bremserne på det rette hjul. Herudover
kan det overførte moment fra motoren
reduceres, så kontrollen over bilen
bibeholdes.
ESC-systemet anvender de sensorer,
der er installeret på bilen, til at
fastlægge retningen, som føreren har til
hensigt at følge ved hjælp af rattet, og
sammenligner bilens aktuelle retning.
Hvis den ønskede retning og den
faktiske retning afviger, griber
ESC-systemet ind og regulerer under-
eller overstyringen af bilen.
❒Overstyring: sker, når bilen drejer
mere end den skal i forhold til den
indstillede ratvinkel.
❒Understyring: sker, når bilen drejer
mindre end den skal i forhold til
den indstillede ratvinkel.
ESC omfatter følgende undersystemer:
❒Hill Holder
❒ASR
77

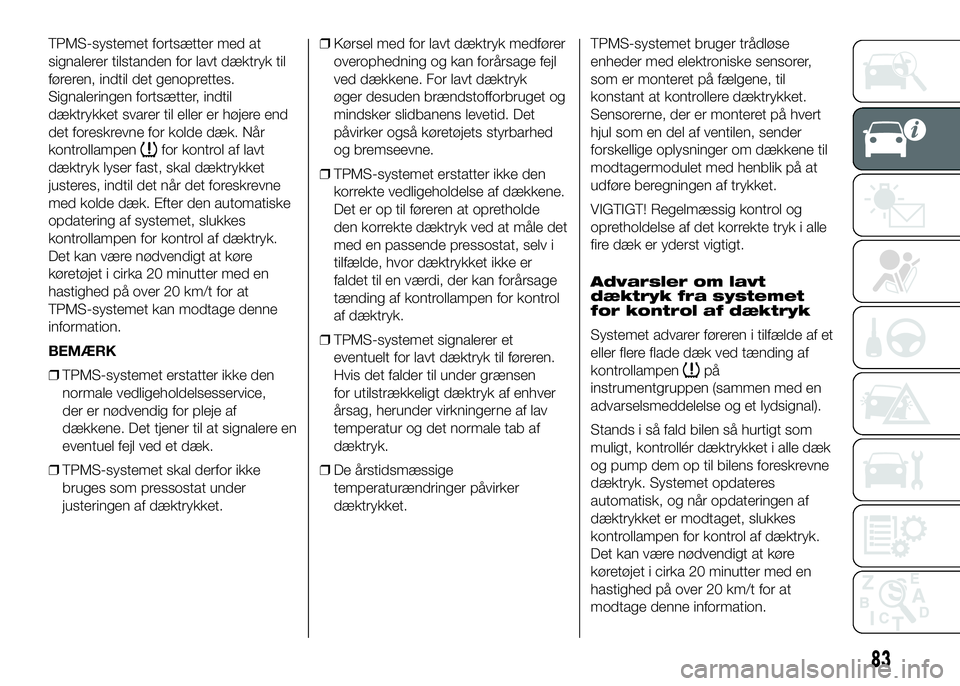

TPMS-systemet fortsætter med at
signalerer tilstanden for lavt dæktryk til
føreren, indtil det genoprettes.
Signaleringen fortsætter, indtil
dæktrykket svarer til eller er højere end
det foreskrevne for kolde dæk. Når
kontrollampen
for kontrol af lavt
dæktryk lyser fast, skal dæktrykket
justeres, indtil det når det foreskrevne
med kolde dæk. Efter den automatiske
opdatering af systemet, slukkes
kontrollampen for kontrol af dæktryk.
Det kan være nødvendigt at køre
køretøjet i cirka 20 minutter med en
hastighed på over 20 km/t for at
TPMS-systemet kan modtage denne
information.
BEMÆRK
❒TPMS-systemet erstatter ikke den
normale vedligeholdelsesservice,
der er nødvendig for pleje af
dækkene. Det tjener til at signalere en
eventuel fejl ved et dæk.
❒TPMS-systemet skal derfor ikke
bruges som pressostat under
justeringen af dæktrykket.❒Kørsel med for lavt dæktryk medfører
overophedning og kan forårsage fejl
ved dækkene. For lavt dæktryk
øger desuden brændstofforbruget og
mindsker slidbanens levetid. Det
påvirker også køretøjets styrbarhed
og bremseevne.
❒TPMS-systemet erstatter ikke den
korrekte vedligeholdelse af dækkene.
Det er op til føreren at opretholde
den korrekte dæktryk ved at måle det
med en passende pressostat, selv i
tilfælde, hvor dæktrykket ikke er
faldet til en værdi, der kan forårsage
tænding af kontrollampen for kontrol
af dæktryk.
❒TPMS-systemet signalerer et
eventuelt for lavt dæktryk til føreren.
Hvis det falder til under grænsen
for utilstrækkeligt dæktryk af enhver
årsag, herunder virkningerne af lav
temperatur og det normale tab af
dæktryk.
❒De årstidsmæssige
temperaturændringer påvirker
dæktrykket.TPMS-systemet bruger trådløse
enheder med elektroniske sensorer,
som er monteret på fælgene, til
konstant at kontrollere dæktrykket.
Sensorerne, der er monteret på hvert
hjul som en del af ventilen, sender
forskellige oplysninger om dækkene til
modtagermodulet med henblik på at
udføre beregningen af trykket.
VIGTIGT! Regelmæssig kontrol og
opretholdelse af det korrekte tryk i alle
fire dæk er yderst vigtigt.
Advarsler om lavt
dæktryk fra systemet
for kontrol af dæktryk
Systemet advarer føreren i tilfælde af et
eller flere flade dæk ved tænding af
kontrollampen
på
instrumentgruppen (sammen med en
advarselsmeddelelse og et lydsignal).
Stands i så fald bilen så hurtigt som
muligt, kontrollér dæktrykket i alle dæk
og pump dem op til bilens foreskrevne
dæktryk. Systemet opdateres
automatisk, og når opdateringen af
dæktrykket er modtaget, slukkes
kontrollampen for kontrol af dæktryk.
Det kan være nødvendigt at køre
køretøjet i cirka 20 minutter med en
hastighed på over 20 km/t for at
modtage denne information.
83

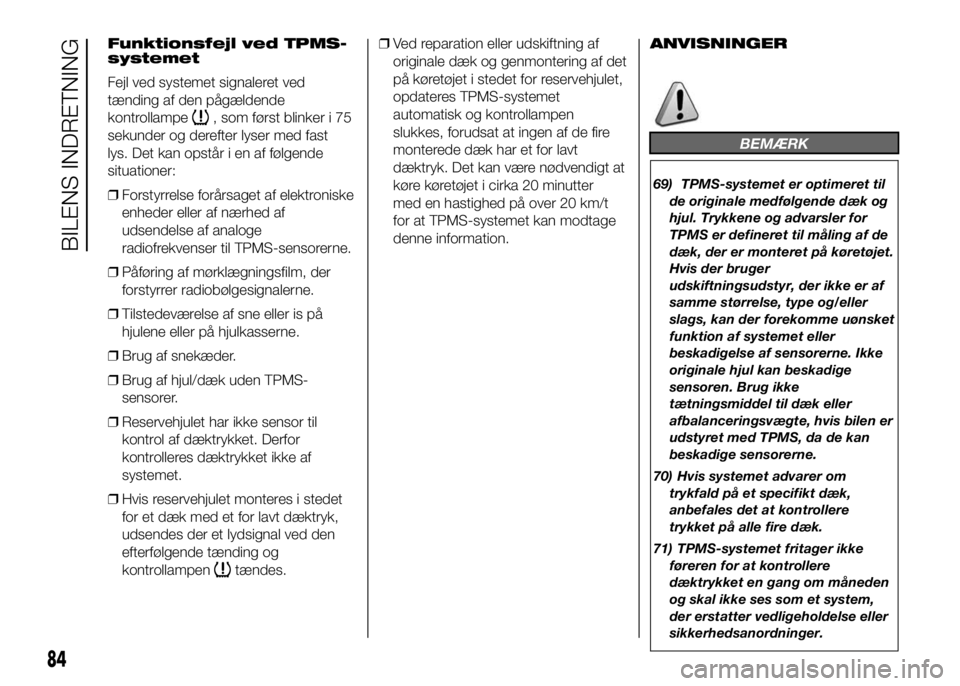

Funktionsfejl ved TPMS-
systemet
Fejl ved systemet signaleret ved
tænding af den pågældende
kontrollampe
, som først blinker i 75
sekunder og derefter lyser med fast
lys. Det kan opstår i en af følgende
situationer:
❒Forstyrrelse forårsaget af elektroniske
enheder eller af nærhed af
udsendelse af analoge
radiofrekvenser til TPMS-sensorerne.
❒Påføring af mørklægningsfilm, der
forstyrrer radiobølgesignalerne.
❒Tilstedeværelse af sne eller is på
hjulene eller på hjulkasserne.
❒Brug af snekæder.
❒Brug af hjul/dæk uden TPMS-
sensorer.
❒Reservehjulet har ikke sensor til
kontrol af dæktrykket. Derfor
kontrolleres dæktrykket ikke af
systemet.
❒Hvis reservehjulet monteres i stedet
for et dæk med et for lavt dæktryk,
udsendes der et lydsignal ved den
efterfølgende tænding og
kontrollampen
tændes.❒Ved reparation eller udskiftning af
originale dæk og genmontering af det
på køretøjet i stedet for reservehjulet,
opdateres TPMS-systemet
automatisk og kontrollampen
slukkes, forudsat at ingen af de fire
monterede dæk har et for lavt
dæktryk. Det kan være nødvendigt at
køre køretøjet i cirka 20 minutter
med en hastighed på over 20 km/t
for at TPMS-systemet kan modtage
denne information.ANVISNINGER
BEMÆRK
69) TPMS-systemet er optimeret til
de originale medfølgende dæk og
hjul. Trykkene og advarsler for
TPMS er defineret til måling af de
dæk, der er monteret på køretøjet.
Hvis der bruger
udskiftningsudstyr, der ikke er af
samme størrelse, type og/eller
slags, kan der forekomme uønsket
funktion af systemet eller
beskadigelse af sensorerne. Ikke
originale hjul kan beskadige
sensoren. Brug ikke
tætningsmiddel til dæk eller
afbalanceringsvægte, hvis bilen er
udstyret med TPMS, da de kan
beskadige sensorerne.
70) Hvis systemet advarer om
trykfald på et specifikt dæk,
anbefales det at kontrollere
trykket på alle fire dæk.
71) TPMS-systemet fritager ikke
føreren for at kontrollere
dæktrykket en gang om måneden
og skal ikke ses som et system,
der erstatter vedligeholdelse eller
sikkerhedsanordninger.
84
BILENS INDRETNING
