FIAT DUCATO BASE CAMPER 2016 Drift- og vedlikeholdshåndbok (in Norwegian)

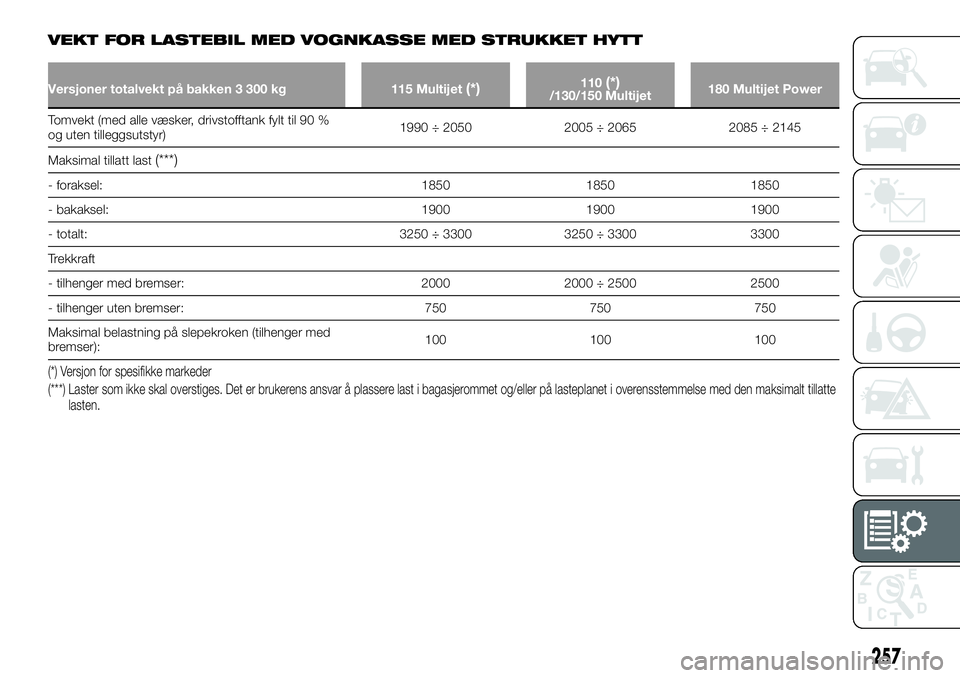

VEKT FOR LASTEBIL MED VOGNKASSE MED STRUKKET HYTT
Versjoner totalvekt på bakken 3 300 kg 115 Multijet(*)110(*)/130/150 Multijet180 Multijet Power
Tomvekt (med alle væsker, drivstofftank fylt til 90 %
og uten tilleggsutstyr)1990 ÷ 2050 2005 ÷ 2065 2085 ÷ 2145
Maksimal tillatt last
(***)
- foraksel: 1850 1850 1850
- bakaksel: 1900 1900 1900
- totalt: 3250 ÷ 3300 3250 ÷ 3300 3300
Trekkraft
- tilhenger med bremser: 2000 2000 ÷ 2500 2500
- tilhenger uten bremser: 750 750 750
Maksimal belastning på slepekroken (tilhenger med
bremser):100 100 100
(*) Versjon for spesifikke markeder
(***) Laster som ikke skal overstiges. Det er brukerens ansvar å plassere last i bagasjerommet og/eller på lasteplanet i overensstemmelse med den maksimalt tillatte
lasten.
257

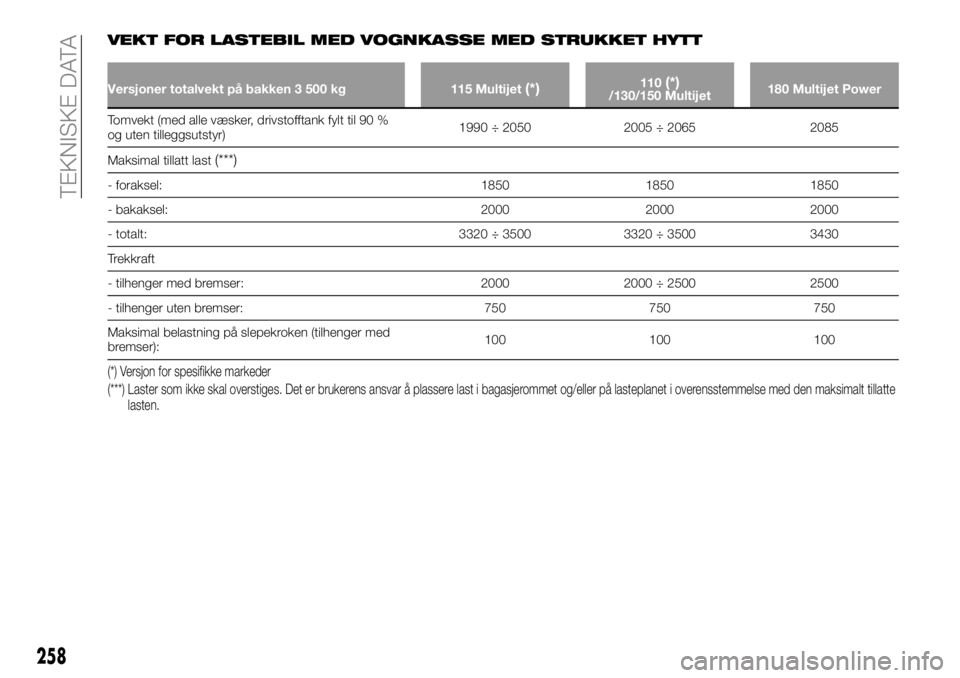

VEKT FOR LASTEBIL MED VOGNKASSE MED STRUKKET HYTT
Versjoner totalvekt på bakken 3 500 kg 115 Multijet(*)110(*)/130/150 Multijet180 Multijet Power
Tomvekt (med alle væsker, drivstofftank fylt til 90 %
og uten tilleggsutstyr)1990 ÷ 2050 2005 ÷ 2065 2085
Maksimal tillatt last
(***)
- foraksel: 1850 1850 1850
- bakaksel: 2000 2000 2000
- totalt: 3320 ÷ 3500 3320 ÷ 3500 3430
Trekkraft
- tilhenger med bremser: 2000 2000 ÷ 2500 2500
- tilhenger uten bremser: 750 750 750
Maksimal belastning på slepekroken (tilhenger med
bremser):100 100 100
(*) Versjon for spesifikke markeder
(***) Laster som ikke skal overstiges. Det er brukerens ansvar å plassere last i bagasjerommet og/eller på lasteplanet i overensstemmelse med den maksimalt tillatte
lasten.
258
TEKNISKE DATA

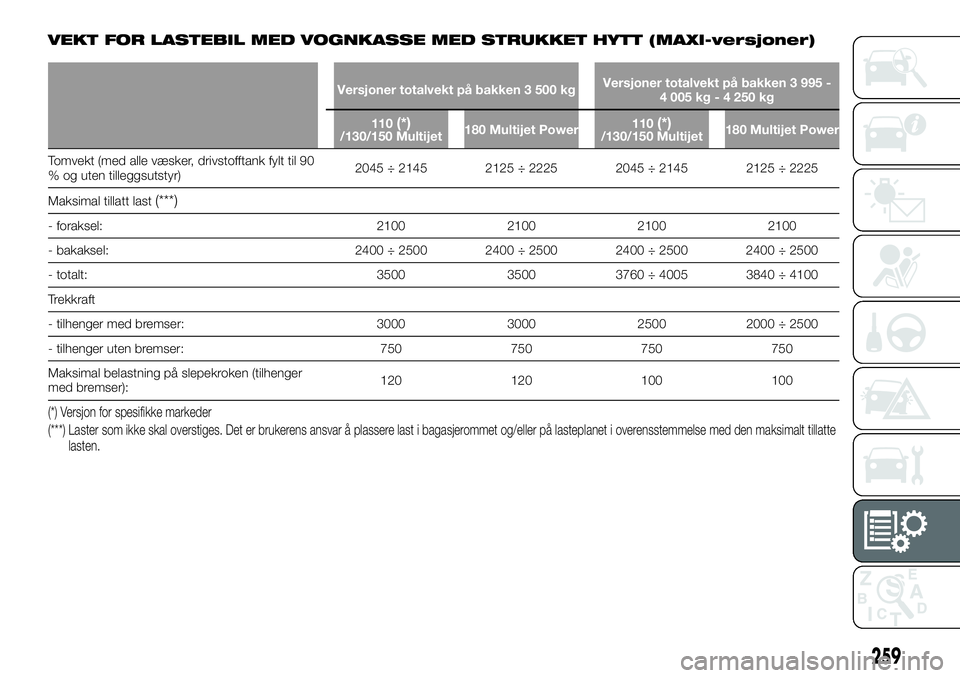

VEKT FOR LASTEBIL MED VOGNKASSE MED STRUKKET HYTT (MAXI-versjoner)
Versjoner totalvekt på bakken 3 500 kgVersjoner totalvekt på bakken 3 995 -
4 005 kg - 4 250 kg
110
(*)/130/150 Multijet180 Multijet Power110(*)/130/150 Multijet180 Multijet Power
Tomvekt (med alle væsker, drivstofftank fylt til 90
% og uten tilleggsutstyr)2045 ÷ 2145 2125 ÷ 2225 2045 ÷ 2145 2125 ÷ 2225
Maksimal tillatt last
(***)
- foraksel: 2100 2100 2100 2100
- bakaksel: 2400 ÷ 2500 2400 ÷ 2500 2400 ÷ 2500 2400 ÷ 2500
- totalt: 3500 3500 3760 ÷ 4005 3840 ÷ 4100
Trekkraft
- tilhenger med bremser: 3000 3000 2500 2000 ÷ 2500
- tilhenger uten bremser: 750 750 750 750
Maksimal belastning på slepekroken (tilhenger
med bremser):120 120 100 100
(*) Versjon for spesifikke markeder
(***) Laster som ikke skal overstiges. Det er brukerens ansvar å plassere last i bagasjerommet og/eller på lasteplanet i overensstemmelse med den maksimalt tillatte
lasten.
259

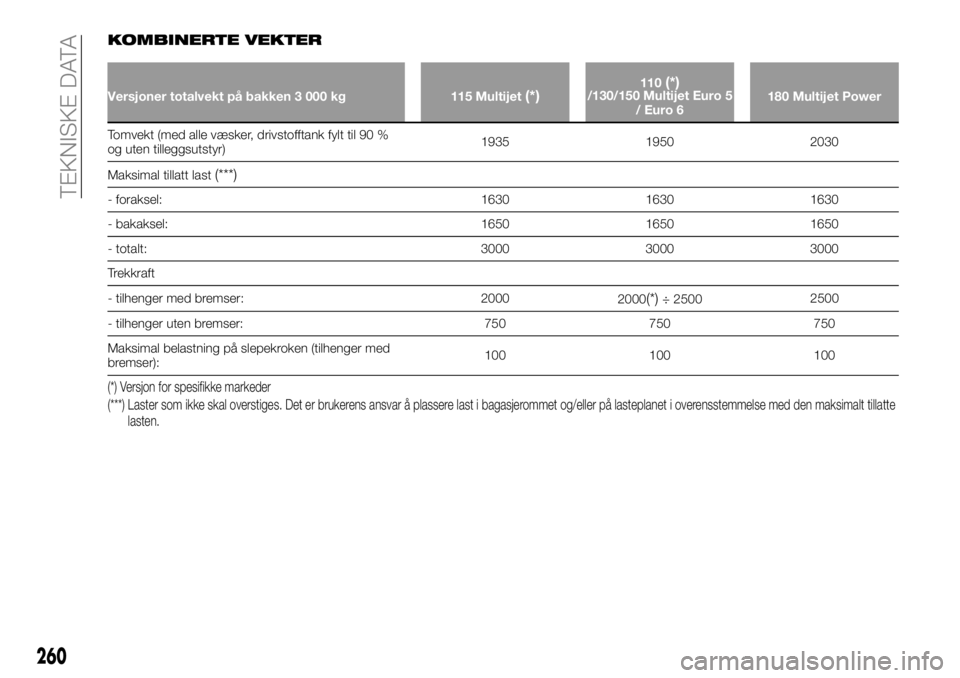

KOMBINERTE VEKTER
Versjoner totalvekt på bakken 3 000 kg 115 Multijet(*)110(*)/130/150 Multijet Euro 5
/ Euro 6180 Multijet Power
Tomvekt (med alle væsker, drivstofftank fylt til 90 %
og uten tilleggsutstyr)1935 1950 2030
Maksimal tillatt last
(***)
- foraksel: 1630 1630 1630
- bakaksel: 1650 1650 1650
- totalt: 3000 3000 3000
Trekkraft
- tilhenger med bremser: 2000
2000
(*)÷ 25002500
- tilhenger uten bremser: 750 750 750
Maksimal belastning på slepekroken (tilhenger med
bremser):100 100 100
(*) Versjon for spesifikke markeder
(***) Laster som ikke skal overstiges. Det er brukerens ansvar å plassere last i bagasjerommet og/eller på lasteplanet i overensstemmelse med den maksimalt tillatte
lasten.
260
TEKNISKE DATA

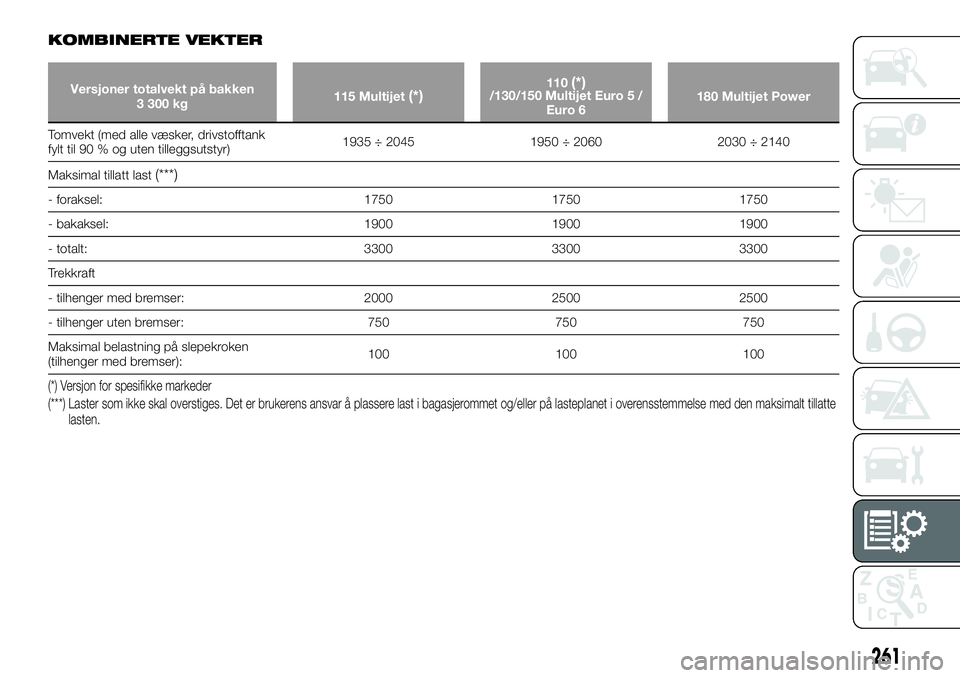

KOMBINERTE VEKTER
Versjoner totalvekt på bakken
3 300 kg115 Multijet(*)110(*)/130/150 Multijet Euro 5 /
Euro 6180 Multijet Power
Tomvekt (med alle væsker, drivstofftank
fylt til 90 % og uten tilleggsutstyr)1935 ÷ 2045 1950 ÷ 2060 2030 ÷ 2140
Maksimal tillatt last
(***)
- foraksel: 1750 1750 1750
- bakaksel: 1900 1900 1900
- totalt: 3300 3300 3300
Trekkraft
- tilhenger med bremser: 2000 2500 2500
- tilhenger uten bremser: 750 750 750
Maksimal belastning på slepekroken
(tilhenger med bremser):100 100 100
(*) Versjon for spesifikke markeder
(***) Laster som ikke skal overstiges. Det er brukerens ansvar å plassere last i bagasjerommet og/eller på lasteplanet i overensstemmelse med den maksimalt tillatte
lasten.
261

KOMBINERTE VEKTER
Versjoner totalvekt på bakken 3 500 kg110(*)/130/150 Multijet Euro 5 / Euro 6180 Multijet Power
Tomvekt (med alle væsker, drivstofftank fylt til 90 % og
uten tilleggsutstyr)2035 ÷ 2465(**)2035 ÷ 2465
Maksimal tillatt last
(***)
- foraksel: 1850 1850
- bakaksel: 1900 1900 ÷ 2000
- totalt: 3500 3500
Trekkraft
- tilhenger med bremser:
1900
(**)÷ 20002000 ÷ 2500
- tilhenger uten bremser: 750 750
Maksimal belastning på slepekroken (tilhenger med
bremser):100 100
(*) Versjon for spesifikke markeder
(**) Versjoner med lang akselavstand
(***) Laster som ikke skal overstiges. Det er brukerens ansvar å plassere last i bagasjerommet og/eller på lasteplanet i overensstemmelse med den maksimalt tillatte
lasten.
262
TEKNISKE DATA

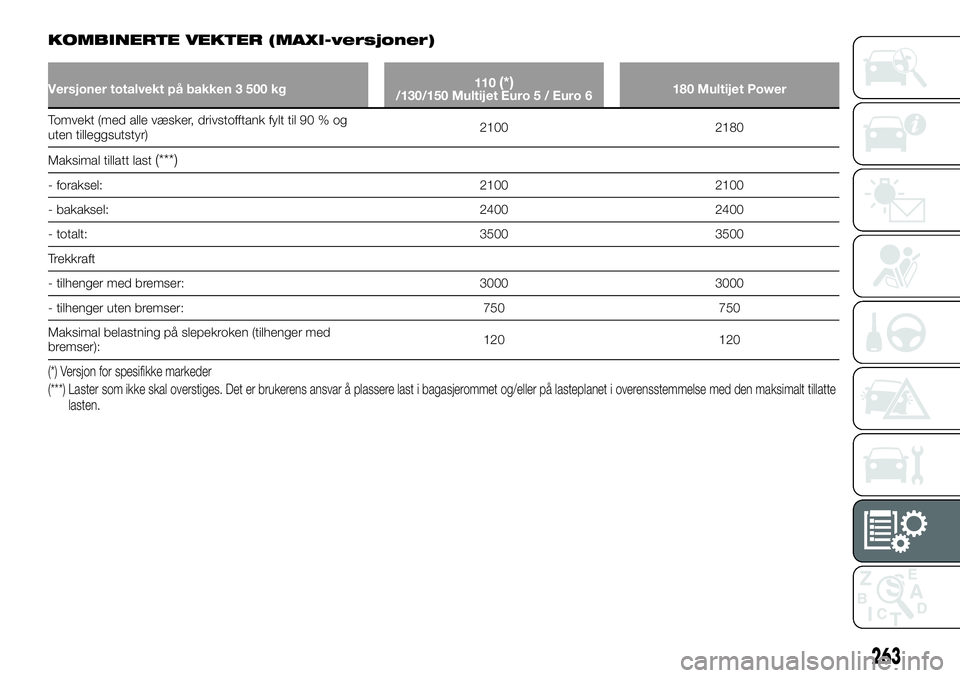

KOMBINERTE VEKTER (MAXI-versjoner)
Versjoner totalvekt på bakken 3 500 kg110(*)/130/150 Multijet Euro 5 / Euro 6180 Multijet Power
Tomvekt (med alle væsker, drivstofftank fylt til 90 % og
uten tilleggsutstyr)2100 2180
Maksimal tillatt last
(***)
- foraksel: 2100 2100
- bakaksel: 2400 2400
- totalt: 3500 3500
Trekkraft
- tilhenger med bremser: 3000 3000
- tilhenger uten bremser: 750 750
Maksimal belastning på slepekroken (tilhenger med
bremser):120 120
(*) Versjon for spesifikke markeder
(***) Laster som ikke skal overstiges. Det er brukerens ansvar å plassere last i bagasjerommet og/eller på lasteplanet i overensstemmelse med den maksimalt tillatte
lasten.
263

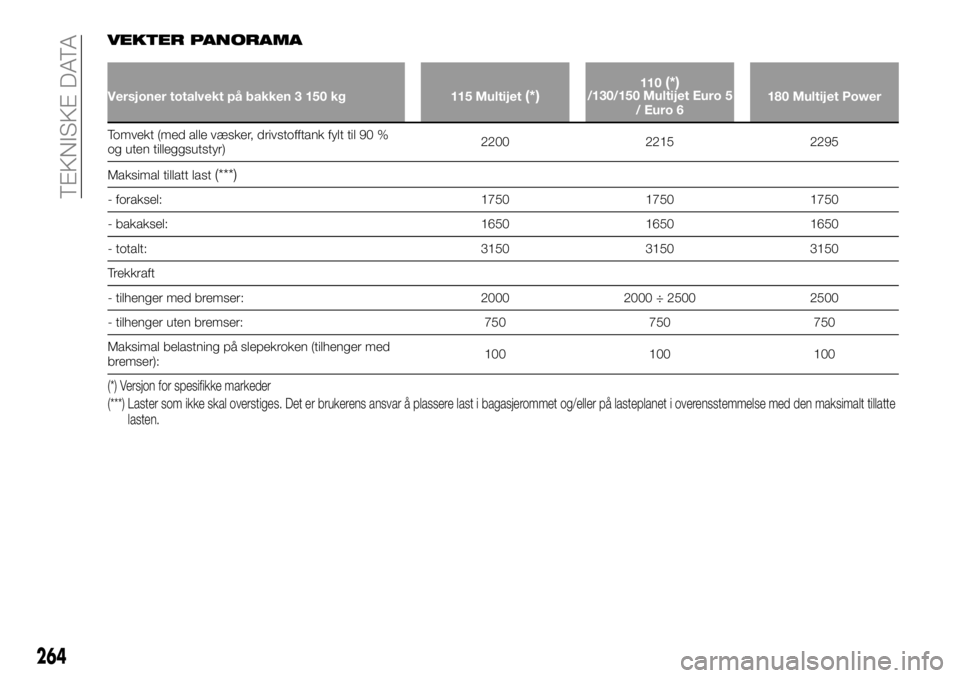

VEKTER PANORAMA
Versjoner totalvekt på bakken 3 150 kg 115 Multijet(*)110(*)/130/150 Multijet Euro 5
/ Euro 6180 Multijet Power
Tomvekt (med alle væsker, drivstofftank fylt til 90 %
og uten tilleggsutstyr)2200 2215 2295
Maksimal tillatt last
(***)
- foraksel: 1750 1750 1750
- bakaksel: 1650 1650 1650
- totalt: 3150 3150 3150
Trekkraft
- tilhenger med bremser: 2000 2000 ÷ 2500 2500
- tilhenger uten bremser: 750 750 750
Maksimal belastning på slepekroken (tilhenger med
bremser):100 100 100
(*) Versjon for spesifikke markeder
(***) Laster som ikke skal overstiges. Det er brukerens ansvar å plassere last i bagasjerommet og/eller på lasteplanet i overensstemmelse med den maksimalt tillatte
lasten.
264
TEKNISKE DATA

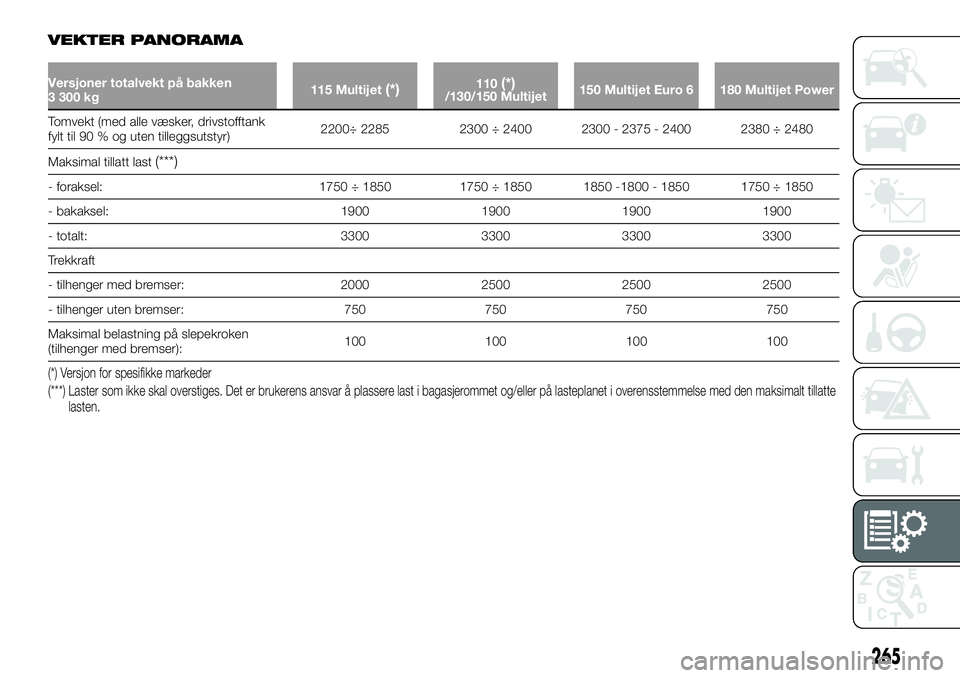

VEKTER PANORAMA
Versjoner totalvekt på bakken
3 300 kg115 Multijet(*)110(*)/130/150 Multijet150 Multijet Euro 6 180 Multijet Power
Tomvekt (med alle væsker, drivstofftank
fylt til 90 % og uten tilleggsutstyr)2200÷ 2285 2300 ÷ 2400 2300 - 2375 - 2400 2380 ÷ 2480
Maksimal tillatt last
(***)
- foraksel: 1750 ÷ 1850 1750 ÷ 1850 1850 -1800 - 1850 1750 ÷ 1850
- bakaksel: 1900 1900 1900 1900
- totalt: 3300 3300 3300 3300
Trekkraft
- tilhenger med bremser: 2000 2500 2500 2500
- tilhenger uten bremser: 750 750 750 750
Maksimal belastning på slepekroken
(tilhenger med bremser):100 100 100 100
(*) Versjon for spesifikke markeder
(***) Laster som ikke skal overstiges. Det er brukerens ansvar å plassere last i bagasjerommet og/eller på lasteplanet i overensstemmelse med den maksimalt tillatte
lasten.
265

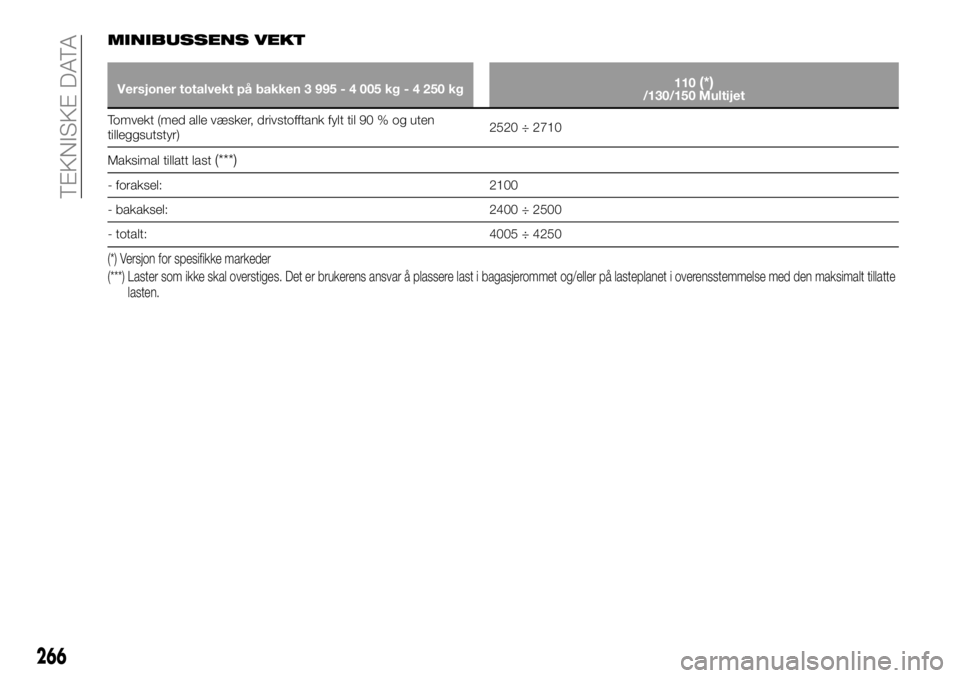

MINIBUSSENS VEKT
Versjoner totalvekt på bakken 3 995 - 4 005 kg - 4 250 kg110(*)/130/150 Multijet
Tomvekt (med alle væsker, drivstofftank fylt til 90 % og uten
tilleggsutstyr)2520 ÷ 2710
Maksimal tillatt last
(***)
- foraksel: 2100
- bakaksel: 2400 ÷ 2500
- totalt: 4005 ÷ 4250
(*) Versjon for spesifikke markeder
(***) Laster som ikke skal overstiges. Det er brukerens ansvar å plassere last i bagasjerommet og/eller på lasteplanet i overensstemmelse med den maksimalt tillatte
lasten.
266
