POZNAWANIE SAMOCHODU
Najlepiej od tego miejsca zacząć
poznawanie swojego nowego
samochodu.
Czytana przez Państwa instrukcja w
łatwy i bezpośredni sposób opisuje, jak
jest on skonstruowany i jak działa.
Dlatego zalecamy Państwu zapoznanie
się z tym dokumentem, siedząc
wygodnie w samochodzie, by mogli
Państwo w bezpośredni sposób
sprawdzić opisane w nim poszczególne
funkcje samochodu.SYMBOLE ........................................ 10
SYSTEM FIAT CODE......................... 10
KLUCZYKI ........................................ 11
ALARM ELEKTRONICZNY ................ 13
WYŁĄCZNIK ZAPŁONU .................... 14
SIEDZENIA........................................ 15
ZAGŁÓWKI ....................................... 24
KIEROWNICA ................................... 24
LUSTERKA WSTECZNE ................... 25
OGRZEWANIE I WENTYLACJA......... 28
WYLOTY POWIETRZA ...................... 29
ELEMENTY STEROWANIA
OGRZEWANIEM I WENTYLACJĄ...... 29
KLIMATYZACJA MANUALNA............ 32
KLIMATYZACJA AUTOMATYCZNA ... 35
DODATKOWA NAGRZEWNICA......... 41
NIEZALEŻNA NAGRZEWNICA
DODATKOWA ................................... 42
ŚWIATŁA ZEWNĘTRZNE .................. 48
CZYSZCZENIE SZYB ........................ 52
CRUISE CONTROL (REGULATOR
STAŁEJ PRĘDKOŚCI) ....................... 54
LAMPY SUFITOWE ........................... 58
ELEMENTY STEROWANIA ............... 60
WYŁĄCZNIK BLOKOWANIA PALIWA
......................................................... 63
WYPOSAŻENIE WNĘTRZA .............. 64
TACHOGRAF .................................... 69
SPEED BLOCK ................................. 70ZAWIESZENIA PNEUMATYCZNE
SAMOPOZIOMUJĄCE ...................... 70
DRZWI .............................................. 71
PODNOŚNIKI SZYB .......................... 77
POKRYWA KOMORY SILNIKA.......... 78
BAGAŻNIK DACHOWY/NA NARTY .. 80
REFLEKTORY ................................... 81
SYSTEM ABS ................................... 82
SYSTEM ESC (ELECTRONIC
STABILITY CONTROL) ...................... 83
SYSTEM TRACTION PLUS ............... 88
SYSTEM TPMS (TYRE PRESSURE
MONITORING SYSTEM) ................... 89
DRIVING ADVISOR ........................... 92
KAMERA TYLNA (PARKVIEW®
REAR BACK UP CAMERA) ............... 98
TRAFFIC SIGN RECOGNITION ......... 100
SYSTEM EOBD................................. 102
CZUJNIKI PARKOWANIA .................. 102
SYSTEM START&STOP .................... 105
DODATEK OGRANICZAJĄCY
EMISJE Z SILNIKÓW DIESLA
ADBLUE (WODNY ROZTWÓR
MOCZNIKA) ...................................... 108
RADIOODTWARZACZ....................... 109
AKCESORIA ZAKUPIONE PRZEZ
UŻYTKOWNIKA ................................ 110
TANKOWANIE SAMOCHODU ........... 112
OCHRONA ŚRODOWISKA ............... 118
9

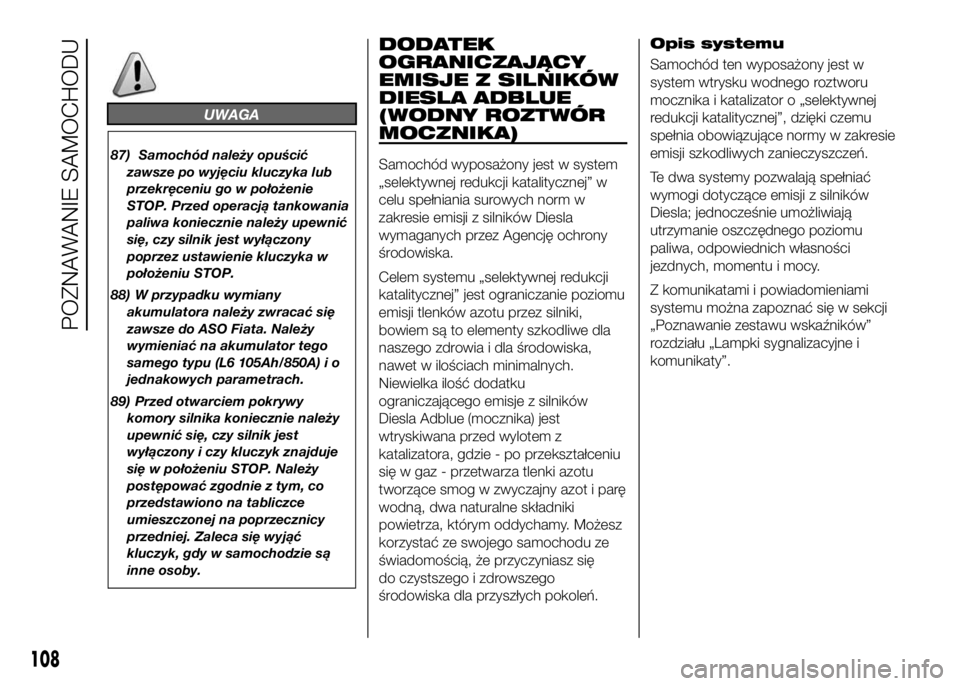

UWAGA
87) Samochód należy opuścić
zawsze po wyjęciu kluczyka lub
przekręceniu go w położenie
STOP. Przed operacją tankowania
paliwa koniecznie należy upewnić
się, czy silnik jest wyłączony
poprzez ustawienie kluczyka w
położeniu STOP.
88) W przypadku wymiany
akumulatora należy zwracać się
zawsze do ASO Fiata. Należy
wymieniać na akumulator tego
samego typu (L6 105Ah/850A) i o
jednakowych parametrach.
89) Przed otwarciem pokrywy
komory silnika koniecznie należy
upewnić się, czy silnik jest
wyłączony i czy kluczyk znajduje
się w położeniu STOP. Należy
postępować zgodnie z tym, co
przedstawiono na tabliczce
umieszczonej na poprzecznicy
przedniej. Zaleca się wyjąć
kluczyk, gdy w samochodzie są
inne osoby.
DODATEK
OGRANICZAJĄCY
EMISJE Z SILNIKÓW
DIESLA ADBLUE
(WODNY ROZTWÓR
MOCZNIKA)
Samochód wyposażony jest w system
„selektywnej redukcji katalitycznej” w
celu spełniania surowych norm w
zakresie emisji z silników Diesla
wymaganych przez Agencję ochrony
środowiska.
Celem systemu „selektywnej redukcji
katalitycznej” jest ograniczanie poziomu
emisji tlenków azotu przez silniki,
bowiem są to elementy szkodliwe dla
naszego zdrowia i dla środowiska,
nawet w ilościach minimalnych.
Niewielka ilość dodatku
ograniczającego emisje z silników
Diesla Adblue (mocznika) jest
wtryskiwana przed wylotem z
katalizatora, gdzie - po przekształceniu
się w gaz - przetwarza tlenki azotu
tworzące smog w zwyczajny azot i parę
wodną, dwa naturalne składniki
powietrza, którym oddychamy. Możesz
korzystać ze swojego samochodu ze
świadomością, że przyczyniasz się
do czystszego i zdrowszego
środowiska dla przyszłych pokoleń.Opis systemu
Samochód ten wyposażony jest w
system wtrysku wodnego roztworu
mocznika i katalizator o „selektywnej
redukcji katalitycznej”, dzięki czemu
spełnia obowiązujące normy w zakresie
emisji szkodliwych zanieczyszczeń.
Te dwa systemy pozwalają spełniać
wymogi dotyczące emisji z silników
Diesla; jednocześnie umożliwiają
utrzymanie oszczędnego poziomu
paliwa, odpowiednich własności
jezdnych, momentu i mocy.
Z komunikatami i powiadomieniami
systemu można zapoznać się w sekcji
„Poznawanie zestawu wskaźników”
rozdziału „Lampki sygnalizacyjne i
komunikaty”.
108
POZNAWANIE SAMOCHODU

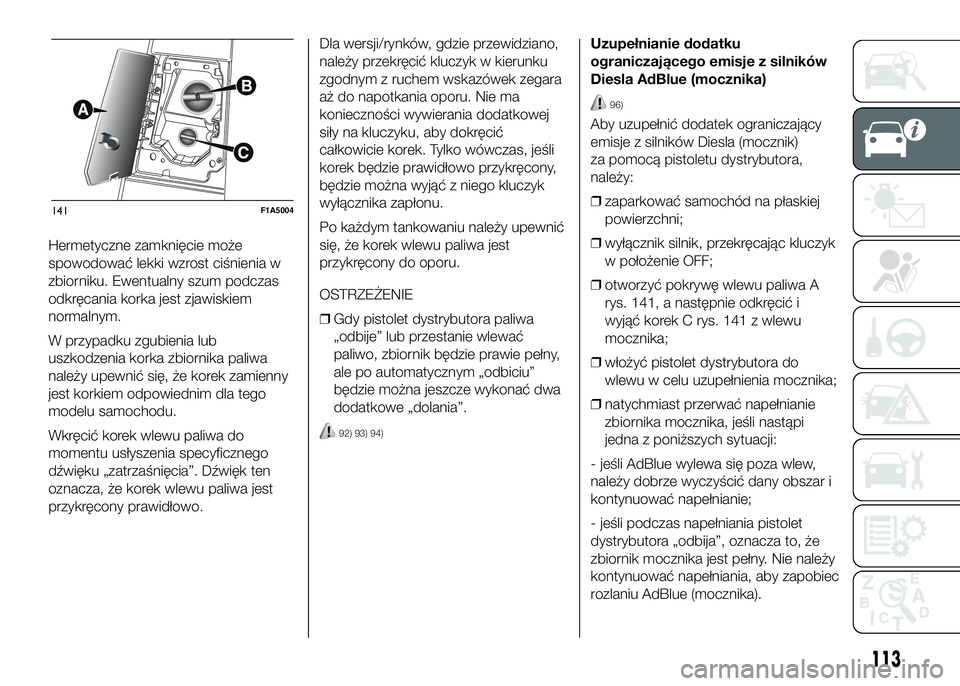

Hermetyczne zamknięcie może
spowodować lekki wzrost ciśnienia w
zbiorniku. Ewentualny szum podczas
odkręcania korka jest zjawiskiem
normalnym.
W przypadku zgubienia lub
uszkodzenia korka zbiornika paliwa
należy upewnić się, że korek zamienny
jest korkiem odpowiednim dla tego
modelu samochodu.
Wkręcić korek wlewu paliwa do
momentu usłyszenia specyficznego
dźwięku „zatrzaśnięcia”. Dźwięk ten
oznacza, że korek wlewu paliwa jest
przykręcony prawidłowo.Dla wersji/rynków, gdzie przewidziano,
należy przekręcić kluczyk w kierunku
zgodnym z ruchem wskazówek zegara
aż do napotkania oporu. Nie ma
konieczności wywierania dodatkowej
siły na kluczyku, aby dokręcić
całkowicie korek. Tylko wówczas, jeśli
korek będzie prawidłowo przykręcony,
będzie można wyjąć z niego kluczyk
wyłącznika zapłonu.
Po każdym tankowaniu należy upewnić
się, że korek wlewu paliwa jest
przykręcony do oporu.
OSTRZEŻENIE
❒Gdy pistolet dystrybutora paliwa
„odbije” lub przestanie wlewać
paliwo, zbiornik będzie prawie pełny,
ale po automatycznym „odbiciu”
będzie można jeszcze wykonać dwa
dodatkowe „dolania”.
92) 93) 94)
Uzupełnianie dodatku
ograniczającego emisje z silników
Diesla AdBlue (mocznika)
96)
Aby uzupełnić dodatek ograniczający
emisje z silników Diesla (mocznik)
za pomocą pistoletu dystrybutora,
należy:
❒zaparkować samochód na płaskiej
powierzchni;
❒wyłącznik silnik, przekręcając kluczyk
w położenie OFF;
❒otworzyć pokrywę wlewu paliwa A
rys. 141, a następnie odkręcić i
wyjąć korek C rys. 141 z wlewu
mocznika;
❒włożyć pistolet dystrybutora do
wlewu w celu uzupełnienia mocznika;
❒natychmiast przerwać napełnianie
zbiornika mocznika, jeśli nastąpi
jedna z poniższych sytuacji:
- jeśli AdBlue wylewa się poza wlew,
należy dobrze wyczyścić dany obszar i
kontynuować napełnianie;
- jeśli podczas napełniania pistolet
dystrybutora „odbija”, oznacza to, że
zbiornik mocznika jest pełny. Nie należy
kontynuować napełniania, aby zapobiec
rozlaniu AdBlue (mocznika).
141F1A5004
113

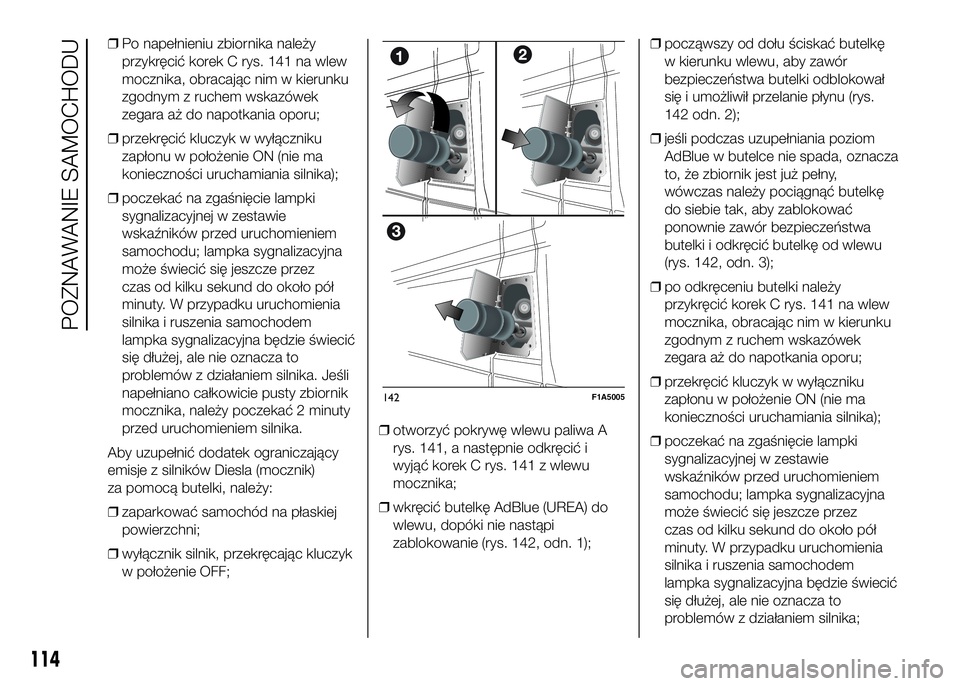

❒Po napełnieniu zbiornika należy
przykręcić korek C rys. 141 na wlew
mocznika, obracając nim w kierunku
zgodnym z ruchem wskazówek
zegara aż do napotkania oporu;
❒przekręcić kluczyk w wyłączniku
zapłonu w położenie ON (nie ma
konieczności uruchamiania silnika);
❒poczekać na zgaśnięcie lampki
sygnalizacyjnej w zestawie
wskaźników przed uruchomieniem
samochodu; lampka sygnalizacyjna
może świecić się jeszcze przez
czas od kilku sekund do około pół
minuty. W przypadku uruchomienia
silnika i ruszenia samochodem
lampka sygnalizacyjna będzie świecić
się dłużej, ale nie oznacza to
problemów z działaniem silnika. Jeśli
napełniano całkowicie pusty zbiornik
mocznika, należy poczekać 2 minuty
przed uruchomieniem silnika.
Aby uzupełnić dodatek ograniczający
emisje z silników Diesla (mocznik)
za pomocą butelki, należy:
❒zaparkować samochód na płaskiej
powierzchni;
❒wyłącznik silnik, przekręcając kluczyk
w położenie OFF;❒otworzyć pokrywę wlewu paliwa A
rys. 141, a następnie odkręcić i
wyjąć korek C rys. 141 z wlewu
mocznika;
❒wkręcić butelkę AdBlue (UREA) do
wlewu, dopóki nie nastąpi
zablokowanie (rys. 142, odn. 1);❒począwszy od dołu ściskać butelkę
w kierunku wlewu, aby zawór
bezpieczeństwa butelki odblokował
się i umożliwił przelanie płynu (rys.
142 odn. 2);
❒jeśli podczas uzupełniania poziom
AdBlue w butelce nie spada, oznacza
to, że zbiornik jest już pełny,
wówczas należy pociągnąć butelkę
do siebie tak, aby zablokować
ponownie zawór bezpieczeństwa
butelki i odkręcić butelkę od wlewu
(rys. 142, odn. 3);
❒po odkręceniu butelki należy
przykręcić korek C rys. 141 na wlew
mocznika, obracając nim w kierunku
zgodnym z ruchem wskazówek
zegara aż do napotkania oporu;
❒przekręcić kluczyk w wyłączniku
zapłonu w położenie ON (nie ma
konieczności uruchamiania silnika);
❒poczekać na zgaśnięcie lampki
sygnalizacyjnej w zestawie
wskaźników przed uruchomieniem
samochodu; lampka sygnalizacyjna
może świecić się jeszcze przez
czas od kilku sekund do około pół
minuty. W przypadku uruchomienia
silnika i ruszenia samochodem
lampka sygnalizacyjna będzie świecić
się dłużej, ale nie oznacza to
problemów z działaniem silnika;
114
POZNAWANIE SAMOCHODU
142F1A5005

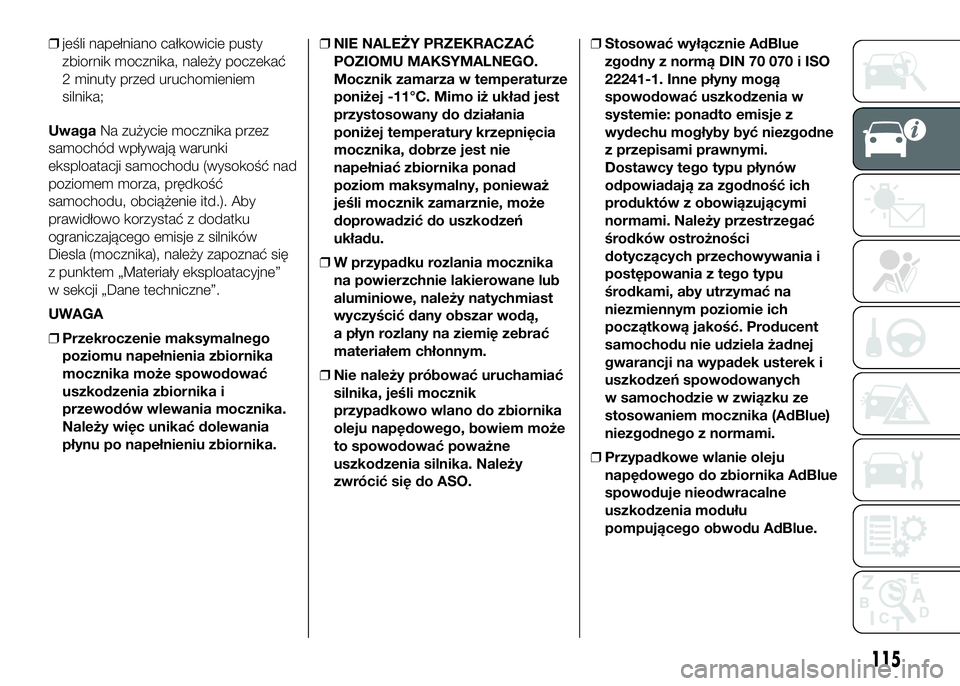

❒jeśli napełniano całkowicie pusty
zbiornik mocznika, należy poczekać
2 minuty przed uruchomieniem
silnika;
UwagaNa zużycie mocznika przez
samochód wpływają warunki
eksploatacji samochodu (wysokość nad
poziomem morza, prędkość
samochodu, obciążenie itd.). Aby
prawidłowo korzystać z dodatku
ograniczającego emisje z silników
Diesla (mocznika), należy zapoznać się
z punktem „Materiały eksploatacyjne”
w sekcji „Dane techniczne”.
UWAGA
❒Przekroczenie maksymalnego
poziomu napełnienia zbiornika
mocznika może spowodować
uszkodzenia zbiornika i
przewodów wlewania mocznika.
Należy więc unikać dolewania
płynu po napełnieniu zbiornika.❒NIE NALEŻY PRZEKRACZAĆ
POZIOMU MAKSYMALNEGO.
Mocznik zamarza w temperaturze
poniżej -11°C. Mimo iż układ jest
przystosowany do działania
poniżej temperatury krzepnięcia
mocznika, dobrze jest nie
napełniać zbiornika ponad
poziom maksymalny, ponieważ
jeśli mocznik zamarznie, może
doprowadzić do uszkodzeń
układu.
❒W przypadku rozlania mocznika
na powierzchnie lakierowane lub
aluminiowe, należy natychmiast
wyczyścić dany obszar wodą,
a płyn rozlany na ziemię zebrać
materiałem chłonnym.
❒Nie należy próbować uruchamiać
silnika, jeśli mocznik
przypadkowo wlano do zbiornika
oleju napędowego, bowiem może
to spowodować poważne
uszkodzenia silnika. Należy
zwrócić się do ASO.❒Stosować wyłącznie AdBlue
zgodny z normą DIN 70 070 i ISO
22241-1. Inne płyny mogą
spowodować uszkodzenia w
systemie: ponadto emisje z
wydechu mogłyby być niezgodne
z przepisami prawnymi.
Dostawcy tego typu płynów
odpowiadają za zgodność ich
produktów z obowiązującymi
normami. Należy przestrzegać
środków ostrożności
dotyczących przechowywania i
postępowania z tego typu
środkami, aby utrzymać na
niezmiennym poziomie ich
początkową jakość. Producent
samochodu nie udziela żadnej
gwarancji na wypadek usterek i
uszkodzeń spowodowanych
w samochodzie w związku ze
stosowaniem mocznika (AdBlue)
niezgodnego z normami.
❒Przypadkowe wlanie oleju
napędowego do zbiornika AdBlue
spowoduje nieodwracalne
uszkodzenia modułu
pompującego obwodu AdBlue.
115

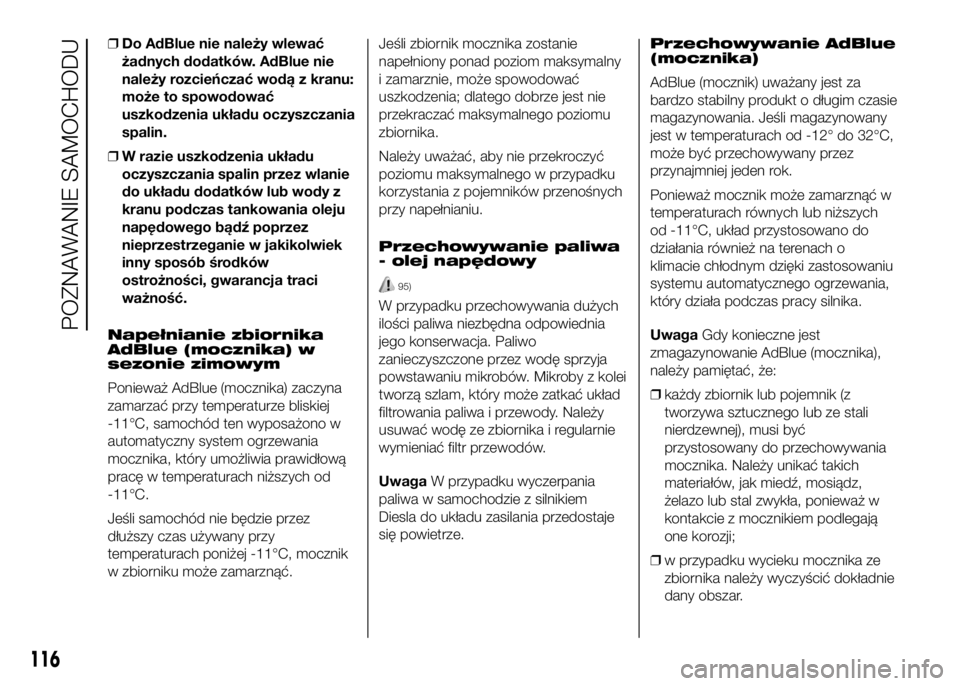

❒Do AdBlue nie należy wlewać
żadnych dodatków. AdBlue nie
należy rozcieńczać wodą z kranu:
może to spowodować
uszkodzenia układu oczyszczania
spalin.
❒W razie uszkodzenia układu
oczyszczania spalin przez wlanie
do układu dodatków lub wody z
kranu podczas tankowania oleju
napędowego bądź poprzez
nieprzestrzeganie w jakikolwiek
inny sposób środków
ostrożności, gwarancja traci
ważność.
Napełnianie zbiornika
AdBlue (mocznika) w
sezonie zimowym
Ponieważ AdBlue (mocznika) zaczyna
zamarzać przy temperaturze bliskiej
-11°C, samochód ten wyposażono w
automatyczny system ogrzewania
mocznika, który umożliwia prawidłową
pracę w temperaturach niższych od
-11°C.
Jeśli samochód nie będzie przez
dłuższy czas używany przy
temperaturach poniżej -11°C, mocznik
w zbiorniku może zamarznąć.Jeśli zbiornik mocznika zostanie
napełniony ponad poziom maksymalny
i zamarznie, może spowodować
uszkodzenia; dlatego dobrze jest nie
przekraczać maksymalnego poziomu
zbiornika.
Należy uważać, aby nie przekroczyć
poziomu maksymalnego w przypadku
korzystania z pojemników przenośnych
przy napełnianiu.
Przechowywanie paliwa
- olej napędowy
95)
W przypadku przechowywania dużych
ilości paliwa niezbędna odpowiednia
jego konserwacja. Paliwo
zanieczyszczone przez wodę sprzyja
powstawaniu mikrobów. Mikroby z kolei
tworzą szlam, który może zatkać układ
filtrowania paliwa i przewody. Należy
usuwać wodę ze zbiornika i regularnie
wymieniać filtr przewodów.
UwagaW przypadku wyczerpania
paliwa w samochodzie z silnikiem
Diesla do układu zasilania przedostaje
się powietrze.Przechowywanie AdBlue
(mocznika)
AdBlue (mocznik) uważany jest za
bardzo stabilny produkt o długim czasie
magazynowania. Jeśli magazynowany
jest w temperaturach od -12° do 32°C,
może być przechowywany przez
przynajmniej jeden rok.
Ponieważ mocznik może zamarznąć w
temperaturach równych lub niższych
od -11°C, układ przystosowano do
działania również na terenach o
klimacie chłodnym dzięki zastosowaniu
systemu automatycznego ogrzewania,
który działa podczas pracy silnika.
UwagaGdy konieczne jest
zmagazynowanie AdBlue (mocznika),
należy pamiętać, że:
❒każdy zbiornik lub pojemnik (z
tworzywa sztucznego lub ze stali
nierdzewnej), musi być
przystosowany do przechowywania
mocznika. Należy unikać takich
materiałów, jak miedź, mosiądz,
żelazo lub stal zwykła, ponieważ w
kontakcie z mocznikiem podlegają
one korozji;
❒w przypadku wycieku mocznika ze
zbiornika należy wyczyścić dokładnie
dany obszar.
116

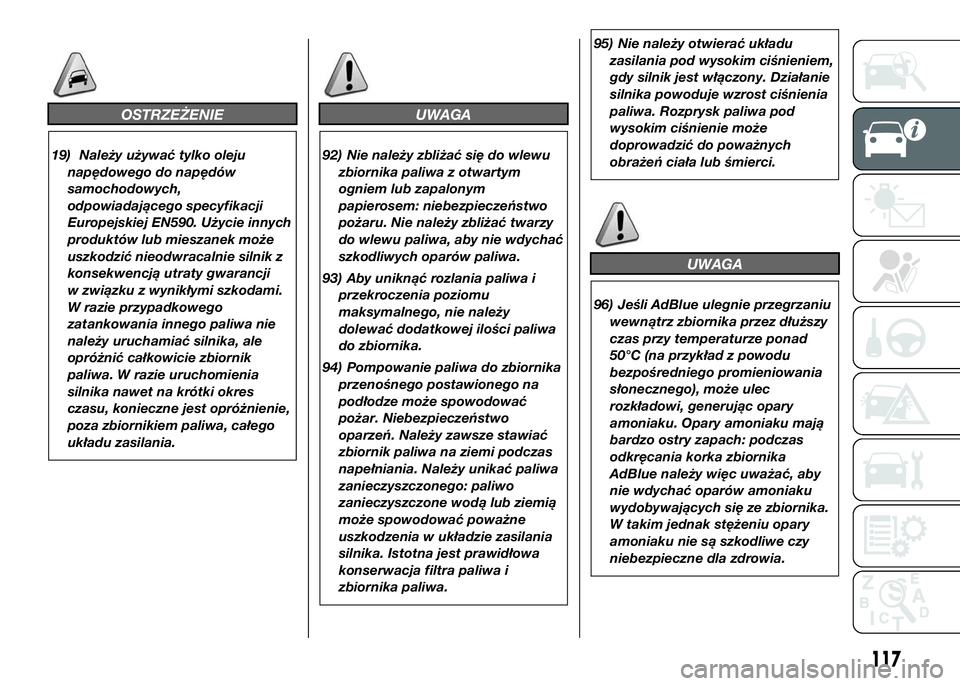

POZNAWANIE SAMOCHODU

OSTRZEŻENIE
19) Należy używać tylko oleju
napędowego do napędów
samochodowych,
odpowiadającego specyfikacji
Europejskiej EN590. Użycie innych
produktów lub mieszanek może
uszkodzić nieodwracalnie silnik z
konsekwencją utraty gwarancji
w związku z wynikłymi szkodami.
W razie przypadkowego
zatankowania innego paliwa nie
należy uruchamiać silnika, ale
opróżnić całkowicie zbiornik
paliwa. W razie uruchomienia
silnika nawet na krótki okres
czasu, konieczne jest opróżnienie,
poza zbiornikiem paliwa, całego
układu zasilania.
UWAGA
92) Nie należy zbliżać się do wlewu
zbiornika paliwa z otwartym
ogniem lub zapalonym
papierosem: niebezpieczeństwo
pożaru. Nie należy zbliżać twarzy
do wlewu paliwa, aby nie wdychać
szkodliwych oparów paliwa.
93) Aby uniknąć rozlania paliwa i
przekroczenia poziomu
maksymalnego, nie należy
dolewać dodatkowej ilości paliwa
do zbiornika.
94) Pompowanie paliwa do zbiornika
przenośnego postawionego na
podłodze może spowodować
pożar. Niebezpieczeństwo
oparzeń. Należy zawsze stawiać
zbiornik paliwa na ziemi podczas
napełniania. Należy unikać paliwa
zanieczyszczonego: paliwo
zanieczyszczone wodą lub ziemią
może spowodować poważne
uszkodzenia w układzie zasilania
silnika. Istotna jest prawidłowa
konserwacja filtra paliwa i
zbiornika paliwa.95) Nie należy otwierać układu
zasilania pod wysokim ciśnieniem,
gdy silnik jest włączony. Działanie
silnika powoduje wzrost ciśnienia
paliwa. Rozprysk paliwa pod
wysokim ciśnienie może
doprowadzić do poważnych
obrażeń ciała lub śmierci.
UWAGA
96) Jeśli AdBlue ulegnie przegrzaniu
wewnątrz zbiornika przez dłuższy
czas przy temperaturze ponad
50°C (na przykład z powodu
bezpośredniego promieniowania
słonecznego), może ulec
rozkładowi, generując opary
amoniaku. Opary amoniaku mają
bardzo ostry zapach: podczas
odkręcania korka zbiornika
AdBlue należy więc uważać, aby
nie wdychać oparów amoniaku
wydobywających się ze zbiornika.
W takim jednak stężeniu opary
amoniaku nie są szkodliwe czy
niebezpieczne dla zdrowia.
117

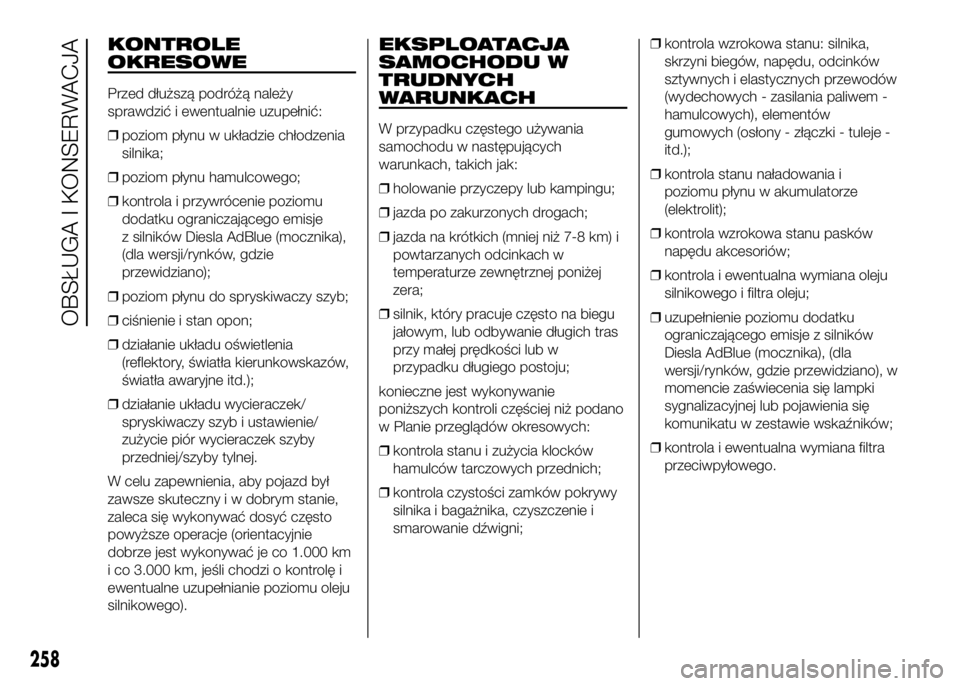

KONTROLE
OKRESOWE
Przed dłuższą podróżą należy
sprawdzić i ewentualnie uzupełnić:
❒poziom płynu w układzie chłodzenia
silnika;
❒poziom płynu hamulcowego;
❒kontrola i przywrócenie poziomu
dodatku ograniczającego emisje
z silników Diesla AdBlue (mocznika),
(dla wersji/rynków, gdzie
przewidziano);
❒poziom płynu do spryskiwaczy szyb;
❒ciśnienie i stan opon;
❒działanie układu oświetlenia
(reflektory, światła kierunkowskazów,
światła awaryjne itd.);
❒działanie układu wycieraczek/
spryskiwaczy szyb i ustawienie/
zużycie piór wycieraczek szyby
przedniej/szyby tylnej.
W celu zapewnienia, aby pojazd był
zawsze skuteczny i w dobrym stanie,
zaleca się wykonywać dosyć często
powyższe operacje (orientacyjnie
dobrze jest wykonywać je co 1.000 km
i co 3.000 km, jeśli chodzi o kontrolę i
ewentualne uzupełnianie poziomu oleju
silnikowego).
EKSPLOATACJA
SAMOCHODU W
TRUDNYCH
WARUNKACH
W przypadku częstego używania
samochodu w następujących
warunkach, takich jak:
❒holowanie przyczepy lub kampingu;
❒jazda po zakurzonych drogach;
❒jazda na krótkich (mniej niż 7-8 km) i
powtarzanych odcinkach w
temperaturze zewnętrznej poniżej
zera;
❒silnik, który pracuje często na biegu
jałowym, lub odbywanie długich tras
przy małej prędkości lub w
przypadku długiego postoju;
konieczne jest wykonywanie
poniższych kontroli częściej niż podano
w Planie przeglądów okresowych:
❒kontrola stanu i zużycia klocków
hamulców tarczowych przednich;
❒kontrola czystości zamków pokrywy
silnika i bagażnika, czyszczenie i
smarowanie dźwigni;❒kontrola wzrokowa stanu: silnika,
skrzyni biegów, napędu, odcinków
sztywnych i elastycznych przewodów
(wydechowych - zasilania paliwem -
hamulcowych), elementów
gumowych (osłony - złączki - tuleje -
itd.);
❒kontrola stanu naładowania i
poziomu płynu w akumulatorze
(elektrolit);
❒kontrola wzrokowa stanu pasków
napędu akcesoriów;
❒kontrola i ewentualna wymiana oleju
silnikowego i filtra oleju;
❒uzupełnienie poziomu dodatku
ograniczającego emisje z silników
Diesla AdBlue (mocznika), (dla
wersji/rynków, gdzie przewidziano), w
momencie zaświecenia się lampki
sygnalizacyjnej lub pojawienia się
komunikatu w zestawie wskaźników;
❒kontrola i ewentualna wymiana filtra
przeciwpyłowego.
258
OBSŁUGA I KONSERWACJA

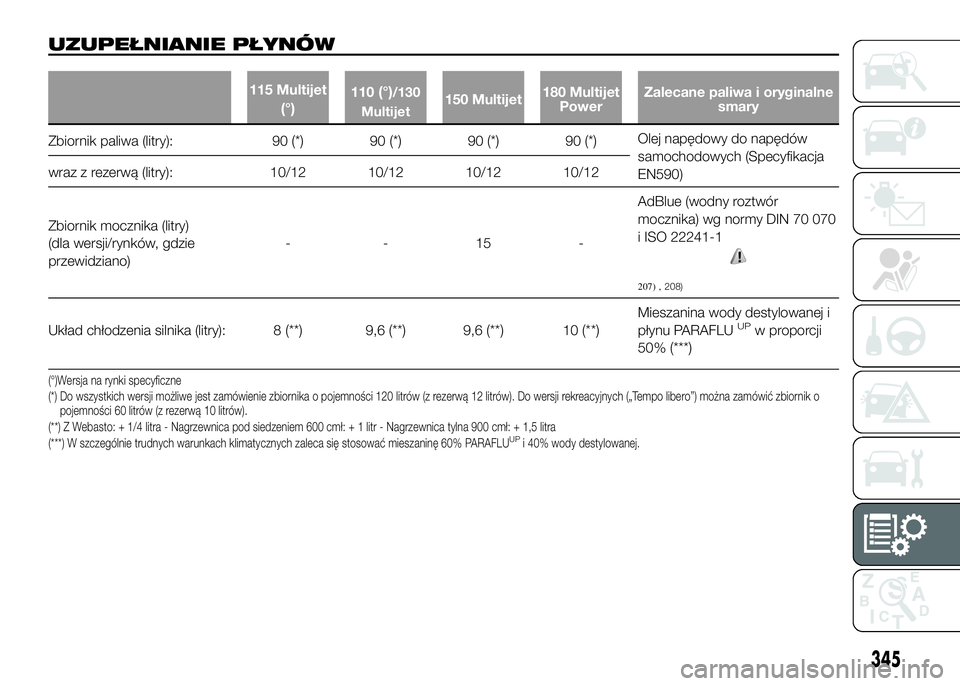

UZUPEŁNIANIE PŁYNÓW
115 Multijet
(°)
110(°)/130
Multijet150 Multijet180 Multijet
PowerZalecane paliwa i oryginalne
smary
Zbiornik paliwa (litry): 90(*)90(*)90(*)90(*)Olej napędowy do napędów
samochodowych (Specyfikacja
EN590) wraz z rezerwą (litry): 10/12 10/12 10/12 10/12
Zbiornik mocznika (litry)
(dla wersji/rynków, gdzie
przewidziano)- - 15 -AdBlue (wodny roztwór
mocznika) wg normy DIN 70 070
i ISO 22241-1
207) ,208)
Układ chłodzenia silnika (litry): 8(**)9,6(**)9,6(**)10(**)
Mieszanina wody destylowanej i
płynu PARAFLUUPw proporcji
50%
(***)
(°)Wersja na rynki specyficzne
(*) Do wszystkich wersji możliwe jest zamówienie zbiornika o pojemności 120 litrów (z rezerwą 12 litrów). Do wersji rekreacyjnych („Tempo libero”) można zamówić zbiornik o
pojemności 60 litrów (z rezerwą 10 litrów).
(**) Z Webasto: + 1/4 litra - Nagrzewnica pod siedzeniem 600 cmł: + 1 litr - Nagrzewnica tylna 900 cmł: + 1,5 litra
(***) W szczególnie trudnych warunkach klimatycznych zaleca się stosować mieszaninę 60% PARAFLU
UPi 40% wody destylowanej.
345

UWAGA
207) Stosować wyłącznie AdBlue zgodny z normą DIN 70 070 i ISO 22241-1. Inne płyny mogą spowodować uszkodzenia
w systemie: ponadto emisje z wydechu mogłyby być niezgodne z przepisami prawnymi.
208) Dostawcy tego typu płynów odpowiadają za zgodność ich produktów z obowiązującymi normami. Należy
przestrzegać środków ostrożności dotyczących przechowywania i postępowania z tego typu środkami, aby utrzymać
na niezmiennym poziomie ich początkową jakość. Producent samochodu nie udziela żadnej gwarancji na wypadek
usterek i uszkodzeń spowodowanych w samochodzie w związku ze stosowaniem mocznika (AdBlue) niezgodnego
z normami.
347
