tow FIAT DUCATO BASE CAMPER 2016 Instrukcja obsługi (in Polish)

My, to jest osoby, które wymyśliły, zaprojektowały i stworzyły Twój samochód,
naprawdę znamy go nawet w najmniejszym jego detalu i komponencie. W autoryzowanychstacjach obsługowych
Fiat Professional Service pracują technicy przeszkoleni bezpośrednio przez nas, którzy zapewniają jakość
i profesjonalizm we wszystkich interwencjach obsługowych. Warsztaty Fiat Professional są zawsze do Twojej dyspozycji, zarówno w zakresie przeglądu okresowego jak i w zakresie obsługi sezonowej oraz udzielania praktycznych rad ze strony naszych ekspertów.
Dzięki Oryginalnym Częściom Zamiennym marki Fiat Professional możesz zachować
bez zmian parametry niezawodności, komfortu i osiągów, dla których wybrałeś Twój nowy samochód. Pytaj zawsze o Oryginalne Części Zamienne dla komponentów, które stosujemy do produkcji naszych samochodów,
a które zawsze zalecamy, ponieważ stanowią one wynik naszego stałego zaangażowania w badania i rozwój coraz bardziej zaawansowanych technologii.
Dlatego najlepiej zaufać Oryginalnym Częściom Zamiennym:
jedynym zaprojektowanym przez Fiat Professional specjalnie dla Twojego samochodu.
BEZPIECZEŃSTWO:
UKŁAD HAMULCOWYEKOLOGIA: FILTRY CZ\bSTEK STAŁYCH,
KONSERWACJA UKŁADU KLIMATYZACJIKOMFORT:
ZAWIESZENIA I WYCIERACZKIOSI\bGI: ŚWIECE ZAPŁONOWE,
WTRYSKIWACZE I AKUMULATORYLINEA ACCESSORI:
RELINGI DACHOWE, OBRĘCZE
DLACZEGO WYBIERAMY
ORYGINALNE CZĘŚCI ZAMIENNE
COP DUCATO LUM PL_DUCATO UM ITA 10/06/15 09:36 Pagina 2

KONIECZNIE PRZECZYTAĆ
TANKOWANIE PALIWA
Zbiornik paliwa należy napełniać wyłącznie olejem napędowym zgodnym z normą europejską EN590. Użycie innych produktów lub
mieszanek może nieodwracalnie uszkodzić silnik z konsekwencją utraty gwarancji w związku ze spowodowanymi szkodami.
URUCHAMIANIE SILNIKA
Należy upewnić się, że hamulec ręczny jest zaciągnięty; ustawić dźwignię zmiany biegów na luzie, nacisnąć do oporu pedał sprzęgła, nie
naciskając pedału przyspieszenia, następnie przekręcić kluczyk w wyłączniku zapłonu w położenie MAR i zaczekać na zgaśnięcie lampek
i; przekręcić kluczyk w wyłączniku zapłonu w położenie AVV i puścić natychmiast po uruchomieniu silnika.
PARKOWANIE NA MATERIAŁACH ŁATWOPALNYCH
W trakcie normalnego działania katalizator osiąga wysokie temperatury. Dlatego nie należy parkować samochodu na suchej trawie, liściach,
igłach sosen lub na innych materiałach łatwopalnych: niebezpieczeństwo pożaru.
OCHRONA ŚRODOWISKA
Samochód wyposażony jest w system, który przeprowadza ciągłą diagnostykę komponentów odpowiedzialnych za emisję zanieczyszczeń,
gwarantując najlepszą ochronę środowisku.
AKCESORYJNE URZĄDZENIA ELEKTRYCZNE
Jeżeli po zakupie samochodu zamierza się zainstalować akcesoria dodatkowe wymagające zasilania elektrycznego (co może spowodować
stopniowe rozładowanie akumulatora), należy zwrócić się do ASO Fiata, która oszacuje całkowity pobór prądu i zweryfikuje, czy instalacja
w samochodzie jest w stanie wytrzymać wymagane obciążenie elektryczne.
PRZEGLĄD OKRESOWY
Właściwie przeprowadzana obsługa w wymaganych terminach zapewnia niezmienność odpowiednich osiągów samochodu i parametrów
bezpieczeństwa, ochronę środowiska oraz niskie koszty eksploatacji.
W INSTRUKCJI OBSŁUGI SAMOCHODU
…podane są informacje, zalecenia i ostrzeżenia ważne dla prawidłowej eksploatacji, bezpieczeństwa jazdy i dla utrzymania w dobrym stanie
samochodu. W szczególności należy zwrócić uwagę na symbole(bezpieczeństwo osób)(ochrona środowiska)(stan ogólny
samochodu).

.

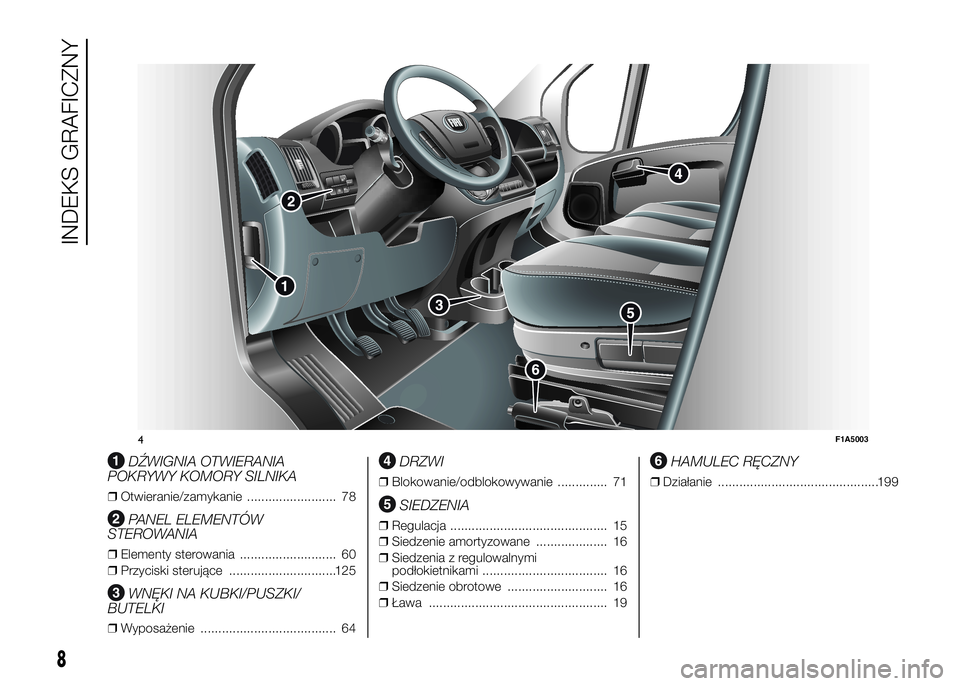

DŹWIGNIA OTWIERANIA
POKRYWY KOMORY SILNIKA
❒Otwieranie/zamykanie ......................... 78
PANEL ELEMENTÓW
STEROWANIA
❒Elementy sterowania ........................... 60
❒Przyciski sterujące ..............................125
WNĘKI NA KUBKI/PUSZKI/
BUTELKI
❒Wyposażenie ...................................... 64
DRZWI
❒Blokowanie/odblokowywanie .............. 71
SIEDZENIA
❒Regulacja ............................................ 15
❒Siedzenie amortyzowane .................... 16
❒Siedzenia z regulowalnymi
podłokietnikami ................................... 16
❒Siedzenie obrotowe ............................ 16
❒Ława .................................................. 19
HAMULEC RĘCZNY
❒Działanie .............................................199
MO
DE
4F1A5003
8
INDEKS GRAFICZNY

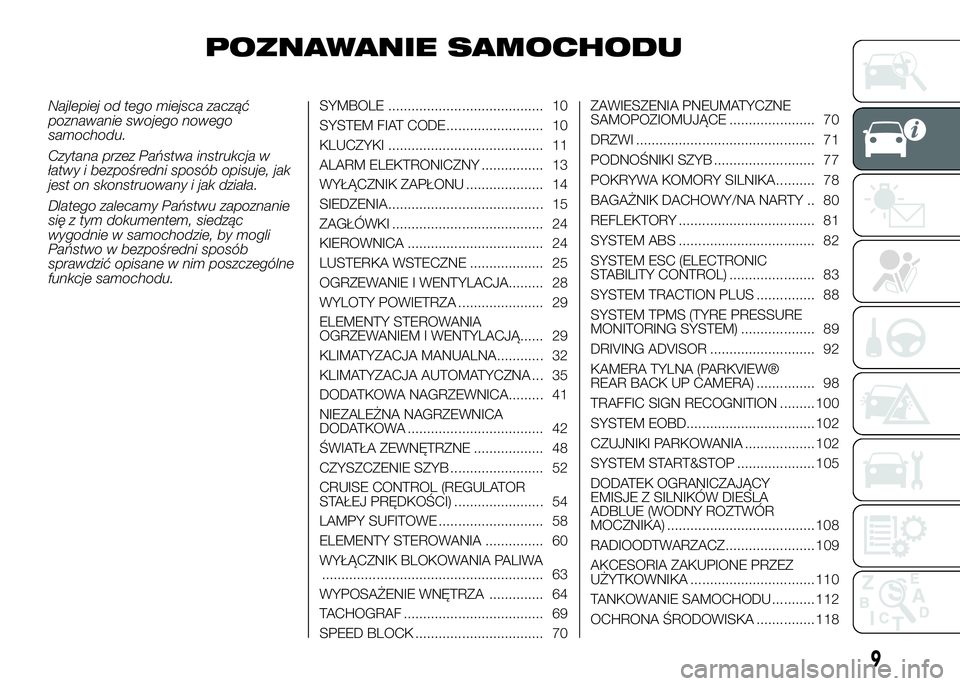

POZNAWANIE SAMOCHODU
Najlepiej od tego miejsca zacząć
poznawanie swojego nowego
samochodu.
Czytana przez Państwa instrukcja w
łatwy i bezpośredni sposób opisuje, jak
jest on skonstruowany i jak działa.
Dlatego zalecamy Państwu zapoznanie
się z tym dokumentem, siedząc
wygodnie w samochodzie, by mogli
Państwo w bezpośredni sposób
sprawdzić opisane w nim poszczególne
funkcje samochodu.SYMBOLE ........................................ 10
SYSTEM FIAT CODE......................... 10
KLUCZYKI ........................................ 11
ALARM ELEKTRONICZNY ................ 13
WYŁĄCZNIK ZAPŁONU .................... 14
SIEDZENIA........................................ 15
ZAGŁÓWKI ....................................... 24
KIEROWNICA ................................... 24
LUSTERKA WSTECZNE ................... 25
OGRZEWANIE I WENTYLACJA......... 28
WYLOTY POWIETRZA ...................... 29
ELEMENTY STEROWANIA
OGRZEWANIEM I WENTYLACJĄ...... 29
KLIMATYZACJA MANUALNA............ 32
KLIMATYZACJA AUTOMATYCZNA ... 35
DODATKOWA NAGRZEWNICA......... 41
NIEZALEŻNA NAGRZEWNICA
DODATKOWA ................................... 42
ŚWIATŁA ZEWNĘTRZNE .................. 48
CZYSZCZENIE SZYB ........................ 52
CRUISE CONTROL (REGULATOR
STAŁEJ PRĘDKOŚCI) ....................... 54
LAMPY SUFITOWE ........................... 58
ELEMENTY STEROWANIA ............... 60
WYŁĄCZNIK BLOKOWANIA PALIWA
......................................................... 63
WYPOSAŻENIE WNĘTRZA .............. 64
TACHOGRAF .................................... 69
SPEED BLOCK ................................. 70ZAWIESZENIA PNEUMATYCZNE
SAMOPOZIOMUJĄCE ...................... 70
DRZWI .............................................. 71
PODNOŚNIKI SZYB .......................... 77
POKRYWA KOMORY SILNIKA.......... 78
BAGAŻNIK DACHOWY/NA NARTY .. 80
REFLEKTORY ................................... 81
SYSTEM ABS ................................... 82
SYSTEM ESC (ELECTRONIC
STABILITY CONTROL) ...................... 83
SYSTEM TRACTION PLUS ............... 88
SYSTEM TPMS (TYRE PRESSURE
MONITORING SYSTEM) ................... 89
DRIVING ADVISOR ........................... 92
KAMERA TYLNA (PARKVIEW®
REAR BACK UP CAMERA) ............... 98
TRAFFIC SIGN RECOGNITION ......... 100
SYSTEM EOBD................................. 102
CZUJNIKI PARKOWANIA .................. 102
SYSTEM START&STOP .................... 105
DODATEK OGRANICZAJĄCY
EMISJE Z SILNIKÓW DIESLA
ADBLUE (WODNY ROZTWÓR
MOCZNIKA) ...................................... 108
RADIOODTWARZACZ....................... 109
AKCESORIA ZAKUPIONE PRZEZ
UŻYTKOWNIKA ................................ 110
TANKOWANIE SAMOCHODU ........... 112
OCHRONA ŚRODOWISKA ............... 118
9

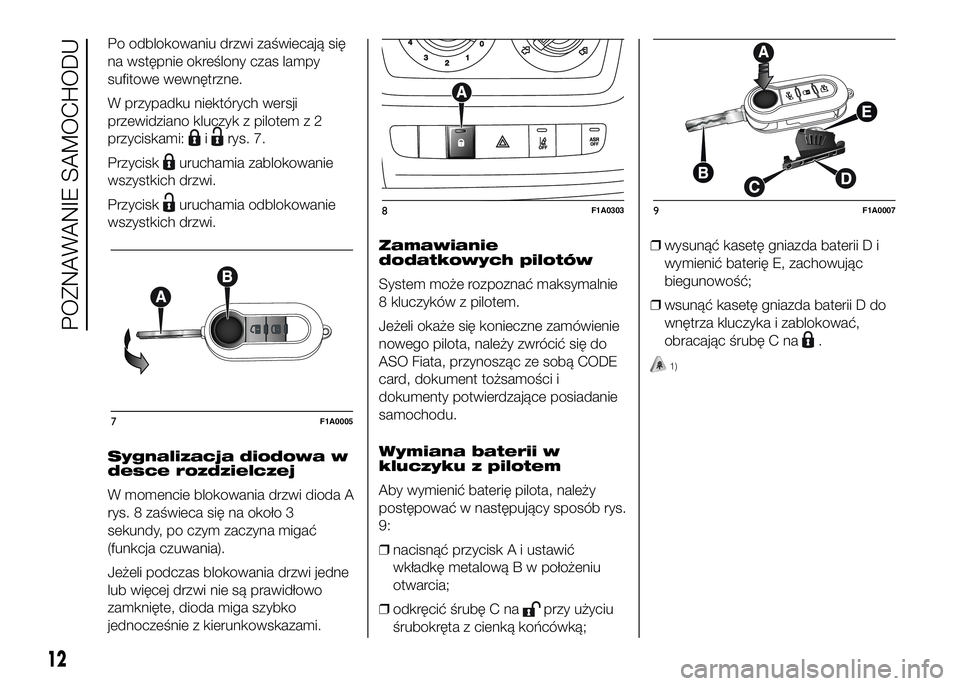

Po odblokowaniu drzwi zaświecają się
na wstępnie określony czas lampy
sufitowe wewnętrzne.
W przypadku niektórych wersji
przewidziano kluczyk z pilotem z 2
przyciskami:
irys. 7.
Przycisk
uruchamia zablokowanie
wszystkich drzwi.
Przycisk
uruchamia odblokowanie
wszystkich drzwi.
Sygnalizacja diodowa w
desce rozdzielczej
W momencie blokowania drzwi dioda A
rys. 8 zaświeca się na około 3
sekundy, po czym zaczyna migać
(funkcja czuwania).
Jeżeli podczas blokowania drzwi jedne
lub więcej drzwi nie są prawidłowo
zamknięte, dioda miga szybko
jednocześnie z kierunkowskazami.Zamawianie
dodatkowych pilotów
System może rozpoznać maksymalnie
8 kluczyków z pilotem.
Jeżeli okaże się konieczne zamówienie
nowego pilota, należy zwrócić się do
ASO Fiata, przynosząc ze sobą CODE
card, dokument tożsamości i
dokumenty potwierdzające posiadanie
samochodu.
Wymiana baterii w
kluczyku z pilotem
Aby wymienić baterię pilota, należy
postępować w następujący sposób rys.
9:
❒nacisnąć przycisk A i ustawić
wkładkę metalową B w położeniu
otwarcia;
❒odkręcić śrubę C na
przy użyciu
śrubokręta z cienką końcówką;❒wysunąć kasetę gniazda baterii D i
wymienić baterię E, zachowując
biegunowość;
❒wsunąć kasetę gniazda baterii D do
wnętrza kluczyka i zablokować,
obracając śrubę C na
.
1)
7F1A0005
8F1A03039F1A0007
12
POZNAWANIE SAMOCHODU

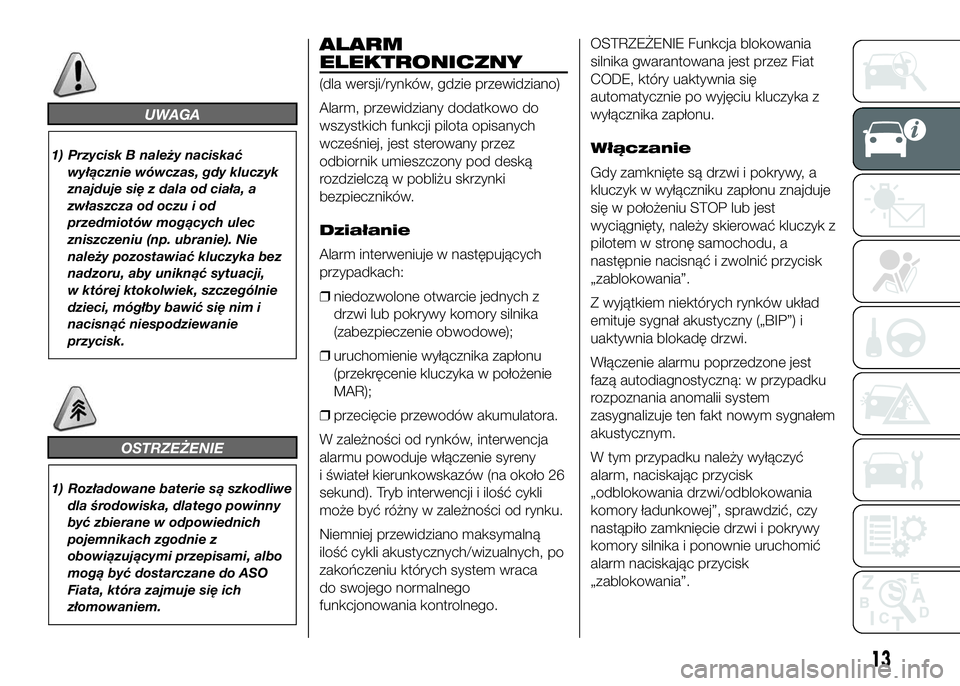

UWAGA
1) Przycisk B należy naciskać
wyłącznie wówczas, gdy kluczyk
znajduje się z dala od ciała, a
zwłaszcza od oczu i od
przedmiotów mogących ulec
zniszczeniu (np. ubranie). Nie
należy pozostawiać kluczyka bez
nadzoru, aby uniknąć sytuacji,
w której ktokolwiek, szczególnie
dzieci, mógłby bawić się nim i
nacisnąć niespodziewanie
przycisk.
OSTRZEŻENIE
1) Rozładowane baterie są szkodliwe
dla środowiska, dlatego powinny
być zbierane w odpowiednich
pojemnikach zgodnie z
obowiązującymi przepisami, albo
mogą być dostarczane do ASO
Fiata, która zajmuje się ich
złomowaniem.
ALARM
ELEKTRONICZNY
(dla wersji/rynków, gdzie przewidziano)
Alarm, przewidziany dodatkowo do
wszystkich funkcji pilota opisanych
wcześniej, jest sterowany przez
odbiornik umieszczony pod deską
rozdzielczą w pobliżu skrzynki
bezpieczników.
Działanie
Alarm interweniuje w następujących
przypadkach:
❒niedozwolone otwarcie jednych z
drzwi lub pokrywy komory silnika
(zabezpieczenie obwodowe);
❒uruchomienie wyłącznika zapłonu
(przekręcenie kluczyka w położenie
MAR);
❒przecięcie przewodów akumulatora.
W zależności od rynków, interwencja
alarmu powoduje włączenie syreny
i świateł kierunkowskazów (na około 26
sekund). Tryb interwencji i ilość cykli
może być różny w zależności od rynku.
Niemniej przewidziano maksymalną
ilość cykli akustycznych/wizualnych, po
zakończeniu których system wraca
do swojego normalnego
funkcjonowania kontrolnego.OSTRZEŻENIE Funkcja blokowania
silnika gwarantowana jest przez Fiat
CODE, który uaktywnia się
automatycznie po wyjęciu kluczyka z
wyłącznika zapłonu.
Włączanie
Gdy zamknięte są drzwi i pokrywy, a
kluczyk w wyłączniku zapłonu znajduje
się w położeniu STOP lub jest
wyciągnięty, należy skierować kluczyk z
pilotem w stronę samochodu, a
następnie nacisnąć i zwolnić przycisk
„zablokowania”.
Z wyjątkiem niektórych rynków układ
emituje sygnał akustyczny („BIP”) i
uaktywnia blokadę drzwi.
Włączenie alarmu poprzedzone jest
fazą autodiagnostyczną: w przypadku
rozpoznania anomalii system
zasygnalizuje ten fakt nowym sygnałem
akustycznym.
W tym przypadku należy wyłączyć
alarm, naciskając przycisk
„odblokowania drzwi/odblokowania
komory ładunkowej”, sprawdzić, czy
nastąpiło zamknięcie drzwi i pokrywy
komory silnika i ponownie uruchomić
alarm naciskając przycisk
„zablokowania”.
13

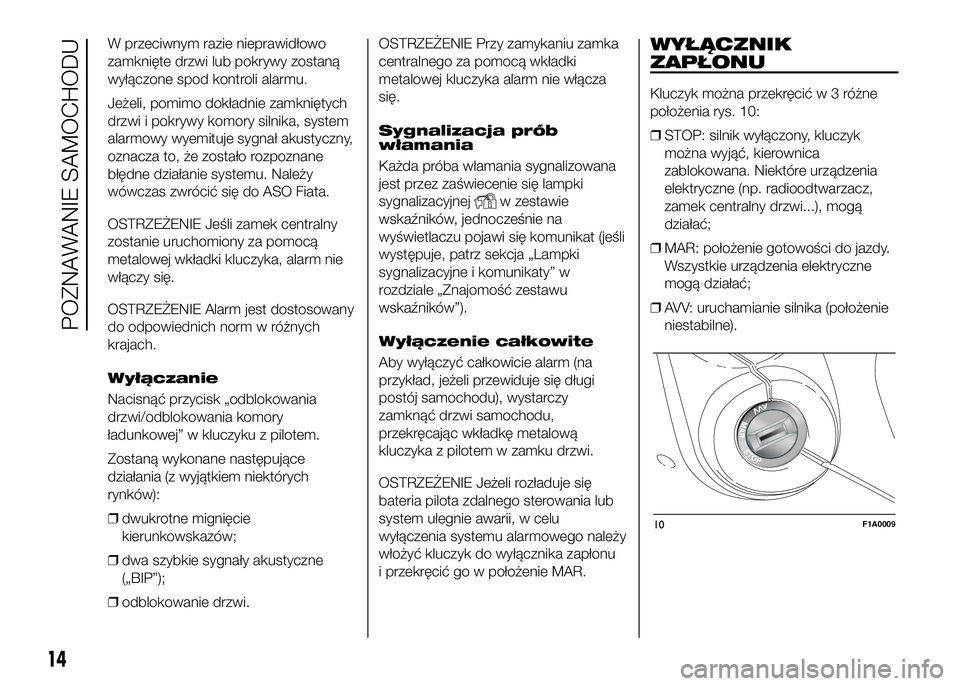

W przeciwnym razie nieprawidłowo
zamknięte drzwi lub pokrywy zostaną
wyłączone spod kontroli alarmu.
Jeżeli, pomimo dokładnie zamkniętych
drzwi i pokrywy komory silnika, system
alarmowy wyemituje sygnał akustyczny,
oznacza to, że zostało rozpoznane
błędne działanie systemu. Należy
wówczas zwrócić się do ASO Fiata.
OSTRZEŻENIE Jeśli zamek centralny
zostanie uruchomiony za pomocą
metalowej wkładki kluczyka, alarm nie
włączy się.
OSTRZEŻENIE Alarm jest dostosowany
do odpowiednich norm w różnych
krajach.
Wyłączanie
Nacisnąć przycisk „odblokowania
drzwi/odblokowania komory
ładunkowej” w kluczyku z pilotem.
Zostaną wykonane następujące
działania (z wyjątkiem niektórych
rynków):
❒dwukrotne mignięcie
kierunkowskazów;
❒dwa szybkie sygnały akustyczne
(„BIP”);
❒odblokowanie drzwi.OSTRZEŻENIE Przy zamykaniu zamka
centralnego za pomocą wkładki
metalowej kluczyka alarm nie włącza
się.
Sygnalizacja prób
włamania
Każda próba włamania sygnalizowana
jest przez zaświecenie się lampki
sygnalizacyjnej
w zestawie
wskaźników, jednocześnie na
wyświetlaczu pojawi się komunikat (jeśli
występuje, patrz sekcja „Lampki
sygnalizacyjne i komunikaty” w
rozdziale „Znajomość zestawu
wskaźników”).
Wyłączenie całkowite
Aby wyłączyć całkowicie alarm (na
przykład, jeżeli przewiduje się długi
postój samochodu), wystarczy
zamknąć drzwi samochodu,
przekręcając wkładkę metalową
kluczyka z pilotem w zamku drzwi.
OSTRZEŻENIE Jeżeli rozładuje się
bateria pilota zdalnego sterowania lub
system ulegnie awarii, w celu
wyłączenia systemu alarmowego należy
włożyć kluczyk do wyłącznika zapłonu
i przekręcić go w położenie MAR.
WYŁĄCZNIK
ZAPŁONU
Kluczyk można przekręcićw3różne
położenia rys. 10:
❒STOP: silnik wyłączony, kluczyk
można wyjąć, kierownica
zablokowana. Niektóre urządzenia
elektryczne (np. radioodtwarzacz,
zamek centralny drzwi...), mogą
działać;
❒MAR: położenie gotowości do jazdy.
Wszystkie urządzenia elektryczne
mogą działać;
❒AVV: uruchamianie silnika (położenie
niestabilne).
10F1A0009
14
POZNAWANIE SAMOCHODU

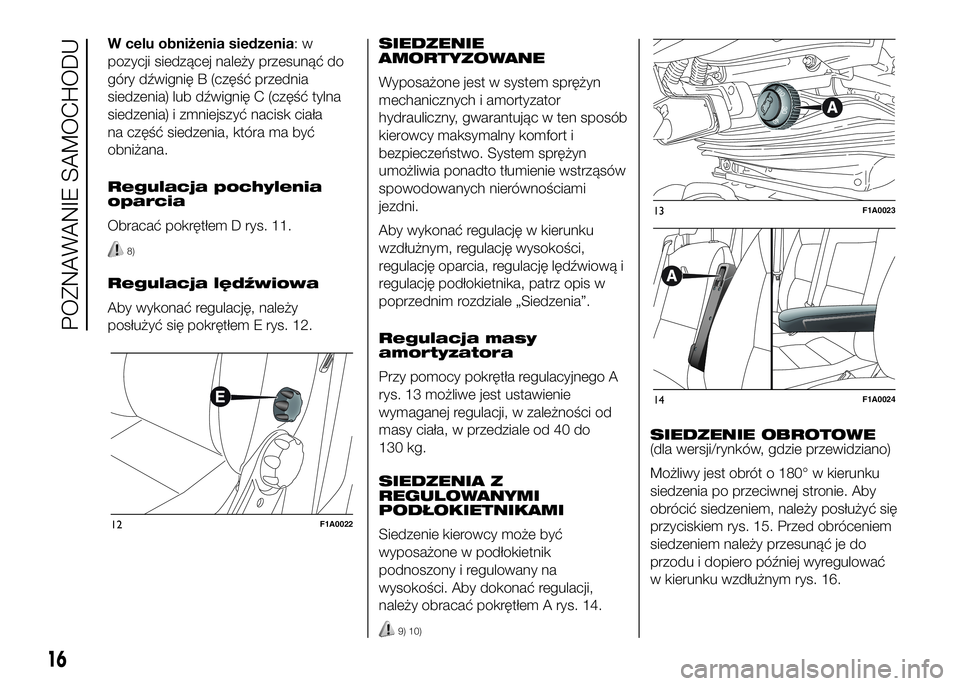

W celu obniżenia siedzenia:w
pozycji siedzącej należy przesunąć do
góry dźwignię B (część przednia
siedzenia) lub dźwignię C (część tylna
siedzenia) i zmniejszyć nacisk ciała
na część siedzenia, która ma być
obniżana.
Regulacja pochylenia
oparcia
Obracać pokrętłem D rys. 11.
8)
Regulacja lędźwiowa
Aby wykonać regulację, należy
posłużyć się pokrętłem E rys. 12.SIEDZENIE
AMORTYZOWANE
Wyposażone jest w system sprężyn
mechanicznych i amortyzator
hydrauliczny, gwarantując w ten sposób
kierowcy maksymalny komfort i
bezpieczeństwo. System sprężyn
umożliwia ponadto tłumienie wstrząsów
spowodowanych nierównościami
jezdni.
Aby wykonać regulację w kierunku
wzdłużnym, regulację wysokości,
regulację oparcia, regulację lędźwiową i
regulację podłokietnika, patrz opis w
poprzednim rozdziale „Siedzenia”.
Regulacja masy
amortyzatora
Przy pomocy pokrętła regulacyjnego A
rys. 13 możliwe jest ustawienie
wymaganej regulacji, w zależności od
masy ciała, w przedziale od 40 do
130 kg.
SIEDZENIA Z
REGULOWANYMI
PODŁOKIETNIKAMI
Siedzenie kierowcy może być
wyposażone w podłokietnik
podnoszony i regulowany na
wysokości. Aby dokonać regulacji,
należy obracać pokrętłem A rys. 14.
9) 10)
SIEDZENIE OBROTOWE
(dla wersji/rynków, gdzie przewidziano)
Możliwy jest obrót o 180° w kierunku
siedzenia po przeciwnej stronie. Aby
obrócić siedzeniem, należy posłużyć się
przyciskiem rys. 15. Przed obróceniem
siedzeniem należy przesunąć je do
przodu i dopiero później wyregulować
w kierunku wzdłużnym rys. 16.
12F1A0022
13F1A0023
14F1A0024
16
POZNAWANIE SAMOCHODU

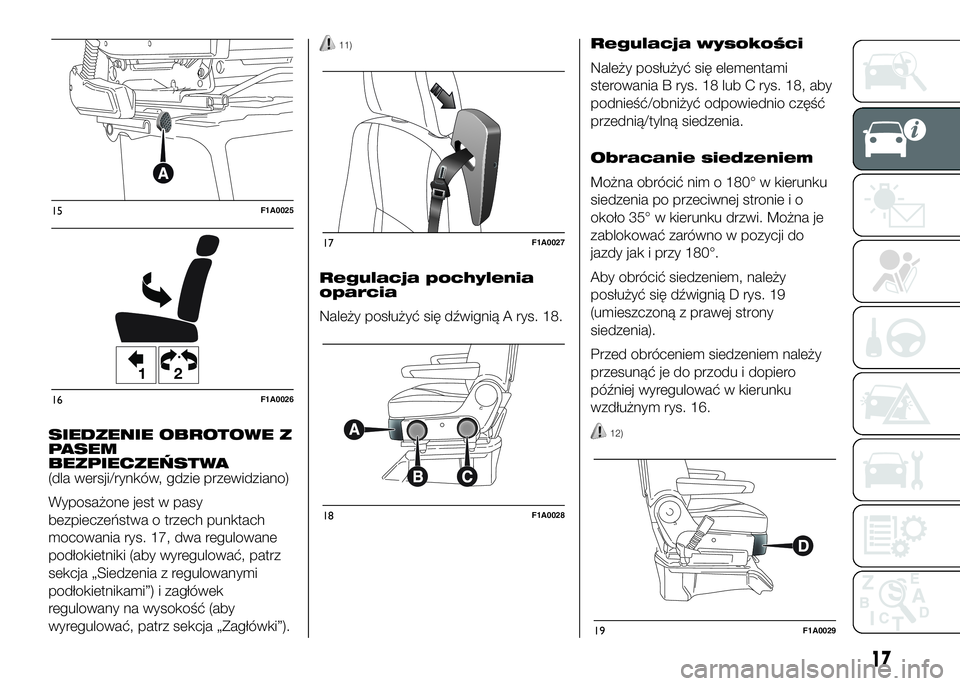

SIEDZENIE OBROTOWE Z
PASEM
BEZPIECZEŃSTWA
(dla wersji/rynków, gdzie przewidziano)
Wyposażone jest w pasy
bezpieczeństwa o trzech punktach
mocowania rys. 17, dwa regulowane
podłokietniki (aby wyregulować, patrz
sekcja „Siedzenia z regulowanymi
podłokietnikami”) i zagłówek
regulowany na wysokość (aby
wyregulować, patrz sekcja „Zagłówki”).
11)
Regulacja pochylenia
oparcia
Należy posłużyć się dźwignią A rys. 18.Regulacja wysokości
Należy posłużyć się elementami
sterowania B rys. 18 lub C rys. 18, aby
podnieść/obniżyć odpowiednio część
przednią/tylną siedzenia.
Obracanie siedzeniem
Można obrócić nim o 180° w kierunku
siedzenia po przeciwnej stronie i o
około 35° w kierunku drzwi. Można je
zablokować zarówno w pozycji do
jazdy jak i przy 180°.
Aby obrócić siedzeniem, należy
posłużyć się dźwignią D rys. 19
(umieszczoną z prawej strony
siedzenia).
Przed obróceniem siedzeniem należy
przesunąć je do przodu i dopiero
później wyregulować w kierunku
wzdłużnym rys. 16.
12)
15F1A0025
12
16F1A0026
17F1A0027
18F1A0028
19F1A0029
17

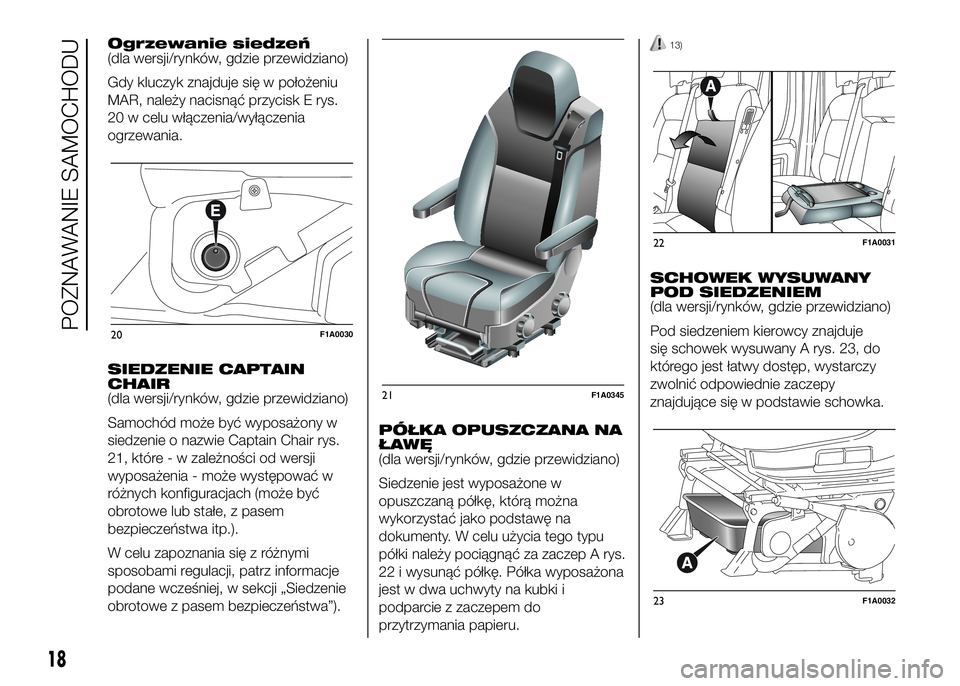

Ogrzewanie siedzeń
(dla wersji/rynków, gdzie przewidziano)
Gdy kluczyk znajduje się w położeniu
MAR, należy nacisnąć przycisk E rys.
20 w celu włączenia/wyłączenia
ogrzewania.
SIEDZENIE CAPTAIN
CHAIR
(dla wersji/rynków, gdzie przewidziano)
Samochód może być wyposażony w
siedzenie o nazwie Captain Chair rys.
21, które - w zależności od wersji
wyposażenia - może występować w
różnych konfiguracjach (może być
obrotowe lub stałe, z pasem
bezpieczeństwa itp.).
W celu zapoznania się z różnymi
sposobami regulacji, patrz informacje
podane wcześniej, w sekcji „Siedzenie
obrotowe z pasem bezpieczeństwa”).PÓŁKA OPUSZCZANA NA
ŁAWĘ
(dla wersji/rynków, gdzie przewidziano)
Siedzenie jest wyposażone w
opuszczaną półkę, którą można
wykorzystać jako podstawę na
dokumenty. W celu użycia tego typu
półki należy pociągnąć za zaczep A rys.
22 i wysunąć półkę. Półka wyposażona
jest w dwa uchwyty na kubki i
podparcie z zaczepem do
przytrzymania papieru.13)
SCHOWEK WYSUWANY
POD SIEDZENIEM
(dla wersji/rynków, gdzie przewidziano)
Pod siedzeniem kierowcy znajduje
się schowek wysuwany A rys. 23, do
którego jest łatwy dostęp, wystarczy
zwolnić odpowiednie zaczepy
znajdujące się w podstawie schowka.
20F1A0030
21F1A0345
22F1A0031
23F1A0032
18
POZNAWANIE SAMOCHODU
