FIAT DUCATO BASE CAMPER 2016 Libretto Uso Manutenzione (in Italian)

.

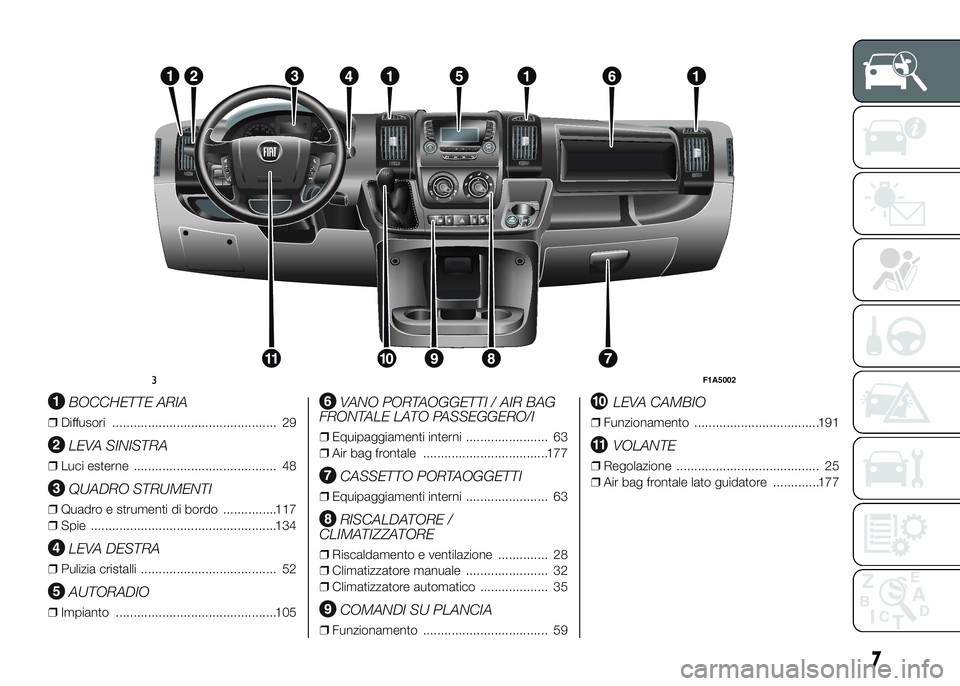

BOCCHETTE ARIA
❒Diffusori .............................................. 29
LEVA SINISTRA
❒Luci esterne ........................................ 48
QUADRO STRUMENTI
❒Quadro e strumenti di bordo ...............117
❒Spie ....................................................134
LEVA DESTRA
❒Pulizia cristalli ...................................... 52
AUTORADIO
❒Impianto .............................................105
VANO PORTAOGGETTI / AIR BAG
FRONTALE LATO PASSEGGERO/I
❒Equipaggiamenti interni ....................... 63
❒Air bag frontale ...................................177
CASSETTO PORTAOGGETTI
❒Equipaggiamenti interni ....................... 63
RISCALDATORE /
CLIMATIZZATORE
❒Riscaldamento e ventilazione .............. 28
❒Climatizzatore manuale ....................... 32
❒Climatizzatore automatico ................... 35
COMANDI SU PLANCIA
❒Funzionamento ................................... 59
LEVA CAMBIO
❒Funzionamento ...................................191
VOLANTE
❒Regolazione ........................................ 25
❒Air bag frontale lato guidatore .............177
RADIO
MEDIA
PHONEINFO
A-B-C
MENU
123 4 56
3F1A5002
7

.

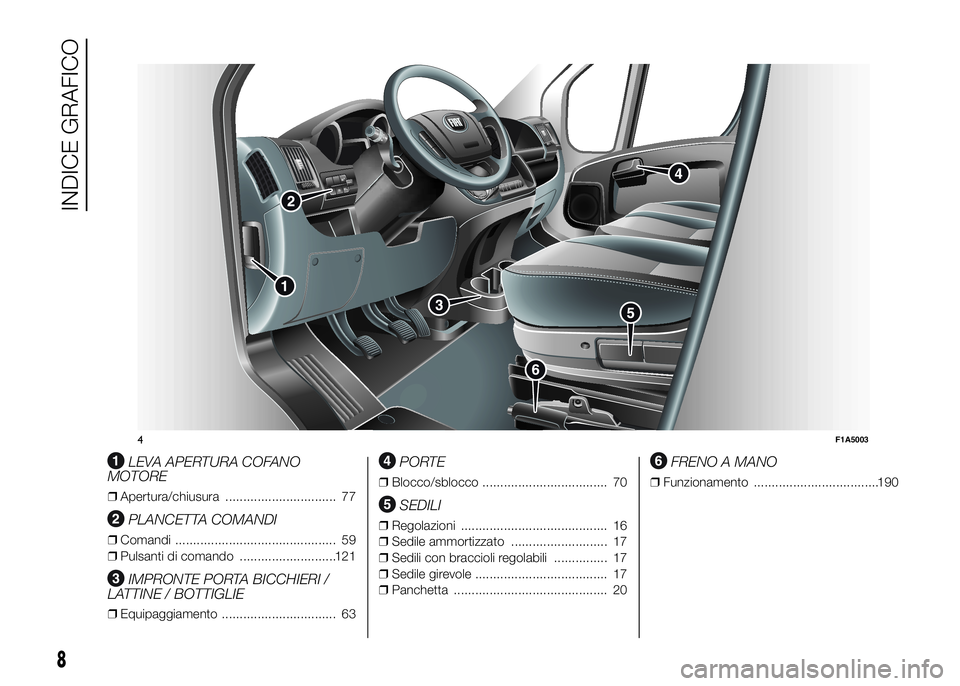

LEVA APERTURA COFANO
MOTORE
❒Apertura/chiusura ............................... 77
PLANCETTA COMANDI
❒Comandi ............................................. 59
❒Pulsanti di comando ...........................121
IMPRONTE PORTA BICCHIERI /
LATTINE / BOTTIGLIE
❒Equipaggiamento ................................ 63
PORTE
❒Blocco/sblocco ................................... 70
SEDILI
❒Regolazioni ......................................... 16
❒Sedile ammortizzato ........................... 17
❒Sedili con braccioli regolabili ............... 17
❒Sedile girevole ..................................... 17
❒Panchetta ........................................... 20
FRENO A MANO
❒Funzionamento ...................................190
MO
DE
4F1A5003
8
INDICE GRAFICO

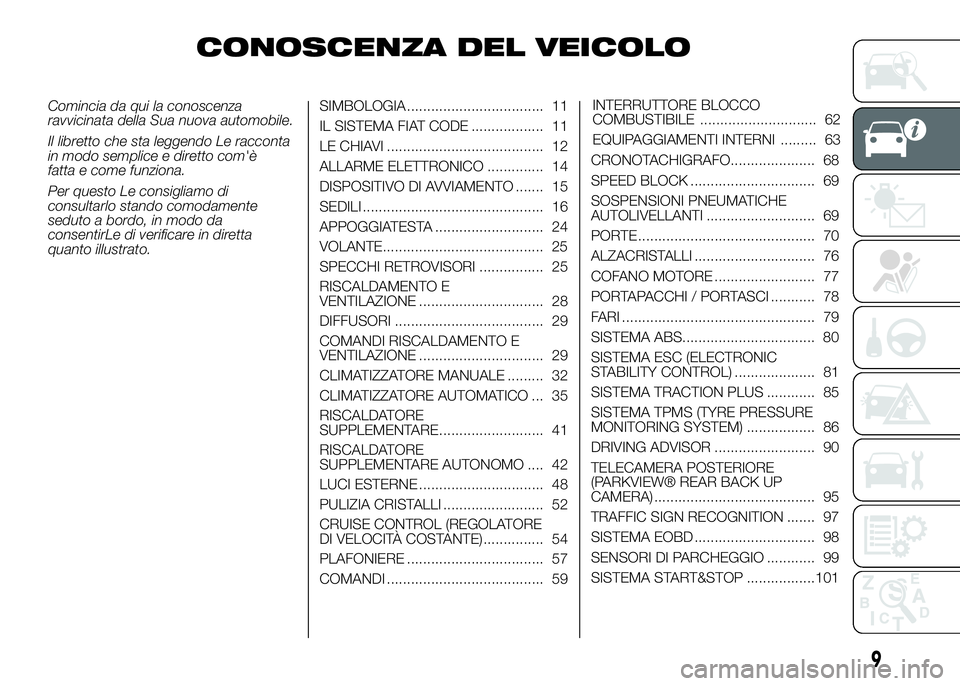

CONOSCENZA DEL VEICOLO
Comincia da qui la conoscenza
ravvicinata della Sua nuova automobile.
Il libretto che sta leggendo Le racconta
in modo semplice e diretto com'è
fatta e come funziona.
Per questo Le consigliamo di
consultarlo stando comodamente
seduto a bordo, in modo da
consentirLe di verificare in diretta
quanto illustrato.SIMBOLOGIA .................................. 11
IL SISTEMA FIAT CODE .................. 11
LE CHIAVI ....................................... 12
ALLARME ELETTRONICO .............. 14
DISPOSITIVO DI AVVIAMENTO ....... 15
SEDILI ............................................. 16
APPOGGIATESTA ........................... 24
VOLANTE........................................ 25
SPECCHI RETROVISORI ................ 25
RISCALDAMENTO E
VENTILAZIONE ............................... 28
DIFFUSORI ..................................... 29
COMANDI RISCALDAMENTO E
VENTILAZIONE ............................... 29
CLIMATIZZATORE MANUALE ......... 32
CLIMATIZZATORE AUTOMATICO ... 35
RISCALDATORE
SUPPLEMENTARE.......................... 41
RISCALDATORE
SUPPLEMENTARE AUTONOMO .... 42
LUCI ESTERNE ............................... 48
PULIZIA CRISTALLI ......................... 52
CRUISE CONTROL (REGOLATORE
DI VELOCITÀ COSTANTE)............... 54
PLAFONIERE .................................. 57
COMANDI ....................................... 59INTERRUTTORE BLOCCO
COMBUSTIBILE ............................. 62
EQUIPAGGIAMENTI INTERNI ......... 63
CRONOTACHIGRAFO..................... 68
SPEED BLOCK ............................... 69
SOSPENSIONI PNEUMATICHE
AUTOLIVELLANTI ........................... 69
PORTE ............................................ 70
ALZACRISTALLI .............................. 76
COFANO MOTORE ......................... 77
PORTAPACCHI / PORTASCI ........... 78
FARI ................................................ 79
SISTEMA ABS................................. 80
SISTEMA ESC (ELECTRONIC
STABILITY CONTROL) .................... 81
SISTEMA TRACTION PLUS ............ 85
SISTEMA TPMS (TYRE PRESSURE
MONITORING SYSTEM) ................. 86
DRIVING ADVISOR ......................... 90
TELECAMERA POSTERIORE
(PARKVIEW® REAR BACK UP
CAMERA) ........................................ 95
TRAFFIC SIGN RECOGNITION ....... 97
SISTEMA EOBD .............................. 98
SENSORI DI PARCHEGGIO ............ 99
SISTEMA START&STOP .................101
9

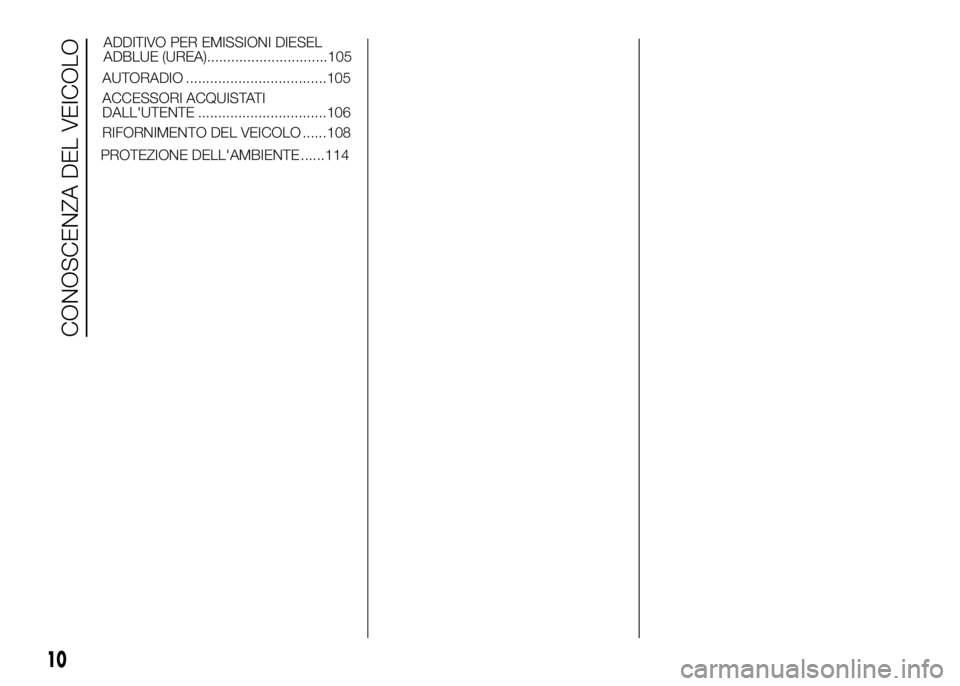

PROTEZIONE DELL'AMBIENTE ......114
10
CONOSCENZA DEL VEICOLO
AUTORADIO ...................................105
ACCESSORI ACQUISTATI
DALL'UTENTE ................................106
RIFORNIMENTO DEL VEICOLO ......108ADDITIVO PER EMISSIONI DIESEL
ADBLUE (UREA)..............................105

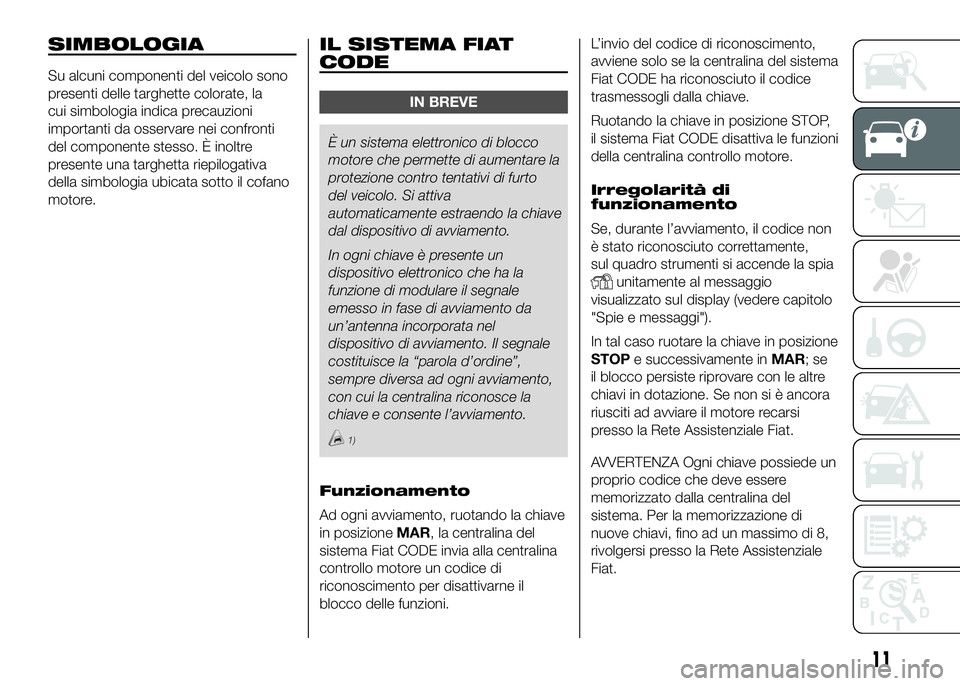

SIMBOLOGIA
Su alcuni componenti del veicolo sono
presenti delle targhette colorate, la
cui simbologia indica precauzioni
importanti da osservare nei confronti
del componente stesso. È inoltre
presente una targhetta riepilogativa
della simbologia ubicata sotto il cofano
motore.
IL SISTEMA FIAT
CODE
IN BREVE
È un sistema elettronico di blocco
motore che permette di aumentare la
protezione contro tentativi di furto
del veicolo. Si attiva
automaticamente estraendo la chiave
dal dispositivo di avviamento.
In ogni chiave è presente un
dispositivo elettronico che ha la
funzione di modulare il segnale
emesso in fase di avviamento da
un’antenna incorporata nel
dispositivo di avviamento. Il segnale
costituisce la “parola d’ordine”,
sempre diversa ad ogni avviamento,
con cui la centralina riconosce la
chiave e consente l’avviamento.
1)
Funzionamento
Ad ogni avviamento, ruotando la chiave
in posizioneMAR, la centralina del
sistema Fiat CODE invia alla centralina
controllo motore un codice di
riconoscimento per disattivarne il
blocco delle funzioni.L’invio del codice di riconoscimento,
avviene solo se la centralina del sistema
Fiat CODE ha riconosciuto il codice
trasmessogli dalla chiave.
Ruotando la chiave in posizione STOP,
il sistema Fiat CODE disattiva le funzioni
della centralina controllo motore.
Irregolarità di
funzionamento
Se, durante l’avviamento, il codice non
è stato riconosciuto correttamente,
sul quadro strumenti si accende la spia
unitamente al messaggio
visualizzato sul display (vedere capitolo
"Spie e messaggi").
In tal caso ruotare la chiave in posizione
STOPe successivamente inMAR;se
il blocco persiste riprovare con le altre
chiavi in dotazione. Se non si è ancora
riusciti ad avviare il motore recarsi
presso la Rete Assistenziale Fiat.
AVVERTENZA Ogni chiave possiede un
proprio codice che deve essere
memorizzato dalla centralina del
sistema. Per la memorizzazione di
nuove chiavi, fino ad un massimo di 8,
rivolgersi presso la Rete Assistenziale
Fiat.
11

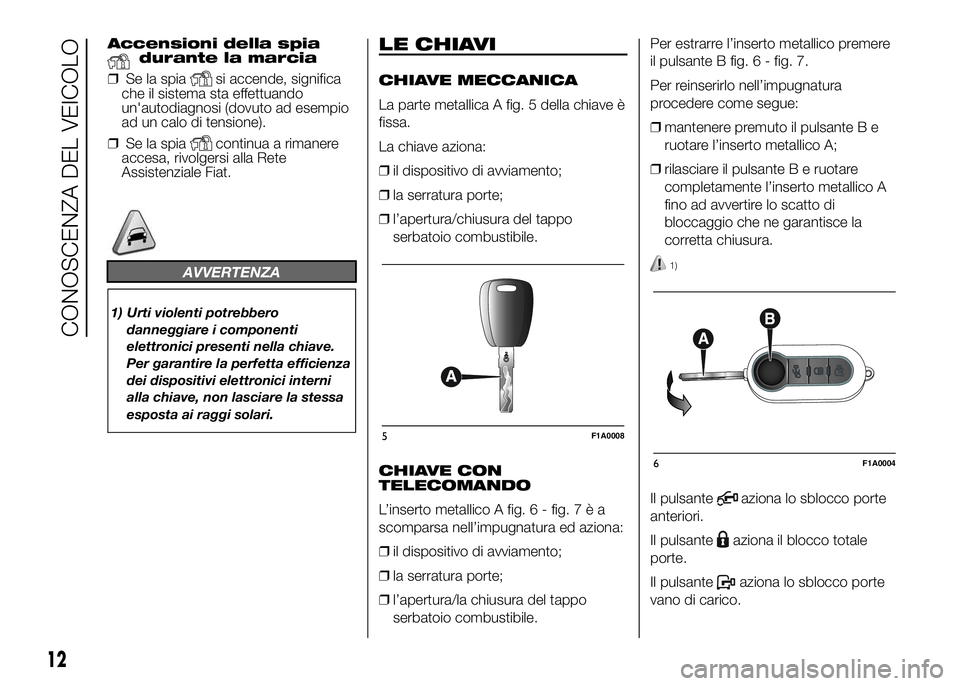

Accensioni della spiadurante la marcia
❒Se la spia
si accende, significa
che il sistema sta effettuando
un'autodiagnosi (dovuto ad esempio
ad un calo di tensione).
❒Se la spia
continua a rimanere
accesa, rivolgersi alla Rete
Assistenziale Fiat.
AVVERTENZA
1) Urti violenti potrebbero
danneggiare i componenti
elettronici presenti nella chiave.
Per garantire la perfetta efficienza
dei dispositivi elettronici interni
alla chiave, non lasciare la stessa
esposta ai raggi solari.
LE CHIAVI
CHIAVE MECCANICA
La parte metallica A fig. 5 della chiave è
fissa.
La chiave aziona:
❒il dispositivo di avviamento;
❒la serratura porte;
❒l’apertura/chiusura del tappo
serbatoio combustibile.
CHIAVE CON
TELECOMANDO
L’inserto metallico A fig.6-fig.7èa
scomparsa nell’impugnatura ed aziona:
❒il dispositivo di avviamento;
❒la serratura porte;
❒l’apertura/la chiusura del tappo
serbatoio combustibile.Per estrarre l’inserto metallico premere
il pulsante B fig. 6 - fig. 7.
Per reinserirlo nell’impugnatura
procedere come segue:
❒mantenere premuto il pulsante B e
ruotare l’inserto metallico A;
❒rilasciare il pulsante B e ruotare
completamente l’inserto metallico A
fino ad avvertire lo scatto di
bloccaggio che ne garantisce la
corretta chiusura.
1)
Il pulsanteaziona lo sblocco porte
anteriori.
Il pulsante
aziona il blocco totale
porte.
Il pulsante
aziona lo sblocco porte
vano di carico.
5F1A0008
6F1A0004
12
CONOSCENZA DEL VEICOLO

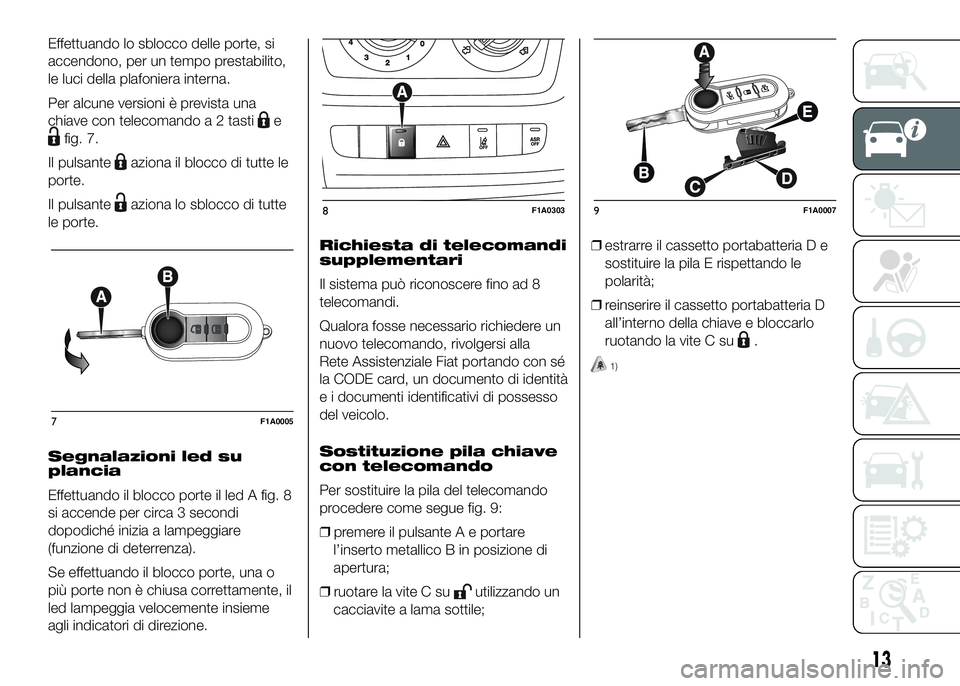

Effettuando lo sblocco delle porte, si
accendono, per un tempo prestabilito,
le luci della plafoniera interna.
Per alcune versioni è prevista una
chiave con telecomando a 2 tasti
e
fig. 7.
Il pulsante
aziona il blocco di tutte le
porte.
Il pulsante
aziona lo sblocco di tutte
le porte.
Segnalazioni led su
plancia
Effettuando il blocco porte il led A fig. 8
si accende per circa 3 secondi
dopodiché inizia a lampeggiare
(funzione di deterrenza).
Se effettuando il blocco porte, una o
più porte non è chiusa correttamente, il
led lampeggia velocemente insieme
agli indicatori di direzione.Richiesta di telecomandi
supplementari
Il sistema può riconoscere fino ad 8
telecomandi.
Qualora fosse necessario richiedere un
nuovo telecomando, rivolgersi alla
Rete Assistenziale Fiat portando con sé
la CODE card, un documento di identità
e i documenti identificativi di possesso
del veicolo.
Sostituzione pila chiave
con telecomando
Per sostituire la pila del telecomando
procedere come segue fig. 9:
❒premere il pulsante A e portare
l’inserto metallico B in posizione di
apertura;
❒ruotare la vite C su
utilizzando un
cacciavite a lama sottile;❒estrarre il cassetto portabatteria D e
sostituire la pila E rispettando le
polarità;
❒reinserire il cassetto portabatteria D
all’interno della chiave e bloccarlo
ruotando la vite C su
.
1)
7F1A0005
8F1A03039F1A0007
13

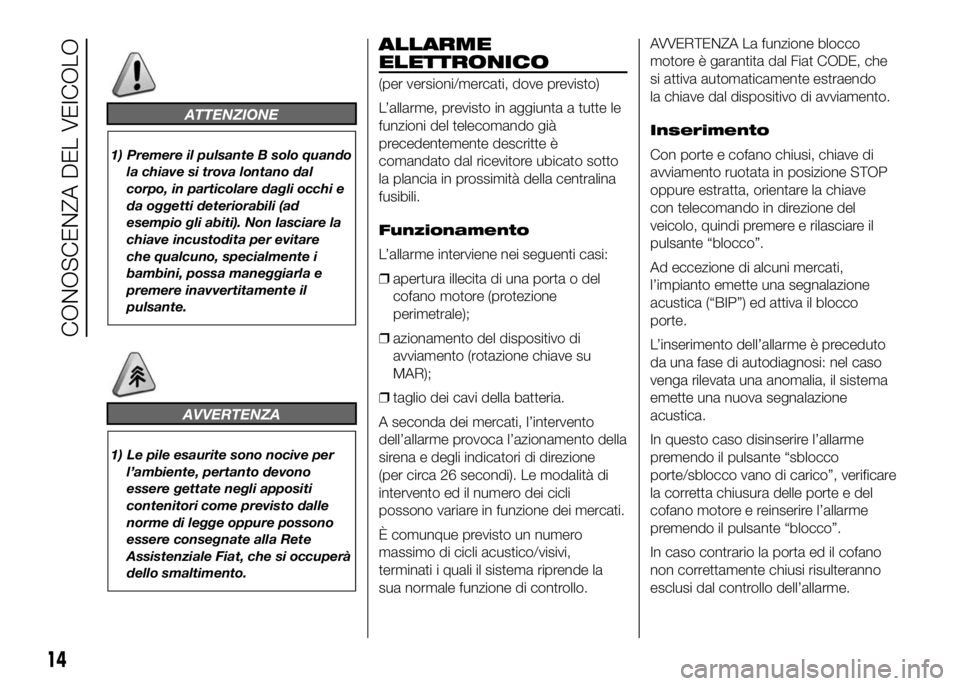

ATTENZIONE
1) Premere il pulsante B solo quando
la chiave si trova lontano dal
corpo, in particolare dagli occhi e
da oggetti deteriorabili (ad
esempio gli abiti). Non lasciare la
chiave incustodita per evitare
che qualcuno, specialmente i
bambini, possa maneggiarla e
premere inavvertitamente il
pulsante.
AVVERTENZA
1) Le pile esaurite sono nocive per
l’ambiente, pertanto devono
essere gettate negli appositi
contenitori come previsto dalle
norme di legge oppure possono
essere consegnate alla Rete
Assistenziale Fiat, che si occuperà
dello smaltimento.
ALLARME
ELETTRONICO
(per versioni/mercati, dove previsto)
L’allarme, previsto in aggiunta a tutte le
funzioni del telecomando già
precedentemente descritte è
comandato dal ricevitore ubicato sotto
la plancia in prossimità della centralina
fusibili.
Funzionamento
L’allarme interviene nei seguenti casi:
❒apertura illecita di una porta o del
cofano motore (protezione
perimetrale);
❒azionamento del dispositivo di
avviamento (rotazione chiave su
MAR);
❒taglio dei cavi della batteria.
A seconda dei mercati, l’intervento
dell’allarme provoca l’azionamento della
sirena e degli indicatori di direzione
(per circa 26 secondi). Le modalità di
intervento ed il numero dei cicli
possono variare in funzione dei mercati.
È comunque previsto un numero
massimo di cicli acustico/visivi,
terminati i quali il sistema riprende la
sua normale funzione di controllo.AVVERTENZA La funzione blocco
motore è garantita dal Fiat CODE, che
si attiva automaticamente estraendo
la chiave dal dispositivo di avviamento.
Inserimento
Con porte e cofano chiusi, chiave di
avviamento ruotata in posizione STOP
oppure estratta, orientare la chiave
con telecomando in direzione del
veicolo, quindi premere e rilasciare il
pulsante “blocco”.
Ad eccezione di alcuni mercati,
l’impianto emette una segnalazione
acustica (“BIP”) ed attiva il blocco
porte.
L’inserimento dell’allarme è preceduto
da una fase di autodiagnosi: nel caso
venga rilevata una anomalia, il sistema
emette una nuova segnalazione
acustica.
In questo caso disinserire l’allarme
premendo il pulsante “sblocco
porte/sblocco vano di carico”, verificare
la corretta chiusura delle porte e del
cofano motore e reinserire l’allarme
premendo il pulsante “blocco”.
In caso contrario la porta ed il cofano
non correttamente chiusi risulteranno
esclusi dal controllo dell’allarme.
14
CONOSCENZA DEL VEICOLO

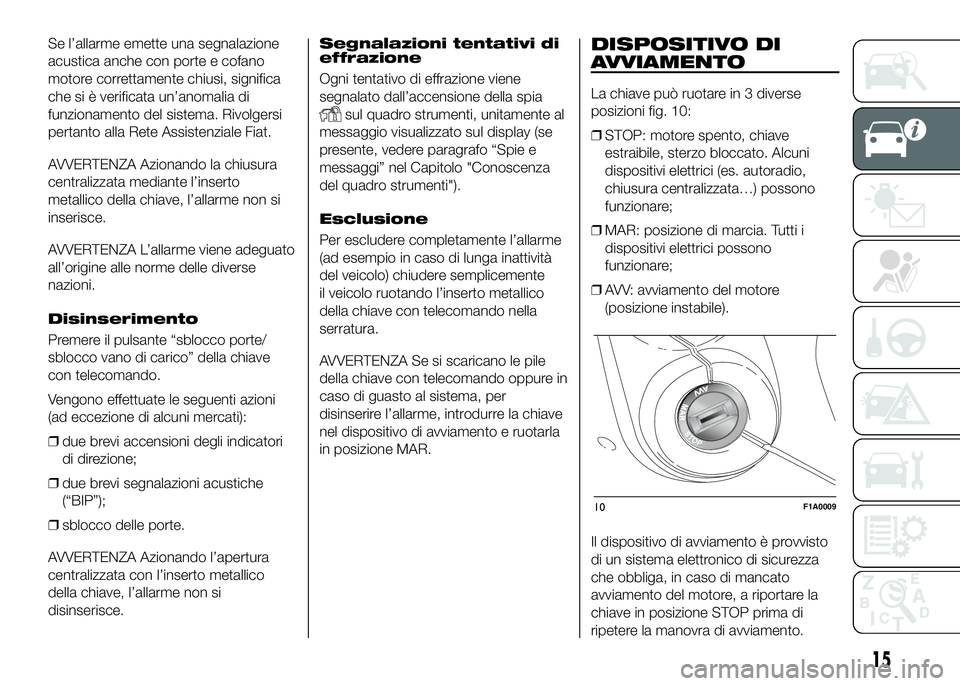

Se l’allarme emette una segnalazione
acustica anche con porte e cofano
motore correttamente chiusi, significa
che si è verificata un’anomalia di
funzionamento del sistema. Rivolgersi
pertanto alla Rete Assistenziale Fiat.
AVVERTENZA Azionando la chiusura
centralizzata mediante l’inserto
metallico della chiave, l’allarme non si
inserisce.
AVVERTENZA L’allarme viene adeguato
all’origine alle norme delle diverse
nazioni.
Disinserimento
Premere il pulsante “sblocco porte/
sblocco vano di carico” della chiave
con telecomando.
Vengono effettuate le seguenti azioni
(ad eccezione di alcuni mercati):
❒due brevi accensioni degli indicatori
di direzione;
❒due brevi segnalazioni acustiche
(“BIP”);
❒sblocco delle porte.
AVVERTENZA Azionando l’apertura
centralizzata con l’inserto metallico
della chiave, l’allarme non si
disinserisce.Segnalazioni tentativi di
effrazione
Ogni tentativo di effrazione viene
segnalato dall’accensione della spia
sul quadro strumenti, unitamente al
messaggio visualizzato sul display (se
presente, vedere paragrafo “Spie e
messaggi” nel Capitolo "Conoscenza
del quadro strumenti").
Esclusione
Per escludere completamente l’allarme
(ad esempio in caso di lunga inattività
del veicolo) chiudere semplicemente
il veicolo ruotando l’inserto metallico
della chiave con telecomando nella
serratura.
AVVERTENZA Se si scaricano le pile
della chiave con telecomando oppure in
caso di guasto al sistema, per
disinserire l’allarme, introdurre la chiave
nel dispositivo di avviamento e ruotarla
in posizione MAR.
DISPOSITIVO DI
AVVIAMENTO
La chiave può ruotare in 3 diverse
posizioni fig. 10:
❒STOP: motore spento, chiave
estraibile, sterzo bloccato. Alcuni
dispositivi elettrici (es. autoradio,
chiusura centralizzata…) possono
funzionare;
❒MAR: posizione di marcia. Tutti i
dispositivi elettrici possono
funzionare;
❒AVV: avviamento del motore
(posizione instabile).
Il dispositivo di avviamento è provvisto
di un sistema elettronico di sicurezza
che obbliga, in caso di mancato
avviamento del motore, a riportare la
chiave in posizione STOP prima di
ripetere la manovra di avviamento.
10F1A0009
15

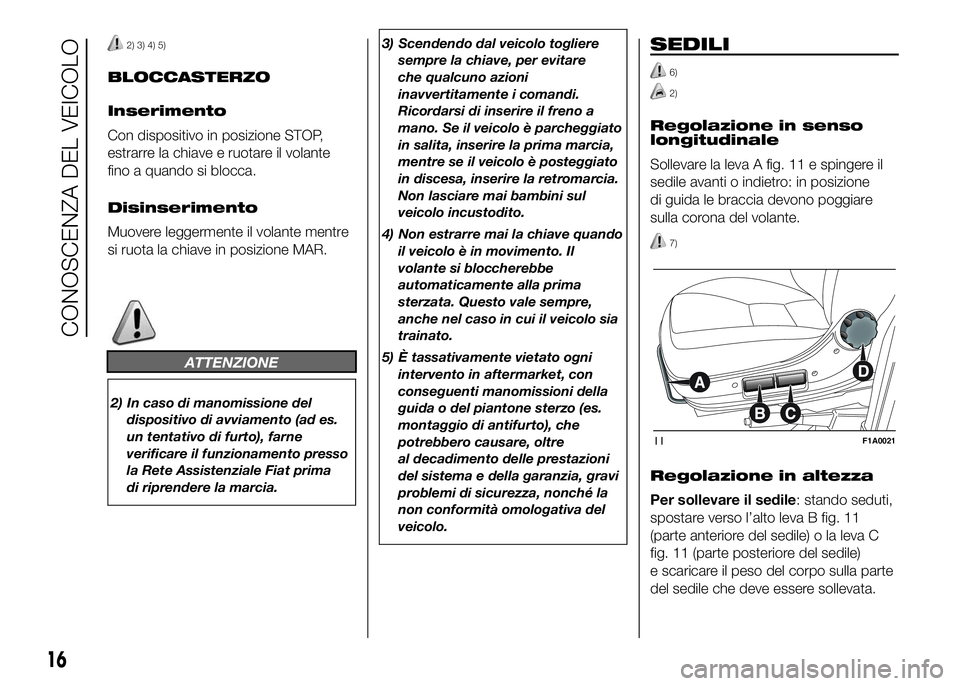

2) 3) 4) 5)
BLOCCASTERZO
Inserimento
Con dispositivo in posizione STOP,
estrarre la chiave e ruotare il volante
fino a quando si blocca.
Disinserimento
Muovere leggermente il volante mentre
si ruota la chiave in posizione MAR.
ATTENZIONE
2) In caso di manomissione del
dispositivo di avviamento (ad es.
un tentativo di furto), farne
verificare il funzionamento presso
la Rete Assistenziale Fiat prima
di riprendere la marcia.3) Scendendo dal veicolo togliere
sempre la chiave, per evitare
che qualcuno azioni
inavvertitamente i comandi.
Ricordarsi di inserire il freno a
mano. Se il veicolo è parcheggiato
in salita, inserire la prima marcia,
mentre se il veicolo è posteggiato
in discesa, inserire la retromarcia.
Non lasciare mai bambini sul
veicolo incustodito.
4) Non estrarre mai la chiave quando
il veicolo è in movimento. Il
volante si bloccherebbe
automaticamente alla prima
sterzata. Questo vale sempre,
anche nel caso in cui il veicolo sia
trainato.
5) È tassativamente vietato ogni
intervento in aftermarket, con
conseguenti manomissioni della
guida o del piantone sterzo (es.
montaggio di antifurto), che
potrebbero causare, oltre
al decadimento delle prestazioni
del sistema e della garanzia, gravi
problemi di sicurezza, nonché la
non conformità omologativa del
veicolo.
SEDILI
6)
2)
Regolazione in senso
longitudinale
Sollevare la leva A fig. 11 e spingere il
sedile avanti o indietro: in posizione
di guida le braccia devono poggiare
sulla corona del volante.
7)
Regolazione in altezza
Per sollevare il sedile: stando seduti,
spostare verso l’alto leva B fig. 11
(parte anteriore del sedile) o la leva C
fig. 11 (parte posteriore del sedile)
e scaricare il peso del corpo sulla parte
del sedile che deve essere sollevata.
11F1A0021
16
CONOSCENZA DEL VEICOLO
