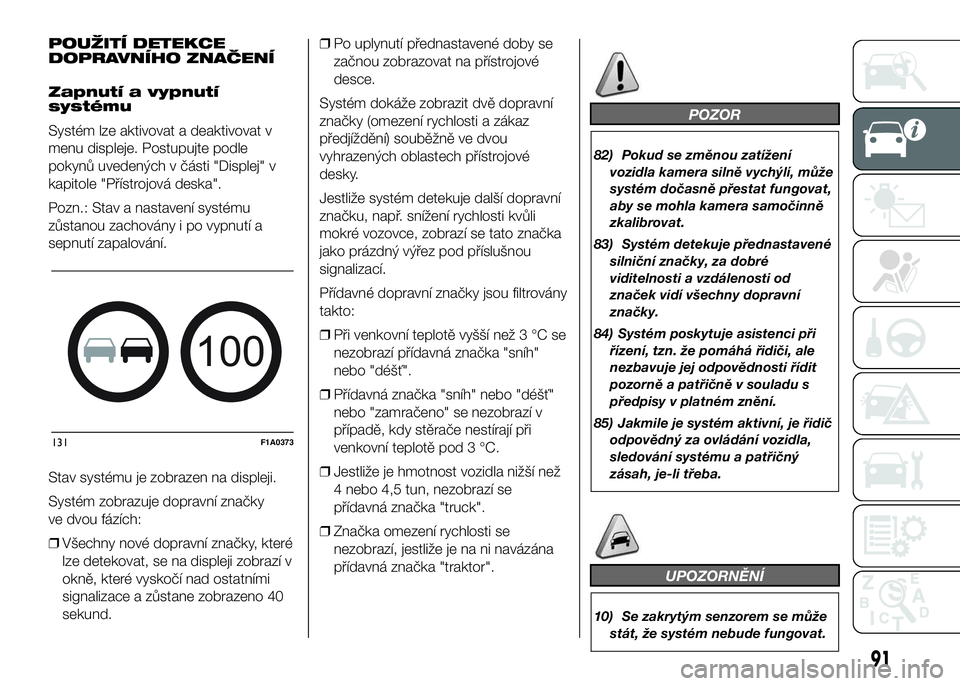

POUŽITÍ DETEKCE
DOPRAVNÍHO ZNAČENÍ
Zapnutí a vypnutí
systému
Systém lze aktivovat a deaktivovat v
menu displeje. Postupujte podle
pokynů uvedených v části "Displej" v
kapitole "Přístrojová deska".
Pozn.: Stav a nastavení systému
zůstanou zachovány i po vypnutí a
sepnutí zapalování.
Stav systému je zobrazen na displeji.
Systém zobrazuje dopravní značky
ve dvou fázích:
❒Všechny nové dopravní značky, které
lze detekovat, se na displeji zobrazí v
okně, které vyskočí nad ostatními
signalizace a zůstane zobrazeno 40
sekund.❒Po uplynutí přednastavené doby se
začnou zobrazovat na přístrojové
desce.
Systém dokáže zobrazit dvě dopravní
značky (omezení rychlosti a zákaz
předjíždění) souběžně ve dvou
vyhrazených oblastech přístrojové
desky.
Jestliže systém detekuje další dopravní
značku, např. snížení rychlosti kvůli
mokré vozovce, zobrazí se tato značka
jako prázdný výřez pod příslušnou
signalizací.
Přídavné dopravní značky jsou filtrovány
takto:
❒Při venkovní teplotě vyšší než 3 °C se
nezobrazí přídavná značka "sníh"
nebo "déšť".
❒Přídavná značka "sníh" nebo "déšť"
nebo "zamračeno" se nezobrazí v
případě, kdy stěrače nestírají při
venkovní teplotě pod 3 °C.
❒Jestliže je hmotnost vozidla nižší než
4 nebo 4,5 tun, nezobrazí se
přídavná značka "truck".
❒Značka omezení rychlosti se
nezobrazí, jestliže je na ni navázána
přídavná značka "traktor".
POZOR
82) Pokud se změnou zatížení
vozidla kamera silně vychýlí, může
systém dočasně přestat fungovat,
aby se mohla kamera samočinně
zkalibrovat.
83) Systém detekuje přednastavené
silniční značky, za dobré
viditelnosti a vzdálenosti od
značek vidí všechny dopravní
značky.
84) Systém poskytuje asistenci při
řízení, tzn. že pomáhá řidiči, ale
nezbavuje jej odpovědnosti řídit
pozorně a patřičně v souladu s
předpisy v platném znění.
85) Jakmile je systém aktivní, je řidič
odpovědný za ovládání vozidla,
sledování systému a patřičný
zásah, je-li třeba.
UPOZORNĚNÍ
10) Se zakrytým senzorem se může
stát, že systém nebude fungovat.
100
131F1A0373
91

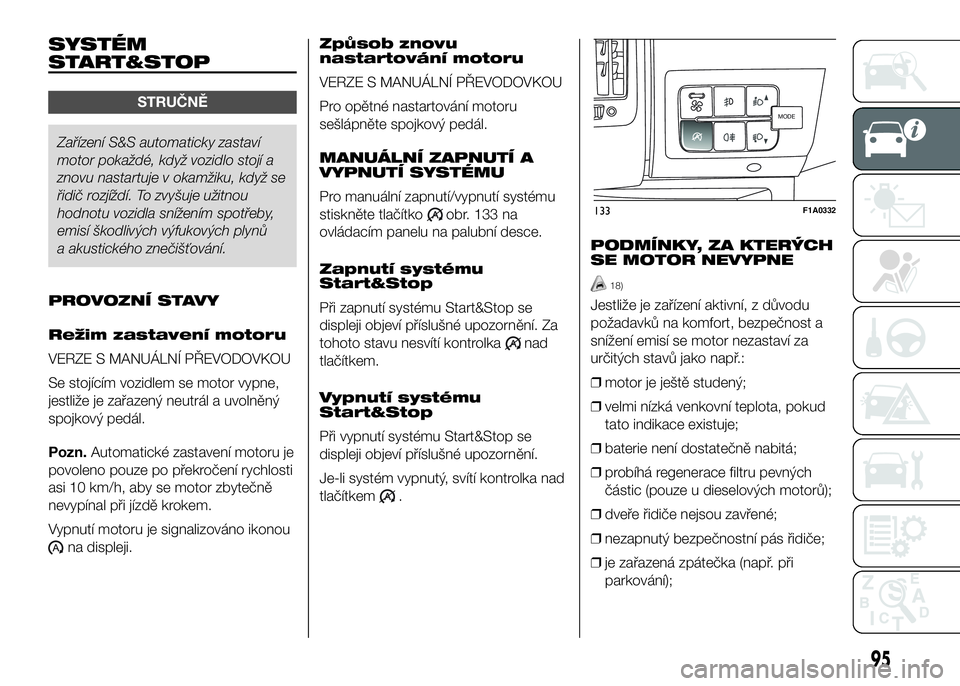

SYSTÉM
START&STOP
STRUČNĚ
Zařízení S&S automaticky zastaví
motor pokaždé, když vozidlo stojí a
znovu nastartuje v okamžiku, když se
řidič rozjíždí. To zvyšuje užitnou
hodnotu vozidla snížením spotřeby,
emisí škodlivých výfukových plynů
a akustického znečišťování.
PROVOZNÍ STAVY
Režim zastavení motoru
VERZE S MANUÁLNÍ PŘEVODOVKOU
Se stojícím vozidlem se motor vypne,
jestliže je zařazený neutrál a uvolněný
spojkový pedál.
Pozn.Automatické zastavení motoru je
povoleno pouze po překročení rychlosti
asi 10 km/h, aby se motor zbytečně
nevypínal při jízdě krokem.
Vypnutí motoru je signalizováno ikonou
na displeji.Způsob znovu
nastartování motoru
VERZE S MANUÁLNÍ PŘEVODOVKOU
Pro opětné nastartování motoru
sešlápněte spojkový pedál.
MANUÁLNÍ ZAPNUTÍ A
VYPNUTÍ SYSTÉMU
Pro manuální zapnutí/vypnutí systému
stiskněte tlačítko
obr. 133 na
ovládacím panelu na palubní desce.
Zapnutí systému
Start&Stop
Při zapnutí systému Start&Stop se
displeji objeví příslušné upozornění. Za
tohoto stavu nesvítí kontrolka
nad
tlačítkem.
Vypnutí systému
Start&Stop
Při vypnutí systému Start&Stop se
displeji objeví příslušné upozornění.
Je-li systém vypnutý, svítí kontrolka nad
tlačítkem
.PODMÍNKY, ZA KTERÝCH
SE MOTOR NEVYPNE
18)
Jestliže je zařízení aktivní, z důvodu
požadavků na komfort, bezpečnost a
snížení emisí se motor nezastaví za
určitých stavů jako např.:
❒motor je ještě studený;
❒velmi nízká venkovní teplota, pokud
tato indikace existuje;
❒baterie není dostatečně nabitá;
❒probíhá regenerace filtru pevných
částic (pouze u dieselových motorů);
❒dveře řidiče nejsou zavřené;
❒nezapnutý bezpečnostní pás řidiče;
❒je zařazená zpátečka (např. při
parkování);
MODEMODE
133F1A0332
95

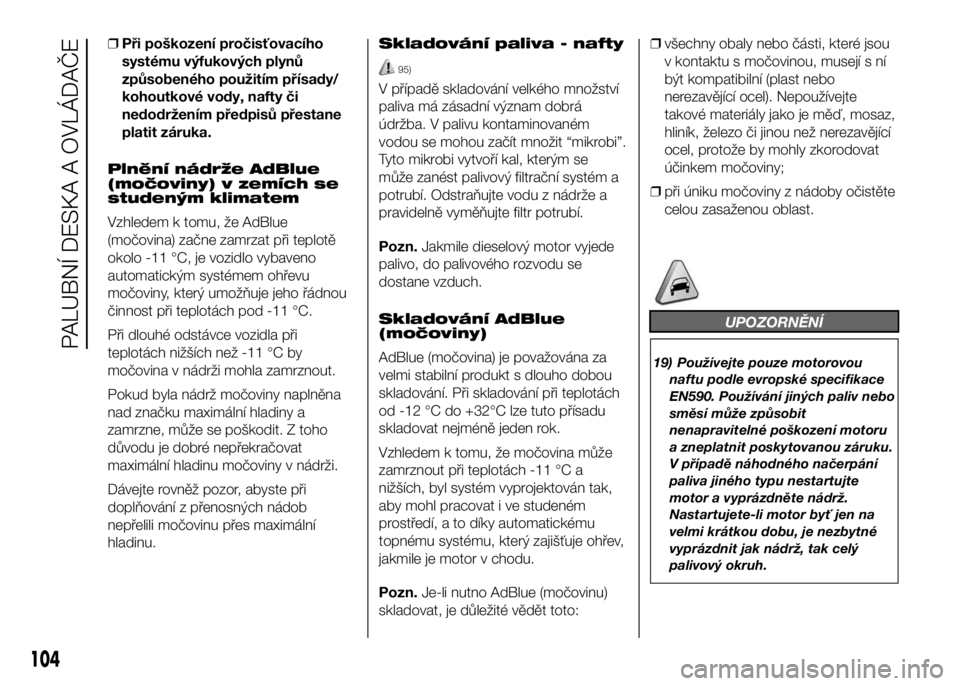

❒Při poškození pročisťovacího
systému výfukových plynů
způsobeného použitím přísady/
kohoutkové vody, nafty či
nedodržením předpisů přestane
platit záruka.
Plnění nádrže AdBlue
(močoviny) v zemích se
studeným klimatem
Vzhledem k tomu, že AdBlue
(močovina) začne zamrzat při teplotě
okolo -11 °C, je vozidlo vybaveno
automatickým systémem ohřevu
močoviny, který umožňuje jeho řádnou
činnost při teplotách pod -11 °C.
Při dlouhé odstávce vozidla při
teplotách nižších než -11 °C by
močovina v nádrži mohla zamrznout.
Pokud byla nádrž močoviny naplněna
nad značku maximální hladiny a
zamrzne, může se poškodit. Z toho
důvodu je dobré nepřekračovat
maximální hladinu močoviny v nádrži.
Dávejte rovněž pozor, abyste při
doplňování z přenosných nádob
nepřelili močovinu přes maximální
hladinu.Skladování paliva - nafty
95)
V případě skladování velkého množství
paliva má zásadní význam dobrá
údržba. V palivu kontaminovaném
vodou se mohou začít množit “mikrobi”.
Tyto mikrobi vytvoří kal, kterým se
může zanést palivový filtrační systém a
potrubí. Odstraňujte vodu z nádrže a
pravidelně vyměňujte filtr potrubí.
Pozn.Jakmile dieselový motor vyjede
palivo, do palivového rozvodu se
dostane vzduch.
Skladování AdBlue
(močoviny)
AdBlue (močovina) je považována za
velmi stabilní produkt s dlouho dobou
skladování. Při skladování při teplotách
od -12 °C do +32°C lze tuto přísadu
skladovat nejméně jeden rok.
Vzhledem k tomu, že močovina může
zamrznout při teplotách -11 °C a
nižších, byl systém vyprojektován tak,
aby mohl pracovat i ve studeném
prostředí, a to díky automatickému
topnému systému, který zajišťuje ohřev,
jakmile je motor v chodu.
Pozn.Je-li nutno AdBlue (močovinu)
skladovat, je důležité vědět toto:❒všechny obaly nebo části, které jsou
v kontaktu s močovinou, musejí s ní
být kompatibilní (plast nebo
nerezavějící ocel). Nepoužívejte
takové materiály jako je měď, mosaz,
hliník, železo či jinou než nerezavějící
ocel, protože by mohly zkorodovat
účinkem močoviny;
❒při úniku močoviny z nádoby očistěte
celou zasaženou oblast.
UPOZORNĚNÍ
19) Používejte pouze motorovou
naftu podle evropské specifikace
EN590. Používání jiných paliv nebo
směsí může způsobit
nenapravitelné poškození motoru
a zneplatnit poskytovanou záruku.
V případě náhodného načerpání
paliva jiného typu nestartujte
motor a vyprázdněte nádrž.
Nastartujete-li motor byť jen na
velmi krátkou dobu, je nezbytné
vyprázdnit jak nádrž, tak celý
palivový okruh.
104
PALUBNÍ DESKA A OVLÁDAČE

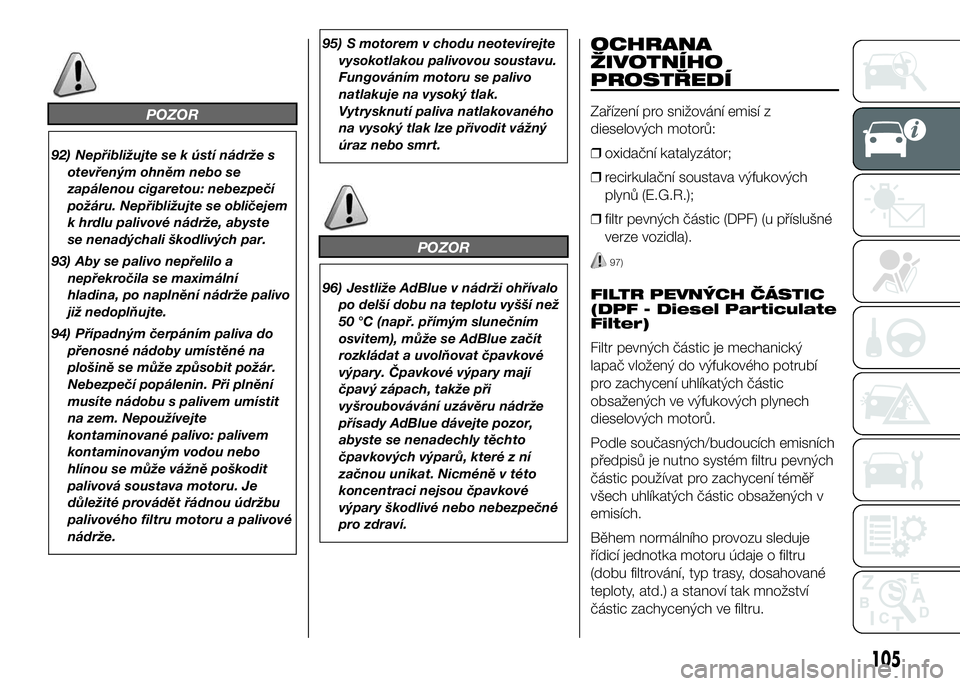

POZOR
92) Nepřibližujte se k ústí nádrže s
otevřeným ohněm nebo se
zapálenou cigaretou: nebezpečí
požáru. Nepřibližujte se obličejem
k hrdlu palivové nádrže, abyste
se nenadýchali škodlivých par.
93) Aby se palivo nepřelilo a
nepřekročila se maximální
hladina, po naplnění nádrže palivo
již nedoplňujte.
94) Případným čerpáním paliva do
přenosné nádoby umístěné na
plošině se může způsobit požár.
Nebezpečí popálenin. Při plnění
musíte nádobu s palivem umístit
na zem. Nepoužívejte
kontaminované palivo: palivem
kontaminovaným vodou nebo
hlínou se může vážně poškodit
palivová soustava motoru. Je
důležité provádět řádnou údržbu
palivového filtru motoru a palivové
nádrže.95) S motorem v chodu neotevírejte
vysokotlakou palivovou soustavu.
Fungováním motoru se palivo
natlakuje na vysoký tlak.
Vytrysknutí paliva natlakovaného
na vysoký tlak lze přivodit vážný
úraz nebo smrt.
POZOR
96) Jestliže AdBlue v nádrži ohřívalo
po delší dobu na teplotu vyšší než
50 °C (např. přímým slunečním
osvitem), může se AdBlue začít
rozkládat a uvolňovat čpavkové
výpary. Čpavkové výpary mají
čpavý zápach, takže při
vyšroubovávání uzávěru nádrže
přísady AdBlue dávejte pozor,
abyste se nenadechly těchto
čpavkových výparů, které z ní
začnou unikat. Nicméně v této
koncentraci nejsou čpavkové
výpary škodlivé nebo nebezpečné
pro zdraví.
OCHRANA
ŽIVOTNÍHO
PROSTŘEDÍ
Zařízení pro snižování emisí z
dieselových motorů:
❒oxidační katalyzátor;
❒recirkulační soustava výfukových
plynů (E.G.R.);
❒filtr pevných částic (DPF) (u příslušné
verze vozidla).
97)
FILTR PEVNÝCH ČÁSTIC
(DPF - Diesel Particulate
Filter)
Filtr pevných částic je mechanický
lapač vložený do výfukového potrubí
pro zachycení uhlíkatých částic
obsažených ve výfukových plynech
dieselových motorů.
Podle současných/budoucích emisních
předpisů je nutno systém filtru pevných
částic používat pro zachycení téměř
všech uhlíkatých částic obsažených v
emisích.
Během normálního provozu sleduje
řídicí jednotka motoru údaje o filtru
(dobu filtrování, typ trasy, dosahované
teploty, atd.) a stanoví tak množství
částic zachycených ve filtru.
105

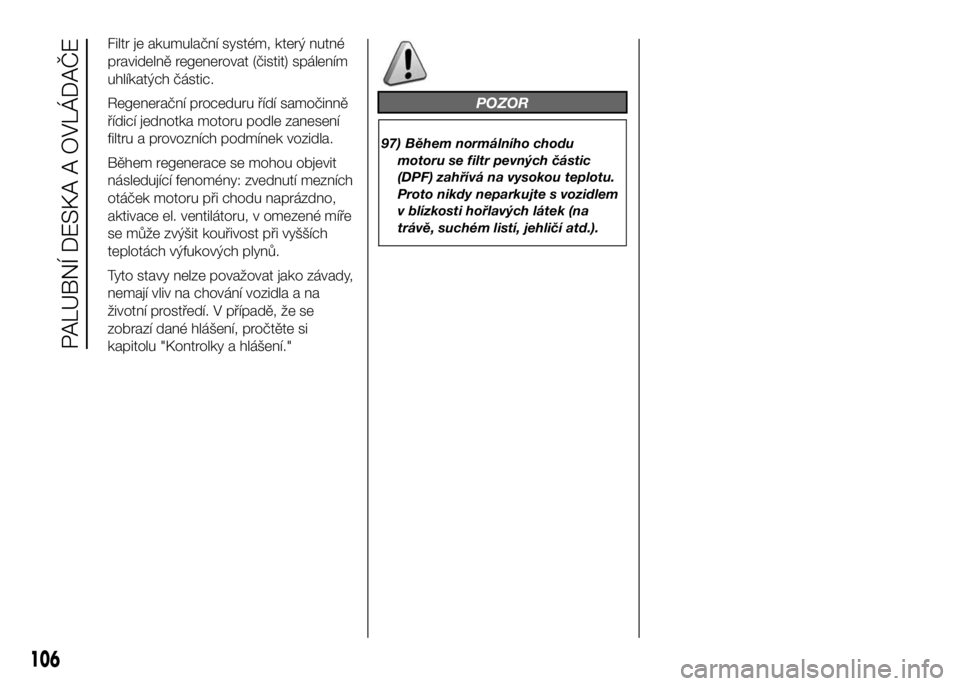

Filtr je akumulační systém, který nutné
pravidelně regenerovat (čistit) spálením
uhlíkatých částic.
Regenerační proceduru řídí samočinně
řídicí jednotka motoru podle zanesení
filtru a provozních podmínek vozidla.
Během regenerace se mohou objevit
následující fenomény: zvednutí mezních
otáček motoru při chodu naprázdno,
aktivace el. ventilátoru, v omezené míře
se může zvýšit kouřivost při vyšších
teplotách výfukových plynů.
Tyto stavy nelze považovat jako závady,
nemají vliv na chování vozidla a na
životní prostředí. V případě, že se
zobrazí dané hlášení, pročtěte si
kapitolu "Kontrolky a hlášení."
POZOR
97) Během normálního chodu
motoru se filtr pevných částic
(DPF) zahřívá na vysokou teplotu.
Proto nikdy neparkujte s vozidlem
v blízkosti hořlavých látek (na
trávě, suchém listí, jehličí atd.).
106
PALUBNÍ DESKA A OVLÁDAČE

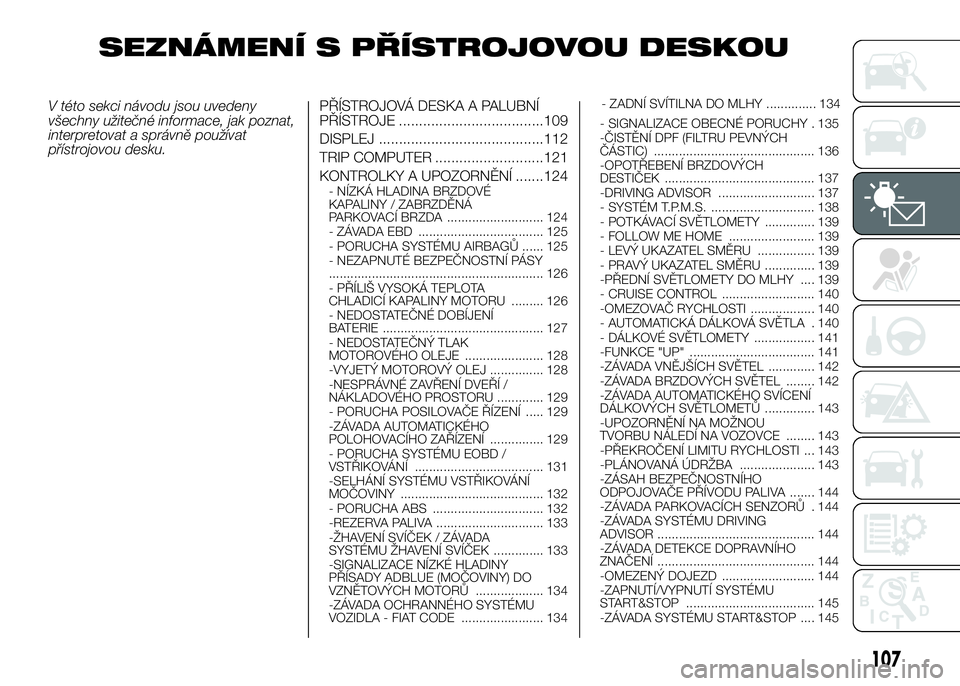

SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU
V této sekci návodu jsou uvedeny
všechny užitečné informace, jak poznat,
interpretovat a správně používat
přístrojovou desku.PŘÍSTROJOVÁ DESKA A PALUBNÍ
PŘÍSTROJE ....................................109
DISPLEJ .........................................112
TRIP COMPUTER ...........................121
KONTROLKY A UPOZORNĚNÍ .......124
- NÍZKÁ HLADINA BRZDOVÉ
KAPALINY / ZABRZDĚNÁ
PARKOVACÍ BRZDA ........................... 124
- ZÁVADA EBD ................................... 125
- PORUCHA SYSTÉMU AIRBAGŮ ...... 125
- NEZAPNUTÉ BEZPEČNOSTNÍ PÁSY
............................................................ 126
- PŘÍLIŠ VYSOKÁ TEPLOTA
CHLADICÍ KAPALINY MOTORU ......... 126
- NEDOSTATEČNÉ DOBÍJENÍ
BATERIE ............................................. 127
- NEDOSTATEČNÝ TLAK
MOTOROVÉHO OLEJE ...................... 128
-VYJETÝ MOTOROVÝ OLEJ ............... 128
-NESPRÁVNÉ ZAVŘENÍ DVEŘÍ /
NÁKLADOVÉHO PROSTORU ............. 129
- PORUCHA POSILOVAČE ŘÍZENÍ ..... 129
-ZÁVADA AUTOMATICKÉHO
POLOHOVACÍHO ZAŘÍZENÍ ............... 129
- PORUCHA SYSTÉMU EOBD /
VSTŘIKOVÁNÍ .................................... 131
-SELHÁNÍ SYSTÉMU VSTŘIKOVÁNÍ
MOČOVINY ........................................ 132
- PORUCHA ABS ............................... 132
-REZERVA PALIVA .............................. 133
-ŽHAVENÍ SVÍČEK / ZÁVADA
SYSTÉMU ŽHAVENÍ SVÍČEK .............. 133
-SIGNALIZACE NÍZKÉ HLADINY
PŘÍSADY ADBLUE (MOČOVINY) DO
VZNĚTOVÝCH MOTORŮ ................... 134
-ZÁVADA OCHRANNÉHO SYSTÉMU
VOZIDLA - FIAT CODE ....................... 134- ZADNÍ SVÍTILNA DO MLHY .............. 134
- SIGNALIZACE OBECNÉ PORUCHY . 135
-ČISTĚNÍ DPF (FILTRU PEVNÝCH
ČÁSTIC) ............................................. 136
-OPOTŘEBENÍ BRZDOVÝCH
DESTIČEK .......................................... 137
-DRIVING ADVISOR ........................... 137
- SYSTÉM T.P.M.S. ............................. 138
- POTKÁVACÍ SVĚTLOMETY .............. 139
- FOLLOW ME HOME ........................ 139
- LEVÝ UKAZATEL SMĚRU ................ 139
- PRAVÝ UKAZATEL SMĚRU .............. 139
-PŘEDNÍ SVĚTLOMETY DO MLHY .... 139
- CRUISE CONTROL .......................... 140
-OMEZOVAČ RYCHLOSTI .................. 140
- AUTOMATICKÁ DÁLKOVÁ SVĚTLA . 140
- DÁLKOVÉ SVĚTLOMETY ................. 141
-FUNKCE "UP" ................................... 141
-ZÁVADA VNĚJŠÍCH SVĚTEL ............. 142
-ZÁVADA BRZDOVÝCH SVĚTEL ........ 142
-ZÁVADA AUTOMATICKÉHO SVÍCENÍ
DÁLKOVÝCH SVĚTLOMETŮ .............. 143
-UPOZORNĚNÍ NA MOŽNOU
TVORBU NÁLEDÍ NA VOZOVCE ........ 143
-PŘEKROČENÍ LIMITU RYCHLOSTI ... 143
-PLÁNOVANÁ ÚDRŽBA ..................... 143
-ZÁSAH BEZPEČNOSTNÍHO
ODPOJOVAČE PŘÍVODU PALIVA ....... 144
-ZÁVADA PARKOVACÍCH SENZORŮ . 144
-ZÁVADA SYSTÉMU DRIVING
ADVISOR ............................................ 144
-ZÁVADA DETEKCE DOPRAVNÍHO
ZNAČENÍ ............................................ 144
-OMEZENÝ DOJEZD .......................... 144
-ZAPNUTÍ/VYPNUTÍ SYSTÉMU
START&STOP .................................... 145
-ZÁVADA SYSTÉMU START&STOP .... 145

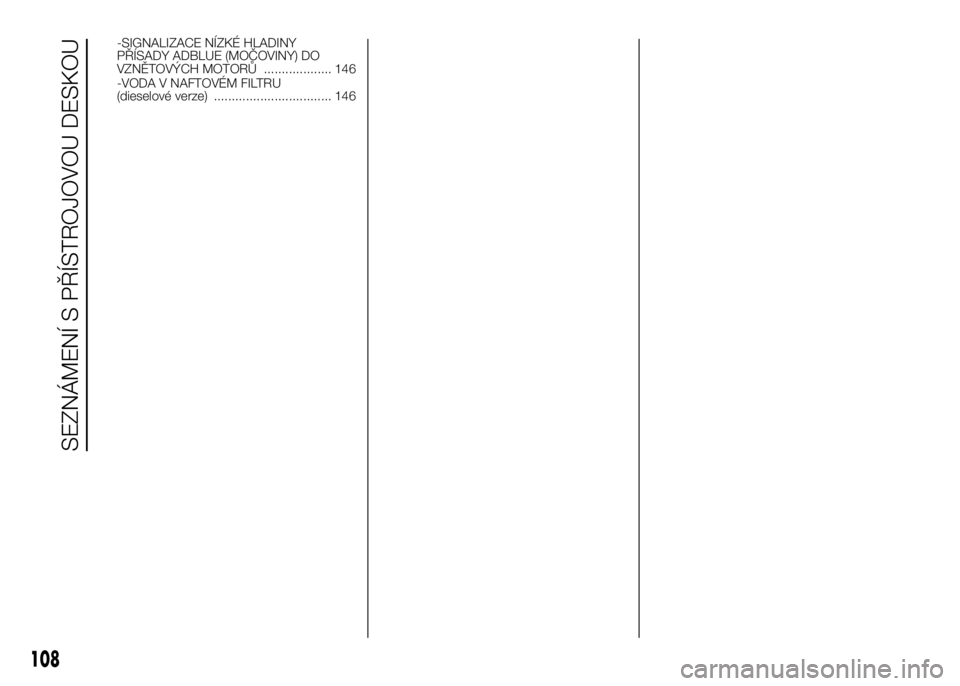

107

-SIGNALIZACE NÍZKÉ HLADINY
PŘÍSADY ADBLUE (MOČOVINY) DO
VZNĚTOVÝCH MOTORŮ ................... 146
-VODA V NAFTOVÉM FILTRU
(dieselové verze) ................................. 146
108

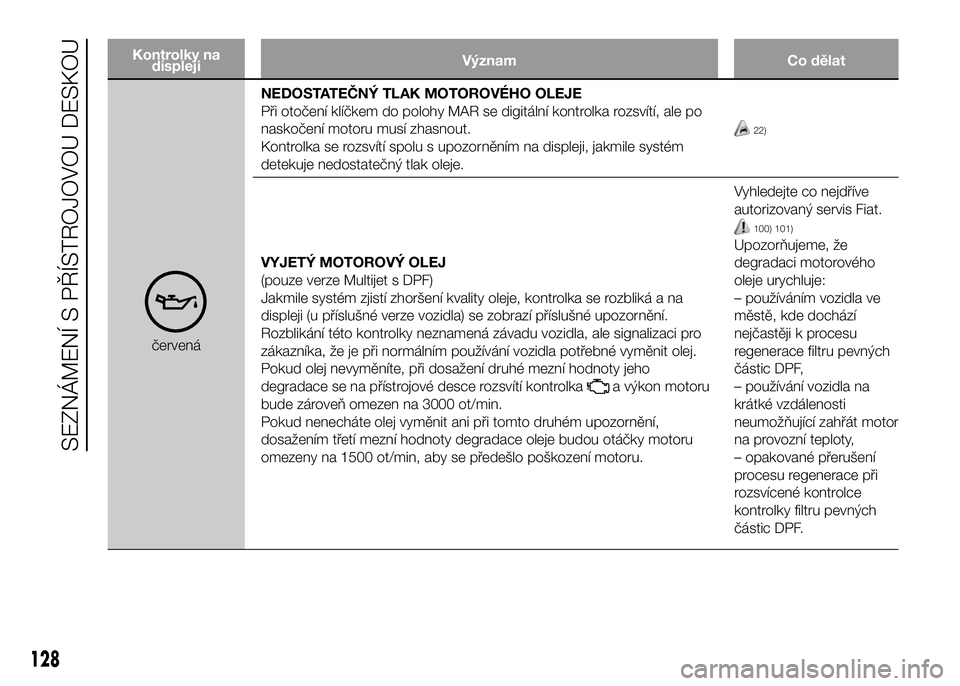

SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU

Kontrolky na
displejiVýznam Co dělat
červenáNEDOSTATEČNÝ TLAK MOTOROVÉHO OLEJE
Při otočení klíčkem do polohy MAR se digitální kontrolka rozsvítí, ale po
naskočení motoru musí zhasnout.
Kontrolka se rozsvítí spolu s upozorněním na displeji, jakmile systém
detekuje nedostatečný tlak oleje.
22)
VYJETÝ MOTOROVÝ OLEJ
(pouze verze Multijet s DPF)
Jakmile systém zjistí zhoršení kvality oleje, kontrolka se rozbliká a na
displeji (u příslušné verze vozidla) se zobrazí příslušné upozornění.
Rozblikání této kontrolky neznamená závadu vozidla, ale signalizaci pro
zákazníka, že je při normálním používání vozidla potřebné vyměnit olej.
Pokud olej nevyměníte, při dosažení druhé mezní hodnoty jeho
degradace se na přístrojové desce rozsvítí kontrolka
a výkon motoru
bude zároveň omezen na 3000 ot/min.
Pokud nenecháte olej vyměnit ani při tomto druhém upozornění,
dosažením třetí mezní hodnoty degradace oleje budou otáčky motoru
omezeny na 1500 ot/min, aby se předešlo poškození motoru.Vyhledejte co nejdříve
autorizovaný servis Fiat.
100) 101)
Upozorňujeme, že
degradaci motorového
oleje urychluje:
– používáním vozidla ve
městě, kde dochází
nejčastěji k procesu
regenerace filtru pevných
částic DPF,
– používání vozidla na
krátké vzdálenosti
neumožňující zahřát motor
na provozní teploty,
– opakované přerušení
procesu regenerace při
rozsvícené kontrolce
kontrolky filtru pevných
částic DPF.
128

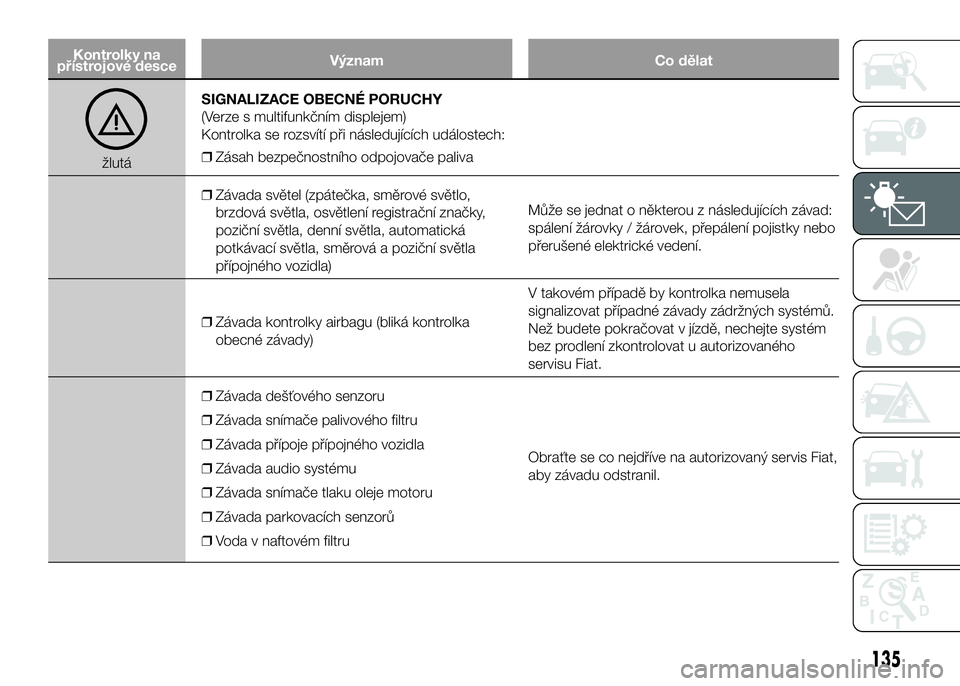

SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU

Kontrolky na
přístrojové desceVýznam Co dělat
žlutáSIGNALIZACE OBECNÉ PORUCHY
(Verze s multifunkčním displejem)
Kontrolka se rozsvítí při následujících událostech:
❒Zásah bezpečnostního odpojovače paliva
❒Závada světel (zpátečka, směrové světlo,
brzdová světla, osvětlení registrační značky,
poziční světla, denní světla, automatická
potkávací světla, směrová a poziční světla
přípojného vozidla)Může se jednat o některou z následujících závad:
spálení žárovky / žárovek, přepálení pojistky nebo
přerušené elektrické vedení.
❒Závada kontrolky airbagu (bliká kontrolka
obecné závady)V takovém případě by kontrolka nemusela
signalizovat případné závady zádržných systémů.
Než budete pokračovat v jízdě, nechejte systém
bez prodlení zkontrolovat u autorizovaného
servisu Fiat.
❒Závada dešťového senzoru
❒Závada snímače palivového filtru
❒Závada přípoje přípojného vozidla
❒Závada audio systému
❒Závada snímače tlaku oleje motoru
❒Závada parkovacích senzorů
❒Voda v naftovém filtruObraťte se co nejdříve na autorizovaný servis Fiat,
aby závadu odstranil.
135
