ЗНАКОМСТВО С АВТОМОБИЛЕМ
В данном разделе вы можете подробно
ознакомиться с вашим новым
автомобилем.
В руководстве, которое находится перед
вами, принципы устройства и работы
автомобиля изложены простым и четким
способом.
Поэтому мы советуем вам изучить
руководство, удобно расположившись в
автомобиле, чтобы наглядно увидеть
изложенную в руководстве информацию.СИМВОЛЫ ............................................................. 10
СИСТЕМА FIAT CODE ......................................... 10
КЛЮЧИ .................................................................... 11
ЭЛЕКТРОННАЯ ОХРАННАЯ
СИГНАЛИЗАЦИЯ ................................................. 13
ЗАМОК ЗАЖИГАНИЯ ......................................... 14
СИДЕНЬЯ ................................................................ 15
ПОДГОЛОВНИКИ ................................................ 23
РУЛЕВОЕ КОЛЕСО............................................... 24
ЗЕРКАЛА ЗАДНЕГО ВИДА................................ 25
СИСТЕМА ОБОГРЕВА И ВЕНТИЛЯЦИИ ...... 28
ДЕФЛЕКТОРЫ ....................................................... 29
КНОПКИ УПРАВЛЕНИЯ СИСТЕМОЙ
ОТОПЛЕНИЯ И ВЕНТИЛЯЦИИ ....................... 29
КЛИМАТ-КОНТРОЛЬ С РУЧНЫМ
УПРАВЛЕНИЕМ .................................................... 32
КЛИМАТ-КОНТРОЛЬ С
АВТОМАТИЧЕСКИМ УПРАВЛЕНИЕМ.......... 35
ДОПОЛНИТЕЛЬНЫЙ ОБОГРЕВАТЕЛЬ ........ 40
ДОПОЛНИТЕЛЬНЫЙ АВТОНОМНЫЙ
ОБОГРЕВАТЕЛЬ ................................................... 40
ПРИБОРЫ НАРУЖНОГО ОСВЕЩЕНИЯ ....... 46
ОЧИСТКА СТЕКОЛ .............................................. 50
CRUISE CONTROL (РЕГУЛЯТОР
ПОСТОЯННОЙ СКОРОСТИ) ............................ 52
ПЛАФОНЫ ............................................................. 55
КНОПКИ УПРАВЛЕНИЯ..................................... 57
ВЫКЛЮЧАТЕЛЬ БЛОКИРОВКИ ПОДАЧИ
ТОПЛИВА .............................................................. 59
ОБОРУДОВАНИЕ САЛОНА ............................ 60
ХРОНОТАХОГРАФ .............................................. 65ФУНКЦИЯ SPEED BLOCK .................................. 66
ПНЕВМАТИЧЕСКАЯ
САМОВЫРАВНИВАЮЩАЯСЯ ПОДВЕСКА . 66
ДВЕРИ ...................................................................... 68
СТЕКЛОПОДЪЕМНИКИ .................................... 73
КАПОТ ДВИГАТЕЛЯ ............................................ 74
НАКРЫШНЫЙ БАГАЖНИК / КРЕПЛЕНИЕ
ДЛЯ ЛЫЖ................................................................ 75
ФАРЫ ....................................................................... 76
СИСТЕМА ABS ...................................................... 77
СИСТЕМА ESС (ELECTRONIC STABILITY
CONTROL - ЭЛЕКТРОННЫЙ КОНТРОЛЬ
УСТОЙЧИВОСТИ)................................................ 78
СИСТЕМА TRACTION PLUS .............................. 83
СИСТЕМА TPMS (TYRE PRESSURE
MONITORING SYSTEM) ...................................... 84
СИСТЕМА DRIVING ADVISOR.......................... 86
ЗАДНЯЯ ВИДЕОКАМЕРА (PARKVIEW®
REAR BACK UP CAMERA) .................................. 91
СИСТЕМА РАСПОЗНАВАНИЯ
ДОРОЖНЫХ ЗНАКОВ ........................................ 92
СИСТЕМА ДИАГНОСТИКИ EOBD.................. 94
ПАРКОВОЧНЫЕ ДАТЧИКИ .............................. 95
СИСТЕМА START&STOP .................................... 97
РАДИОПРИЕМНИК ............................................ 100
ПРИНАДЛЕЖНОСТИ, ПРИОБРЕТАЕМЫЕ
ПОЛЬЗОВАТЕЛЕМ .............................................. 101
ЗАПРАВКА АВТОМОБИЛЯ............................... 102
ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ.................. 104
9
Page 88 of 367

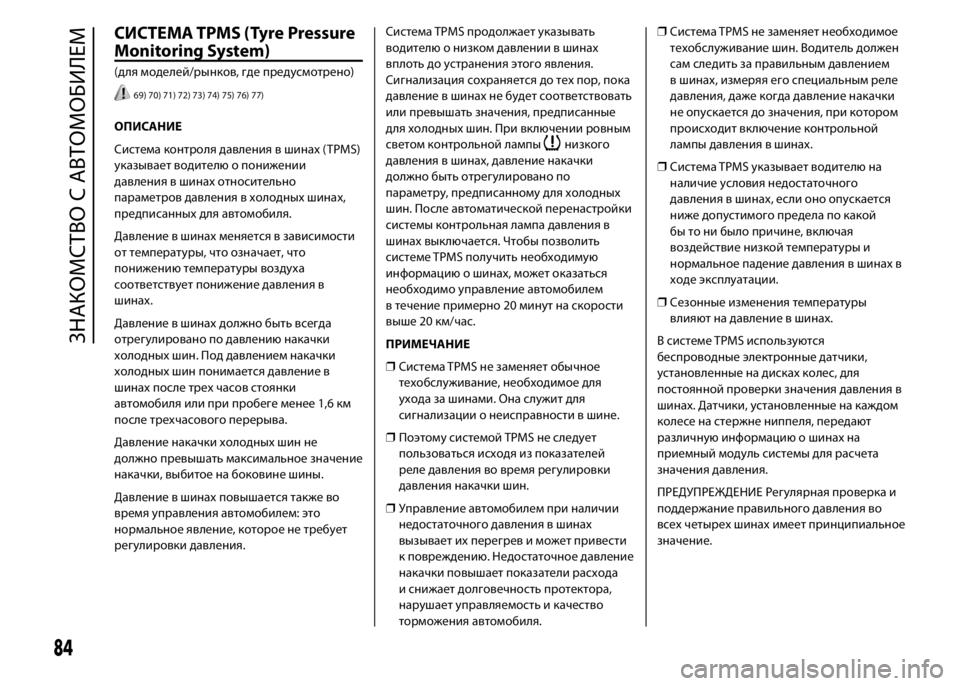

СИСТЕМА TPMS (Tyre Pressure
Monitoring System)
(для моделей/рынков, где предусмотрено)
69) 70) 71) 72) 73) 74) 75) 76) 77)
ОПИСАНИЕ
Система контроля давления в шинах (TPMS)
указывает водителю о понижении
давления в шинах относительно
параметров давления в холодных шинах,
предписанных для автомобиля.
Давление в шинах меняется в зависимости
от температуры, что означает, что
понижению температуры воздуха
соответствует понижение давления в
шинах.
Давление в шинах должно быть всегда
отрегулировано по давлению накачки
холодных шин. Под давлением накачки
холодных шин понимается давление в
шинах после трех часов стоянки
автомобиля или при пробеге менее 1,6 км
после трехчасового перерыва.
Давление накачки холодных шин не
должно превышать максимальное значение
накачки, выбитое на боковине шины.
Давление в шинах повышается также во
время управления автомобилем: это
нормальное явление, которое не требует
регулировки давления.Система TPMS продолжает указывать
водителю о низком давлении в шинах
вплоть до устранения этого явления.
Сигнализация сохраняется до тех пор, пока
давление в шинах не будет соответствовать
или превышать значения, предписанные
для холодных шин. При включении ровным
светом контрольной лампы
низкого
давления в шинах, давление накачки
должно быть отрегулировано по
параметру, предписанному для холодных
шин. После автоматической перенастройки
системы контрольная лампа давления в
шинах выключается. Чтобы позволить
системе TPMS получить необходимую
информацию о шинах, может оказаться
необходимо управление автомобилем
в течение примерно 20 минут на скорости
выше 20 км/час.
ПРИМЕЧАНИЕ
❒Система TPMS не заменяет обычное
техобслуживание, необходимое для
ухода за шинами. Она служит для
сигнализации о неисправности в шине.
❒Поэтому системой TPMS не следует
пользоваться исходя из показателей
реле давления во время регулировки
давления накачки шин.
❒Управление автомобилем при наличии
недостаточного давления в шинах
вызывает их перегрев и может привести
к повреждению. Недостаточное давление
накачки повышает показатели расхода
и снижает долговечность протектора,
нарушает управляемость и качество
торможения автомобиля.❒Система TPMS не заменяет необходимое
техобслуживание шин. Водитель должен
сам следить за правильным давлением
в шинах, измеряя его специальным реле
давления, даже когда давление накачки
не опускается до значения, при котором
происходит включение контрольной
лампы давления в шинах.
❒Система TPMS указывает водителю на
наличие условия недостаточного
давления в шинах, если оно опускается
ниже допустимого предела по какой
бы то ни было причине, включая
воздействие низкой температуры и
нормальное падение давления в шинах в
ходе эксплуатации.
❒Сезонные изменения температуры
влияют на давление в шинах.
В системе TPMS используются
беспроводные электронные датчики,
установленные на дисках колес, для
постоянной проверки значения давления в
шинах. Датчики, установленные на каждом
колесе на стержне ниппеля, передают
различную информацию о шинах на
приемный модуль системы для расчета
значения давления.
ПРЕДУПРЕЖДЕНИЕ Регулярная проверка и
поддержание правильного давления во
всех четырех шинах имеет принципиальное
значение.
84
ЗНАКОМСТВО С АВТОМОБИЛЕМ
Page 89 of 367

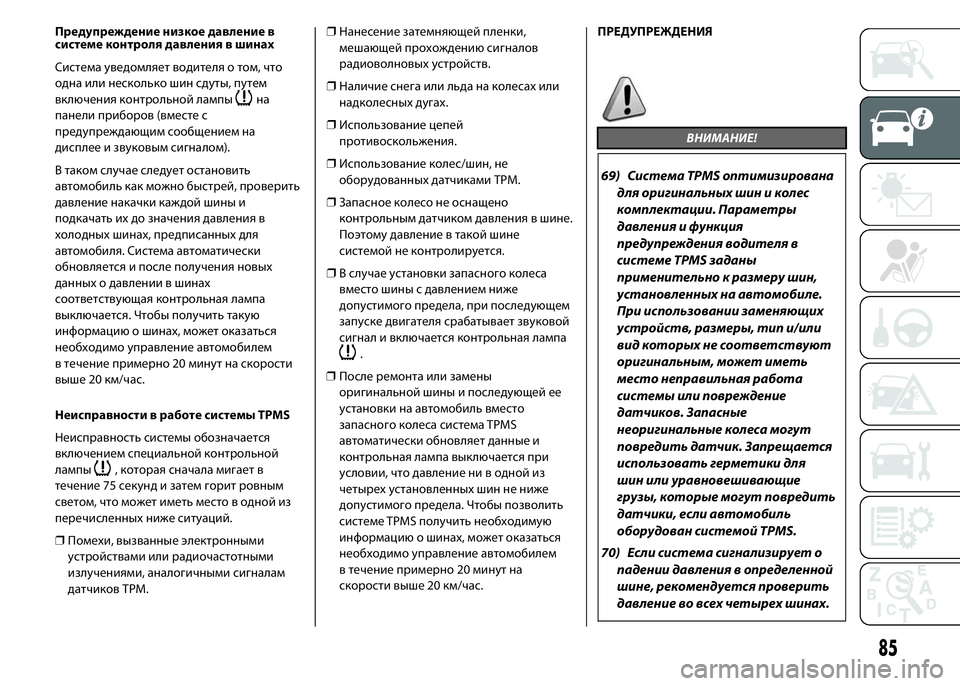

Предупреждение низкое давление в
системе контроля давления в шинах
Система уведомляет водителя о том, что
одна или несколько шин сдуты, путем
включения контрольной лампы
на
панели приборов (вместе с
предупреждающим сообщением на
дисплее и звуковым сигналом).
В таком случае следует остановить
автомобиль как можно быстрей, проверить
давление накачки каждой шины и
подкачать их до значения давления в
холодных шинах, предписанных для
автомобиля. Система автоматически
обновляется и после получения новых
данных о давлении в шинах
соответствующая контрольная лампа
выключается. Чтобы получить такую
информацию о шинах, может оказаться
необходимо управление автомобилем
в течение примерно 20 минут на скорости
выше 20 км/час.
Неисправности в работе системы TPMS
Неисправность системы обозначается
включением специальной контрольной
лампы
, которая сначала мигает в
течение 75 секунд и затем горит ровным
светом, что может иметь место в одной из
перечисленных ниже ситуаций.
❒Помехи, вызванные электронными
устройствами или радиочастотными
излучениями, аналогичными сигналам
датчиков ТРМ.❒Нанесение затемняющей пленки,
мешающей прохождению сигналов
радиоволновых устройств.
❒Наличие снега или льда на колесах или
надколесных дугах.
❒Использование цепей
противоскольжения.
❒Использование колес/шин, не
оборудованных датчиками ТРМ.
❒Запасное колесо не оснащено
контрольным датчиком давления в шине.
Поэтому давление в такой шине
системой не контролируется.
❒В случае установки запасного колеса
вместо шины с давлением ниже
допустимого предела, при последующем
запуске двигателя срабатывает звуковой
сигнал и включается контрольная лампа
.
❒После ремонта или замены
оригинальной шины и последующей ее
установки на автомобиль вместо
запасного колеса система TPMS
автоматически обновляет данные и
контрольная лампа выключается при
условии, что давление ни в одной из
четырех установленных шин не ниже
допустимого предела. Чтобы позволить
системе TPMS получить необходимую
информацию о шинах, может оказаться
необходимо управление автомобилем
в течение примерно 20 минут на
скорости выше 20 км/час.ПРЕДУПРЕЖДЕНИЯ
ВНИМАНИЕ!
69) Система TPMS оптимизирована
для оригинальных шин и колес
комплектации. Параметры
давления и функция
предупреждения водителя в
системе TPMS заданы
применительно к размеру шин,
установленных на автомобиле.
При использовании заменяющих
устройств, размеры, тип и/или
вид которых не соответствуют
оригинальным, может иметь
место неправильная работа
системы или повреждение
датчиков. Запасные
неоригинальные колеса могут
повредить датчик. Запрещается
использовать герметики для
шин или уравновешивающие
грузы, которые могут повредить
датчики, если автомобиль
оборудован системой TPMS.
70) Если система сигнализирует о
падении давления в определенной
шине, рекомендуется проверить
давление во всех четырех шинах.
85
Page 90 of 367

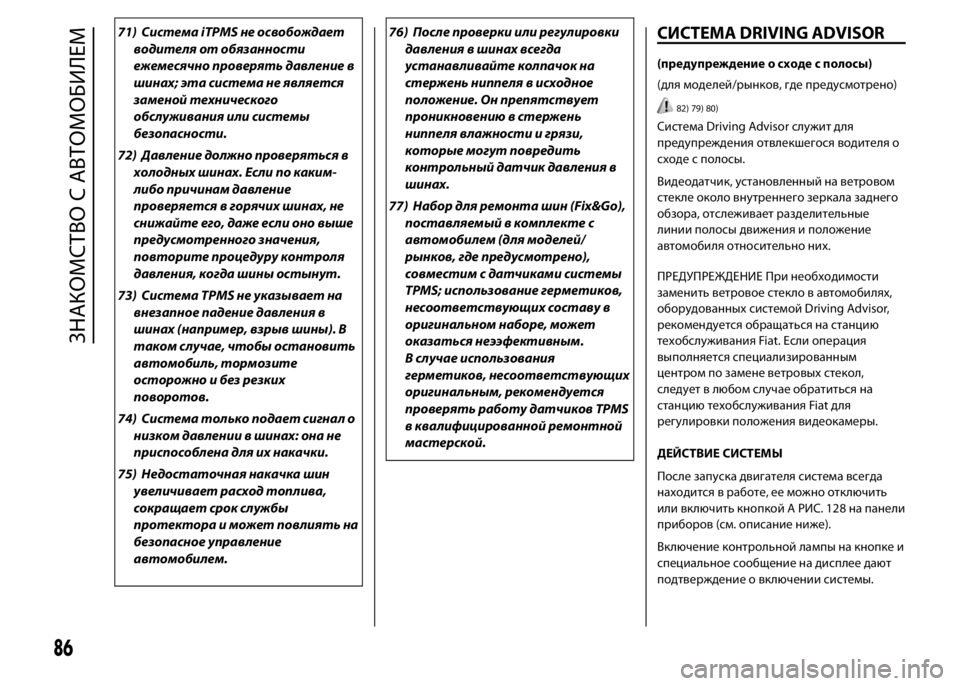

71) Система iTPMS не освобождает
водителя от обязанности
ежемесячно проверять давление в
шинах; эта система не является
заменой технического
обслуживания или системы
безопасности.
72) Давление должно проверяться в
холодных шинах. Если по каким-
либо причинам давление
проверяется в горячих шинах, не
снижайте его, даже если оно выше
предусмотренного значения,
повторите процедуру контроля
давления, когда шины остынут.
73) Система TPMS не указывает на
внезапное падение давления в
шинах (например, взрыв шины). В
таком случае, чтобы остановить
автомобиль, тормозите
осторожно и без резких
поворотов.
74) Система только подает сигнал о
низком давлении в шинах: она не
приспособлена для их накачки.
75) Недостаточная накачка шин
увеличивает расход топлива,
сокращает срок службы
протектора и может повлиять на
безопасное управление
автомобилем.76) После проверки или регулировки
давления в шинах всегда
устанавливайте колпачок на
стержень ниппеля в исходное
положение. Он препятствует
проникновению в стержень
ниппеля влажности и грязи,
которые могут повредить
контрольный датчик давления в
шинах.
77) Набор для ремонта шин (Fix&Go),
поставляемый в комплекте с
автомобилем (для моделей/
рынков, где предусмотрено),
совместим с датчиками системы
TPMS; использование герметиков,
несоответствующих составу в
оригинальном наборе, может
оказаться неээфективным.
В случае использования
герметиков, несоответствующих
оригинальным, рекомендуется
проверять работу датчиков TPMS
в квалифицированной ремонтной
мастерской.СИСТЕМА DRIVING ADVISOR
(предупреждение о сходе с полосы)
(для моделей/рынков, где предусмотрено)
82) 79) 80)
Система Driving Advisor служит для
предупреждения отвлекшегося водителя о
сходе с полосы.
Видеодатчик, установленный на ветровом
стекле около внутреннего зеркала заднего
обзора, отслеживает разделительные
линии полосы движения и положение
автомобиля относительно них.
ПРЕДУПРЕЖДЕНИЕ При необходимости
заменить ветровое стекло в автомобилях,
оборудованных системой Driving Advisor,
рекомендуется обращаться на станцию
техобслуживания Fiat. Если операция
выполняется специализированным
центром по замене ветровых стекол,
следует в любом случае обратиться на
станцию техобслуживания Fiat для
регулировки положения видеокамеры.
ДЕЙСТВИЕ СИСТЕМЫ
После запуска двигателя система всегда
находится в работе, ее можно отключить
или включить кнопкой A РИС. 128 на панели
приборов (см. описание ниже).
Включение контрольной лампы на кнопке и
специальное сообщение на дисплее дают
подтверждение о включении системы.
86
ЗНАКОМСТВО С АВТОМОБИЛЕМ
Page 247 of 367

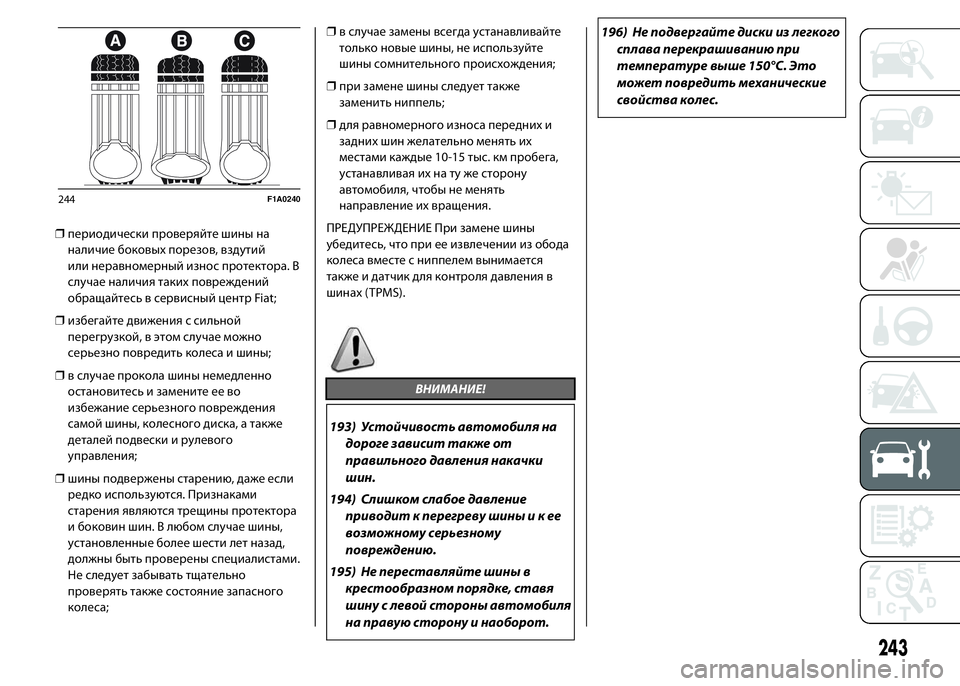

❒периодически проверяйте шины на
наличие боковых порезов, вздутий
или неравномерный износ протектора. В
случае наличия таких повреждений
обращайтесь в сервисный центр Fiat;
❒избегайте движения с сильной
перегрузкой, в этом случае можно
серьезно повредить колеса и шины;
❒в случае прокола шины немедленно
остановитесь и замените ее во
избежание серьезного повреждения
самой шины, колесного диска, а также
деталей подвески и рулевого
управления;
❒шины подвержены старению, даже если
редко используются. Признаками
старения являются трещины протектора
и боковин шин. В любом случае шины,
установленные более шести лет назад,
должны быть проверены специалистами.
Не следует забывать тщательно
проверять также состояние запасного
колеса;❒в случае замены всегда устанавливайте
только новые шины, не используйте
шины сомнительного происхождения;
❒при замене шины следует также
заменить ниппель;
❒для равномерного износа передних и
задних шин желательно менять их
местами каждые 10-15 тыс. км пробега,
устанавливая их на ту же сторону
автомобиля, чтобы не менять
направление их вращения.
ПРЕДУПРЕЖДЕНИЕ При замене шины
убедитесь, что при ее извлечении из обода
колеса вместе с ниппелем вынимается
также и датчик для контроля давления в
шинах (TPMS).
ВНИМАНИЕ!
193) Устойчивость автомобиля на
дороге зависит также от
правильного давления накачки
шин.
194) Слишком слабое давление
приводит к перегреву шиныикее
возможному серьезному
повреждению.
195) Не переставляйте шины в
крестообразном порядке, ставя
шину с левой стороны автомобиля
на правую сторону и наоборот.196) Не подвергайте диски из легкого
сплава перекрашиванию при
температуре выше 150°C. Это
может повредить механические
свойства колес.
244F1A0240
243
Page 364 of 367

Проверка уровней
эксплуатационных жидкостей................ 233
Прогрев двигателя после пуска ................ 176
Процедура накачки ........................................ 201
Пуск двигателя .......................................... 176-194
Пуск двигателя от вспомогательной
аккумуляторной батареи .......................... 194
Пюпитр ................................................................. 64
Рабочие характеристики............................ 276
Радиоприемник ................................................ 100
Раздвижная дверь ........................................... 70
Разъединитель аккумуляторной
батареи .............................................................. 58
Расход топлива ................................................. 325
Регулировка светового пучка .................... 76
Резиновые шланги .......................................... 244
Рекомендации по загрузке ......................... 180
Рекомендации по продлению срока
службы аккумуляторной батареи ......... 240
Ремни безопасности
– Пользование................................................ 150
Рулевое колесо ................................................. 24
Рулевой механизм ........................................... 259
Ручное отключение передней и
боковой подушки безопасности ........... 166
Рычаг переключения передач ................... 179
Сажевый фильтр (DPF)................................. 104
Салон ..................................................................... 248
сводная табличка
идентификационных данных .................. 250
Сиденье с поворотным основанием ..... 16
Сиденья ................................................................ 15
Сиденья (исполнение Panorama) ............. 19Сиденья (исполнения Combi)..................... 19
Сиденья с регулируемыми
подлокотниками ........................................... 16
Символы............................................................... 10
Система ABS ....................................................... 77
Система ASR ....................................................... 79
Система Fiat CODE ........................................... 10
Система HBA (Hydraulic Brake Assist) ....... 80
Система Hill Descent ....................................... 81
Система MSR ...................................................... 77
Система S.B.R. ..................................................... 151
Система Start&Stop.......................................... 97
Система TPMS .................................................... 84
Система Traction Plus ...................................... 83
Система диагностики EOBD ........................ 94
Система круиз-контроля .............................. 52
Система обогрева и вентиляции .............. 28
Система подачи топлива .............................. 255
Система удержания на уклоне Hill
Holder ................................................................. 79
Солнцезащитные козырьки ........................ 63
Спидометр .......................................................... 110
Стеклоочиститель ветрового стекла. 50-244
Стеклоподъемники ......................................... 73
Стиль вождения................................................ 182
Стоянка................................................................. 177
Стояночные огни .......................................... 47-58
Сцепление........................................................... 256
Тахометр ............................................................ 110
Техобслуживание и уход - график
планового техобслуживания .................. 229
Техобслуживание и уход -
периодические проверки ........................ 232Техобслуживание и уход - Плановое
техобслуживание.......................................... 228
Тормоза
– характеристики .......................................... 258
Тормозная ждкость......................................... 237
Трансмиссия ...................................................... 256
Углы установки колес .................................. 260
Указатели поворота .................................. 48-211
Указатель температуры
охлаждающей жидкости двигателя...... 110
Указатель уровня топлива........................... 110
Условия эксплуатации ................................... 182
Устройство Dead lock ..................................... 69
Устройство Follow me home ....................... 48
Устройство блокировки дверей ............... 59
Утилизация автомобиля в конце
срока службы.................................................. 350
Фары
– Корректор положения фар................... 76
– Регулировка светового пучка ............. 76
Фары ближнего света ............................... 46-210
Фары дальнего света ................................ 46-210
Фильтр-улавливатель пыльцы .................. 239
Фонари подсветки номерного знака ..... 213
Форсунки ............................................................. 245
Функция Follow me home ............................. 48
Функция Speed block...................................... 66
Хронотахограф ............................................... 65
Цепи противоскольжения......................... 190
Шины .................................................................. 260
Экономия топлива......................................... 181
АЛФАВИТНЫЙ УКАЗАТЕЛЬ
