Bericht Signaal Beschrijving
FMS1(2)
High beam, main beam Geeft de actieve status van het grootlicht aan
Dimlicht Geeft de actieve status van het dimlicht aan
Richtingaanwijzers Geeft de actieve status van de richtingaanwijzers aan
Hazard warning Geeft de actieve status van de alarmknipperlichten aan
Parkeerrem Geeft aan dat de parkeerrem is ingeschakeld
Remfout/storing remsysteem Geeft een storing in het remsysteem aan
Hatch open Geeft aan dat het achterportier niet gesloten is
Fuel level Geeft aan dat het brandstofreservelampje brandt
Engine coolant temperatureGeeft aan dat het lampje oververhitting
motorkoelvloeistof brandt
Battery charging conditionGeeft aan dat het lampje onvoldoende acculading
brandt
MotorolieGeeft aan dat het lampje onvoldoende motoroliedruk
brandt
Position lights, side lights Geeft de actieve status van de positielichten aan
Mistvoorlichten Geeft de actieve status van de mistlampen aan
Mistachterlicht Geeft de actieve status van de mistachterlichten aan
Engine / Mil indicatorGeeft aan dat het lampje storing EOBD/inspuitsysteem
brandt
Service, call for maintenanceGeeft aan dat de melding geprogrammeerd
onderhoud is weergegeven
Transmissiefout/storing Geeft een storing in het transmissiesysteem aan
Anti-lock brake system failure Geeft aan dat het lampje storing ABS brandt
(2) De signaalwaarden komen van informatie op het instrumentenpaneel
176
NOODGEVALLEN

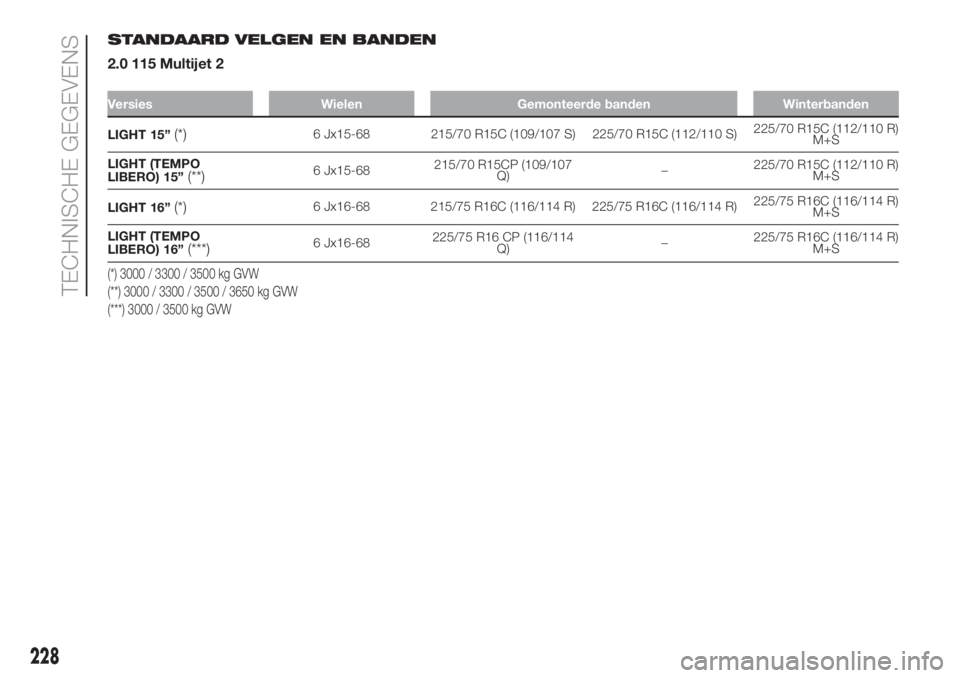

STANDAARD VELGEN EN BANDEN
2.0 115 Multijet 2
Versies Wielen Gemonteerde banden Winterbanden
LIGHT 15”(*)6 Jx15-68 215/70 R15C (109/107 S) 225/70 R15C (112/110 S)225/70 R15C (112/110 R)
M+S
LIGHT (TEMPO
LIBERO) 15”
(**)6 Jx15-68215/70 R15CP (109/107
Q)–225/70 R15C (112/110 R)
M+S
LIGHT 16”
(*)6 Jx16-68 215/75 R16C (116/114 R) 225/75 R16C (116/114 R)225/75 R16C (116/114 R)
M+S
LIGHT (TEMPO
LIBERO) 16”
(***)6 Jx16-68225/75 R16 CP (116/114
Q)–225/75 R16C (116/114 R)
M+S
(*) 3000 / 3300 / 3500 kg GVW
(**) 3000 / 3300 / 3500 / 3650 kg GVW
(***) 3000 / 3500 kg GVW
228
TECHNISCHE GEGEVENS

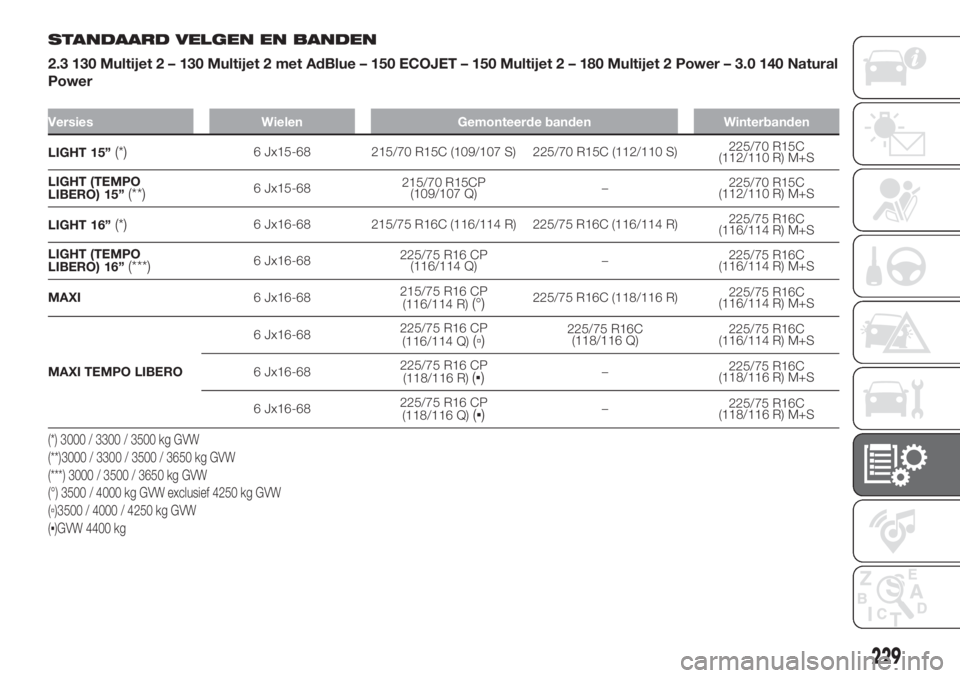

STANDAARD VELGEN EN BANDEN
2.3 130 Multijet 2 – 130 Multijet 2 met AdBlue – 150 ECOJET – 150 Multijet 2 – 180 Multijet 2 Power – 3.0 140 Natural
Power
Versies Wielen Gemonteerde banden Winterbanden
LIGHT 15”(*)6 Jx15-68 215/70 R15C (109/107 S) 225/70 R15C (112/110 S)225/70 R15C
(112/110 R) M+S
LIGHT (TEMPO
LIBERO) 15”
(**)6 Jx15-68215/70 R15CP
(109/107 Q)–225/70 R15C
(112/110 R) M+S
LIGHT 16”
(*)6 Jx16-68 215/75 R16C (116/114 R) 225/75 R16C (116/114 R)225/75 R16C
(116/114 R) M+S
LIGHT (TEMPO
LIBERO) 16”
(***)6 Jx16-68225/75 R16 CP
(116/114 Q)–225/75 R16C
(116/114 R) M+S
MAXI6 Jx16-68215/75 R16 CP
(116/114 R)
(°)225/75 R16C (118/116 R)225/75 R16C
(116/114 R) M+S
MAXI TEMPO LIBERO6 Jx16-68225/75 R16 CP
(116/114 Q)
(▫)225/75 R16C
(118/116 Q)225/75 R16C
(116/114 R) M+S
6 Jx16-68225/75 R16 CP
(118/116 R)
(▪)–225/75 R16C
(118/116 R) M+S
6 Jx16-68225/75 R16 CP
(118/116 Q)
(▪)–225/75 R16C
(118/116 R) M+S
(*) 3000 / 3300 / 3500 kg GVW
(**)3000 / 3300 / 3500 / 3650 kg GVW
(***) 3000 / 3500 / 3650 kg GVW
(°) 3500 / 4000 kg GVW exclusief 4250 kg GVW
(▫)3500 / 4000 / 4250 kg GVW
(▪)GVW 4400 kg
.
229

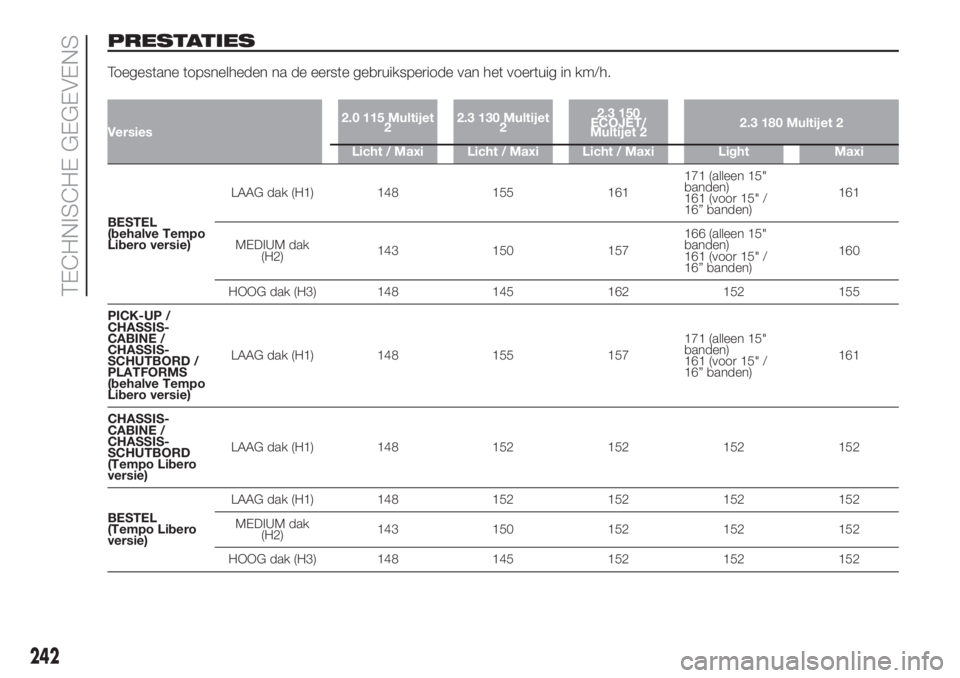

PRESTATIES
Toegestane topsnelheden na de eerste gebruiksperiode van het voertuig in km/h.
Versies2.0 115 Multijet
22.3 130 Multijet
22.3 150
ECOJET/
Multijet 22.3 180 Multijet 2
Licht / Maxi Licht / Maxi Licht / Maxi Light Maxi
BESTEL
(behalve Tempo
Libero versie)LAAG dak (H1) 148 155 161171 (alleen 15"
banden)
161 (voor 15" /
16” banden)161
MEDIUM dak
(H2)143 150 157166 (alleen 15"
banden)
161 (voor 15" /
16” banden)160
HOOG dak (H3) 148 145 162 152 155
PICK-UP /
CHASSIS-
CABINE /
CHASSIS-
SCHUTBORD /
PLATFORMS
(behalve Tempo
Libero versie)LAAG dak (H1) 148 155 157171 (alleen 15"
banden)
161 (voor 15" /
16” banden)161
CHASSIS-
CABINE /
CHASSIS-
SCHUTBORD
(Tempo Libero
versie)LAAG dak (H1) 148 152 152 152 152
BESTEL
(Tempo Libero
versie)LAAG dak (H1) 148 152 152 152 152
MEDIUM dak
(H2)143 150 152 152 152
HOOG dak (H3) 148 145 152 152 152
242
TECHNISCHE GEGEVENS

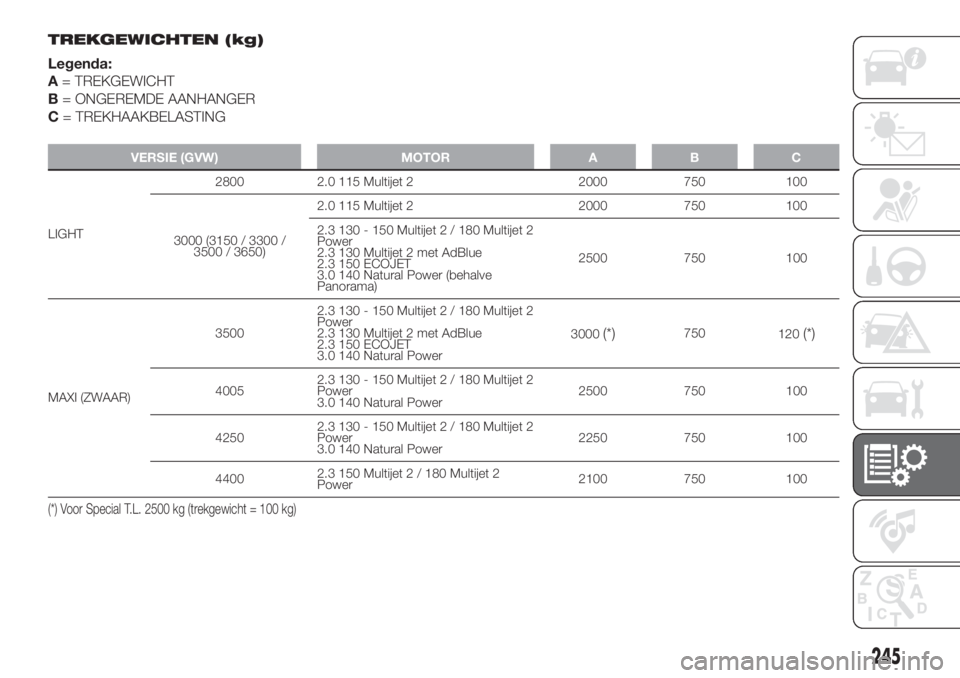

TREKGEWICHTEN (kg)
Legenda:
A= TREKGEWICHT
B= ONGEREMDE AANHANGER
C= TREKHAAKBELASTING
VERSIE (GVW) MOTOR A B C
LIGHT2800 2.0 115 Multijet 2 2000 750 100
3000 (3150 / 3300 /
3500 / 3650)2.0 115 Multijet 2 2000 750 100
2.3 130 - 150 Multijet 2 / 180 Multijet 2
Power
2.3 130 Multijet 2 met AdBlue
2.3 150 ECOJET
3.0 140 Natural Power (behalve
Panorama)2500 750 100
MAXI (ZWAAR)35002.3 130 - 150 Multijet 2 / 180 Multijet 2
Power
2.3 130 Multijet 2 met AdBlue
2.3 150 ECOJET
3.0 140 Natural Power3000
(*)750
120(*)
40052.3 130 - 150 Multijet 2 / 180 Multijet 2
Power
3.0 140 Natural Power2500 750 100
42502.3 130 - 150 Multijet 2 / 180 Multijet 2
Power
3.0 140 Natural Power2250 750 100
44002.3 150 Multijet 2 / 180 Multijet 2
Power2100 750 100
(*) Voor Special T.L. 2500 kg (trekgewicht = 100 kg)
245

BRANDSTOFVERBRUIK
De gegevens over het brandstofverbruik die vermeld zijn in onderstaande tabellen zijn bepaald op basis van de
typegoedkeuringstests in overeenstemming met specifieke Europese Richtlijnen.
Deze verbruikswaarden verwijzen naar basisvoertuigen zonder opties.
De volgende procedures worden gebruikt om het brandstofverbruik te meten:
stadscyclus: begint met koude start gevolgd door een gesimuleerde testrit in stadsverkeer;
cyclus op buitenwegen: frequent accelereren in alle versnellingen, waarbij een testrit op buitenwegen wordt gesimuleerd: de
snelheid varieert tussen 0 en 120 km/h;
gecombineerd brandstofverbruik: hierbij telt de waarde van de stadscyclus voor 37% en de cyclus op buitenwegen voor
63% mee.
BELANGRIJK Het type route, verkeerssituatie, weersomstandigheden, rijstijl, algemene conditie van het voertuig,
uitrustingsniveau/accessoires, gebruik van de airconditioning, lading van het voertuig, imperiaal op het dak en andere situaties
die de aerodynamica of luchtweerstand kunnen beïnvloeden, leiden tot andere verbruikscijfers dan de hier vermelde cijfers.
Brandstofverbruik volgens de geldende Europese richtlijn (liter/100 km)
2.0 115 Multijet 2
VersieVerbruik(*)Verbruik
Stadsverkeer Buiten de stad Gecombineerd
Light / Tempo Libero 1700 6,1 5,3 5,6
Light / Tempo Libero 1810 6,3 5,5 5,8
Light / Tempo Libero 1930 6,3 5,7 5,9
Light / Tempo Libero 2040 6,6 5,9 6,2
Light / Tempo Libero 2150 6,7 6,1 6,3
(*) Effectief vermogen
255

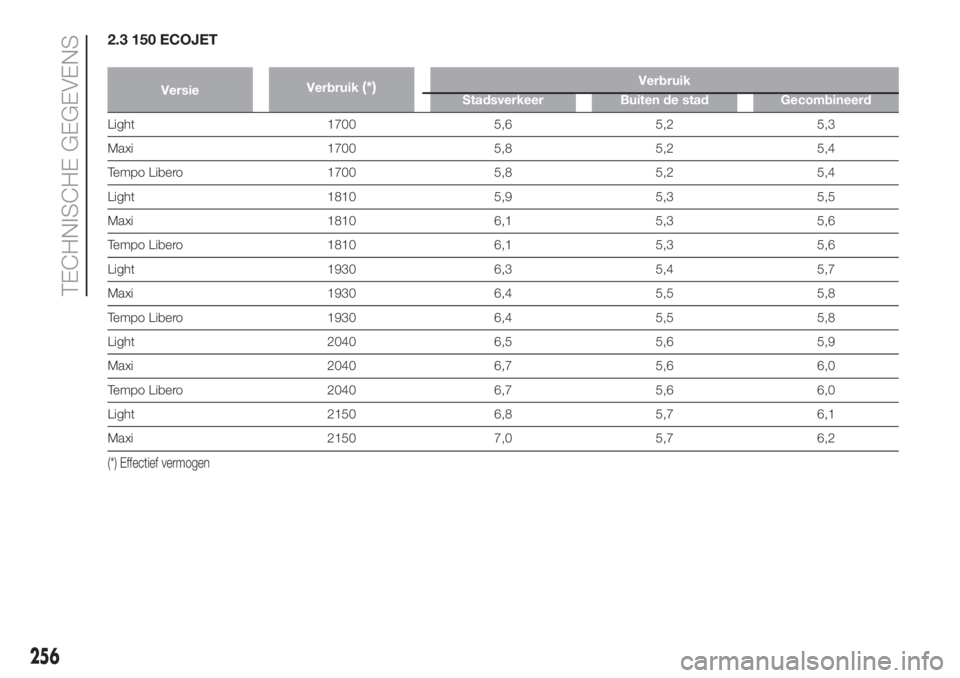

2.3 150 ECOJET
VersieVerbruik(*)Verbruik
Stadsverkeer Buiten de stad Gecombineerd
Light 1700 5,6 5,2 5,3
Maxi 1700 5,8 5,2 5,4
Tempo Libero 1700 5,8 5,2 5,4
Light 1810 5,9 5,3 5,5
Maxi 1810 6,1 5,3 5,6
Tempo Libero 1810 6,1 5,3 5,6
Light 1930 6,3 5,4 5,7
Maxi 1930 6,4 5,5 5,8
Tempo Libero 1930 6,4 5,5 5,8
Light 2040 6,5 5,6 5,9
Maxi 2040 6,7 5,6 6,0
Tempo Libero 2040 6,7 5,6 6,0
Light 2150 6,8 5,7 6,1
Maxi 2150 7,0 5,7 6,2
(*) Effectief vermogen
256
TECHNISCHE GEGEVENS

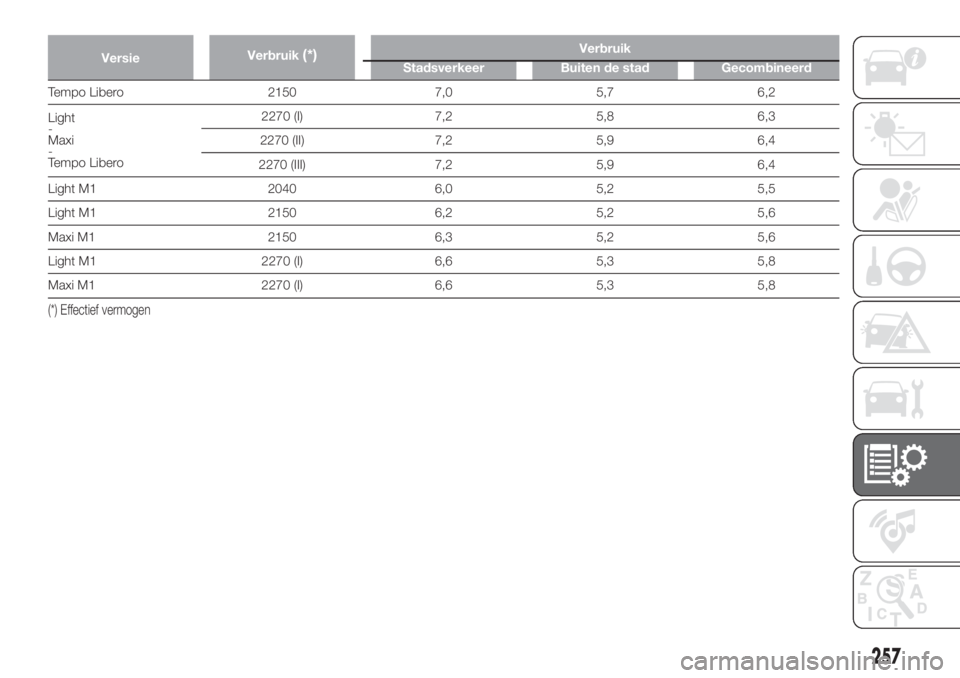

VersieVerbruik(*)Verbruik
Stadsverkeer Buiten de stad Gecombineerd
Tempo Libero 2150 7,0 5,7 6,2
Light
-
Maxi
-
Tempo Libero2270 (I) 7,2 5,8 6,3
2270 (II) 7,2 5,9 6,4
2270 (III) 7,2 5,9 6,4
Light M1 2040 6,0 5,2 5,5
Light M1 2150 6,2 5,2 5,6
Maxi M1 2150 6,3 5,2 5,6
Light M1 2270 (I) 6,6 5,3 5,8
Maxi M1 2270 (I) 6,6 5,3 5,8
(*) Effectief vermogen
257

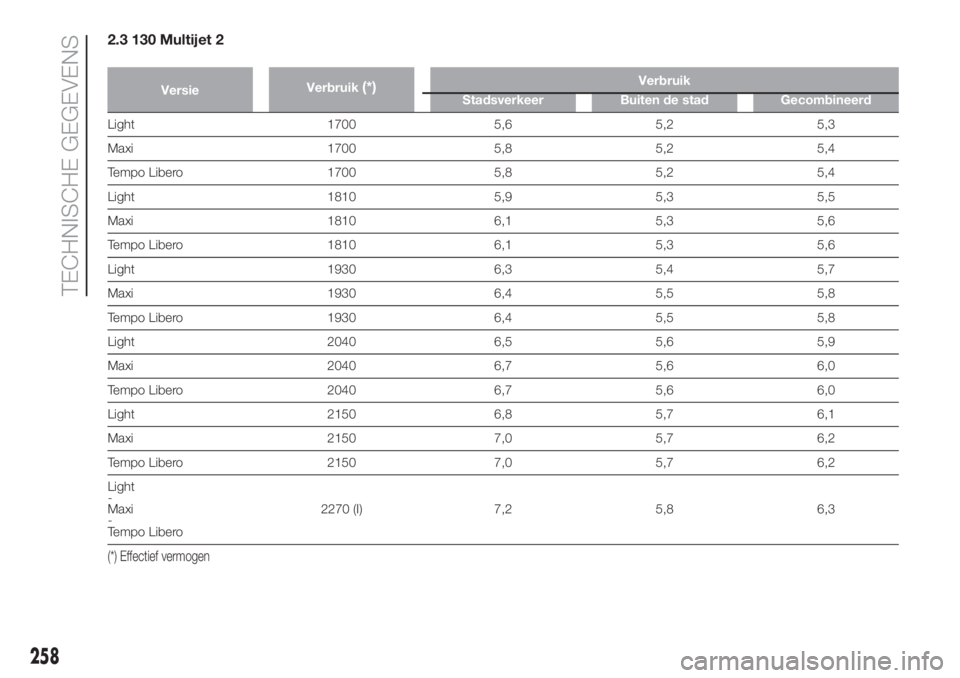

2.3 130 Multijet 2
VersieVerbruik(*)Verbruik
Stadsverkeer Buiten de stad Gecombineerd
Light 1700 5,6 5,2 5,3
Maxi 1700 5,8 5,2 5,4
Tempo Libero 1700 5,8 5,2 5,4
Light 1810 5,9 5,3 5,5
Maxi 1810 6,1 5,3 5,6
Tempo Libero 1810 6,1 5,3 5,6
Light 1930 6,3 5,4 5,7
Maxi 1930 6,4 5,5 5,8
Tempo Libero 1930 6,4 5,5 5,8
Light 2040 6,5 5,6 5,9
Maxi 2040 6,7 5,6 6,0
Tempo Libero 2040 6,7 5,6 6,0
Light 2150 6,8 5,7 6,1
Maxi 2150 7,0 5,7 6,2
Tempo Libero 2150 7,0 5,7 6,2
Light
-
Maxi
-
Tempo Libero2270 (I) 7,2 5,8 6,3
(*) Effectief vermogen
258
TECHNISCHE GEGEVENS

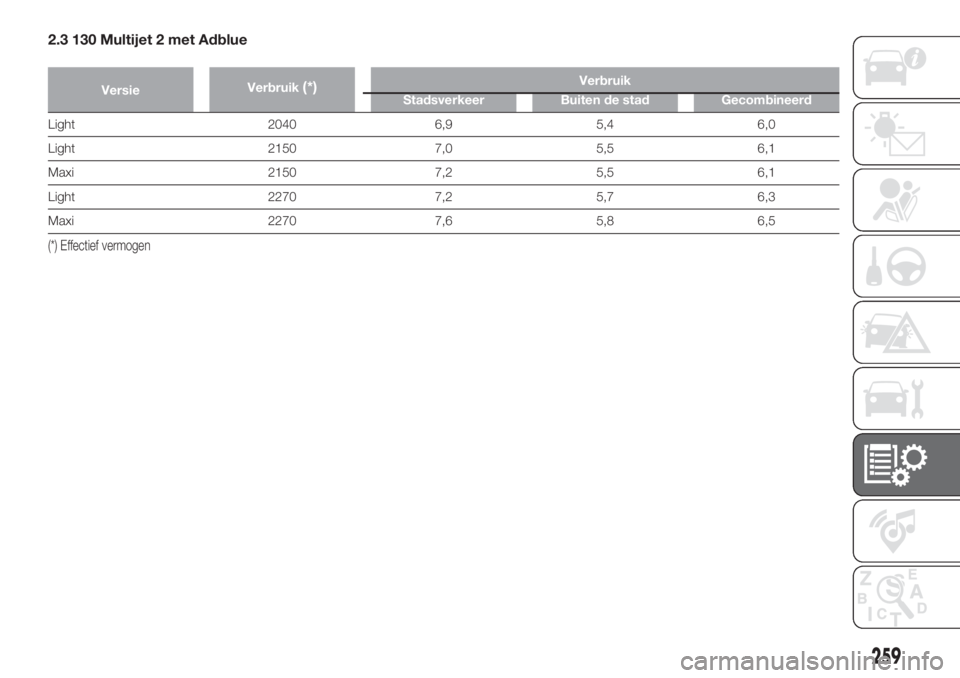

2.3 130 Multijet 2 met Adblue
VersieVerbruik(*)Verbruik
Stadsverkeer Buiten de stad Gecombineerd
Light 2040 6,9 5,4 6,0
Light 2150 7,0 5,5 6,1
Maxi 2150 7,2 5,5 6,1
Light 2270 7,2 5,7 6,3
Maxi 2270 7,6 5,8 6,5
(*) Effectief vermogen
