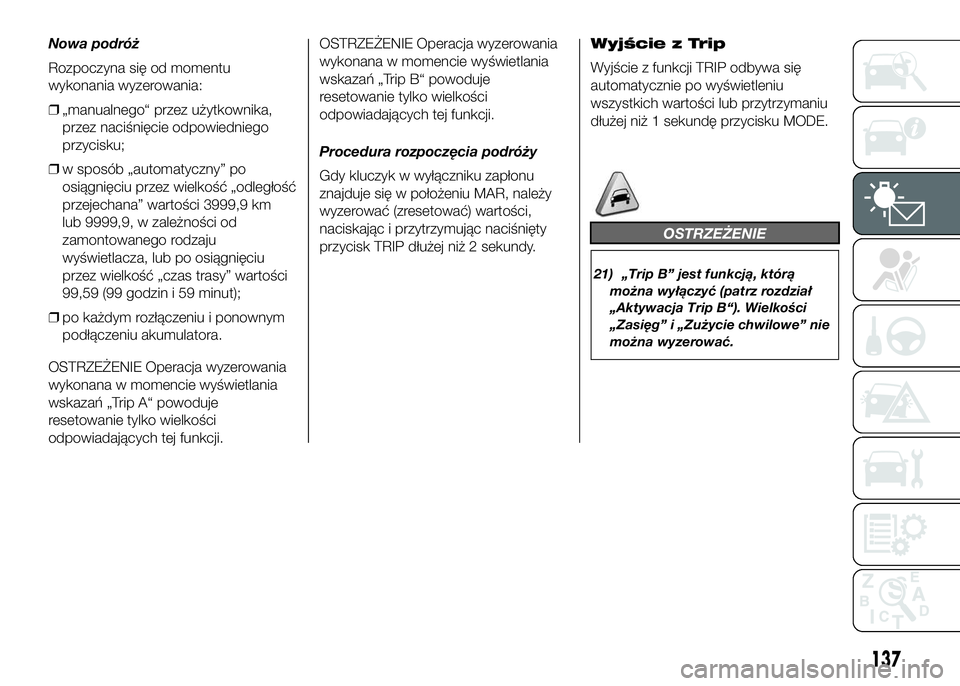

Nowa podróż
Rozpoczyna się od momentu
wykonania wyzerowania:
❒„manualnego“ przez użytkownika,
przez naciśnięcie odpowiedniego
przycisku;
❒w sposób „automatyczny” po
osiągnięciu przez wielkość „odległość
przejechana” wartości 3999,9 km
lub 9999,9, w zależności od
zamontowanego rodzaju
wyświetlacza, lub po osiągnięciu
przez wielkość „czas trasy” wartości
99,59 (99 godzin i 59 minut);
❒po każdym rozłączeniu i ponownym
podłączeniu akumulatora.
OSTRZEŻENIE Operacja wyzerowania
wykonana w momencie wyświetlania
wskazań „Trip A“ powoduje
resetowanie tylko wielkości
odpowiadających tej funkcji.OSTRZEŻENIE Operacja wyzerowania
wykonana w momencie wyświetlania
wskazań „Trip B“ powoduje
resetowanie tylko wielkości
odpowiadających tej funkcji.
Procedura rozpoczęcia podróży
Gdy kluczyk w wyłączniku zapłonu
znajduje się w położeniu MAR, należy
wyzerować (zresetować) wartości,
naciskając i przytrzymując naciśnięty
przycisk TRIP dłużej niż 2 sekundy.Wyjście z Trip
Wyjście z funkcji TRIP odbywa się
automatycznie po wyświetleniu
wszystkich wartości lub przytrzymaniu
dłużej niż 1 sekundę przycisku MODE.
OSTRZEŻENIE
21) „Trip B” jest funkcją, którą
można wyłączyć (patrz rozdział
„Aktywacja Trip B“). Wielkości
„Zasięg” i „Zużycie chwilowe” nie
można wyzerować.
137

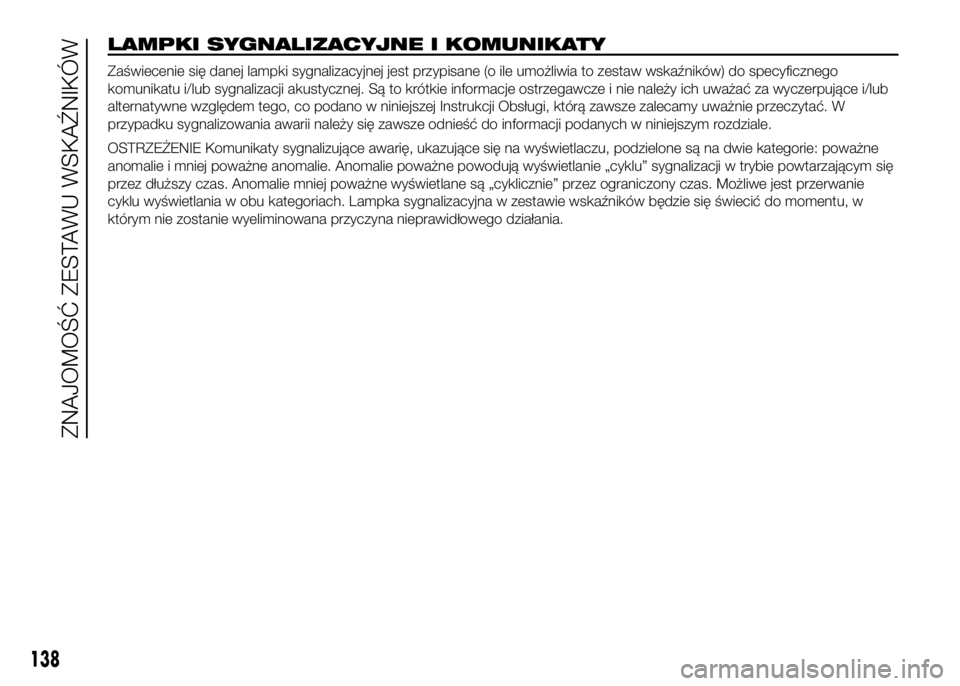

LAMPKI SYGNALIZACYJNE I KOMUNIKATY
Zaświecenie się danej lampki sygnalizacyjnej jest przypisane (o ile umożliwia to zestaw wskaźników) do specyficznego
komunikatu i/lub sygnalizacji akustycznej. Są to krótkie informacje ostrzegawcze i nie należy ich uważać za wyczerpujące i/lub
alternatywne względem tego, co podano w niniejszej Instrukcji Obsługi, którą zawsze zalecamy uważnie przeczytać. W
przypadku sygnalizowania awarii należy się zawsze odnieść do informacji podanych w niniejszym rozdziale.
OSTRZEŻENIE Komunikaty sygnalizujące awarię, ukazujące się na wyświetlaczu, podzielone są na dwie kategorie: poważne
anomalie i mniej poważne anomalie. Anomalie poważne powodują wyświetlanie „cyklu” sygnalizacji w trybie powtarzającym się
przez dłuższy czas. Anomalie mniej poważne wyświetlane są „cyklicznie” przez ograniczony czas. Możliwe jest przerwanie
cyklu wyświetlania w obu kategoriach. Lampka sygnalizacyjna w zestawie wskaźników będzie się świecić do momentu, w
którym nie zostanie wyeliminowana przyczyna nieprawidłowego działania.
138
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW

Lampki
sygnalizacyjne w
zestawie
wskaźnikówCo oznacza Co robić

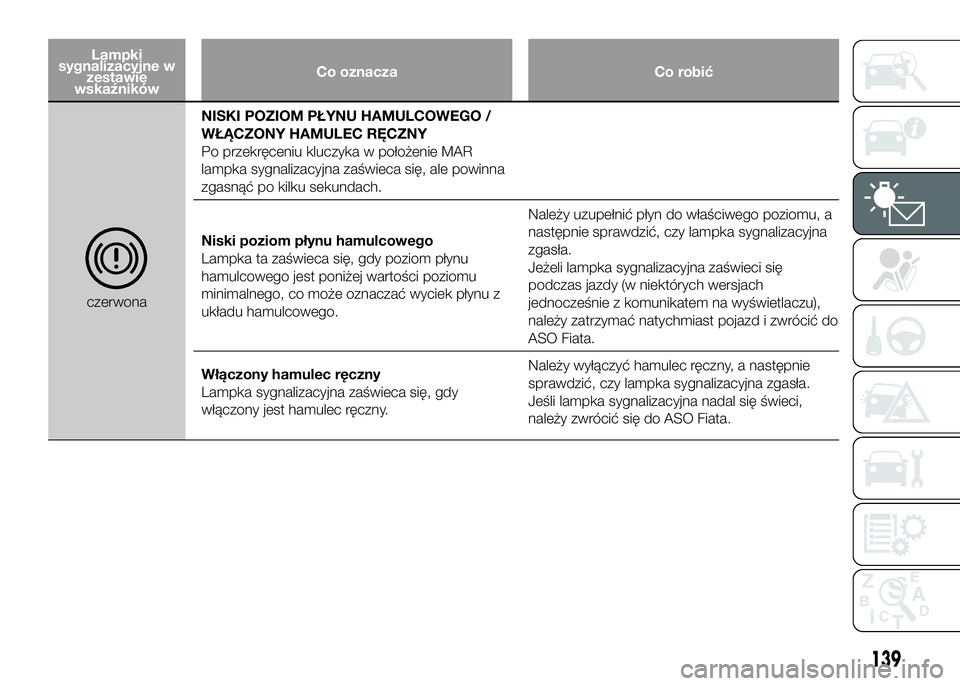

czerwonaNISKI POZIOM PŁYNU HAMULCOWEGO /
WŁĄCZONY HAMULEC RĘCZNY
Po przekręceniu kluczyka w położenie MAR
lampka sygnalizacyjna zaświeca się, ale powinna
zgasnąć po kilku sekundach.
Niski poziom płynu hamulcowego
Lampka ta zaświeca się, gdy poziom płynu
hamulcowego jest poniżej wartości poziomu
minimalnego, co może oznaczać wyciek płynu z
układu hamulcowego.Należy uzupełnić płyn do właściwego poziomu, a
następnie sprawdzić, czy lampka sygnalizacyjna
zgasła.
Jeżeli lampka sygnalizacyjna zaświeci się
podczas jazdy (w niektórych wersjach
jednocześnie z komunikatem na wyświetlaczu),
należy zatrzymać natychmiast pojazd i zwrócić do
ASO Fiata.
Włączony hamulec ręczny
Lampka sygnalizacyjna zaświeca się, gdy
włączony jest hamulec ręczny.Należy wyłączyć hamulec ręczny, a następnie
sprawdzić, czy lampka sygnalizacyjna zgasła.
Jeśli lampka sygnalizacyjna nadal się świeci,
należy zwrócić się do ASO Fiata.
139

Lampki
sygnalizacyjne w
zestawie
wskaźnikówCo oznacza Co robić
czerwona
żółto-pomarańczowa

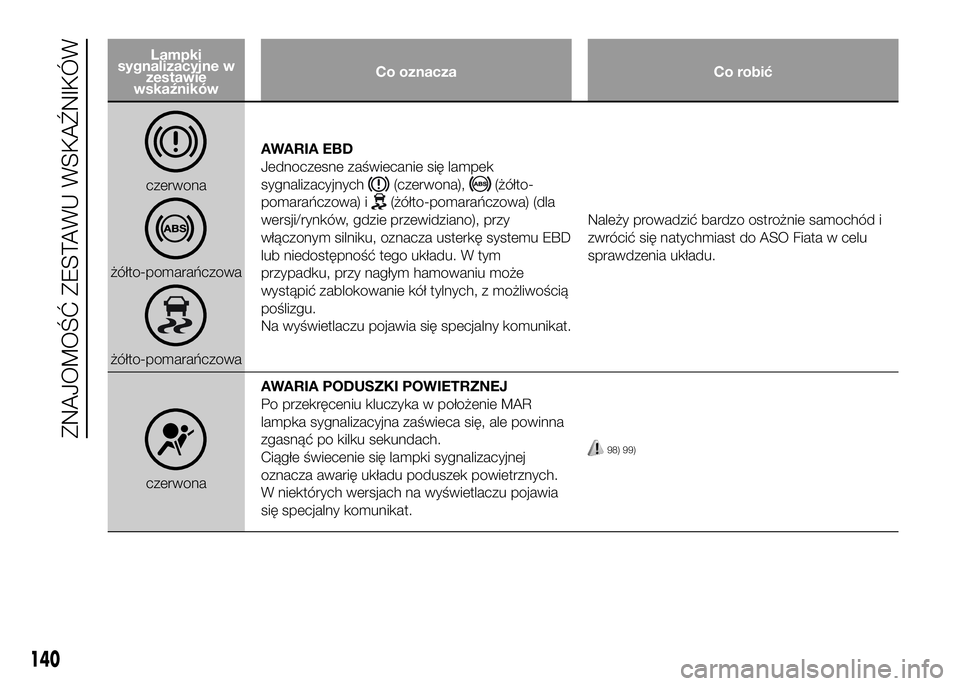

żółto-pomarańczowaAWARIA EBD
Jednoczesne zaświecanie się lampek
sygnalizacyjnych
(czerwona),(żółto-
pomarańczowa) i
(żółto-pomarańczowa) (dla
wersji/rynków, gdzie przewidziano), przy
włączonym silniku, oznacza usterkę systemu EBD
lub niedostępność tego układu. W tym
przypadku, przy nagłym hamowaniu może
wystąpić zablokowanie kół tylnych, z możliwością
poślizgu.
Na wyświetlaczu pojawia się specjalny komunikat.Należy prowadzić bardzo ostrożnie samochód i
zwrócić się natychmiast do ASO Fiata w celu
sprawdzenia układu.
czerwonaAWARIA PODUSZKI POWIETRZNEJ
Po przekręceniu kluczyka w położenie MAR
lampka sygnalizacyjna zaświeca się, ale powinna
zgasnąć po kilku sekundach.
Ciągłe świecenie się lampki sygnalizacyjnej
oznacza awarię układu poduszek powietrznych.
W niektórych wersjach na wyświetlaczu pojawia
się specjalny komunikat.
98) 99)
140
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW

Lampki
sygnalizacyjne w
zestawie
wskaźnikówCo oznacza Co robić

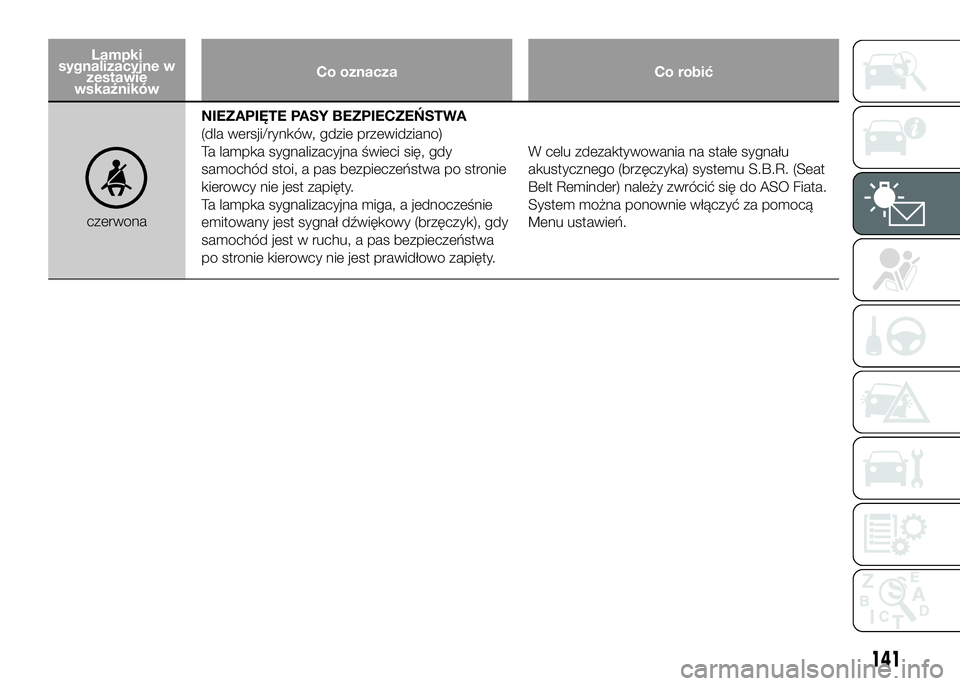

czerwonaNIEZAPIĘTE PASY BEZPIECZEŃSTWA
(dla wersji/rynków, gdzie przewidziano)
Ta lampka sygnalizacyjna świeci się, gdy
samochód stoi, a pas bezpieczeństwa po stronie
kierowcy nie jest zapięty.
Ta lampka sygnalizacyjna miga, a jednocześnie
emitowany jest sygnał dźwiękowy (brzęczyk), gdy
samochód jest w ruchu, a pas bezpieczeństwa
po stronie kierowcy nie jest prawidłowo zapięty.W celu zdezaktywowania na stałe sygnału
akustycznego (brzęczyka) systemu S.B.R. (Seat
Belt Reminder) należy zwrócić się do ASO Fiata.
System można ponownie włączyć za pomocą
Menu ustawień.
141

Lampki
sygnalizacyjne na
wyświetlaczuCo oznacza Co robić

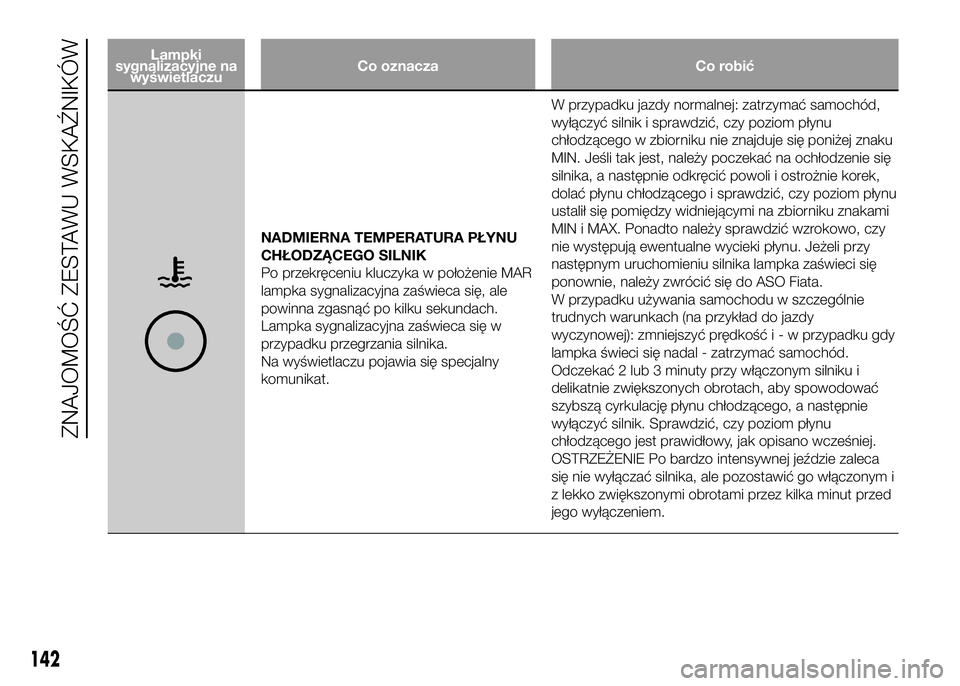

NADMIERNA TEMPERATURA PŁYNU
CHŁODZĄCEGO SILNIK
Po przekręceniu kluczyka w położenie MAR
lampka sygnalizacyjna zaświeca się, ale
powinna zgasnąć po kilku sekundach.
Lampka sygnalizacyjna zaświeca się w
przypadku przegrzania silnika.
Na wyświetlaczu pojawia się specjalny
komunikat.W przypadku jazdy normalnej: zatrzymać samochód,
wyłączyć silnik i sprawdzić, czy poziom płynu
chłodzącego w zbiorniku nie znajduje się poniżej znaku
MIN. Jeśli tak jest, należy poczekać na ochłodzenie się
silnika, a następnie odkręcić powoli i ostrożnie korek,
dolać płynu chłodzącego i sprawdzić, czy poziom płynu
ustalił się pomiędzy widniejącymi na zbiorniku znakami
MIN i MAX. Ponadto należy sprawdzić wzrokowo, czy
nie występują ewentualne wycieki płynu. Jeżeli przy
następnym uruchomieniu silnika lampka zaświeci się
ponownie, należy zwrócić się do ASO Fiata.
W przypadku używania samochodu w szczególnie
trudnych warunkach (na przykład do jazdy
wyczynowej): zmniejszyć prędkośći-wprzypadku gdy
lampka świeci się nadal - zatrzymać samochód.
Odczekać 2 lub 3 minuty przy włączonym silniku i
delikatnie zwiększonych obrotach, aby spowodować
szybszą cyrkulację płynu chłodzącego, a następnie
wyłączyć silnik. Sprawdzić, czy poziom płynu
chłodzącego jest prawidłowy, jak opisano wcześniej.
OSTRZEŻENIE Po bardzo intensywnej jeździe zaleca
się nie wyłączać silnika, ale pozostawić go włączonym i
z lekko zwiększonymi obrotami przez kilka minut przed
jego wyłączeniem.
142
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW

Lampki
sygnalizacyjne na
wyświetlaczuCo oznacza Co robić

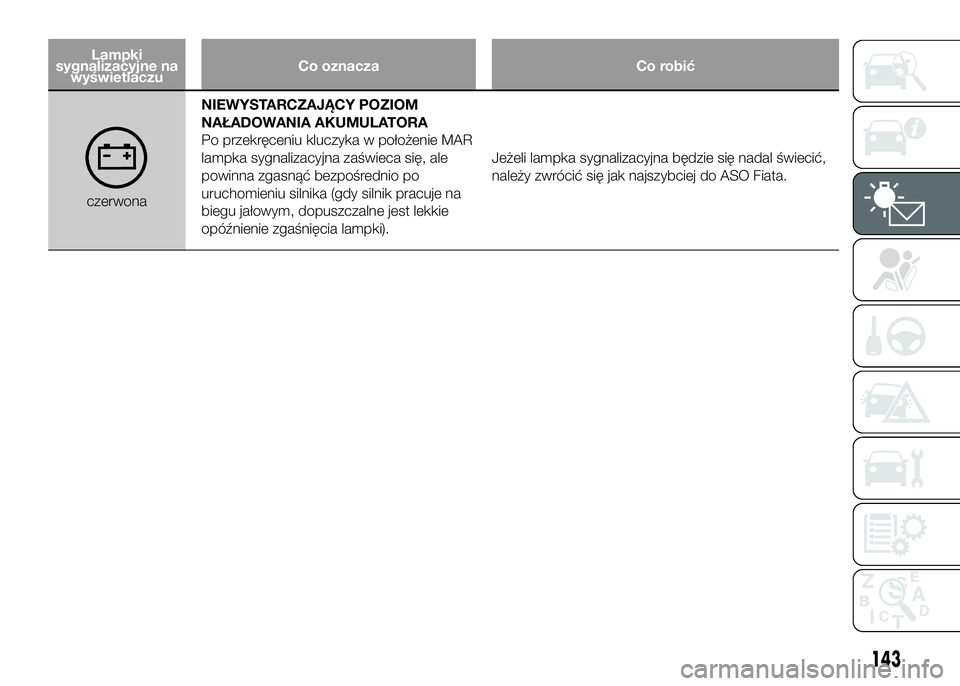

czerwonaNIEWYSTARCZAJĄCY POZIOM
NAŁADOWANIA AKUMULATORA
Po przekręceniu kluczyka w położenie MAR
lampka sygnalizacyjna zaświeca się, ale
powinna zgasnąć bezpośrednio po
uruchomieniu silnika (gdy silnik pracuje na
biegu jałowym, dopuszczalne jest lekkie
opóźnienie zgaśnięcia lampki).Jeżeli lampka sygnalizacyjna będzie się nadal świecić,
należy zwrócić się jak najszybciej do ASO Fiata.
143

Lampki
sygnalizacyjne na
wyświetlaczuCo oznacza Co robić

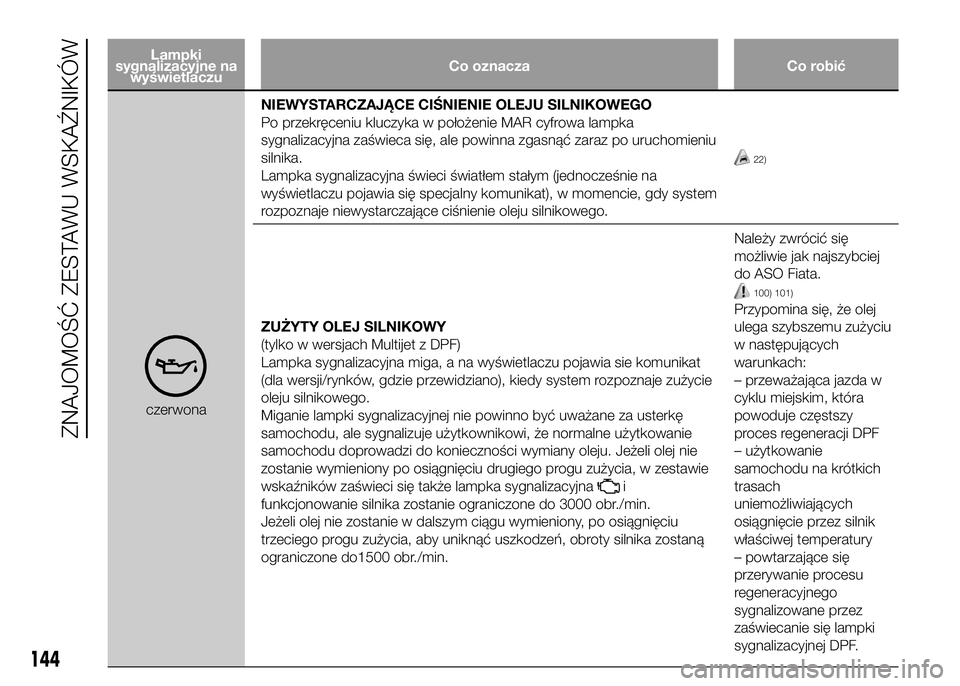

czerwonaNIEWYSTARCZAJĄCE CIŚNIENIE OLEJU SILNIKOWEGO
Po przekręceniu kluczyka w położenie MAR cyfrowa lampka
sygnalizacyjna zaświeca się, ale powinna zgasnąć zaraz po uruchomieniu
silnika.
Lampka sygnalizacyjna świeci światłem stałym (jednocześnie na
wyświetlaczu pojawia się specjalny komunikat), w momencie, gdy system
rozpoznaje niewystarczające ciśnienie oleju silnikowego.
22)
ZUŻYTY OLEJ SILNIKOWY
(tylko w wersjach Multijet z DPF)
Lampka sygnalizacyjna miga, a na wyświetlaczu pojawia sie komunikat
(dla wersji/rynków, gdzie przewidziano), kiedy system rozpoznaje zużycie
oleju silnikowego.
Miganie lampki sygnalizacyjnej nie powinno być uważane za usterkę
samochodu, ale sygnalizuje użytkownikowi, że normalne użytkowanie
samochodu doprowadzi do konieczności wymiany oleju. Jeżeli olej nie
zostanie wymieniony po osiągnięciu drugiego progu zużycia, w zestawie
wskaźników zaświeci się także lampka sygnalizacyjna
i
funkcjonowanie silnika zostanie ograniczone do 3000 obr./min.
Jeżeli olej nie zostanie w dalszym ciągu wymieniony, po osiągnięciu
trzeciego progu zużycia, aby uniknąć uszkodzeń, obroty silnika zostaną
ograniczone do1500 obr./min.Należy zwrócić się
możliwie jak najszybciej
do ASO Fiata.
100) 101)
Przypomina się, że olej
ulega szybszemu zużyciu
w następujących
warunkach:
– przeważająca jazda w
cyklu miejskim, która
powoduje częstszy
proces regeneracji DPF
– użytkowanie
samochodu na krótkich
trasach
uniemożliwiających
osiągnięcie przez silnik
właściwej temperatury
– powtarzające się
przerywanie procesu
regeneracyjnego
sygnalizowane przez
zaświecanie się lampki
sygnalizacyjnej DPF.
144
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW

Lampki
sygnalizacyjne na
wyświetlaczuCo oznacza Co robić

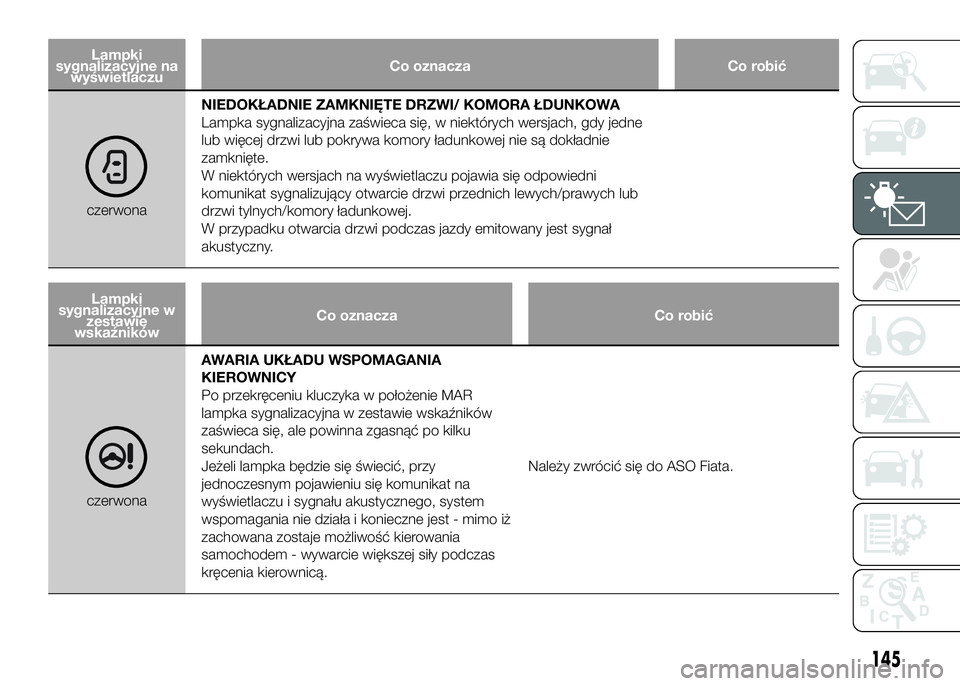

czerwonaNIEDOKŁADNIE ZAMKNIĘTE DRZWI/ KOMORA ŁDUNKOWA
Lampka sygnalizacyjna zaświeca się, w niektórych wersjach, gdy jedne
lub więcej drzwi lub pokrywa komory ładunkowej nie są dokładnie
zamknięte.
W niektórych wersjach na wyświetlaczu pojawia się odpowiedni
komunikat sygnalizujący otwarcie drzwi przednich lewych/prawych lub
drzwi tylnych/komory ładunkowej.
W przypadku otwarcia drzwi podczas jazdy emitowany jest sygnał
akustyczny.
Lampki
sygnalizacyjne w
zestawie
wskaźnikówCo oznacza Co robić
czerwonaAWARIA UKŁADU WSPOMAGANIA
KIEROWNICY
Po przekręceniu kluczyka w położenie MAR
lampka sygnalizacyjna w zestawie wskaźników
zaświeca się, ale powinna zgasnąć po kilku
sekundach.
Jeżeli lampka będzie się świecić, przy
jednoczesnym pojawieniu się komunikat na
wyświetlaczu i sygnału akustycznego, system
wspomagania nie działa i konieczne jest - mimo iż
zachowana zostaje możliwość kierowania
samochodem - wywarcie większej siły podczas
kręcenia kierownicą.Należy zwrócić się do ASO Fiata.
145

Lampki
sygnalizacyjne w
zestawie
wskaźnikówCo oznacza Co robić
czerwonaAWARIA ZAWIESZEŃ
SAMOPOZIOMUJĄCYCH
(dla wersji/rynków, gdzie przewidziano)
Po przekręceniu kluczyka w położenie MAR
lampka sygnalizacyjna zaświeca się, ale powinna
zgasnąć po kilku sekundach.
Zaświecenie się lampki oznacza awarię systemu
zawieszeń samopoziomujących.
146
