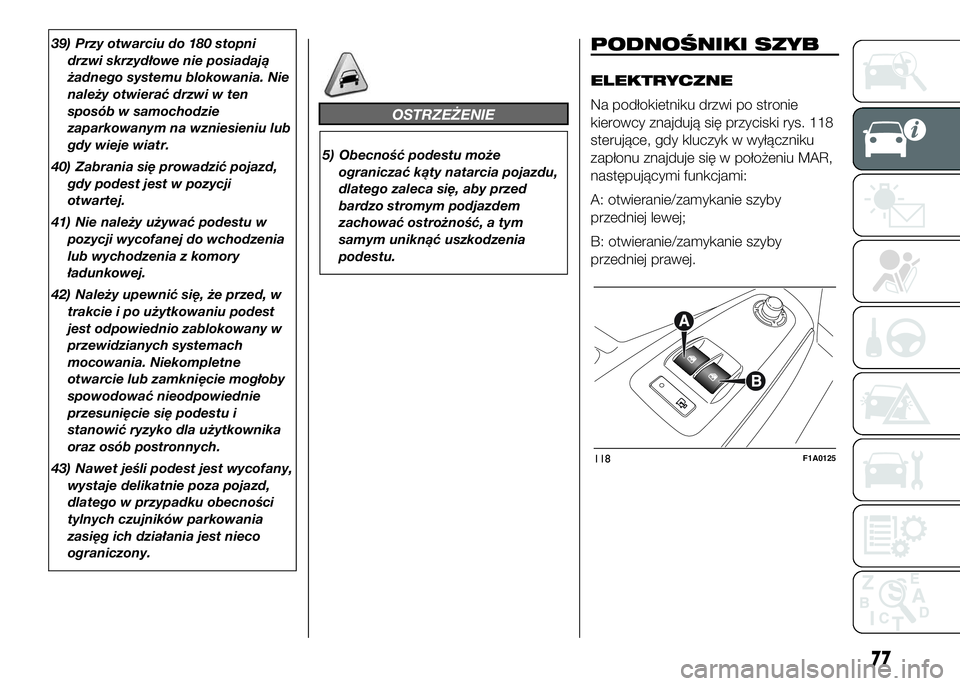

39) Przy otwarciu do 180 stopni
drzwi skrzydłowe nie posiadają
żadnego systemu blokowania. Nie
należy otwierać drzwi w ten
sposób w samochodzie
zaparkowanym na wzniesieniu lub
gdy wieje wiatr.
40) Zabrania się prowadzić pojazd,
gdy podest jest w pozycji
otwartej.
41) Nie należy używać podestu w
pozycji wycofanej do wchodzenia
lub wychodzenia z komory
ładunkowej.
42) Należy upewnić się, że przed, w
trakcie i po użytkowaniu podest
jest odpowiednio zablokowany w
przewidzianych systemach
mocowania. Niekompletne
otwarcie lub zamknięcie mogłoby
spowodować nieodpowiednie
przesunięcie się podestu i
stanowić ryzyko dla użytkownika
oraz osób postronnych.
43) Nawet jeśli podest jest wycofany,
wystaje delikatnie poza pojazd,
dlatego w przypadku obecności
tylnych czujników parkowania
zasięg ich działania jest nieco
ograniczony.
OSTRZEŻENIE
5) Obecność podestu może
ograniczać kąty natarcia pojazdu,
dlatego zaleca się, aby przed
bardzo stromym podjazdem
zachować ostrożność, a tym
samym uniknąć uszkodzenia
podestu.
PODNOŚNIKI SZYB
ELEKTRYCZNE
Na podłokietniku drzwi po stronie
kierowcy znajdują się przyciski rys. 118
sterujące, gdy kluczyk w wyłączniku
zapłonu znajduje się w położeniu MAR,
następującymi funkcjami:
A: otwieranie/zamykanie szyby
przedniej lewej;
B: otwieranie/zamykanie szyby
przedniej prawej.
118F1A0125
77

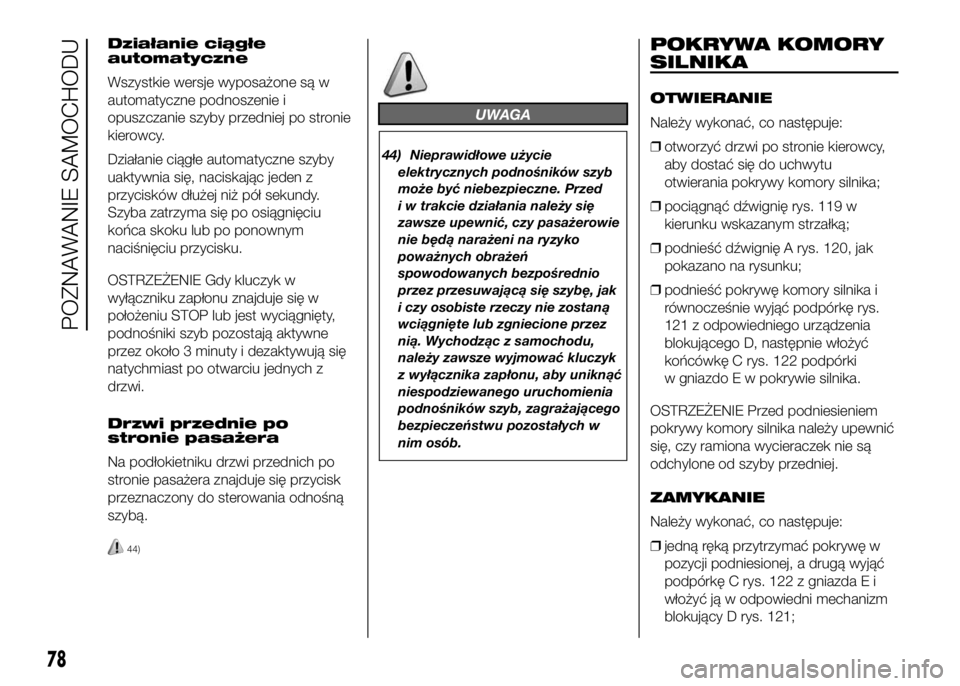

Działanie ciągłe
automatyczne
Wszystkie wersje wyposażone są w
automatyczne podnoszenie i
opuszczanie szyby przedniej po stronie
kierowcy.
Działanie ciągłe automatyczne szyby
uaktywnia się, naciskając jeden z
przycisków dłużej niż pół sekundy.
Szyba zatrzyma się po osiągnięciu
końca skoku lub po ponownym
naciśnięciu przycisku.
OSTRZEŻENIE Gdy kluczyk w
wyłączniku zapłonu znajduje się w
położeniu STOP lub jest wyciągnięty,
podnośniki szyb pozostają aktywne
przez około 3 minuty i dezaktywują się
natychmiast po otwarciu jednych z
drzwi.
Drzwi przednie po
stronie pasażera
Na podłokietniku drzwi przednich po
stronie pasażera znajduje się przycisk
przeznaczony do sterowania odnośną
szybą.
44)
UWAGA
44) Nieprawidłowe użycie
elektrycznych podnośników szyb
może być niebezpieczne. Przed
i w trakcie działania należy się
zawsze upewnić, czy pasażerowie
nie będą narażeni na ryzyko
poważnych obrażeń
spowodowanych bezpośrednio
przez przesuwającą się szybę, jak
i czy osobiste rzeczy nie zostaną
wciągnięte lub zgniecione przez
nią. Wychodząc z samochodu,
należy zawsze wyjmować kluczyk
z wyłącznika zapłonu, aby uniknąć
niespodziewanego uruchomienia
podnośników szyb, zagrażającego
bezpieczeństwu pozostałych w
nim osób.
POKRYWA KOMORY
SILNIKA
OTWIERANIE
Należy wykonać, co następuje:
❒otworzyć drzwi po stronie kierowcy,
aby dostać się do uchwytu
otwierania pokrywy komory silnika;
❒pociągnąć dźwignię rys. 119 w
kierunku wskazanym strzałką;
❒podnieść dźwignię A rys. 120, jak
pokazano na rysunku;
❒podnieść pokrywę komory silnika i
równocześnie wyjąć podpórkę rys.
121 z odpowiedniego urządzenia
blokującego D, następnie włożyć
końcówkę C rys. 122 podpórki
w gniazdo E w pokrywie silnika.
OSTRZEŻENIE Przed podniesieniem
pokrywy komory silnika należy upewnić
się, czy ramiona wycieraczek nie są
odchylone od szyby przedniej.
ZAMYKANIE
Należy wykonać, co następuje:
❒jedną ręką przytrzymać pokrywę w
pozycji podniesionej, a drugą wyjąć
podpórkę C rys. 122 z gniazda E i
włożyć ją w odpowiedni mechanizm
blokujący D rys. 121;
78
POZNAWANIE SAMOCHODU

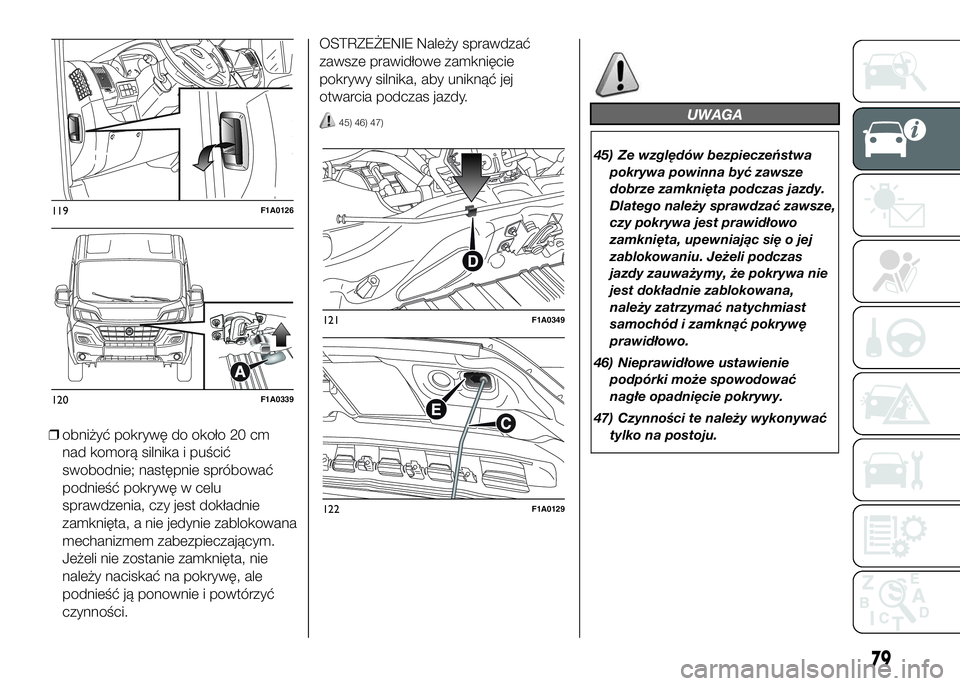

❒obniżyć pokrywę do około 20 cm
nad komorą silnika i puścić
swobodnie; następnie spróbować
podnieść pokrywę w celu
sprawdzenia, czy jest dokładnie
zamknięta, a nie jedynie zablokowana
mechanizmem zabezpieczającym.
Jeżeli nie zostanie zamknięta, nie
należy naciskać na pokrywę, ale
podnieść ją ponownie i powtórzyć
czynności.OSTRZEŻENIE Należy sprawdzać
zawsze prawidłowe zamknięcie
pokrywy silnika, aby uniknąć jej
otwarcia podczas jazdy.
45) 46) 47)UWAGA
45) Ze względów bezpieczeństwa
pokrywa powinna być zawsze
dobrze zamknięta podczas jazdy.
Dlatego należy sprawdzać zawsze,
czy pokrywa jest prawidłowo
zamknięta, upewniając się o jej
zablokowaniu. Jeżeli podczas
jazdy zauważymy, że pokrywa nie
jest dokładnie zablokowana,
należy zatrzymać natychmiast
samochód i zamknąć pokrywę
prawidłowo.
46) Nieprawidłowe ustawienie
podpórki może spowodować
nagłe opadnięcie pokrywy.
47) Czynności te należy wykonywać
tylko na postoju.
119F1A0126
120F1A0339
121F1A0349
122F1A0129
79

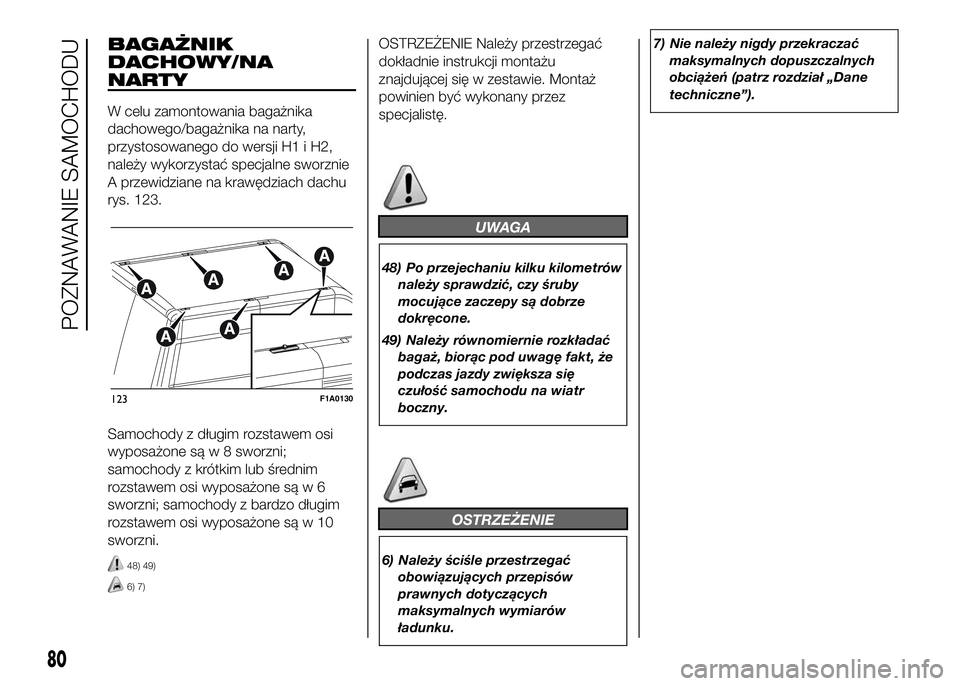

BAGAŻNIK
DACHOWY/NA
NARTY
W celu zamontowania bagażnika
dachowego/bagażnika na narty,
przystosowanego do wersji H1 i H2,
należy wykorzystać specjalne sworznie
A przewidziane na krawędziach dachu
rys. 123.
Samochody z długim rozstawem osi
wyposażone są w 8 sworzni;
samochody z krótkim lub średnim
rozstawem osi wyposażone są w 6
sworzni; samochody z bardzo długim
rozstawem osi wyposażone są w 10
sworzni.
48) 49)
6) 7)
OSTRZEŻENIE Należy przestrzegać
dokładnie instrukcji montażu
znajdującej się w zestawie. Montaż
powinien być wykonany przez
specjalistę.
UWAGA
48) Po przejechaniu kilku kilometrów
należy sprawdzić, czy śruby
mocujące zaczepy są dobrze
dokręcone.
49) Należy równomiernie rozkładać
bagaż, biorąc pod uwagę fakt, że
podczas jazdy zwiększa się
czułość samochodu na wiatr
boczny.
OSTRZEŻENIE
6) Należy ściśle przestrzegać
obowiązujących przepisów
prawnych dotyczących
maksymalnych wymiarów
ładunku.7) Nie należy nigdy przekraczać
maksymalnych dopuszczalnych
obciążeń (patrz rozdział „Dane
techniczne”).
123F1A0130
80
POZNAWANIE SAMOCHODU

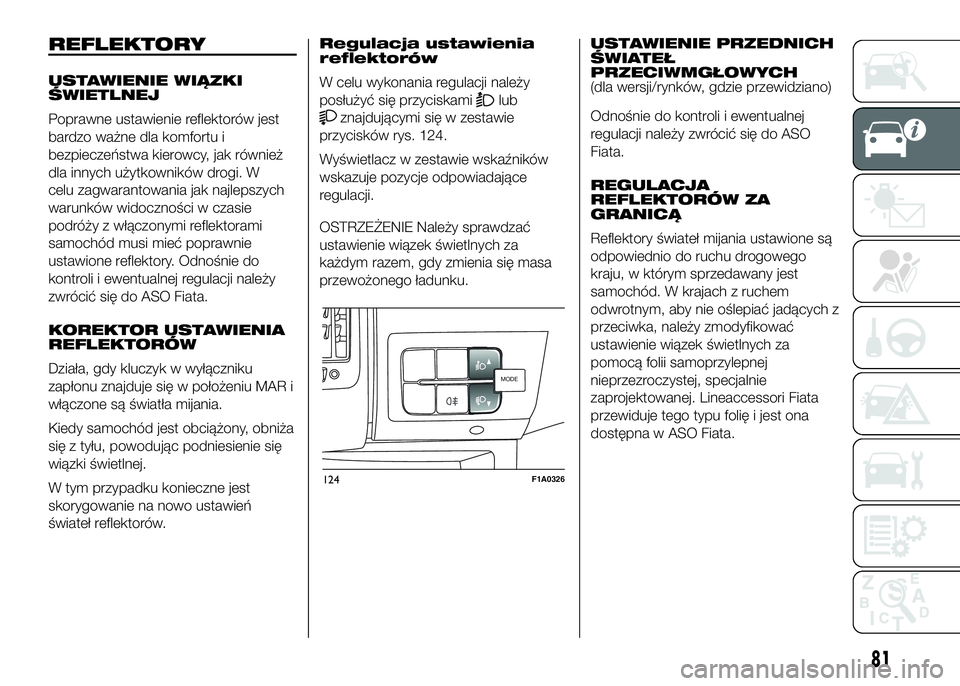

REFLEKTORY
USTAWIENIE WIĄZKI
ŚWIETLNEJ
Poprawne ustawienie reflektorów jest
bardzo ważne dla komfortu i
bezpieczeństwa kierowcy, jak również
dla innych użytkowników drogi. W
celu zagwarantowania jak najlepszych
warunków widoczności w czasie
podróży z włączonymi reflektorami
samochód musi mieć poprawnie
ustawione reflektory. Odnośnie do
kontroli i ewentualnej regulacji należy
zwrócić się do ASO Fiata.
KOREKTOR USTAWIENIA
REFLEKTORÓW
Działa, gdy kluczyk w wyłączniku
zapłonu znajduje się w położeniu MAR i
włączone są światła mijania.
Kiedy samochód jest obciążony, obniża
się z tyłu, powodując podniesienie się
wiązki świetlnej.
W tym przypadku konieczne jest
skorygowanie na nowo ustawień
świateł reflektorów.Regulacja ustawienia
reflektorów
W celu wykonania regulacji należy
posłużyć się przyciskami
lub
znajdującymi się w zestawie
przycisków rys. 124.
Wyświetlacz w zestawie wskaźników
wskazuje pozycje odpowiadające
regulacji.
OSTRZEŻENIE Należy sprawdzać
ustawienie wiązek świetlnych za
każdym razem, gdy zmienia się masa
przewożonego ładunku.USTAWIENIE PRZEDNICH
ŚWIATEŁ
PRZECIWMGŁOWYCH
(dla wersji/rynków, gdzie przewidziano)
Odnośnie do kontroli i ewentualnej
regulacji należy zwrócić się do ASO
Fiata.
REGULACJA
REFLEKTORÓW ZA
GRANICĄ
Reflektory świateł mijania ustawione są
odpowiednio do ruchu drogowego
kraju, w którym sprzedawany jest
samochód. W krajach z ruchem
odwrotnym, aby nie oślepiać jadących z
przeciwka, należy zmodyfikować
ustawienie wiązek świetlnych za
pomocą folii samoprzylepnej
nieprzezroczystej, specjalnie
zaprojektowanej. Lineaccessori Fiata
przewiduje tego typu folię i jest ona
dostępna w ASO Fiata.
MODEMODE
124F1A0326
81

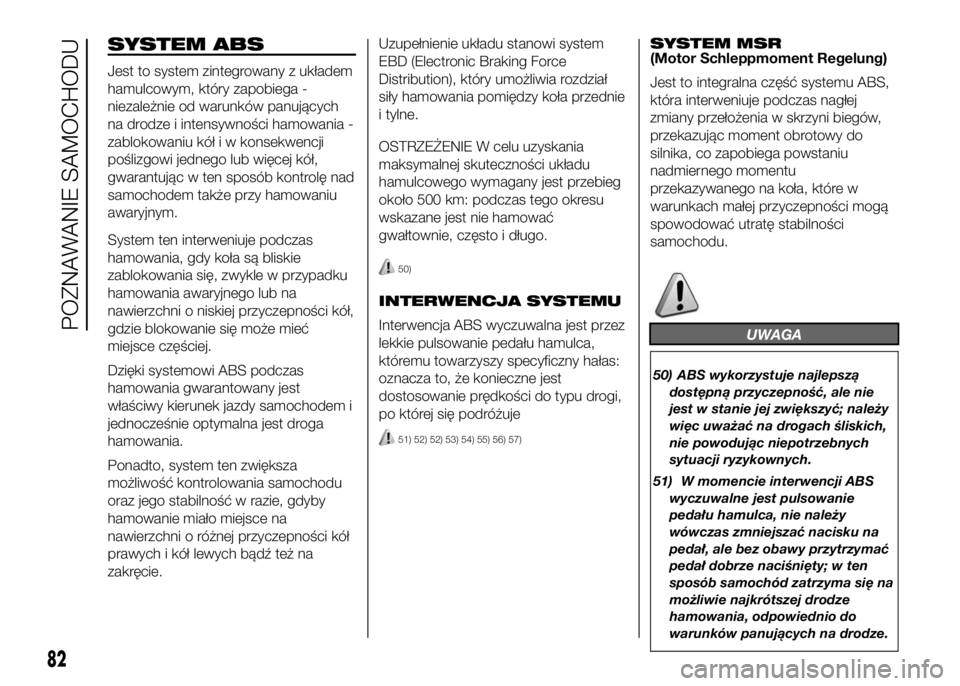

SYSTEM ABS
Jest to system zintegrowany z układem
hamulcowym, który zapobiega -
niezależnie od warunków panujących
na drodze i intensywności hamowania -
zablokowaniu kół i w konsekwencji
poślizgowi jednego lub więcej kół,
gwarantując w ten sposób kontrolę nad
samochodem także przy hamowaniu
awaryjnym.
System ten interweniuje podczas
hamowania, gdy koła są bliskie
zablokowania się, zwykle w przypadku
hamowania awaryjnego lub na
nawierzchni o niskiej przyczepności kół,
gdzie blokowanie się może mieć
miejsce częściej.
Dzięki systemowi ABS podczas
hamowania gwarantowany jest
właściwy kierunek jazdy samochodem i
jednocześnie optymalna jest droga
hamowania.
Ponadto, system ten zwiększa
możliwość kontrolowania samochodu
oraz jego stabilność w razie, gdyby
hamowanie miało miejsce na
nawierzchni o różnej przyczepności kół
prawych i kół lewych bądź też na
zakręcie.Uzupełnienie układu stanowi system
EBD (Electronic Braking Force
Distribution), który umożliwia rozdział
siły hamowania pomiędzy koła przednie
i tylne.
OSTRZEŻENIE W celu uzyskania
maksymalnej skuteczności układu
hamulcowego wymagany jest przebieg
około 500 km: podczas tego okresu
wskazane jest nie hamować
gwałtownie, często i długo.
50)
INTERWENCJA SYSTEMU
Interwencja ABS wyczuwalna jest przez
lekkie pulsowanie pedału hamulca,
któremu towarzyszy specyficzny hałas:
oznacza to, że konieczne jest
dostosowanie prędkości do typu drogi,
po której się podróżuje
51) 52) 52) 53) 54) 55) 56) 57)
SYSTEM MSR
(Motor Schleppmoment Regelung)
Jest to integralna część systemu ABS,
która interweniuje podczas nagłej
zmiany przełożenia w skrzyni biegów,
przekazując moment obrotowy do
silnika, co zapobiega powstaniu
nadmiernego momentu
przekazywanego na koła, które w
warunkach małej przyczepności mogą
spowodować utratę stabilności
samochodu.
UWAGA
50) ABS wykorzystuje najlepszą
dostępną przyczepność, ale nie
jest w stanie jej zwiększyć; należy
więc uważać na drogach śliskich,
nie powodując niepotrzebnych
sytuacji ryzykownych.
51) W momencie interwencji ABS
wyczuwalne jest pulsowanie
pedału hamulca, nie należy
wówczas zmniejszać nacisku na
pedał, ale bez obawy przytrzymać
pedał dobrze naciśnięty; w ten
sposób samochód zatrzyma się na
możliwie najkrótszej drodze
hamowania, odpowiednio do
warunków panujących na drodze.
82
POZNAWANIE SAMOCHODU

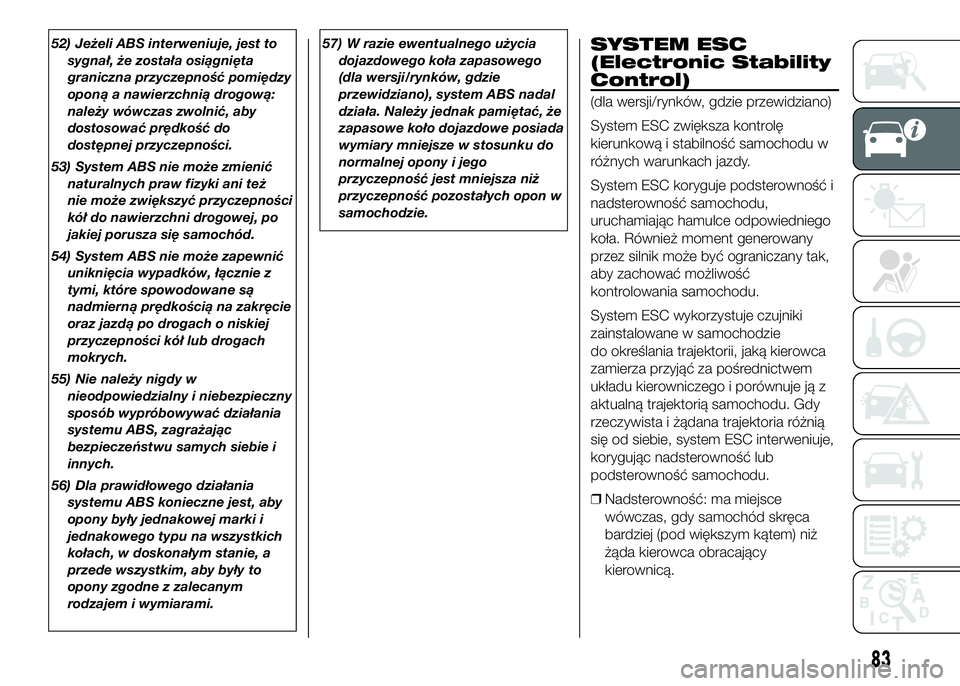

52) Jeżeli ABS interweniuje, jest to
sygnał, że została osiągnięta
graniczna przyczepność pomiędzy
oponą a nawierzchnią drogową:
należy wówczas zwolnić, aby
dostosować prędkość do
dostępnej przyczepności.
53) System ABS nie może zmienić
naturalnych praw fizyki ani też
nie może zwiększyć przyczepności
kół do nawierzchni drogowej, po
jakiej porusza się samochód.
54) System ABS nie może zapewnić
uniknięcia wypadków, łącznie z
tymi, które spowodowane są
nadmierną prędkością na zakręcie
oraz jazdą po drogach o niskiej
przyczepności kół lub drogach
mokrych.
55) Nie należy nigdy w
nieodpowiedzialny i niebezpieczny
sposób wypróbowywać działania
systemu ABS, zagrażając
bezpieczeństwu samych siebie i
innych.
56) Dla prawidłowego działania
systemu ABS konieczne jest, aby
opony były jednakowej marki i
jednakowego typu na wszystkich
kołach, w doskonałym stanie, a
przede wszystkim, aby były to
opony zgodne z zalecanym
rodzajem i wymiarami.57) W razie ewentualnego użycia
dojazdowego koła zapasowego
(dla wersji/rynków, gdzie
przewidziano), system ABS nadal
działa. Należy jednak pamiętać, że
zapasowe koło dojazdowe posiada
wymiary mniejsze w stosunku do
normalnej opony i jego
przyczepność jest mniejsza niż
przyczepność pozostałych opon w
samochodzie.SYSTEM ESC
(Electronic Stability
Control)
(dla wersji/rynków, gdzie przewidziano)
System ESC zwiększa kontrolę
kierunkową i stabilność samochodu w
różnych warunkach jazdy.
System ESC koryguje podsterowność i
nadsterowność samochodu,
uruchamiając hamulce odpowiedniego
koła. Również moment generowany
przez silnik może być ograniczany tak,
aby zachować możliwość
kontrolowania samochodu.
System ESC wykorzystuje czujniki
zainstalowane w samochodzie
do określania trajektorii, jaką kierowca
zamierza przyjąć za pośrednictwem
układu kierowniczego i porównuje ją z
aktualną trajektorią samochodu. Gdy
rzeczywista i żądana trajektoria różnią
się od siebie, system ESC interweniuje,
korygując nadsterowność lub
podsterowność samochodu.
❒Nadsterowność: ma miejsce
wówczas, gdy samochód skręca
bardziej (pod większym kątem) niż
żąda kierowca obracający
kierownicą.
83

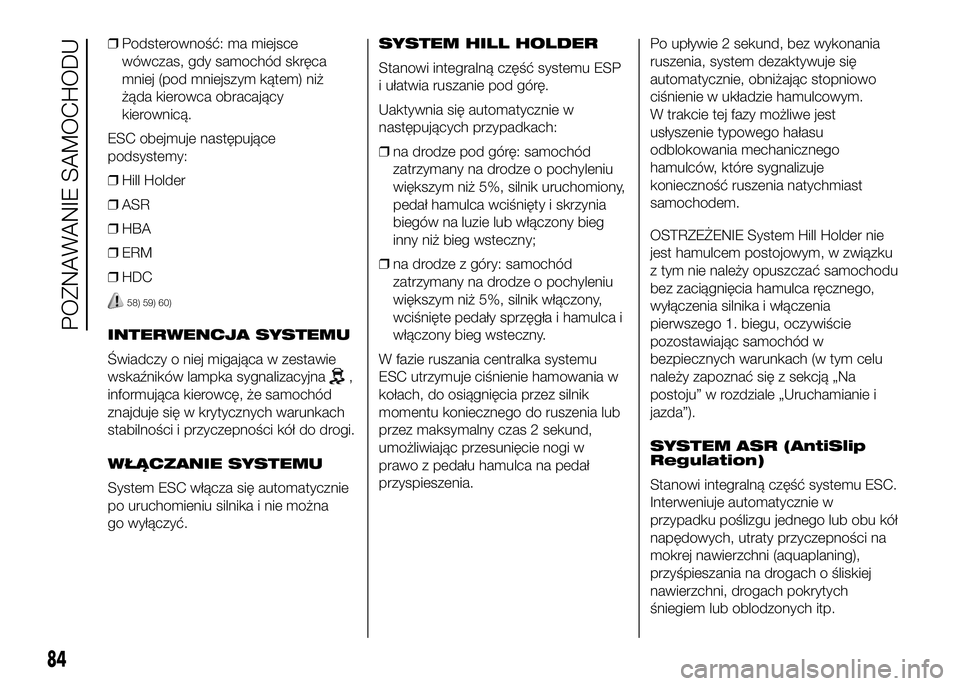

❒Podsterowność: ma miejsce
wówczas, gdy samochód skręca
mniej (pod mniejszym kątem) niż
żąda kierowca obracający
kierownicą.
ESC obejmuje następujące
podsystemy:
❒Hill Holder
❒ASR
❒HBA
❒ERM
❒HDC
58) 59) 60)
INTERWENCJA SYSTEMU
Świadczy o niej migająca w zestawie
wskaźników lampka sygnalizacyjna
,
informująca kierowcę, że samochód
znajduje się w krytycznych warunkach
stabilności i przyczepności kół do drogi.
WŁĄCZANIE SYSTEMU
System ESC włącza się automatycznie
po uruchomieniu silnika i nie można
go wyłączyć.SYSTEM HILL HOLDER
Stanowi integralną część systemu ESP
i ułatwia ruszanie pod górę.
Uaktywnia się automatycznie w
następujących przypadkach:
❒na drodze pod górę: samochód
zatrzymany na drodze o pochyleniu
większym niż 5%, silnik uruchomiony,
pedał hamulca wciśnięty i skrzynia
biegów na luzie lub włączony bieg
inny niż bieg wsteczny;
❒na drodze z góry: samochód
zatrzymany na drodze o pochyleniu
większym niż 5%, silnik włączony,
wciśnięte pedały sprzęgła i hamulca i
włączony bieg wsteczny.
W fazie ruszania centralka systemu
ESC utrzymuje ciśnienie hamowania w
kołach, do osiągnięcia przez silnik
momentu koniecznego do ruszenia lub
przez maksymalny czas 2 sekund,
umożliwiając przesunięcie nogi w
prawo z pedału hamulca na pedał
przyspieszenia.Po upływie 2 sekund, bez wykonania
ruszenia, system dezaktywuje się
automatycznie, obniżając stopniowo
ciśnienie w układzie hamulcowym.
W trakcie tej fazy możliwe jest
usłyszenie typowego hałasu
odblokowania mechanicznego
hamulców, które sygnalizuje
konieczność ruszenia natychmiast
samochodem.
OSTRZEŻENIE System Hill Holder nie
jest hamulcem postojowym, w związku
z tym nie należy opuszczać samochodu
bez zaciągnięcia hamulca ręcznego,
wyłączenia silnika i włączenia
pierwszego 1. biegu, oczywiście
pozostawiając samochód w
bezpiecznych warunkach (w tym celu
należy zapoznać się z sekcją „Na
postoju” w rozdziale „Uruchamianie i
jazda”).
SYSTEM ASR (AntiSlip
Regulation)
Stanowi integralną część systemu ESC.
Interweniuje automatycznie w
przypadku poślizgu jednego lub obu kół
napędowych, utraty przyczepności na
mokrej nawierzchni (aquaplaning),
przyśpieszania na drogach o śliskiej
nawierzchni, drogach pokrytych
śniegiem lub oblodzonych itp.
84
POZNAWANIE SAMOCHODU

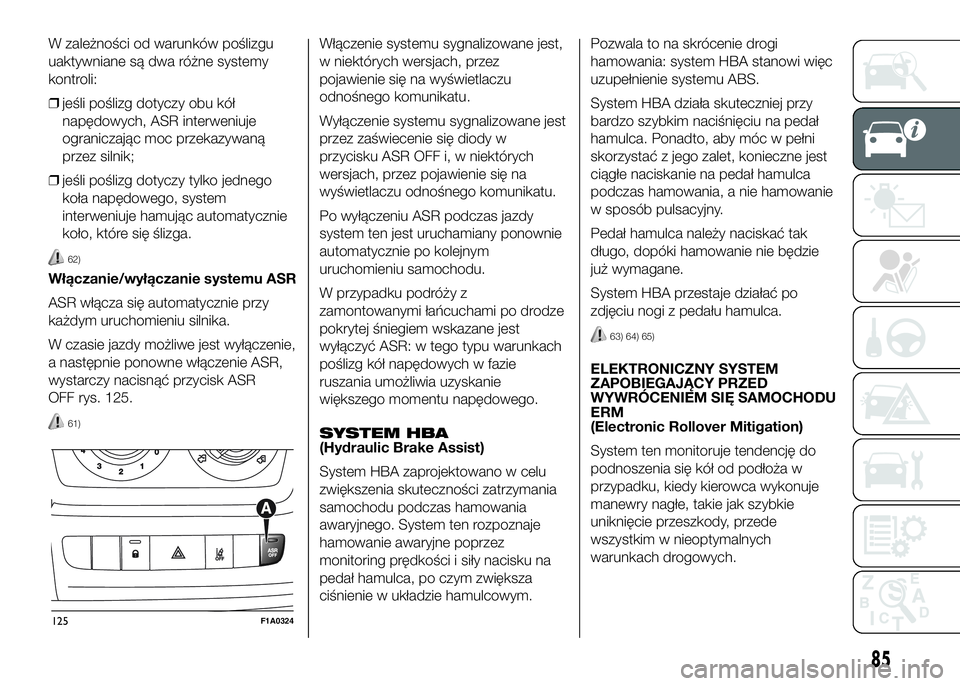

W zależności od warunków poślizgu
uaktywniane są dwa różne systemy
kontroli:
❒jeśli poślizg dotyczy obu kół
napędowych, ASR interweniuje
ograniczając moc przekazywaną
przez silnik;
❒jeśli poślizg dotyczy tylko jednego
koła napędowego, system
interweniuje hamując automatycznie
koło, które się ślizga.
62)
Włączanie/wyłączanie systemu ASR
ASR włącza się automatycznie przy
każdym uruchomieniu silnika.
W czasie jazdy możliwe jest wyłączenie,
a następnie ponowne włączenie ASR,
wystarczy nacisnąć przycisk ASR
OFF rys. 125.
61)
Włączenie systemu sygnalizowane jest,
w niektórych wersjach, przez
pojawienie się na wyświetlaczu
odnośnego komunikatu.
Wyłączenie systemu sygnalizowane jest
przez zaświecenie się diody w
przycisku ASR OFF i, w niektórych
wersjach, przez pojawienie się na
wyświetlaczu odnośnego komunikatu.
Po wyłączeniu ASR podczas jazdy
system ten jest uruchamiany ponownie
automatycznie po kolejnym
uruchomieniu samochodu.
W przypadku podróży z
zamontowanymi łańcuchami po drodze
pokrytej śniegiem wskazane jest
wyłączyć ASR: w tego typu warunkach
poślizg kół napędowych w fazie
ruszania umożliwia uzyskanie
większego momentu napędowego.
SYSTEM HBA
(Hydraulic Brake Assist)
System HBA zaprojektowano w celu
zwiększenia skuteczności zatrzymania
samochodu podczas hamowania
awaryjnego. System ten rozpoznaje
hamowanie awaryjne poprzez
monitoring prędkości i siły nacisku na
pedał hamulca, po czym zwiększa
ciśnienie w układzie hamulcowym.Pozwala to na skrócenie drogi
hamowania: system HBA stanowi więc
uzupełnienie systemu ABS.
System HBA działa skuteczniej przy
bardzo szybkim naciśnięciu na pedał
hamulca. Ponadto, aby móc w pełni
skorzystać z jego zalet, konieczne jest
ciągłe naciskanie na pedał hamulca
podczas hamowania, a nie hamowanie
w sposób pulsacyjny.
Pedał hamulca należy naciskać tak
długo, dopóki hamowanie nie będzie
już wymagane.
System HBA przestaje działać po
zdjęciu nogi z pedału hamulca.
63) 64) 65)
ELEKTRONICZNY SYSTEM
ZAPOBIEGAJĄCY PRZED
WYWRÓCENIEM SIĘ SAMOCHODU
ERM
(Electronic Rollover Mitigation)
System ten monitoruje tendencję do
podnoszenia się kół od podłoża w
przypadku, kiedy kierowca wykonuje
manewry nagłe, takie jak szybkie
uniknięcie przeszkody, przede
wszystkim w nieoptymalnych
warunkach drogowych.
125F1A0324
85

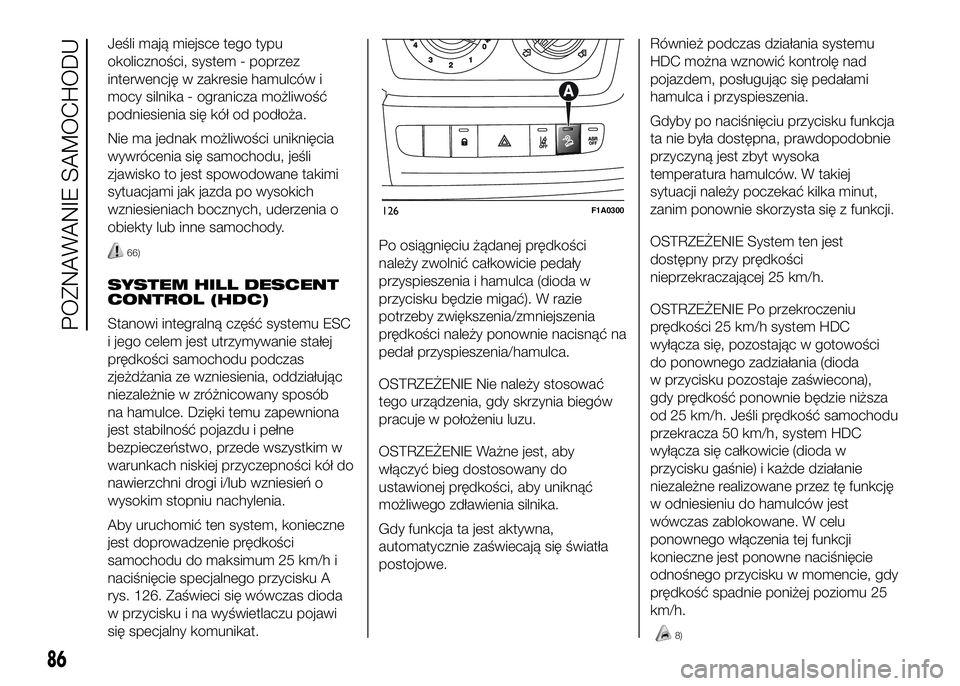

Jeśli mają miejsce tego typu
okoliczności, system - poprzez
interwencję w zakresie hamulców i
mocy silnika - ogranicza możliwość
podniesienia się kół od podłoża.
Nie ma jednak możliwości uniknięcia
wywrócenia się samochodu, jeśli
zjawisko to jest spowodowane takimi
sytuacjami jak jazda po wysokich
wzniesieniach bocznych, uderzenia o
obiekty lub inne samochody.
66)
SYSTEM HILL DESCENT
CONTROL (HDC)
Stanowi integralną część systemu ESC
i jego celem jest utrzymywanie stałej
prędkości samochodu podczas
zjeżdżania ze wzniesienia, oddziałując
niezależnie w zróżnicowany sposób
na hamulce. Dzięki temu zapewniona
jest stabilność pojazdu i pełne
bezpieczeństwo, przede wszystkim w
warunkach niskiej przyczepności kół do
nawierzchni drogi i/lub wzniesień o
wysokim stopniu nachylenia.
Aby uruchomić ten system, konieczne
jest doprowadzenie prędkości
samochodu do maksimum 25 km/h i
naciśnięcie specjalnego przycisku A
rys. 126. Zaświeci się wówczas dioda
w przycisku i na wyświetlaczu pojawi
się specjalny komunikat.Po osiągnięciu żądanej prędkości
należy zwolnić całkowicie pedały
przyspieszenia i hamulca (dioda w
przycisku będzie migać). W razie
potrzeby zwiększenia/zmniejszenia
prędkości należy ponownie nacisnąć na
pedał przyspieszenia/hamulca.
OSTRZEŻENIE Nie należy stosować
tego urządzenia, gdy skrzynia biegów
pracuje w położeniu luzu.
OSTRZEŻENIE Ważne jest, aby
włączyć bieg dostosowany do
ustawionej prędkości, aby uniknąć
możliwego zdławienia silnika.
Gdy funkcja ta jest aktywna,
automatycznie zaświecają się światła
postojowe.Również podczas działania systemu
HDC można wznowić kontrolę nad
pojazdem, posługując się pedałami
hamulca i przyspieszenia.
Gdyby po naciśnięciu przycisku funkcja
ta nie była dostępna, prawdopodobnie
przyczyną jest zbyt wysoka
temperatura hamulców. W takiej
sytuacji należy poczekać kilka minut,
zanim ponownie skorzysta się z funkcji.
OSTRZEŻENIE System ten jest
dostępny przy prędkości
nieprzekraczającej 25 km/h.
OSTRZEŻENIE Po przekroczeniu
prędkości 25 km/h system HDC
wyłącza się, pozostając w gotowości
do ponownego zadziałania (dioda
w przycisku pozostaje zaświecona),
gdy prędkość ponownie będzie niższa
od 25 km/h. Jeśli prędkość samochodu
przekracza 50 km/h, system HDC
wyłącza się całkowicie (dioda w
przycisku gaśnie) i każde działanie
niezależne realizowane przez tę funkcję
w odniesieniu do hamulców jest
wówczas zablokowane. W celu
ponownego włączenia tej funkcji
konieczne jest ponowne naciśnięcie
odnośnego przycisku w momencie, gdy
prędkość spadnie poniżej poziomu 25
km/h.
126F1A0300
86
POZNAWANIE SAMOCHODU
8)
