FIAT DUCATO BASE CAMPER 2017 Knjižica za upotrebu i održavanje (in Serbian)

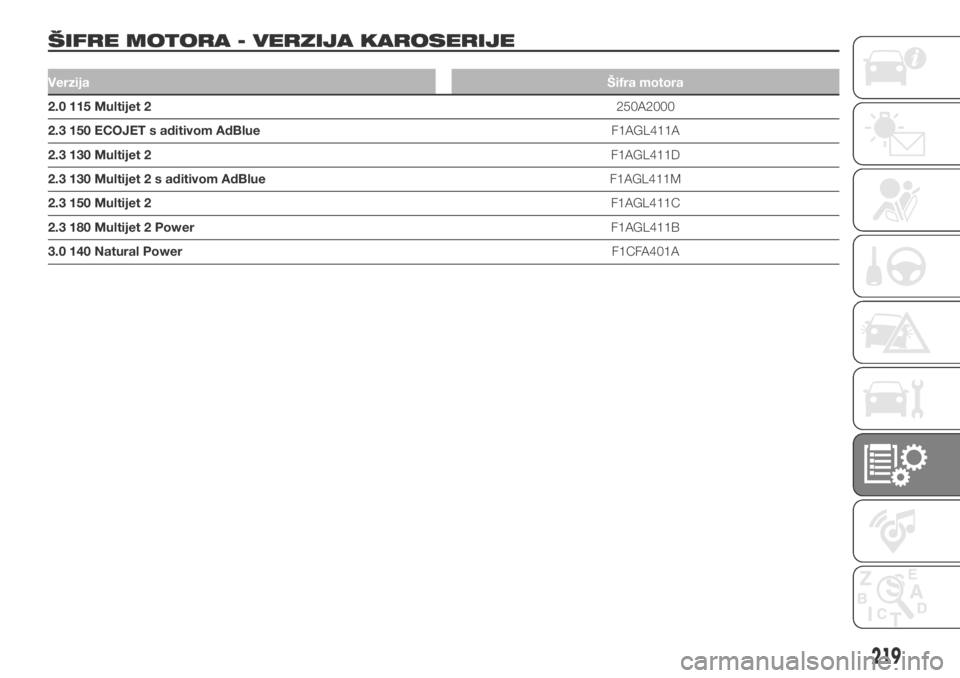

ŠIFRE MOTORA - VERZIJA KAROSERIJE.
VerzijaŠifra motora
2.0 115 Multijet 2250A2000
2.3 150 ECOJET s aditivom AdBlueF1AGL411A
2.3 130 Multijet 2F1AGL411D
2.3 130 Multijet 2 s aditivom AdBlueF1AGL411M
2.3 150 Multijet 2F1AGL411C
2.3 180 Multijet 2 PowerF1AGL411B
3.0 140 Natural PowerF1CFA401A
219

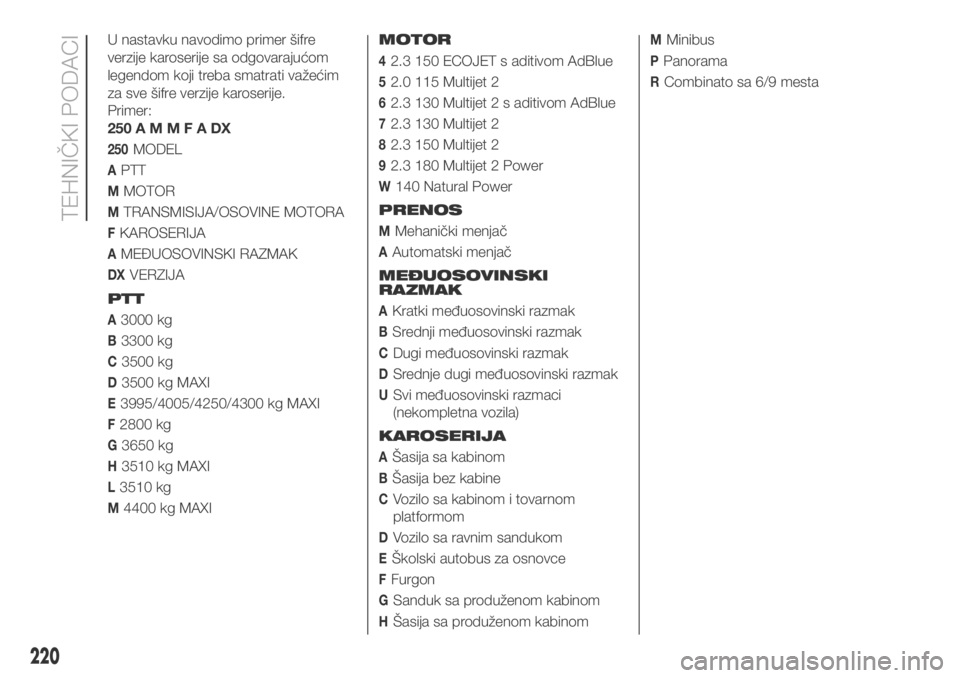

U nastavku navodimo primer šifre
verzije karoserije sa odgovarajućom
legendom koji treba smatrati važećim
za sve šifre verzije karoserije.
Primer:
250AMMFADX
250MODEL
APTT
MMOTOR
MTRANSMISIJA/OSOVINE MOTORA
FKAROSERIJA
AMEĐUOSOVINSKI RAZMAK
DXVERZIJA
PTT
A3000 kg
B3300 kg
C3500 kg
D3500 kg MAXI
E3995/4005/4250/4300 kg MAXI
F2800 kg
G3650 kg
H3510 kg MAXI
L3510 kg
M4400 kg MAXIMOTOR
42.3 150 ECOJET s aditivom AdBlue
52.0 115 Multijet 2
62.3 130 Multijet 2 s aditivom AdBlue
72.3 130 Multijet 2
82.3 150 Multijet 2
92.3 180 Multijet 2 Power
W140 Natural Power
PRENOS
MMehanički menjač
AAutomatski menjač
MEĐUOSOVINSKI
RAZMAK
AKratki međuosovinski razmak
BSrednji međuosovinski razmak
CDugi međuosovinski razmak
DSrednje dugi međuosovinski razmak
USvi međuosovinski razmaci
(nekompletna vozila)
KAROSERIJA
AŠasija sa kabinom
BŠasija bez kabine
CVozilo sa kabinom i tovarnom
platformom
DVozilo sa ravnim sandukom
EŠkolski autobus za osnovce
FFurgon
GSanduk sa produženom kabinom
HŠasija sa produženom kabinom
MMinibus
PPanorama
RCombinato sa 6/9 mesta
220
TEHNIČKI PODACI

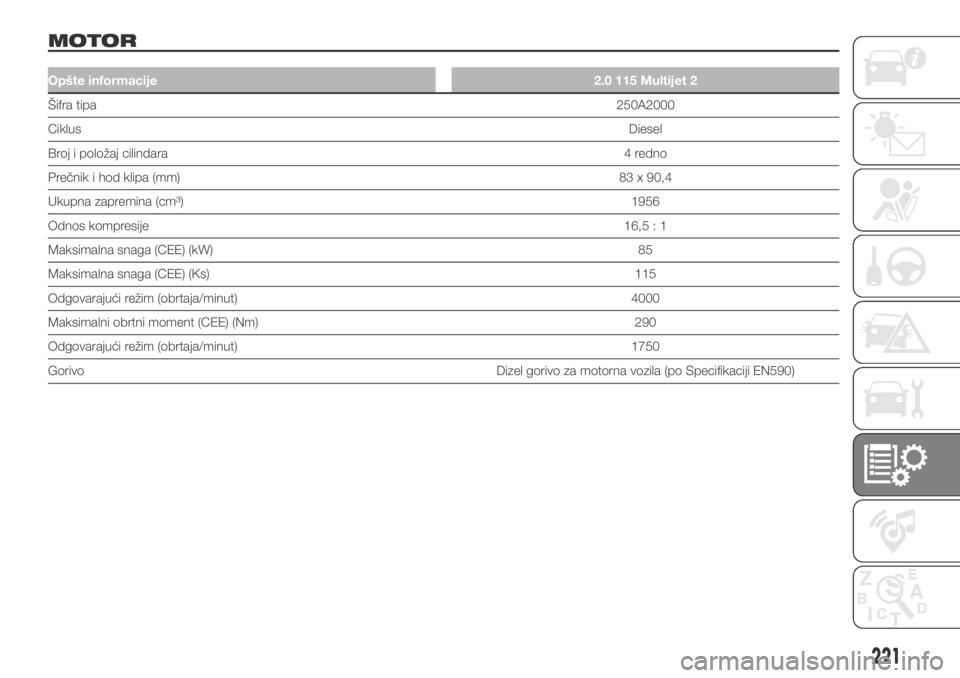

MOTOR
Opšte informacije2.0 115 Multijet 2
Šifra tipa250A2000
CiklusDiesel
Broj i položaj cilindara4 redno
Prečnik i hod klipa (mm)83 x 90,4
Ukupna zapremina (cm³)1956
Odnos kompresije16,5 : 1
Maksimalna snaga (CEE) (kW)85
Maksimalna snaga (CEE) (Ks)115
Odgovarajući režim (obrtaja/minut) 4000
Maksimalni obrtni moment (CEE) (Nm) 290
Odgovarajući režim (obrtaja/minut) 1750
GorivoDizel gorivo za motorna vozila (po Specifikaciji EN590)
221

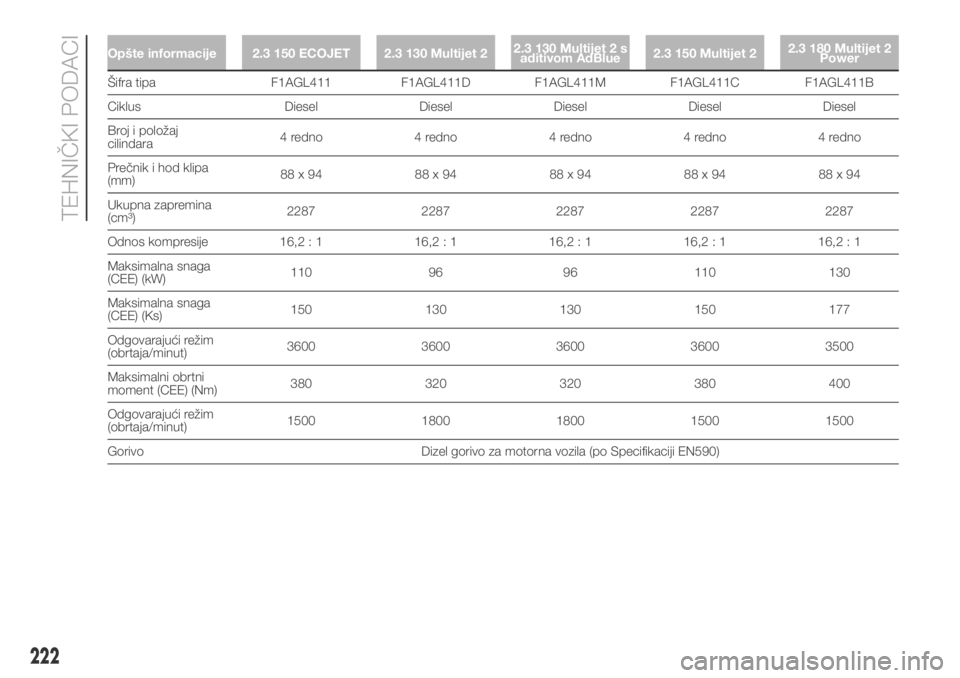

Opšte informacije 2.3 150 ECOJET 2.3 130 Multijet 22.3 130 Multijet 2 s
aditivom AdBlue2.3 150 Multijet 22.3 180 Multijet 2
Power
Šifra tipa F1AGL411 F1AGL411D F1AGL411M F1AGL411C F1AGL411B
Ciklus Diesel Diesel Diesel Diesel Diesel
Broj i položaj
cilindara4 redno 4 redno 4 redno 4 redno 4 redno
Prečnik i hod klipa
(mm)88x94 88x94 88x94 88x94 88x94
Ukupna zapremina
(cm³)2287 2287 2287 2287 2287
Odnos kompresije 16,2 : 1 16,2 : 1 16,2 : 1 16,2 : 1 16,2 : 1
Maksimalna snaga
(CEE) (kW)110 96 96 110 130
Maksimalna snaga
(CEE) (Ks)150 130 130 150 177
Odgovarajući režim
(obrtaja/minut)3600 3600 3600 3600 3500
Maksimalni obrtni
moment (CEE) (Nm)380 320 320 380 400
Odgovarajući režim
(obrtaja/minut)1500 1800 1800 1500 1500
Gorivo Dizel gorivo za motorna vozila (po Specifikaciji EN590)
222
TEHNIČKI PODACI

Opšte informacije3.0 140 Natural Power
Šifra tipaF1CFA401A
CiklusOtto
Broj i položaj cilindara4 redno
Prečnik i hod klipa (mm)95,8 x 104
Ukupna zapremina (cm³)2999
Odnos kompresije12,5 ± 0,5:1
Maksimalna snaga (CEE) (kW)100
Maksimalna snaga (CEE) (Ks)136
Odgovarajući režim (obrtaja/minut) 3500
Maksimalni obrtni moment (CEE) (Nm) 350
Odgovarajući režim (obrtaja/minut) 1500
SvećiceChampion RC7BYC – NGK IFRF-D
GorivoMetan
223

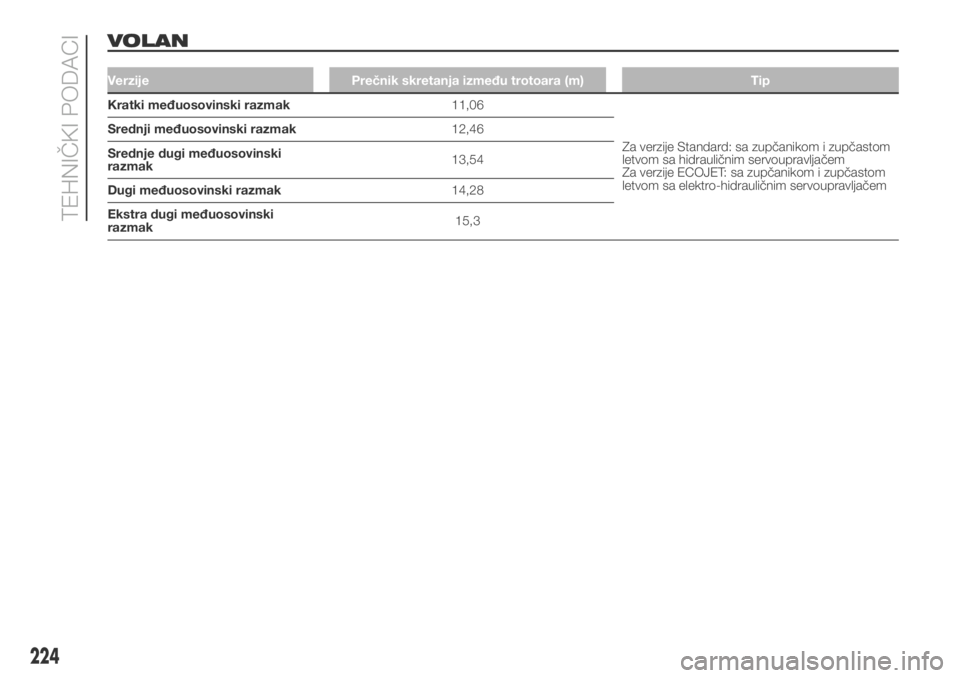

VOLAN
Verzije Prečnik skretanja između trotoara (m) Tip
Kratki međuosovinski razmak11,06
Za verzije Standard: sa zupčanikom i zupčastom
letvom sa hidrauličnim servoupravljačem
Za verzije ECOJET: sa zupčanikom i zupčastom
letvom sa elektro-hidrauličnim servoupravljačem Srednji međuosovinski razmak12,46
Srednje dugi međuosovinski
razmak13,54
Dugi međuosovinski razmak14,28
Ekstra dugi međuosovinski
razmak15,3
224
TEHNIČKI PODACI

TOČKOVI
FELNE I PNEUMATICI
Felne od legure ili kovanog gvožđa.
Pneumatici Tubeless sa radijalnim
kosturom.
U saobraćajnoj dozvoli su navedeni svi
odobreni pneumatici.
UPOZORENJE U slučaju eventualnog
neslaganja između "Uputstva za
upotrebu i održavanje" i saobraćajne
dozvole, uzmite u obzir samo navedeno
u saobraćajnoj dozvoli. Za bezbednu
vožnju neophodno je da vozilo bude
opremljeno pneumaticima iste marke i
istog tipa na sva četiri točka.
UPOZORENJE Sa pneumaticima
Tubeless ne koristiti unutrašnje gume.
REZERVNI TOČAK
Felna od profilisanog čelika. Pneumatik
bez unutrašnje gume (Tubeless).
CENTRIRANJE TOČKOVA
Nagib prednjih točkova meren između
točkova: -1÷1mm.
Vrednosti se odnose na vozilo u smeru
kretanja.
225

OSNOVNE FELNE I PNEUMATICI
2.0 115 Multijet 2
Verzije Felne Pneumatici u opremi Zimski pneumatici
LIGHT 15”(*)6 Jx15-68215/70 R15 C (109/107
S)225/70 R15 C (112/110
S)225/70 R15 C (112/110
R) M+S
LIGHT (TEMPO
LIBERO) 15”
(**)6 Jx15-68 215/70 R15 CP (109 Q) –225/70 R15 C (112/110
R) M+S
LIGHT 16”
(*)6 Jx16-68215/75 R16 C (116/114
R)225/75 R16 C (118/116
R)225/75 R16 C (116/114
R) M+S
LIGHT (TEMPO
LIBERO) 16”
(***)6 Jx16-68 225/75 R16 CP (116 Q) –225/75 R16 C (116/114
R) M+S
(*) GVM 3000 / 3300 / 3500 kg
(**) GVM 3000 / 3300 / 3500 / 3650 kg
(***) GVM 3000 / 3500 kg
226
TEHNIČKI PODACI

OSNOVNE FELNE I PNEUMATICI
2.3 130 Multijet 2 – 130 Multijet 2 s aditivom AdBlue – 150 ECOJET – 150 multijet 2 – 180 Multijet 2 Power – 3.0 140
Natural Power
Verzije Felne Pneumatici u opremi Zimski pneumatici
LIGHT 15”(*)6 Jx15-68215/70 R15 C (109/107
S)225/70 R15 C (112/110
S)225/70 R15 C (112/110
R) M+S
LIGHT (TEMPO
LIBERO) 15”
(**)6 Jx15-68 215/70 R15 CP (109 Q) –225/70 R15 C (112/110
R) M+S
LIGHT 16”
(*)6 Jx16-68215/75 R16 C (116/114
R)225/75 R16 C (118/116
R)225/75 R16 C (116/114
R) M+S
LIGHT (TEMPO
LIBERO) 16”
(***)6 Jx16-68 225/75 R16 CP (116 Q) –225/75 R16 C (116/114
R) M+S
MAXI6 Jx16-68215/75 R16 C (116/114
R)
(°)225/75 R16 C (118/116
R)225/75 R16 C (116/114
R) M+S
MAXI TEMPO LIBERO
(****) (*****)6 Jx16-68 225/75 R16 CP (116 Q) –225/75 R16 C (116/114
R) M+S
(*) GVM 3000 / 3300 / 3500 kg
(**)GVM 3000 / 3300 / 3500 / 3650 kg
(***) GVM 3000 / 3500 / 3650 kg
(°) PTT 3500 / 4000 kg isključujući PTT 4250 kg
(****) PTT 3500 / 4000 / 4250 KG
(*****) GVM 4400 kg
.
U slučaju upotrebe zimskih pneumatika M+S sa indeksom brzine manjim od „S” za točkove od 15 inča i „R” za točkove od 16
inča, mora se poštovati maksimalna brzina vozila kao što je navedeno u tabeli: indeks maksimalne brzine.
UPOZORENJE Koristite samo pneumatike navedene u saobraćajnoj dozvoli vozila.
U slučaju upotrebe pneumatika klase C na vozilu Camping, ipak je potrebna upotreba točkova sa metalnim ventilima za
naduvavanje. U slučaju zamene, uvek se preporučuje upotreba pneumatika tipa Camping.
227

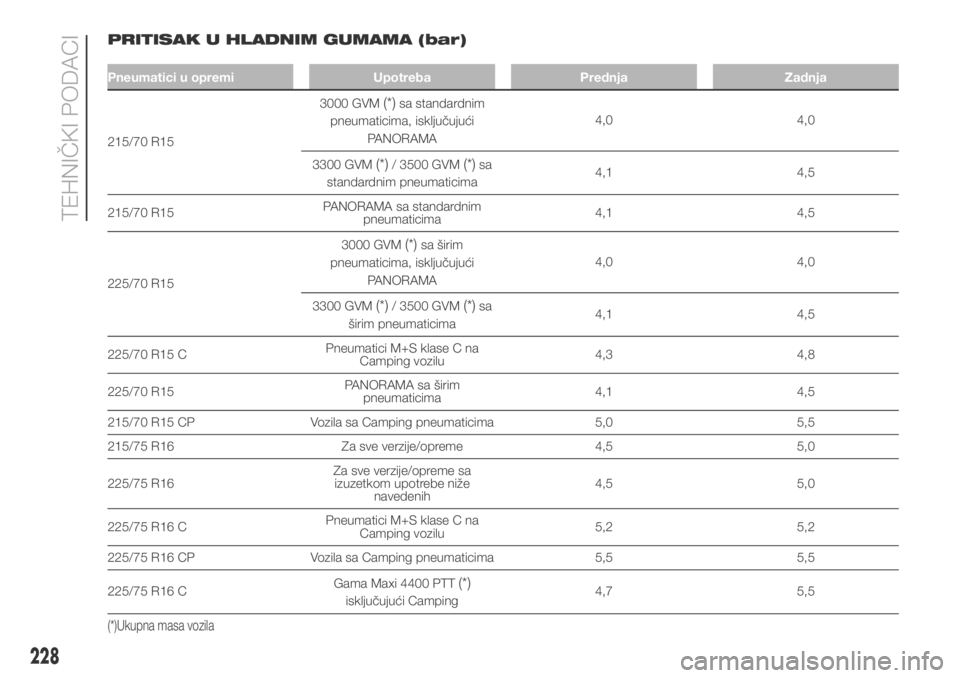

PRITISAK U HLADNIM GUMAMA (bar)
Pneumatici u opremi Upotreba Prednja Zadnja
215/70 R153000 GVM
(*)sa standardnim
pneumaticima, isključujući
PANORAMA4,0 4,0
3300 GVM
(*)/ 3500 GVM(*)sa
standardnim pneumaticima4,1 4,5
215/70 R15PANORAMA sa standardnim
pneumaticima4,1 4,5
225/70 R153000 GVM
(*)sa širim
pneumaticima, isključujući
PANORAMA4,0 4,0
3300 GVM
(*)/ 3500 GVM(*)sa
širim pneumaticima4,1 4,5
225/70 R15 CPneumatici M+S klase C na
Camping vozilu4,3 4,8
225/70 R15PANORAMA sa širim
pneumaticima4,1 4,5
215/70 R15 CP Vozila sa Camping pneumaticima 5,0 5,5
215/75 R16 Za sve verzije/opreme 4,5 5,0
225/75 R16Za sve verzije/opreme sa
izuzetkom upotrebe niže
navedenih4,5 5,0
225/75 R16 CPneumatici M+S klase C na
Camping vozilu5,2 5,2
225/75 R16 CP Vozila sa Camping pneumaticima 5,5 5,5
225/75 R16 CGama Maxi 4400 PTT
(*)
isključujući Camping4,7 5,5
(*)Ukupna masa vozila
