Olie
en vetten voor
krachtoverbren-
gingen
Gebruik Specificaties van de vloeistoffen en smeermiddelen Smeermiddelen en Toepassingvoor een correct functioneren van de auto vloeistoffen (originele)
(●) BELANGRIJK Nooit bijvullen of mengen met vloeistoffen waarvan de specificaties afwijken van hetgeen is voorgeschreven.
(❑) Bij zeer zware klimatologische omstandigheden raden wij een mengsel aan van 60%PARAFLU
UPen 40% gedemineraliseerd water. Synthetische olie SAE 75W-85.
Overtreft de specificaties API GL4 PLUS.
Kwalificatie FIAT 9.55530- MX3.
Synthetische olie SAE 75W-80.
Overtreft de specificaties API GL4.
Kwalificatie FIAT 9.55550.
Vet met molybdeenbisulfide voor hoge bedrijfstemperaturen.
Indringingsgetal NLGI 1-2.
Kwalificatie FIAT 9.55580.
Specifiek vet met een lage wrijvingscoëfficiënt voor homokine-
tische koppelingen. Indringingsgetal NLGI 0-1.
Kwalificatie FIAT 9.55580.
Smeermiddel voor automatische transmissies.
“Overtreft de specificatie “ATF DEXRON III”.
KwalificatieFIAT 9.55550- AG2.
Synthetische remvloeistof NHTSA N° 116 DOT 4, ISO 4925,
SAE J-1704, CUNA NC 956-01.
Kwalificatie FIAT 9.55597.
Roodgekleurd beschermingsmiddel met antivries op basis van
glycol-monoethyleen met organische formule.
Overtreft de specificaties CUNA NC 956-16, ASTM D 3306.
Kwalificatie FIAT 9.555323.
Additief voor dieselbrandstof met beschermende werking
voor dieselmotoren.
Mengsel van alcoholen en oppervlakte-actieve stoffen.
Overtreft de specificaties CUNA NC 956-11.
KwalificatieFIAT 9.55522.TUTELA CAR
TECHNYX
Contractual Technical
Reference F010.B05
TUTELA CAR EXPERYA
Contractual Technical
Reference F178.B06
TUTELA ALL STAR
Contractual Technical
Reference F702.G07
TUTELA STAR 700
Contractual Technical
Reference F701.C07
TUTELA GI/E
Contractual Technical
Reference F001.C94
TUTELA TOP 4
Contractual Technical
Reference F001.A93
PARAFLU
UP(●)
Contractual Technical
Reference F101.M01
TUTELA DIESEL ART
Contractual Technical
Reference F601.L06
TUTELA
PROFESSIONAL SC 35
Contractual Technical
Reference F201.D02Mechanische versnellings-
bakken en differentieels
(dieseluitvoeringen
Mechanische versnellingsbakken
en differentieels (benzine-uit-
voeringen)
Homokinetische koppelingen
wielzijde
Homokinetische koppelingen
differentieelzijde
Hydraulische stuurbekrachti-
ging
Hydraulisch remsysteem
en koppelingbediening
Mengverhouding:
50% water en
50% PARAFLU
UP(❑)
Vermengen met dieselolie
(25 cc per 10 liter)
Voor verdund of onverdund
gebruik voor ruitensproeiers Remvloeistof
Antivries voor
radiateur
Toevoeging voor
dieselbrandstof
Vloeistof voor
ruitensproeiers
voor/achter
177-197 Fiorino NL 1ed:177-199 Fiorino IT 1ed 9-12-2009 11:54 Pagina 194

195
LAMPJES EN
BERICHTEN
ALFABETISCH
REGISTER
DASHBOARD ENBEDIENINGSE-
LEMENTEN
VEILIGHEID
STARTEN EN
RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS

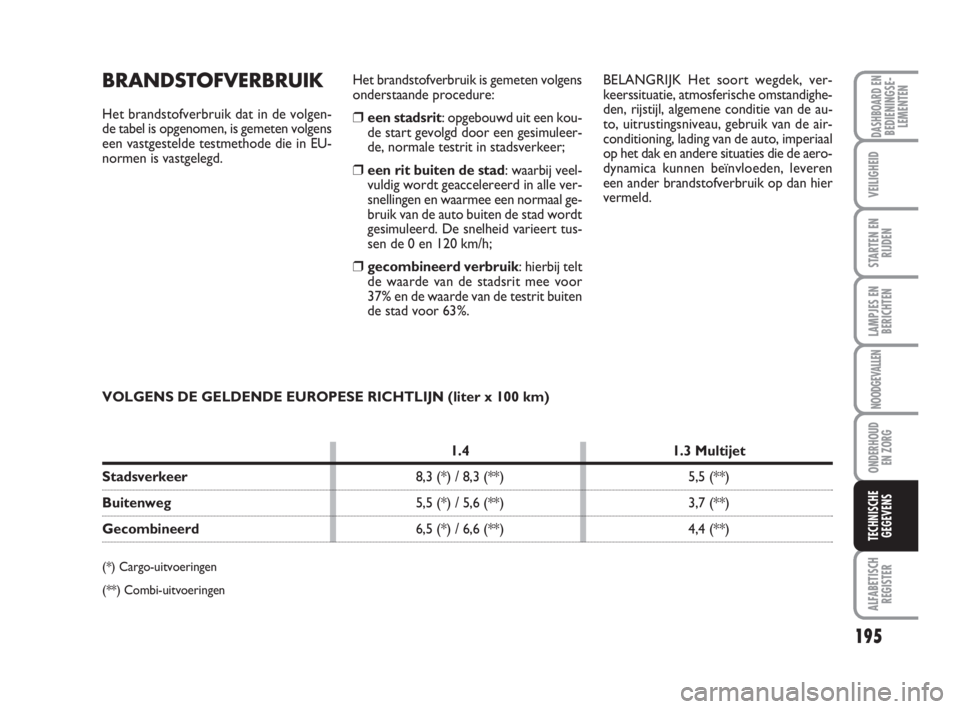

BRANDSTOFVERBRUIK
Het brandstofverbruik dat in de volgen-
de tabel is opgenomen, is gemeten volgens
een vastgestelde testmethode die in EU-
normen is vastgelegd. BELANGRIJK Het soort wegdek, ver-
keerssituatie, atmosferische omstandighe-
den, rijstijl, algemene conditie van de au-
to, uitrustingsniveau, gebruik van de air-
conditioning, lading van de auto, imperiaal
op het dak en andere situaties die de aero-
dynamica kunnen beïnvloeden, leveren
een ander brandstofverbruik op dan hier
vermeld. Het brandstofverbruik is gemeten volgens
onderstaande procedure:❒een stadsrit: opgebouwd uit een kou-
de start gevolgd door een gesimuleer-
de, normale testrit in stadsverkeer;
❒een rit buiten de stad: waarbij veel-
vuldig wordt geaccelereerd in alle ver-
snellingen en waarmee een normaal ge-
bruik van de auto buiten de stad wordt
gesimuleerd. De snelheid varieert tus-
sen de 0 en 120 km/h;
❒gecombineerd verbruik: hierbij telt
de waarde van de stadsrit mee voor
37% en de waarde van de testrit buiten
de stad voor 63%.
VOLGENS DE GELDENDE EUROPESE RICHTLIJN (liter x 100 km)
1.4 1.3 Multijet
Stadsverkeer8,3 (*) / 8,3 (**) 5,5 (**)
Buitenweg5,5 (*) / 5,6 (**) 3,7 (**)
Gecombineerd6,5 (*) / 6,6 (**) 4,4 (**)
(*) Cargo-uitvoeringen
(**) Combi-uitvoeringen
177-197 Fiorino NL 1ed:177-199 Fiorino IT 1ed 9-12-2009 11:54 Pagina 195

196
LAMPJES EN
BERICHTEN
ALFABETISCH
REGISTER
DASHBOARD ENBEDIENINGSE-
LEMENTEN
VEILIGHEID
STARTEN EN
RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS

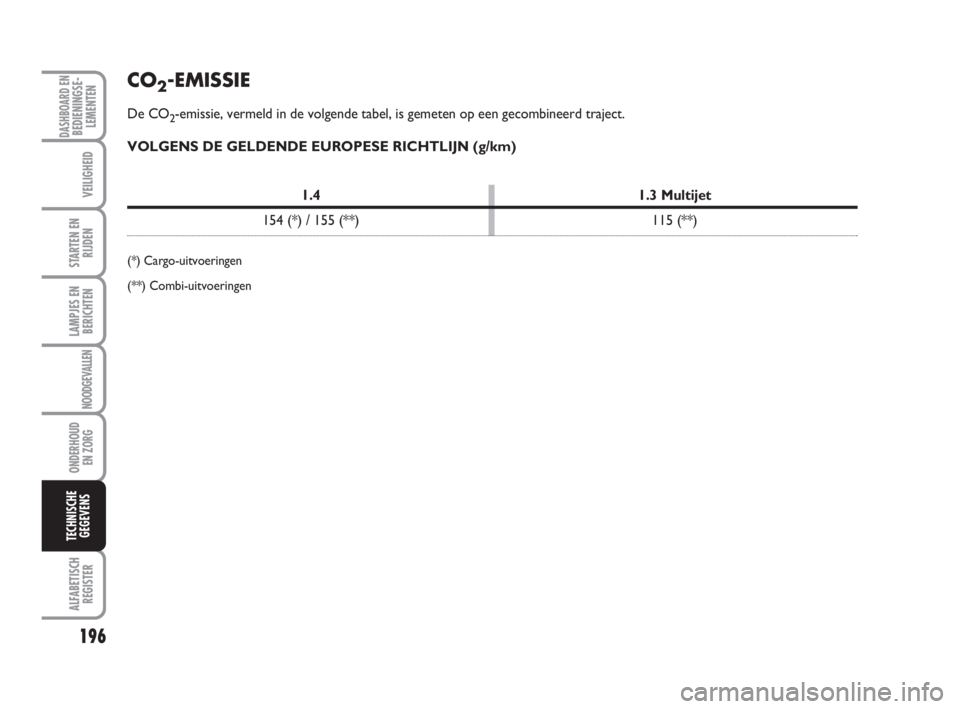

CO2-EMISSIE
De CO2-emissie, vermeld in de volgende tabel, is gemeten op een gecombineerd traject.
VOLGENS DE GELDENDE EUROPESE RICHTLIJN (g/km)
1.4 1.3 Multijet
154 (*) / 155 (**) 115 (**)
(*) Cargo-uitvoeringen
(**) Combi-uitvoeringen
177-197 Fiorino NL 1ed:177-199 Fiorino IT 1ed 9-12-2009 11:54 Pagina 196

197
LAMPJES EN
BERICHTEN
ALFABETISCH
REGISTER
DASHBOARD ENBEDIENINGSE-
LEMENTEN
VEILIGHEID
STARTEN EN
RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
RADIOGOLF-AFSTANDSBEDIENING: MINISTERIËLE GOEDKEURING
