FIAT FIORINO 2013 Libretto Uso Manutenzione (in Italian)

20
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

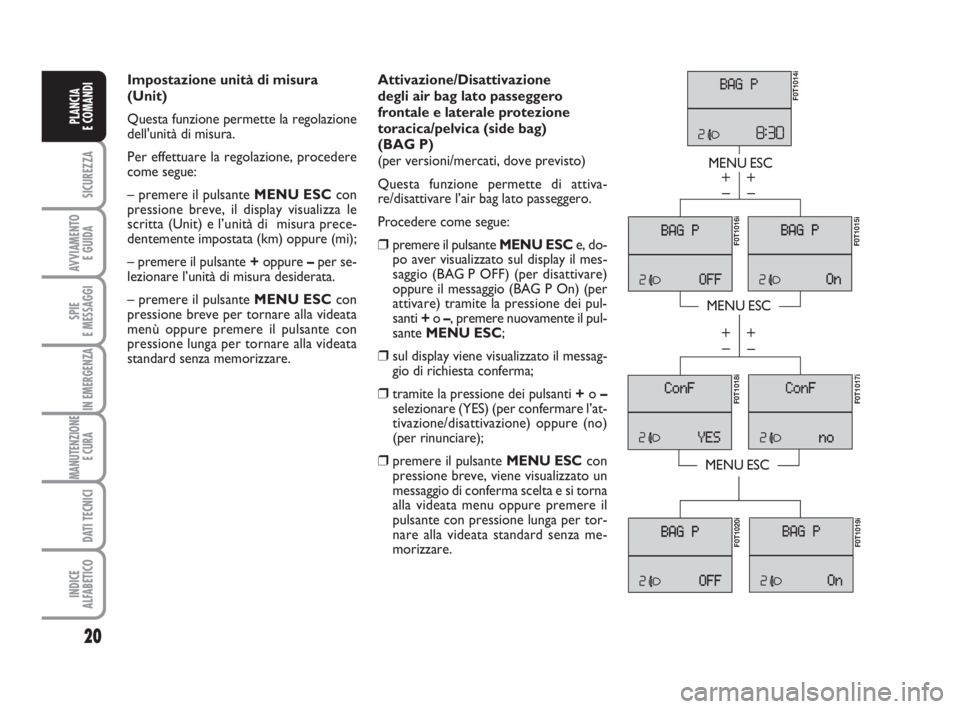

Impostazione unità di misura
(Unit)
Questa funzione permette la regolazione
dell'unità di misura.
Per effettuare la regolazione, procedere
come segue:
– premere il pulsante MENU ESCcon
pressione breve, il display visualizza le
scritta (Unit) e l’unità di misura prece-
dentemente impostata (km) oppure (mi);
– premere il pulsante +oppure –per se-
lezionare l’unità di misura desiderata.
– premere il pulsante MENU ESCcon
pressione breve per tornare alla videata
menù oppure premere il pulsante con
pressione lunga per tornare alla videata
standard senza memorizzare.Attivazione/Disattivazione
degli air bag lato passeggero
frontale e laterale protezione
toracica/pelvica (side bag)
(BAG P)
(per versioni/mercati, dove previsto)
Questa funzione permette di attiva-
re/disattivare l’air bag lato passeggero.
Procedere come segue:
❒premere il pulsante MENU ESCe, do-
po aver visualizzato sul display il mes-
saggio (BAG P OFF) (per disattivare)
oppure il messaggio (BAG P On) (per
attivare) tramite la pressione dei pul-
santi +o –, premere nuovamente il pul-
sante MENU ESC;
❒sul display viene visualizzato il messag-
gio di richiesta conferma;
❒tramite la pressione dei pulsanti +o –
selezionare (YES) (per confermare l’at-
tivazione/disattivazione) oppure (no)
(per rinunciare);
❒premere il pulsante MENU ESC con
pressione breve, viene visualizzato un
messaggio di conferma scelta e si torna
alla videata menu oppure premere il
pulsante con pressione lunga per tor-
nare alla videata standard senza me-
morizzare.
MENU ESC
MENU ESC
MENU ESC
– +
– +
– +
– +
F0T1014i
F0T1015iF0T1016i F0T1018i
F0T1017i F0T1020i
F0T1019i
001-035 Fiorino IT 1ed 2-12-2009 15:28 Pagina 20

21
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

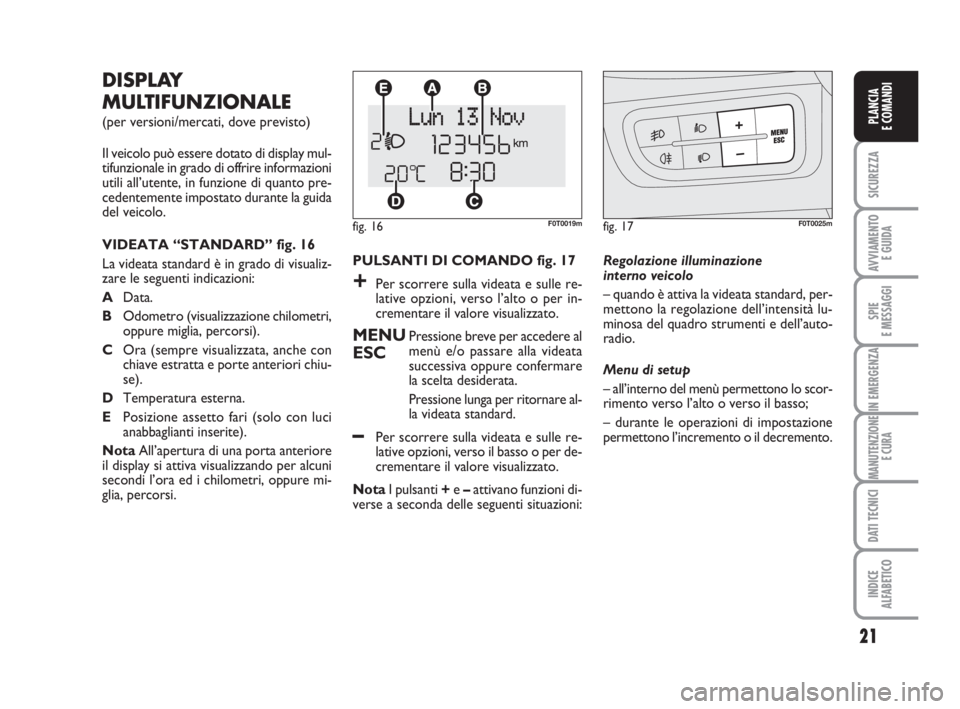

DISPLAY
MULTIFUNZIONALE
(per versioni/mercati, dove previsto)
Il veicolo può essere dotato di display mul-
tifunzionale in grado di offrire informazioni
utili all’utente, in funzione di quanto pre-
cedentemente impostato durante la guida
del veicolo.
VIDEATA “STANDARD” fig. 16
La videata standard è in grado di visualiz-
zare le seguenti indicazioni:
AData.
BOdometro (visualizzazione chilometri,
oppure miglia, percorsi).
COra (sempre visualizzata, anche con
chiave estratta e porte anteriori chiu-
se).
DTemperatura esterna.
EPosizione assetto fari (solo con luci
anabbaglianti inserite).
NotaAll’apertura di una porta anteriore
il display si attiva visualizzando per alcuni
secondi l’ora ed i chilometri, oppure mi-
glia, percorsi.
fig. 16F0T0019mfig. 17F0T0025m
PULSANTI DI COMANDO fig. 17
+Per scorrere sulla videata e sulle re-
lative opzioni, verso l’alto o per in-
crementare il valore visualizzato.
MENUPressione breve per accedere al
ESCmenù e/o passare alla videata
successiva oppure confermare
la scelta desiderata.
Pressione lunga per ritornare al-
la videata standard.
–Per scorrere sulla videata e sulle re-
lative opzioni, verso il basso o per de-
crementare il valore visualizzato.
NotaI pulsanti +e –attivano funzioni di-
verse a seconda delle seguenti situazioni: Regolazione illuminazione
interno veicolo
– quando è attiva la videata standard, per-
mettono la regolazione dell’intensità lu-
minosa del quadro strumenti e dell’auto-
radio.
Menu di setup
– all’interno del menù permettono lo scor-
rimento verso l’alto o verso il basso;
– durante le operazioni di impostazione
permettono l’incremento o il decremento.
001-035 Fiorino IT 1ed 2-12-2009 15:28 Pagina 21

22
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

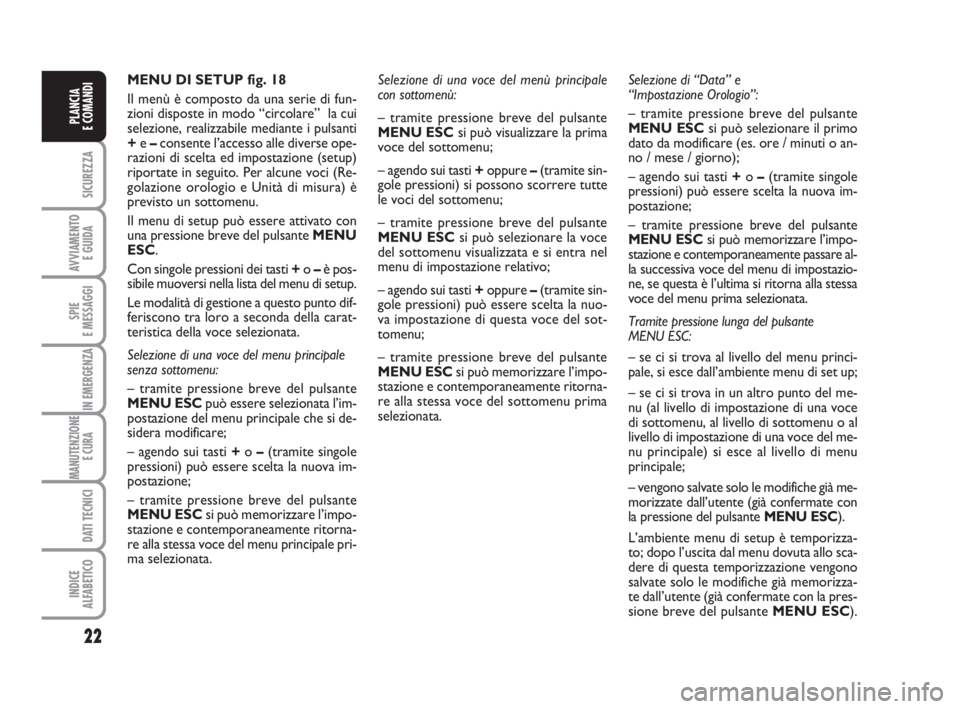

Selezione di una voce del menù principale
con sottomenù:
– tramite pressione breve del pulsante
MENU ESCsi può visualizzare la prima
voce del sottomenu;
– agendo sui tasti +oppure –(tramite sin-
gole pressioni) si possono scorrere tutte
le voci del sottomenu;
– tramite pressione breve del pulsante
MENU ESCsi può selezionare la voce
del sottomenu visualizzata e si entra nel
menu di impostazione relativo;
– agendo sui tasti +oppure –(tramite sin-
gole pressioni) può essere scelta la nuo-
va impostazione di questa voce del sot-
tomenu;
– tramite pressione breve del pulsante
MENU ESC si può memorizzare l’impo-
stazione e contemporaneamente ritorna-
re alla stessa voce del sottomenu prima
selezionata. MENU DI SETUP fig. 18
Il menù è composto da una serie di fun-
zioni disposte in modo “circolare” la cui
selezione, realizzabile mediante i pulsanti
+e –consente l’accesso alle diverse ope-
razioni di scelta ed impostazione (setup)
riportate in seguito. Per alcune voci (Re-
golazione orologio e Unità di misura) è
previsto un sottomenu.
Il menu di setup può essere attivato con
una pressione breve del pulsante MENU
ESC.
Con singole pressioni dei tasti +o –è pos-
sibile muoversi nella lista del menu di setup.
Le modalità di gestione a questo punto dif-
feriscono tra loro a seconda della carat-
teristica della voce selezionata.
Selezione di una voce del menu principale
senza sottomenu:
– tramite pressione breve del pulsante
MENU ESCpuò essere selezionata l’im-
postazione del menu principale che si de-
sidera modificare;
– agendo sui tasti +o –(tramite singole
pressioni) può essere scelta la nuova im-
postazione;
– tramite pressione breve del pulsante
MENU ESCsi può memorizzare l’impo-
stazione e contemporaneamente ritorna-
re alla stessa voce del menu principale pri-
ma selezionata.Selezione di “Data” e
“Impostazione Orologio”:
– tramite pressione breve del pulsante
MENU ESCsi può selezionare il primo
dato da modificare (es. ore / minuti o an-
no / mese / giorno);
– agendo sui tasti +o –(tramite singole
pressioni) può essere scelta la nuova im-
postazione;
– tramite pressione breve del pulsante
MENU ESCsi può memorizzare l’impo-
stazione e contemporaneamente passare al-
la successiva voce del menu di impostazio-
ne, se questa è l’ultima si ritorna alla stessa
voce del menu prima selezionata.
Tramite pressione lunga del pulsante
MENU ESC:
– se ci si trova al livello del menu princi-
pale, si esce dall’ambiente menu di set up;
– se ci si trova in un altro punto del me-
nu (al livello di impostazione di una voce
di sottomenu, al livello di sottomenu o al
livello di impostazione di una voce del me-
nu principale) si esce al livello di menu
principale;
– vengono salvate solo le modifiche già me-
morizzate dall’utente (già confermate con
la pressione del pulsante MENU ESC).
L’ambiente menu di setup è temporizza-
to; dopo l’uscita dal menu dovuta allo sca-
dere di questa temporizzazione vengono
salvate solo le modifiche già memorizza-
te dall’utente (già confermate con la pres-
sione breve del pulsante MENU ESC).
001-035 Fiorino IT 1ed 2-12-2009 15:28 Pagina 22

23
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDIGiorno
AnnoMese
Deutsch
Português
English
Español
Français
Italiano
Nederland
Turkçe Esempio:

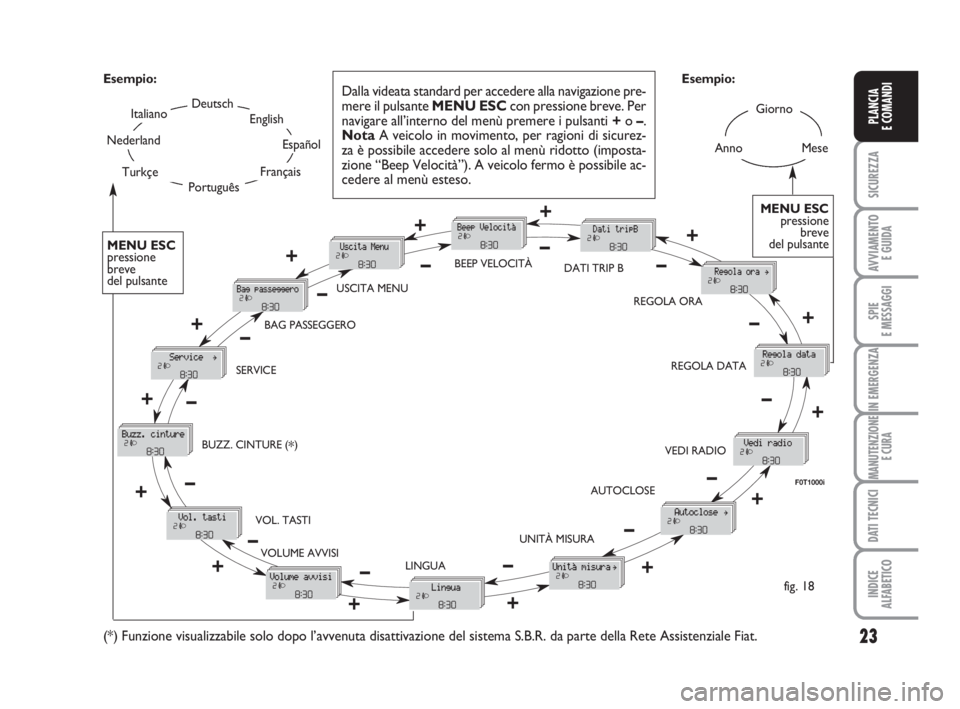

fig. 18 Esempio:
Dalla videata standard per accedere alla navigazione pre-
mere il pulsante MENU ESCcon pressione breve. Per
navigare all’interno del menù premere i pulsanti +o –.
NotaA veicolo in movimento, per ragioni di sicurez-
za è possibile accedere solo al menù ridotto (imposta-
zione “Beep Velocità”). A veicolo fermo è possibile ac-
cedere al menù esteso.
F0T1000i
MENU ESC
pressione
breve
del pulsante
+
– +
–
– +
+
–
+–
–
– +
+++ ––––
++ +
– +
–
USCITA MENUBEEP VELOCITÀ
REGOLA ORA
REGOLA DATA
VEDI RADIO
AUTOCLOSE
UNITÀ MISURA
LINGUA VOLUME AVVISI VOL. TASTI BUZZ. CINTURE (
*) SERVICEBAG PASSEGGERO
(*) Funzione visualizzabile solo dopo l’avvenuta disattivazione del sistema S.B.R. da parte della Rete Assistenziale Fiat.
–+
DATI TRIP B
MENU ESC
pressione
breve
del pulsante
001-035 Fiorino IT 1ed 2-12-2009 15:28 Pagina 23

24
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

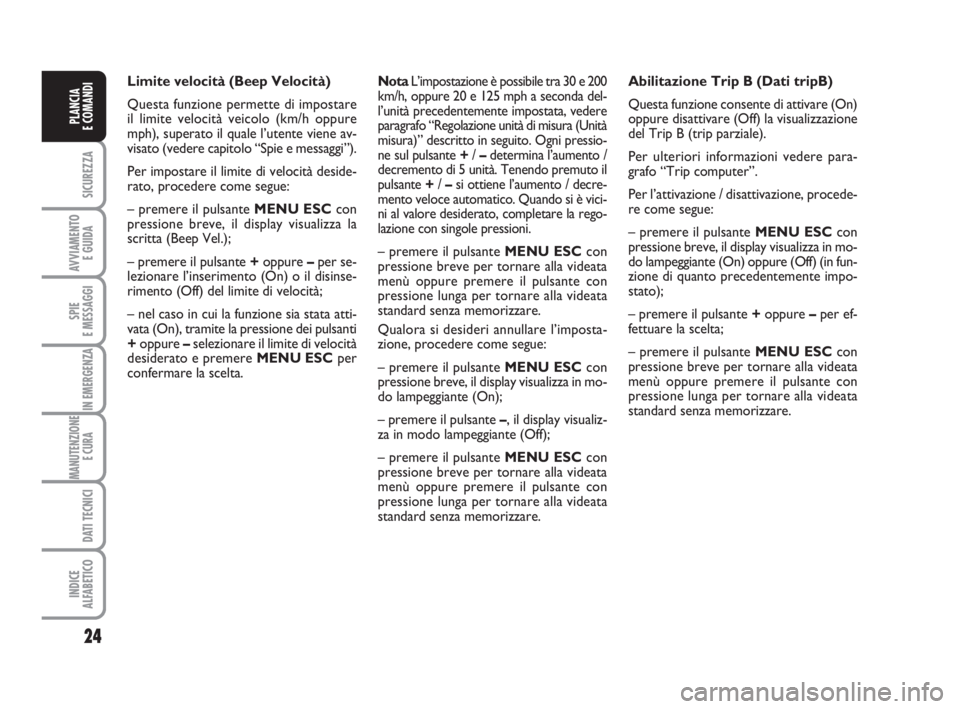

NotaL’impostazione è possibile tra 30 e 200
km/h, oppure 20 e 125 mph a seconda del-
l’unità precedentemente impostata, vedere
paragrafo “Regolazione unità di misura (Unità
misura)” descritto in seguito. Ogni pressio-
ne sul pulsante +/ –determina l’aumento /
decremento di 5 unità. Tenendo premuto il
pulsante +/ –si ottiene l’aumento / decre-
mento veloce automatico. Quando si è vici-
ni al valore desiderato, completare la rego-
lazione con singole pressioni.
– premere il pulsante MENU ESCcon
pressione breve per tornare alla videata
menù oppure premere il pulsante con
pressione lunga per tornare alla videata
standard senza memorizzare.
Qualora si desideri annullare l’imposta-
zione, procedere come segue:
– premere il pulsante MENU ESCcon
pressione breve, il display visualizza in mo-
do lampeggiante (On);
– premere il pulsante –, il display visualiz-
za in modo lampeggiante (Off);
– premere il pulsante MENU ESCcon
pressione breve per tornare alla videata
menù oppure premere il pulsante con
pressione lunga per tornare alla videata
standard senza memorizzare. Limite velocità (Beep Velocità)
Questa funzione permette di impostare
il limite velocità veicolo (km/h oppure
mph), superato il quale l’utente viene av-
visato (vedere capitolo “Spie e messaggi”).
Per impostare il limite di velocità deside-
rato, procedere come segue:
– premere il pulsante MENU ESCcon
pressione breve, il display visualizza la
scritta (Beep Vel.);
– premere il pulsante +oppure –per se-
lezionare l’inserimento (On) o il disinse-
rimento (Off) del limite di velocità;
– nel caso in cui la funzione sia stata atti-
vata (On), tramite la pressione dei pulsanti
+oppure –selezionare il limite di velocità
desiderato e premere MENU ESCper
confermare la scelta.Abilitazione Trip B (Dati tripB)
Questa funzione consente di attivare (On)
oppure disattivare (Off) la visualizzazione
del Trip B (trip parziale).
Per ulteriori informazioni vedere para-
grafo “Trip computer”.
Per l’attivazione / disattivazione, procede-
re come segue:
– premere il pulsante MENU ESCcon
pressione breve, il display visualizza in mo-
do lampeggiante (On) oppure (Off) (in fun-
zione di quanto precedentemente impo-
stato);
– premere il pulsante +oppure –per ef-
fettuare la scelta;
– premere il pulsante MENU ESCcon
pressione breve per tornare alla videata
menù oppure premere il pulsante con
pressione lunga per tornare alla videata
standard senza memorizzare.
001-035 Fiorino IT 1ed 2-12-2009 15:28 Pagina 24

25
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
– nel caso in cui si entra nel sottomenù “For-
mato”:premendo il pulsante MENU ESC
con pressione breve, il display visualizza in
modo lampeggiante la modalità di visua-
lizzazione;
– premere il pulsante +oppure –per ef-
fettuare la selezione in modalità “24h” op-
pure “12h”.
Una volta effettuata la regolazione, pre-
mere il pulsante MENU ESCcon pres-
sione breve per tornare alla videata sot-
tomenu oppure premere il pulsante con
pressione lunga per tornare alla videata
menu principale senza memorizzare.
– premere nuovamente il pulsante
MENU ESCcon pressione lunga per tor-
nare alla videata standard o al menu prin-
cipale a seconda del punto in cui ci si tro-

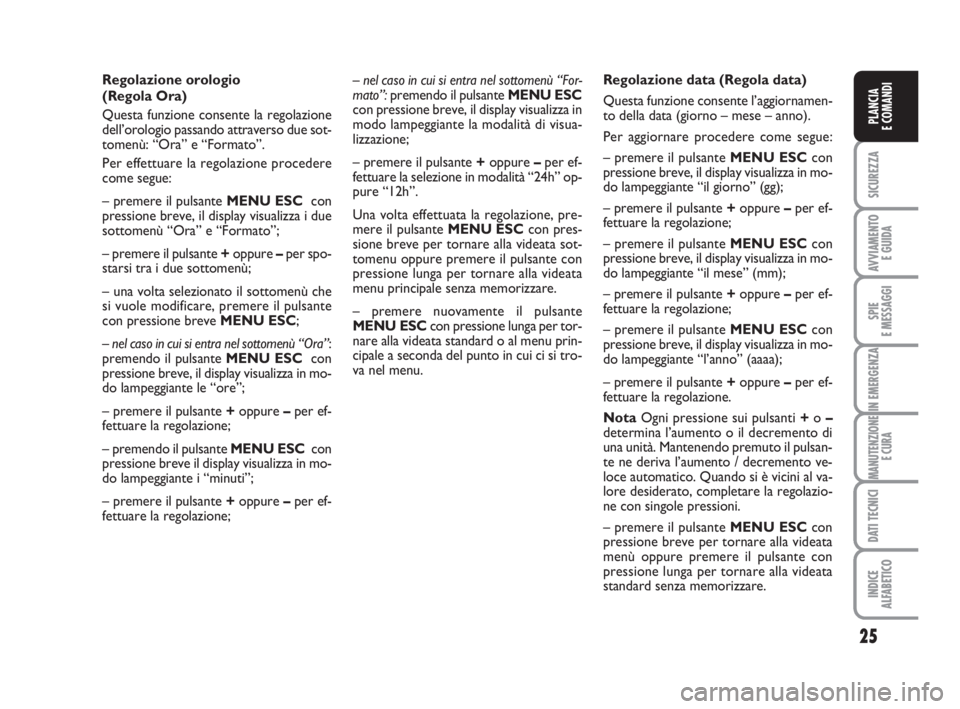

va nel menu. Regolazione orologio
(Regola Ora)
Questa funzione consente la regolazione
dell’orologio passando attraverso due sot-
tomenù: “Ora” e “Formato”.
Per effettuare la regolazione procedere
come segue:
– premere il pulsante MENU ESCcon
pressione breve, il display visualizza i due
sottomenù “Ora” e “Formato”;
– premere il pulsante +oppure –per spo-
starsi tra i due sottomenù;
– una volta selezionato il sottomenù che
si vuole modificare, premere il pulsante
con pressione breve MENU ESC;
– nel caso in cui si entra nel sottomenù “Ora”:
premendo il pulsante MENU ESCcon
pressione breve, il display visualizza in mo-
do lampeggiante le “ore”;
– premere il pulsante +oppure –per ef-
fettuare la regolazione;
– premendo il pulsante MENU ESCcon
pressione breve il display visualizza in mo-
do lampeggiante i “minuti”;
– premere il pulsante +oppure –per ef-
fettuare la regolazione;Regolazione data (Regola data)
Questa funzione consente l’aggiornamen-
to della data (giorno – mese – anno).
Per aggiornare procedere come segue:
– premere il pulsante MENU ESCcon
pressione breve, il display visualizza in mo-
do lampeggiante “il giorno” (gg);
– premere il pulsante +oppure –per ef-
fettuare la regolazione;
– premere il pulsante MENU ESCcon
pressione breve, il display visualizza in mo-
do lampeggiante “il mese” (mm);
– premere il pulsante +oppure –per ef-
fettuare la regolazione;
– premere il pulsante MENU ESCcon
pressione breve, il display visualizza in mo-
do lampeggiante “l’anno” (aaaa);
– premere il pulsante +oppure –per ef-
fettuare la regolazione.
NotaOgni pressione sui pulsanti +o
–
determina l’aumento o il decremento di
una unità. Mantenendo premuto il pulsan-
te ne deriva l’aumento / decremento ve-
loce automatico. Quando si è vicini al va-
lore desiderato, completare la regolazio-
ne con singole pressioni.
– premere il pulsante MENU ESCcon
pressione breve per tornare alla videata
menù oppure premere il pulsante con
pressione lunga per tornare alla videata
standard senza memorizzare.
001-035 Fiorino IT 1ed 2-12-2009 15:28 Pagina 25

26
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
Chiusura centralizzata automatica
a veicolo in movimento (Autoclose)
Questa funzione, previa attivazione (On),
consente l’attivazione del blocco automa-
tico delle porte al superamento della ve-
locità di 5 km/h.
Per attivare (On) oppure disattivare (Off)
questa funzione, procedere come segue:
– premere il pulsante MENU ESCcon
pressione breve, il display visualizza un sot-
tomenu;
– premere il pulsante MENU ESCcon
pressione breve, il display visualizza in mo-
do lampeggiante (On) oppure (Off) (in fun-
zione di quanto precedentemente impo-
stato);
– premere il pulsante +oppure –per ef-
fettuare la scelta;
– premere il pulsante MENU ESCcon
pressione breve per tornare alla videata
sottomenù oppure premere il pulsante
con pressione lunga per tornare alla vi-
deata menu principale senza memorizza-
re;
– premere nuovamente il pulsante
MENU ESCcon pressione lunga per tor-
nare alla videata standard o al menu prin-
cipale a seconda del punto in cui ci si tro-
va nel menu. Ripetizione informazioni audio
(Vedi radio)
Questa funzione permette di visualizzare
sul display informazioni relative all’auto-
radio.
– Radio: frequenza o messaggio RDS del-
la stazione radio selezionata, attivazione
ricerca automatica o AutoSTore;
– CD audio, CD MP3: numero della trac-
cia;
– CD Changer: numero CD e numero
traccia;
Per visualizzare (On) oppure eliminare
(Off) le informazioni autoradio sul display,
procedere come segue:
– premere il pulsante MENU ESCcon
pressione breve, il display visualizza in mo-
do lampeggiante (On) oppure (Off)(in fun-
zione di quanto precedentemente impo-
stato);
– premere il pulsante +oppure –per ef-
fettuare la scelta;
– premere il pulsante MENU ESCcon
pressione breve per tornare alla videata
menù oppure premere il pulsante con
pressione lunga per tornare alla videata
standard senza memorizzare.Regolazione unità di misura
(Unità misura)
Questa funzione consente l’impostazione
delle unità di misura tramite tre sottomenù:
“Distanze”, “Consumi” e “Temperatura”.
Per impostare l’unità di misura desiderata,
procedere come segue:
– premere il pulsante MENU ESCcon
pressione breve, il display visualizza i tre sot-
tomenù;
– premere il pulsante +oppure –per spo-
starsi tra i tre sottomenù;
– una volta selezionato il sottomenù che si
vuole modificare, premere il pulsante
MENU ESCcon pressione breve;
– nel caso in cui si entra nel sottomenù
“Distanze”: premendo il pulsante MENU
ESCcon pressione breve, il display visua-
lizza “km” oppure “mi” (in funzione di quan-
do precedentemente impostato);
– premere il pulsante +oppure –per ef-
fettuare la scelta;
– nel caso in cui si entra nel sottomenù
“Consumi”: premendo il pulsante MENU
ESCcon pressione breve, il display visua-
lizza “km/l”, “l/100km” oppure “mpg” (in
funzione di quando precedentemente im-
postato);
001-035 Fiorino IT 1ed 2-12-2009 15:28 Pagina 26

27
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

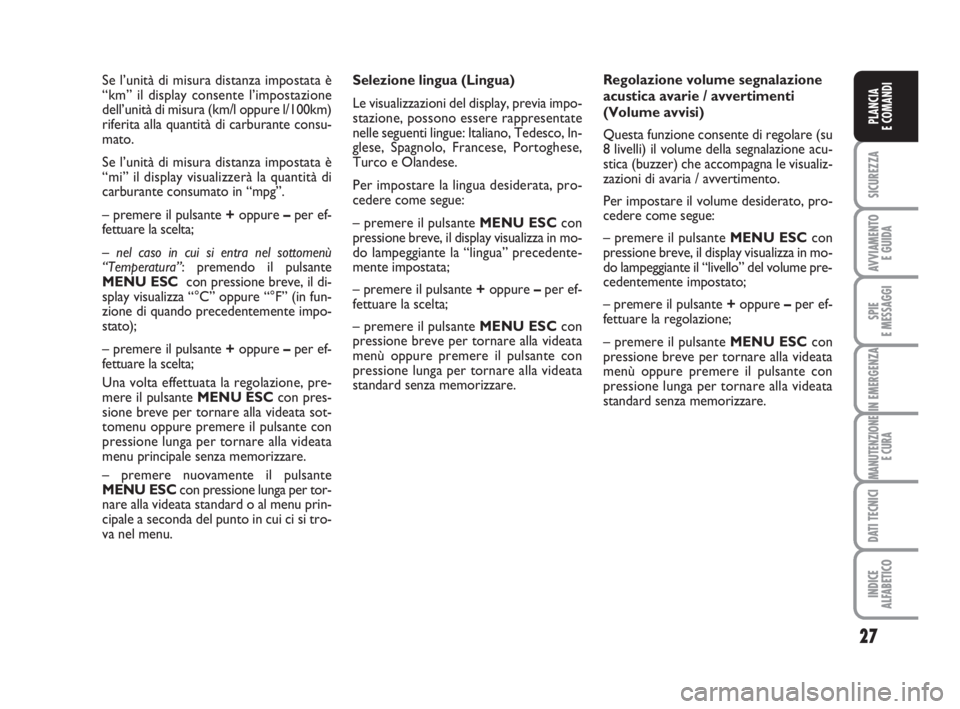

Selezione lingua (Lingua)
Le visualizzazioni del display, previa impo-
stazione, possono essere rappresentate
nelle seguenti lingue: Italiano, Tedesco, In-
glese, Spagnolo, Francese, Portoghese,
Turco e Olandese.
Per impostare la lingua desiderata, pro-
cedere come segue:
– premere il pulsante MENU ESCcon
pressione breve, il display visualizza in mo-
do lampeggiante la “lingua” precedente-
mente impostata;
– premere il pulsante +oppure –per ef-
fettuare la scelta;
– premere il pulsante MENU ESCcon
pressione breve per tornare alla videata
menù oppure premere il pulsante con
pressione lunga per tornare alla videata
standard senza memorizzare.Regolazione volume segnalazione
acustica avarie / avvertimenti
(Volume avvisi)
Questa funzione consente di regolare (su
8 livelli) il volume della segnalazione acu-
stica (buzzer) che accompagna le visualiz-
zazioni di avaria / avvertimento.
Per impostare il volume desiderato, pro-
cedere come segue:
– premere il pulsante MENU ESCcon
pressione breve, il display visualizza in mo-
do lampeggiante il “livello” del volume pre-
cedentemente impostato;
– premere il pulsante +oppure –per ef-
fettuare la regolazione;
– premere il pulsante MENU ESCcon
pressione breve per tornare alla videata
menù oppure premere il pulsante con
pressione lunga per tornare alla videata
standard senza memorizzare. Se l’unità di misura distanza impostata è
“km” il display consente l’impostazione
dell’unità di misura (km/l oppure l/100km)
riferita alla quantità di carburante consu-
mato.
Se l’unità di misura distanza impostata è
“mi” il display visualizzerà la quantità di
carburante consumato in “mpg”.
– premere il pulsante +oppure –per ef-
fettuare la scelta;
– nel caso in cui si entra nel sottomenù
“Temperatura”: premendo il pulsante
MENU ESCcon pressione breve, il di-
splay visualizza “°C” oppure “°F” (in fun-
zione di quando precedentemente impo-
stato);
– premere il pulsante +oppure –per ef-
fettuare la scelta;
Una volta effettuata la regolazione, pre-
mere il pulsante MENU ESCcon pres-
sione breve per tornare alla videata sot-
tomenu oppure premere il pulsante con
pressione lunga per tornare alla videata
menu principale senza memorizzare.
– premere nuovamente il pulsante
MENU ESCcon pressione lunga per tor-
nare alla videata standard o al menu prin-
cipale a seconda del punto in cui ci si tro-
va nel menu.
001-035 Fiorino IT 1ed 2-12-2009 15:28 Pagina 27

28
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

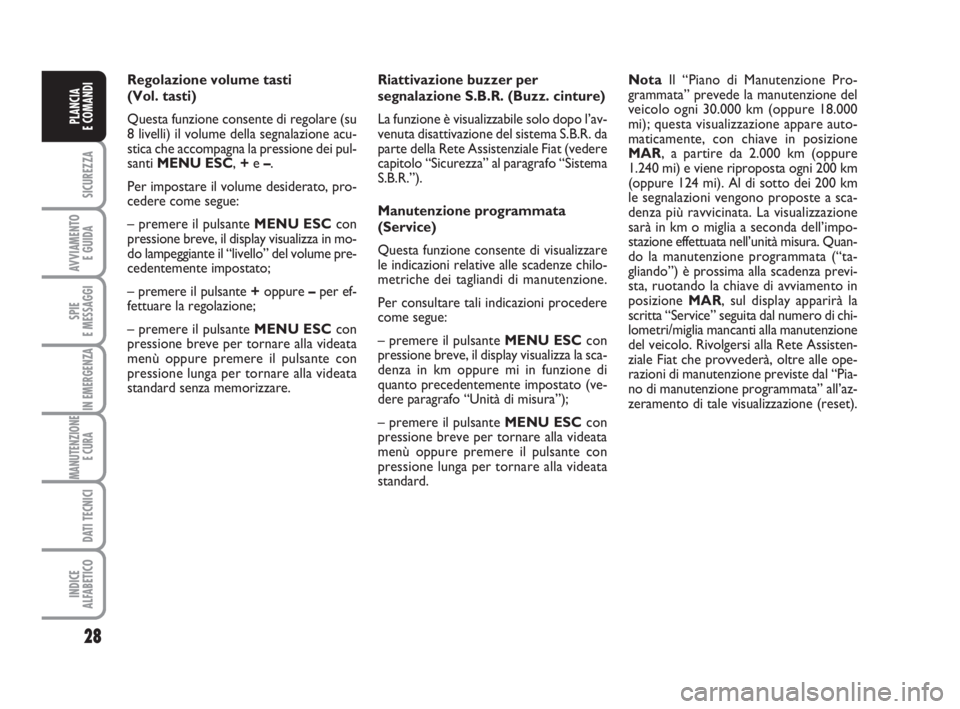

Regolazione volume tasti
(Vol. tasti)
Questa funzione consente di regolare (su
8 livelli) il volume della segnalazione acu-
stica che accompagna la pressione dei pul-
santi MENU ESC, +e –.
Per impostare il volume desiderato, pro-
cedere come segue:
– premere il pulsante MENU ESCcon
pressione breve, il display visualizza in mo-
do lampeggiante il “livello” del volume pre-
cedentemente impostato;
– premere il pulsante +oppure –per ef-
fettuare la regolazione;
– premere il pulsante MENU ESCcon
pressione breve per tornare alla videata
menù oppure premere il pulsante con
pressione lunga per tornare alla videata
standard senza memorizzare.Riattivazione buzzer per
segnalazione S.B.R. (Buzz. cinture)
La funzione è visualizzabile solo dopo l’av-
venuta disattivazione del sistema S.B.R. da
parte della Rete Assistenziale Fiat (vedere
capitolo “Sicurezza” al paragrafo “Sistema
S.B.R.”).
Manutenzione programmata
(Service)
Questa funzione consente di visualizzare
le indicazioni relative alle scadenze chilo-
metriche dei tagliandi di manutenzione.
Per consultare tali indicazioni procedere
come segue:
– premere il pulsante MENU ESCcon
pressione breve, il display visualizza la sca-
denza in km oppure mi in funzione di
quanto precedentemente impostato (ve-
dere paragrafo “Unità di misura”);
– premere il pulsante MENU ESCcon
pressione breve per tornare alla videata
menù oppure premere il pulsante con
pressione lunga per tornare alla videata
standard.NotaIl “Piano di Manutenzione Pro-
grammata” prevede la manutenzione del
veicolo ogni 30.000 km (oppure 18.000
mi); questa visualizzazione appare auto-
maticamente, con chiave in posizione
MAR, a partire da 2.000 km (oppure
1.240 mi) e viene riproposta ogni 200 km
(oppure 124 mi). Al di sotto dei 200 km
le segnalazioni vengono proposte a sca-
denza più ravvicinata. La visualizzazione
sarà in km o miglia a seconda dell’impo-
stazione effettuata nell’unità misura. Quan-
do la manutenzione programmata (“ta-
gliando”) è prossima alla scadenza previ-
sta, ruotando la chiave di avviamento in
posizione MAR, sul display apparirà la
scritta “Service” seguita dal numero di chi-
lometri/miglia mancanti alla manutenzione
del veicolo. Rivolgersi alla Rete Assisten-
ziale Fiat che provvederà, oltre alle ope-
razioni di manutenzione previste dal “Pia-
no di manutenzione programmata” all’az-
zeramento di tale visualizzazione (reset).
001-035 Fiorino IT 1ed 2-12-2009 15:28 Pagina 28

29
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

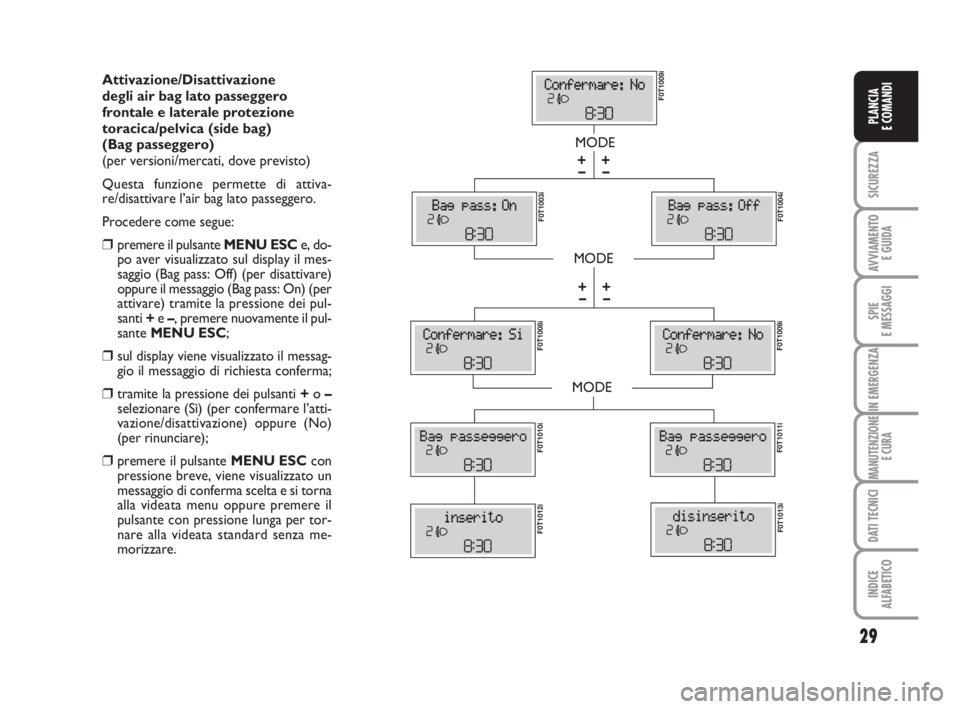

Attivazione/Disattivazione
degli air bag lato passeggero
frontale e laterale protezione
toracica/pelvica (side bag)
(Bag passeggero)
(per versioni/mercati, dove previsto)
Questa funzione permette di attiva-
re/disattivare l’air bag lato passeggero.
Procedere come segue:
❒premere il pulsante MENU ESCe, do-
po aver visualizzato sul display il mes-
saggio (Bag pass: Off) (per disattivare)
oppure il messaggio (Bag pass: On) (per
attivare) tramite la pressione dei pul-
santi +e –, premere nuovamente il pul-
sante MENU ESC;
❒sul display viene visualizzato il messag-
gio il messaggio di richiesta conferma;
❒tramite la pressione dei pulsanti +o –
selezionare (Sì) (per confermare l’atti-
vazione/disattivazione) oppure (No)
(per rinunciare);
❒premere il pulsante MENU ESCcon
pressione breve, viene visualizzato un
messaggio di conferma scelta e si torna
alla videata menu oppure premere il
pulsante con pressione lunga per tor-
nare alla videata standard senza me-
morizzare.
MODE
MODE
MODE
– +
– +
F0T1009i F0T1003i
F0T1004i F0T1008i
F0T1009i F0T1011iF0T1010i
F0T1012iF0T1013i
– +
– +
001-035 Fiorino IT 1ed 2-12-2009 15:28 Pagina 29
