FIAT FIORINO 2014 Manual de Uso e Manutenção (in Portuguese)

180
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
ÍNDICE
ALFABÉTICO
CARACTERÍSTICASTÉCNICAS
CÓDIGOS DO MOTOR - VERSÕES DE CARROÇARIA
Código do motor Versão da carroçaria
Cargo Combi N1 Combi M1
(4 lugares transporte misto)
1.4 KFV 225 BXA1A AX – 225 AXA1A 00
225 BXA1A AX1 – 225 AXA1A 0E
225 BXA1A AX2 –
225 BXA1A AX3 –
225 BXA1A AX8 –
225 BXA1A AX9 –
225 BXA1A AX10 –
225 BXA1A AX11 –
1.3 Multijet199A2000 225 BXB1A AX 225 CXB1A ZA 225 AXB1A 01
225 BXB1A AX1 225 CXB1A ZA1 225 AXB1A 01C
225 BXB1A AX2 225 CXB1A ZA4 225 AXB1A 01G
225 BXB1A AX3 225 CXB1A ZA5 225 AXB1A 01N
225 BXB1A AX4 225 CXB1A ZA14 225 AXB11 02C
225 BXB1A AX5 225 CXB1A ZA15
225 BXB1A AX6 225 CXB1A ZA20
225 BXB1A AX7 225 CXB1A ZA21
225 BXB1A AX8 225 CXB11 ZA4
225 BXB1A AX9 225 CXB11 ZA5
225 BXB1A AX10
225 BXB1A AX11
225 BXB11 AX
225 BXB11 AX1
225 BXB11 AX2
225 BXB11 AX3
225 BXB11 AX5
177-197 Fiorino P 1ed:177-199 Fiorino POR 1ed 3-12-2009 10:18 Pagina 180

181
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
ÍNDICE
ALFABÉTICO
CARACTERÍSTICASTÉCNICAS

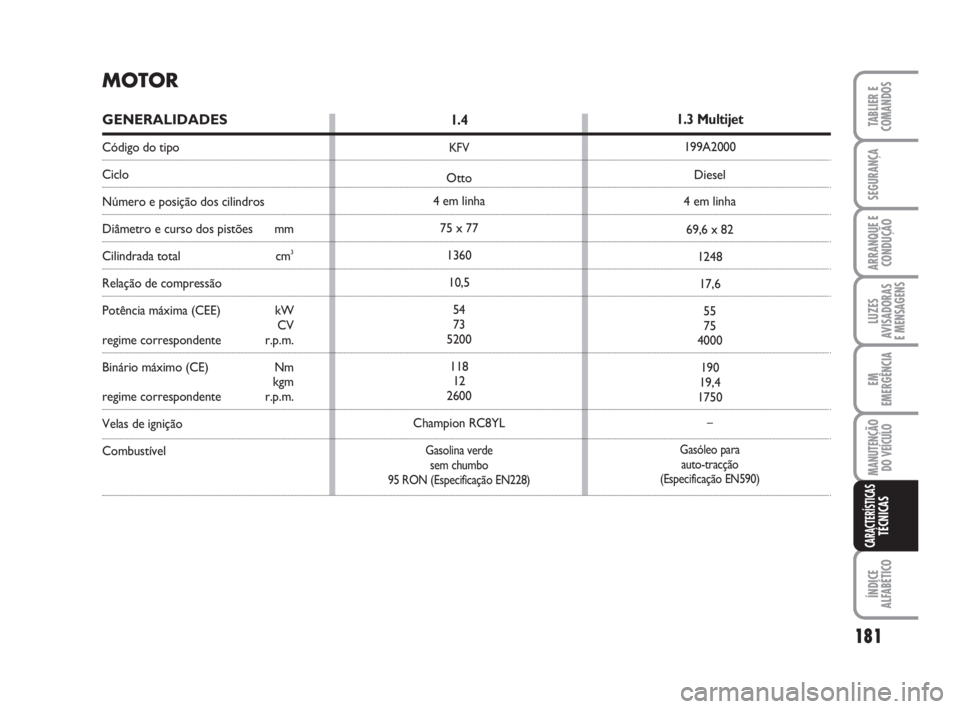

MOTOR
GENERALIDADES
Código do tipo
Ciclo
Número e posição dos cilindros
Diâmetro e curso dos pistões mm
Cilindrada total cm3
Relação de compressão
Potência máxima (CEE) kW
CV
regime correspondente r.p.m.
Binário máximo (CE) Nm
kgm
regime correspondente r.p.m.
Velas de ignição
Combustível
1.4
KFV
Otto
4 em linha
75 x 77
1360
10,5
54
73
5200
118
12
2600
Champion RC8YL
Gasolina verde
sem chumbo
95 RON (Especificação EN228)
1.3 Multijet
199A2000
Diesel
4 em linha
69,6 x 82
1248
17,6
55
75
4000
190
19,4
1750
–
Gasóleo para
auto-tracção
(Especificação EN590)
177-197 Fiorino P 1ed:177-199 Fiorino POR 1ed 3-12-2009 10:18 Pagina 181

182
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
ÍNDICE
ALFABÉTICO
CARACTERÍSTICASTÉCNICAS

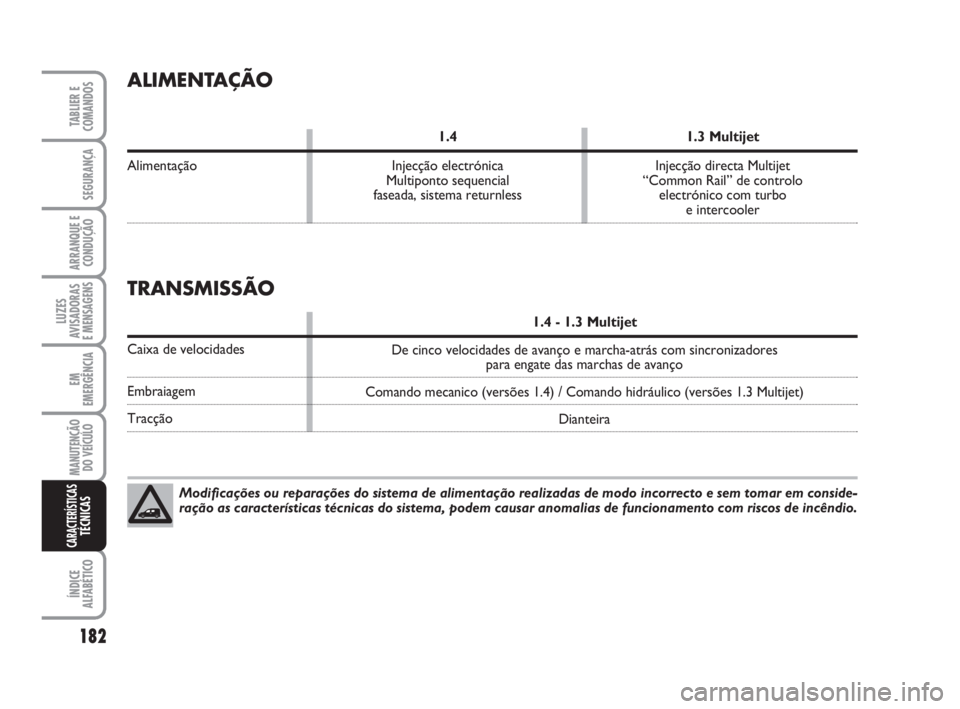

ALIMENTAÇÃO
1.4 1.3 Multijet
Alimentação Injecção electrónica Injecção directa Multijet
Multiponto sequencial “Common Rail” de controlo
faseada, sistema returnless electrónico com turbo
e intercooler
Modificações ou reparações do sistema de alimentação realizadas de modo incorrecto e sem tomar em conside-
ração as características técnicas do sistema, podem causar anomalias de funcionamento com riscos de incêndio.
TRANSMISSÃO
1.4 - 1.3 Multijet
Caixa de velocidades
Embraiagem
TracçãoDe cinco velocidades de avanço e marcha-atrás com sincronizadores
para engate das marchas de avanço
Comando mecanico (versões 1.4) / Comando hidráulico (versões 1.3 Multijet)
Dianteira
177-197 Fiorino P 1ed:177-199 Fiorino POR 1ed 3-12-2009 10:18 Pagina 182

183
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
ÍNDICE
ALFABÉTICO
CARACTERÍSTICASTÉCNICAS
SUSPENSÕES
1.4 - 1.3 Multijet
Dianteiros
TraseirasCom rodas independentes tipo Mc Pherson
De ponte flexível
TRAVÕES
1.4 - 1.3 Multijet
Travões de serviço:
– dianteiros
– traseiros
Travão de mão
AVISO Água, gelo e sal antigelo presentes na estrada podem depositar-se nos discos dos travões, reduzindo a eficácia
aquando da primeira travagem.
DIRECÇÃO
1.4 - 1.3 Multijet
Tipo
Diâmetro mínimo de virada
(entre passeios) mDe pinhão e cremalheira com direcção assistida hidráulica
9,95 De discos
De tambor
Comandado por alavanca manual, agindo nos travões traseiros
177-197 Fiorino P 1ed:177-199 Fiorino POR 1ed 3-12-2009 10:18 Pagina 183

184
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
ÍNDICE
ALFABÉTICO
CARACTERÍSTICASTÉCNICAS
LEITURA CORRECTA
DO PNEU fig. 5
Exemplo: 175/70 R 14 91T
175= Largura nominal (S, distância em
mm entre os lados).
70= Relação da altura/largura (H/S) em
percentagem.
R= Pneu radial.
14= Diâmetro da jante em polegadas
(Ø).
91= Índice de carga (capacidade).
T= Índice de velocidade máxima.
RODAS
JANTES E PNEUS
Jantes em aço estampado ou em liga le-
ve. Pneus Tubeless com carcaça radial. No
livrete de circulação, são ainda indicados
todos os pneus homologados.
AVISO No caso de eventuais discordân-
cias entre o “Manual de uso e manuten-
ção” e a “Caderneta de circulação”, deve
considerar-se apenas o que é indicado nes-
ta última.
Para a segurança de andamento, é indis-
pensável que o veículo esteja equipado de
pneus da mesma marca e do mesmo tipo
em todas as rodas.
AVISO Com pneus Tubeless não usar câ-
maras de ar.
RODA SOBRESSALENTE
Jante em aço estampado. Pneu Tubeless.
ALINHAMENTO DAS RODAS
Convergência das rodas dianteiras medi-
da entre as jantes: –1 ±1 mm.
Os valores referem-se ao veículo em an-
damento.
fig. 5F0T0014m
Índice de carga (capacidade)
60= 250 kg 84= 500 kg
61= 257 kg85= 515 kg
62= 265 kg 86 = 530 kg
63= 272 kg 87= 545 kg
64= 280 kg 88= 560 kg
65= 290 kg 89= 580 kg
66= 300 kg 90= 600 kg
67 = 307 kg 91= 615 kg
68= 315 kg 92= 630 kg
69 = 325 kg 93 = 650 kg
70 = 335 kg 94= 670 kg
71 = 345 kg 95= 690 kg
72= 355 kg 96 = 710 kg
73= 365 kg 97= 730 kg
74 = 375 kg 98= 750 kg
75= 387 kg 99= 775 kg
76 = 400 kg 100= 800 kg
77= 412 kg 101= 825 kg
78= 425 kg 102= 850 kg
79= 437 kg 103= 875 kg
80= 450 kg 104= 900 kg
81= 462 kg 105= 925 kg
82= 475 kg 106 = 950 kg
83= 487 kg
177-197 Fiorino P 1ed:177-199 Fiorino POR 1ed 3-12-2009 10:18 Pagina 184

185
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
ÍNDICE
ALFABÉTICO
CARACTERÍSTICASTÉCNICAS
Índice de velocidade máxima
Q= até 160 km/h.
R= até 170 km/h.
S= até 180 km/h.
T= até 190 km/h.
U= até 200 km/h.
H= até 210 km/h.
V= até 240 km/h.
W= até 270 km/h.
Y= até 300 km/h.
Índice de velocidade máxima
dos pneus para a neve
QM + S= até 160 km/h.
TM + S= até 190 km/h.
HM + S= até 210 km/h.LEITURA CORRECTA
DA JANTE fig. 5
Exemplo: 5
1/2J x 14 H2 ET 44
5
1/2= largura da jante em polegadas (1).
J= perfil do balcão (ressalto lateral
onde apoia o talão do pneu) (2).
14= diâmetro de montagem em po-
legadas (corresponde ao do
pneu que deve ser montado)
(3= Ø).
H2 = forma e número dos “hump”
(relevo em circunferência, que
mantém na sede o talão do pneu
Tubeless na jante).
ET 44= cambagem da roda (distância en-
tre o plano de apoio do dis-
co/jante e distância da jante da
roda).
fig. 6F0T0000m
PNEUS
RIM PROTECTOR fig. 6
No caso de utilização de
tampões das rodas integrais
fixados (com mola) à jante de cha-
pa e pneus não de fábrica, em pós-
venda, equipados com rim protector
(ver fig. 6), NÃO montar os tampões
de roda. A utilização de pneus e tam-
pões de roda não idóneos, poderá
provocar a perda repentina da pres-
são do pneu.
AVISO
177-197 Fiorino P 1ed:177-199 Fiorino POR 1ed 3-12-2009 10:18 Pagina 185

186
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
ÍNDICE
ALFABÉTICO
CARACTERÍSTICASTÉCNICAS
1.4

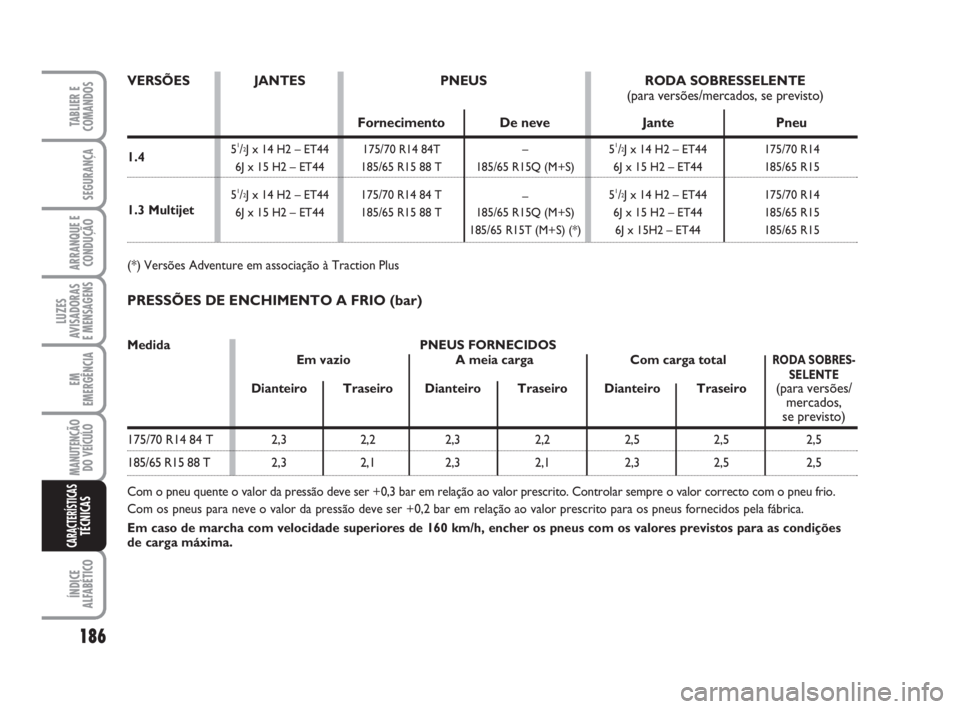

PRESSÕES DE ENCHIMENTO A FRIO (bar)
Com o pneu quente o valor da pressão deve ser +0,3 bar em relação ao valor prescrito. Controlar sempre o valor correcto com o pneu frio.
Com os pneus para neve o valor da pressão deve ser +0,2 bar em relação ao valor prescrito para os pneus fornecidos pela fábrica.
Em caso de marcha com velocidade superiores de 160 km/h, encher os pneus com os valores previstos para as condições
de carga máxima. Medida PNEUS FORNECIDOS
Em vazio A meia carga Com carga total
RODA SOBRES-
SELENTE
Dianteiro Traseiro Dianteiro Traseiro Dianteiro Traseiro(para versões/
mercados,
se previsto)
175/70 R14 84 T 2,3 2,2 2,3 2,2 2,5 2,5 2,5
185/65 R15 88 T 2,3 2,1 2,3 2,1 2,3 2,5 2,5
VERSÕES JANTES PNEUS RODA SOBRESSELENTE
(para versões/mercados, se previsto)
Fornecimento De neve Jante Pneu
51/2J x 14 H2 – ET44 175/70 R14 84T – 51/2J x 14 H2 – ET44 175/70 R14
6J x 15 H2 – ET44 185/65 R15 88 T 185/65 R15Q (M+S) 6J x 15 H2 – ET44 185/65 R15
5
1/2J x 14 H2 – ET44 175/70 R14 84 T
–51/2J x 14 H2 – ET44 175/70 R14
6J x 15 H2 – ET44 185/65 R15 88 T 185/65 R15Q (M+S) 6J x 15 H2 – ET44 185/65 R15
185/65 R15T (M+S) (*) 6J x 15H2 – ET44 185/65 R15
(*) Versões Adventure em associação à Traction Plus 1.3 Multijet
177-197 Fiorino P 1ed:177-199 Fiorino POR 1ed 3-12-2009 10:18 Pagina 186

187
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
ÍNDICE
ALFABÉTICO
CARACTERÍSTICASTÉCNICAS

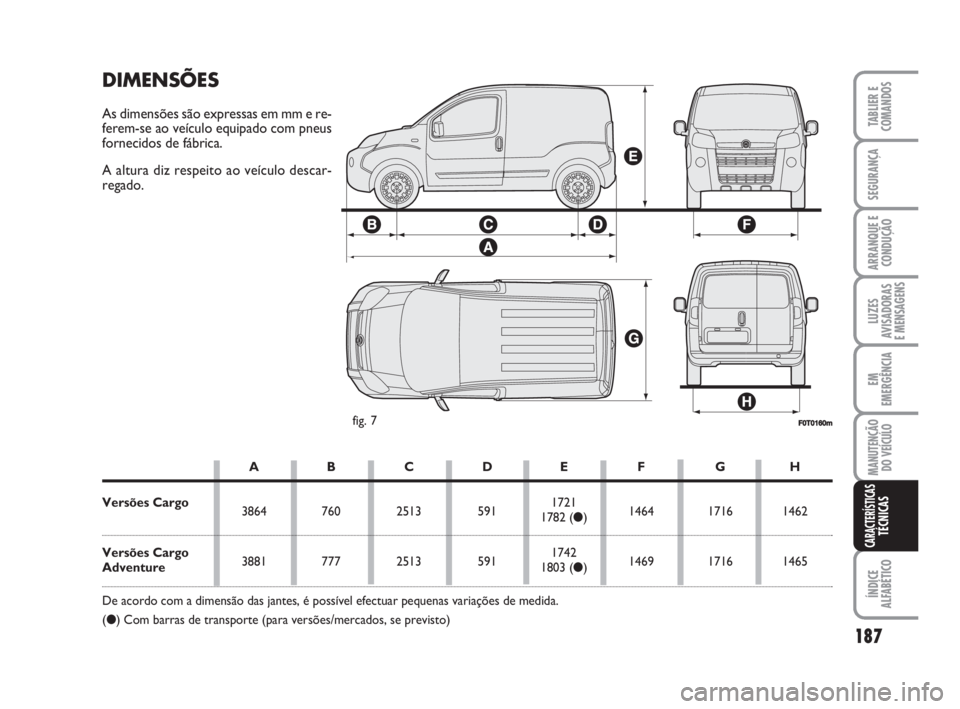

F0T0160mfig. 7
DIMENSÕES
As dimensões são expressas em mm e re-
ferem-se ao veículo equipado com pneus
fornecidos de fábrica.
A altura diz respeito ao veículo descar-
regado.
AB CDE F GH
Versões Cargo
3864 760 2513 5911721
1464 1716 1462
1782 (●)
Versões Cargo
3881 777 2513 5911742
1469 1716 1465
Adventure1803 (●)
De acordo com a dimensão das jantes, é possível efectuar pequenas variações de medida.
(●) Com barras de transporte (para versões/mercados, se previsto)
177-197 Fiorino P 1ed:177-199 Fiorino POR 1ed 3-12-2009 10:18 Pagina 187

188
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
ÍNDICE
ALFABÉTICO
CARACTERÍSTICASTÉCNICAS

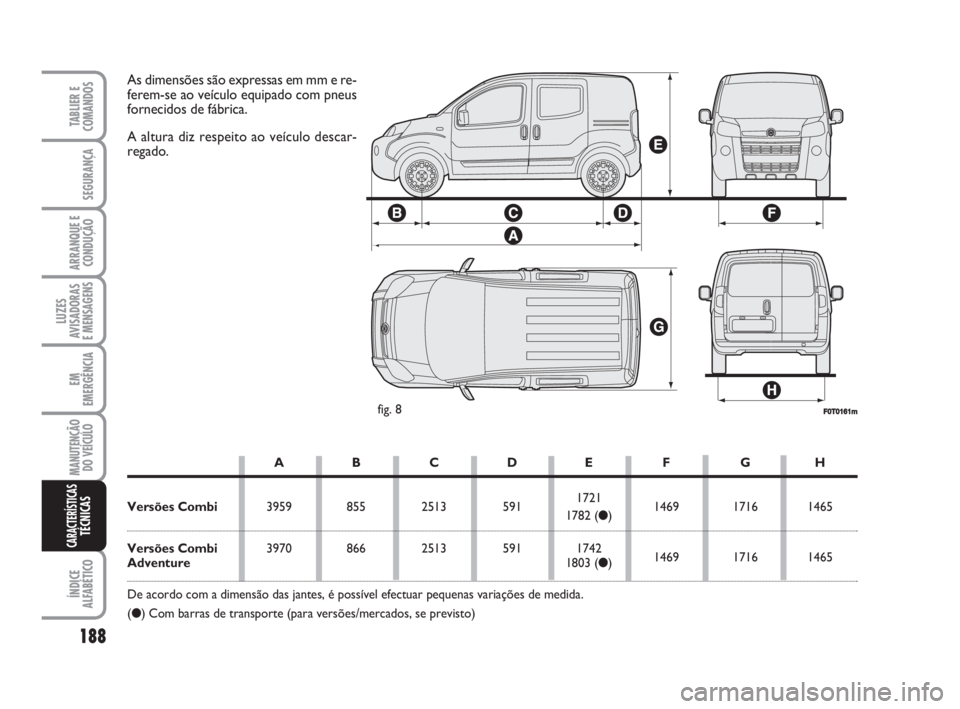

F0T0161mfig. 8
As dimensões são expressas em mm e re-
ferem-se ao veículo equipado com pneus
fornecidos de fábrica.
A altura diz respeito ao veículo descar-
regado.
AB CDE F GH
Versões Combi3959 855 2513 5911721
1469 1716 1465
1782 (●)
Versões Combi3970 866 2513 591 1742
1469 1716 1465
Adventure1803 (●)
De acordo com a dimensão das jantes, é possível efectuar pequenas variações de medida.
(●) Com barras de transporte (para versões/mercados, se previsto)
177-197 Fiorino P 1ed:177-199 Fiorino POR 1ed 3-12-2009 10:18 Pagina 188

189
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
ÍNDICE
ALFABÉTICO
CARACTERÍSTICASTÉCNICAS
1.4 1.3 Multijet
157 (*) / 155 (**) 157 (*) / 155 (**)
(*) Versões Cargo
(**) Versões Combi

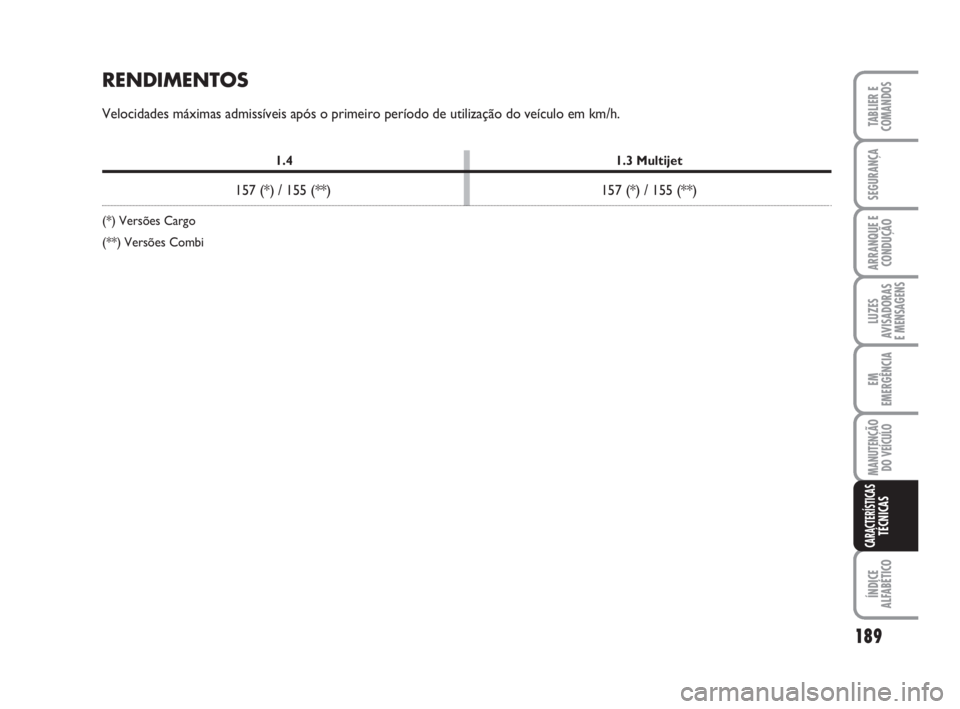

RENDIMENTOS
Velocidades máximas admissíveis após o primeiro período de utilização do veículo em km/h.
