Miroirs rétroviseur
– électriques ..................................... 40
– externes ......................................... 39
– internes ........................................... 39
Moteur
– alimentation ................................... 182
– codes d'identification ................... 180
– données caractéristiques ............ 181
– transmission .................................. 182
MSR (systéme) .................................... 74
Nettoyage des vitres ........................ 51
Petit siège Isofix
(prédisposition d’installation ) ....... 93
Plafonnier détachable ......................... 54
Plafonniers
– mise en/hors service ....... 52-53-54
– remplacement des ampoules
plafonniers avant .................142-143
– remplacement des ampoules
plafonniers arrière ..............143-144
Plafonniers ............................................ 52
Planche de bord et commandes.. 4
Pneumatiques
– équipement à bord ....................... 186
– lecture correcte
du pneumatique ............................ 184– pneumatiques à neige ......... 109-186
– pneumatiques Rim Protector...... 185
– pression de gonflage .................... 186
– remplacement ............................... 127
Poids ...................................................... 190
Porte-bagages et porte-skis .............. 69
Portes
– ouverture/
fermeture centralisée .................. 59
– dispositif de sécurité
des enfants ..................................... 61
– latéraux glissants ........................... 59
– arrière à deux battants ............... 62
Prédisposition de montage
siège Isofix ........................................ 93
Prestations ........................................... 189
Prétensionneurs .................................. 86
Prise de courant ................................. 57
Protection de l’environnement ....... 82
Ravitaillement du véhicule ............... 80
Ravitaillements .................................... 192
Remorquage de remorques ............. 108
Remorquage du véhicule ................... 154
Remplacement
d'une ampoule .................................. 134
Remplacement d'une roue ............... 125
Rim Protector (pneumatiques) ......... 185 Follow me home (dispositif) ............ 50
Fonction “Lane Change” ................... 50
Freins à la main ................................... 104
Freins ..................................................... 185
Fusibles (changement) ....................... 145
Hill Holder (système) ....................... 73
Huile du moteur
– consommation .............................. 163
– vérification du niveau ................... 165
Installation de chauffage/
ventilation .......................................... 41
Installation de dispositifs
électriques/électroniques ............... 80
Instruments de bord .......................... 14
Internes ................................................. 176
Isofix (petit siège) ............................... 93
Jantes des roues
(lecture correcte) ............................ 185
Lampes témoin et messages ...........111
Levage du véhicule ............................. 153
Lève-vitres ............................................ 63
Leviers au volant
– levier droit ..................................... 51
– levier gauche .................................. 49
Longue inactivité du véhicule ........... 110
198-208 Fiorino FR 1ed:198-208 Fiorino FR 1ed 1-12-2009 8:50 Pagina 200

201
TEMOINS ETSIGNALISATION
PLANCHE
DE BORD ET
COMMANDES
SECURITE
DEMARRAGE
ET CONDUITE
EN URGENCE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
Roue (remplacement) ........................ 125
Roues et pneumatiques ...........169-184
Sécurité............................................. 83
Sécurité des enfants (dispositif) ....... 61
Sièges
– avec chauffage électrique ............ 33
– réglages ........................................... 33
– escamotable ................................... 34
– nettoyage ....................................... 176
Sondes de parking .............................. 77
Speed block........................................... 76
Suspensions .......................................... 183
Symboles .............................................. 7
Système EOBD .................................. 76
Système ESP ......................................... 72
Système ABS ........................................ 71
Système Fiat CODE ........................... 7
Système MSR ....................................... 74
Système SBR ........................................ 85
Tableau de bord ................................ 6
Tableau de bord et commandes ..... 4
Tableau porte-instruments ............... 5
Télécommande à radiofréquence:
homologations du ministère .......... 197
Temoins et segnalisation............ 111
Traction Plus (système) .................... 75Transmetteurs radio et
téléphones portables ....................... 80
Transmission ........................................ 182
Transport d'enfants en sécurité ...... 89
Trip computer ..................................... 30
Tuyaux en caoutchouc ...................... 170
Vérification des niveaux ................... 162
Vernis (entretien) ............................... 174
Verrouillage de la direction .............. 13
Vitesses maxi ....................................... 189
Vitres
– latérales avec ouverture
à compas ........................................ 58
– nettoyage ....................................... 177
Volant .................................................... 38
198-208 Fiorino FR 1ed:198-208 Fiorino FR 1ed 1-12-2009 8:50 Pagina 201

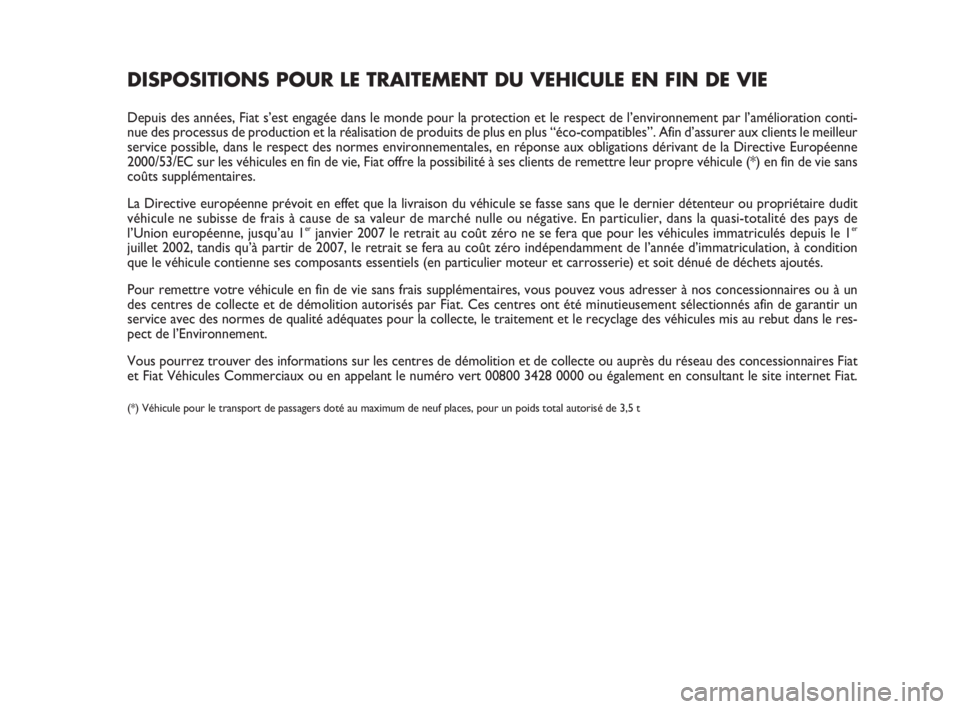

DISPOSITIONS POUR LE TRAITEMENT DU VEHICULE EN FIN DE VIE
Depuis des années, Fiat s’est engagée dans le monde pour la protection et le respect de l’environnement par l’amélioration conti-
nue des processus de production et la réalisation de produits de plus en plus “éco-compatibles”. Afin d’assurer aux clients le meilleur
service possible, dans le respect des normes environnementales, en réponse aux obligations dérivant de la Directive Européenne
2000/53/EC sur les véhicules en fin de vie, Fiat offre la possibilité à ses clients de remettre leur propre véhicule (*) en fin de vie sans
coûts supplémentaires.
La Directive européenne prévoit en effet que la livraison du véhicule se fasse sans que le dernier détenteur ou propriétaire dudit
véhicule ne subisse de frais à cause de sa valeur de marché nulle ou négative. En particulier, dans la quasi-totalité des pays de
l’Union européenne, jusqu’au 1
erjanvier 2007 le retrait au coût zéro ne se fera que pour les véhicules immatriculés depuis le 1er
juillet 2002, tandis qu’à partir de 2007, le retrait se fera au coût zéro indépendamment de l’année d’immatriculation, à condition
que le véhicule contienne ses composants essentiels (en particulier moteur et carrosserie) et soit dénué de déchets ajoutés.
Pour remettre votre véhicule en fin de vie sans frais supplémentaires, vous pouvez vous adresser à nos concessionnaires ou à un
des centres de collecte et de démolition autorisés par Fiat. Ces centres ont été minutieusement sélectionnés afin de garantir un
service avec des normes de qualité adéquates pour la collecte, le traitement et le recyclage des véhicules mis au rebut dans le res-
pect de l’Environnement.
Vous pourrez trouver des informations sur les centres de démolition et de collecte ou auprès du réseau des concessionnaires Fiat
et Fiat Véhicules Commerciaux ou en appelant le numéro vert 00800 3428 0000 ou également en consultant le site internet Fiat.
(*) Véhicule pour le transport de passagers doté au maximum de neuf places, pour un poids total autorisé de 3,5 t
198-208 Fiorino FR 1ed:198-208 Fiorino FR 1ed 1-12-2009 8:50 Pagina 202

N N
O O
T T
E E
S S
198-208 Fiorino FR 1ed:198-208 Fiorino FR 1ed 1-12-2009 8:50 Pagina 203

198-208 Fiorino FR 1ed:198-208 Fiorino FR 1ed 1-12-2009 8:50 Pagina 204

198-208 Fiorino FR 1ed:198-208 Fiorino FR 1ed 1-12-2009 8:50 Pagina 205

®
A votre mecanicien, demande
®
Est dans le coeur de votre moteur.
198-208 Fiorino FR 1ed:198-208 Fiorino FR 1ed 1-12-2009 8:50 Pagina 206

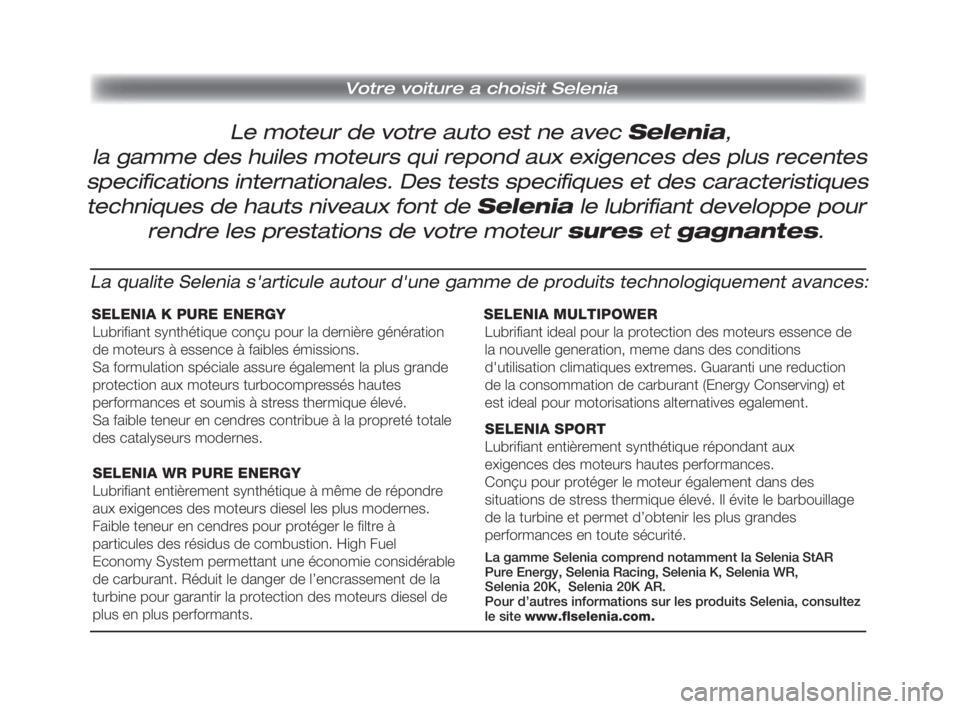

Le moteur de votre auto est ne avec Selenia,
Votre voiture a choisit Selenia
la gamme des huiles moteurs qui repond aux exigences des plus recentes
specifications internationales. Des tests specifiques et des caracteristiques
techniques de hauts niveaux font de Selenia le lubrifiant developpe pour
rendre les prestations de votre moteur sures et gagnantes.
La qualite Selenia s'articule autour d'une gamme de produits technologiquement avances:
SELENIA K PURE ENERGY
Lubrifiant synthétique conçu pour la dernière génération
de moteurs à essence à faibles émissions.
Sa formulation spéciale assure également la plus grande
protection aux moteurs turbocompressés hautes
performances et soumis à stress thermique élevé.
Sa faible teneur en cendres contribue à la propreté totale
des catalyseurs modernes.
SELENIA WR PURE ENERGY
Lubrifiant entièrement synthétique à même de répondre
aux exigences des moteurs diesel les plus modernes.
Faible teneur en cendres pour protéger le filtre à
particules des résidus de combustion. High Fuel
Economy System permettant une économie considérable
de carburant. Réduit le danger de l’encrassement de la
turbine pour garantir la protection des moteurs diesel de
plus en plus performants. SELENIA MULTIPOWER
Lubrifiant ideal pour la protection des moteurs essence de
la nouvelle generation, meme dans des conditions
d'utilisation climatiques extremes. Guaranti une reduction
de la consommation de carburant (Energy Conserving) et
est ideal pour motorisations alternatives egalement.
SELENIA SPORT
Lubrifiant entièrement synthétique répondant aux
exigences des moteurs hautes performances.
Conçu pour protéger le moteur également dans des
situations de stress thermique élevé. Il évite le barbouillage
de la turbine et permet d’obtenir les plus grandes
performances en toute sécurité.
La gamme Selenia comprend notamment la Selenia StAR
Pure Energy, Selenia Racing, Selenia K, Selenia WR,
Selenia 20K, Selenia 20K AR.
Pour d’autres informations sur les produits Selenia, consultez
le sitewww.flselenia.com.
198-208 Fiorino FR 1ed:198-208 Fiorino FR 1ed 1-12-2009 8:50 Pagina 207

VIDANGE HUILE MOTEUR
1.4 - 1.3 Multijet
Capacité du réservoir 45
Réserve6÷7
Ravitailler les vehicules pourvues de moteur à essence uniquement avec de l’essence sans plomb ayant un nombre d’octane (RON) non inférieur à 95 (Spécification EN 228)
Ravitailler les vehicules pourvues de moteur Diesel uniquement avec du gazole pour traction automobile (Spécification EN 590)
RAVITAILLEMENT EN CARBURANT (litres)
Fiat Group Automobiles S.p.A. - Customer Services - Technical Services - Service Engineering
Largo Senatore G. Agnelli, 5 - 10040 Volvera - Torino (Italia) - Imprime n. 603.81.654 - 11/2009 - 1 edition
Lorsque le pneu est chaud, la valeur de pression doit être +0,3 bar par rapport à la valeur préconisée. En tous cas, contrôler de nouveau la valeur lorsque le pneu est froid.
Avec les pneus à neige la valeur de la pression doit être +0,2 bar par rapport à la valeur indiquée pour les pneus en dotation.
En cas de marche à des vitesses supérieures à 160 km/h, gonfler les pneus aux valeurs prévues par les conditions de pleine charge.
1.4 1.3 Multijetlitres kg litres kg
Carter moteur 2,7 2,4 3,0 2,6
Carter moteur et filtre 3,0 2,6 3,2 2,8

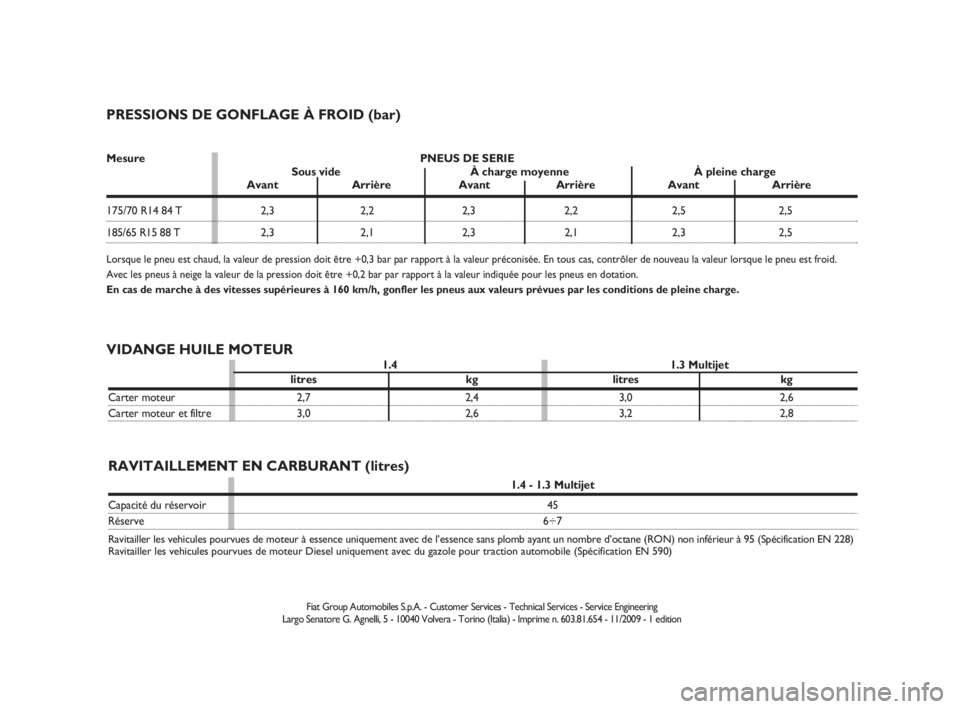

PRESSIONS DE GONFLAGE À FROID (bar)
