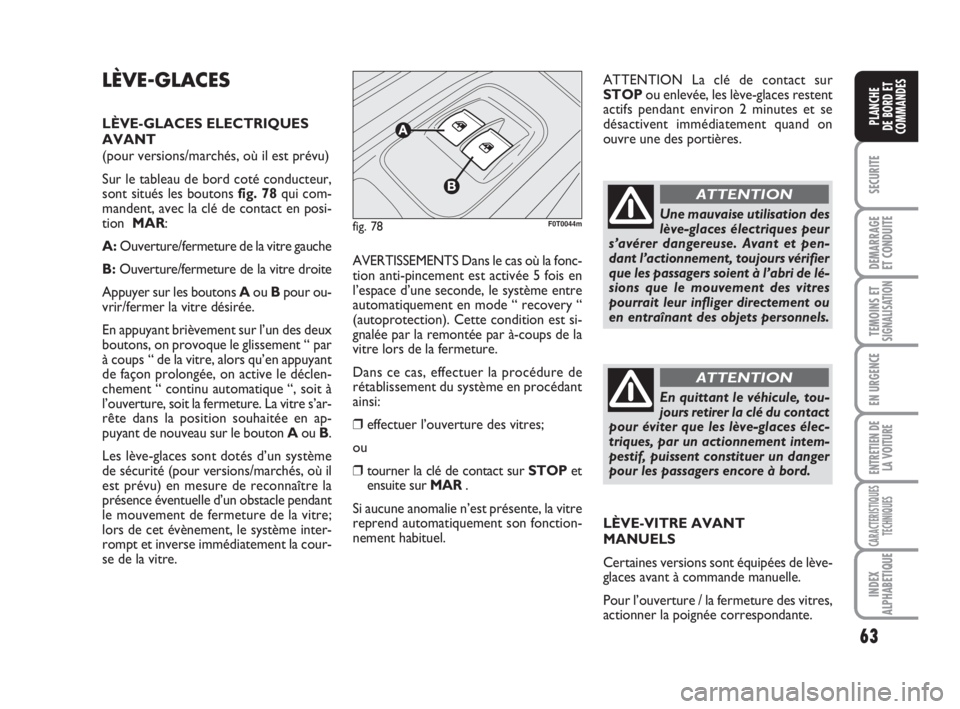

LÈVE-GLACES
LÈVE-GLACES ELECTRIQUES
AVANT
(pour versions/marchés, où il est prévu)
Sur le tableau de bord coté conducteur,
sont situés les boutons fig. 78qui com-
mandent, avec la clé de contact en posi-
tion MAR:
A:Ouverture/fermeture de la vitre gauche
B:Ouverture/fermeture de la vitre droite
Appuyer sur les boutons Aou Bpour ou-
vrir/fermer la vitre désirée.
En appuyant brièvement sur l’un des deux
boutons, on provoque le glissement “ par
à coups “ de la vitre, alors qu’en appuyant
de façon prolongée, on active le déclen-
chement “ continu automatique “, soit à
l’ouverture, soit la fermeture. La vitre s’ar-
rête dans la position souhaitée en ap-
puyant de nouveau sur le bouton Aou B.
Les lève-glaces sont dotés d’un système
de sécurité (pour versions/marchés, où il
est prévu) en mesure de reconnaître la
présence éventuelle d’un obstacle pendant
le mouvement de fermeture de la vitre;
lors de cet évènement, le système inter-
rompt et inverse immédiatement la cour-
se de la vitre.AVERTISSEMENTS Dans le cas où la fonc-
tion anti-pincement est activée 5 fois en
l’espace d’une seconde, le système entre
automatiquement en mode “ recovery “
(autoprotection). Cette condition est si-
gnalée par la remontée par à-coups de la
vitre lors de la fermeture.
Dans ce cas, effectuer la procédure de
rétablissement du système en procédant
ainsi:
❒effectuer l’ouverture des vitres;
ou
❒tourner la clé de contact sur STOPet
ensuite sur MAR.
Si aucune anomalie n’est présente, la vitre
reprend automatiquement son fonction-
nement habituel.ATTENTION La clé de contact sur
STOPou enlevée, les lève-glaces restent
actifs pendant environ 2 minutes et se
désactivent immédiatement quand on
ouvre une des portières.
fig. 78F0T0044mUne mauvaise utilisation des
lève-glaces électriques peur
s’avérer dangereuse. Avant et pen-
dant l’actionnement, toujours vérifier
que les passagers soient à l’abri de lé-
sions que le mouvement des vitres
pourrait leur infliger directement ou
en entraînant des objets personnels.
ATTENTION
En quittant le véhicule, tou-
jours retirer la clé du contact
pour éviter que les lève-glaces élec-
triques, par un actionnement intem-
pestif, puissent constituer un danger
pour les passagers encore à bord.
ATTENTION
LÈVE-VITRE AVANT
MANUELS
Certaines versions sont équipées de lève-
glaces avant à commande manuelle.
Pour l’ouverture / la fermeture des vitres,
actionner la poignée correspondante.
036-082 Fiorino FR 1ed:036-082 Fiorino FR 2-12-2009 15:49 Pagina 63

115
SECURITE
DEMARRAGE
ET CONDUITE
EN URGENCE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE
DE BORD ET
COMMANDES
TEMOINS ETSIGNALISATION
ANOMALIE DU
SYSTÈME ABS
(jaune ambre)
En tournant la clé en position MARle té-
moin s’allume, mais il doit s’éteindre après
quelques secondes.
Le témoin s’allume lorsque le système est
défaillant ou non disponible. Dans ce cas,
le système de freinage garde toute son ef-
ficacité, mais sans les avantages assurés par
le système ABS. Procéder prudemment et
s’adresser immédiatement au Réseau
Après-vente Fiat.
Sur certaines versions, le message concer-
né apparaît sur l’afficheur.
ANOMALIE
EBD
(rouge)
(jaune ambre)
L’allumage simultané des témoins
xet>lorsque le moteur est en service, in-
dique un’anomalie du système EBD ou l’in-
disponibilité du système; si tel est le cas,
des freinages brusques peuvent provoquer
un blocage précoce du train AR, avec pos-
sibilité de dérapage.
Conduire très prudemment et contacter
immédiatement le Réseau Après-vente
Fiat pour faire contrôler le système.
Sur certaines versions, le message concer-
né apparaît sur l’afficheur.
>
x>v
MODE FIXE : PRESSION
D’HUILE MOTEUR
INSUFFISANTE (rouge)
MODE CLIGNOTANT : HUILE
MOTEUR DÉGRADÉE
(versions Multijet avec FAP uniquement -
rouge)
Tourner la clé en position MARpour allu-
mer le témoin qui devra toutefois s’éteindre
dès que le moteur aura été mis en marche.
1. Pression d’huile moteur insuffisante
Le témoin s’allume en mode fixe conjoin-
tement (pour les versions/marchés qui le
prévoient) au message visualisé sur l’affi-
cheur lorsque le système relève un
manque de pression de l’huile moteur.ANOMALIE DU
SYSTEME ESP /
TRACTION PLUS
(jaune ambre)
En tournant la clé en position MARle té-
moin s’allume, mais il doit s’éteindre après
quelques secondes.
Si le témoin ne s’éteint pas, ou s’il reste al-
lumé pendant la marche en même temps
que l’allumage du voyant sur le bouton ASR
OFF, s’adresser au Réseau Après-vente Fiat.
Sur certaines versions, l’affichage visuali-
se un message dédié.
NoteLe clignotement du témoin pendant la
marche indique l’intervention du système ESP.
áSi le témoin vs’allume
pendant la marche (pour cer-
taines versions, conjointement au mes-
sage visualisé sur l’afficheur), arrêter
immédiatement le moteur et s’adres-
ser au Réseau Après-vente Fiat.
ATTENTION
2. Huile moteur dégradée
(versions Multijet avec FAP uniquement)
Le témoin s’allume en mode clignotant et
un message spécifique (pour les ver-
sions/marchés qui le prévoient) apparaît
sur l’afficheur. En fonction des versions, le
témoin peut clignoter selon les modalités
suivantes :
– pendant 1 minute toutes les deux heures;
– pendant des cycles de 3 minutes entre-
coupés d’intervalles de 5 secondes durant
lesquels le témoin s’éteint, et ce, jusqu’à
ce que l’huile soit vidangée.
À la suite du premier signalement, à
chaque démarrage du moteur, le témoin
continuera à clignoter selon les modali-
tés indiquées auparavant, et ce, jusqu’à ce
que l’huile soit vidangée. L’afficheur (pour
les versions/ marchés qui le prévoient) vi-
sualise, outre le témoin, un message dé-
dié. L’allumage en mode clignotant de ce
témoin ne doit pas être considérée com-
me une anomalie de la voiture, mais com-
me un avertissement qui prévient le client
que l’utilisation normale de la voiture a
conduit à la nécessité de vidanger l’huile.
111-122 Fiorino FR 1ed:111-122 MiniCargo FR 2-12-2009 15:56 Pagina 115

118
SECURITE
DEMARRAGE
ET CONDUITE
EN URGENCE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE
DE BORD ET
COMMANDES
TEMOINS ETSIGNALISATION

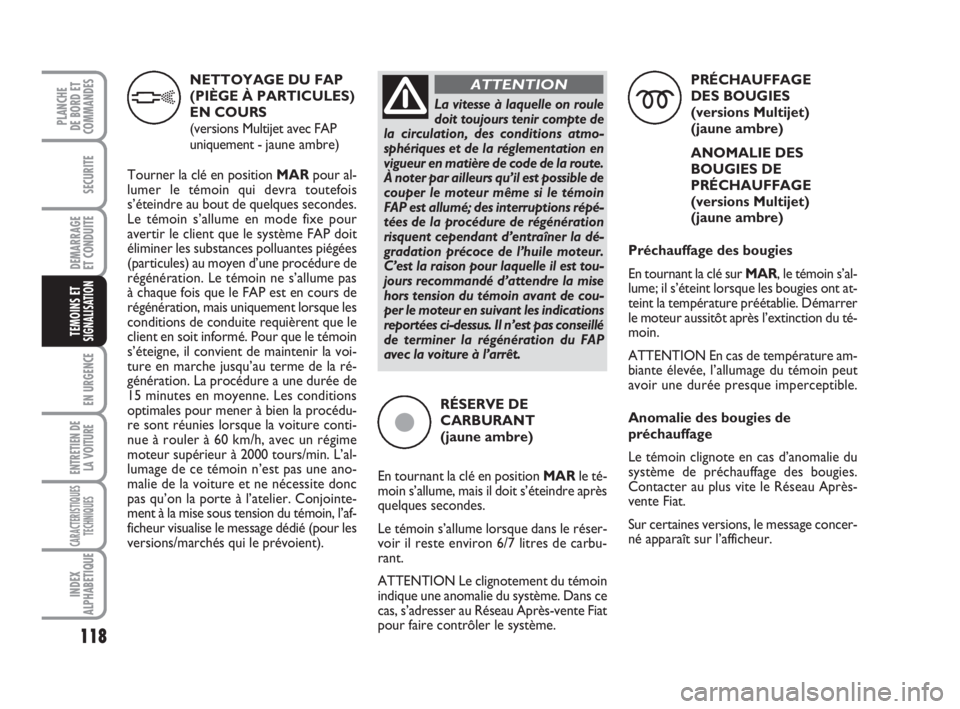

NETTOYAGE DU FAP
(PIÈGE À PARTICULES)
EN COURS
(versions Multijet avec FAP
uniquement -jaune ambre)
Tourner la clé en position MARpour al-
lumer le témoin qui devra toutefois
s’éteindre au bout de quelques secondes.
Le témoin s’allume en mode fixe pour
avertir le client que le système FAP doit
éliminer les substances polluantes piégées
(particules) au moyen d’une procédure de
régénération. Le témoin ne s’allume pas
à chaque fois que le FAP est en cours de
régénération, mais uniquement lorsque les
conditions de conduite requièrent que le
client en soit informé. Pour que le témoin
s’éteigne, il convient de maintenir la voi-
ture en marche jusqu’au terme de la ré-
génération. La procédure a une durée de
15 minutes en moyenne. Les conditions
optimales pour mener à bien la procédu-
re sont réunies lorsque la voiture conti-
nue à rouler à 60 km/h, avec un régime
moteur supérieur à 2000 tours/min. L’al-
lumage de ce témoin n’est pas une ano-
malie de la voiture et ne nécessite donc
pas qu’on la porte à l’atelier. Conjointe-
ment à la mise sous tension du témoin, l’af-
ficheur visualise le message dédié (pour les
versions/marchés qui le prévoient).RÉSERVE DE
CARBURANT
(jaune ambre)
En tournant la clé en position MARle té-
moin s’allume, mais il doit s’éteindre après
quelques secondes.
Le témoin s’allume lorsque dans le réser-
voir il reste environ 6/7 litres de carbu-
rant.
ATTENTION Le clignotement du témoin
indique une anomalie du système. Dans ce
cas, s’adresser au Réseau Après-vente Fiat
pour faire contrôler le système.PRÉCHAUFFAGE
DES BOUGIES
(versions Multijet)
(jaune ambre)
ANOMALIE DES
BOUGIES DE
PRÉCHAUFFAGE
(versions Multijet)
(jaune ambre)
Préchauffage des bougies
En tournant la clé sur MAR, le témoin s’al-
lume; il s’éteint lorsque les bougies ont at-
teint la température préétablie. Démarrer
le moteur aussitôt après l’extinction du té-
moin.
ATTENTION En cas de température am-
biante élevée, l’allumage du témoin peut
avoir une durée presque imperceptible.
Anomalie des bougies de
préchauffage
Le témoin clignote en cas d’anomalie du
système de préchauffage des bougies.
Contacter au plus vite le Réseau Après-
vente Fiat.
Sur certaines versions, le message concer-
né apparaît sur l’afficheur.
h
ç
mLa vitesse à laquelle on roule
doit toujours tenir compte de
la circulation, des conditions atmo-
sphériques et de la réglementation en
vigueur en matière de code de la route.
À noter par ailleurs qu’il est possible de
couper le moteur même si le témoin
FAP est allumé; des interruptions répé-
tées de la procédure de régénération
risquent cependant d’entraîner la dé-
gradation précoce de l’huile moteur.
C’est la raison pour laquelle il est tou-
jours recommandé d’attendre la mise
hors tension du témoin avant de cou-
per le moteur en suivant les indications
reportées ci-dessus. Il n’est pas conseillé
de terminer la régénération du FAP
avec la voiture à l’arrêt.
ATTENTION
111-122 Fiorino FR 1ed:111-122 MiniCargo FR 2-12-2009 15:56 Pagina 118

125
SECURITE
DEMARRAGE
ET CONDUITE
TEMOINS ETSIGNALISATION
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE
DE BORD ET
COMMANDES
EN URGENCE

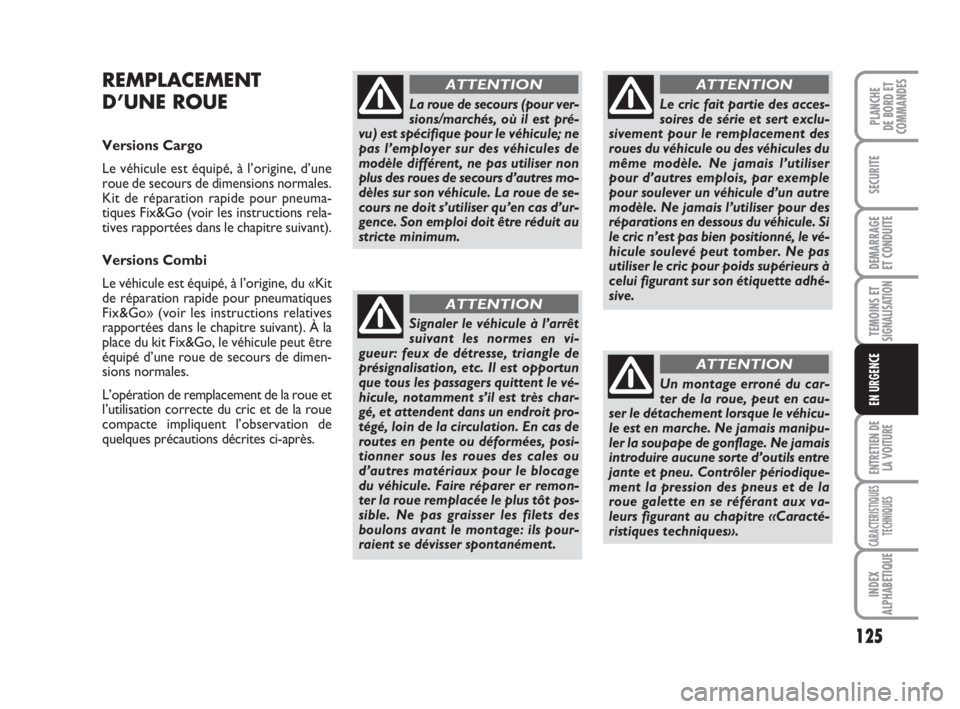

REMPLACEMENT
D’UNE ROUE
Versions Cargo
Le véhicule est équipé, à l’origine, d’une
roue de secours de dimensions normales.
Kit de réparation rapide pour pneuma-
tiques Fix&Go (voir les instructions rela-
tives rapportées dans le chapitre suivant).
Versions Combi
Le véhicule est équipé, à l’origine, du «Kit
de réparation rapide pour pneumatiques
Fix&Go» (voir les instructions relatives
rapportées dans le chapitre suivant). À la
place du kit Fix&Go, le véhicule peut être
équipé d’une roue de secours de dimen-
sions normales.
L’opération de remplacement de la roue et
l’utilisation correcte du cric et de la roue
compacte impliquent l’observation de
quelques précautions décrites ci-après.
La roue de secours (pour ver-
sions/marchés, où il est pré-
vu) est spécifique pour le véhicule; ne
pas l’employer sur des véhicules de
modèle différent, ne pas utiliser non
plus des roues de secours d’autres mo-
dèles sur son véhicule. La roue de se-
cours ne doit s’utiliser qu’en cas d’ur-
gence. Son emploi doit être réduit au
stricte minimum.
ATTENTION
Signaler le véhicule à l’arrêt
suivant les normes en vi-
gueur: feux de détresse, triangle de
présignalisation, etc. Il est opportun
que tous les passagers quittent le vé-
hicule, notamment s’il est très char-
gé, et attendent dans un endroit pro-
tégé, loin de la circulation. En cas de
routes en pente ou déformées, posi-
tionner sous les roues des cales ou
d’autres matériaux pour le blocage
du véhicule. Faire réparer er remon-
ter la roue remplacée le plus tôt pos-
sible. Ne pas graisser les filets des
boulons avant le montage: ils pour-
raient se dévisser spontanément.
ATTENTION
Le cric fait partie des acces-
soires de série et sert exclu-
sivement pour le remplacement des
roues du véhicule ou des véhicules du
même modèle. Ne jamais l’utiliser
pour d’autres emplois, par exemple
pour soulever un véhicule d’un autre
modèle. Ne jamais l’utiliser pour des
réparations en dessous du véhicule. Si
le cric n’est pas bien positionné, le vé-
hicule soulevé peut tomber. Ne pas
utiliser le cric pour poids supérieurs à
celui figurant sur son étiquette adhé-
sive.
ATTENTION
Un montage erroné du car-
ter de la roue, peut en cau-
ser le détachement lorsque le véhicu-
le est en marche. Ne jamais manipu-
ler la soupape de gonflage. Ne jamais
introduire aucune sorte d’outils entre
jante et pneu. Contrôler périodique-
ment la pression des pneus et de la
roue galette en se référant aux va-
leurs figurant au chapitre «Caracté-
ristiques techniques».
ATTENTION
123-154 Fiorino FR 1ed:123-154 MiniCargo FR 2-12-2009 15:54 Pagina 125

Le moteur de votre auto est ne avec Selenia,
Votre voiture a choisit Selenia
la gamme des huiles moteurs qui repond aux exigences des plus recentes
specifications internationales. Des tests specifiques et des caracteristiques
techniques de hauts niveaux font de Selenia le lubrifiant developpe pour
rendre les prestations de votre moteur sures et gagnantes.
La qualite Selenia s'articule autour d'une gamme de produits technologiquement avances:
SELENIA K PURE ENERGY
Lubrifiant synthétique conçu pour la dernière génération
de moteurs à essence à faibles émissions.
Sa formulation spéciale assure également la plus grande
protection aux moteurs turbocompressés hautes
performances et soumis à stress thermique élevé.
Sa faible teneur en cendres contribue à la propreté totale
des catalyseurs modernes.
SELENIA WR PURE ENERGY
Lubrifiant entièrement synthétique à même de répondre
aux exigences des moteurs diesel les plus modernes.
Faible teneur en cendres pour protéger le filtre à
particules des résidus de combustion. High Fuel
Economy System permettant une économie considérable
de carburant. Réduit le danger de l’encrassement de la
turbine pour garantir la protection des moteurs diesel de
plus en plus performants. SELENIA MULTIPOWER
Lubrifiant ideal pour la protection des moteurs essence de
la nouvelle generation, meme dans des conditions
d'utilisation climatiques extremes. Guaranti une reduction
de la consommation de carburant (Energy Conserving) et
est ideal pour motorisations alternatives egalement.
SELENIA SPORT
Lubrifiant entièrement synthétique répondant aux
exigences des moteurs hautes performances.
Conçu pour protéger le moteur également dans des
situations de stress thermique élevé. Il évite le barbouillage
de la turbine et permet d’obtenir les plus grandes
performances en toute sécurité.
La gamme Selenia comprend notamment la Selenia StAR
Pure Energy, Selenia Racing, Selenia K, Selenia WR,
Selenia 20K, Selenia 20K AR.
Pour d’autres informations sur les produits Selenia, consultez
le sitewww.flselenia.com.
198-208 Fiorino FR 1ed:198-208 Fiorino FR 1ed 1-12-2009 8:50 Pagina 207
