radio FIAT FIORINO 2019 Manual de Empleo y Cuidado (in Spanish)

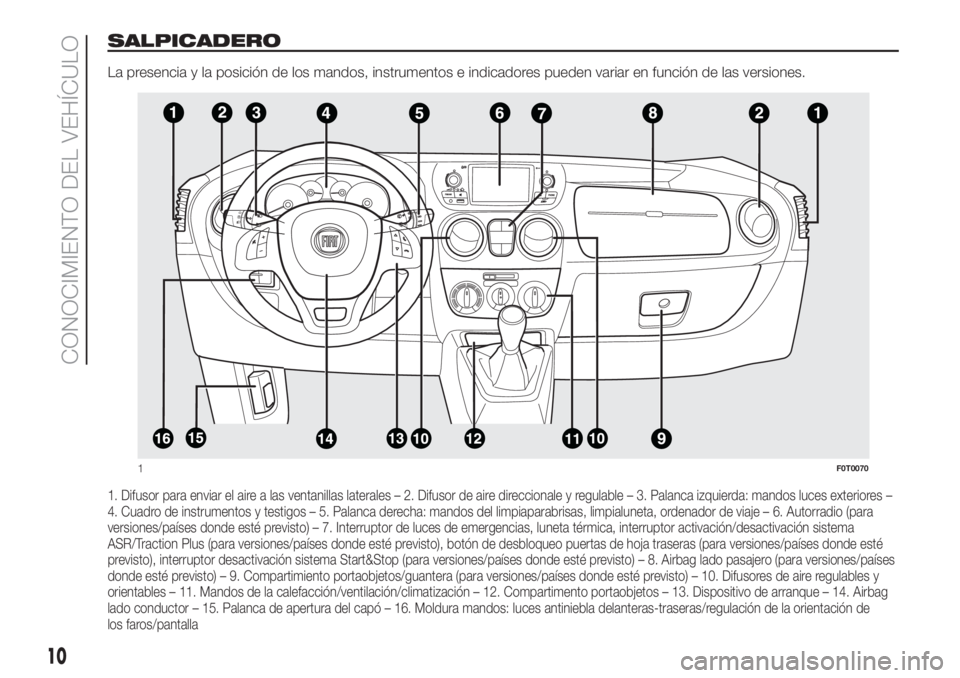

SALPICADERO
La presencia y la posición de los mandos, instrumentos e indicadores pueden variar en función de las versiones.
1. Difusor para enviar el aire a las ventanillas laterales – 2. Difusor de aire direccionale y regulable – 3. Palanca izquierda: mandos luces exteriores–
4. Cuadro de instrumentos y testigos – 5. Palanca derecha: mandos del limpiaparabrisas, limpialuneta, ordenador de viaje – 6. Autorradio (para
versiones/países donde esté previsto) – 7. Interruptor de luces de emergencias, luneta térmica, interruptor activación/desactivación sistema
ASR/Traction Plus (para versiones/países donde esté previsto), botón de desbloqueo puertas de hoja traseras (para versiones/países donde esté
previsto), interruptor desactivación sistema Start&Stop (para versiones/países donde esté previsto) – 8. Airbag lado pasajero (para versiones/países
donde esté previsto) – 9. Compartimiento portaobjetos/guantera (para versiones/países donde esté previsto) – 10. Difusores de aire regulables y
orientables – 11. Mandos de la calefacción/ventilación/climatización – 12. Compartimento portaobjetos – 13. Dispositivo de arranque – 14. Airbag
lado conductor – 15. Palanca de apertura del capó – 16. Moldura mandos: luces antiniebla delanteras-traseras/regulación de la orientación de
los faros/pantalla
1F0T0070
10
CONOCIMIENTO DEL VEHÍCULO

ADVERTENCIA
1)Pulsar el botón B sólo cuando la llave se
encuentra lejos del cuerpo, en concreto
de los ojos, y de los objetos que pudieran
deteriorarse (por ejemplo, prendas de
vestir). No dejar la llave sin vigilancia para
evitar que nadie, especialmente los niños,
pueda manipularla y pulsar el botón
accidentalmente.
2)Con el dispositivo dead lock activado es
imposible abrir las puertas desde dentro.
Por tanto es importante asegurarse, antes
de salir, que no quede nadie dentro.
3)Si se descarga la pila de la llave con
mando a distancia, el dispositivo sólo
podrá activarse utilizando la pieza metálica
de la llave en la cerradura de las puertas,
tal y como se ha descrito anteriormente: en
este caso el dispositivo permanece
activado sólo en las puertas traseras.
ADVERTENCIA
1)Las pilas descargadas son nocivas para
el medio ambiente, por lo que deben ser
depositadas en los contenedores
específicos previstos por la legislación
vigente, o bien, entregadas a un taller de la
Red de Asistencia Fiat, que se encargará
de eliminarlas.

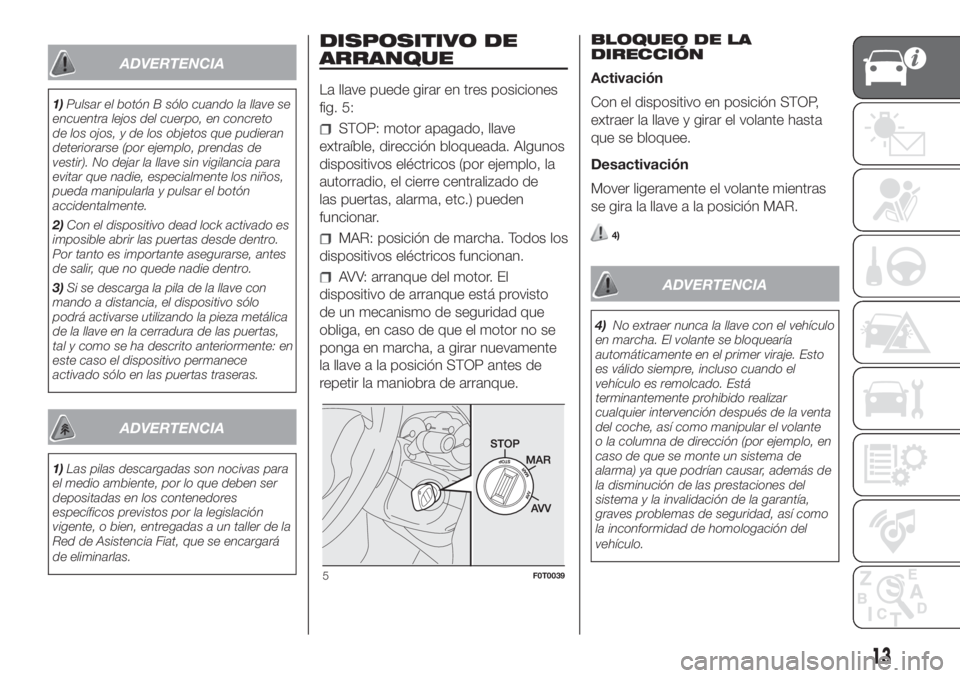

DISPOSITIVO DE
ARRANQUE
La llave puede girar en tres posiciones
fig. 5:
STOP: motor apagado, llave
extraíble, dirección bloqueada. Algunos
dispositivos eléctricos (por ejemplo, la
autorradio, el cierre centralizado de
las puertas, alarma, etc.) pueden
funcionar.
MAR: posición de marcha. Todos los
dispositivos eléctricos funcionan.
AVV: arranque del motor. El
dispositivo de arranque está provisto
de un mecanismo de seguridad que
obliga, en caso de que el motor no se
ponga en marcha, a girar nuevamente
la llave a la posición STOP antes de
repetir la maniobra de arranque.BLOQUEO DE LA
DIRECCIÓN
Activación
Con el dispositivo en posición STOP,
extraer la llave y girar el volante hasta
que se bloquee.
Desactivación
Mover ligeramente el volante mientras
se gira la llave a la posición MAR.
4)
ADVERTENCIA
4)No extraer nunca la llave con el vehículo
en marcha. El volante se bloquearía
automáticamente en el primer viraje. Esto
es válido siempre, incluso cuando el
vehículo es remolcado. Está
terminantemente prohibido realizar
cualquier intervención después de la venta
del coche, así como manipular el volante
o la columna de dirección (por ejemplo, en
caso de que se monte un sistema de
alarma) ya que podrían causar, además de
la disminución de las prestaciones del
sistema y la invalidación de la garantía,
graves problemas de seguridad, así como
la inconformidad de homologación del
vehículo.
5F0T0039
13

Para moverse por la pantalla y
por las opciones hacia arriba
o para incrementar el valor
visualizado.
SETPresión corta para acceder al
menú, pasar a la vista
siguiente o para confirmar la
selección deseada. Presión
larga para volver a la vista
estándar.
Para moverse por la pantalla y
por las opciones hacia abajo
o para reducir el valor
visualizado.
NOTA Los botones
yactivan
distintas funciones según las siguientes
situaciones:
Regulación de la alineación de los
faros
- con las luces de cruce encendidas,
pulsar los botones
opara la
regulación de la orientación de los
faros.
Menú de configuración
- dentro del menú permiten moverse
hacia arriba o hacia abajo;
- durante las operaciones de
configuración permiten aumentar o
reducir.MENÚ DE
CONFIGURACIÓN
Funciones del menú de
configuración
El menú está compuesto por una serie
de funciones situadas de forma
"circular" cuya selección, que se
efectúa mediante los botones
y
, permite acceder a las distintas
operaciones de selección y
configuración (setup) que se indican a
continuación. Para algunas opciones
(Ajuste reloj y Unidad de medida) se ha
previsto un submenú.
El menú de configuración puede
activarse con una presión corta del
botónSET
.
Con presiones cortas de los botones
o, es posible recorrer la lista
del menú de configuración.
En este punto, los modos de gestión se
diferencian entre sí en función de la
característica de la opción
seleccionada.
El menú se compone de las siguientes
opciones:
ILUMINACIÓN
ZUMBADOR VELOCIDAD
DATOS TRIP B
AJUSTAR HORA
AJUSTAR FECHA
VER RADIO
AUTOCLOSE
UNIDAD DE MEDIDA
IDIOMA
VOLUMEN AVISOS
VOL. BOTONES
BUZZ. CINTURONES
SERVICE
AIRBAG PASAJERO
SALIR DEL MENÚ
NOTA Estando el vehículo en
movimiento, por razones de seguridad
sólo es posible acceder al menú
reducido (configuración “Bip
velocidad”). Con el vehículo parado se
puede acceder al menú extendido.
50
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

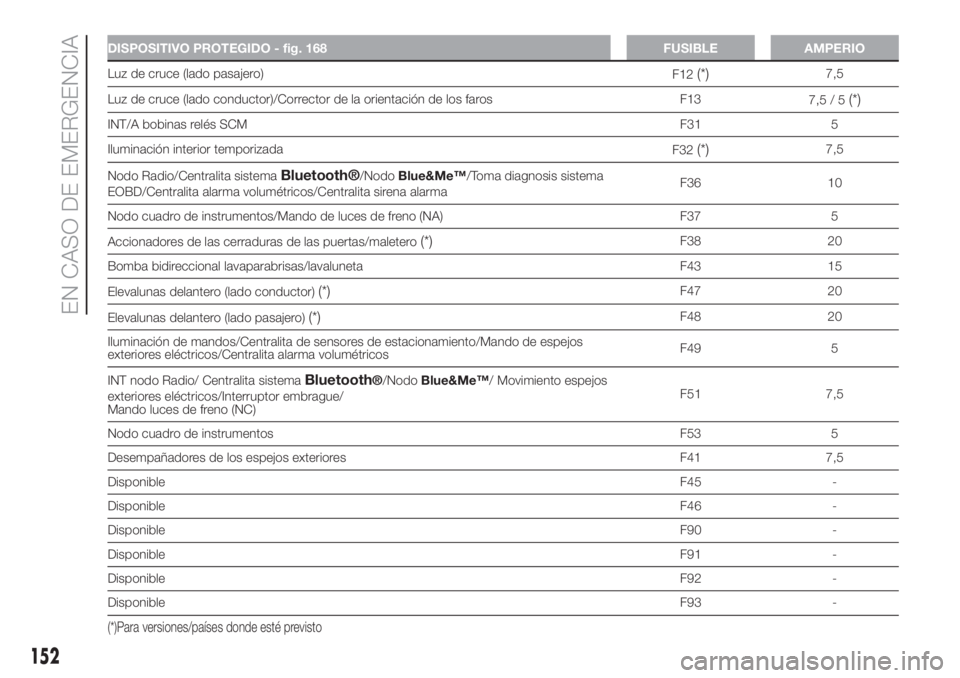

DISPOSITIVO PROTEGIDO - fig. 168 FUSIBLE AMPERIO
Luz de cruce (lado pasajero)
F12(*)7,5
Luz de cruce (lado conductor)/Corrector de la orientación de los faros F13
7,5 / 5
(*)
INT/A bobinas relés SCMF31 5
Iluminación interior temporizada
F32
(*)7,5
Nodo Radio/Centralita sistema
Bluetooth®/NodoBlue&Me™/Toma diagnosis sistema
EOBD/Centralita alarma volumétricos/Centralita sirena alarmaF36 10
Nodo cuadro de instrumentos/Mando de luces de freno (NA) F37 5
Accionadores de las cerraduras de las puertas/maletero
(*)F38 20
Bomba bidireccional lavaparabrisas/lavaluneta F43 15
Elevalunas delantero (lado conductor)
(*)F47 20
Elevalunas delantero (lado pasajero)
(*)F48 20
Iluminación de mandos/Centralita de sensores de estacionamiento/Mando de espejos
exteriores eléctricos/Centralita alarma volumétricosF49 5
INT nodo Radio/ Centralita sistema
Bluetooth®/NodoBlue&Me™/ Movimiento espejos
exteriores eléctricos/Interruptor embrague/
Mando luces de freno (NC)F51 7,5
Nodo cuadro de instrumentos F53 5
Desempañadores de los espejos exteriores F41 7,5
DisponibleF45 -
DisponibleF46 -
DisponibleF90 -
DisponibleF91 -
DisponibleF92 -
DisponibleF93 -
(*)Para versiones/países donde esté previsto
152
EN CASO DE EMERGENCIA

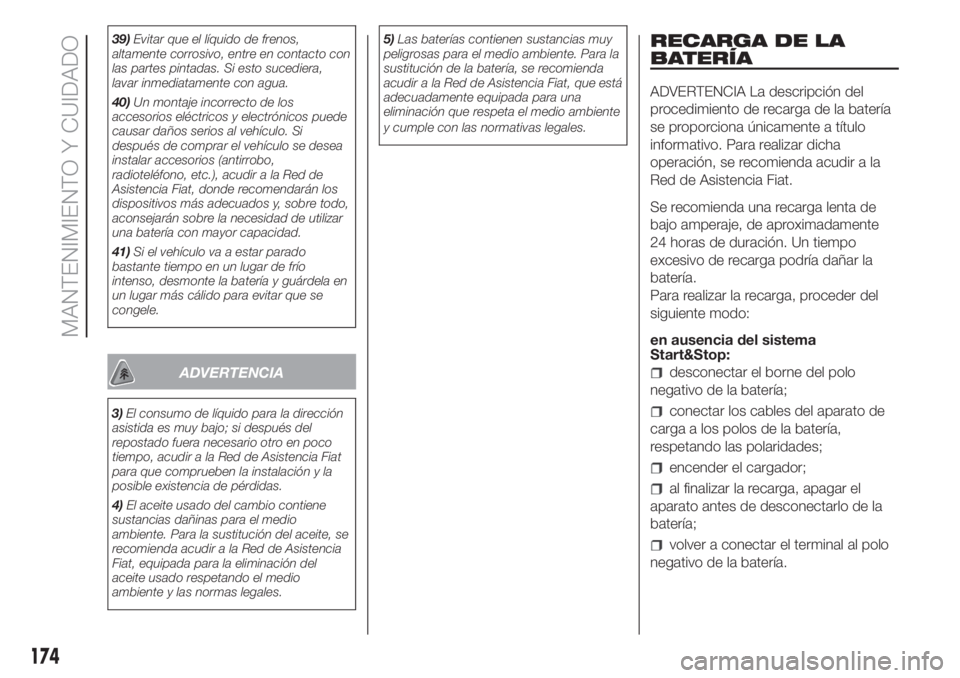

39)Evitar que el líquido de frenos,
altamente corrosivo, entre en contacto con
las partes pintadas. Si esto sucediera,
lavar inmediatamente con agua.
40)Un montaje incorrecto de los
accesorios eléctricos y electrónicos puede
causar daños serios al vehículo. Si
después de comprar el vehículo se desea
instalar accesorios (antirrobo,
radioteléfono, etc.), acudir a la Red de
Asistencia Fiat, donde recomendarán los
dispositivos más adecuados y, sobre todo,
aconsejarán sobre la necesidad de utilizar
una batería con mayor capacidad.
41)Si el vehículo va a estar parado
bastante tiempo en un lugar de frío
intenso, desmonte la batería y guárdela en
un lugar más cálido para evitar que se
congele.
ADVERTENCIA
3)El consumo de líquido para la dirección
asistida es muy bajo; si después del
repostado fuera necesario otro en poco
tiempo, acudir a la Red de Asistencia Fiat
para que comprueben la instalación y la
posible existencia de pérdidas.
4)El aceite usado del cambio contiene
sustancias dañinas para el medio
ambiente. Para la sustitución del aceite, se
recomienda acudir a la Red de Asistencia
Fiat, equipada para la eliminación del
aceite usado respetando el medio
ambiente y las normas legales.5)Las baterías contienen sustancias muy
peligrosas para el medio ambiente. Para la
sustitución de la batería, se recomienda
acudir a la Red de Asistencia Fiat, que está
adecuadamente equipada para una
eliminación que respeta el medio ambiente
y cumple con las normativas legales.
RECARGA DE LA
BATERÍA
ADVERTENCIA La descripción del
procedimiento de recarga de la batería
se proporciona únicamente a título
informativo. Para realizar dicha
operación, se recomienda acudir a la
Red de Asistencia Fiat.
Se recomienda una recarga lenta de
bajo amperaje, de aproximadamente
24 horas de duración. Un tiempo
excesivo de recarga podría dañar la
batería.
Para realizar la recarga, proceder del
siguiente modo:
en ausencia del sistema
Start&Stop:
desconectar el borne del polo
negativo de la batería;
conectar los cables del aparato de
carga a los polos de la batería,
respetando las polaridades;
encender el cargador;
al finalizar la recarga, apagar el
aparato antes de desconectarlo de la
batería;
volver a conectar el terminal al polo
negativo de la batería.
174
MANTENIMIENTO Y CUIDADO

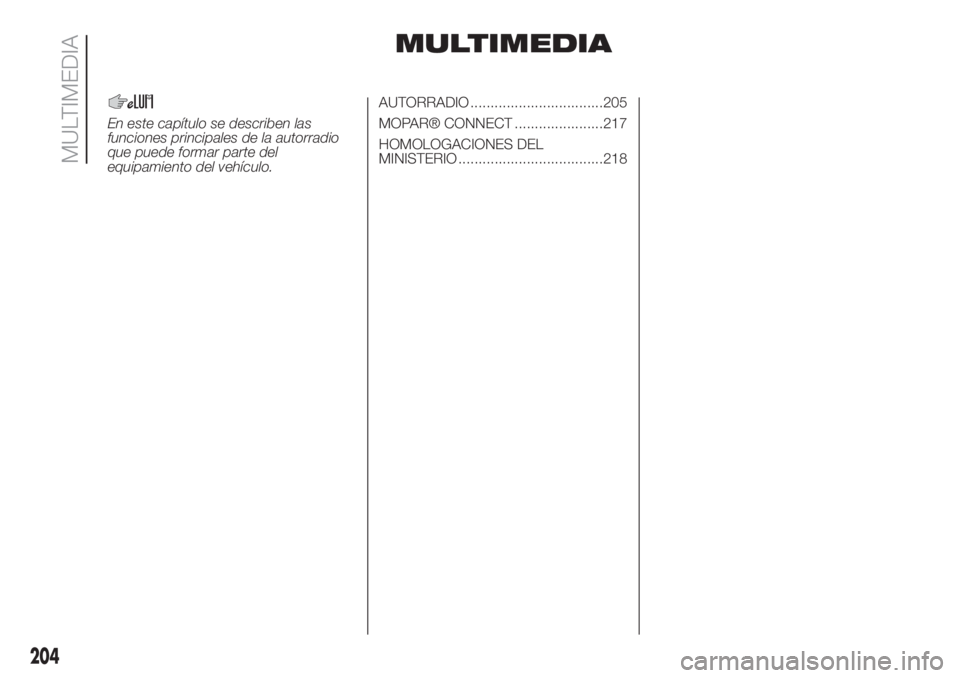

MULTIMEDIA
En este capítulo se describen las
funciones principales de la autorradio
que puede formar parte del
equipamiento del vehículo.AUTORRADIO .................................205
MOPAR® CONNECT ......................217
HOMOLOGACIONES DEL
MINISTERIO ....................................218
204
MULTIMEDIA

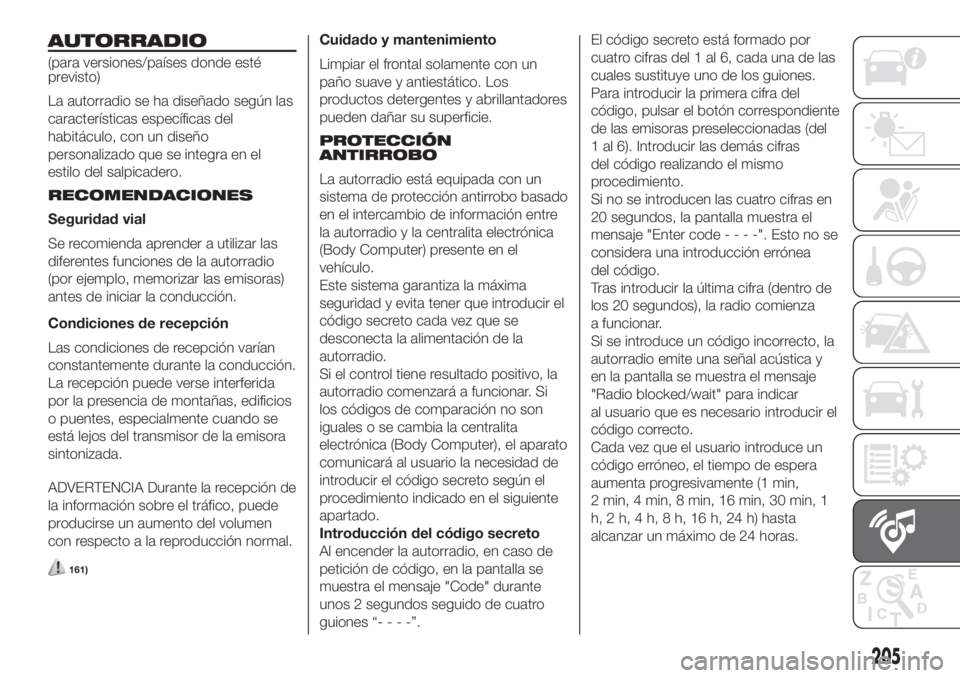

AUTORRADIO
(para versiones/países donde esté
previsto)
La autorradio se ha diseñado según las
características específicas del
habitáculo, con un diseño
personalizado que se integra en el
estilo del salpicadero.
RECOMENDACIONES
Seguridad vial
Se recomienda aprender a utilizar las
diferentes funciones de la autorradio
(por ejemplo, memorizar las emisoras)
antes de iniciar la conducción.
Condiciones de recepción
Las condiciones de recepción varían
constantemente durante la conducción.
La recepción puede verse interferida
por la presencia de montañas, edificios
o puentes, especialmente cuando se
está lejos del transmisor de la emisora
sintonizada.
ADVERTENCIA Durante la recepción de
la información sobre el tráfico, puede
producirse un aumento del volumen
con respecto a la reproducción normal.
161)
Cuidado y mantenimiento
Limpiar el frontal solamente con un
paño suave y antiestático. Los
productos detergentes y abrillantadores
pueden dañar su superficie.
PROTECCIÓN
ANTIRROBO
La autorradio está equipada con un
sistema de protección antirrobo basado
en el intercambio de información entre
la autorradio y la centralita electrónica
(Body Computer) presente en el
vehículo.
Este sistema garantiza la máxima
seguridad y evita tener que introducir el
código secreto cada vez que se
desconecta la alimentación de la
autorradio.
Si el control tiene resultado positivo, la
autorradio comenzará a funcionar. Si
los códigos de comparación no son
iguales o se cambia la centralita
electrónica (Body Computer), el aparato
comunicará al usuario la necesidad de
introducir el código secreto según el
procedimiento indicado en el siguiente
apartado.
Introducción del código secreto
Al encender la autorradio, en caso de
petición de código, en la pantalla se
muestra el mensaje "Code" durante
unos 2 segundos seguido de cuatro
guiones “----”.El código secreto está formado por
cuatro cifras del 1 al 6, cada una de las
cuales sustituye uno de los guiones.
Para introducir la primera cifra del
código, pulsar el botón correspondiente
de las emisoras preseleccionadas (del
1 al 6). Introducir las demás cifras
del código realizando el mismo
procedimiento.
Si no se introducen las cuatro cifras en
20 segundos, la pantalla muestra el
mensaje "Enter code----".Esto no se
considera una introducción errónea
del código.
Tras introducir la última cifra (dentro de
los 20 segundos), la radio comienza
a funcionar.
Si se introduce un código incorrecto, la
autorradio emite una señal acústica y
en la pantalla se muestra el mensaje
"Radio blocked/wait" para indicar
al usuario que es necesario introducir el
código correcto.
Cada vez que el usuario introduce un
código erróneo, el tiempo de espera
aumenta progresivamente (1 min,
2 min, 4 min, 8 min, 16 min, 30 min, 1
h, 2 h, 4 h, 8 h, 16 h, 24 h) hasta
alcanzar un máximo de 24 horas.
205

El tiempo de espera se mostrará en la
pantalla con el mensaje "Radio
blocked/wait". Cuando desaparezca el
mensaje se podrá empezar de nuevo
el procedimiento de introducción del
código.
Pasaporte radio
Es el documento que certifica la
posesión de la autorradio. En
el Pasaporte radio figuran el modelo de
la autorradio, el número de serie y el
código secreto.
ADVERTENCIA Guardar el Pasaporte
radio para facilitar los datos
correspondientes a las autoridades
competentes en caso de robo de
la autorradio.
En caso de pérdida del Pasaporte
radio, acudir a la Red de Asistencia Fiat
llevando un documento de identidad y
los documentos que identifiquen al
usuario como propietario del vehículo.
PREDISPOSICIÓN
El sistema está formado por:
cables de alimentación de la
autorradio;
cables de los altavoces de los
paneles de las puertas delanteras;
cables de altavoces traseros
(situados junto a la bandeja) (para
versiones/países donde esté previsto);
alojamiento para la autorradio;
cable para antena.
CARACTERÍSTICAS
TÉCNICAS DEL EQUIPO
El sistema está formado por:
cables de alimentación de la
autorradio;
cables de los altavoces de los
paneles de las puertas delanteras;
cables de altavoces traseros
(situados junto a la bandeja) (para
versiones/países donde esté previsto);
2 tweeter en la moldura del espejo
retrovisor;
2 mid-woofer Ø 130 mm en la
puerta;
altavoces traseros (opcionales para
las versiones/países donde esté
previsto);
2 altavoces full-range Ø 100 mm en
la bandeja del maletero;
sistema antirrobo;
antena;
autorradio con reproductor de CD
MP3.
206
MULTIMEDIA

Funciones generales
Botón Funciones Modo
ON/OFFActivación Pulsación corta botón/selector
Apagado Presión larga del botón/selector
Regulación del volumen Rotación a la izq./dch. del botón/selector
MUTEActivación/desactivación del volumen (Mute/Pausa) Pulsación corta del botón
FM ASSelección de la fuente de radio FM1, FM2 o FM
AutostorePresión corta cíclica del botón
AMSelección de la fuente de radio MW1 o MW2 Presión corta cíclica del botón
CDSelección de la banda de radio/CD/CARGADOR DE CD Presión corta cíclica del botón
AUDIOAjustes de audio: tonos graves (BASS), tonos agudos
(TREBLE), balance izq./dch. (BALANCE), balance
delantero/trasero (FADER)Activación del menú:
pulsación corta del botón
Selección del tipo de ajuste:
pulsación de los botones
o.
Regulación de los valores:
pulsación de los botones
o.
MENÚAjuste de funciones avanzadasActivación del menú:
pulsación corta del botón
Selección del tipo de ajuste:
pulsación de los botones
o.
Regulación de los valores:
pulsación de los botones
o.
208
MULTIMEDIA

Funciones radio
Botón Funciones Modo
Búsqueda emisora de radio:
Búsqueda automática
Búsqueda manualBúsqueda automática:
pulsación de los botones
o(pulsación larga para
avance rápido)
Búsqueda manual:
pulsación de los botones
o(pulsación larga para
avance rápido)
123456Memorización emisora de radio actualPulsación larga de los botones respectivamente para
preajuste de memorias de1a6
Recuperación emisora memorizadaPulsación breve de los botones respectivamente para
preajuste de memorias de1a6
.
Función CD
Botón Funciones Modo
Expulsión del CD Pulsación corta del botón
Reproducción de la canción anterior/siguiente Pulsación corta de los botoneso
Rebobinado/avance rápido de la canción en CD Pulsación larga de los botoneso
Reproducción de la carpeta anterior/siguiente
(para CD-MP3)
Reproducción de la carpeta anterior/siguiente
(para CD CHANGER)Pulsación corta de los botones
o
209
