FIAT PUNTO 2011 Libretto Uso Manutenzione (in Italian)

47
SICUREZZA
AVVIAMENTO E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

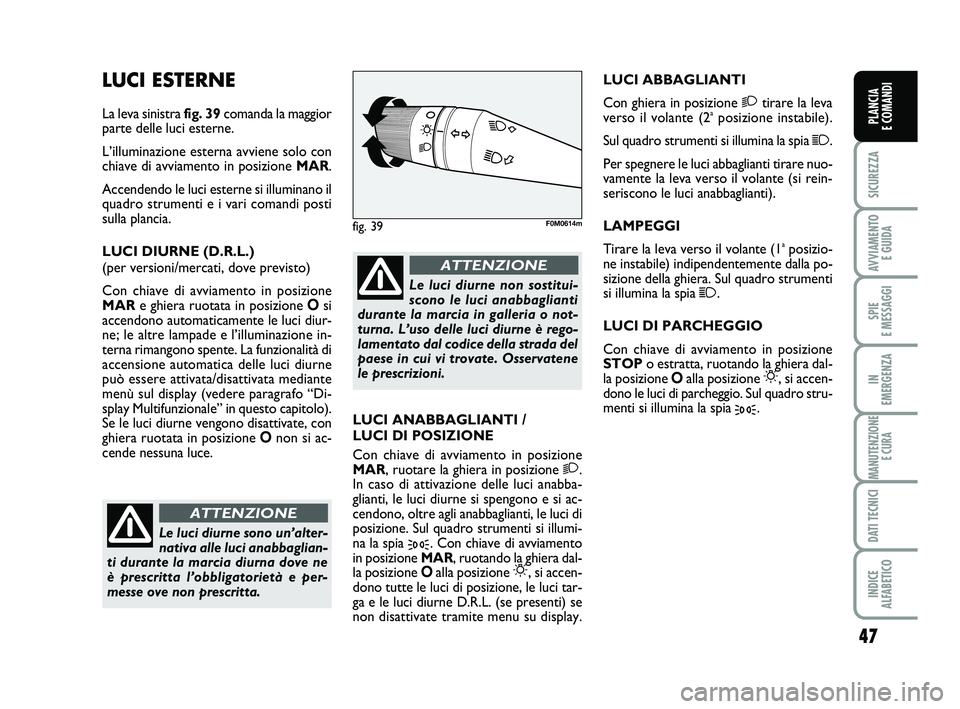

LUCI ESTERNE
La leva sinistra fig. 39comanda la maggior
parte delle luci esterne.
L’illuminazione esterna avviene solo con
chiave di avviamento in posizione MAR.
Accendendo le luci esterne si illuminano il
quadro strumenti e i vari comandi posti
sulla plancia.
LUCI DIURNE (D.R.L.)
(per versioni/mercati, dove previsto)
Con chiave di avviamento in posizione
MAR e ghiera ruotata in posizione
Osi
accendono automaticamente le luci diur-
ne; le altre lampade e l’illuminazione in-
terna rimangono spente. La funzionalità di
accensione automatica delle luci diurne
può essere attivata/disattivata mediante
menù sul display (vedere paragrafo “Di-
splay Multifunzionale” in questo capitolo).
Se le luci diurne vengono disattivate, con
ghiera ruotata in posizione
Onon si ac-
cende nessuna luce. LUCI ABBAGLIANTI
Con ghiera in posizione
2tirare la leva
verso il volante (2aposizione instabile).
Sul quadro strumenti si illumina la spia
1.
Per spegnere le luci abbaglianti tirare nuo-
vamente la leva verso il volante (si rein-
seriscono le luci anabbaglianti).
LAMPEGGI
Tirare la leva verso il volante (1
aposizio-
ne instabile) indipendentemente dalla po-
sizione della ghiera. Sul quadro strumenti
si illumina la spia
1.
LUCI DI PARCHEGGIO
Con chiave di avviamento in posizione
STOP o estratta, ruotando la ghiera dal-
la posizione
Oalla posizione 6, si accen-
dono le luci di parcheggio. Sul quadro stru-
menti si illumina la spia
3.
fig. 39F0M0614m
LUCI ANABBAGLIANTI /
LUCI DI POSIZIONE
Con chiave di avviamento in posizione
MAR, ruotare la ghiera in posizione
2.
In caso di attivazione delle luci anabba-
glianti, le luci diurne si spengono e si ac-
cendono, oltre agli anabbaglianti, le luci di
posizione. Sul quadro strumenti si illumi-
na la spia
3. Con chiave di avviamento
in posizione MAR, ruotando la ghiera dal-
la posizione
Oalla posizione 6, si accen-
dono tutte le luci di posizione, le luci tar-
ga e le luci diurne D.R.L. (se presenti) se
non disattivate tramite menu su display.
Le luci diurne non sostitui-
scono le luci anabbaglianti
durante la marcia in galleria o not-
turna. L’uso delle luci diurne è rego-
lamentato dal codice della strada del
paese in cui vi trovate. Osservatene
le prescrizioni.
ATTENZIONE
Le luci diurne sono un’alter-
nativa alle luci anabbaglian-
ti durante la marcia diurna dove ne
è prescritta l’obbligatorietà e per-
messe ove non prescritta.
ATTENZIONE
033-069 PUNTO POP 1ed IT 27-09-2011 10:59 Pagina 47

48
SICUREZZA
AVVIAMENTO E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

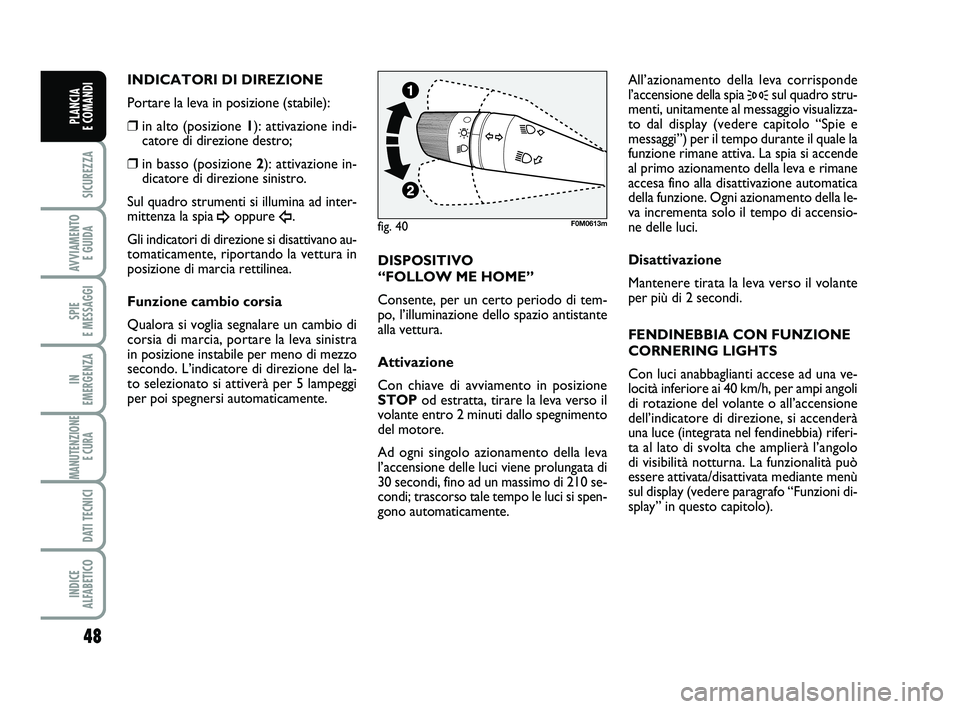

INDICATORI DI DIREZIONE
Portare la leva in posizione (stabile):
❒in alto (posizione 1 ): attivazione indi-
catore di direzione destro;
❒in basso (posizione 2): attivazione in-
dicatore di direzione sinistro.
Sul quadro strumenti si illumina ad inter-
mittenza la spia
¥oppure Î.
Gli indicatori di direzione si disattivano au-
tomaticamente, riportando la vettura in
posizione di marcia rettilinea.
Funzione cambio corsia
Qualora si voglia segnalare un cambio di
corsia di marcia, portare la leva sinistra
in posizione instabile per meno di mezzo
secondo. L’indicatore di direzione del la-
to selezionato si attiverà per 5 lampeggi
per poi spegnersi automaticamente. DISPOSITIVO
“FOLLOW ME HOME”
Consente, per un certo periodo di tem-
po, l’illuminazione dello spazio antistante
alla vettura.
Attivazione
Con chiave di avviamento in posizione
STOP
od estratta, tirare la leva verso il
volante entro 2 minuti dallo spegnimento
del motore.
Ad ogni singolo azionamento della leva
l’accensione delle luci viene prolungata di
30 secondi, fino ad un massimo di 210 se-
condi; trascorso tale tempo le luci si spen-
gono automaticamente. All’azionamento della leva corrisponde
l’accensione della spia
3sul quadro stru-
menti, unitamente al messaggio visualizza-
to dal display (vedere capitolo “Spie e
messaggi”) per il tempo durante il quale la
funzione rimane attiva. La spia si accende
al primo azionamento della leva e rimane
accesa fino alla disattivazione automatica
della funzione. Ogni azionamento della le-
va incrementa solo il tempo di accensio-
ne delle luci.
Disattivazione
Mantenere tirata la leva verso il volante
per più di 2 secondi.
FENDINEBBIA CON FUNZIONE
CORNERING LIGHTS
Con luci anabbaglianti accese ad una ve-
locità inferiore ai 40 km/h, per ampi angoli
di rotazione del volante o all’accensione
dell’indicatore di direzione, si accenderà
una luce (integrata nel fendinebbia) riferi-
ta al lato di svolta che amplierà l’angolo
di visibilità notturna. La funzionalità può
essere attivata/disattivata mediante menù
sul display (vedere paragrafo “Funzioni di-
splay” in questo capitolo).
fig. 40F0M0613m
033-069 PUNTO POP 1ed IT 27-09-2011 10:59 Pagina 48

49
SICUREZZA
AVVIAMENTO E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

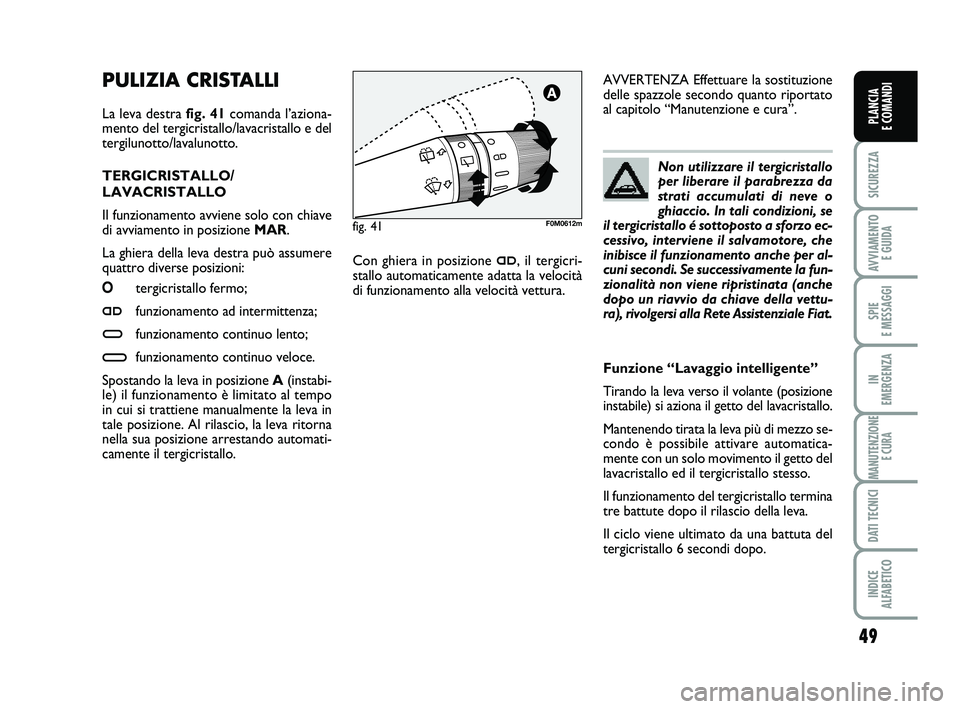

PULIZIA CRISTALLI
La leva destra fig. 41 comanda l’aziona-
mento del tergicristallo/lavacristallo e del
tergilunotto/lavalunotto.
TERGICRISTALLO/
LAVACRISTALLO
Il funzionamento avviene solo con chiave
di avviamento in posizione MAR.
La ghiera della leva destra può assumere
quattro diverse posizioni:
O tergicristallo fermo;
≤ funzionamento ad intermittenza;
≥ funzionamento continuo lento;
¥ funzionamento continuo veloce.
Spostando la leva in posizione A(instabi-
le) il funzionamento è limitato al tempo
in cui si trattiene manualmente la leva in
tale posizione. Al rilascio, la leva ritorna
nella sua posizione arrestando automati-
camente il tergicristallo. Non utilizzare il tergicristallo
per liberare il parabrezza da
strati accumulati di neve o
ghiaccio. In tali condizioni, se
il tergicristallo é sottoposto a sforzo ec-
cessivo, interviene il salvamotore, che
inibisce il funzionamento anche per al-
cuni secondi. Se successivamente la fun-
zionalità non viene ripristinata (anche
dopo un riavvio da chiave della vettu-
ra), rivolgersi alla Rete Assistenziale Fiat.
Con ghiera in posizione ≤, il tergicri-
stallo automaticamente adatta la velocità
di funzionamento alla velocità vettura. AVVERTENZA Effettuare la sostituzione
delle spazzole secondo quanto riportato
al capitolo “Manutenzione e cura”.
fig. 41F0M0612m
Funzione “Lavaggio intelligente”
Tirando la leva verso il volante (posizione
instabile) si aziona il getto del lavacristallo.
Mantenendo tirata la leva più di mezzo se-
condo è possibile attivare automatica-
mente con un solo movimento il getto del
lavacristallo ed il tergicristallo stesso.
Il funzionamento del tergicristallo termina
tre battute dopo il rilascio della leva.
Il ciclo viene ultimato da una battuta del
tergicristallo 6 secondi dopo.
033-069 PUNTO POP 1ed IT 27-09-2011 10:59 Pagina 49

50
SICUREZZA
AVVIAMENTO E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

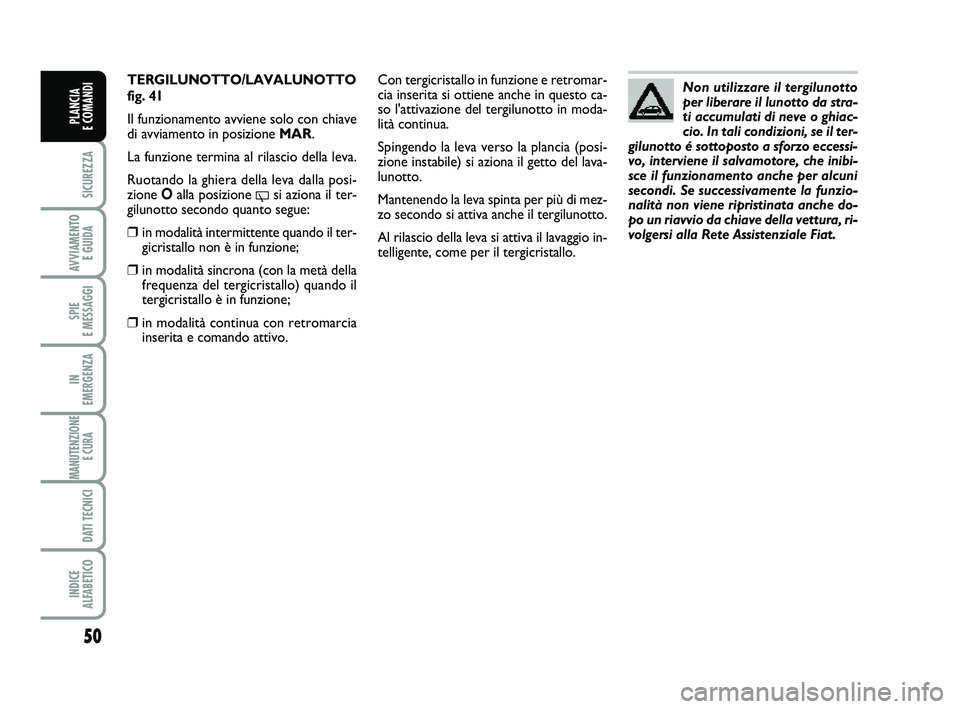

TERGILUNOTTO/LAVALUNOTTO
fig. 41
Il funzionamento avviene solo con chiave
di avviamento in posizione MAR.
La funzione termina al rilascio della leva.
Ruotando la ghiera della leva dalla posi-
zione Oalla posizione
'si aziona il ter-
gilunotto secondo quanto segue:
❒in modalità intermittente quando il ter-
gicristallo non è in funzione;
❒in modalità sincrona (con la metà della
frequenza del tergicristallo) quando il
tergicristallo è in funzione;
❒in modalità continua con retromarcia
inserita e comando attivo. Non utilizzare il tergilunotto
per liberare il lunotto da stra-
ti accumulati di neve o ghiac-
cio. In tali condizioni, se il ter-
gilunotto é sottoposto a sforzo eccessi-
vo, interviene il salvamotore, che inibi-
sce il funzionamento anche per alcuni
secondi. Se successivamente la funzio-
nalità non viene ripristinata anche do-
po un riavvio da chiave della vettura, ri-
volgersi alla Rete Assistenziale Fiat.
Con tergicristallo in funzione e retromar-
cia inserita si ottiene anche in questo ca-
so l'attivazione del tergilunotto in moda-
lità continua.
Spingendo la leva verso la plancia (posi-
zione instabile) si aziona il getto del lava-
lunotto.
Mantenendo la leva spinta per più di mez-
zo secondo si attiva anche il tergilunotto.
Al rilascio della leva si attiva il lavaggio in-
telligente, come per il tergicristallo.
033-069 PUNTO POP 1ed IT 27-09-2011 10:59 Pagina 50

51
SICUREZZA
AVVIAMENTO E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

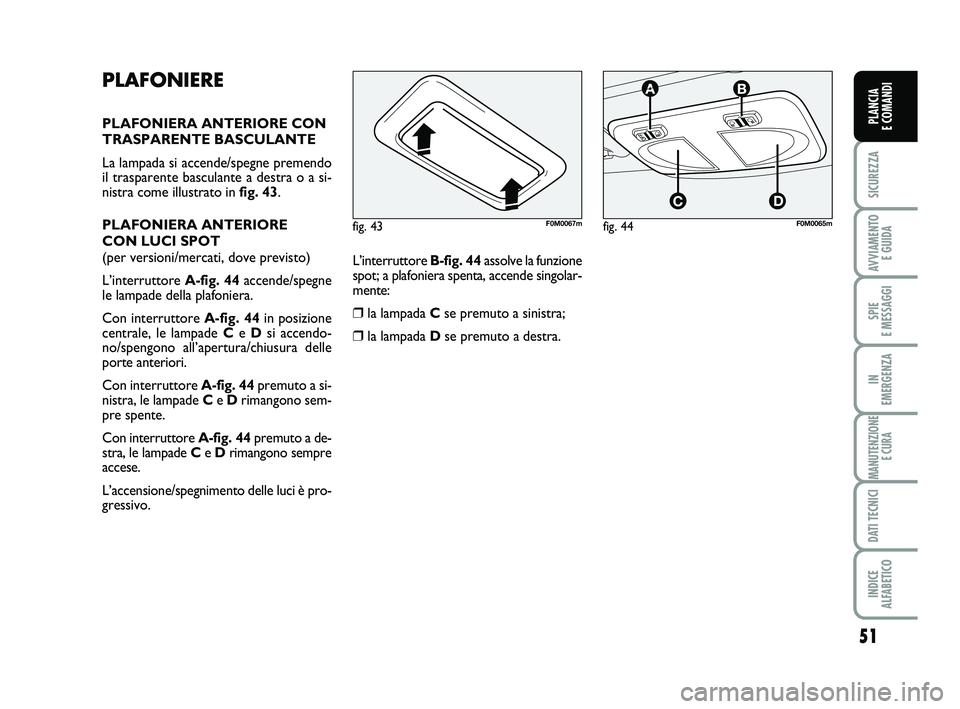

PLAFONIERE
PLAFONIERA ANTERIORE CON
TRASPARENTE BASCULANTE
La lampada si accende/spegne premendo
il trasparente basculante a destra o a si-
nistra come illustrato in fig. 43.
PLAFONIERA ANTERIORE
CON LUCI SPOT
(per versioni/mercati, dove previsto)
L’interruttore A-fig. 44accende/spegne
le lampade della plafoniera.
Con interruttore A-fig. 44 in posizione
centrale, le lampade C e D si accendo-
no/spengono all’apertura/chiusura delle
porte anteriori.
Con interruttore A-fig. 44premuto a si-
nistra, le lampade C e D rimangono sem-
pre spente.
Con interruttore A-fig. 44premuto a de-
stra, le lampade C e D rimangono sempre
accese.
L’accensione/spegnimento delle luci è pro-
gressivo. L’interruttore
B-fig. 44assolve la funzione
spot; a plafoniera spenta, accende singolar-
mente:
❒la lampada Cse premuto a sinistra;
❒la lampada Dse premuto a destra.
fig. 44F0M0065mfig. 43F0M0067m
033-069 PUNTO POP 1ed IT 27-09-2011 10:59 Pagina 51

52
SICUREZZA
AVVIAMENTO E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

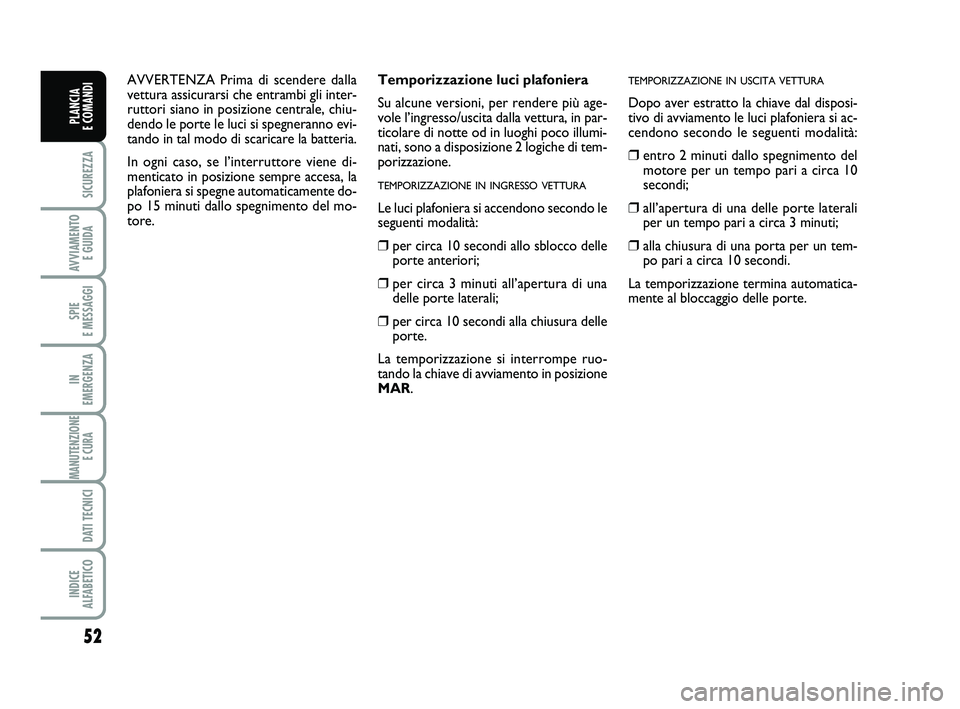

Temporizzazione luci plafoniera
Su alcune versioni, per rendere più age-
vole l’ingresso/uscita dalla vettura, in par-
ticolare di notte od in luoghi poco illumi-
nati, sono a disposizione 2 logiche di tem-
porizzazione.
TEMPORIZZAZIONE IN INGRESSO VETTURA
Le luci plafoniera si accendono secondo le
seguenti modalità:
❒per circa 10 secondi allo sblocco delle
porte anteriori;
❒per circa 3 minuti all’apertura di una
delle porte laterali;
❒per circa 10 secondi alla chiusura delle
porte.
La temporizzazione si interrompe ruo-
tando la chiave di avviamento in posizione
MAR.
TEMPORIZZAZIONE IN USCITA VETTURA
Dopo aver estratto la chiave dal disposi-
tivo di avviamento le luci plafoniera si ac-
cendono secondo le seguenti modalità:
❒entro 2 minuti dallo spegnimento del
motore per un tempo pari a circa 10
secondi;
❒all’apertura di una delle porte laterali
per un tempo pari a circa 3 minuti;
❒alla chiusura di una porta per un tem-
po pari a circa 10 secondi.
La temporizzazione termina automatica-
mente al bloccaggio delle porte.
AVVERTENZA Prima di scendere dalla
vettura assicurarsi che entrambi gli inter-
ruttori siano in posizione centrale, chiu-
dendo le porte le luci si spegneranno evi-
tando in tal modo di scaricare la batteria.
In ogni caso, se l’interruttore viene di-
menticato in posizione sempre accesa, la
plafoniera si spegne automaticamente do-
po 15 minuti dallo spegnimento del mo-
tore.
033-069 PUNTO POP 1ed IT 27-09-2011 10:59 Pagina 52

53
SICUREZZA
AVVIAMENTO E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

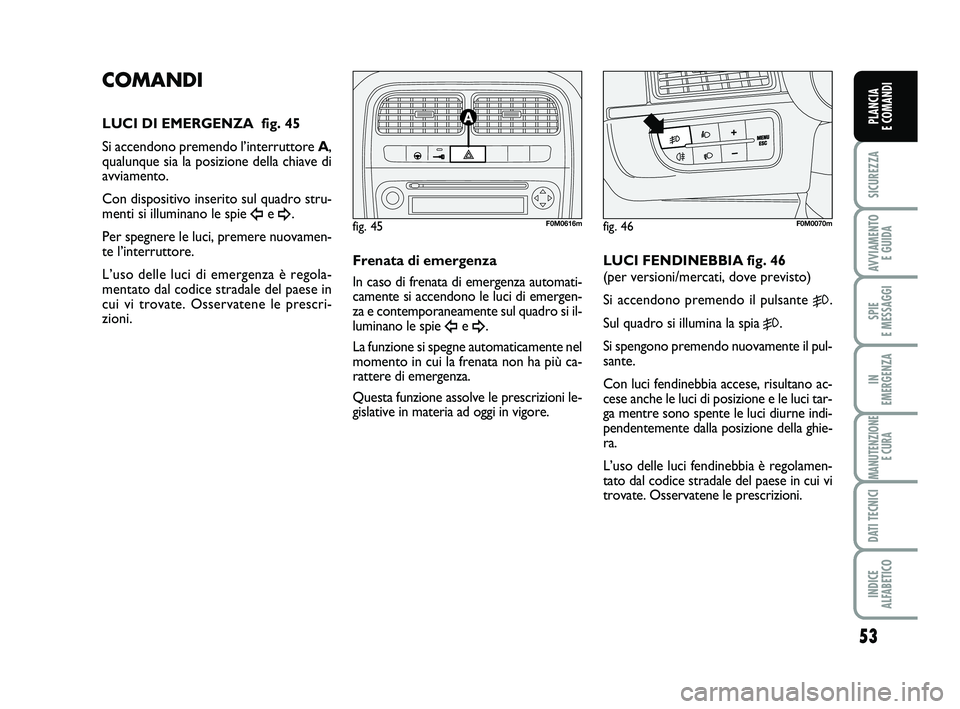

COMANDI
LUCI DI EMERGENZA fig. 45
Si accendono premendo l’interruttore A ,
qualunque sia la posizione della chiave di
avviamento.
Con dispositivo inserito sul quadro stru-
menti si illuminano le spie
Îe ¥.
Per spegnere le luci, premere nuovamen-
te l’interruttore.
L’uso delle luci di emergenza è regola-
mentato dal codice stradale del paese in
cui vi trovate. Osservatene le prescri-
zioni. Frenata di emergenza
In caso di frenata di emergenza automati-
camente si accendono le luci di emergen-
za e contemporaneamente sul quadro si il-
luminano le spie
Îe ¥.
La funzione si spegne automaticamente nel
momento in cui la frenata non ha più ca-
rattere di emergenza.
Questa funzione assolve le prescrizioni le-
gislative in materia ad oggi in vigore. LUCI FENDINEBBIA fig. 46
(per versioni/mercati, dove previsto)
Si accendono premendo il pulsante
5.
Sul quadro si illumina la spia
5.
Si spengono premendo nuovamente il pul-
sante.
Con luci fendinebbia accese, risultano ac-
cese anche le luci di posizione e le luci tar-
ga mentre sono spente le luci diurne indi-
pendentemente dalla posizione della ghie-
ra.
L’uso delle luci fendinebbia è regolamen-
tato dal codice stradale del paese in cui vi
trovate. Osservatene le prescrizioni.
fig. 45F0M0616mfig. 46F0M0070m
033-069 PUNTO POP 1ed IT 27-09-2011 10:59 Pagina 53

54
SICUREZZA
AVVIAMENTO E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

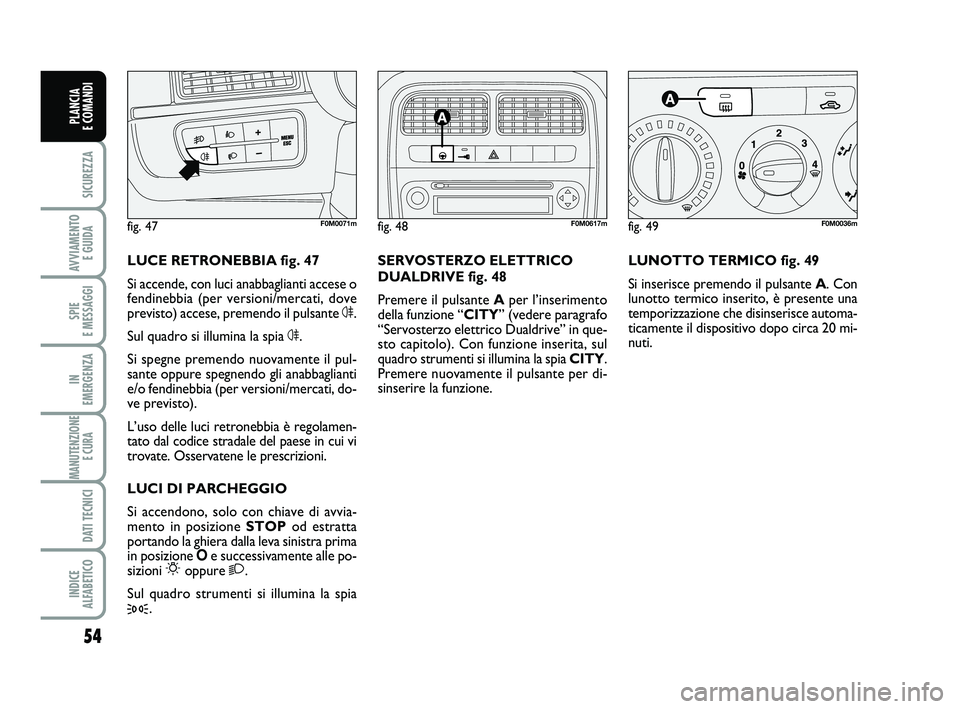

LUNOTTO TERMICO fig. 49
Si inserisce premendo il pulsante A . Con
lunotto termico inserito, è presente una
temporizzazione che disinserisce automa-
ticamente il dispositivo dopo circa 20 mi-
nuti.
fig. 49F0M0036m
SERVOSTERZO ELETTRICO
DUALDRIVE fig. 48
Premere il pulsante A per l’inserimento
della funzione “CITY” (vedere paragrafo
“Servosterzo elettrico Dualdrive” in que-
sto capitolo). Con funzione inserita, sul
quadro strumenti si illumina la spia CITY.
Premere nuovamente il pulsante per di-
sinserire la funzione.
fig. 48F0M0617m
LUCE RETRONEBBIA fig. 47
Si accende, con luci anabbaglianti accese o
fendinebbia (per versioni/mercati, dove
previsto) accese, premendo il pulsante 4 .
Sul quadro si illumina la spia 4.
Si spegne premendo nuovamente il pul-
sante oppure spegnendo gli anabbaglianti
e/o fendinebbia (per versioni/mercati, do-
ve previsto).
L’uso delle luci retronebbia è regolamen-
tato dal codice stradale del paese in cui vi
trovate. Osservatene le prescrizioni.
LUCI DI PARCHEGGIO
Si accendono, solo con chiave di avvia-
mento in posizione STOP od estratta
portando la ghiera dalla leva sinistra prima
in posizione O e successivamente alle po-
sizioni
6oppure 2.
Sul quadro strumenti si illumina la spia
3.
fig. 47F0M0071m
033-069 PUNTO POP 1ed IT 27-09-2011 10:59 Pagina 54

55
SICUREZZA
AVVIAMENTO E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
Sblocco porte in caso d’incidente
In caso d’urto con attivazione dell’inter-
ruttore blocco combustibile, le porte si
sbloccano automaticamente per consen-
tire l’accesso all’abitacolo dall’esterno del-
la vettura e contemporaneamente si ac-
cendono le luci delle plafoniere interne.
È comunque sempre possibile aprire le
porte dall’interno vettura agendo sulle ap-
posite leve di comando.
Se dopo l’urto non si riscontrano perdite
di combustibile e la vettura è in grado di
ripartire, ripristinare il corretto funziona-
mento di quest’ultima, seguendo le istru-
zioni riportate di seguito.

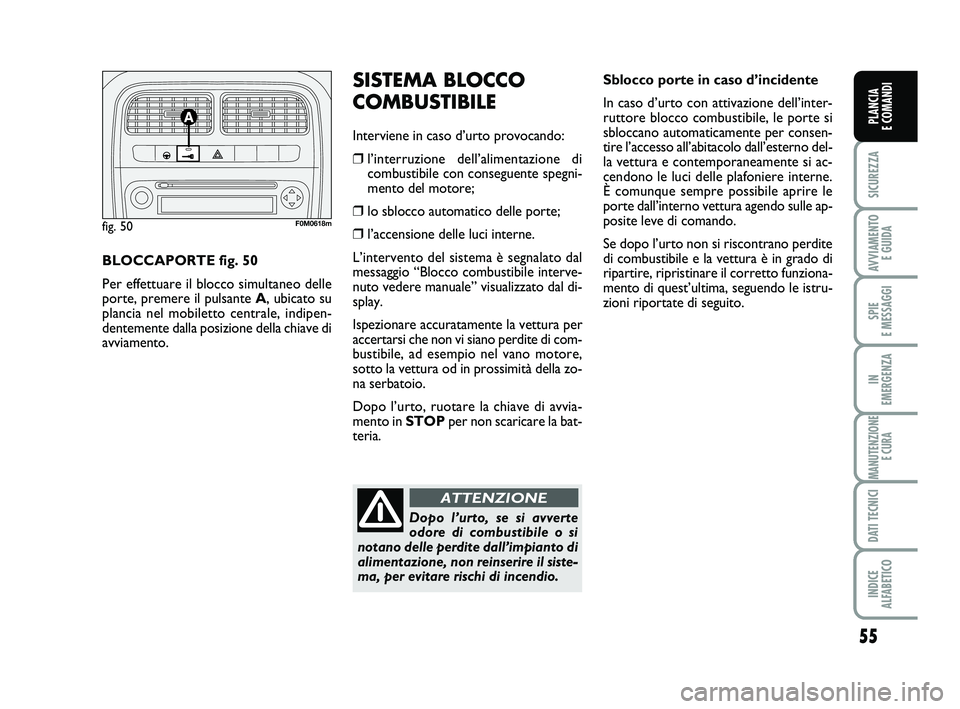

BLOCCAPORTE fig. 50
Per effettuare il blocco simultaneo delle
porte, premere il pulsante A
, ubicato su
plancia nel mobiletto centrale, indipen-
dentemente dalla posizione della chiave di
avviamento.SISTEMA BLOCCO
COMBUSTIBILE
Interviene in caso d’urto provocando:
❒l’interruzione dell’alimentazione di
combustibile con conseguente spegni-
mento del motore;
❒lo sblocco automatico delle porte;
❒l’accensione delle luci interne.
L’intervento del sistema è segnalato dal
messaggio “Blocco combustibile interve-
nuto vedere manuale” visualizzato dal di-
splay.
Ispezionare accuratamente la vettura per
accertarsi che non vi siano perdite di com-
bustibile, ad esempio nel vano motore,
sotto la vettura od in prossimità della zo-
na serbatoio.
Dopo l’urto, ruotare la chiave di avvia-
mento in STOP per non scaricare la bat-
teria.fig. 50F0M0618m
Dopo l’urto, se si avverte
odore di combustibile o si
notano delle perdite dall’impianto di
alimentazione, non reinserire il siste-
ma, per evitare rischi di incendio.
ATTENZIONE
033-069 PUNTO POP 1ed IT 27-09-2011 10:59 Pagina 55

56
SICUREZZA
AVVIAMENTO E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
fig. 52F0M0077m
fig. 51F0M0104m
fig. 53F0M0078m

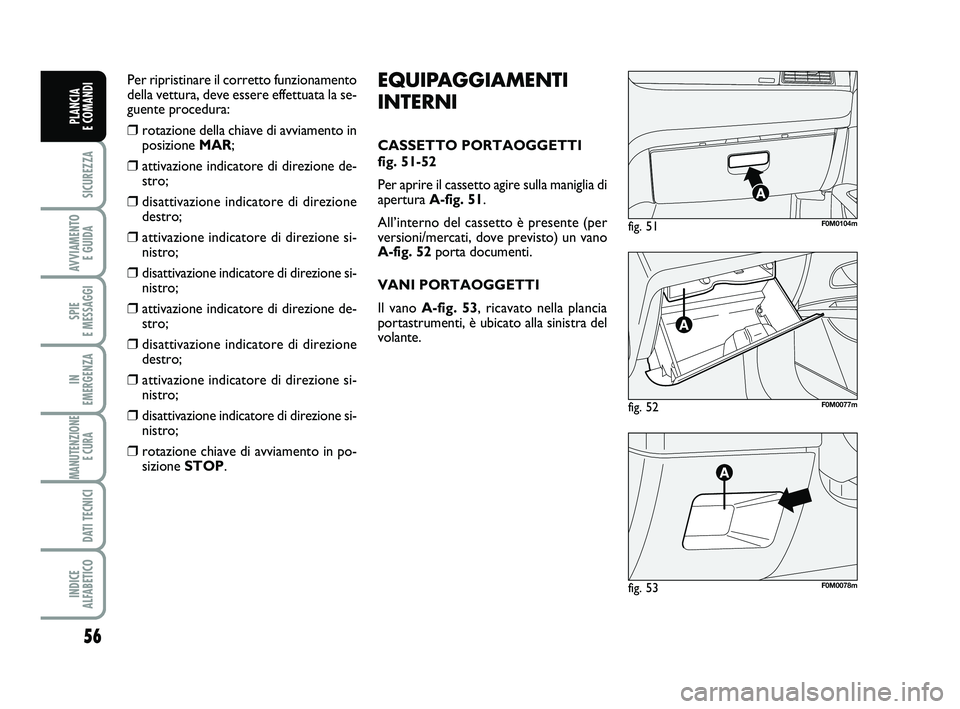

EQUIPAGGIAMENTI
INTERNI
CASSETTO PORTAOGGETTI
fig. 51-52
Per aprire il cassetto agire sulla maniglia di
apertura A-fig. 51.
All’interno del cassetto è presente (per
versioni/mercati, dove previsto) un vano
A-fig. 52 porta documenti.
VANI PORTAOGGETTI
Il vano A-fig. 53, ricavato nella plancia
portastrumenti, è ubicato alla sinistra del
volante.
Per ripristinare il corretto funzionamento
della vettura, deve essere effettuata la se-
guente procedura:
❒rotazione della chiave di avviamento in
posizione
MAR;
❒attivazione indicatore di direzione de-
stro;
❒disattivazione indicatore di direzione
destro;
❒attivazione indicatore di direzione si-
nistro;
❒disattivazione indicatore di direzione si-
nistro;
❒attivazione indicatore di direzione de-
stro;
❒disattivazione indicatore di direzione
destro;
❒attivazione indicatore di direzione si-
nistro;
❒disattivazione indicatore di direzione si-
nistro;
❒rotazione chiave di avviamento in po-
sizione STOP.
033-069 PUNTO POP 1ed IT 27-09-2011 10:59 Pagina 56
