FIAT PUNTO 2014 Drift- och underhållshandbok (in Swedish)

107
START OCH
KÖRNINGVARNINGSLAMPOR
OCH MEDDELANDENI NÖDLÄGEUNDERHÅLL
OCH SKÖTSELTEKNISKA
D ATAINNEHÅLLS-
FÖRTECKNINGINSTRUMENTPANEL
OCH REGLAGESÄKERHET

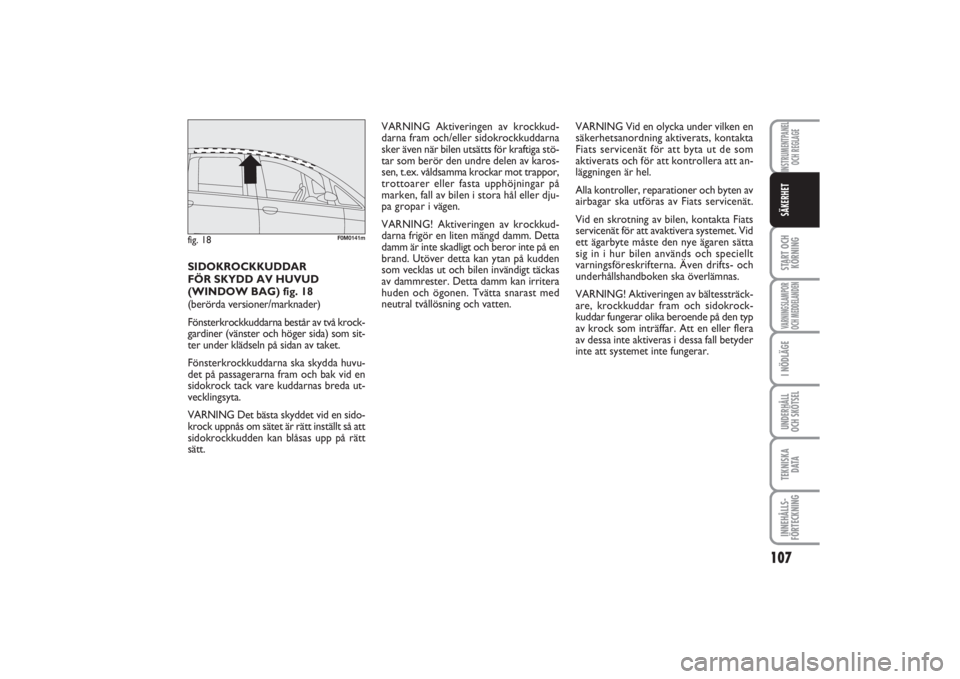

SIDOKROCKKUDDAR
FÖR SKYDD AV HUVUD
(WINDOW BAG) fig. 18
(berörda versioner/marknader)
Fönsterkrockkuddarna består av två krock-
gardiner (vänster och höger sida) som sit-
ter under klädseln på sidan av taket.
Fönsterkrockkuddarna ska skydda huvu-
det på passagerarna fram och bak vid en
sidokrock tack vare kuddarnas breda ut-
vecklingsyta.
VARNING Det bästa skyddet vid en sido-
krock uppnås om sätet är rätt inställt så att
sidokrockkudden kan blåsas upp på rätt
sätt.fig. 18
F0M0141m
VARNING Aktiveringen av krockkud-
darna fram och/eller sidokrockkuddarna
sker även när bilen utsätts för kraftiga stö-
tar som berör den undre delen av karos-
sen, t.ex. våldsamma krockar mot trappor,
trottoarer eller fasta upphöjningar på
marken, fall av bilen i stora hål eller dju-
pa gropar i vägen.
VARNING! Aktiveringen av krockkud-
darna frigör en liten mängd damm. Detta
damm är inte skadligt och beror inte på en
brand. Utöver detta kan ytan på kudden
som vecklas ut och bilen invändigt täckas
av dammrester. Detta damm kan irritera
huden och ögonen. Tvätta snarast med
neutral tvållösning och vatten. VARNING Vid en olycka under vilken en
säkerhetsanordning aktiverats, kontakta
Fiats servicenät för att byta ut de som
aktiverats och för att kontrollera att an-
läggningenär hel.
Alla kontroller, reparationer och byten av
airbagar ska utföras av Fiats servicenät.
Vid en skrotning av bilen, kontakta Fiats
servicenät för att avaktivera systemet. Vid
ett ägarbyte måste den nye ägaren sätta
sig in i hur bilen används och speciellt
varningsf
öreskrifterna. Även drifts- och
underhållshandboken ska överlämnas.
VARNING! Aktiveringen av bältessträck-
are, krockkuddar fram och sidokrock-
kuddar fungerar olika beroende på den typ
av krock som inträffar. Att en eller flera
av dessa inte aktiveras i dessa fall betyder
inte att systemet inte fungerar.
091-110 PUNTO POP 1ed SV 08/10/13 12.06 Pagina 107

108START OCH
KÖRNINGVARNINGSLAMPOR
OCH MEDDELANDENI NÖDLÄGEUNDERHÅLL
OCH SKÖTSEL TEKNISKA
D ATAINNEHÅLLS-
FÖRTECKNINGINSTRUMENTPANEL
OCH REGLAGESÄKERHET

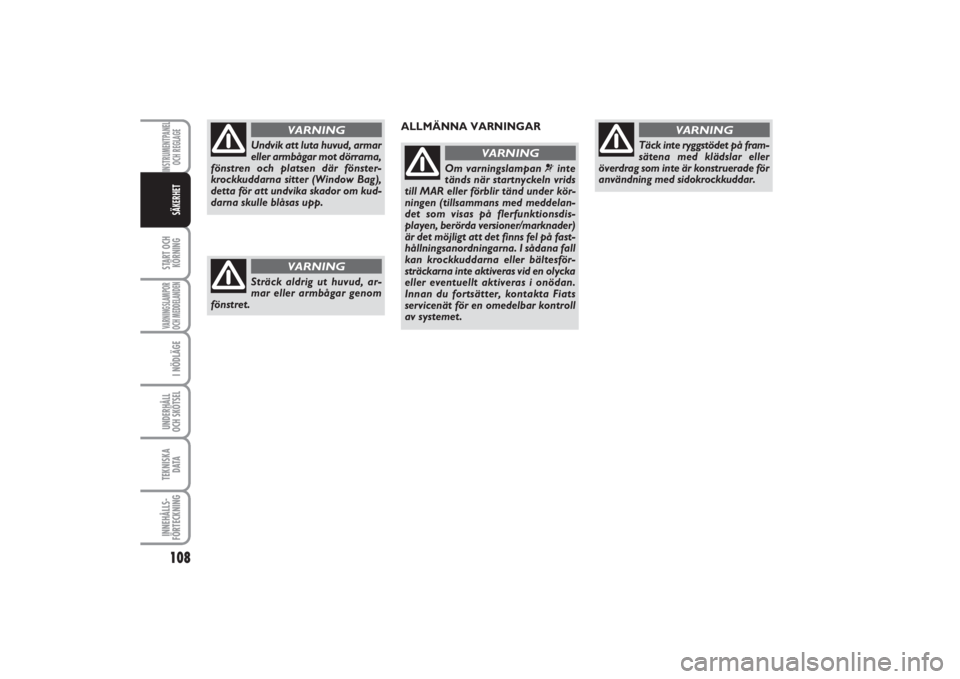

Undvik att luta huvud, armar
eller armbågar mot dörrarna,
fönstren och platsen där fönster-
krockkuddarna sitter (Window Bag),
detta för att undvika skador om kud-
darna skulle blåsas upp.
VARNING
Sträck aldrig ut huvud, ar-
mar eller armbågar genom
fönstret.
VARNING
ALLMÄNNA VARNINGAR
Om varningslampan
¬
inte
tänds när startnyckeln vrids
till MAR eller förblir tänd under kör-
ningen (tillsammans med meddelan-
det som visas på flerfunktionsdis-
playen, berörda versioner/marknader)
är det möjligt att det finns fel på fast-
hållningsanordningarna. I sådana fall
kan krockkuddarna eller bältesför-
sträckarna inte aktiveras vid en olycka
eller eventuellt aktiveras i onödan.
Innan du fortsätter, kontakta Fiats
servicenät för en omedelbar kontroll
av systemet.
VARNING
Täck inte ryggstödet på fram-
sätena med klädslar eller
överdrag som inte är konstruerade för
användning med sidokrockkuddar.
VARNING
091-110 PUNTO POP 1ed SV 08/10/13 12.06 Pagina 108

109
START OCH
KÖRNINGVARNINGSLAMPOR
OCH MEDDELANDENI NÖDLÄGEUNDERHÅLL
OCH SKÖTSELTEKNISKA
D ATAINNEHÅLLS-
FÖRTECKNINGINSTRUMENTPANEL
OCH REGLAGESÄKERHET

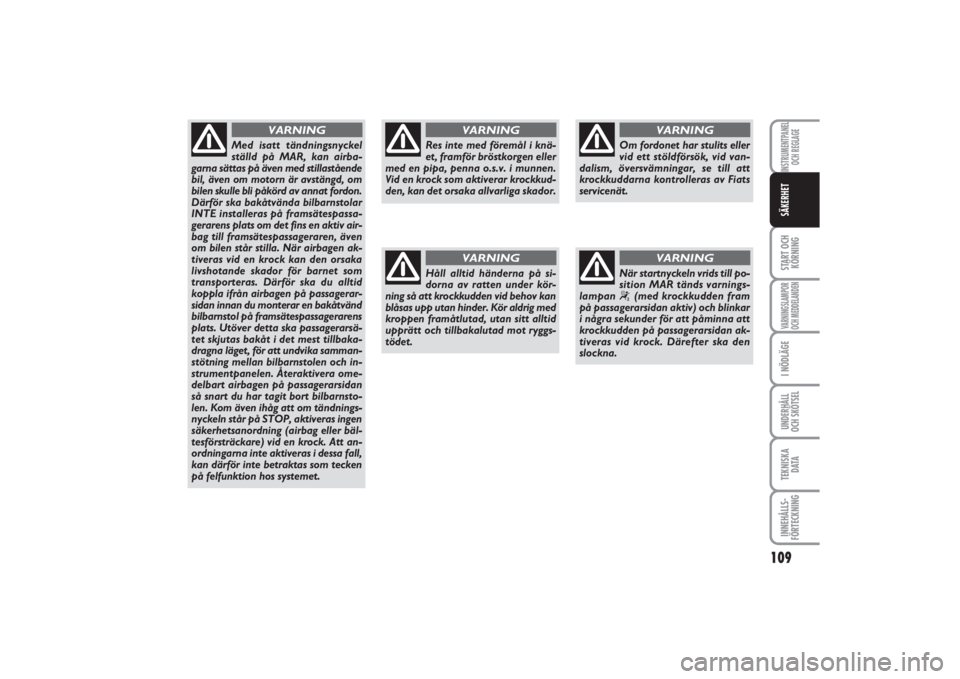

Res inte med föremål i knä-
et, framför bröstkorgen eller
med en pipa, penna o.s.v. i munnen.
Vid en krock som aktiverar krockkud-
den, kan det orsaka allvarliga skador.
VARNING
Med isatt tändningsnyckel
ställd på MAR, kan airba-
garna sättas på även med stillastående
bil, även om motorn är avstängd, om
bilen skulle bli påkörd av annat fordon.
Därför ska bakåtvända bilbarnstolar
INTE installeras på framsätespassa-
gerarens plats om det fins en aktiv air-
bag till framsätespassageraren, även
om bilen står stilla. När airbagen ak-
tiveras vid en krock kan den orsaka
livshotande skador för barnet som
transporteras. Därför ska du alltid
koppla ifrån airbagen på passagerar-
sidan innan du monterar en bakåtvänd
bilbarnstol på framsätespassagerarens
plats. Utöver detta ska passagerarsä-
tet skjutas bakåt i det mest tillbaka-
dragna läget, för att undvika samman-
stötning mellan bilbarnstolen och in-
strumentpanelen. Återaktivera ome-
delbart airbagen på passagerarsidan
så snart du har tagit bort bilbarnsto-
len. Kom även ihåg att om tändnings-
nyckeln står på STOP, aktiveras ingen
säkerhetsanordning (airbag eller bäl-
tesförsträckare) vid en krock. Att an-
ordningarna inte aktiveras i dessa fall,
kan därför inte betraktas som tecken
på felfunktion hos systemet.
VARNING
Håll alltid händerna på si-
dorna av ratten under kör-
ning så att krockkudden vid behov kan
blåsas upp utan hinder. Kör aldrig med
kroppen framåtlutad, utan sitt alltid
upprätt och tillbakalutad mot ryggs-
tödet.
VARNING
Om fordonet har stulits eller
vid ett stöldförsök, vid van-
dalism, översvämningar, se till att
krockkuddarna kontrolleras av Fiats
servicenät.
VARNING
När startnyckeln vrids till po-
sition MAR tänds varnings-
lampan “
(med krockkudden fram
på passagerarsidan aktiv) och blinkar
i några sekunder för att påminna att
krockkudden på passagerarsidan ak-
tiveras vid krock. Därefter ska den
slockna.
VARNING
091-110 PUNTO POP 1ed SV 08/10/13 12.06 Pagina 109

110START OCH
KÖRNINGVARNINGSLAMPOR
OCH MEDDELANDENI NÖDLÄGEUNDERHÅLL
OCH SKÖTSEL TEKNISKA
D ATAINNEHÅLLS-
FÖRTECKNINGINSTRUMENTPANEL
OCH REGLAGESÄKERHET

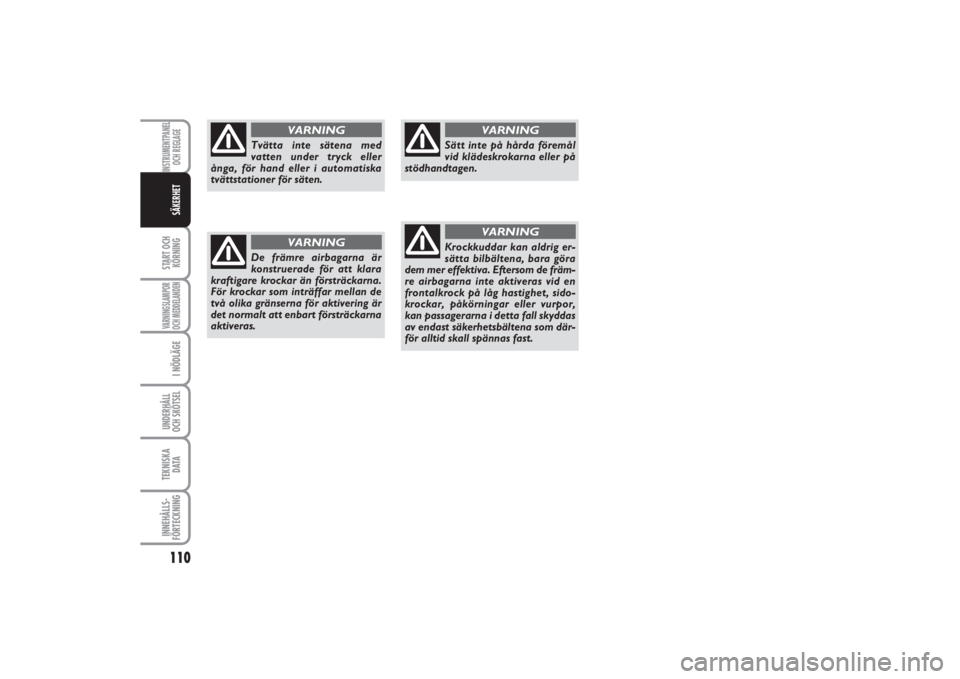

Tvätta inte sätena med
vatten under tryck eller
ånga, för hand eller i automatiska
tvättstationer för säten.
VARNING
De främre airbagarna är
konstruerade för att klara
kraftigare krockar än försträckarna.
För krockar som inträffar mellan de
två olika gränserna för aktivering är
det normalt att enbart försträckarna
aktiveras.
VARNING
Sätt inte på hårda föremål
vid klädeskrokarna eller på
stödhandtagen.
VARNING
Krockkuddar kan aldrig er-
sätta bilbältena, bara göra
dem mer effektiva. Eftersom de främ-
re airbagarna inte aktiveras vid en
frontalkrock på låg hastighet, sido-
krockar, påkörningar eller vurpor,
kan passagerarna i detta fall skyddas
av endast säkerhetsbältena som där-
för alltid skall spännas fast.
VARNING
091-110 PUNTO POP 1ed SV 08/10/13 12.06 Pagina 110

111
SÄKERHETI NÖDLÄGEUNDERHÅLL
OCH SKÖTSELTEKNISKA
D ATAINNEHÅLLS-
FÖRTECKNINGINSTRUMENTPANE
L OCH REGLAGEVARNINGSLAMPOR
OCH MEDDELANDENSTART OCH
KÖRNING

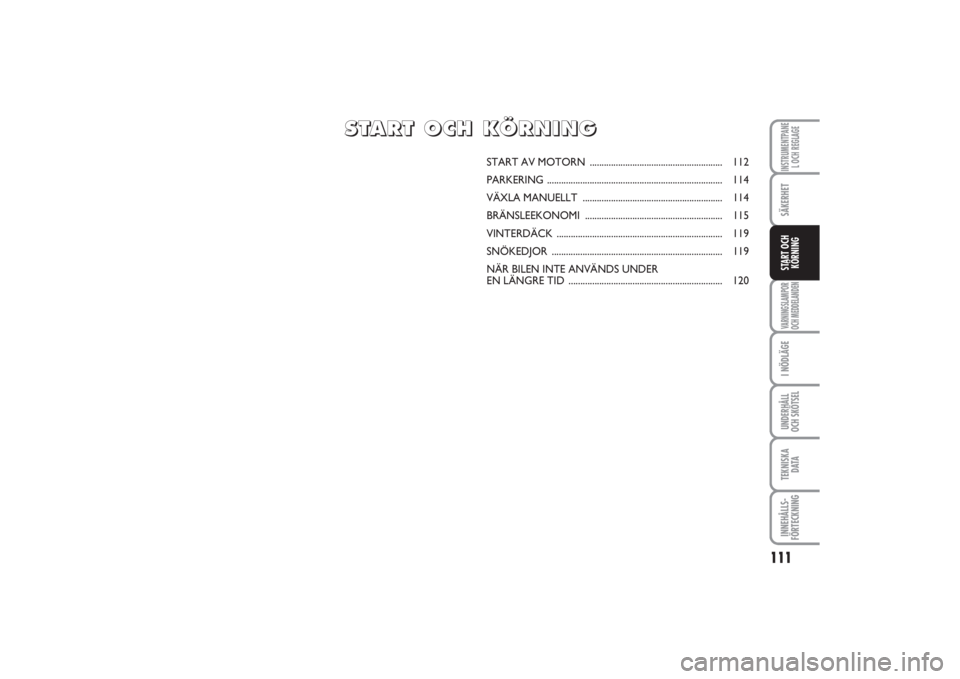

START AV MOTORN ........................................................ 112
PARKERING .......................................................................... 114
VÄXLA MANUELLT ........................................................... 114
BRÄNSLEEKONOMI .......................................................... 115
VINTERDÄCK ...................................................................... 119
SNÖKEDJOR ........................................................................ 119
NÄR BILEN INTE ANVÄNDS UNDER
EN LÄNGRE TID ................................................................. 120
S S
T T
A A
R R
T T

O O
C C
H H

K K
Ö Ö
R R
N N
I I
N N
G G
111-120 PUNTO POP 1ed SV 08/10/13 12.07 Pagina 111

112SÄKERHETI NÖDLÄGEUNDERHÅLL
OCH SKÖTSEL TEKNISKA
D ATAINNEHÅLLS-
FÖRTECKNINGINSTRUMENTPANEL
OCH REGLAGEVARNINGSLAMPOR
OCH MEDDELANDENSTART OCH
KÖRNING
Om varningslampa
Y
förblir tänd på in-
strumentpanelen tillsammans med var-
ningslampa
U
med nyckeln i läge
MAR
,
rekommenderas det att ställa nyckeln i lä-
ge STOPoch sedan på nytt i läge MAR.
Om varningslampan förblir tänd, försök
på nytt med de övriga nycklarna som er-
hålls.
VARNING! Om varningslampan
Y
på
instrumentpanelen lyser med fast sken,
kontakta omedelbart Fiats servicenät.
VARNING! Lämna aldrig bilen med av-
stängd motor och startnyckeln i läge MAR.
START MED DIESELMOTOR
Gör så här:❒
Dra åt handbromsen.
❒
Ställ växelspaken i friläge.
❒
vrid startnyckeln till läge MAR: Var-
ningslamporna
m
och
Y
tänds på
instrumentpanelen,
❒
vänta tills varningslampan
Y
och
m
släcks, vilket sker snabbare ju varmare
motorn är,
❒
tryck ned kopplingspedalen i botten
utan att trycka ned gaspedalen,
❒
vrid startnyckeln till läget AVVoch var-
ningslampan
m
släcks omedelbart.
Om man väntar för länge värms glöd-
stiften upp i onödan. Släpp nyckeln så
fort som motorn startats.

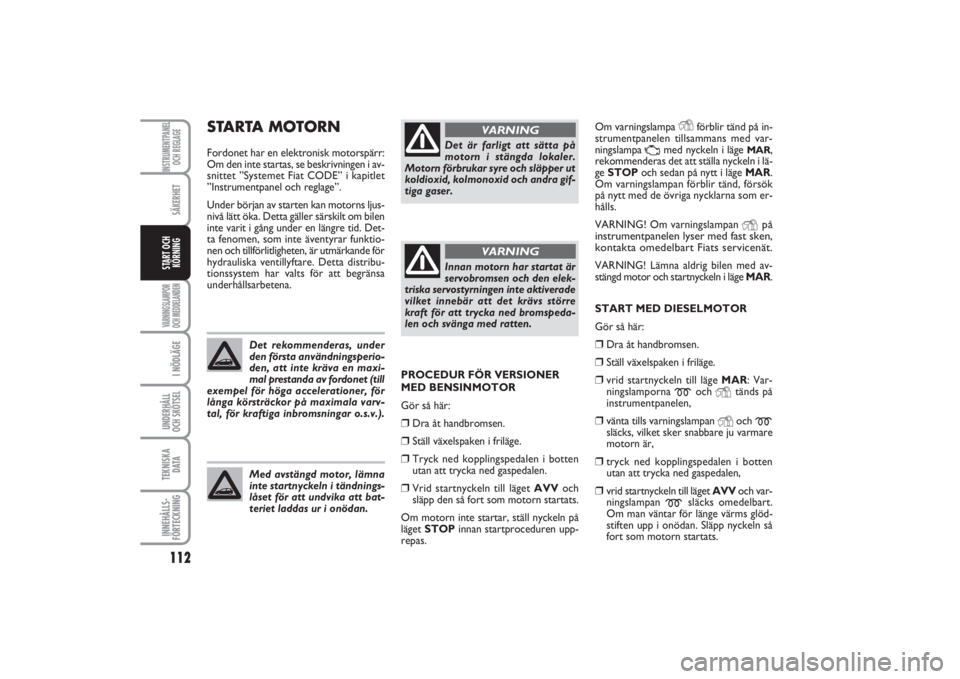

STARTA MOTORNFordonet har en elektronisk motorspärr:
Om den inte startas, se beskrivningen i av-
snittet ”Systemet Fiat CODE” i kapitlet
”Instrumentpanel och reglage”.
Under början av starten kan motorns ljus-
nivå lätt öka. Detta gäller särskilt om bilen
inte varit i gång under en längre tid. Det-
ta fenomen, som inte äventyrar funktio-
nen och tillförlitligheten, är utmärkande för
hydrauliska ventillyftare. Detta distribu-
tionssystem har valts för att begränsa
underhållsarbetena.
Det rekommenderas, under
den första användningsperio-
den, att inte kräva en maxi-
mal prestanda av fordonet (till
exempel för höga accelerationer, för
långa körsträckor på maximala varv-
tal, för kraftiga inbromsningar o.s.v.).
Med avstängd motor, lämna
inte startnyckeln i tändnings-
låset för att undvika att bat-
teriet laddas ur i onödan.
Det är farligt att sätta på
motorn i stängda lokaler.
Motorn förbrukar syre och släpper ut
koldioxid, kolmonoxid och andra gif-
tiga gaser.
VARNING
Innan motorn har startat är
servobromsen och den elek-
triska servostyrningen inte aktiverade
vilket innebär att det krävs större
kraft för att trycka ned bromspeda-
len och svänga med ratten.
VARNING
PROCEDUR FÖR VERSIONER
MED BENSINMOTOR
Gör så här:❒
Dra åt handbromsen.
❒
Ställ växelspaken i friläge.
❒
Tryck ned kopplingspedalen i botten
utan att trycka ned gaspedalen.
❒
Vrid startnyckeln till läget AVVoch
släpp den så fort som motorn startats.
Om motorn inte startar, ställ nyckeln på
läget STOPinnan startproceduren upp-
repas.
111-120 PUNTO POP 1ed SV 08/10/13 12.07 Pagina 112

113
SÄKERHETI NÖDLÄGEUNDERHÅLL
OCH SKÖTSELTEKNISKA
D ATAINNEHÅLLS-
FÖRTECKNINGINSTRUMENTPANE
L OCH REGLAGEVARNINGSLAMPOR
OCH MEDDELANDENSTART OCH
KÖRNING

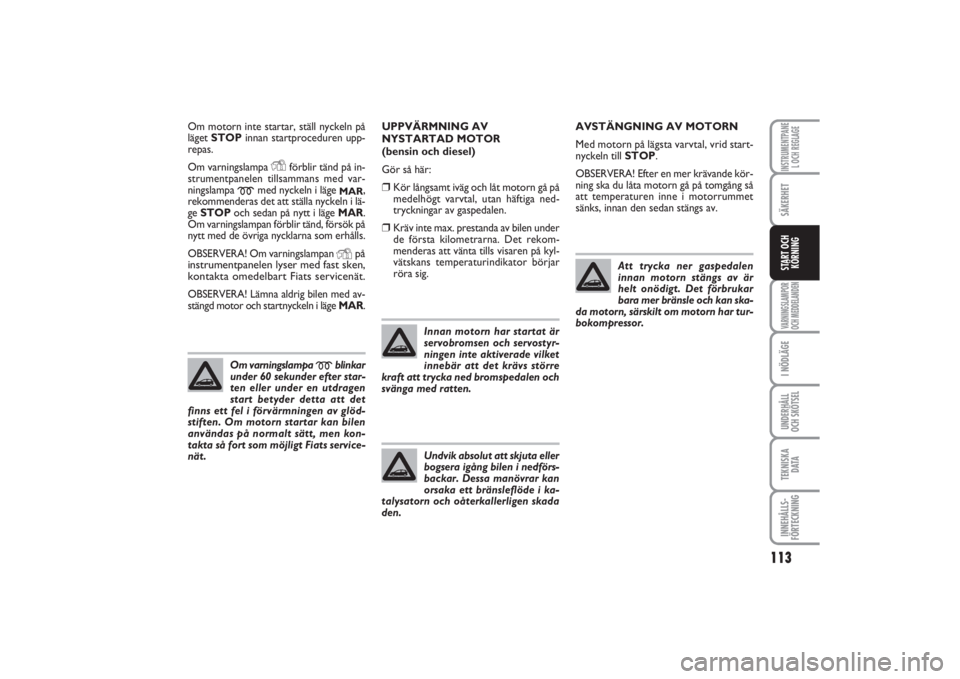

Om motorn inte startar, ställ nyckeln på
läget STOPinnan startproceduren upp-
repas.
Om varningslampa
Y
förblir tänd på in-
strumentpanelen tillsammans med var-
ningslampa
m
med nyckeln i läge
MAR
,
rekommenderas det att ställa nyckeln i lä-
ge STOPoch sedan på nytt i läge MAR.
Om varningslampan förblir tänd, försök på
nytt med de övriga nycklarna som erhålls.
OBSERVERA! Om varningslampan
Y
på
instrumentpanelen lyser med fast sken,
kontakta omedelbart Fiats servicenät.
OBSERVERA! Lämna aldrig bilen med av-
stängd motor och startnyckeln i läge MAR.
Om varningslampa
m
blinkar
under 60 sekunder efter star-
ten eller under en utdragen
start betyder detta att det
finns ett fel i förvärmningen av glöd-
stiften. Om motorn startar kan bilen
användas på normalt sätt, men kon-
takta så fort som möjligt Fiats service-
nät.
UPPVÄRMNING AV
NYSTARTAD MOTOR
(bensin och diesel)
Gör så här:❒
Kör långsamt iväg och låt motorn gå på
medelhögt varvtal, utan häftiga ned-
tryckningar av gaspedalen.
❒
Kräv inte max. prestanda av bilen under
de första kilometrarna. Det rekom-
menderas att vänta tills visaren på kyl-
vätskans temperaturindikator börjar
röra sig.
Innan motorn har startat är
servobromsen och servostyr-
ningen inte aktiverade vilket
innebär att det krävs större
kraft att trycka ned bromspedalen och
svänga med ratten.
Undvik absolut att skjuta eller
bogsera igång bilen i nedförs-
backar. Dessa manövrar kan
orsaka ett bränsleflöde i ka-
talysatorn och oåterkallerligen skada
den.
AVSTÄNGNING AV MOTORN
Med motorn på lägsta varvtal, vrid start-
nyckeln till STOP.
OBSERVERA! Efter en mer krävande kör-
ning ska du låta motorn gå på tomgång så
att temperaturen inne i motorrummet
sänks, innan den sedan stängs av.
Att trycka ner gaspedalen
innan motorn stängs av är
helt onödigt. Det förbrukar
bara mer bränsle och kan ska-
da motorn, särskilt om motorn har tur-
bokompressor.
111-120 PUNTO POP 1ed SV 08/10/13 12.07 Pagina 113

114SÄKERHETI NÖDLÄGEUNDERHÅLL
OCH SKÖTSEL TEKNISKA
D ATAINNEHÅLLS-
FÖRTECKNINGINSTRUMENTPANEL
OCH REGLAGEVARNINGSLAMPOR
OCH MEDDELANDENSTART OCH
KÖRNING
OBSERVERA! Om det inte är fallet, kon-
takta Fiats servicenät för att utföra in-
ställningen.
Med åtdragen handbroms och startnyck-
eln i läget MARtänds varningslampan
x
på instrumentpanelen.
För att lossa handbromsen, gör så här:❒
Lyft spaken lätt och tryck på frigö-
ringsknappen A.
❒
Håll knappen Anedtryckt och sänk spa-
ken. Varningslampa
x
på instrument-
panelen släcks.
Håll alltid en fot på bromspedalen under
denna manöver för att undvika oavsiktlig
förflyttning av bilen.

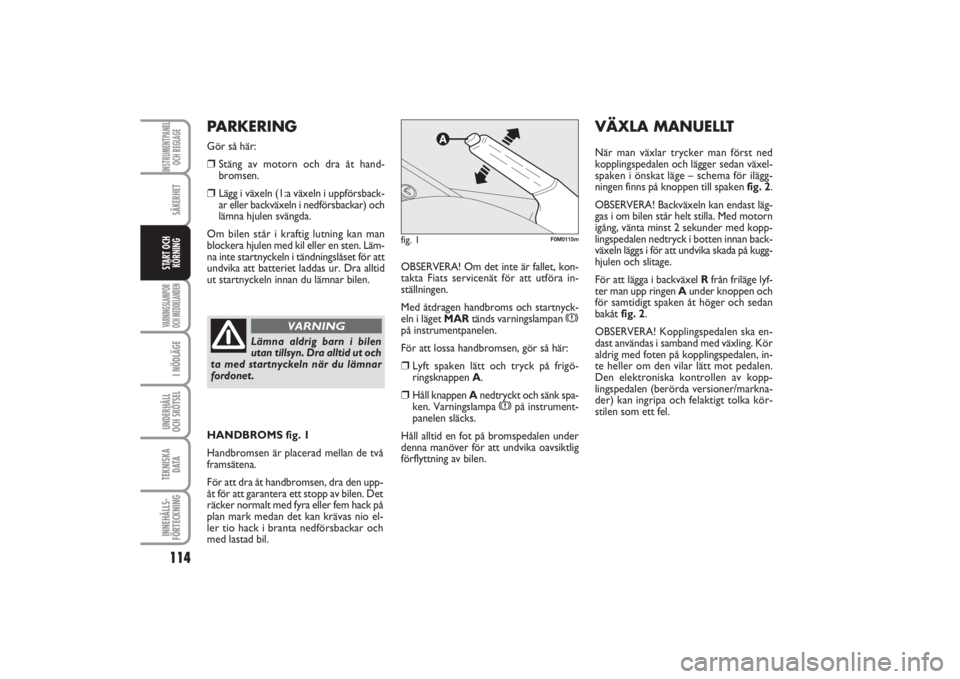

PARKERINGGör så här:❒
Stäng av motorn och dra åt hand-
bromsen.
❒
Lägg i växeln (1:a växeln i uppförsback-
ar eller backväxeln i nedförsbackar) och
lämna hjulen svängda.
Om bilen står i kraftig lutning kan man
blockera hjulen med kil eller en sten. Läm-
na inte startnyckeln i tändningslåset för att
undvika att batteriet laddas ur. Dra alltid
ut startnyckeln innan du lämnar bilen.
Lämna aldrig barn i bilen
utan tillsyn. Dra alltid ut och
ta med startnyckeln när du lämnar
fordonet.
VARNING
fig. 1
F0M0115m
VÄXLA MANUELLTNär man växlar trycker man först ned
kopplingspedalen och lägger sedan växel-
spaken i önskat läge – schema för ilägg-
ningen finns på knoppen till spaken fig. 2.
OBSERVERA! Backväxeln kan endast läg-
gas i om bilen står helt stilla. Med motorn
igång, vänta minst 2 sekunder med kopp-
lingspedalen nedtryck i botten innan back-
växeln läggs i för att undvika skada på kugg-
hjulen och slitage.
För att lägga i backväxel Rfrån friläge lyf-
ter man upp ringen Aunder knoppen och
för samtidigt spaken åt höger och sedan
bakåt fig. 2.
OBSERVERA! Kopplingspedalen ska en-
dast användas i samband med växling. Kör
aldrig med foten på kopplingspedalen, in-
te heller om den vilar lätt mot pedalen.
Den elektroniska kontrollen av kopp-
lingspedalen (berörda versioner/markna-
der) kan ingripa och felaktigt tolka kör-
stilen som ett fel.
HANDBROMS fig. 1
Handbromsen ä
r placerad mellan de två
framsätena.
För att dra åt handbromsen, dra den upp-
åt för att garantera ett stopp av bilen. Det
räcker normalt med fyra eller fem hack på
plan mark medan det kan krävas nio el-
ler tio hack i branta nedförsbackar och
med lastad bil.
111-120 PUNTO POP 1ed SV 08/10/13 12.07 Pagina 114

115
SÄKERHETI NÖDLÄGEUNDERHÅLL
OCH SKÖTSELTEKNISKA
D ATAINNEHÅLLS-
FÖRTECKNINGINSTRUMENTPANE
L OCH REGLAGEVARNINGSLAMPOR
OCH MEDDELANDENSTART OCH
KÖRNING
fig. 2
F0M0503m
För att växla på rätt sätt
måste man trycka ner kopp-
lingen i botten. Därför får det inte
finnas några hinder på golvet under
pedalen: Se till att eventuella täck-
mattor alltid ligger riktigt platta och
inte kan hindra pedalerna.
VARNING
Kör inte med handen på väx-
elspaken eftersom belast-
ningen, även om mycket lätt,
med tiden kan medföra ett sli-
tage på växelns invändiga delar.
Takräcke/skidhållare
Ta alltid bort takräcke/skidhållare från ta-
ket när de inte behövs. Räckena försäm-
rar bilens aerodynamiska egenskaper och
ökar bränsleförbrukningen. Vid en trans-
port av särskilt stora föremål ska man
helst använda släp.
Elförbrukare
Använd bara elektriska anordningar i for-
donet när det verkligen behövs. Den
eluppvärmda bakrutan, de extra strålkas-
tarna, vindrutetorkarna, värmeanläggning-
ens fläkt absorberar en hög mängd ström
och medför därmed en ökning av bräns-
leförbrukningen (upp till +25 % i stad-
skörning).
Klimatanläggning
Användningen av klimatanläggningen
medför högre förbrukningar (i genomsnitt
upp till +20 %). Anvä
nd luftöppningarna
när utomhustemperaturen medger det.
Aerodynamiska tillbehör
Aerodynamiska tillbehör som inte är
godkända kan försämra fordonets aerody-
namiska egenskaper och öka bränsleför-
brukningen.
BRÄNSLE EKONOMINedan följer några praktiska tips som bi-
drar till en bra bränsleekonomi och be-
gränsning av miljöfarliga utsläpp av avgaser.
ALLMÄNT
Underhåll av bilen
Se till att utföra underhåll av bilen med de
kontrollerna och mätningar som anges
i ”Underhållsschema”.
Däck
Kontrollera däcktrycket med en intervall
som inte överstiger 4 veckor. Om tryck-
et är för lågt ökar förbrukningarna efter-
som rullmotståndet är högre.
Onödiga belastningar
Kör aldrig med överbelastat bagageu-
trymme. Bilens vikt och hur den är för-
delad har en avgörande inverkan på dess
stabilitet och bränsleförbrukning, särskilt
i stadstrafik.
111-120 PUNTO POP 1ed SV 08/10/13 12.07 Pagina 115

116SÄKERHETI NÖDLÄGEUNDERHÅLL
OCH SKÖTSEL TEKNISKA
D ATAINNEHÅLLS-
FÖRTECKNINGINSTRUMENTPANEL
OCH REGLAGEVARNINGSLAMPOR
OCH MEDDELANDENSTART OCH
KÖRNING
KÖRSTIL
Start
Värm inte upp motorn i en stillastående
bil eller på lågt eller högt varvtal: Detta gör
bara att motorn värms upp långsammare
vilket ökar bränsleförbrukningen och ut-
släppen. Vi rekommenderar att man kör
iväg omedelbart men långsamt. Genom att
undvika höga varvtal värms motorn upp
snabbare.
Onödiga manövrar
Undvik att trycka ned gaspedalen när du
står stilla vid trafikljus eller innan motorn
stängs av. Precis som när gaspedalen
trycks ned i neutralläge vid en nedväxling,
är detta onödigt och ökar bara bränsle-
förbrukningen och utsläppen.
Val av växel
Så fort som trafiken och väglaget medger
det ska man lägga i en högre växel. Att an-
vända en lägre växel för kraftigare accele-
ration ökar bara br
änsleförbrukningen.
Olämplig användning av högre växel ökar
också bränsleförbrukningen, utsläppen och
slitaget på motorn.Uppehåll i trafiken
Man bör inte stänga av motorn under läng-
re uppehåll (t.ex. järnvägsövergångar).
KÖRNING MED SLÄP
VARNING!
För körning med släp skall bilen ha god-
känd dragkrok och lämplig elanläggning.
Denna bör installeras av kvalificerad per-
sonal som även utfärdar tillbörliga trafik-
dokument.
Se till att montera specialbackspeglar/eller
extra backspeglar såsom anges i trafikför-
ordningen.
Kom ihåg att det vid körning med släp är
svårare att klara branta backar. Broms-
sträckan och omkörningstiden blir l
ängre
med större totalvikt för bil och släp.
Under en körning med släp i nedförsbacke
bör man lägga i en låg växel istället för att
använda bromsen.
Vikten hos släpet påverkar lastkapaciteten
för dragbilen. För att vara säker på att in-
te överstiga max. bogservikt (som står på
registreringsbeviset) ska du ta hänsyn till
släpets vikt när det är fullastat, inklusive till-
behör och personligt bagage. Maximal hastighet
Bränsleförbrukningen ökar betydligt med
högre hastighet. Försök att hålla en så
jämn hastighet som möjlig, undvik in-
bromsningar och fartökningar som med-
för en överdriven bränsleförbrukning och
ö
kade utsläpp.
Acceleration
En snabb acceleration ökar förbrukningen
och utsläppen. Accelerera gradvis och
överstig inte max. varvtal.
ANVÄNDNING
Kallstart av motor
Mycket korta körsträckor och ofta före-
kommande kallstarter tillåter inte motorn
att nå en optimal arbetstemperatur. Det
medför en betydande ökning av förbruk-
ningarna (från +15 upp till +30 % under
stadskörning) och utsläppen.
Trafiksituationer och
vägförhållanden
Höga förbrukningar beror på intensiva tra-
fikförhållanden t.ex. i köer när låga växlar
används ofta eller i större städer med
många trafikljus. Även kurviga vägar som
i bergen och ojämnt väglag bidrar till hö-
gre förbrukning.
111-120 PUNTO POP 1ed SV 08/10/13 12.07 Pagina 116
