Onder de motorkap fig. 2is een plaatje
aangebracht, waarop de betekenis van de
symbolen wordt verklaard.
FIAT CODEVoor een nog betere bescherming tegen
diefstal is de auto uitgerust met een elek-
tronische startblokkering. Het systeem
schakelt automatisch in als de contact-
sleutel wordt uitgenomen.
In iedere sleutel zit een elektronische
component gemonteerd die bij het star-
ten van de motor een signaal ontvangt via
een speciale antenne die in het start-/con-
tactslot is ingebouwd. Het signaal wordt
bij het starten omgezet in een gecodeerd
signaal en vervolgens aan de regeleenheid
van het CODE-systeem gezonden, die, als
de code wordt herkend, het starten van
de motor mogelijk maakt.
fig. 2
F0M600m
001-032 PUNTO POP 1ed NL 07/10/13 13.32 Pagina 6

7VEILIGHEIDSTARTEN
EN RIJDENLAMPJES
EN BERICHTENNOODGE -
VALLENONDERHOUD
EN ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD
EN BEDIENING
Draai in dat geval de sleutel in stand
STOPen vervolgens opnieuw in stand
MAR; als de motor geblokkeerd blijft,
probeer het dan opnieuw met de andere
geleverde sleutels. Als de motor nog niet
aanslaat, wendt u dan tot het Fiat Servi-
cenetwerk.Als het lampje
Y
tijdens het
rijden gaat branden
❒
Als het lampje
Y
gaat branden, be-
tekent dit dat het systeem zichzelf con-
troleert (bijv. bij een vermindering van
de spanning).
❒
Als het lampje
Y
blijft branden, moet
u zich tot het Fiat Servicenetwerk
wenden.
Bij krachtige stoten kunnen
de elektronische componen-
ten in de sleutel beschadigd
worden.
WERKING
Als u bij het starten van de motor de sleu-
tel in stand MARdraait, stuurt het Fiat
CODE-systeem een code naar de rege-
leenheid van de motor die, als de code
wordt herkend, de blokkering van de func-
ties opheft.
De code wordt alleen verzonden als de
regeleenheid van het Fiat CODE-systeem
de door de sleutel verzonden code heeft
herkend.
Door de contactsleutel op STOPte
draaien, schakelt het Fiat CODE-systeem
de functies van de regeleenheid van het
motormanagementsysteem uit.
Als bij het starten de code niet wordt her-
kend, gaat op het instrumentenpaneel het
waarschuwingslampje
Y
branden.
001-032 PUNTO POP 1ed NL 07/10/13 13.32 Pagina 7

8VEILIGHEIDSTARTEN
EN RIJDENLAMPJES
EN BERICHTENNOODGE -
VALLENONDERHOUD
EN ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD
EN BEDIENING
SLEUTEL MET
AFSTANDSBEDIENING fig. 4
(optional voor bepaalde
uitvoeringen/markten)
De metalen baard Adient voor:❒
het start-/contactslot;
❒
de sloten van de portieren;
❒
het ver-/ontgrendelen van de tankdop
(voor bepaalde uitvoeringen/markten);
Als u op de knop Bdrukt, wordt de me-
talen baard in-/uitgeklapt.
Knop
Ëdient voor het ontgrendelen van
de portieren en de achterklep.
Knop Á
dient voor het op afstand ver-
grendelen van de portieren en de baga-
geruimte.
Knop
R
dient voor het openen van de
achterklep.
Als de portieren worden ontgrendeld,
wordt de interieurverlichting een bepaal-
de tijd ingeschakeld.
DE SLEUTELSCODE CARD fig. 3 (optional voor
bepaalde uitvoeringen/markten)
Bij de auto worden twee sleutels geleverd
en de CODE-card waarop staan aange-
geven:
Ade elektronische code;
Bde mechanische code van de sleutels
die bij aanvraag van duplicaatsleutels
aan het Fiat Servicenetwerk moet
worden overhandigd.
Wij raden u aan de elektronische code
van de CODE-card A-fig. 3altijd bij u te
hebben.
BELANGRIJK Om schade aan de elektro-
nische schakelingen in de sleutels te voor-
komen, mogen de sleutels niet aan direc-
te zonnestraling worden blootgesteld.
Als de auto wordt verkocht,
moeten alle sleutels en de
CODE-card overhandigd wor-
den aan de nieuwe eigenaar.
fig. 3
F0M0351m
Druk de knop B alleen in als
de sleutel ver genoeg van het
lichaam (speciaal de ogen) en van voor-
werpen die snel beschadigen (bijvoor-
beeld kledingstukken) is verwijderd.
Laat de sleutel nooit onbeheerd achter.
Hiermee voorkomt u dat iemand (dit
geldt in het bijzonder voor kinderen) per
ongeluk op de knop drukt.
ATTENTIE!
fig. 4
F0M0394m
fig.
001-032 PUNTO POP 1ed NL 07/10/13 13.32 Pagina 8

9VEILIGHEIDSTARTEN
EN RIJDENLAMPJES
EN BERICHTENNOODGE -
VALLENONDERHOUD
EN ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD
EN BEDIENING
Informatie van het lampje op het
dashboard
Als de portieren worden vergrendeld, gaat
het bewakingslampje A-fig. 5ongeveer
3 seconden branden en daarna knipperen
(bewakingsfunctie).
Als u de portieren vergrendelt en een of
meer portieren of de achterklep zijn niet
goed gesloten, dan gaan het lampje en de
richtingaanwijzers snel knipperen.fig. 5
F0M0607m
fig. 7
fig. 6
F0M0395m
F0M0396m

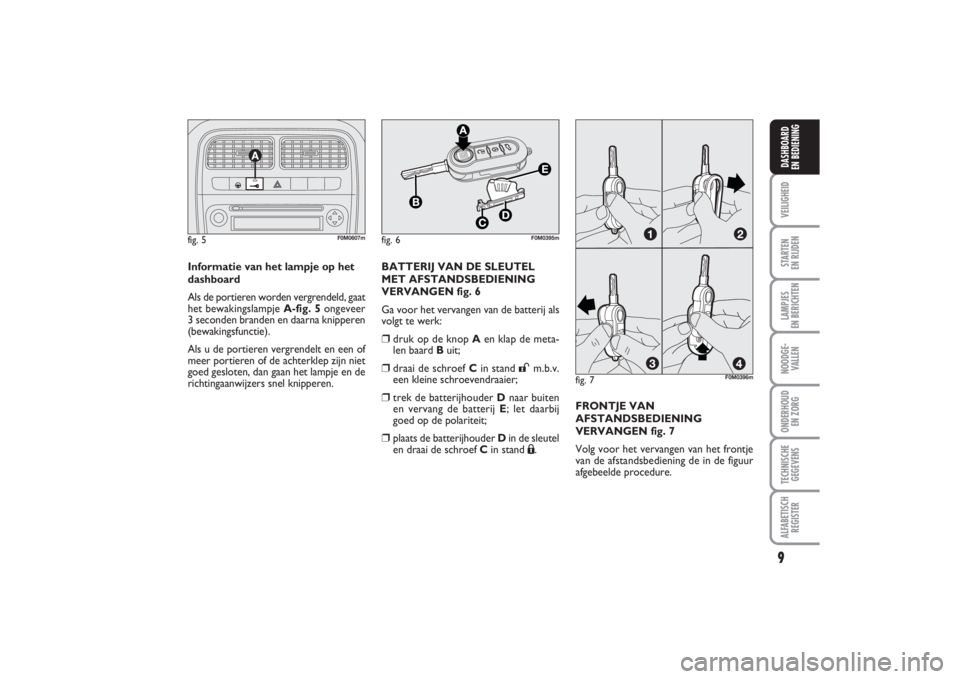

BATTERIJ VAN DE SLEUTEL
MET AFSTANDSBEDIENING
VERVANGEN fig. 6
Ga voor het vervangen van de batterij als
volgt te werk:❒
druk op de knop Aen klap de meta-
len baard Buit;
❒
draai de schroef Cin stand
:
m.b.v.
een kleine schroevendraaier;
❒
trek de batterijhouder Dnaar buiten
en vervang de batterij E; let daarbij
goed op de polariteit;
❒
plaats de batterijhouder Din de sleutel
en draai de schroef Cin stand
Á.FRONTJE VAN
AFSTANDSBEDIENING
VERVANGEN fig. 7
Volg voor het vervangen van het frontje
van de afstandsbediening de in de figuur
afgebeelde procedure.
001-032 PUNTO POP 1ed NL 07/10/13 13.32 Pagina 9

10VEILIGHEIDSTARTEN
EN RIJDENLAMPJES
EN BERICHTENNOODGE -
VALLENONDERHOUD
EN ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD
EN BEDIENING

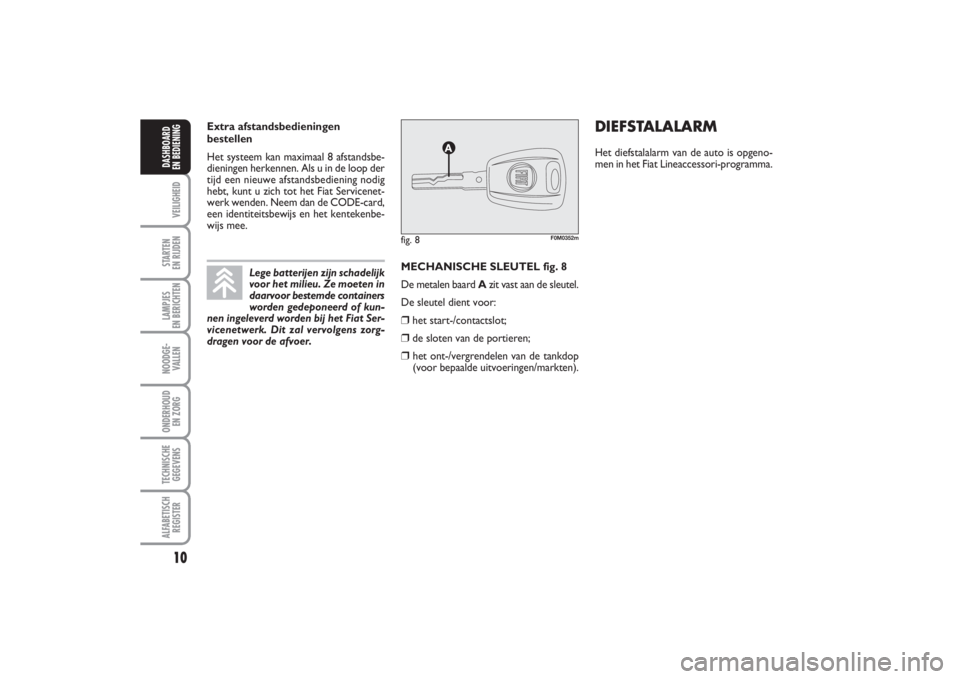

MECHANISCHE SLEUTEL fig. 8
De metalen baard Azit vast aan de sleutel.
De sleutel dient voor:❒
het start-/contactslot;
❒
de sloten van de portieren;
❒
het ont-/vergrendelen van de tankdop
(voor bepaalde uitvoeringen/markten).
fig. 8
F0M0352m
DIEFSTALALARMHet diefstalalarm van de auto is opgeno-
men in het Fiat Lineaccessori-programma.
Lege batterijen zijn schadelijk
voor het milieu. Ze moeten in
daarvoor bestemde containers
worden gedeponeerd of kun-
nen ingeleverd worden bij het Fiat Ser-
vicenetwerk. Dit zal vervolgens zorg-
dragen voor de afvoer.
Extra afstandsbedieningen
bestellen
Het systeem kan maximaal 8 afstandsbe-
dieningen herkennen. Als u in de loop der
tijd een nieuwe afstandsbediening nodig
hebt, kunt u zich tot het Fiat Servicenet-
werk wenden. Neem dan de CODE-card,
een identiteitsbewijs en het kentekenbe-
wijs mee.
001-032 PUNTO POP 1ed NL 07/10/13 13.32 Pagina 10

11
VEILIGHEIDSTARTEN
EN RIJDENLAMPJES
EN BERICHTENNOODGE -
VALLENONDERHOUD
EN ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD
EN BEDIENING
Hieronder worden alle met de sleutel in te schakelen functies samengevat (met en zonder afstandsbediening):Type sleutelMechanische sleutel Sleutel met afstandsbedieningZichtbare signalering
Knipperen
richtingaanwijzers
(alleen met sleutel met afstandsbediening)
Bewakingslampje
Dead lock
inschakelen
(*)
–
–
Knop Átwee
keer indrukken
3 x knipperen
Twee x knipperen
en vervolgens
knipperen
bewakingslampjeRuiten openen
(*)
–
–
Knop
Ëlanger
dan 2 seconden
indrukken
2 x knipperen
UitschakelenRuiten sluiten
(*)
–
–
Knop
Álanger
dan 2 seconden
indrukken
1 x knipperen
Bewakingslampje
knippert Achterklepslot
ontgrendelen
–
–
Knop
R
kort
indrukken
2 x knipperen
Bewakingslampje
knippert Ontgrendelen
sloten
Sleutel linksom
draaien
(bestuurderszijde)
Sleutel linksom
draaien
(bestuurderszijde)
Knop
Ëkort
indrukken
2 x knipperen
UitschakelenSloten van
buitenaf
vergrendelen
Sleutel rechtsom
draaien
(bestuurderszijde)
Sleutel rechtsom
draaien
(bestuurderszijde)
Knop
Ákort
indrukken
1 x knipperen
3 Seconden
continu branden
en vervolgens
knipperen
bewakingslampje
(*) Optional voor bepaalde uitvoeringen/markten.
BELANGRIJK Het openen van de ruiten is gekoppeld aan het commando voor ontgrendeling van de portieren; het sluiten van de
ruiten is gekoppeld aan het commando voor vergrendeling van de portieren.
001-032 PUNTO POP 1ed NL 07/10/13 13.32 Pagina 11

12VEILIGHEIDSTARTEN
EN RIJDENLAMPJES
EN BERICHTENNOODGE -
VALLENONDERHOUD
EN ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD
EN BEDIENING
START-/CONTACTSLOTDe sleutel kan in 3 standen worden gedraaid
fig. 9:❒
STOP: motor uit, sleutel uitneembaar,
stuurslot ingeschakeld. Enkele elektri-
sche installaties werken (bijv. autoradio,
centrale portiervergrendeling).
❒
MAR: contact aan. Alle elektrische in-
stallaties werken.
❒
AVV: motor starten (stand zonder ver-
grendeling).
Het contactslot is voorzien van een her-
startbeveiliging. Als de motor bij de eer-
ste poging niet aanslaat, moet u de sleu-
tel terugdraaien in stand STOPen
nogmaals starten.STUURSLOT
Inschakelen
Zet de sleutel in stand STOP, trek de
sleutel uit het start-/contactslot en draai
het stuur totdat het vergrendelt.
Uitschakelen
Draai het stuur iets heen en weer, terwijl
u de sleutel in stand MARdraait.
Als het start-/contactslot is
geforceerd (bijv. bij een po-
ging tot diefstal) moet u, voordat u
weer met de auto gaat rijden, de wer-
king van het slot laten controleren bij
het Fiat Servicenetwerk.
ATTENTIE!
Neem altijd de sleutel uit het
contactslot als de auto
wordt verlaten, om onvoorzichtig ge-
bruik van de bedieningsknoppen te
voorkomen. Vergeet niet de handrem
aan te trekken. Schakel de eerste ver-
snelling in als de auto op een helling
omhoog staat en de achteruit bij een
helling omlaag (gezien vanuit de rij-
richting). Laat kinderen nooit alleen
achter in de auto.
ATTENTIE!
fig. 9
F0M0608m
Verwijder de sleutel nooit uit
het contactslot als de auto
nog in beweging is. Bij de eerste stuur-
uitslag blokkeert het stuur automa-
tisch. Dit geldt in alle gevallen, ook
als de auto gesleept wordt.
ATTENTIE!
Het is streng verboden om
demontage-/montagewerk-
zaamheden uit te voeren, waarvoor
wijzigingen in de stuurinrichting of de
stuurkolom vereist zijn (bijv. bij mon-
tage van een diefstalbeveiliging).
Hierdoor kunnen de prestaties van
het systeem, de garantie en de veilig-
heid in gevaar worden gebracht en
voldoet de auto niet meer aan de
typegoedkeuring.
ATTENTIE!
001-032 PUNTO POP 1ed NL 07/10/13 13.32 Pagina 12

13
VEILIGHEIDSTARTEN
EN RIJDENLAMPJES
EN BERICHTENNOODGE -
VALLENONDERHOUD
EN ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD
EN BEDIENING
INSTRUMENTENPANEEL
Uitvoeringen met digitaal display
ASnelheidsmeter
BBrandstofmeter met waarschuwings-
lampje brandstofreserve
CKoelvloeistoftemperatuurmeter met
waarschuwingslampje voor te hoge
koelvloeistoftemperatuur
DToerenteller
EDigitaal display
Uitvoeringen met multifunctioneel
display
ASnelheidsmeter
BBrandstofmeter met waarschuwings-
lampje brandstofreserve
CKoelvloeistoftemperatuurmeter met
waarschuwingslampje voor te hoge
koelvloeistoftemperatuur
DToerenteller
EMultifunctioneel display
F0M0535m
fig. 10
F0M0536m
fig. 11
001-032 PUNTO POP 1ed NL 07/10/13 13.32 Pagina 13
